Type de produit	Micro-casque professionnel fermé à un écouteur
Marque	Beyerdynamic
Modèle	DT 280 MK II
Dimensions (approx.)	200 x 150 x 80 mm
Poids (sans câble)	170 g
Alimentation du microphone	Alimentation par câble audio 6-27 V (préampli intégré)
Impédance des écouteurs	80 Ω ou 250 Ω (selon version)
Réponse en fréquence (écouteurs)	10 - 30 000 Hz
Pression sonore nominale	100 dB SPL à 1 mW
Type de microphone	Dynamique DM 290
Directivité du microphone	Hypercardioïde
Sensibilité du microphone	Réglable : 52 mV à 1,3 V pour une prise de son à 5 cm
Bande passante microphone	40 - 12 000 Hz
Atténuation du bruit ambiant	Environ 16 dBA
Pression du serre-tête	4,5 N
Type de câble	Enfichable, connexion unilatérale (câble non fourni)
Réparabilité	Construction modulaire : pièces détachées disponibles (oreillettes, bandeau, câbles)
Entretien	Nettoyage régulier avec chiffon humide et produit doux ; oreillettes et bonnettes lavables
Utilisation recommandée	Reportages radio/TV, studio, applications mobiles avec caméra
Accessoires en option	Câbles K 190.00, K 190.28, K 190.40, K 190.41 ; bonnette anti-vent WS 97 AZ

FOIRE AUX QUESTIONS - DT 280 MK II BEYERDYNAMIC

Comment choisir entre les versions 80 Ω et 250 Ω du DT 280 MK II ?

La version 80 Ω est adaptée aux appareils à faible impédance de sortie (caméras, interfaces audio grand public), tandis que la version 250 Ω offre une meilleure réponse en fréquence pour les équipements studio professionnels. Vérifiez la puissance de sortie de votre appareil.

Quel câble utiliser avec le DT 280 MK II ?

Le micro-casque n'est pas livré avec un câble. Les câbles compatibles sont : K 190.00 (extrémités libres), K 190.28 (XLR 4 broches), K 190.40 (XLR 3 broches + Jack 6,35 mm), K 190.41 (XLR 5 broches). Choisissez selon votre connectique.

Comment remplacer les oreillettes du DT 280 MK II ?

Enlevez l'ancienne oreillette en la libérant au niveau de l'anneau plastique. Placez la nouvelle oreillette en alignant les ergots avec les perforations, puis pressez jusqu'à entendre un clic. Les oreillettes de rechange sont les EDT 250 V (velours) ou EDT 250 S (plastique doux).

Comment nettoyer le micro-casque ?

Utilisez un chiffon humide avec un produit doux (ex : liquide vaisselle). Ne laissez pas l'eau pénétrer dans les écouteurs. Les bonnettes anti-pop du micro se lavent à l'eau tiède et doivent être sèches avant réutilisation. Remplacez régulièrement les oreillettes (transpiration, séborrhée).

Le DT 280 MK II est-il compatible avec l'alimentation fantôme ?

Non, le microphone dynamique DM 290 n'utilise pas l'alimentation fantôme. Le préampli intégré nécessite une alimentation par câble audio de 6 à 27 V (généralement fournie par les entrées micro de certaines caméras). Pour l'alimentation fantôme, reportez-vous au modèle DT 297 PV.

Comment orienter le microphone ?

Le microphone est fixé sur un bras orientable. Vous pouvez le placer à gauche ou à droite de votre bouche. Pour éviter les effets 'pop', positionnez-le à environ 2-3 cm de l'angle de la bouche.

Quelle est la différence entre DT 280 MK II et DT 290 MK II ?

Le DT 280 est un micro-casque à un seul écouteur (mono), idéal pour le monitoring en reportage. Le DT 290 est un micro-casque stéréo (deux écouteurs) pour une écoute immersive. Les spécifications électroacoustiques sont identiques.

Comment régler le volume d'écoute ?

Avant de porter le casque, mettez le volume de votre amplificateur au minimum. Augmentez-le progressivement après avoir mis le casque. Une écoute prolongée à fort volume peut endommager l'audition. Beyerdynamic recommande de maintenir un niveau modéré.

Où trouver les pièces détachées pour le DT 280 MK II ?

Consultez la vue éclatée au dos de la notice. Les pièces disponibles incluent le bandeau serre-tête (BN 59-59/A), les oreillettes (EDT 250 V/S), les câbles et la bonnette anti-vent. Contactez votre revendeur ou le service après-vente Beyerdynamic.

Comment utiliser le limiteur intégré (version LTD) ?

Les versions LTD (limitée) intègrent un circuit passif de limitation du volume sonore. Il agit comme un compresseur puis un limiteur 'brickwall' pour protéger l'audition. Le seuil est prédéfini selon la commande. Cette option n'est pas disponible sur le DT 280 MK II standard.

MODE D'EMPLOI DT 280 MK II BEYERDYNAMIC

1. Sécurité ..... 24
2. Description 24
3. Branchements 25
4. Utilisation 25
5. Versions LTD avec limiteur .... 26
6. Entretien 26
7. Modèles ..... 26
8. Pièces de rechange ..... 27
9. Accessoires en option 27
10. Evacuation....27
11. Spécifications techniques ..... 28

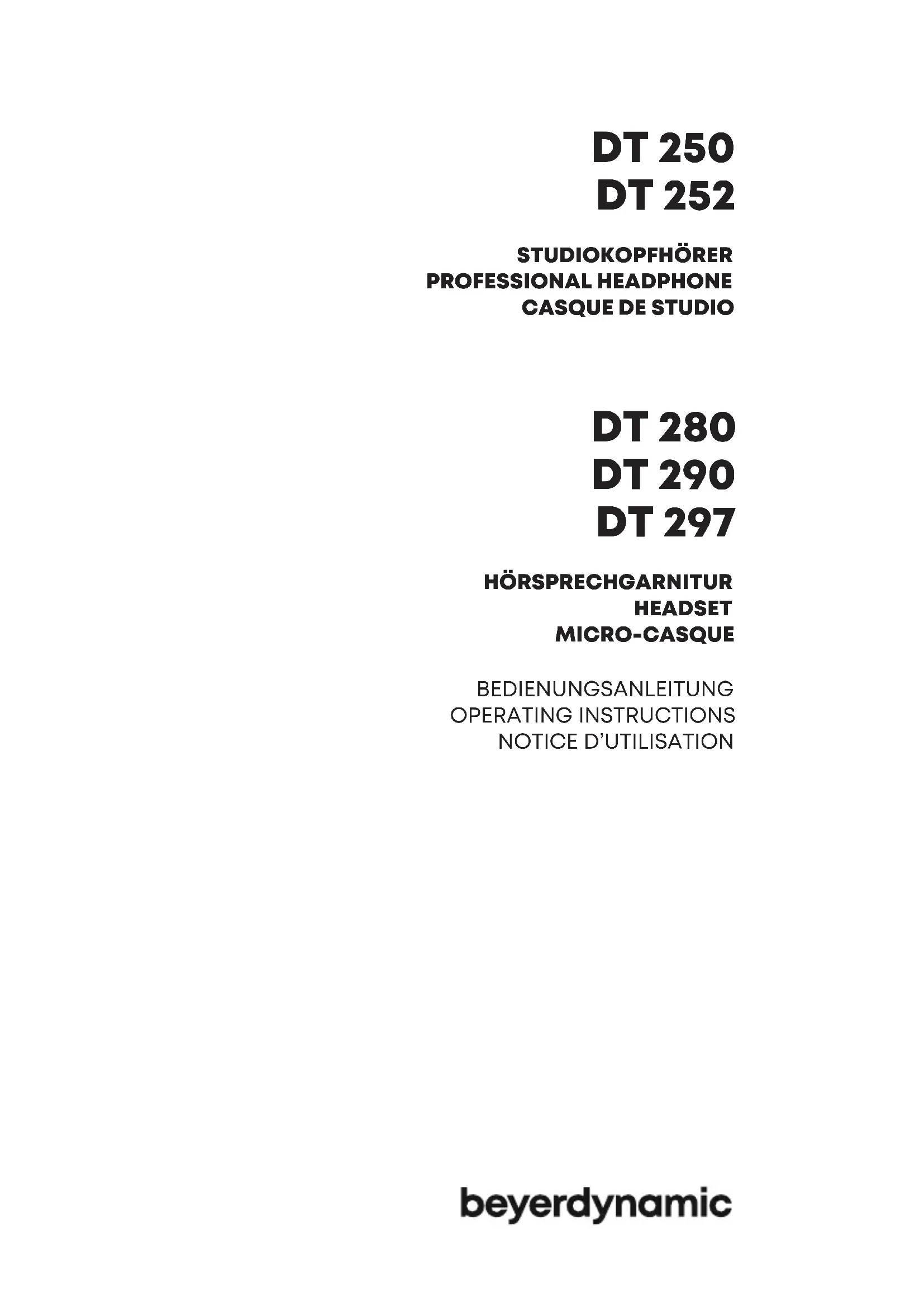

NOTICE D'UTILISATION

DT 250 / DT 252 / DT 280 / DT 290 / DT 297

Nous vous félicitons pour l'achat de ce casque / micro-casque professionnel. Pour exploiter au mieux ses possibilités, nous vous conseillons de lire attentivement cette note explicative.

1. Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'après avoir revêtu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avec des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

2. Description

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérise par l'isolation parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grâce aux oreillettes / bandeau serre-tête souples et remplaçables, ce casque vous offre un grand confort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard et de 80 Ω. Un système particulièrement sophistiqué d'une impédance de 250 Ω est livrable qui vous offre une fidélité audio extrêmement précise. Les câbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est enfichable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se prête à l'utilisation lors des reportages de radio/télévision. Le DT 280 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio.

DT 297

Similaire au DT 250, mais avec un microphone électret condensateur de directivité cardioïde.

Le micro-casque DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme.

3. Branchements

Le casque de studio DT 250 / DT 252 est livré avec un câble répondant à une utilisation spécifique. Les micro-casque DT 280 / DT 290 / DT 297 sont livrés sans un câble. La liste des câbles disponibles figure ci-après dans la rubrique «Acces-soires en option».

Les câbles avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées. Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modèle dont vous disposez.

Le micro-casque DT 280 / DT 290 est muni d'un microphone symé-trique qui peut aussi être branché sur une entrée de microphone asymétrique.

Le micro-casque DT 297 PV sont conçus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13 mV ou de 250 mV pour une prise de son à 5 cm.

Veuillez utiliser le micro-casque DT 280 avec préamplificateur intégré pour la connexion aux caméras video avec entrée de microphone conçue pour l'alimentation par câble audio. La sensibilité du microphone est réglable entre 52 mV et 1,3 V pour une prise de son à 5 cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27 V.

4. Utilisation

Ajustez l'arceau serre-tête à la taille de votre crâne. Le câble connecteur du microphone des micro-casques est protégé par l'arceau serre-tête. Pour réduire au maximum le risque d'effets «POP» il faut placer le microphone à environ 2 - 3 cm de l'angle de la bouche.

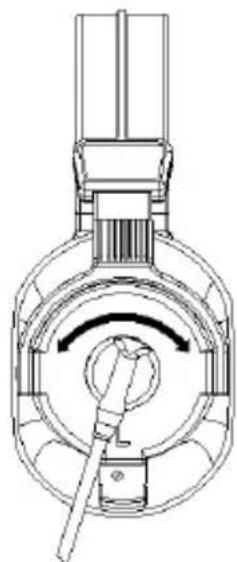

Toutes versions:

Grâce à sa fixation orientable, le microphone peut être porté à gauche ou à droite.

5. Versions LTD avec limiteur

Les casques peuvent également être commandés avec limitation de volume sonore intégrée. Cette option offre une protection de l'ouie de l'utilisateur durant toute la durée d'utilisation. Pour satisfaire aux critères de santé et de sécurité de plus en plus importants, un circuit passif a été mis au point qui permet d'obtenir une image sonore analogue à celle générée au moyen d'un circuit limiteur électronique complexe. Ce circuit passif constitue un système en deux phases : à l'approche du seuil de limiteur, le signal audio est soumis à un premier réglage retour léger de 6 dB, puis, en aval, en présence d'un volume d'entrée toujours ascendant, radicalement limité par le biais d'un limiteur « Brickwall ».

L'avantage de ce système par rapport à d'autres est la plage de transition souple, apparentée à un compresseur, entre le signal audio non limité et le deuxième niveau dur de limitation. Cette plage offre encore un son de très bonne qualité, signale toutefois à l'utilisateur que le seuil de limiteur est atteint sans générer immédiatement de pointes de distorsion fortes. Tous les casques et ensembles micro-casque avec limiteur ont l'additif « LTD » et sont présentés au chapitre 7. « Versions ». Toutes les versions avec limiteur peuvent être commandées avec le seuil de limiteur désiré/nécessaire.

6. Entretien

Pour des raisons hygiéniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (p.ex. produit pour vaisselle) mais en aucun cas des produits détergeants. Veillez à ce que l'eau ne s'infiltre pas dans les systèmes d'écoute. Les mousses de protec tion «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totalement sèches. Les oreillettes et les mousses «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit:

1. Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique.

2. Placez la nouvelle oreillette en veillant de placer les ergots face aux perforations.

3. Pressez sur l'oreillette jusqu'à ce que vous entendez l'encliquetage mécanique La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sur la vue éclatée et la liste figurant sur son verso.

7. Modèles

DT 250 Casque de studio, 80 Ω, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm).... Art. N° 442.844

DT 250 Casque de studio, 250 Ω, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) .... Art. N° 443.530

DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) .... Art. N° 445.177

DT 280 MK II Micro-casque avec un seul écouteur, 200/80 Ω.... Art. N° 701.599

DT 280 MK II Micro-casque avec un seul écouteur, 200/250 Ω.... Art. N° 701.602

DT 290 MK II Micro-casque, 200/80 Ω Art. N° 701.610

DT 290 MK II Micro-casque, 200/250 Ω Art. N° 701.629

DT 297 PV MK II Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V.... Art. N° 701.467

DT 297 PV MK II idem, toutefois 250 Ω .... Art. N° 721.042

DT 250 LTD Casque de studio, 80 Ω, noir, avec limiteur et câble .... Art. N° 497.924

DT 250 LTD Casque de studio, 250 Ω, noir, avec limiteur et câble .... Art. N° 497.142

8. Pièces de rechange

BN 59-59/A Bandeau serre-tête .... Art. N° 503.886

EDT 250 V Oreillettes par pair, velours .... Art. N° 942.704

EDT 250 S Oreillettes par pair, plastique doux ..... Art. N° 943.549

WS 97 AZ Bonnette anti-vent, anthracite ..... Art. N° 465.313

9. Accessoires en option

WK 250.07 Câble torsadé pour DT 25* avec Jack stéréo 3,5 mm et adaptateur 6,35 mm .... Art. N° 442.070

K 190.00 Câble de connexion pour DT 28*/DT29*, 1,5 m, extrémités libres . . . . . . . . . . . Art. N° 431.575

K 190.28 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec prise XLR à 4 broches.... Art. N° 445.304

K 190.40 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm.... Art. N° 445.894

K 190.41 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec fiche XLR à 5 broches . . . . . Art. N° 445.312

10. Evacuation

Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique et électronique doit être, en fin de vie, jeté séparement de vos déchets ménages. Il existe en France des systèmes de collecte différents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.

11. Spécifications techniques

DT 250 / DT 252

DT 280 / DT 290 / DT 297

Écouteurs

Bande passante.	10 à 30.000 Hz(Optimisé pour l'intelligibilité parfaite chez les micro-casques)
Impédance nominale.	80 Ω / 250 Ω
Pression sonore nominaleà 1 kHz	100 dB SPL à 1 mW		0,28 V à 80 Ω
	100 dB SPL à 1 mW		0,5 V à 250 Ω
Charge nominale efficace	100 mW	120 dB	2,8 V à 80 Ω
	100 mW	120 dB	5 V à 250 Ω
Distorsion harmonique	< 0,2%
Atténuation du bruit ambiant	env. 16 dBA
Pression du serre-tête	4,5 N
Poids sans câble
DT 250 / DT 290 / DT 297	240 g
DT 252 / DT 280	170 g

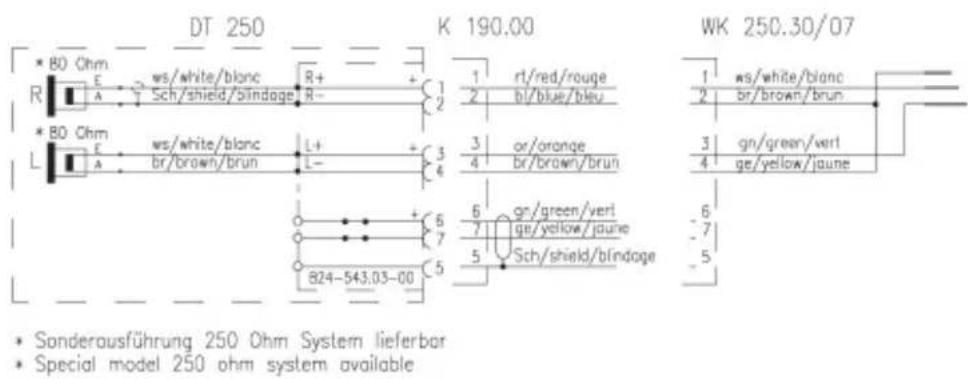

Diagramme de câblage DT 250

DT 250 K 190.00 WK 250.30/07 * 80 Ohm R E A ws/white/blanc Sch/shield/blindage R+ R- 1 2 rt/red/rouge bl/blue/bleu * * 80 Ohm L E A ws/white/blanc br/brown/brun L+ L- 3 4 or/orange br/brown/brun 6 7 5 gr/green/vert ge/yellow/jaune Sch/shield/blindage 6 7 5 * Sonderausführung 250 Ohm System lieferbar * Special model 250 ohm system available

DT 280 / DT 290

Microphone

Type de transducteur.... dynamique

Bande passante....40 - 12.000 Hz

Directivité .... hypercardioïde

Supression de bruit .... 30 dB

Voltage de sortie à 5 cm . . . . . . . . env. 1,3 mV/Pa

Impédance de sortie

nominale....env.200Ω

Diamètre extérieur....env. 23,2 mm

Poids....env. 45 g

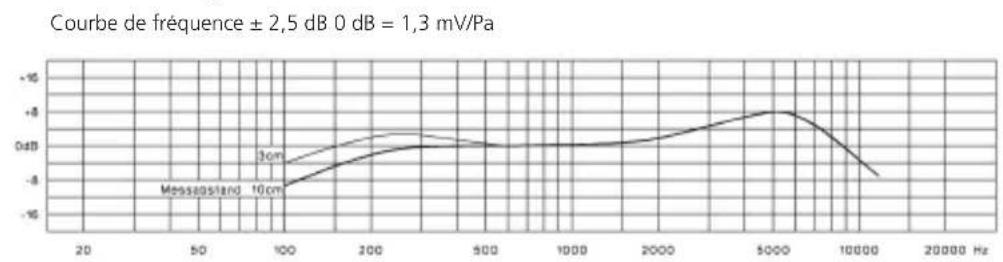

Courbe de fréquence

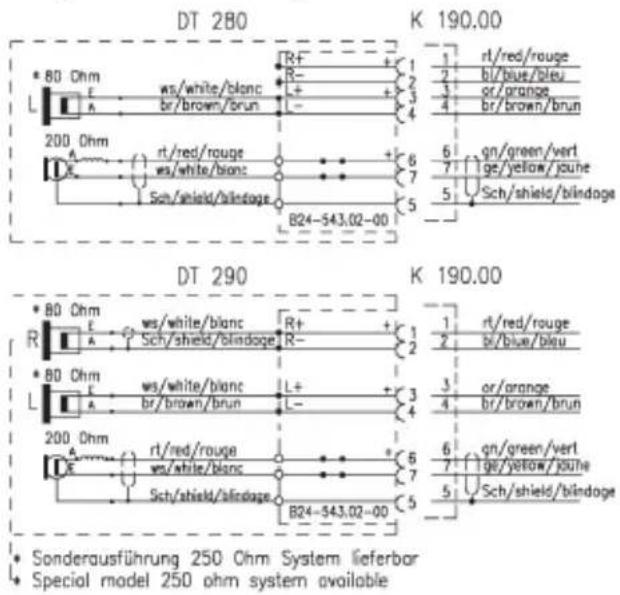

Diagramme de câblage

DT 280 K 190.00 * 80 Ohm L A ws/white/blanc br/brown/brun R+ R- L+ L- R- 1 2 3 4 rt/red/rouge bl/blue/bleu or/orange br/brown/brun 200 Ohm L A rt/red/rouge ws/white/blanc Sch/shield/blindoge B24-543.02-00 6 7 5 gn/green/vert ge/yellow/joune Sch/shield/blindoge DT 290 K 190.00 * 80 Ohm R A ws/white/blanc Sch/shield/blindoge R+ R- 1 2 3 4 rt/red/rouge bl/blue/bleu * 80 Ohm L A ws/white/blanc br/brown/brun L+ L- R- 1 2 3 4 or/orange br/brown/brun 200 Ohm L A rt/red/rouge ws/white/blanc Sch/shield/blindoge B24-543.02-00 6 7 5 gn/green/vert ge/yellow/joune Sch/shield/blindoge * Sonderausführung 250 Ohm System lieferbar Special model 250 ohm system available

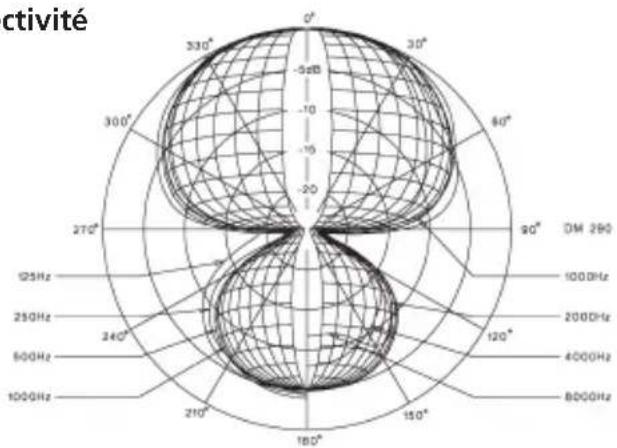

Directivité

ctivité 0° -5dB 30° 60° 90° DM 280 125Hz 250Hz 240° 600Hz 1000Hz 210° 180° 150° 120° 2000Hz 4000Hz 8000Hz

DT 297 PV

Microphone

Type de transducteur....condensateur / électret

Bande passante....40 à 20.000 Hz

Directivité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . cardioïde

Voltage de sortie à 5 cm ..... 5,5 mV

Impédance de sortie nominale. ..... 300 Ω

Impédance de charge pondérée .... ≥ 1000 Ω

Supression de bruit .... 132 dB

Rapport signal/bruit. 62 dB

Consommation....env. 3,5 mA

Alimentation fantôme ..... 12 - 48 V

Poids....env. 30 g

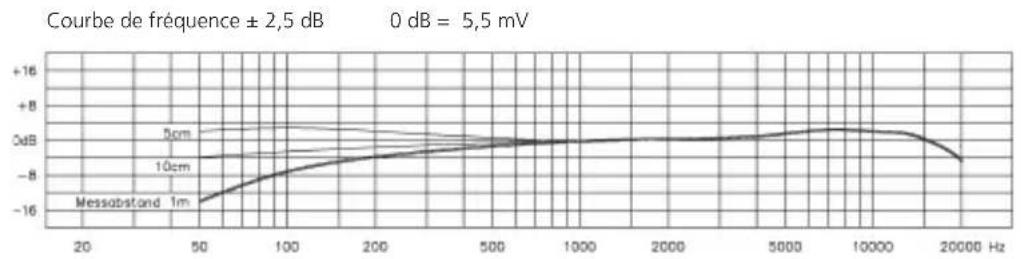

Courbe de fréquence

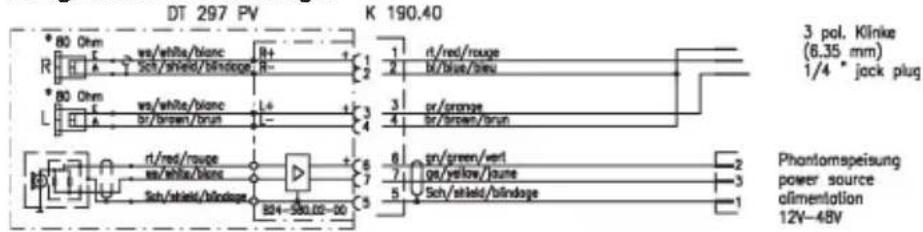

Diagramme de câblage

DT 297 PV K 190.40 3 pol. Klinke (6,35 mm) 1/4 * jock plug 80 Ohm R L R+ wa/white/blanc Sch/shield/blindage R- + 1 2 rt/red/rouge bl/blue/bleu 3 pr/orange br/brown/brun 6 gr/sreen/vert ge/yellow/june 7 Sch/shield/blindage 804-580.00-00 Phantomspeisung power source alimentation 12V-48V
