Produkttyp	Geschlossener professioneller Einohr-Kopfhörer mit Mikrofon
Marke	Beyerdynamic
Modell	DT 280 MK II
Abmessungen (ca.)	200 x 150 x 80 mm
Gewicht (ohne Kabel)	170 g
Mikrofon-Stromversorgung	Stromversorgung über Audiokabel 6-27 V (integrierter Vorverstärker)
Kopfhörerimpedanz	80 Ω oder 250 Ω (je nach Version)
Frequenzgang (Kopfhörer)	10 - 30.000 Hz
Nennschalldruck	100 dB SPL bei 1 mW
Mikrofontyp	Dynamisch DM 290
Mikrofon-Richtcharakteristik	Hypernierencharakteristik
Mikrofonempfindlichkeit	Einstellbar: 52 mV bis 1,3 V bei 5 cm Abstand
Mikrofonbandbreite	40 - 12.000 Hz
Umgebungsgeräuschdämpfung	Ca. 16 dBA
Bügeldruck	4,5 N
Kabeltyp	Steckbar, einseitige Verbindung (Kabel nicht im Lieferumfang)
Reparierbarkeit	Modulare Bauweise: Ersatzteile verfügbar (Ohrpolster, Bügel, Kabel)
Pflege	Regelmäßige Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; Ohrpolster und Windschutz waschbar
Empfohlene Verwendung	Radio/TV-Reportagen, Studio, mobile Anwendungen mit Kamera
Optionales Zubehör	Kabel K 190.00, K 190.28, K 190.40, K 190.41; Windschutz WS 97 AZ

Häufig gestellte Fragen - DT 280 MK II BEYERDYNAMIC

Wie wähle ich zwischen den Versionen 80 Ω und 250 Ω des DT 280 MK II?

Die 80-Ω-Version eignet sich für Geräte mit niedriger Ausgangsimpedanz (Kameras, Consumer-Audio-Interfaces), während die 250-Ω-Version einen besseren Frequenzgang für professionelle Studioausrüstung bietet. Überprüfen Sie die Ausgangsleistung Ihres Geräts.

Welches Kabel sollte ich mit dem DT 280 MK II verwenden?

Der Kopfhörer wird ohne Kabel geliefert. Kompatible Kabel sind: K 190.00 (offene Enden), K 190.28 (XLR 4-polig), K 190.40 (XLR 3-polig + 6,35 mm Klinke), K 190.41 (XLR 5-polig). Wählen Sie je nach Ihrem Anschluss.

Wie tausche ich die Ohrpolster des DT 280 MK II aus?

Entfernen Sie das alte Ohrpolster, indem Sie es am Kunststoffring lösen. Setzen Sie das neue Ohrpolster ein, richten Sie die Nasen an den Bohrungen aus und drücken Sie, bis ein Klicken zu hören ist. Ersatz-Ohrpolster sind die EDT 250 V (Velours) oder EDT 250 S (Weichplastik).

Wie reinige ich den Kopfhörer?

Verwenden Sie ein feuchtes Tuch mit einem milden Reinigungsmittel (z. B. Spülmittel). Lassen Sie kein Wasser in die Hörer eindringen. Die Popschutz-Windschutzhauben des Mikrofons können in lauwarmem Wasser gewaschen werden und müssen vor der Wiederverwendung trocken sein. Ersetzen Sie die Ohrpolster regelmäßig (Schweiß, Seborrhoe).

Ist der DT 280 MK II mit Phantomspeisung kompatibel?

Nein, das dynamische Mikrofon DM 290 verwendet keine Phantomspeisung. Der integrierte Vorverstärker benötigt eine Stromversorgung über das Audiokabel von 6 bis 27 V (normalerweise von den Mikrofoneingängen einiger Kameras bereitgestellt). Für Phantomspeisung beachten Sie das Modell DT 297 PV.

Wie richte ich das Mikrofon aus?

Das Mikrofon ist an einem schwenkbaren Arm befestigt. Sie können es links oder rechts von Ihrem Mund platzieren. Um 'Pop'-Effekte zu vermeiden, positionieren Sie es etwa 2-3 cm vom Mundwinkel entfernt.

Was ist der Unterschied zwischen DT 280 MK II und DT 290 MK II?

Der DT 280 ist ein Einohr-Kopfhörer mit Mikrofon (mono), ideal für das Monitoring bei Reportagen. Der DT 290 ist ein Stereo-Kopfhörer (zwei Hörer) für immersives Hören. Die elektroakustischen Spezifikationen sind identisch.

Wie stelle ich die Lautstärke ein?

Stellen Sie die Lautstärke Ihres Verstärkers auf ein Minimum, bevor Sie den Kopfhörer aufsetzen. Erhöhen Sie sie allmählich nach dem Aufsetzen. Langes Hören bei hoher Lautstärke kann das Gehör schädigen. Beyerdynamic empfiehlt, eine moderate Lautstärke beizubehalten.

Wo finde ich Ersatzteile für den DT 280 MK II?

Sehen Sie die Explosionszeichnung auf der Rückseite der Bedienungsanleitung. Verfügbare Teile umfassen den Bügel (BN 59-59/A), die Ohrpolster (EDT 250 V/S), die Kabel und den Windschutz. Kontaktieren Sie Ihren Händler oder den Beyerdynamic-Kundendienst.

Wie verwende ich den integrierten Limiter (Version LTD)?

Die LTD-Versionen (limitiert) integrieren eine passive Schaltung zur Lautstärkebegrenzung. Sie wirkt wie ein Kompressor und dann ein 'Brickwall'-Limiter, um das Gehör zu schützen. Die Schwelle ist je nach Bestellung voreingestellt. Diese Option ist beim Standard-DT 280 MK II nicht verfügbar.

BEDIENUNGSANLEITUNG DT 280 MK II BEYERDYNAMIC

1. Sicherheitshinweis .... 4
2. Charakteristik 4
3. Anschluss 5
4. Anwendung 5
5. Limiter – LTD Versionen 6
6. Pflege 6
7. Ausführungen 6
8. Ersatzteile ..... 7
9. Optionales Zubehör 7
10. Entsorgung 7
11. Technische Daten....8

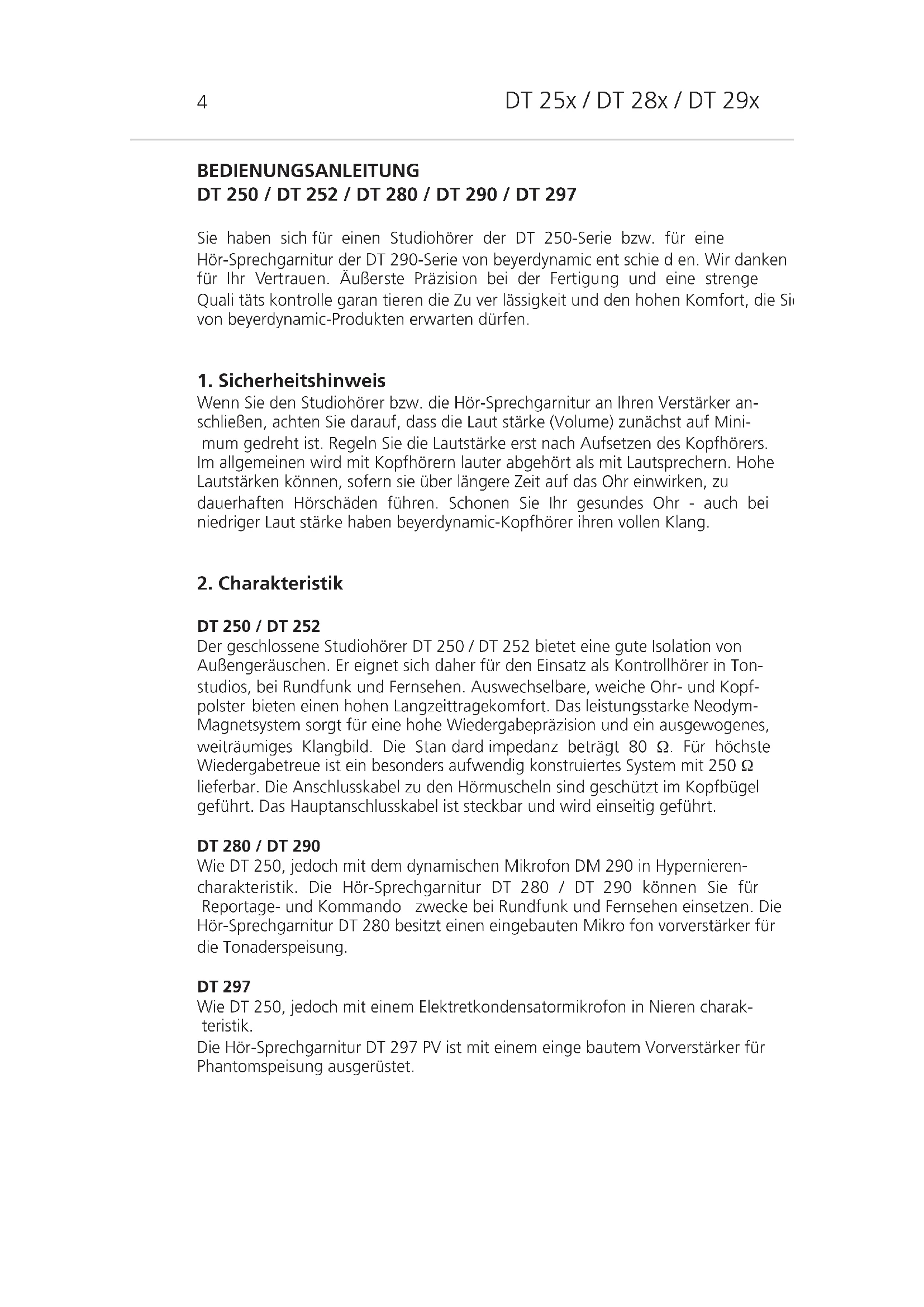

BEDIENUNGSANLEITUNG

DT 250 / DT 252 / DT 280 / DT 290 / DT 297

Sie haben sich für einen Studiohörer der DT 250-Serie bzw. für eine Hör-Sprechgarnitur der DT 290-Serie von beyerdynamic ent schie d en. Wir danken für Ihr Vertrauen. Äußerste Präzision bei der Fertigung und eine strenge Quali täts kontrolle garan tieren die Zu ver lässigkeit und den hohen Komfort, die Si von beyerdynamic-Produkten erwarten dürfen.

1. Sicherheitshinweis

Wenn Sie den Studiohörer bzw. die Hör-Sprechgarnitur an Ihren Verstärker anschließen, achten Sie darauf, dass die Laut stärke (Volume) zunächst auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers. Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechern. Hohe Lautstärken können, sofern sie über längere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Laut stärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

2. Charakteristik

DT 250 / DT 252

Der geschlossene Studiohörer DT 250 / DT 252 bietet eine gute Isolation von Außengeräuschen. Er eignet sich daher für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk und Fernsehen. Auswechselbare, weiche Ohr- und Kopfpolster bieten einen hohen Langzeittragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzision und ein ausgewogenes, weiträumiges Klangbild. Die Standard impedanz beträgt 80 Ω. Für höchste Wiedergabetreue ist ein besonders aufwendig konstruiertes System mit 250 Ω lieferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 280 / DT 290

Wie DT 250, jedoch mit dem dynamischen Mikrofon DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 280 / DT 290 können Sie für Reportage- und Kommando zwecke bei Rundfunk und Fernsehen einsetzen. Die Hör-Sprechgarnitur DT 280 besitzt einen eingebauten Mikro fon vorverstärker für die Tonaderspeisung.

DT 297

Wie DT 250, jedoch mit einem Elektretkondensatormikrofon in Nieren charakteristik.

Die Hör-Sprechgarnitur DT 297 PV ist mit einem einge bautem Vorverstärker für Phantomspeisung ausgerüstet.

3. Anschluss

Der Studiohörer DT 250 / DT 252 wird mit passendem Anschlusskabel geliefert. Die Hör-Sprech garnituren DT 280 / DT 290 / DT 297 werden standardmäßig ohne Anschlusskabel geliefert. Passende Kabel finden Sie unter „Optionales Zubehör“. Bei den Kabeln mit freien Enden können Sie die gewünschten Stecker direkt an das Kabel löten (Anschlussbelegung siehe „Blockschaltbild“). Auf Wunsch werden die benötigten Stecker auch im Werk montiert.

Schließen Sie den Studiohörer bzw. die Hör-Sprechgarnitur an hochwertige Geräte mit der entsprechen den Impe danz und Belastbarkeit an.

Bei der Hör-Sprechgarnitur DT 280 / DT 290 ist das Mikrofon symmetrisch herausgeführt. Es kann aber auch an ei nen unsymmetrischen Mikrofoneingang angeschlossen werden.

Für symmetrische Mikrofoneingänge mit Phantomspeisung ist die Hör-Sprechgar-nituren DT 297 PV geeignet. Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfernung 13 mV bzw. 250 mV.

Für den Anschluss an Fernsehkameras mit Mikrofoneingang, welcher für Ton-aderspeisung ausgelegt ist, verwenden Sie die Hör-Sprech garnitur DT 280 mit integriertem Vor verstärker. Der Mikrofonpegel ist bei Besprechen aus 5cm Entfernung bei normaler Sprech lautstärke von 52 mV bis 1,3 V regelbar.

4. Anwendung

Der verstellbare Kopfbügel kann jeder Kopfgröße an ge passt werden. Das Anschlusskabel zum Mikrofon ist ver deckt im Kopfbügel geführt. Das Mikrofon sollten Sie im Abstand von 2 - 3 cm neben dem Mundwinkel plazieren. So werden Poppgeräusche minimiert.

Alle Versionen:

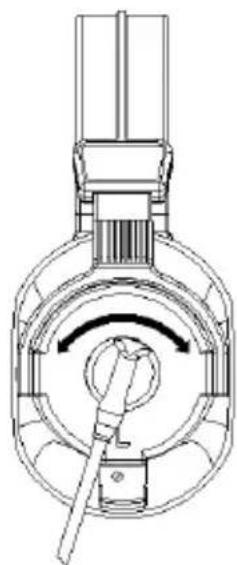

Die Mikrofonhalterung ist drehbar, so dass Sie das Mikrofon rechts oder links tragen können.

Kopfhörer können auch mit integrierter Lautstärkerbegrenzung bestellt werden. Diese Option sorgt dafür, dass das Gehör des Nutzers während des Einsatzes zu jeder Zeit geschützt ist. Um den immer wichtiger werdenden Sicherheits- und Gesundheitsaspekt zu erfüllen, wurde die passive Schaltung entwickelt, welche ein ähnliches Klangbild wie bei einer aufwändigen elektronischen Limiterschaltung erreicht. Diese umfasst ein zwei-stufiges Konzept bei dem ab Erreichen der Limiterschwelle zuerst eine sanft einsetzende Zurückregelung des Audiosignals um 6 dB erfolgt und nachgeschaltet, eine zweite Limiterstufe, die bei weiter gesteigerter Eingangslautstärke das Audiosignal hart mit einem „Brickwall-Limiter“ begrenzt.

Der Vorteil dieses Konzepts gegenüber anderen ist der weiche, kompressorähnliche Übernahmebereich zwischen dem unlimitierten Audiosignal und der harten zweiten Limiterstufe. Dieser Bereich ist immer noch sehr wohlklingend, signalisiert dem Benutzer aber das Erreichen der Limiterschwelle ohne sofort harte Verzerrungsspitzen zu erzeugen. Alle Kopfhörer und Hör-Sprech-Kombinationen mit Limiter haben den Zusatz „LTD“ und sind im Kapitel 7. „Ausführungen“ aufgelistet. Alle Ausführungen mit Limiter können mit jeder erwünschten/benötigten Limiterschwelle bestellt werden.

6. Pflege

Aus hygienischen Gründen sollten Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Ver wen den Sie nur milde Reinigungsmittel (Geschirrspülmittel), auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf, dass kein Wasser in den Wandler läuft.

Bei den Hör-Sprechgarnituren können Sie den Poppschutz im warmen Wasser spülen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon darauf, dass der Poppschutz vollständig trocken ist.

Da die Ohrpolster einem natürlichen Verschleiß unterliegen, sollten Sie sie gelegentlich austauschen:

1. Ohrpolster am Plastikring anfassen und vomGehäuseteil ziehen.
2. Neues Ohrpolster so aufsetzen, dass die Rastnasen in die vorgesehenen Löcher einrasten können.
3. Neues Ohrpolster fest an das Gehäuseteil drücken, bis es hörbar einrastet.

Die modulare Bauweise der Kopfhörer ist besonders servicefreundlich, denn alle Teile können leicht ausgewechselt werden.

7. Ausführungen

DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 442.844

DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm/Adapter 6,35 mm) Best.-Nr. 443.530

DT 252 Studio-Kopfhörer (Ein-Ohr-Version), 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm /Adapter 6,35 mm) ....Best.-Nr. 445.177

DT 280 MK II Einohr/Hör-Sprechgarnitur, 200/80 Ω . . . Best.-Nr. 701.599

DT 280 MK II	dito, jedoch 200/250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 701.602
DT 290 MK II	Hör-Sprechgarnitur, 200/80 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 701.610
DT 290 MK II	dito, jedoch 200/250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 701.629
DT 297 PV MK II	Hörsprechgarnitur, 80 , Kond.-Mikrofon (Niere), für Phantomspeisung 12 - 48 V. . . Best.-Nr. 701.467
DT 297 PV MK II	dito, jedoch 250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 721.042

DT 250 LTD Studio-Kopfhörer, 80 Ω, schwarz,mit Limiter und Kabel ...... Best.-Nr. 497.924

DT 250 LTD Studio-Kopfhörer, 250 Ω, schwarz,mit Limiter und Kabel ...... Best.-Nr. 497.142

8. Ersatzteile

BN 59-59/A Kopfpolster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 503.886

EDT 250 V OhrmuschelsatzVelour, für DT 25*/28*/29*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 942.704

EDT 250 S OhrmuschelsatzSoftskin, für DT 25*/28*/29*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 943.549

WS 97 AZ Windschutz, anthrazit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 465.313

9. Optionales Zubehör

WK 250.07 Wendel-Anschlusskabel für DT 25*mit 3,5/6,35 mm Stereo-Klinkenstecker.. Best.-Nr. 442.070

K 190.00 Anschlusskabel für DT 28*/DT29*,1,5 m, mit freien Enden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

K 190.28 Anschlusskabel für DT 28*/DT29*,1,5 m, mit 4-pol. XLR-Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K 190.40 Anschlusskabel für DT 28*/DT29*, 1,5 m,mit 3-pol. XLR-Stecker und6,35 mm-Stereo-Klinke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .K 190.41 Anschlusskabel für DT 28*/DT29*, 1,5 m,mit 5-pol. XLR-Stecker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10. Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

11. Technische Daten

DT 250 / DT 252

DT 280 / DT 290 / DT 297

Hörer

Übertragungsbereich	10 - 30.000 Hz
	(bei Hör-Sprechgarnituren auf beste Verständlichkeit optimiert)
Nennimpedanz	80 Ω / 250 Ω
Kennschalldruckpegel
bei 1 kHz	100 dB SPL bei 1 mW = 0,28 V an 80 Ω
	100 dB SPL bei 1 mW = 0,5 V an 250 Ω
Nennbelastbarkeit	100 mW = 120 dB = 2,8 V an 80 Ω
	100 mW = 120 dB = 5 V an 250 Ω
Klirrfaktor	< 0,2%
Isolierung von
Außengeräuschen	ca. 16 dBA
Andruckkraft	4,5 N
Gewicht (ohne Kabel)
DT 250 / DT 290 / DT 297	240 g
DT 252 / DT 280	170 g

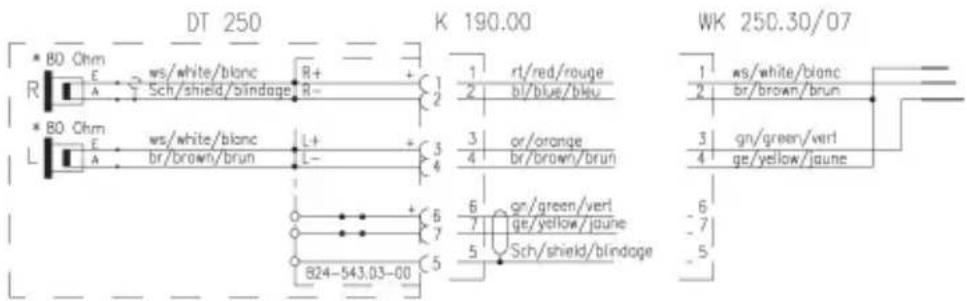

Schaltbild DT 250

DT 250 K 190.00 WK 250.30/07 * BD Ohm E A ws/white/blanc Sch/shield/blindage R+ R- 1 2 rt/red/rouge bl/blue/bluu 1 2 ws/white/blanc br/brown/brun * BO Ohm E A ws/white/blanc br/brown/brun L+ L- 3 4 or/orange br/brown/brun 3 4 gn/green/vert ge/yellow/jaune 6 7 5 gr/green/vert ge/yellow/jaune Sch/shield/blindage 6 7 5 824-543.03-00

• Sonderausführung 250 Ohm System lieferbar

Wandlerprinzip ..... dynamisch

Übertragungsbereich....40 - 12.000 Hz

Richtcharakteristik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Störschallauslöschung ..... 30 dB

Ausgangsspannung bei

Besprechung aus 5 cm Entfernung .. ca. 1,3 mV/Pa

Nennimpedanz . . . . . . . . . . . ca. 200 Ω

Außendurchmesser . . . . . . . . . ca. 23,2 mm

Gewicht . . . . . . . . . . . . . . . . . ca. 45 g

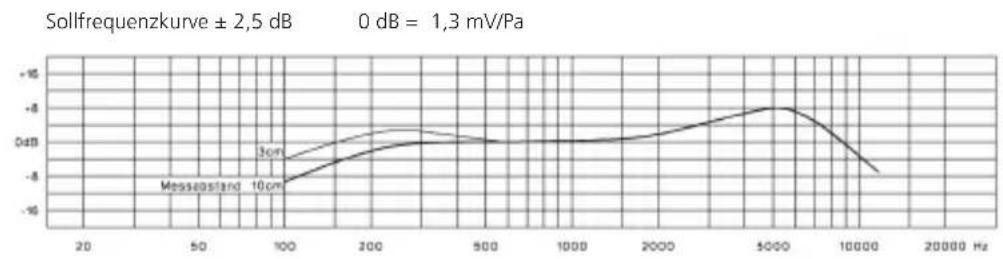

Frequenzkurve

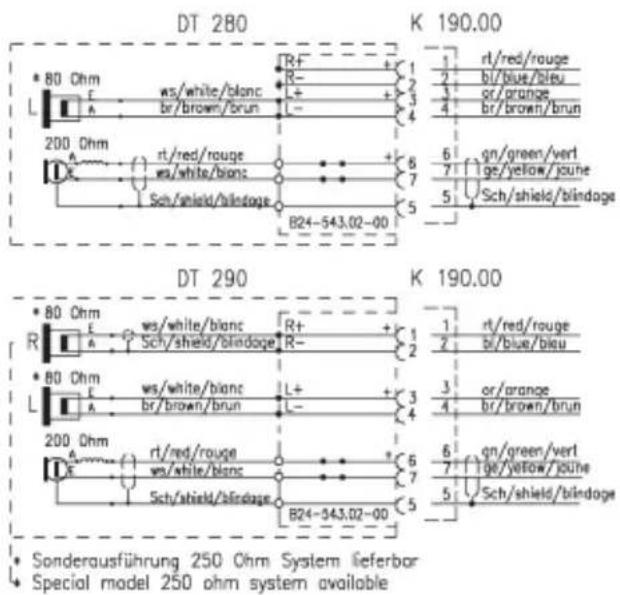

Schaltbild

DT 280 K 190.00 • 80 Ohm L A ws/white/blanc br/brown/brun R+ + 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 200 Ohm L A rt/red/rouge ws/white/blanc Sch/shield/blindage B24-543.02-00 DT 290 K 190.00 • 80 Ohm R A ws/white/blanc Sch/shield/blindage R+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 200 Ohm L A ws/white/blanc br/brown/brun L+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 200 Ohm L A rt/red/rouge ws/white/blanc Sch/shield/blindage B24-543.02-00 B24-543.02-00 • Sonderausführung 250 Ohm System lieferbar • Special model 250 ohm system available

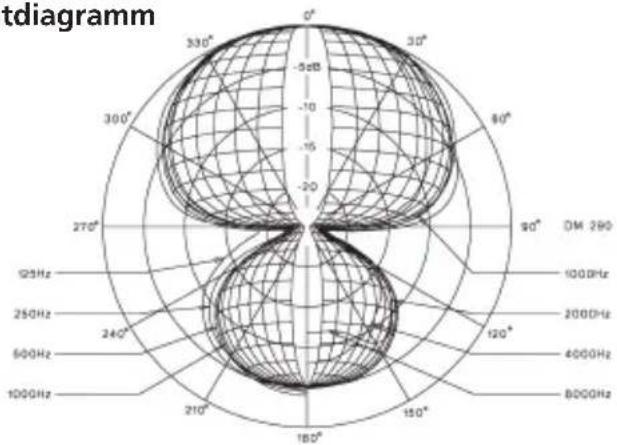

Richtdiagramm

tdiagramm 0° -5dB 30° 60° 90° OM 280 125Hz 250Hz 240° 600Hz 1000Hz 210° 180° 150° 120° 2000Hz 4000Hz 8000Hz

DT 297 PV

Mikrofon

Wandlerprinzip .... Kondensator (Back-Elektret)

Übertragungsbereich. . . . . . . . . . . 40 - 20.000 Hz

Richtcharakteristik. . . . . . . . . . . . . . . Niere

Ausgangsspannung bei

Besprechung aus 5 cm Entfernung .. 5,5 mV

Nennimpedanz 300 Ω

Nennabschlussimpedanz ....≥ 1000 Ω

Max. Schalldruckpegel ..... 132 dB

Geräuschspannungsabstand ..... 62 dB

Stromaufnahme . . . . . . . . . . . ca. 3,5 mA

Phantomspeisung ..... 12 - 48 V

Gewicht . . . . . . . . . . . . . . . . ca. 30 g

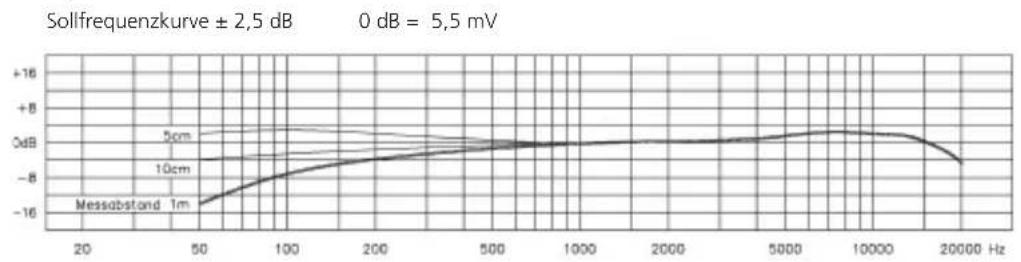

Frequenzkurve

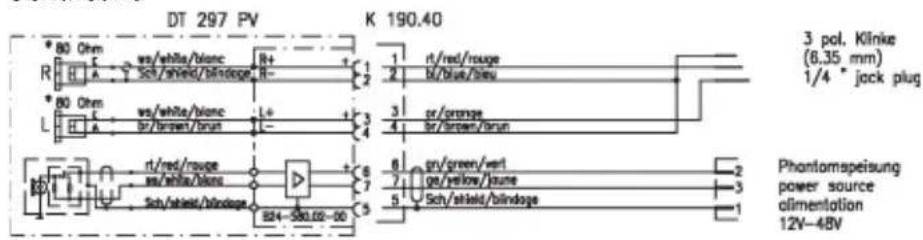

Schaltbild

DT 297 PV K 190.40 3 pol. Klinke (6,35 mm) 1/4 * jock plug R R+ 1 2 rt/red/rouge bl/blue/tieu R+ 3 or/orange br/brown/brun L+ 4 6 grv/green/vert ge/yellow/jaune Sch/shield/blindage 5 Sch/shield/blindage 824-580.00-00 Phantomapeisung power source dimentation 12V-48V

* Sonderausführung 250 Ohm System lieferbar

• Sonderausführung 250 Ohm System lieferbar

* Sonderausführung 250 Ohm System lieferbar

* Sonderausführung 250 Ohm System lieferbar
