| Type de produit | Pédale d'effet de délai numérique programmable |
| Marque | TC Electronic |
| Modèle | ND1 Nova Delay |
| Dimensions | 130 x 130 x 55 mm |
| Poids | 765 g |
| Alimentation | 12 V DC, 300 mA (adaptateur secteur fourni) |
| Consommation électrique | Moins de 5 W |
| Entrées | 2 x jack 1/4" (mono, stéréo) |
| Sorties | 2 x jack 1/4" (mono, stéréo) |
| Conversion audio | 24 bits, 128x oversampling bitstream |
| Réponse en fréquence | 20 Hz - 20 kHz (+0.1/-0.2 dB) |
| Dynamique | 106 dB (entrée à -2 dBu) / 98 dB (entrée à 16 dBu) |
| Distorsion (THD) | < 0.0032% (1 kHz, 16 dBu) |
| Types de délai | 6 : Delay Line, Dynamic, Reverse, Ping Pong, Pan, Slap-back |
| Temps de délai maximum | 2290 ms (Delay Line, Dynamic, Ping Pong, Pan) ; 1000 ms (Reverse) ; 300 ms (Slap-back) |
| Modulation | 3 styles (Light, Medium, Heavy) applicables aux répétitions |
| Presets utilisateur | 9 emplacements (P1 à P9) |
| Modes de fonctionnement | Manuel et Preset |
| Tap Tempo | Manuel (switch) et Audio Tapping™ |
| Subdivision | Noires, croches pointées, triolets, double-croches ; mode Dual Delay |
| Affichage du temps | BPM ou millisecondes (commutable) |
| Delay Spill-over | Oui, configurable par preset |
| Calibration d'entrée | Automatique via maintien du bouton Manual |
| Entretien et nettoyage | Essuyer avec un chiffon sec ; ne pas utiliser de solvants |
| Sécurité | Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité |
| Pièces détachées et réparabilité | Contactez le service après-vente TC Electronic |
| Garantie | 1 an (pièces et main-d'œuvre) |
FOIRE AUX QUESTIONS - ND1 Nova Delay TC ELECTRONIC
Questions des utilisateurs sur ND1 Nova Delay TC ELECTRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pédale d'effet audio au format PDF gratuitement ! Retrouvez votre notice ND1 Nova Delay - TC ELECTRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ND1 Nova Delay de la marque TC ELECTRONIC.
MODE D'EMPLOI ND1 Nova Delay TC ELECTRONIC
Table des matières....3
Introduction 4
EXEMPLES DE BRANCHEMENT
Mono/Stereo 5
Send/Return 6
OPERATION
Vue Frontale....7
Connections 8
Switches 8
Boutons rotatifs de contrôle .....9
Sélecteurs ....10
Fonction Preset Store 11
Calibration du niveau d'entrée .....13
Delay Spill-over 14
FONCTIONS SUPPLEMENTAIRES
Modes Tap Tempo 15
Fonctions pratiques via les interrupteurs ON/OFF
et TAP TEMPO 15
Limitation de la plage de Presets .....16
Temps de Delay en BPM ou millisecondes .....16
APPENDIX
Spécifications Techniques .....17
Presets 18
INTRODUCTION
Nova - Votre son est tout
La sensation de poids, le design grandiose et surtout la qualité de construction montrent que les Novas ne sont pas des pédales d'effets ordinaires. Elles sont tellement plus - l'essence de votre son!
Construites sur l'héritage et le savoir faire des processeurs d'effets TC mondialements reconnus, les pédales Nova rehaussent la barre en matière de pédale d'effet pour guitare et redéfinissent le terme 'haut de gamme'. Le Délai Nova ND-1 offre des effets de qualité studios sans compromis, dans un design de pédale compacte.
Avec six différents types de délais stéréos et l'option de sauvegarder 9 presets customisables par une série de paramètres allant du délai à bande vintage au délai numérique, cette pédale comble facilement tous les besoins du guitariste moderne qui désire créer des sons uniques.
La pédale de Délai Nova ND-1 offre 6 types de délais différents: Delay Line, Dynamic, Reverse, Ping Pong, Pan et Slap-back.
Trois différents types de modulation (light, medium et heavy) peuvent être appliqués à n'importe quel type de
délai. La modulation s'applique aux répétitions de délais seules, ce qui rend le Nova Delay unique en comparaison à des configurations ou une pédale de délai est utilisée conjointement à une pédale de chorus.
La toute nouvelle technologie Audio Tapping™ vous permet de régler le tempo en jouant un rythme, tout en maintenant enfoncée l'interrupteur TAP TEMPO.
Fonctions du délai Nova:
- 6 types de délais qualité studio
- Jusqu'à 9 presets utilisateurs, plus un mode manuel
- Commutation simple entre les modes manuels et presets.
- Audio Tapping™ - tap tempo généré par audio
- Modulation de délai
• Véritable delay spill-over - Contrôle simple de la couleur - du style bande à analogique ou numérique.
t.c. electronic ULTIMATE SOUND MACHINES

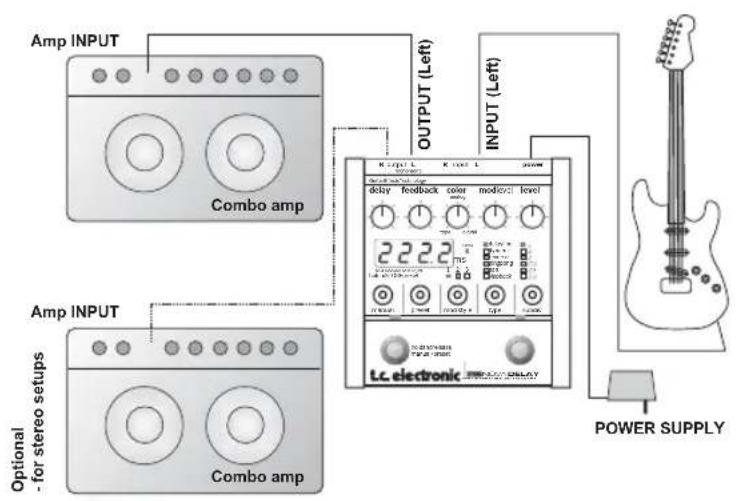

EXEMPLE DE BRANCHEMENT- MONO/STEREO
Cette configuration illustre la manière d'utiliser la pédale Nova Delay dans un branchement mono (un seul ampli) ou stéréo (deux amplis). Les effets tels que le Délai ou la Réverbe sont généralement placés en dernier avant l'ampli. Par conséquent, placez tous les effets de distortion ou de modulation avant la pédale Nova Delay.
Si vous utilisez les canaux drive de l'ampli, reportez vous à l'exemple "SEND /RETURN" dans les pages suivantes.

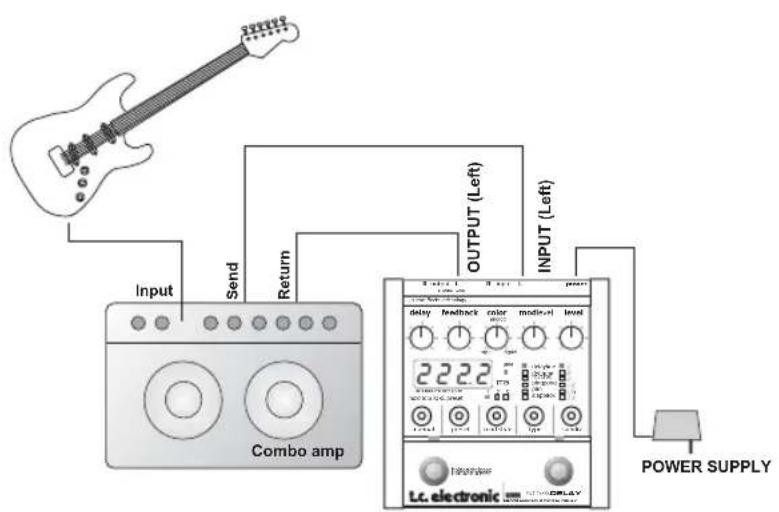

EXEMPLE DE BRANCHEMENT - SEND/RETURN
Cet exemple illustre la manière de connecter votre Nova Delay dans une boucle d'effet. C'est la position correcte de la Nova si vous utilisez la section préampli de l'ampli pour créer des sons overdrive (distortion).
Vous pouvez étendre la configuration en connectant la sortie right de Nova delay au FX return d'un second ampli.

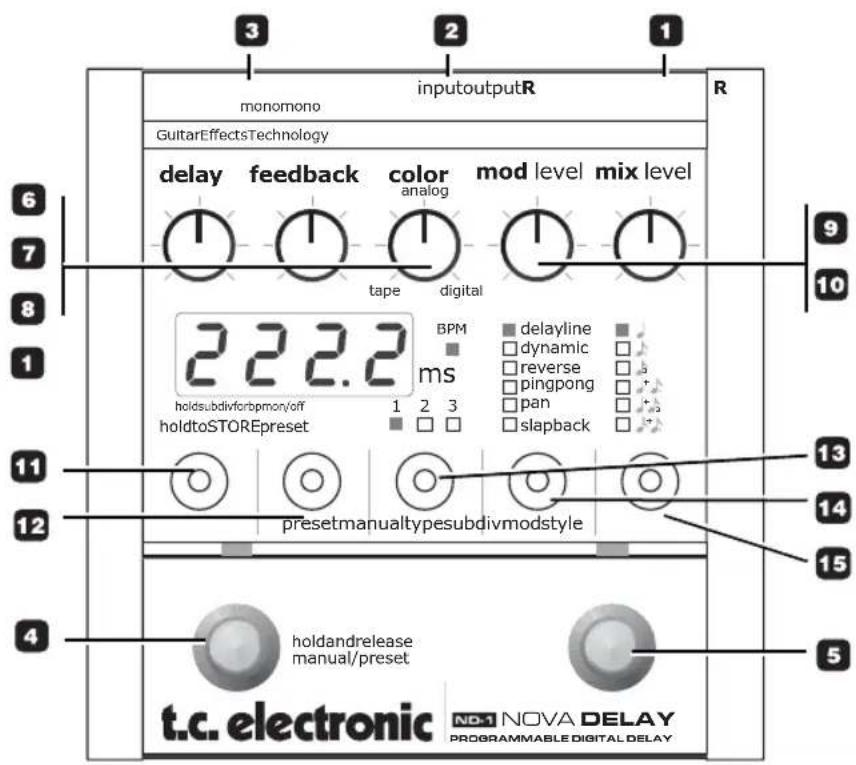

VUE GENERALE
Connections
1 - Power
La Nova Delay nécessite une alimentation de 12 V DC 300 mA. Utilisez l'alimentation fournie dans la boite ou une alimentation à caractéristiques similaires.
2 - Inputs
Connection Jacks 1/4" pour le signal en entrée. Utilisez l'entrée left pour un signal mono, ou les deux pour un signal stéréo.
3 - Outputs
Connection jack 1/4" pour le signal en sortie. Utilisez la sortie Left pour un signal mono, ou les deux pour un signal stéréo.
Boutons commutateurs
4 - On/Off
Ce switch a deux fonctions.
- Pressez et relachez immédiatement pour une fonction standard on/off
- Maintenez le enfoncé pendant 2 secondes pour basculer entre les modes manuel et presets.
5 - Tap Tempo & Audio Tap Tempo
Le temps de délai est toujours calculé en fonction du tempo global et de la subdivision sélectionnée.
Le tempo global peut être entré de différente manières:
- A l'aide du bouton rotatif DELAY
- En tapant sur le switch TAP TEMPO
- En utilisant la fonction Audio Tap Tempo ™
Audio Tapping:
Le tapping audio est entré en maintenant le switch TAP TEMPO enfoncé et en envoyant de l'audio à l'entrée, par exemple en percutant en rythme les cordes de la guitare
Voir aussi l'exemple du chapitre décrivant la fonction "subdivision"
Exemple - Tap Tempo via le switch TAP TEMPO
- Tappez des noires sur le switch TAP TEMPO.
La LED TAP TEMPO indiquera le TAP TEMPO
Ceci peut être réalisé dans les deux modes "off" et "on"
OPERATION
Exemple - Tap tempo par audio
- Maintenez enfoncée le swich TAP TEMPO. Lorsque les sorties sont coupées, jouez des notes courtes et régulières à la noire sur votre instrument. LA LED TAP TEMPO indiquera le tempo tapé
- Relâchez le Switch
C'est tout. Vous avez maintenant entré le tempo global via l'audio.
Boutons rotatifs
6 - Delay
Il ajuste le temps de délai. Quand le bouton DELAY est à la position midi, le temps de délai n'est pas altéré. Tournez dans le sens inverse des aiguilles pour réduire le temps de délai, et dans le sens des aiguilles pour l'augmenter. Le temps de délai maximum varie en fonction du type de délai sélectionné.
Type de Delay Temps de délai maximum
Delay Line 2290ms
Dynamic 2290ms
Reverse 1000ms
Ping Pong 2290ms
Pan 2290ms
Slapback 300ms
7 - Feedback
Le bouton de FEEDBACK règle la quantité de délai retournée à l'entrée de la ligne de délai. Plus le réglage est haut, plus il y aura de répétitions.
OPERATION
8 - Color
Un contrôle total et une réplique parfaite du signal source peut être l'avantage du délai numérique. Cependant, les répétitions de délai peuvent parfois se mêler mieux si les fréquences hautes des répétitions sont colorées. Le filtre couleur complexe de Nova Delay permet de façonner les répétitions de délais dans des styles allant de la distortion de bande vers l'analogique ou le numérique.
9 - Mod/Level
En plus de la coloration des répétitions de délai contrôlées par le potentiomètre COLOR, vous pouvez aussi rajouter plus ou moins de modulation aux répétitions. La modulation de hauteur sur les répétitions de délai est issue des anciennes machines d'écho à bande. Trois styles de modulations peuvent être sélectionnés en pressant le bouton MOD STYLE.
10 - Mix Level
Régle le mix entre le signal direct et les répétitions de délai.
Sélecteurs
11 - Manual
En mode manuel la pédale joue exactement en fonction de la position des commandes diverses.
12 - Preset - En mode preset la pédale joue en fonction du preset chargé. Par conséquent si vous venez du mode manuel, la position des boutons peut ne pas correspondre aux valeurs rappelées.
- Pressez PRESET une fois pour entrer dans le mode preset. Le numéro du preset actif est affiché. ex. "P1"
- Pressez de nouveau immédiatement pour faire défiler les presets: P1, P2, P3 .....P9, P1, P2 etc *
.Lorsqu'on passe du mode manuel au mode preset, la position des boutons de commande ne correspond probablement pas aux valeurs activées.
* Il est aussi possible de naviguer à travers les presets à l'aide des switches TAP TEMPO et ON/OFF. Veuillez vous
OPERATION
reporter à la section du manuel intitulée "Fonctions supplémentaires"
Fonction de sauvegarde des presets:
Pour éditer et sauvegarder un preset:
- Faites défiler les 9 emplacements de presets P1 à P9 en pressant PRESET consécutivement.
- Editez le preset.
- Maintenez le bouton PRESET enfoncé jusqu'á ce que les LEDs 1, 2 et 3 clignotent rapidement l'une après l'autre. Le preset est maintenant sauvegardé à l'emplacement indiqué.
Quand vous sauvegardez un preset depuis le mode manuel il écrasera le preset chargé la dernière fois en mode preset
Quand vous sauvegardez un preset à partir du mode manuel, tous les paramètres sont sauvegardés en fonction de la position des boutons et LEDS. Lorsque on sauvegarde à partir du mode preset, seuls les paramètres modifiés sont sauvegardés.
13 - Mod Style
Trois différents styles de modulation sur les répétitions de délais peuvent être sélectionnées. Le niveau de modulation est ajusté à l'aide du bouton Mod Level.
14 - Type
Delay Line: Délai standard de haute qualité
Dynamic: Le Dynamic Delay est une fonction introduite à l'origine dans le légendaire TC 2290. Il permet à la dynamique du niveau d'entrée de réduire le niveau de délai en sortie lorsque vous jouez, et de produire un délai important dans les blancs.
Pour une prestation optimale du Delai dyna-mique le Nova Delay devrait être calibré en fonction du signal d'entrée. Veuillez vous repor-ter au guide de calibration pas à pas de la sensibilité de l'entrée
Reverse: Le Reverse delay est un effet excellent lorsque un style de délai plus mystérieux est nécés-saire. Le signal en entrée est échantilloné et joué à l'envers.
OPERATION
Avec un temps de délai long (ex 1000 ms) essayez de régler le MIX à 100% et le FEEDBACK à 0. Cela vous donnera une réelle impression de jouer à l'envers.
PingPong:
Le Délai Pingpong fait alterner le délai entre les canaux gauche et droite; il en résulte un très bel effet stéréo
Pan:
En mode Pan les répétitions passent d'un canal de sortie à l'autre, gauche et droite. Le temps nécessaire pour passer d'un côté à l'autre dépend du temps de délai réglé. La position du pan change de 100% gauche à 100% droite en 5 répétitions.
Slap-Back:
Le délai Slap-Back est un délai court très caractéristique. Utilisez des temps de délais de 40 à 140 ms et retournez 50 ans en arrière, ou bien utilisez même des délais encore plus courts avec un minimum de feedback pour copier le son funky de la fin des années 70 ou le début des années 80.
.Essayez d'ajouter un des styles de modulation sur un délai slap-back.
15 - Subdiv - Subdivision
Les options de subdivision sont relatives au tempo tapé. Tapez le tempo à la noire puis sélectionnez la subdivision de votre choix.
.Ci-dessous quelques suggestions sont mentionnées. Suivez les pour vous en inspirer, puis innovez et trouvez vos propres réglages
Noires - Les répétitions seront à la noire en fonction du tempo tapé. Ex: tapez un tempo de 120 à la noire. Le temps de délai des répétitions est de 120 BPM ou 500 ms.
Croches pointées - Un type de subdivision typique souvent utilisé lorsque les répétitions s'ajoutent au rythme de la guitare. Essayez de jouer des noires avec le niveau de délai relativement fort.
CALIBRATING THE INPUT SENSITIVITY
Triolets de croches. Excellent pour les rythmes style fifties à 6/8 ou vous jouez sur le quatrième temps.
Mode Dual Delay
Avec le dual delay il est possible d'avoir des subdivisions différentes pour les sorties gauche et droite. Trois combinaisons sont disponibles:
Sortie Left : Noires
Sortie Right: croches pointées
Sortie Left: Noires
Sortie Right: triolet de croches
Sortie Left: double-croches
Sortie Right: Croches pointées
Si la sortie gauche est utilisée seule, alors les sorties délais gauche et droite sont additionnées en sortie
Exemples de subdivisions
Tapez 500 ms (120 BPM à la noire) avec la Subdivision réglée à 1/8.
Le temps de délai est maintenant recalculé à 250 ms.
Calibration du niveau d'entrée
Votre Nova Delay est réglée par défaut pour fonc-tionner correctement au déballage - comme n'importe quelle autre pédale d'effet. Cependant, vous pouvez optimiser les performances des convertisseurs de la pédale en calibrant la sensibilité de l'entrée. Suivez ce guide pas à pas:
- La calibration de la sensibilité de l'entrée doit être faite pour un niveau d'entrée maximum.commen-cez par activez les boosters etc..qui sont placés en amont de la Nova Delay dans la chaîne de signal.
- Pressez et maintenez le bouton MANUAL jusqu'à ce que les 6 LEDS de types de délai s'allument.
- Jouez avec votre son le plus fort* pendant quel-ques secondes et constatez que certaines des 6 LEDS s'éteignent une par une. Le nombre de LEDS qui s'éteignent dépend de la sortie de votre guitare. Quand plus rien ne semble changer, la pé-dale est calibrée
- Pressez n'importe quelle touche pour sortir.
- La pédale est maintenant calibrée.
* Par son le plus fort nous entendons le son avec le plus de dynamique. C'est probablement un son clair car les sons distortions sont par nature compressés
DELAY SPILL-OVER
Pour couper les sorties de la Nova lors de la calibration vous pouvez presser et maintenir enfoncé le switch TAP TEMPO
Delay Spill-over
Nova Delay offre un véritable delay Spill-over. Avec un véritable Delay Spill-over, les répétitions de délai continuent de sonner lorsqu'on passe du mode preset au mode manuel, ou lorsqu'on change de preset, mais aussi en passant en mode bypass.
Cette fonction offre des possibilités musicales nombreuses. Par exemple, vous pouvez passer d'un délai long avec feedback important vers un type court slap-back et entendre les répétitons du délai long terminer de sonner sur le nouveau preset.
Le delay Spill-over peut être réglé individuellement pour le Mode manuel et pour chacun des presets:
- Sélectionnez un mode manuel ou preset.
- Si le mode preset est sélectionné, rappelez le preset pour lequel vous voulez activer ou désactiver le delay spill-over
- Pressez et maintenez "MOD STYLE" pour changer de mode de delay spill-over
- En mode delay spill-over LEDS 1,2 et 3 clignotent lentement
- En mode delay mute (pas de spill-over), les LEDS 1.2 et 3 clignotent rapidement
Ces indications sont aussi données lorsqu'on passe du mode manuel au mode preset (et vice-versa)
FONCTIONS SUPPLÉMENTAIRES
Modes Tap Tempo
La pédale Nova Delay a toujours un tempo global. Ce tempo est tapé soit à l'aide du switch TAP TEMPO, soit via l'audio Tap, ou bien entré à l'aide de la molette DELAY.
Mode Manual
En mode manuel, le global tempo s'applique toujours.
Mode Preset
Lorsqu'on bascule du mode manuel au mode preset vous pouvez décider si c'est le temps de délai sauvegardé dans le preset ou le global tempo qui doit s'appliquer.
Comme expliqué précédemment, le temps de délai dépend aussi de la sub-division choisie.
Pour changer la règle utilisant le délai sauvegardé ou le global tempo en entrant en mode preset:
- Entrez dans le mode preset en pressant PRESET
- Pressez et maintenez "TYPE" pendant 1 seconde.
- Si la LED de la touche preset est stable, cela indique que vous utilisez le global tempo
- Si la LED de la touche PRESET clignote, cela indique que vous utilisez le temps de délai sauvegardé.
Fonctions pratiques via les switches ON/OFF et TAP TEMPO
Tap Tempo et on/off sont les fonctions principales assignées aux switces ON/OF. Cependant, il est possible d'acceder à d'autres fonctions en utilisant ces switches vous donnant ainsi davantage de contrôle au bout du pied.
Voir le numéro de preset actif
Quel est le numéro du preset actif? Comme expliqué précédemment vous pouvez presser le bouton PRESET pour voir le numéro du preset actif. Vous pouvez aussi le voir en suivant la procédure ci-dessous:
- Pressez TAP TEMPO une fois, puis immédiatement sur le switch ON/OFF.
Changer de preset
Vous pouvez faire défiler les 9 presets (1-9) en pressant le bouton PRESET plusieurs fois. Mais vous pouvez aussi le faire en suivant cette procédure:
- Pressez TAP TEMPO une fois, puis le switch ON/OFF de manière répétitive pour passer en revue les presets 1 à 9.
ADDITIONAL FEATURES
Contrairement à la procédure utilisant le bouton PRESET, vous pouvez aussi, grâce à cette méthode, changer de preset à partir du mode manuel. L'avantage de cette méthode est que le preset ne sera pas activé avant de passer effectivement en mode preset.
Limitation du nombre de preset
Supposons que vous n'utilisez jamais plus de 3 presets, auquel cas vous préférerez ne pas avoir à faire défiler tous les 9 presets si vous devez passer du preset n.3 au n.2 (#3, #4, #5, #6, #7, #8., #9, #1, #2)
Supposons que vous ne voulez rappeler que les presets 1, 2 et 3
- .Pressez et maintenez MANUAL jusqu'à entrer dans le mode de calibration.
• Tournez MOD LEVEL et sélectionnez P3 - Pressez n'importe quelle touche pour sortir du menu.
A partir de cet instant seul les presets 1,2 et 3 pourront défiler
Pour revenir à l'usage des 9 presets: suivez la procédure décrite ci-dessus et sélectionnez P9 à la place de P3.
Notez que le fait de limiter le nombre de presets accessibles n'effacera pas les presets en dehors de la fourchette sélectionnée
Temps de délai en BPM ou Millisecondes
Le temps de délai peut être affiché soit en Millisecondes, soit en BPM (beats par minute) Pour alterner entre BPM et ms, pressez et maintenez le bouton SUBDIV.
SPECIFICATIONS TECHNIQUES
Entrées Analogiques
| Connecteurs: | 14 " fiches jacks avec mono-sense |
| Type d'entrée | Single ended |
| Impédance: | 1 MOhm |
| Niveau d'entrée Max. | 16 dBu @ 12V alimentation |
Sorties Analogiques
| Connecteurs: | 14 " phone jacks w. mono-sense |
| Niveau de sortieMax.: | 16 dBu @ 12V alimentation |
| Type de sortie | Symétrique/Single ended av. ground sense |
| Impedance | 0 Ohm |
| Sense input impedance | 225 ohm |
données générales
| Conversion A vers N | 24 bit, 128 x oversampling bitstream |
| délai A vers A | 1.65 ms |
| Dynamique | 106/98 dB, 20 Hz à 20 KHz@ Input level 16/-2 dBu, not A-Weighted |
| THD | < -90 dB (0.0032%) @ 1 kHz, I/O Level16 dBu, Load > 2400 Ohm |
| Réponse Fréquence | +0.1/-0.2 dB, 20 Hz to 20 KHz |
| Crosstalk | < -100 dB, 20 Hz to 7 KHz, < -94 dB,7 kHz to 20 KHz |
EMC
| Conforme à: | EN 55103-1 and EN 55103-2 FCC part 15,Class B, CISPR 22, Class B |
Environment
| Temp. fonctionnement: | 32° F to 122° F (0°C to 50°C) |
| Temperature stockage: | -22° F to 167° F (-30°C to 70°C) |
| Humidité: | Max. 90 % non-condensing |
Général
| Finition: | Façade aluminum anodisée boitier acier peint,. |
| Dimensions: | 130 x 130 x 55mm |
| Poids: | 765 g |
| Voltage Secteur: | adaptateur mural AC.100 à 240 VAC, 50 À 60 Hz (auto-select) adaptateur AC fournit 12VDC minimum 0.3A à la pédale. |
| Consommation | <5 W |
| Garantie Pieces and m.o. | 1 an |
En raison de développement continuel, ces spécifications sont sujettes à modifications sans préavis.
PRESETS
La Nova Delay est livrée avec les presets suivants aux emplacements mémoires P1 à P9. Lorsque vous sauvegardez vos réglages favoris, ces presets seront écrasés.
