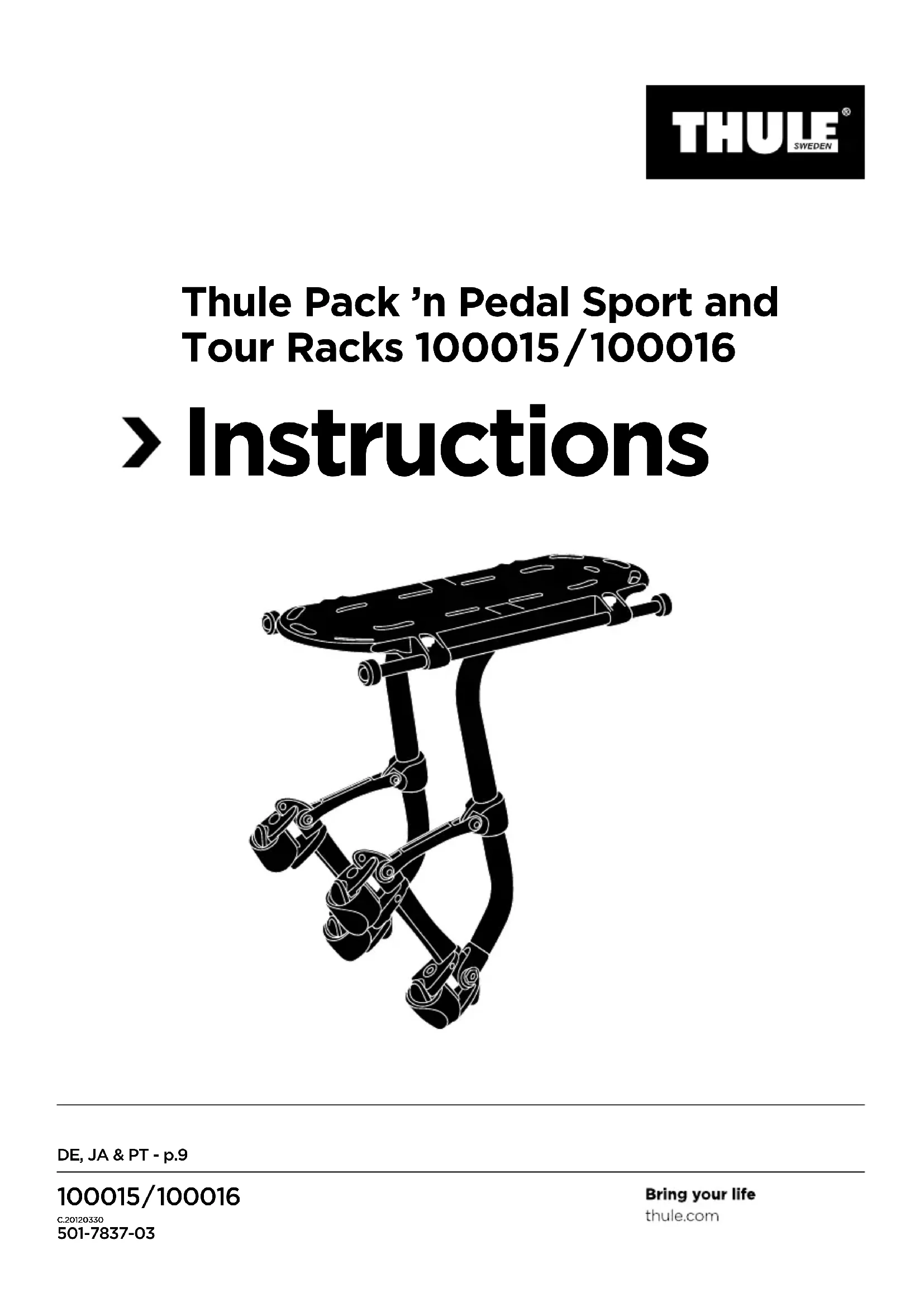

Pack 'n Pedal Sport Rack - Porte-vélo THULE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Pack 'n Pedal Sport Rack THULE au format PDF.
| Caractéristiques Techniques | Porte-vélo Thule Pack 'n Pedal Sport Rack, capacité de charge maximale de 60 kg, compatible avec la plupart des vélos. |
|---|---|
| Utilisation | Facile à installer sur le véhicule, conçu pour transporter jusqu'à 2 vélos en toute sécurité. |
| Maintenance et Réparation | Vérifier régulièrement les fixations et l'état des sangles, nettoyer avec un chiffon humide. |
| Sécurité | Système de verrouillage intégré pour sécuriser les vélos, conformité aux normes de sécurité européennes. |
| Informations Générales | Produit léger et robuste, conçu pour une utilisation fréquente, garantie de 5 ans. |
FOIRE AUX QUESTIONS - Pack 'n Pedal Sport Rack THULE
Téléchargez la notice de votre Porte-vélo au format PDF gratuitement ! Retrouvez votre notice Pack 'n Pedal Sport Rack - THULE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pack 'n Pedal Sport Rack de la marque THULE.
MODE D'EMPLOI Pack 'n Pedal Sport Rack THULE
INSTALLATION - Sélectionner le montant en inox de la bonne longueur : - COURT (80 mm) - Pour la fourche ou les haubans des vélos de route, de cyclo-cross et de tourisme. - MOYEN (120 mm) - Se monte à l’arrière des VTT sans suspension, ainsi que de certains VTT à suspension. - LONG (150 mm) - Pour les haubans à faible inclinaison de la plupart des vélos à suspension. - Le côté fileté du montant se trouvant vers l’intérieur, aligner les perçages d’un support et d’un collier en matière plastique sur le cadre. Passer une vis de 15 mm dans les perçages, sans la bloquer. Faire la même chose de l’autre côté. x 1 x 2 x 1 x 44 501-7837-03
INSTALLATION - On peut alors fixer le plateau du porte-bagages. - Mettre le porte-bagages à l’envers et, si les deux crochets de fixation sont fermés, appuyer sur les boutons bleus pour les ouvrir. - Solidariser le plateau et le châssis du porte-bagages de manière que la partie en « U » du châssis se mette dans son logement. max = 25 kg 55 lb
INSTALLATION - Remettre le porte-bagages à l’endroit. - Poser les coins des supports de fixation par terre, de sorte que le plateau du porte- bagages soit parallèle au sol. - Appuyer fermement sur le plateau avec la paume des mains ; on doit entendre un déclic fort quand les crochets s’enclenchent et verrouillent le plateau à son châssis. - Ceci peut également se faire avec le porte-bagages monté sur le vélo. x 15501-7837-03
INSTALLATION - Mettre le porte-bagages en place, à l’avant ou à l’arrière du vélo, à la demande. - Présenter les points de fixation des supports de manière à éviter les obstacles (freins, guide-câbles , clips, etc.). Il pourra être nécessaire d’écarter des câbles ou des gaines pour permettre aux supports de reposer directement sur le cadre.
INSTALLATION - Passer l’extrémité libre de la sangle autour du tube de fourche ou du hauban avant de l’introduire dans l’axe de serrage en inox. - Laisser un peu de mou à la sangle avant le serrage, afin d’éviter qu’elle ne flotte quand l’axe à cliquet sera serré.6 501-7837-03
INSTALLATION - Serrer à l’aide de la boule à l’extrémité de la clef Allen de 5 mm, de manière à éliminer tout mou dans la sangle. - Serrer les quatre points de fixation. - Prendre un peu de recul et vérifier visuellement que le porte-bagages est bien droit, avant le serrage final. - Positionner les deux supports, à la même hauteur, de part et d’autre du cadre.
INSTALLATION - Bloquer l’axe à cliquet à l’aide de l’autre extrémité de la clef Allen de 5 mm. Un serrage correct ne nécessite normalement que 2 ou 3 déclics. - Si une clef dynamométrique est disponible, serrer à 15 N.m. x 1 x 17501-7837-03
INSTALLATION - On peut maintenant positionner le plateau à la demande. - Pour l’avancer ou le reculer, faire coulisser les colliers en matière plastique le long des tubes en aluminium. - En cas de diculté, vérifier que les boulons en inox sont bien desserrés, et réessayer.
INSTALLATION - Une fois le plateau en position désirée, vérifier visuellement, en regardant directement par-dessus, qu’il est aligné bien droit. - Verrouiller sa position en bloquant les 3 boulons en inox de chaque côté, comme indiqué. - Si une clef dynamométrique est disponible, serrer à 5 N.m. x 1Thule Sweden AB, Box 69, 330 33 Hillerstorp, SWEDEN www.thule.cominfo@thule.com 501-7837-03
- Enfoncer l’outil de desserrage dans le trou du support, au- dessus de l’axe à cliquet. - Mettre la tige de l’outil sur le fond du trou et appuyer fermement. - Tourner la manette de 180° pour libérer le cliquet. On doit entendre un déclic sonore et le relâchement de la sangle. - L’outil peut rester en place ; dégager la sangle avec les deux mains.
- Pour dégager la sangle, tirer fermement sur son extrémité libre et l’extraire de la fente. - Si le porte-bagages est monté depuis longtemps sur le vélo et qu’il est incrusté de boue ou de poussière, il faudra tirer fort sur les sangles. - La boule à l’extrémité de la clef Allen de 5 mm pourra servir à desserrer le cliquet pour dégager les sangles. - Faire de même pour les quatre points de fixation, afin de pouvoir déposer le porte-bagages. x 1 x 1
