MODE D'EMPLOI PMD300CP MARANTZ

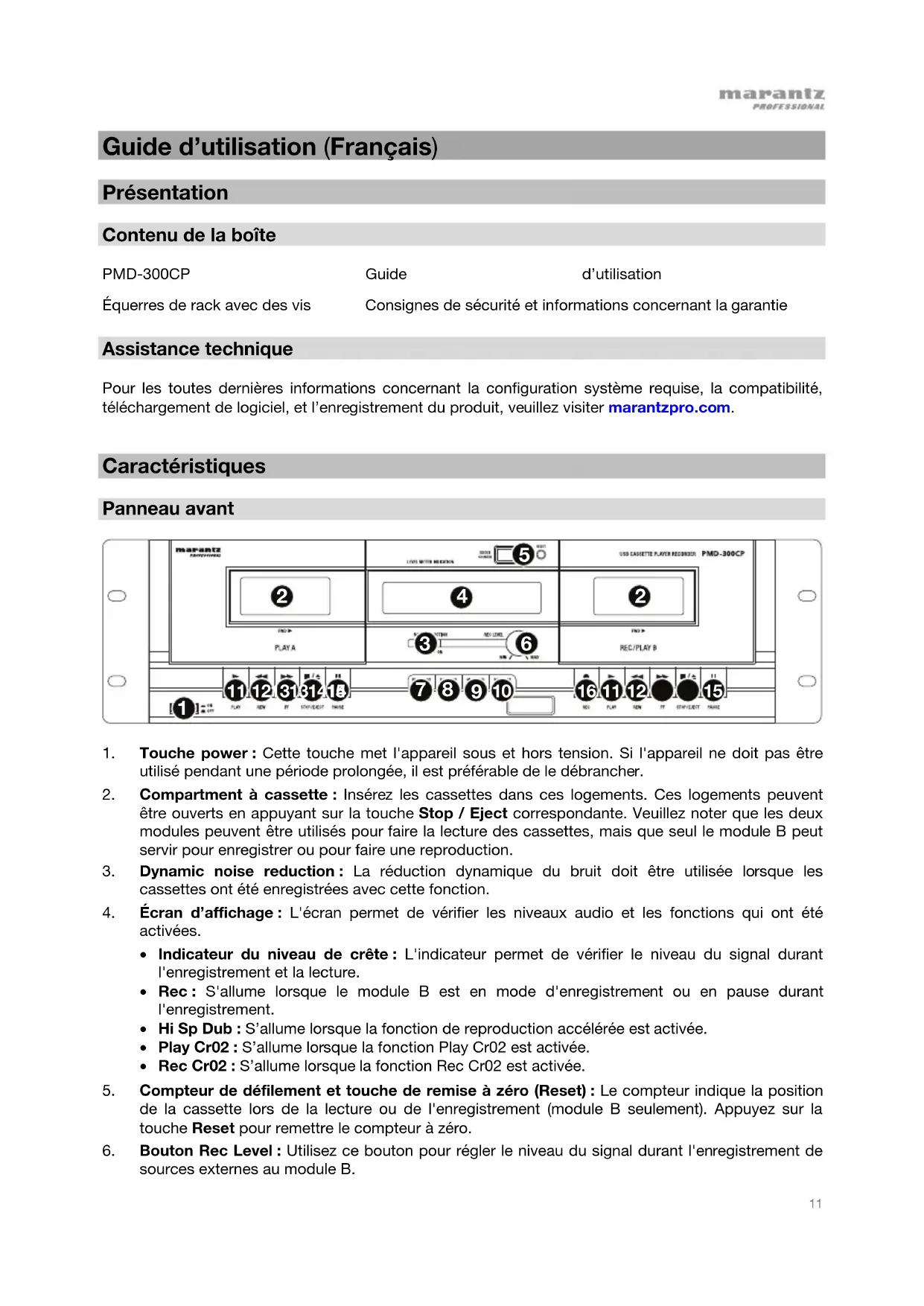

Guide d’utilisation (Français) Présentation Contenu de la boîte PMD-300CP Guide d’utilisation Équerres de rack avec des vis Consignes de sécurité et informations concernant la garantie Assistance technique Pour les toutes dernières informations concernant la configuration système requise, la compatibilité, téléchargement de logiciel, et l’enregistrement du produit, veuillez visiter marantzpro.com.

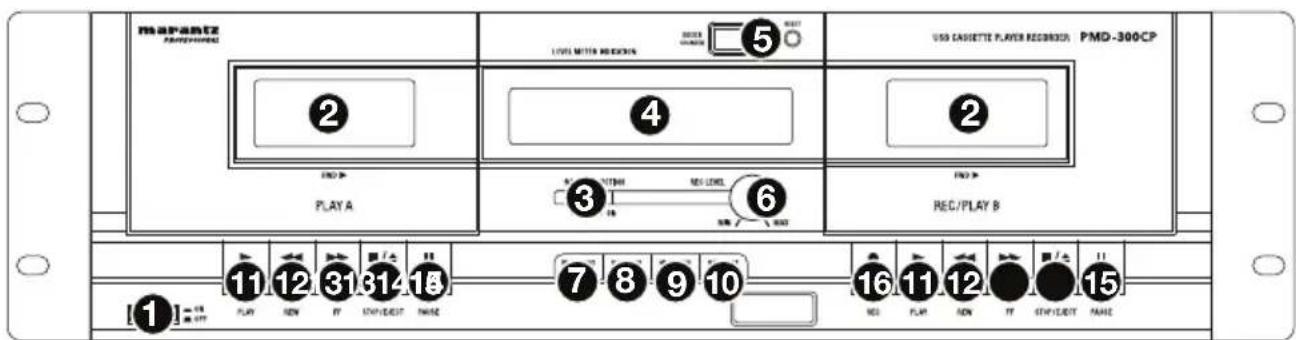

Caractéristiques Panneau avant

1. Touche power : Cette touche met l'appareil sous et hors tension. Si l'appareil ne doit pas être

utilisé pendant une période prolongée, il est préférable de le débrancher.

2. Compartment à cassette : Insérez les cassettes dans ces logements. Ces logements peuvent

être ouverts en appuyant sur la touche Stop / Eject correspondante. Veuillez noter que les deux modules peuvent être utilisés pour faire la lecture des cassettes, mais que seul le module B peut servir pour enregistrer ou pour faire une reproduction.

3. Dynamic noise reduction : La réduction dynamique du bruit doit être utilisée lorsque les

cassettes ont été enregistrées avec cette fonction.

4. Écran d’affichage : L'écran permet de vérifier les niveaux audio et les fonctions qui ont été

• Indicateur du niveau de crête : L'indicateur permet de vérifier le niveau du signal durant l'enregistrement et la lecture.
• Rec : S'allume lorsque le module B est en mode d'enregistrement ou en pause durant l'enregistrement.
• Hi Sp Dub : S’allume lorsque la fonction de reproduction accélérée est activée.

• Play Cr02 : S’allume lorsque la fonction Play Cr02 est activée.

• Rec Cr02 : S’allume lorsque la fonction Rec Cr02 est activée.

5. Compteur de défilement et touche de remise à zéro (Reset) : Le compteur indique la position

de la cassette lors de la lecture ou de l'enregistrement (module B seulement). Appuyez sur la touche Reset pour remettre le compteur à zéro.

6. Bouton Rec Level : Utilisez ce bouton pour régler le niveau du signal durant l'enregistrement de

sources externes au module B.

7. Touche Play Cr02 : Cette fonction doit être réglée selon le type de cassette utilisée. Lorsque des

cassettes ordinaires sont utilisées, cette fonction doit être désactivée (« PLAY Cr02 » ne doit pas s'afficher à l'écran). Lorsque des cassettes Cr02 sont utilisées, cette fonction doit être activée (« PLAY Cr02 » doit s'afficher à l'écran).

8. Touche Dubbing : Appuyez sur cette touche si vous désirez faire la reproduction de la cassette

du module A sur une cassette dans le module B (« DUBBING » s'affiche à l'écran).

9. Touche Hi Sp Dub : Cette touche permet d’activer la fonction de reproduction accélérée (« HIGH

SPEED » s'allume à l'écran). Appuyez de nouveau pour désactiver la reproduction accélérée.

10. Touche Rec Cr02 : Activez cette fonction lorsque la cassette d'enregistrement dans le module B

est de type Cr02 (« REC Cr02 » s'allume à l'écran).

11. Touche Play : Appuyez pour lancer la lecture du module correspondant.

12. Touche Rewind : Appuyez pour rebobiner la cassette du module correspondant.

13. Touche Fast Forward : Appuyez pour faire une avance rapide de la cassette du module

14. Touche Stop / Eject : Appuyez pour arrêter la lecture de la cassette du module correspondant.

Une fois arrêtée, appuyez de nouveau pour ouvrir le compartiment à cassette.

15. Touche Pause : Appuyez pour pauser la lecture de la cassette du module correspondant.

Appuyez à nouveau pour relancer la lecture.

16. Touche Record : Appuyez sur cette touche en même temps que la touche Play pour lancer

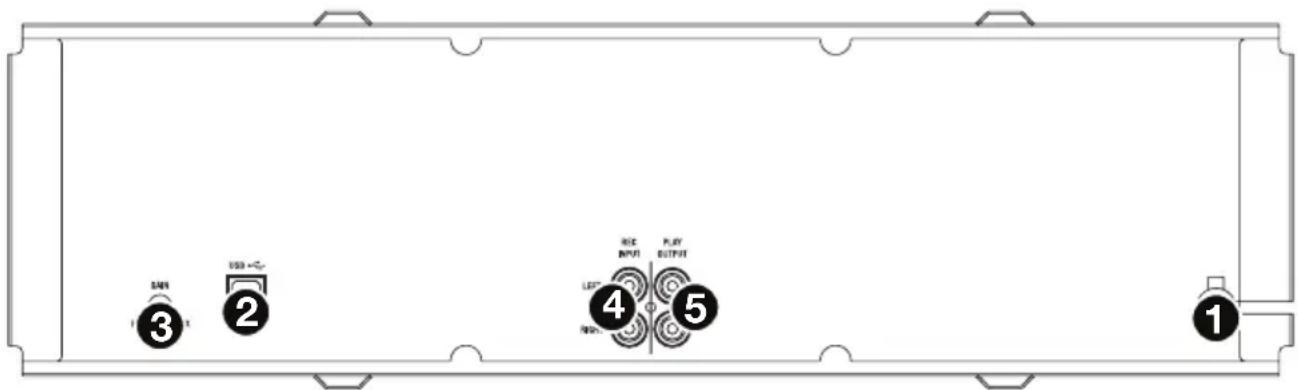

l'enregistrement. Panneau arrière

1. Câble d’alimentation : Branchez ce câble dans une prise de courant avant de mettre l'appareil

sous tension. Si l'appareil ne doit pas être utilisé pendant une période prolongée, veuillez le mettre hors tension et le débrancher de la prise de courant.

2. Port USB : Connecter ce port à un port USB disponible sur votre ordinateur lors du transfert de

bandes. Note : Visitez marantzpro.com pour télécharger le logiciel de conversion de bande pour transférer et sauvegarder vos bandes numériquement.

3. Bouton du gain : Ce bouton permet d’ajuster le niveau du signal audio sortant de l'appareil vers

l'ordinateur. S'il y a présence de distorsion d'écrêtage lorsque vous enregistrez sur votre ordinateur, nous vous recommandons de diminuer le gain. Si le niveau du signal audio est trop faible lorsque vous enregistrez sur votre ordinateur, nous vous recommandons d'augmenter le gain.

4. Rec input : Branchez le câble RCA stéréo d'un appareil externe à cette entrée. Veuillez noter que

seul le module B peut être utilisé pour l'enregistrement et la reproduction.

5. Play output : Ceci est le signal audio combiné sortant des modules A et B. Branchez l'extrémité

d'un câble RCA stéréo à cette sortie, puis l'autre à l'entrée Line ou Auxiliary d'un système de sonorisation.13

Fonctionnement Consignes pour la lecture Important : Après beaucoup d’utilisation, il se peut qu’un dépôt se forme sur les têtes d’enregistrement et de lecture du PMD-300CP, surtout si les cassettes utilisées sont usées. Afin d’obtenir les meilleurs résultats avec le PMD-300CP, nous recommandons l’utilisation régulière d’une cassette nettoyante. Faire la lecture d’un enregistrement :

1. Appuyez sur Stop / Eject pour ouvrir le compartiment à cassette.

2. Insérez la cassette et refermez le compartiment à cassette. Si la cassette est de type Cr02,

appuyez sur la touche Cr02.

3. Si l'appareil est relié à un système d'amplification, assurez-vous que l'amplificateur est sous

tension et que le volume est adéquat pour l'écoute.

4. Appuyez sur la touche Play pour faire l'écoute de la cassette.

Avance rapide et rembobinage :

1. Lorsque le module est arrêté, appuyez sur la touche Fast Forward ou Rewind.

2. Lorsque la cassette atteint la position souhaitée, appuyez sur la touche Stop / Eject.

3. Appuyez sur la touche Play pour faire l'écoute de la cassette de cette position.

1. Appuyez sur la touche Pause pour pauser la cassette.

2. Appuyez de nouveau sur la touche Pause pour relancer la lecture.

Arrêter et éjecter :

1. Appuyez sur la touche Stop / Eject pour arrêter la lecture de la cassette.

2. Appuyez de nouveau sur la touche Stop / Eject pour éjecter la cassette du compartiment.14

Consignes d’enregistrement Utilisez le module B pour l'enregistrement de sources externes ou pour faire la reproduction de cassettes. Veuillez noter que la plupart des cassettes sont dotées de languettes de protection qui une fois enlevées, ne permettent plus d’enregistrer sur la cassette. Remarque : Une fois les languettes enlevées, la touche Record de l’appareil ne fonctionne plus lorsque vous désirez enregistrer sur la cassette. Conseil : Afin d’enregistrer sur une cassette qui n’a plus de languettes, vous n’avez qu’à recouvrir l’ouverture de ruban adhésif.

TRANSFERER DES CASSETTES À L’ORDINATEUR

1. Visitez marantzpro.com pour télécharger le logiciel de conversion de bande.

2. Lancez le logiciel et suivez les instructions à l’écran afin de transférer votre cassette à votre

ordinateur. L'ENREGISTREMENT DE SOURCE EXTERNE SUR CASSETTE :

1. Appuyez sur la touche Stop / Eject du module B pour ouvrir le compartiment à cassette.

2. Insérez la cassette et refermez le compartiment à cassette.

3. Si la cassette est de type Cr02, appuyez sur la touche Rec Cr02.

4. Appuyez sur la touche Pause, puis sur la touche Record.

5. Lancez la lecture de la source externe et vérifiez les niveaux sur l'écran. Utilisez le bouton

Rec Level pour régler le niveau du signal audio entrant.

6. Appuyez sur la touche Pause pour lancer l'enregistrement lorsque vous êtes prêt.

Conseil : Le bouton Rec Level peut être utilisé pour faire l'ajustement du niveau du signal audio entrant. Si le bouton est au centre, le signal audio entrant est enregistré au même niveau que le volume l'original. Idéalement, le signal d'enregistrement doit être près, mais ne jamais atteindre la partie rouge de l'indicateur sur l'écran. Si le signal est dans la partie rouge, diminuez la position du bouton Rec Level jusqu'à ce qu'il ne soit plus dans la partie rouge. Si le signal est trop faible et il n'est pas près de la partie rouge, augmentez la position du bouton Rec Level. FONCTION DE REPRODUCTION :

1. Insérez la cassette de lecture dans le module A.

2. Insérez la cassette d'enregistrement dans le module B.

3. Appuyez sur la touche Dubbing. « Dubbing » s'allume à l'écran.

4. Sélectionnez la vitesse de reproduction à l'aide de la touche Hi Sp Dub. Si l'indicateur « HI

SP DUB » est allumé à l'écran, la reproduction se fait en mode accéléré. Si l'indicateur « HI SP DUB » n'est pas allumé à l'écran, la reproduction se fait en mode normal.

5. Appuyez sur la touche Pause du module A, puis sur Play pour marquer un point de repère

6. Appuyer sur la touche Record du module B.

7. Appuyez sur la touche Pause du module A pour lancer la lecture de la cassette. L’appareil

lance le processus de reproduction.

8. Appuyez sur la touche Stop / Eject du module B pour arrêter la reproduction.

Remarque : Ne pas modifier la vitesse de reproduction durant le processus de reproduction. LANGUETTE DU CÔTÉ 2 LANGUETTE DU CÔTÉ 115
