Marque	Baxi
Modèle	Bios Plus
Type de produit	Chaudière à condensation avec accessoire AGU 2.550
Alimentation électrique	230 V CA (±10%), 50/60 Hz
Puissance absorbée	4 VA
Fusible	Max. 10 AT
Nombre de circuits de chauffage	Jusqu'à 3 circuits indépendants (avec accessoires)
Gestion solaire	Oui, pour eau chaude sanitaire ou piscine
Entrées numériques	1 entrée 12 V CC (H2)
Entrées analogiques	1 entrée 0-10 V CC (H2)
Entrées de sonde	2 entrées NTC 10k / Pt1000 (BX21, BX22)
Sorties relais	3 sorties 230 V CA, max 2 A chacune
Interface	BSB (Bus), longueur max 300 m
Protection	Thermostat de sécurité pour circuits basse température
Types d'installations	Chauffage mixte, zones, solaire, piscine, recirculation ECS
Programmation	Via régulateur d'ambiance, menus utilisateur/professionnel
Fonction anti-légionellose	Oui, paramétrable
Dimension du câblage	Unipolaire 0,5-2,5 mm², bipolaire 0,5-1,5 mm²
Pays de fabrication	Non spécifié
Réparabilité	Pièces détachées disponibles via réseau Baxi

FOIRE AUX QUESTIONS - Bios Plus Baxi

Quels accessoires sont nécessaires pour gérer plusieurs circuits de chauffage ?

L'accessoire AGU 2.550 est requis. Il permet de gérer jusqu'à 3 circuits indépendants avec pompe, vanne de mélange et sondes.

Comment activer la fonction solaire pour l'eau chaude sanitaire ?

Il faut configurer le paramètre 6020 sur 'Solaire ECS' dans le menu 2 du régulateur d'ambiance, puis brancher les sondes et la pompe solaire selon le schéma du chapitre 8.

Que faire si l'écran affiche la température de départ au lieu de la température ambiante ?

Cela signifie que la configuration des paramètres 742, 1042 ou 1342 (point de consigne départ avec unité d'ambiance) n'est pas correcte. Vérifiez que ces paramètres sont sur '---' pour activer le départ modulant.

Comment connecter un thermostat d'ambiance sur une zone à basse température ?

Branchez le thermostat sur l'entrée H2-M de l'AGU 2.550. Configurez le paramètre 6046 sur 'Thermostat d'ambiance CC1' ou 'Thermostat de sécurité CC' selon le schéma.

Quelle est la procédure pour enregistrer les composants après configuration ?

Accédez au menu 2, ligne 6200, et sélectionnez 'Oui' pour enregistrer toutes les sondes et accessoires détectés. Cela valide la configuration.

Comment régler le temps de fermeture de la vanne de mélange ?

Dans le menu du circuit de chauffage concerné (ex: ligne 834 pour circuit 1), modifiez la valeur par défaut de 180 secondes selon le modèle de vanne utilisé (30 à 873 s).

Puis-je utiliser cette chaudière avec une installation solaire pour piscine ?

Oui. Configurez le paramètre 6020 sur 'Multifonction', puis activez les paramètres 5931 (sonde piscine) et 6030 (pompe piscine). Utilisez l'entrée H2 pour la libération (ex: flotteur).

Que signifie le code d'erreur 84 ?

Le code 84 indique un conflit d'adresse BSB : deux appareils d'ambiance ou plus sont configurés pour le même circuit de chauffage. Vérifiez que chaque unité a un numéro unique (1, 2 ou 3).

Comment activer la pompe de recirculation ECS ?

Dans le menu 2, paramétrez la ligne 6030 sur 'Pompe bouclage ECS Q4' et la ligne 6040 sur 'Sonde circulation ECS B39'. Réglez la température de consigne en ligne 1663 (défaut 45 °C).

Quels sont les paramètres pour une installation de chauffage par zones avec unités d'ambiance ?

Dans le menu 2, activez les circuits concernés (5715, 5721), configurez la fonction du module d'extension sur 'Multifonction' et affectez chaque sortie relais (6030-6032) à la pompe correspondante.

MODE D'EMPLOI Bios Plus Baxi

4.1.2 DHW SOLAR PLANT CASE

A BOILER SENSOR (AVAILABLE AS ACCESSORY)

B PANEL SENSOR (AVAILABLE AS ACCESSORY)

C SOLAR CIRCUIT PUMP

5. ACCESS TO PARAMETERS

11.1 DHW RECIRCULATION PUMP

1. AVANT-PROPOS 37
2. DESCRIPTION ACCESSOIRE 37
3. MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE 37
4. RACCORDEMENTS ÉLECTRIQUES ACCESSOIRE AGU 2.550 38
   4.1 RACCORDEMENT ELECTRIQUE DES ACCESSOIRES EXTERNES 39
5. ACCES AUX PARAMÉTRES 40
6. INSTALLATION DE CHAUFFAGE MIXTE 40
   6.1 SCHEMA 1 41
   6.2 SCHEMA 2 42
   6.3 SCHEMA 3 43
7. INSTALLATION DE CHAUFFAGE PAR ZONES 44
   7.1 SCHEMA 4 44
   7.2 SCHEMA5 45
8. BRANCHEMENT ELECTRIQUE DU THERMOSTAT D'AMBIANCE 46

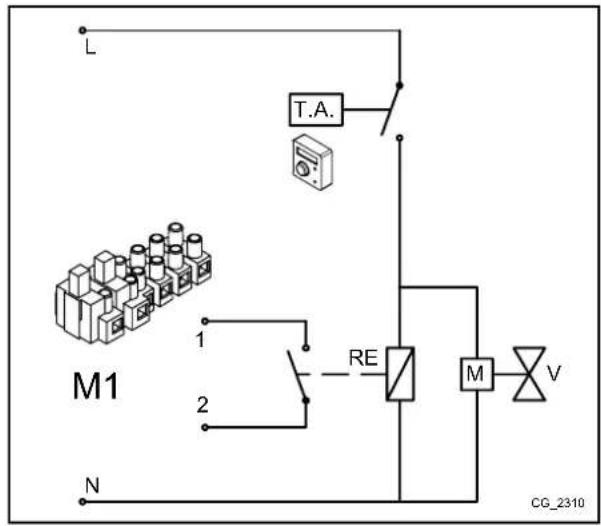

   8.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température. 46
   8.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température. 46
   8.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température. ....46

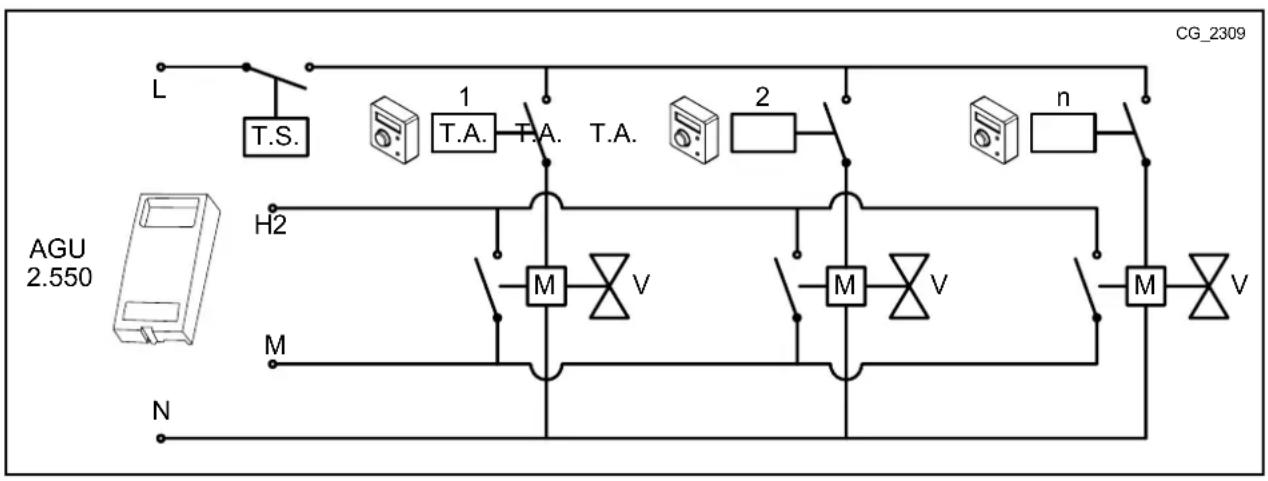

   8.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température
   avec micro-interrupteurs de fin de course dans les vannes de zone. 47
9. INSTALLATION SOLAIRE D'EAU CHAUBE SANITAIRE 47
10. PROGRAMMATION PARAMÉTRES 48
    10.1 INSTALLATION DE CHAUFFAGE 48
    10.2 INSTALLATION EAU CHAUBE SANITAIRE 49
11. AUTRES FONCTIONS 50
    11.1 POMPE DE RECIRCULATION ECS 50

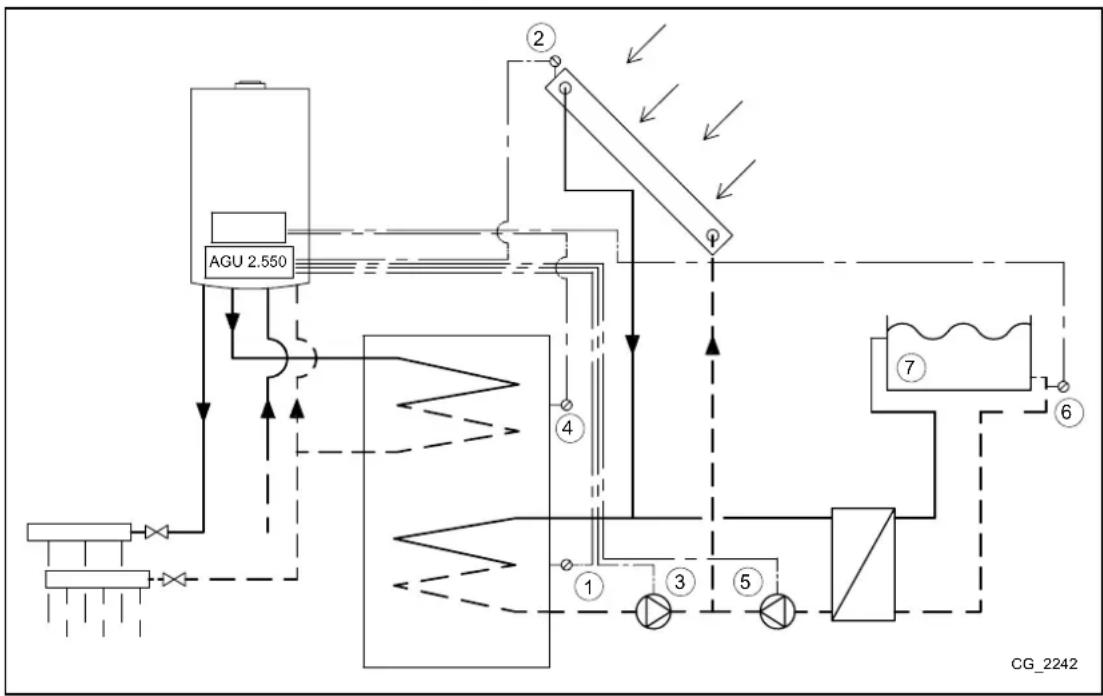

    11.2 INSTALLATION SOLAIRE POUR PISCINE 50
    11.3 DEMANDE DE CHALEUR GENÉRALE 51
    11.4 AUTRES CONFIGURATIONS 51
12. LISTES DES ANOMALIES 52
13. CARACTERISTIQUES TECHNIQUES 52

Selon sa politique d'amélioration continue des produits, se réserve la possibilité de modifier les données reportées dans cette documentation à tout moment et sans aucun préavis. La presente documentation n'est fournie qu'à titre d'information et n'a aucune implication contractuelle vis-à-vis des tiers.

DESCRIPTION SYMBOLES

AVERTISSEMENT

Risque d'endommagement ou anomalie de fonctionnement de l'appareil. Faire très attention aux averissements qui concernent des risques dommages aux personnes.

DANGER HAUTE TENSION

Pièces électriques sous tension, risque de chocoléctrique.

INFORMATIONS IMPORTANTES

Informations à litre très attentivement car elles sont utiles pour le fonctionnement correct de la chaudière.

1. AVANT-PROPOS

La chaudiere peut gerer de maniere independante jusqu'a trois circuits de chauffage moyennant l'utilisation d'accessoires externes tels que des unites d'ambiance, des regulateurs d'ambiance et des modules externes. L'électronique qui equipe cette chaudiere compte, en outre, une large gamme de fonctions pour la personnalisation et la gestion de differents types d'installations. Pour le bon fonctionnement du systeme, il est indispensable d'assigner un numero (de 1 a 3) a chaque accessoire utilisé afin de permettre à la carte de la chaudiere de les reconnaître.

2.DESCRIPTION ACCESSOIRE

Cet accessoire permet à l'appareil de gérer

• Circuits de chauffage à différentes températures.
• Installation solaire.
• Autres applications spécifiques (piscine, pompe de recirculation ECS, etc.).

Cet accessoire peut gérer directement les composants du circuit (pompe, sonde de température, vanne de mélange, etc.), jusqu'à un maximum de 3 sortie reliés indépendantes, 2 sondes de température et 1 entree de commande. Il est possible d'utiliser certaines fonctions prédéfinies qui facilitent la configuration de l'installation.

Pour modifier les parametes et les connexions des borniers du tableau de bord, voir la notice d'utilisation de la chaudière.

Pour la réalisation des configurations décrites, il est indispensable d'utiliser le Régulateur d'Ambiance pour la configuration des paramètres.

Vérifier que la chaudière soit prévue pour fonctionner avec cet accessoire.

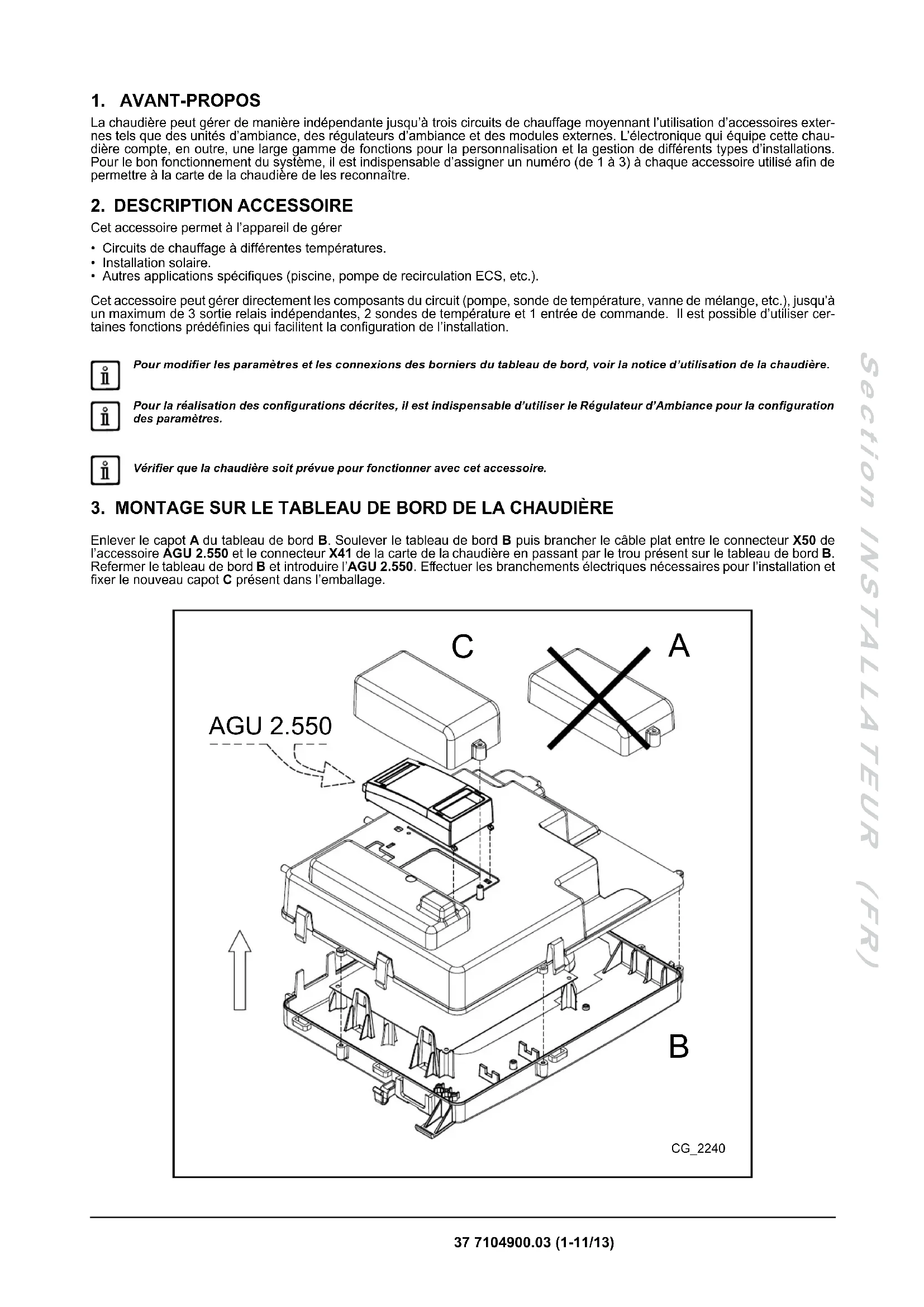

3. MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE

Enlever le capot A du tableau de bord B. Soulever le tableau de bord B puis brancher le cable plat entre le connecteur X50 de l'accessoire AGU 2.550 et le connecteur X41 de la carte de la chaudiere en passant par le trou present sur le tableau de bord B. Refermer le tableau de bord B et introduire l'AGU 2.550. Effectuer les branchements électriques nécessaires pour l'installation et fixer le nouveau capot C present dans l'emballage.

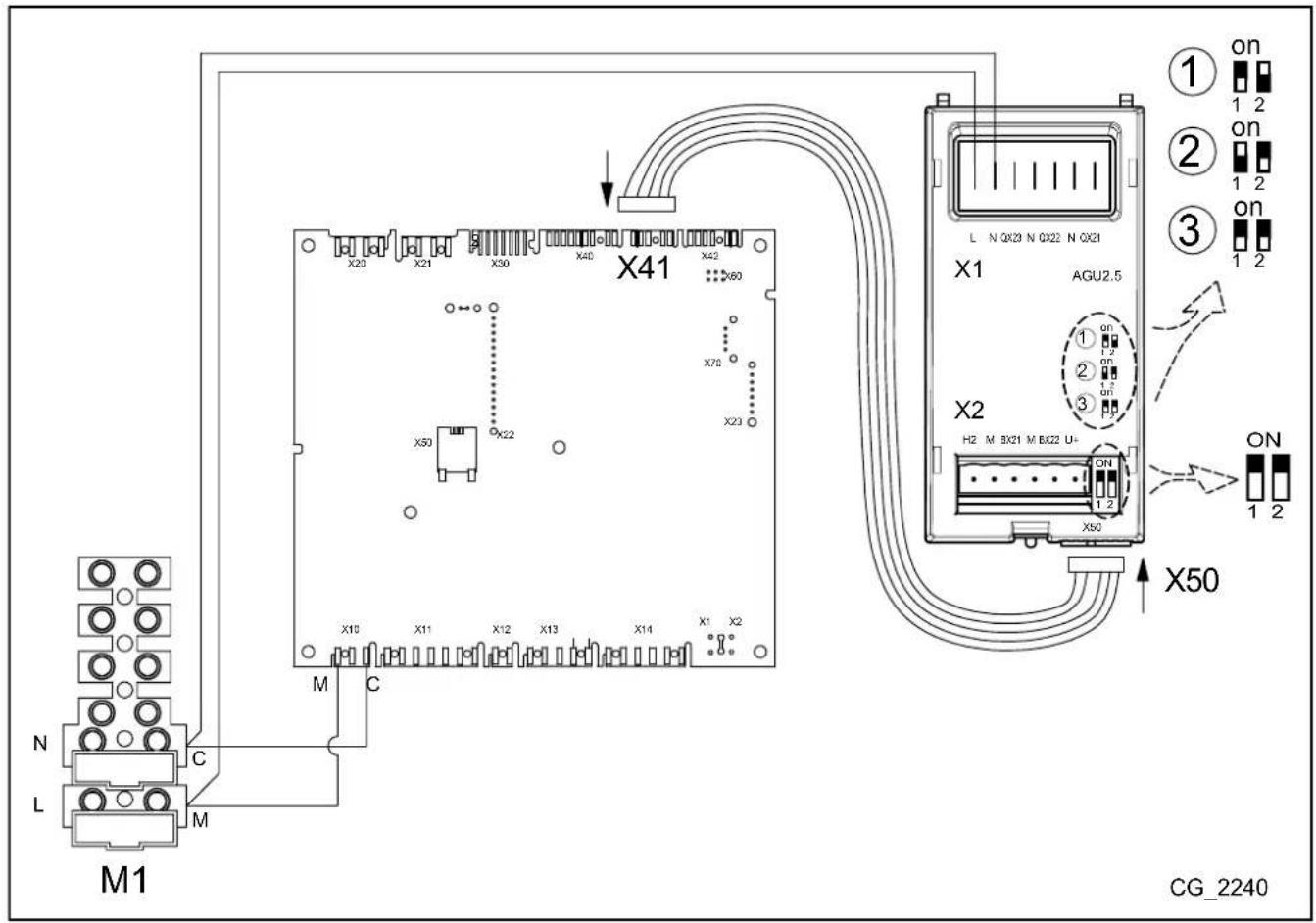

4. RACCORDEMENTS ÉLECTRIQUES ACCESSOIRE AGU 2.550

LÉGENDE RACCORDEMENTS CONNECTEURS
X50	Connecteur pour le raccordement à l'aide d'un cable plat entre la carte électronique de la chaudière et l'accessoire AGU 2.550
X1 (L-N)	Raccordement au bornier dans la chaudière pour l'alimentation électrique
X1 (QX21-N)	Sortie relais 230 V programmableX1 (QX22-N)
X1 (QX23-N)
X2(H2-M)	Entrée numérique 12 V - DC ou analogique 0 -10 V DC programmable
X2 (BX21-M)	Entrée sonde NTC 10K / Pt1000 programmable
X2 (BX22-M)
X2 (U+) Sortie 12	V DC

Le bornier M1 est sous haute tension. Avant d'effectuer le branchement couper l'alimentation électrique de l'appareil.

Si l'appareil est raccordé à une installation au sol, l'installeur devra prévoir un thermostat de sécurité assurant la protection de l'installation contre les surtemperatures.

Vérifier que l'absorption nominale totale des accessoires raccordés à l'AGU 2.550 est inférieure à 0,5 A. Si elle est par contre supérieure, interposer un relais entre l'AGU 2.550 et l'accessoire (p. ex.: pompe).

CONFIGURATION GÉNÉRALE

Configurer l'accesso AGU 2.550 en utilisant le selecteur indique dans la figure comme module (1) (le reglage est seregrié sur le corps de l'accessaire). En cas d'utilisation d'accessoires supplémentaires, les configurer comme modules (2) et (3).

4.1 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES

Pour le raccordement de l'accessoire AGU 2.550 aux accessoires externes, proceeder de la façon suivante (utiliser des cables harmonisés « HAR H05 VV-F » de 1mm^2 de section):

CAS CIRCUIT MÉLANGE (voir schéma par. 4.1)

• Relier la pompe de la zone mélangée au connecteur QX23 de l'AGU 2.550.
• Relier la sonde de refoulement de la cascade au connecteur BX21 de l'AGU 2.550 (QAD36 disponible comme accessoire).
• Connecter la vanne de mélange au connecteur QX22-QX21
• Relier le thermostat d'ambiance au connecteur H2 de l'AGU 2.550.

CAS INSTALLATION SOLAIRE ECS (voir schéma au par. 4.2)

• Relier la pompe de l'installation solaire au connecteur QX23 de l'AGU 2.550.
• Connecter la sonde du ballon d'eau chaude solaire au connecteur BX22 de l'AGU 2.550.
• Connecter la sonde des panneaux solaires au connecteur BX21 de l'AGU 2.550.

4.1.1 CAS CIRCUIT MELANGÉ

A SONGDE DE REFOULEMENT QAD36

B VANNE DE MÉLANGE

C POMPE ZONE MÉLANGÉE

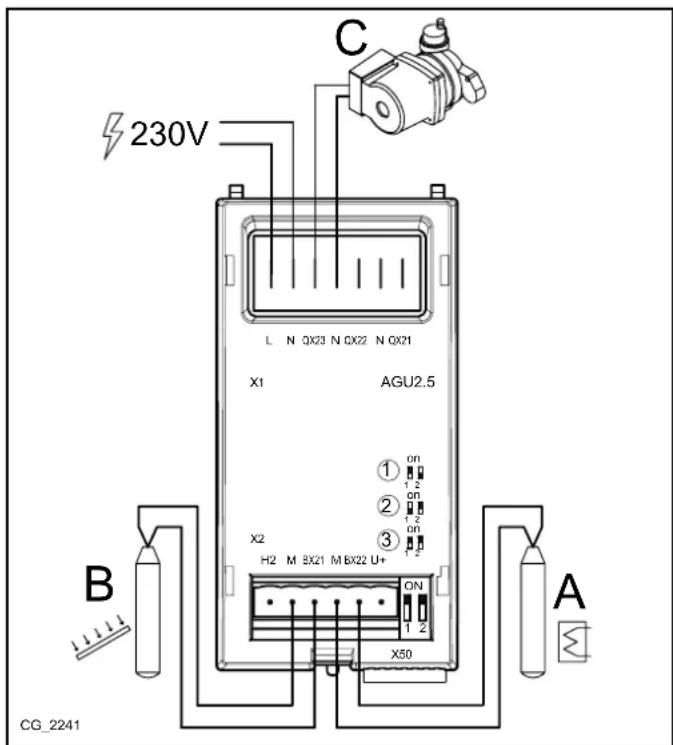

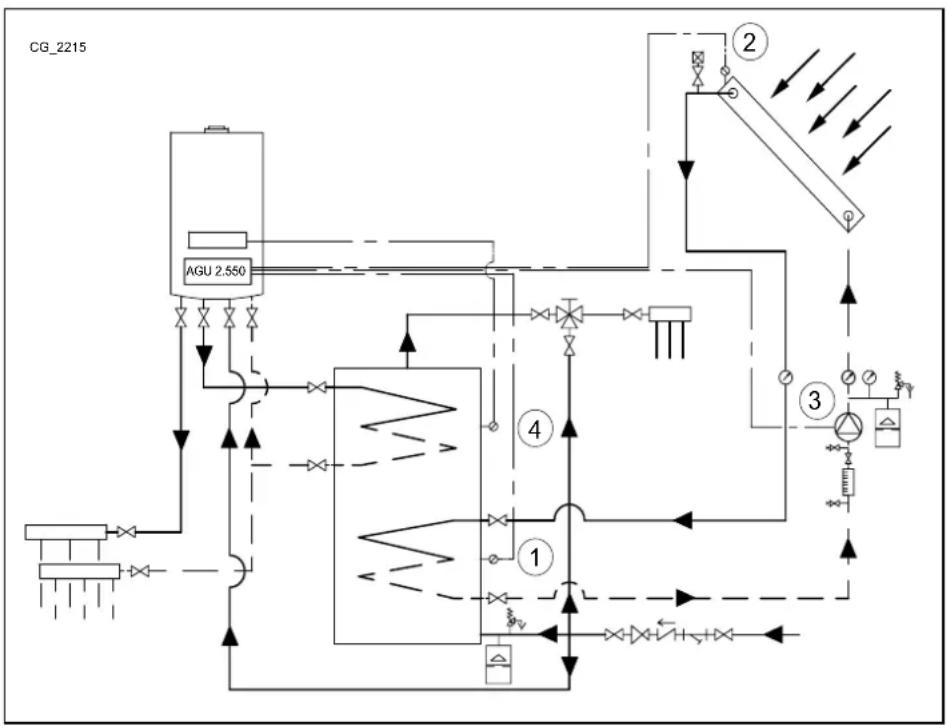

4.1.2 CAS INSTALLATION SOLAIRE ECS

A SONDE BALON (DISPONIBLE COMME ACCESSOIRE)

B SONDE PANNEaux (DISPONIBLE COMME ACCESSOIRE)

C POMPE CIRCUIT SOLAIRE

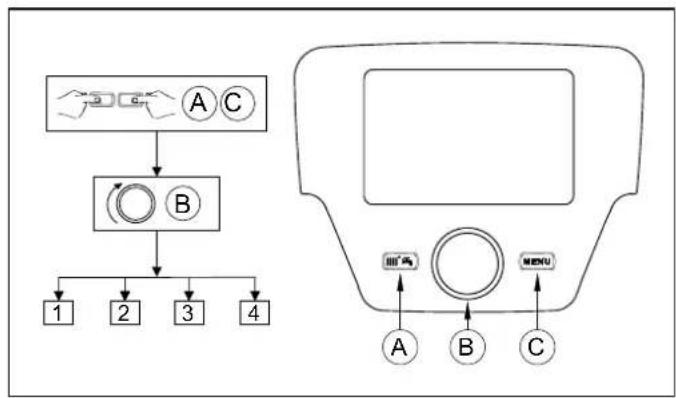

5. ACCÉS AUX PARAMÉTRES

Pour proceder à la configuration, acceder au menu paramétres du Régulateur d'Ambiance comme cela est indiqué ci-après :

LEGEnde MENU FIGURE

1	Utilisateur final	3	Professionnel
2	Mise en service	4	OEM

La procédure d'accès aux quatre menus permettant de programme la chaudière est la suivante :

• depuis le menu principal C.
  A etC (maintenir appuyé pendant environ 6 se
  ondes) B menu 1-2-3-4 (voir la figure ci-contre
  et la légende).
• C appuyer dessus plusieurs fois pour revenir en arrêté d'un menu à la fois jusqu'àu menu principal.

FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÉTRES

B	Le menu / faire défiler les paramètres à l'intérieur du menu / désir la valeur du paramètre
B	Entrer dans le menu désiré / sélectionner le paramètre à modifier / valider la valeur modifiée
C	Revenir au menu précédent

Dans toutes les configurations représentées, si l'on utilise un Régulateur d'Ambiance ou bien un apparil d'ambiance en les config. ruant comme apparil d'ambiance 1, il est possible de gerer, en plus de la zone de chauffage 1, également les fonctions d'eau chaude sanitaire et le stand-by de la chaudiere. En le configurant comme apparil d'ambiance 2 ou apparil d'ambiance 3 il est uniquement possible de gerer respectivement les zones de chauffage 2 et 3. Voir la notice d'utilisation des accessoires correspondants pour ce qui est de la procedure de configuration.

À la fin de la configuration de chaque installation, executer la procédure suivant pour enregistrer dans la chaudière les composants utilisés.

• Acceder au menu 2, en agissant comme indiqué au début de ce chapitre.
• OB Configuration B B ligne de programme 6200 puis B.
  B Oui,uis B pour valider.

6. INSTALLATION DE CHAUFFAGE MIXTE

ll est possible de configurer l'accessaire AGU 2.550 pour la gestion d'un circuit a bassé température. De cette façon, l'AGU 2.550 est en mesure de contrcler la pompe, la vanne de melange et la sonde de depart du circuit de chauffage selectionné selon les schémas suivants.

Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.

Modifier le paramètre correspondant au temps de fermeture de la vanne de melange en fonction du modele utilisé conformément aux instructions suivantes.

Les schémas indiqués ci-après se référent à des chaudières d'une puissance inférieure à 35 kW. Pour les chaudières de puissance supérieure à 35 kW, il faut prévoir un séparateur hydraulique en aval de la chaudiere et les zones doivent être équipées de pompes de zone à la place de l'électrovanne.

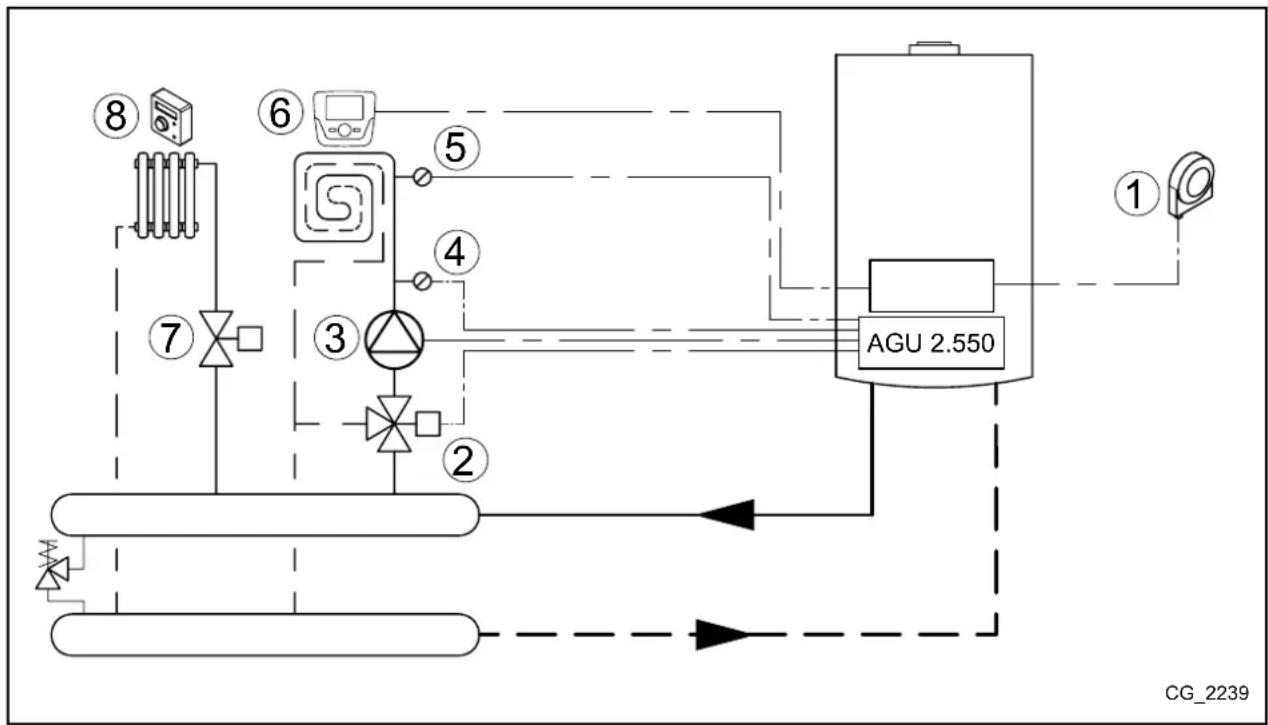

6.1 SCHEMA 1

Zone à basse température avec unité d'ambiance - circuit de chauffage (1)
Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)

1 Sonde externe - bornier M2 (4-5) de chaudière
2	Vanne de mélange zone basse température (QX21-N-QX22)
3 Pompe circuit basse température (QX23-N)
4 Sonde circuit basse température (BX21-M)
5 Thermostat de sécurité (12V) circuit basse température (H2-M)
6 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière
7 Électrozanne ou pompé zone haute température à alimentation externe
8	Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1)

Connector le thermostat de sécurité, pour protégé le circuit à basse température, à l'entrée H2 (H2-M) de l'accessoire AGU 2.550. En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :

MENU	LIGNE DE PROGRAMME	PARAMÈTRE	VALEUR À CONFIGUGER	DESCRIPTION
CONFIGURATION	5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2
	5977 Fonction entrée H5		Thermostat d'ambiance CC2	Activation du thermostat pour le circuit 2 (bornier M1 (1-2) sur carte)
	6020 Fonction module d'extension 1		Circuit chauffage 1	Activation de la zone basse température
	6046	Fonction de l'entrée H2 du module 1	Thermostat de sécurité CC	Entrée H2 activée comme protection de la zone basse température
CIRCUIT CHAUFFAGE 1	742	Point de consigné départ avec thermostat d'ambiance	---	Activation de la température de départ modulante (zone basse température)
	834 Tempes course servomoteur Déaut 180 s Temps de fermeture de la vanne de mélange

L'unité d'ambiance peut contröler directement la zone à basse température en fonction de la température ambiente souhaitée dans le local. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiente 742 cette signifie que la configuration n'a pas ete effectuee correctement.

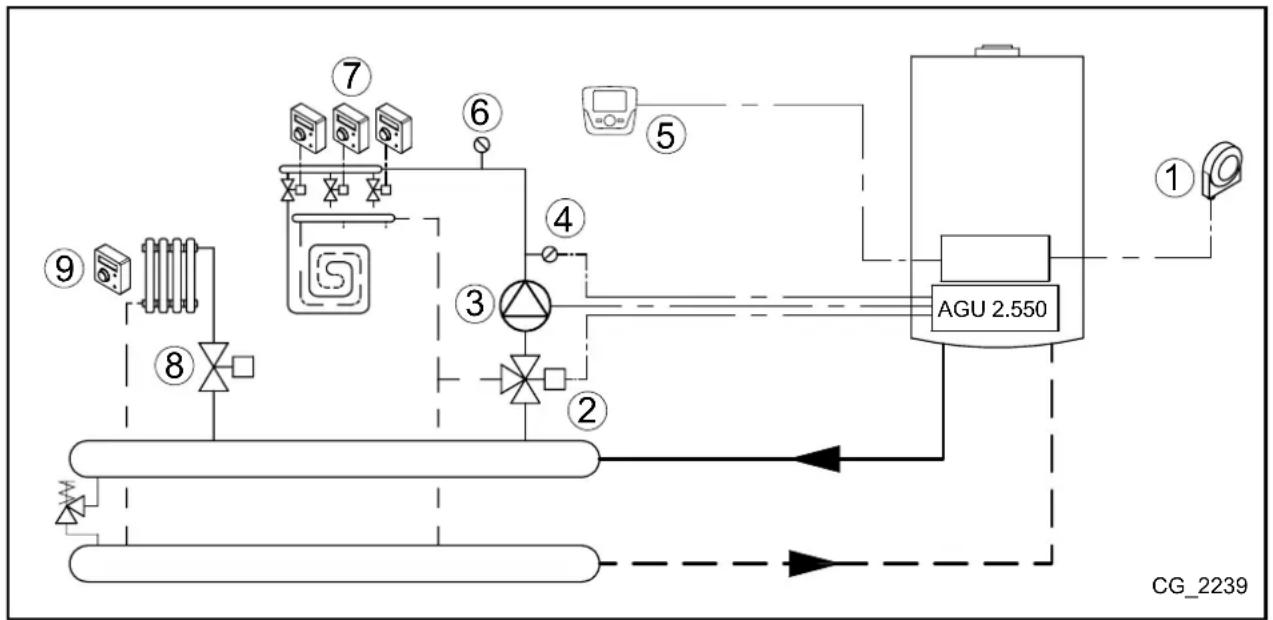

6.2 SCHEMA 2

Plusieurs zones à basse température avec thermostat d'ambiance et unité d'ambiance commune - circuit de chauffage (1)

Zone à haute température avec thermostat d'ambiance - circuit de chauffage (2)

1 Sonde externe - bornier M2 (4-5) de chaudière
2	Vanne de mélange zone basse température (QX21-N-QX22)
3 Pompe circuit basse température (QX23-N)
4 Sonde circuit basse température (BX21-M)
5 Appareil d'ambiance - bornier M2 (1-2-3) de chaudière
6	Thermostat de sécurité circuit basse température (relier en série aux electromovannes, voir par. 8.4)
7 Entrée thermostat d'ambiance (12V) zone basse température (H2-M)
8 Électrovanne ou pompe zone haute température à alimentation externe
9 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraphe 8.1)

En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants:

MENU	LIGNE DE PROGRAMME	PARAMÈTRE	VALEUR À CONFIGURER	DESCRIPTION
CONFIGURATION	5715 Circuit chauffage 2 Marche Activation	di circuit de chauffage 2
	5977 Fonction entrée H5	Thermostat d'ambiance CC2	Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière)
	6020	Fonction module d'extension 1	Circuit chauffage 1	Activation de la zone basse température
	6046	Fonction de l'entrée H2 du module 1	Thermostat d'ambiance CC1	Entrée H2 activée comme thermostat d'ambiance de la zone basse température
CIRCUIT CHAUFFAGE 1	710 Consigne comport 35 °C		Point de consigne du local à chauffe (zone basse température)
CIRCUIT CHAUFFAGE 1	834	Temps course servomoteur	Défaut 180 s	Temps de fermeture de la vanne de mélange

En configurant la température de comport à la valeur maximum (35 °C) on assure le bon fonctionnement des zones à basse temperature. En effet, de cette façon, l'unité d'ambiance ne bloque pas la demande de chaleur des divers thermostats d'ambiance qui gérènt les sous-zones.

Dans ce cas, l'unité d'ambiance s'occupé de la gestion de l'installation à baisse température mais elle ne peut pas être utilisée pour la gestion de la température de l'un des locaux. En tournant le bouton B, l'afficheur montre la température de départ de la chaudière. Le circuit de chauffage fonctionné à refoulement fixe.

Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.

6.3 SCHEMA 3

Zones de bassé température - circuit de chauffage (1) et de haute température - circuit de chauffage (2) avec thermostat d'ambiance

1 Sondere externe - bornier M2 (4-5) de chaudière
2	Vanne de mélange zone basse température (QX21-N-QX22)
3 Pompe circuit basse température (QX23-N)
4 Sondere circuit basse température (BX21-M)
5	Thermostat de sécurité circuit basse température (relier en série à la pompe de zone, voir par. 8.3)
6 Entrée thermostat d'ambiance (12V) zone basse température (H2-M)
7 Électrovanne ou pompe zone haute température à alimentation externe
8 Thermostat d'ambiance zone haute température (pour la connexion voir le paragraph 8.1)

En utilisant le Régulateur d'Ambiance acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants:

MENU	LIGNE DE PROGRAMME	PARAMÈTRE	VALEUR À CONFIGURER	DESCRIPTION
CONFIGURATION	5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2
	5977 Fonction entrée H5		Thermostat d'ambiance CC2	Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière)
	6020 Fonction module d'extension 1		Circuit chauffage 1	Activation de la zone basse température
	6046	Fonction de l'entrée H2 du module 1	Thermostat d'ambiance CC1	Entrée H2 activée comme thermostat d'ambiance de la zone basse température
CIRCUIT CHAUFFAGE 1	834 Temps course servomoteur Défaut 180 s Temps de fermeture de la vanne de mélange

Il est recommandé de connecter le thermostat de protection de la zone à basse température en série à la pompe 3.

7. INSTALLATION DE CHAUFFAGE PAR ZONES

Lorsqu'il faut gerer des installations melangées, il est possible d'utiliser I'accessaire AGU 2.550 pour commander des pompes/électrovannes de zone, comme cela est illustré ci-après :

Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.

7.1 SCHEMA 4

Deux zones avec unité d'ambiance circuits de chauffage (1 et 2) et 1 zone avec thermostat d'ambiance circuit de chauffage (3).

1	Sonde externe bornier M2 (4-5) de chaudière	5	Appareil d'ambiance circuit 2 bornier M2 (1-2-3) de chaudière
2	Électrovanne ou pompe de zone circuit 1 (QX21-N)*	6	Électrovanne ou pompe de zone circuit 3 à alimentation externe
3	Appareil d'ambiance circuit 1 bornier M2 (1-2-3) de chaudière 7		Thermostat d'ambiance circuit 3 (pour la connexion voir le paragraphe 8.1)
4	Electrovanne ou pompe de zone circuit 2 (QX22-N)*

* L'accessoire AGU 2.550 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.

Les unités d'ambiance 3 et 5 sont connectées en parallèle.

Les unités d'ambiance peuvent contröler directement les zones respectives en fonction de la température ambiente désirée dans les locaux. En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :

MENU	LIGNE DE PROGRAMME	PARAMÈTRE	VALEUR À CONFIGURER	DESCRIPTION
CONFIGURATION	5715	Circuit chauffage 2	Marche	Activation di circuit de chauffage 2
	5721	Circuit chauffage 3	Marche	Activation di circuit de chauffage 3
	5977 Fonction entrée H5		Thermostat d'ambiance CC3	Activation du thermostat pour le circuit 3 (bornier M1 (1-2) sur carte)
	6020	Fonction module d'extension 1	Multifonction	-
	6030	Sortie relais QX21 module 1	Pompe CC1 Q2	Contrôle de la pompe/électrovanne du circuit 1
	6031	Sortie relais QX22 module 1	Pompe CC2 Q6	Contrôle de la pompe/électrovanne du circuit 2
CIRCUIT CHAUFFAGE 1	742	Point de consigne départ avec thermostat d'ambiance	---	Activation de la température de départ modulante (circuit de chauffage 1)
CIRCUIT CHAUFFAGE 2	1042	Point de consigne départ avec thermostat d'ambiance	---	Activation de la température de départ modulante (circuit de chauffage 2)

Les unités d'ambiance peuvent contröier directement les zones respectives en fonction de la température ambiente désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiente, cela signifie que la configuration des paramètres 742 et 1042 n'a pas été effectuee correctement.

7.2 SCHEMA 5

Trois zones avec unité d'ambiance (circuits de chauffage 1, 2 et 3)

1	Sonde externe - bornier M2 (4-5) de chaudière	5	Apparil d'ambiance circuit 2 - bornier M2 (1-2-3) de chaudière
2	Électrovanne ou pompe de zone circuit 1 (QX21-N)*	6	Électrovanne ou pompe de zone circuit 3 (QX23-N)*
3	Apparil d'ambiance circuit 1 - bornier M2 (1-2-3) de chaudière	7	Apparil d'ambiance circuit 3 - bornier M2 (1-2-3) de chaudière
4	Électrovanne ou pompe de zone circuit 2 (QX22-N)*

* L'accessoire AGU 2.550 n'est pas en mesure de commander directement une électrovanne à 3 fils. Il faut pour cela utiliser un relais avec un contact d'échange.

Les unités d'ambiance 3, 5 et 7 sont connectées en parallele.

Les unités d'ambiance peuvent contröler directement les zones respectives en fonction de la température ambiente désirée dans les locaux. En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants :

MENU	LIGNE DE PROGRAMME	PARAMÈTRE	VALEUR À CONFIGURER	DESCRIPTION
CONFIGURATION	5715	Circuit chauffage 2	Marche	Activation di circuit de chauffage 2
	5721	Circuit chauffage 3	Marche	Activation di circuit de chauffage 3
	5977	Fonction entrée H5	Sans	Désactivation du thermostat sur bornier M1 (1-2) dans chaudière
	6020	Fonction module d'extension 1	Multifonction	-
	6030	Sortie relais QX21 module 1	Pompe CC1 Q2	Contrôle de la pompe/électrovanne du circuit 1
	6031	Sortie relais QX22 module 1	Pompe CC2 Q6	Contrôle de la pompe/électrovanne du circuit 2
	6032	Sortie relais QX23 module 1	Pompe CC2 Q20	Contrôle de la pompe/électrovanne du circuit 3
CIRCUIT CHAUFFAGE 1	742	Point de consigne départ avec thermostat d'ambiance	---	Activation de la température de départ modulante (circuit de chauffage 1)
CIRCUIT CHAUFFAGE 2	1042	Point de consigne départ avec thermostat d'ambiance	---	Activation de la température de départ modulante (circuit de chauffage 2)
CIRCUIT CHAUFFAGE 3	1342	Point de consigne départ avec thermostat d'ambiance	---	Activation de la température de départ modulante (circuit de chauffage 3)

Les unités d'ambiance peuvent contröler directement les zones respectives en fonction de la température ambiente désirée dans les locaux. Lorsque, en tournant le bouton B, l'afficheur visualise la température de refoulement de la chaudière au lieu de la température ambiente, cela signifie que la configuration des paramètres 742 e 1042 n'a pas été effectué correctement.

8. BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D'AMBIANCE

La température de fonctionnement est identique pour tous les circuits.

Les relais peuvent etre remplacés par des vannes equipées de micro-interrupteurs de fin de course et inversement.

8.1 CAS - 1 - Branchement d'un thermostat d'ambiance simple dans une zone à haute température.

Connector le thermostat d'ambiance au réseau de distribution électriche externe (230 V) qui alimenttera la vanne de zone (ou pompe) et la bobine du relais et connecter le contact du relais au bornier M1 (1-2) de la chaudière.

8.2 CAS - 2 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à haute température.

Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et les bobines des relais et connecter les contacts des reliais en parallèle au bornier M1 (1-2) de la chaudière.

8.3 CAS - 3 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température.

Connector les thermostat d'ambiance en parallele au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et la bobine du relais et connecter le contact du relais aux bornes H2-M de l'AGU 2.550.

Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des electrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.

8.4 CAS - 4 - Branchement de plusieurs thermostats d'ambiance pour une installation multizone à basse température avec micro-interrupteurs de fin de course dans les vannes de zone.

Connector les thermostats d'ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimentent les vannes de zone et brancher les contacts des micro-interrupteurs en parallèle aux bornes H2-M de l'AGU 2.550.

Brancher un thermostat de protection de la zone à basse température en série à l'alimentation des electrovannes de zone de façon à fermer complètement le circuit en cas d'anomalie.

9. INSTALLATION SOLAIRE D'EAU CHAUBE SANITAIRE

Dans cette configuration, l'accessoire AGU 2.550 est en mesure de gerer la pompe du circuit solaire, la sonde du collecteur et la sonde du ballon d'eau chaude (relative au circuit solaire) selon le schema suivant :

1	sonde ballon solaire B31 (BX22-M)	3	pompe circuit solaire Q5 (QX23-N)
2	sonde collecteur solaire B6 (BX21-M)	4	sonde ballon B3 - bornier M2 (9-10) dans chaudière

Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.

En utilisant le Régulateur d'Ambiance, acceder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants:

MENU	LIGNE DE PROGRAMME	VALEUR À CONFIGURER	DESCRIPTION
CONFIGURATION	6020 Solaire EC$	Activation de la fonction solaire

Ci-après la liste des paramètres utilisables. En cas d'utilisation de panneaux solaires munis de tubes sous vide, activer la fonction de protection spécifique (paramètres 3830, 3831):

MENU	LIGNE DE PROGRAMME	VALEUR DESCRIPTION
CONFIGURATION	3810 Défaut 8°C	Différence de température entre collecteur et sonde solaire ballon pour activation pompe solaire
	3811 Défaut 4°C	Différence de température entre collecteur et sonde solaire ballon pour arrêt pompe solaire
	3850 Défaut "----"	Température au-dessus de laquelle la pompe du collecteur est activée (uniquement si la température maximum du ballon n'est pas atteinte)

Acceder au menu 3

(paragraphe 5.2)

SOLAIRE	3830 Défaut "----"		Temps maximum blocage pompe solaire si la température du collecteur atteint sa valeur maximum (paramètre 3850) dans le temps minimum de circulation (paramètre 3831)
	3831 Défaut 30s Temps minimum de circulation pompe collecteur

Le symbole affiche signale que la pompe de l'installation solaire est en fonctionnement pour chauffer le ballon.

10.PROGRAMMATIONPARAMÉTRES

10.1 INSTALLATION DE CHAUFFAGE

Panneau de commande			MENU CIRCUIT CHAUFFAGE CR 1, 2, 3		Valeur d'usine	Minimum	Maximum
CR1	CR2	CR3
700	1000	1300	Éteint-protection antigel d'ambiance : la chaudière s'allume lorsque la température ambiente est < 6 °CAutomatique : la température du local àchauffer dépend de la plage horsere sélectionnéeRéduit : la température du local àchauffer correspond à la température modeRéduitConfort : la température du local àchauffage correspond à la températureConfort	-	Confort	-
710	1010	1310	Température ambiente de comfort	°C	20	Réduite	Confort maximum
712	1012	1312	Température ambiente mode Réduit	°C	16	Fluide anti-gel	Confort
714	1014	1314	Température ambiente mode Antigel	°C	6	4	Réduite
720	1020	1320	Sélection de la courbe climatique pour sonde externe	-	1,5	0,1	4
730	1030	1330	En présence de sonde externe et avec le mode de fonctionnement automatique, on a le contrôle automatique du chauffage (ON-OFF) en fonction de la température (externe) sélectionnée	°C	---	8	30
740	1040	1340	Valeur minimum de départ(p. ex. avec la fonction de départ modulante active)	°C	25	8	Consignemax
741	1041	1341	Valeur maximum de départ(p. ex. avec la fonction de départ modulante active)	°C	80	Consignemini	95
742	1042	1342	Température de départ en présence d'unité d'ambiance( --- = activation départ modulant)	°C	80	Consignemini	Consignemax
750	1050	1350	Importance de la température ambiente par rapport à la température externeret inversement (fonction influence de l'ambiance) :--- %: climatique pure1 ÷ 99 % : climatique avec compensation ambiente100 % : ambiente pure	%	50	1	100
760	1060	1360	Différentiel d'accret de la chaudière en fonction de la température ambiente désirée	°C	0,5	0,5	4
809	1109	1409	La pompé de la chaudière et la pompé du circuit restent actives 24h	-	non	-	-
834	1134	1434	Temps de fermeture de la vanne de mélange pour la basse température	s	180	30	873
850	1150	1450	Il est recommendé d'utiliser la fonction « Manuel »	-	arrêt
851	1151	1451	Température de départ à laquelle la fonction sèche-chape	°C	25	0	95
855	1155	1455	Température de départ actuelle de la fonction sèche-chape	°C	-	-	-
856	1156	1456	Jour de la semaine lors de l'activation de la fonction sèche-chape	-	-	-	-

CR = Circuit de chauffage

10.2 INSTALLATION EAU CHAUBE SANITAIRE

Panneau de commande	MENU CIRCUIT SANITAIRE		Valeur d'usine Minimium Max
1600	Type de fonctionnementArrêt = point de consigné égal à consigne antigelMarche = point de consigne nominaleco = préchauffage désactivé	-	marche --
1610 Point deconsigne nominal du circuit sanitaire °C 60 35 60
1612	Point de consigne du circuit sanitaire réduit	°C	35	8
1620	Activation de la programmation hora	-	24h/24	-
1640	Type de fonctionnement de la fonction anti-légionellose :ArrêtPériodiqueJour de semaine fixe	-	arrêt	--
1641 Jours entre une fonction anti-légionellose et l'autre (1 ÷ 7)	-	7	-	-
1642 Jour de la fonction anti-légionellose (de lundi à dimanche)	-	Lundi	-	-
1644	Heure de début de la fonction anti-légionellose	-	---	-
1660	Mode d'utilisation de la pompé de recirculation ECS	-	Libération ECS	-
1663	Température à laquelle la pompé de recirculation ECS s'accrite	°C	45	8

10.3 PARAMÉTRES DIVERS

Panneau de commande	MENU DE CONFIGURATION		Valeur d'usine
5710	Activation di circuit de chauffage 1		marche
5721	Activation di circuit de chauffage 3		arrêt
5730	Configuration de la sonde ECS en fonction du type de chaudière(accumulation ou instantanée)
5731	Type d'actionneur pour le contrôle de la priorité ECS		Vanne directionnelle
5970	Capteur de priorité ECS (pour chaudières de type instantané)		-
5971	Position du contact au repos		-
5973...5976	Paramètres pour la détermination du début d'eau du prélèvement sanitaire		-
5977	Entrée pour thermostat d'ambiance d'un des circuits de chauffage		Thermostat d'ambiance zone 1
5978			-
6020	Multifonction : il est possible de configurer manuellement les entrées et les sortiesCircuit chauffage 1, 2 ou 3 : gère une zone mélangée (1, 2 ou 3 - chapitre 6)Régulateur temp. retour : pas utilisé		-
6021			-
6022	Solaire ECS : gère une installation solaire avec 2 sondes et une pompe (chapitre 8)Régulateur/pompe première : pas utilisé		-
6024	Pas utilisés		-
6026			-
6028			-
6030...6038	Voir chapitre 10		-
6040...6045	Voir chapitre 10		-
6046...6068	Voir chapitre 10		-
6097	Type de sonde utilisé pour le collecteur solaire		Pt 1000
6200	Enregistrement de toutes les sondes connectées dans la sonde et dans les accessoires (paragraphe 5.2)		-
6212	Information producteur		-
6213	Information producteur		-
6215	Information producteur		-
6217	Information producteur		-
6230	Information producteur		-
6231	Information producteur		-
6704	Activation visualisation code interne		oui
6705	Code interne de l'erreur actuellément présente		-
6706	Phase du brûleur où l'erreur est apparue		-
6710	RAZ d'une alarme externe (chapitre 10)		non
6800	Dernière erreur survenue		-
6805	Code interne de la的最后一erreir erreur survenue		-
6806	Phase du brûleur de la的最后一erreir erreur survenue		-
de 6810 à 6996	Journal des erreurs précédentes		-

Les configurations illustrées sont valables également pour les autres reliais/sondes/entrees de la carte, comme par exemple le reliais QX1 (ligne 5890) ou les sondes BX2 (ligne 5931) et BX3 (ligne 5932).

11. AUTRES FONCTIONS

En plus des paramétrages précédemment décrits, il est possible de configurer les entrées et les sorties en fonction des exigences de l'installation. Les exemples suivants montrent la sortie relais QX21 et la sonde BX21 de l'accessoire, mais cela est également valable pour les reliats QX22, QX23 et la sonde BX22. Dans tous les cas, il est nécessaire de régler l'accessoire sur « Multifonction

MENU Ligne	DE PROGRAMME PARAMÉTRE VALEUR À CONFIGUGER DESCRIPTION
CONFIGURATION	6020 Fonction module d'extension 1 Multifonction Activation de la fonction solare

11.1 POMPE DE RECIRCULATION ECS

En cas d'utilisation d'unallon pour l'eau chaude sanitaire, il est possible de controller la pompe de recirculation. L'activation de la fonction est liée à la programmation horaire de l'ECS. Pour réduire les pertes de circulation, la fonction active la pompe pendant 10 minutes, suivie d'une pause de 20 minutes. Se servir du panneau de commande pour acceder au menu 2, comme cela est décrit au chapitre 5 :

MENU Ligne	DE PROGRAMME VALEUR DESCRIPTION
CONFIGURATION	6030	Pompe bouclage ECS Q4	Activation de la pompe de recirculation ECS ( sortie relais QX21)
	6040	Sonde circulation ECS B39	Activation de la sonde de recirculation ECS (sonde BX21)
EAU CHAUBE SANITAIRE	1663	d'usine = 45 °C	Température circuit ECS en-dessous de laquelle la pompe est activé (consigne de recirculation)

11.2 INSTALLATION SOLAIRE POUR PISCINE

Le chauffage de la piscine à l'aide de panneaux solaires peut avoir lieu de la façon suivante.

1	Sonde ballon solaire B31 (BX22-M)	5	Pompe de la piscine (QX21-N)
2	Sonde collecteur solaire B6 (BX21-M)	6	Sonde de retour chauffage piscine - bornier M2 dans chaudière
3	Pompe circuit solaire Q5 (QX23-N)	7	Piscine
4	Sonde ballon B3 - bornier M2 (9-10) de chaudière

Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotechnique.

Effectuer la configuration comme cela est decrit au chapitre 8. Le système est maintainant configuré pour l'utilisation des panneaux solaires pour l'eau chaude sanitaire. Se servir du panneau de commande pour acceder au menu 2, comme cela est decrit au chapitre 5:

MENU	LIGNE DE PROGRAMME	VALEUR	DESCRIPTION
CONFIGURATION	5931	Sonde piscine B13	Activation de la sonde de la piscine (Entrée sonde BX2)
	6030	Ppe/vanne piscine sol K18	Activation de la pompe pour rechauffer la piscine (Sortie relat QS21)
EAU CHAUBE SANITAIRE	6046	Libération piscine, solaire	Activation pour le chauffage de la piscine (par exemple, avec flotteur ou commande manuelle)

L'utilisation du contact H2 est importante car elle assure le bon fonctionnement du système en permettant l'échange de chaleur avec la piscine seulement si celle-ci le permet. S'assurer ensuite que la piscine est réalisée d'eau et fonctionnelle.

11.3 DEMANDE DE CHALEUR GÉNÉRALE

Une commande de chaleur générale est une demande qui ne provient pas de l'un des trois circuits de chauffage disponibles et/ou du circuit d'ECS. Cette demande est appelée demandé appeareil et sert pour fournir de la chaleur à des unités externes, comme par exemple pour chauffer l'eau d'une piscine.

Pour activer cette fonction, il est nécessaire de procéder à la configuration suivante. Se servir du panneau de commande pour acceder au menu 2, comme cela est décrit au chapitre 5:

MENU	LIGNE DE PROGRAMME	PARAMÈTRE VALEUR DESCRIPTION
CONFIGURATION	6030 Sortie relais QX21 module 1	Ppe circuit. consomm. 1 Q5	Activation de la pompe pour la demande externe 1
CIRCUIT	6046 Fonction entrée H2 module 1	Demande circuit consomm. 1	Contact pour la demande externe 1
CONSOMMATEURS 1	1859	Point de consigné température de départ chauffage circuit consomm. 1	valeur d'usine = 70 °C
			Température de départ chauffage pour la demande externe 1

Si la demande d'un apparéil est fournie par le biais d'un signal analogique 0-10 V, il faut régler le paramètre 6046 sur « Demande apparéil CR1 10V » Il faut en outre régler la caractéristique du signal en utilisant les paramètres :

6049

Valeur tens. 1 H2 module 1

6050

Valeur fonct. 1 H2 module 1

6051

Valeur tens. 2 H2 module 1

6052

Valeur fonct. 2 H2 module 1

11.4 AUTRES CONFIGURATIONS

Ci-après d'autres configurations représentées de façon succincte :

Relais QX21

Sortie d'alarme K10 Alarme (p.	ex.: copropriété)
Pompe primaire Q14 Pompe activée à chaque demande de chauffage ou demande externe
Programme horsaire 5 K13 Cont.	act commandé par le « programme horsaire aux »
Demande rafraîch. K28 Demande	de froid par le circuit du froid 1
Remplissage d'eau K34	Vanne de chargement automatique chaudière
Arrêt ventilateur K38	Commande ventilateur externe

Sonde BX21

Sonde gallon stockage B4	Sonde gallon pour le chauffage (supérieur)
Sonde gallon stockage B41	Sonde gallon pour le chauffage (inférieur)
Sonde gallon stockage B42	Troisième sonde gallon pour chauffage (à la moitié du gallon)

Entree H2

Message erreur/alarme Signal d'alarme externe
Interrupteur débit chaudière	Commande fluxostat de chaudière (à utiliser uniquement si elle n'est pas dejareshenu la chaudière)
Thermostat chaudière	Commande thermostat de chaudière (à utiliser uniquement si elle n'est pas dejareshenu dans la chaudière)
Demande circ. consom.1 10V	Demande externe 1 avec signal 0-10V (*)
Mesure de pression 10V	Mesure de pression avec signal 0-10V (*)
Puisance prescrite 10V	Réglage de la puissance de la chaudière en fonction du signal 0-10V (*)

• Pour pouvoir utiliser les fonctions, il est nécessaire de configurer la caractéristique du signal analogique en utilisant les paramétresprésents dans le menu Configuration du Régulateur d'Ambiance :

6049

Valeur tens. 1 H2 module 1

6050

Valeur fonct. 1 H2 module 1

6051

Valeur tens. 2 H2 module 1

6052

Valeur fonct. 2 H2 module 1

12. LIST DES ANOMALIES

E	Anomalie Description	anomalie
10 Capteur sonde extérieure	Circuit de chauffage activé sans aucune commande (thermostat, apparéil d'ambiance ou apparéil externe) ou sonde externe en panne
84	BSB, conflit d'adresse	2 appareils d'ambiance ou plus configurés pour le même circuit de chauffage
98	Module additionnel 1	Accessoires AGU 2.550 non détecté ou non reconnu
99	Module additionnel 2	Accessoires AGU 2.550 non détecté ou non reconnu
373	Module additionnel 3	Accessoires AGU 2.550 non détecté ou non reconnu
30 Snde départ 1 Sonde du circuit mélangié 1 non détectée
32 Snde départ 2 Sonde du circuit mélangié 2 non détectée
260 Snde départ 3 Sonde du circuit mélangié 3 non détectée
335 BX21 aucune fonction Sonde BX21 non configurée
336 BX22 aucune fonction Sonde BX22 non configurée
324 BX mêmes capteurs Deux sordes ou plus sont configurées pour la même fonction
52 Sonde ECS 2 Sonde sanitaire solaire non détectée
73 Sonde collecteur 1 Sonde collecteur solaire non détectée
57 Sonde circulation ECS Sonde de circulation ECS non détectée
243 Sonde piscine Sonde de la piscine non détectée
25	Sonde chaudière au bois	Sonde de la chaudière à biomasse non détectée
346	Pompe chaud. Q10absente	Pompe de la chaudière à biomasse non détectée

13. CARACTERISTIQUES TECHNIQUES

Alimentation	Tension d'alimentation	230 VCA (± 10 %)
	Fréquence de fonctionnement	50/60 Hz
	Puisance absorbée	4 VA
	Fusible d'alimentation (alimentation et sorties)	max. 10 AT
Câblage	fil rigide ou flexible (torsadé ou à embout)	-
	unipolaire	0,5 ÷ 2,5 mm²
	bipolaire	0,5 ÷ 1,5 mm²
Données fonctionnelles	Classe logiciel	A
	Mode d'opération EN 60 730	1b (opération automatique)
Entrées	Entrée numérique H2	-
	très BASSE tension de sécurité pour contact propre	-
	contact en basse tension	-
	tension avec contact ouvert	12 V CC
	courant avec contact fermé	3 mA CC
	Entrée analogique H2	-
	très BASSE tension de protection	-
	plage	0 ÷ 10 VCC
	résistance interne	> 100 kΩ
	Entrée L	230 VCA (± 10%)
	résistance interne	> 100 kΩ
	Entrée capteurs BX21, BX22	NTC 10k
	câbles de raccordement admis (cuivre) -
	section	mm²	0,25	0,5	0,75	1,0	1,5
	longueur maximum	m	20 40	60 80	120
Sorties	Relais de sortie	-
	plage de courant	0,02 ÷ 2 (2) A CA
	courant d'appli maximaum	15 A pour ≤ 1 s
	courant maximum (pour tous les relais) 6 ACA
	plage de tension	24 ÷ 230 VCA (pour contact propre)
Interface	BSB	connexion avec 2 câbles, non interchangeables
	longueur unité de base - dispositifs périphériques	max. 150 m
	longueur totale	max. 300 m (capacité maximum du cable 60 nF)
	section du câble	0,5 mm²
N° maximum de chaudière pouvant être connectées en cascade		16

INHALT

8.3 CAZUL 3 - Conectarea termostatel de ambient pour ou instalatie cu mai multe zone de joasa temperatura .97

8.4 CAZUL 4 - Conectarea termostatelor de ambient pursuant o instalatie cu mai multe zone de joasa temperatura

cu valve de zona dotate cu microintrerupatoare de sfarsit de cursa 98
9. INSTALATIA SOLARADEPREPARAREAPEICALDE MENAJERE 98
10. SETAREAPARAMETRILOR 99
10.1 INSTALATIA DE INCALZIRE 99
10.2 INSTALATIA DE APÁ CALDA MENAJERA 100
11. FUNCII 101
11.1 POMPDA DE CIRCULATIE A CIRCUITULUI DE APA CALDA MENAJERA 101
11.2 INSTALATIA SOLARÄ PENTRU PISCINA 101
11.3 CERERE DE CALDURA GENERICA 102
11.4 ALTE CONFIGURÄRl 102
12. LISTÄ ANOMALII 103
13. CHARACTERISTIC TEHNICE 103

Partes électricas en tension, peligro de descargas électricas.

INFORMACION IMPORTANTE
