Type de produit	Unité centrale (boîtier PC)
Marque	Sharkoon
Modèle	VS7 Window
Format	ATX
Couleur	Noir
Dimensions (L x l x H)	45,0 x 22,1 x 47,3 cm
Poids	Environ 6,5 kg
Matériau du panneau latéral	Acrylique (fenêtre)
Emplacement pour carte mère	Mini-ITX, Micro-ATX, ATX
Connectique avant	2x USB 3.0, 1x prise audio
Baies de stockage internes	2x 3,5" ou 2,5", 2x 2,5"
Baies externes	1x 5,25", 1x 5,25" ou 3,5"
Ventilation préinstallée	Avant : 2x 120 mm, Arrière : 1x 120 mm LED
Emplacements de ventilation libres	Latéral : 2x 120 mm, Haut : 3x 120 mm ou 2x 140 mm
Support radiateur	Avant : jusqu'à 360 mm, Haut : jusqu'à 360 mm, Arrière : 120 mm
Longueur maximale de la carte graphique	40 cm
Hauteur maximale du refroidisseur CPU	16,5 cm
Longueur maximale de l'alimentation	24 cm
Filtre anti-poussière amovible	Oui, à l'avant et en haut
Fonctions principales	Montage sans outil, gestion des câbles, peinture intérieure, espace supplémentaire pour l'alimentation
Entretien et nettoyage	Filtres amovibles lavables, nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Filtres, vis, ventilateurs disponibles en option
Contenu du colis	Boîtier VS7 Window, kit d'accessoires

FOIRE AUX QUESTIONS - VS7 Window Sharkoon

Comment installer une carte mère au format ATX dans le Sharkoon VS7 Window ?

Fixez la carte mère sur les entretoises prévues dans le boîtier. Utilisez les vis fournies dans le kit d'accessoires. Le boîtier supporte les formats Mini-ITX, Micro-ATX et ATX.

Quelle est la longueur maximale d'une carte graphique compatible ?

La longueur maximale autorisée est de 40 cm. Assurez-vous que votre carte graphique ne dépasse pas cette mesure pour un montage sans problème.

Le boîtier Sharkoon VS7 Window est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez l'acheter séparément. Le boîtier peut accueillir une alimentation standard ATX jusqu'à 24 cm de longueur.

Comment installer un disque dur 3,5 pouces dans le VS7 Window ?

Utilisez les cages à disques amovibles. Insérez le disque dur 3,5 pouces dans le tiroir et fixez-le avec les vis ou les rails fournis. Ensuite, glissez le tiroir dans la cage correspondante.

Quels types de ventilateurs puis-je installer supplémentaires ?

Vous pouvez ajouter jusqu'à 2 ventilateurs de 120 mm sur le panneau latéral et 3 ventilateurs de 120 mm ou 2 de 140 mm sur le panneau supérieur. Des ventilateurs de 120 mm sont déjà préinstallés à l'avant et à l'arrière.

Le panneau latéral en acrylique est-il résistant aux rayures ?

L'acrylique est moins résistant aux rayures que le verre trempé. Manipulez-le avec précaution et évitez les nettoyants abrasifs. Utilisez un chiffon doux et un nettoyant non agressif.

Comment nettoyer les filtres anti-poussière du Sharkoon VS7 Window ?

Les filtres sont amovibles et se nettoient à l'eau tiède savonneuse. Laissez-les sécher complètement avant de les remettre en place. Un nettoyage régulier améliore la circulation d'air.

Puis-je installer un système de refroidissement liquide dans ce boîtier ?

Oui, le boîtier supporte des radiateurs jusqu'à 360 mm à l'avant et sur le dessus, ainsi qu'un radiateur de 120 mm à l'arrière. Vérifiez les épaisseurs maximales : 5,9 cm à l'avant, 5,0 cm sur le dessus.

Comment gérer les câbles dans le VS7 Window ?

Le boîtier dispose d'un système de gestion des câbles avec des passages derrière la carte mère. Utilisez des colliers de serrage pour fixer les câbles et maintenir un flux d'air optimal.

Quelle est la hauteur maximale du refroidisseur CPU compatible ?

La hauteur maximale autorisée est de 16,5 cm. Vérifiez les dimensions de votre refroidisseur avant l'achat pour assurer un montage sans conflit avec le panneau latéral.

MODE D'EMPLOI VS7 Window Sharkoon

VS7

Manual · Anleitung · Manuel · Manuale dell'utente

Handleiding · Instrukcja · Hasznalati utmutató · Manuál

Руковский ВО польбователя - El Kitabí 使用說明・マ ニュアル

• Spezifikationen
• Spécifications
• Specifiche tecniche
• Especillasiones
• Especificações
• Specifications
• Specyfikacja

Muszaki adatok
- Technické udaje
- TextHnueckne xapaKtpncTnkn
- Ozellikler
·規格
·仕樣

General:
VS7
VS7 Window

■ Form Factor	ATX	ATX
■ Expansion Slots	7	7
■ Interior Painting	✓	✓
■ Tool-Free Devices Installation	✓	✓
■ Cable Management System	✓	✓
■ Side Panel	Metal	Acrylic
■ Color Versions	Black	Black
■ Dimensions (L x W x H)	45.0 x 22.1 x 47.3 cm	45.0 x 22.1 x 47.3 cm

1/0:

USB 3.0 (Front)	2	2
Audio (Front)	✓	✓

Drive Bays:

5.25"	1	1
5.25" or 3.5" External	1	1
5.25" to 3.5" Bay Cover	1	1
3.5" or 2.5"	2	2
2.5"	2	2

Fan Configuration:

■ Front Panel	1x 120 mm Fan (Pre-Installed) or Radiator (Optional)	2x 120 mm Fan (Pre-Installed) or Radiator (Optional)
■ Rear Panel	1x 120 mm Fan (Pre-Installed)	1x 120 mm LED Fan (Pre-Installed)
■ Side Panel	2x 120 mm Fan (Optional)
■ Top Panel		3x 120 mm or 2x 140 mm Fan (Optional)

Compatibility:

Mainboard	Mini-ITX, Micro-ATX, ATX	Mini-ITX, Micro-ATX, ATX
Max. Length Graphics Cards	40.0 cm	40.0 cm
Max. Height CPU cooler	16.5 cm	16.5 cm
Max. Length Power Supply	24.0 cm	24.0 cm
Max. Height Radiator incl. Fan (Front)	5.9 cm	5.9 cm
Max. Height Radiator incl. Fan (Top)		5.0 cm

Package Contents:

VS7/VS7 Window, Accessory Set

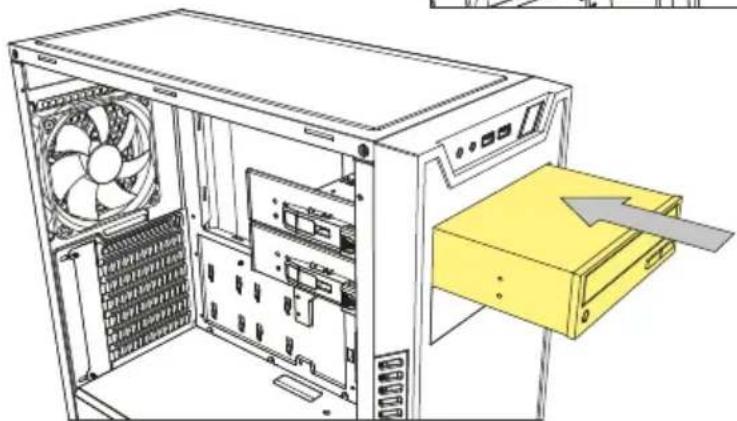

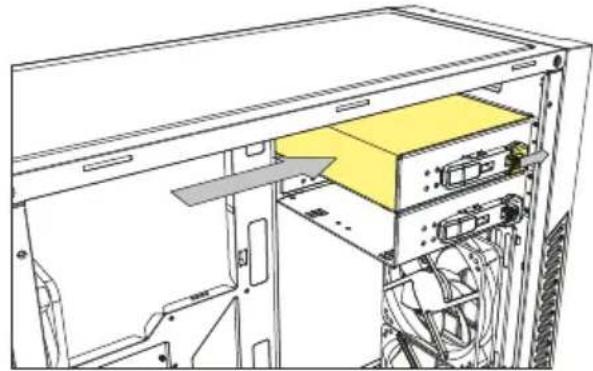

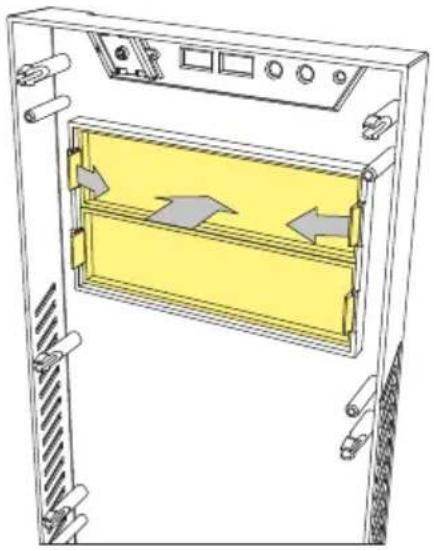

5.25" Device Installation

• Einbau 5,25"-Laufwerk
  Installation du périphérique 5,25"
• Installazione unità da 5,25'
• Instalación de dispositivo 5,25"
• 5,25" Instalação de dispositivo
  Installatie 5,25" apparatus

• 5,25" montaż urzadzen

• 5,25"eszkoz beszerelhetoseg
  Instalace 5,25" Jednotky
  YCTAHOBKa YCTPOINCTBa 5,25"

• 5,25" cihaz kurulumu
• 5.25^ 装置安装
• 5.25 ネンチデバイスの取付け

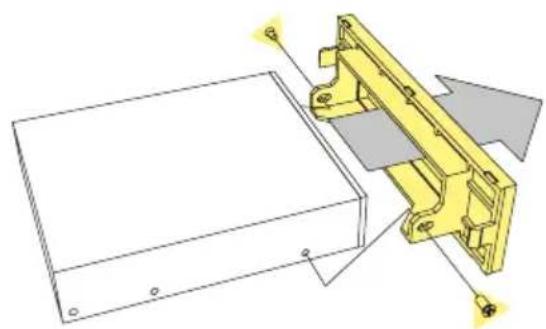

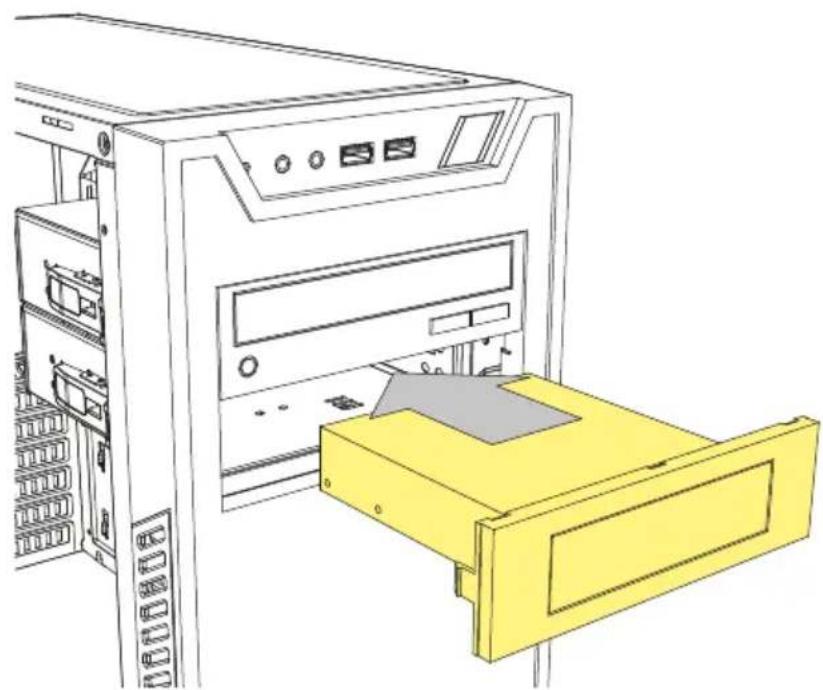

3.5" External Device Installation

• Einbau 3,5'-Laufwerk (External)
• Installation du périphérique externe de 3,5"
• Installazione unità esterna da 3,5'
• Instalación externa de dispositivo 3,5"
• Instalação de disposito external 3,5"
  Installatie 3,5^ apparatus (extern)
  3.5" zewnetrzn y montaż urzadzen

3.5" külso eszköz beszerelhetoseg
Instalace externi 3,5^ jednotky
YCTAHOBKa HDD 3,5"
- 3.5" harici cihaz kurulumu
- 3.5"外接装置安装
- 3.5 付款外付けデバイスの取付け

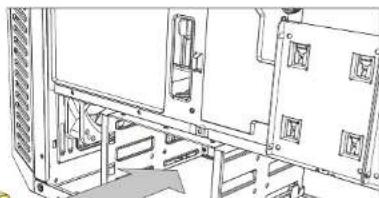

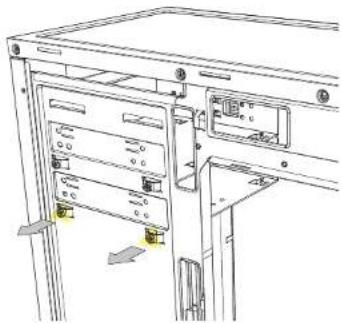

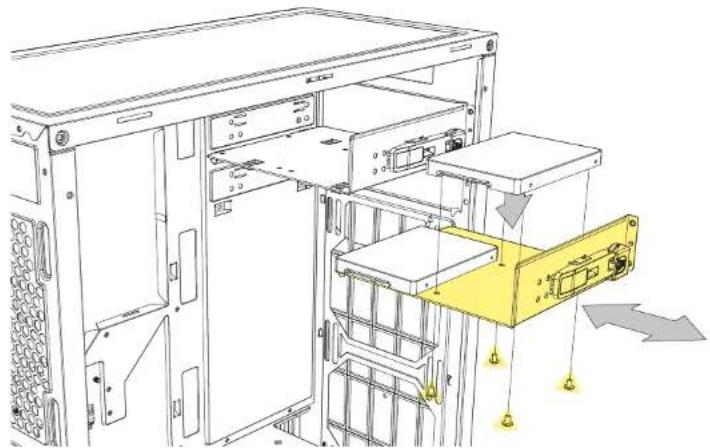

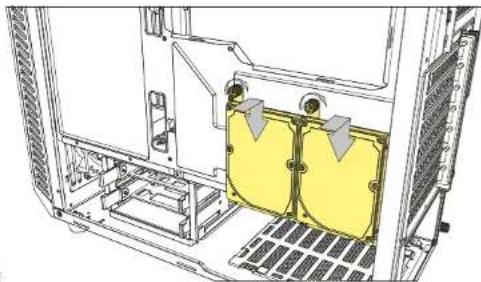

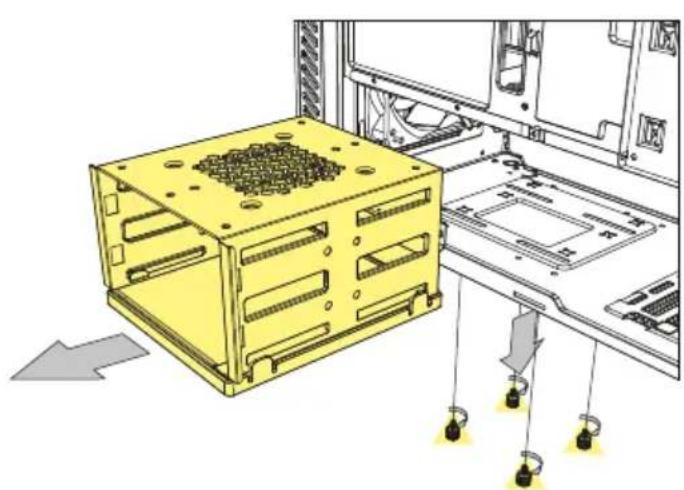

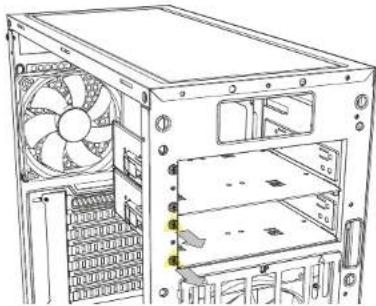

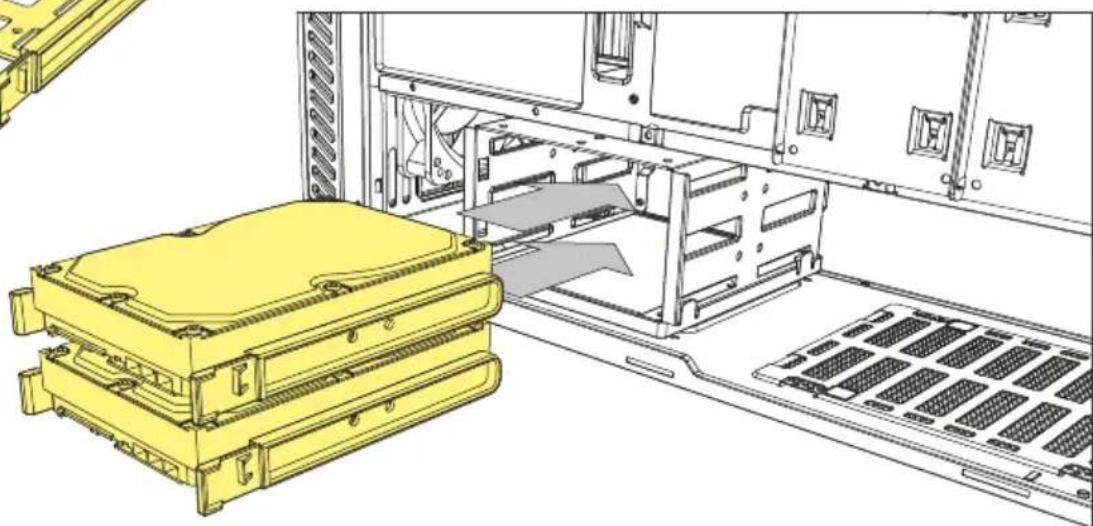

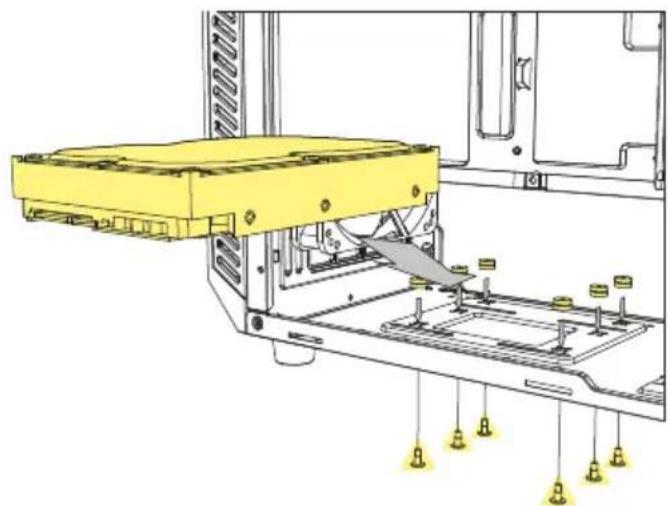

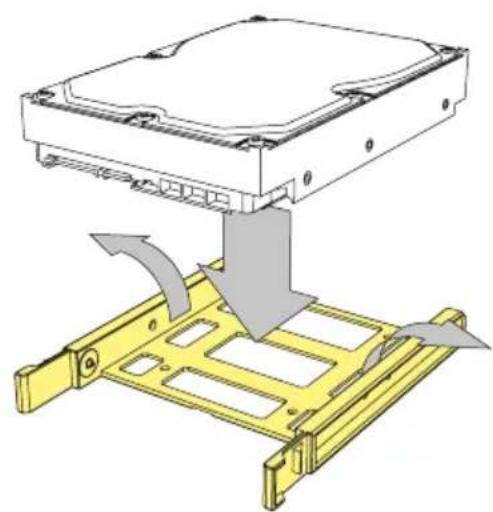

3.5" HDD Installation

• Einbau 3,5"-HDD
  Installation du disque dur de 3,5"
• Installazione HDD da 3,5
• Instalación de 3,5" HDD

• Instalação de 3,5" HDD
  Installatie 3.5" HDD
  Montaž dysku 3.5 cala

• 3,5" HDD beszerelhetoseg
  Instalace 3,5" HDD
  YcTaHObKa3,5"HDD

• 3.5" HDD kurulumu
  · 3.5 硬碟安装
• 3.5 ネンチ HDDの取付け

2.5HDD/SSD

Installation

Einbau 2,5-HDD/SSD
- Installation disque durSSD
- Installazione HOD/SSD du 2.5 m² (100 m²)
- Icariamento di 8.575 HPDD/600
- Installation de 2,5 HILDS - Installations dHDPS/SD 2.5"
10
1. Translational 2.5 HDD/SSD 3. 5"monotet HDP/SSD

-2,5" HDD/SSD baszarelhetosag
- Instalace 2.5 HDD/SSD
Yc1aHeBbHDD/SSD 2.5 3.5UPD/SDP 0
-25-HUSSD
2.5转SSD安装 1000000000000000000000000000000000000000000000000000

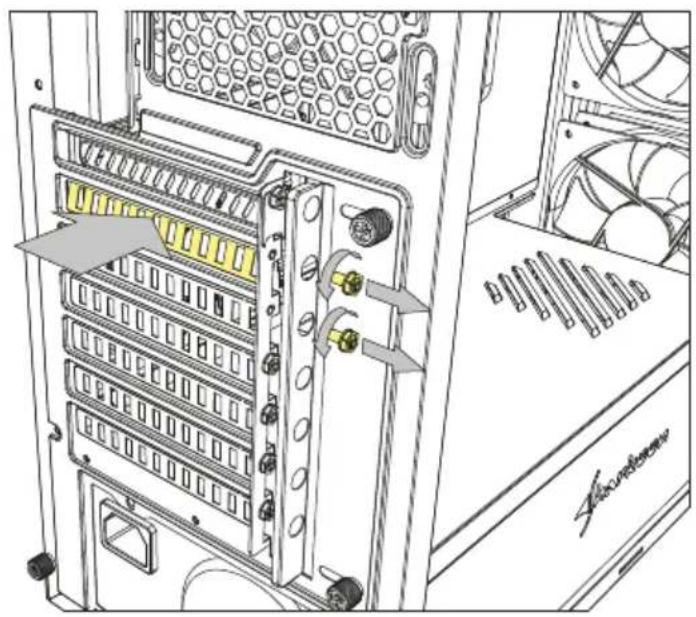

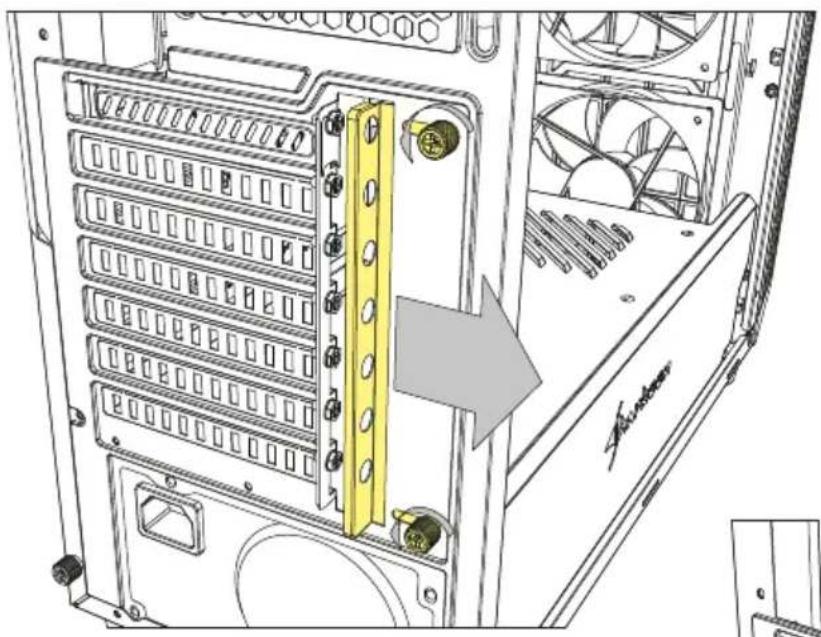

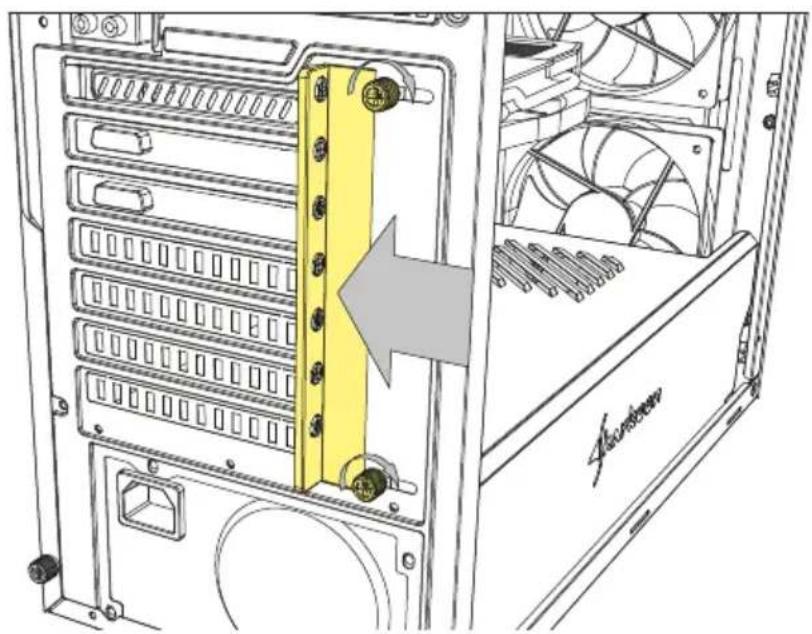

Add-On Cards Installation

• Einbau Erweiterungskarten
• Installation des cartes d'extension
• Installazione di schede aggintive
• Instalacion de tarjetas adiconiales
• Instalação de cartões adiconais
• Installatie uitbreidingskaarten
  Montazkart rozszerzen

Bovitokartya beszerelhetoseg
- Instalace karet na základní desku
YCTaHOBKa DOnOJIHNHTeNbHbIX KAPT
Eklenti kart kurulumu
·介面卡安装
增設力一の取付

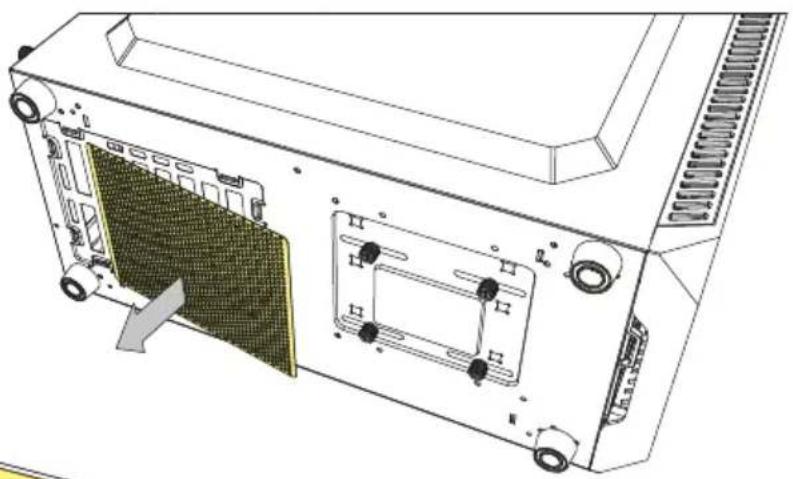

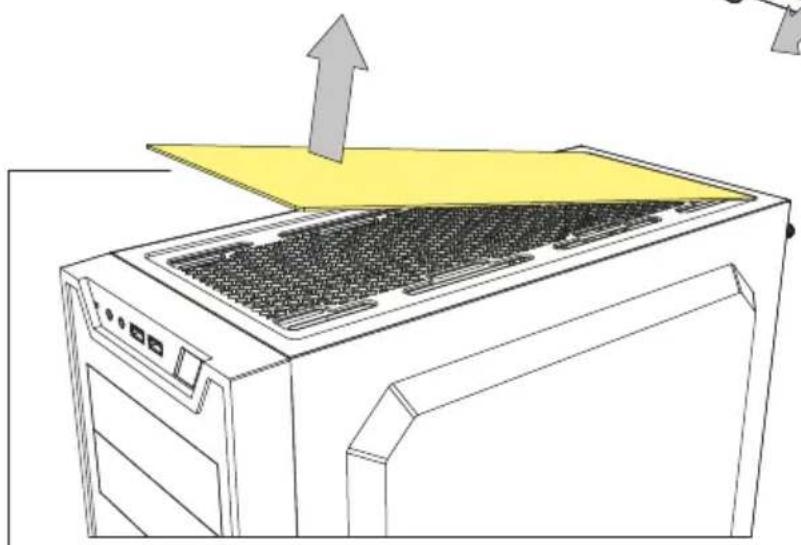

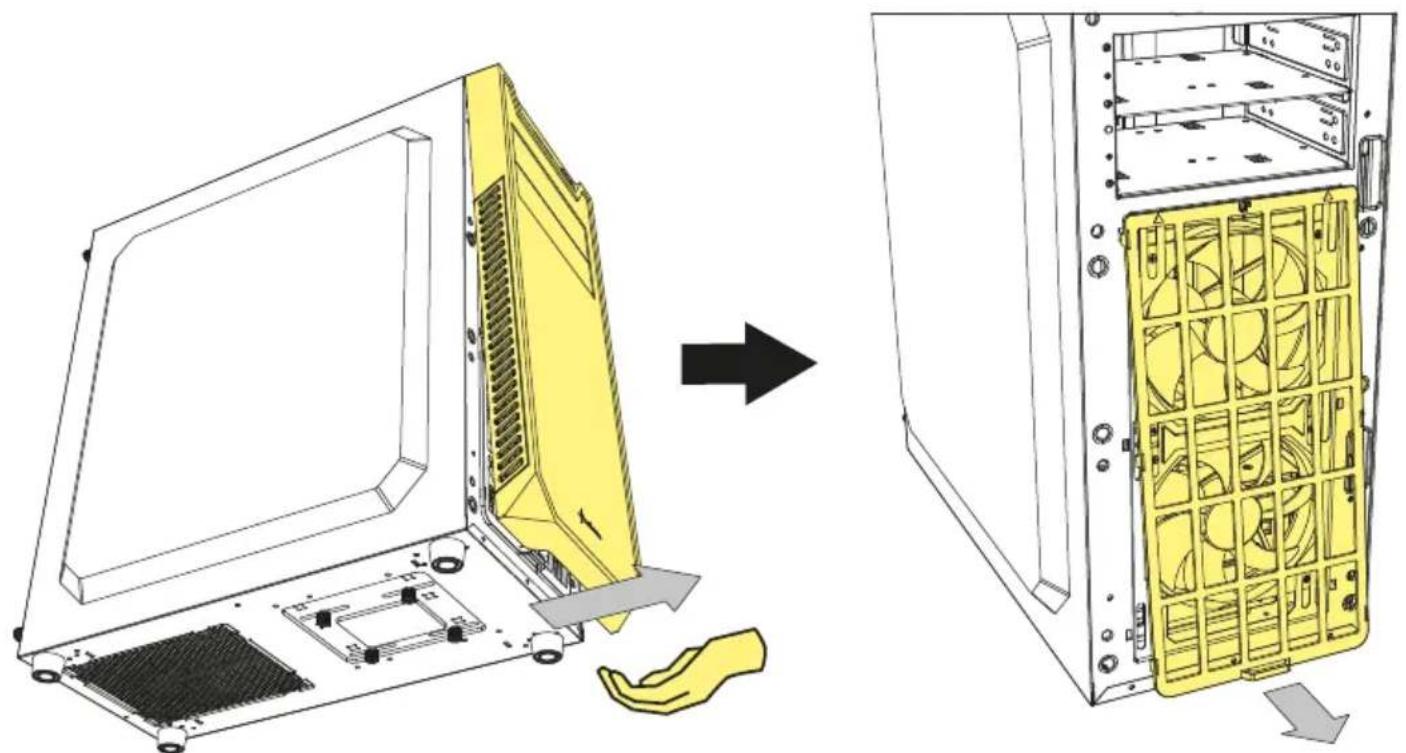

Detachable Dust Filter

• Herausnehmbarer Staubfilter
  Filtre anti-poussiere amovible
• Filtrato antipolvere rimovabile
• Filtró de polvo desmontable
• Filtró de poeira destacável
• Afneembaar stofffilter
• Odczepialny filtr przyciwkurzowy

Levehet porszuró
- Oddelitelny prachovy filtr
CbeMhblnblBeBOFnBbTp
- Sökulebilir toz filtrleri
- 可拆卸式防壓濾網
- 舍脱式ダトフルタ一

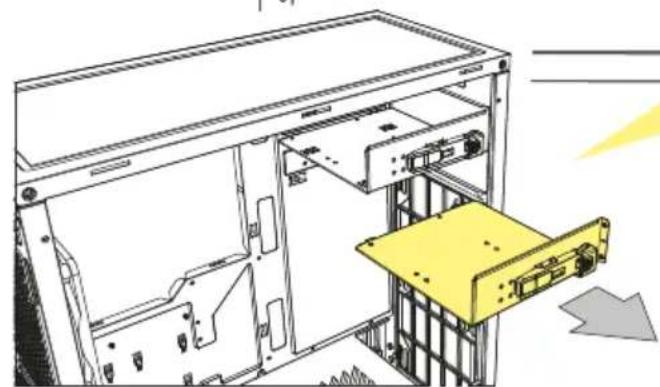

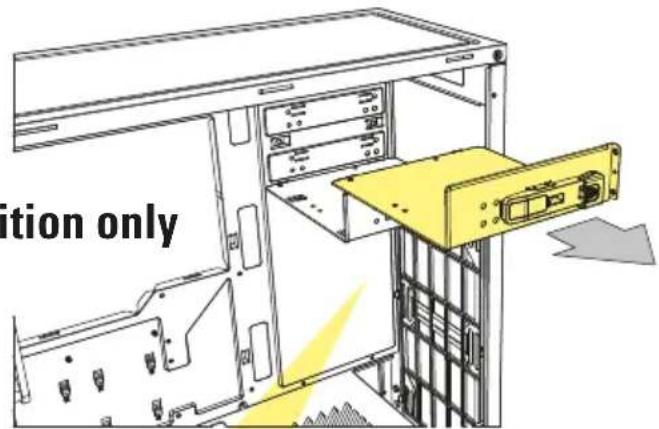

For window edition only

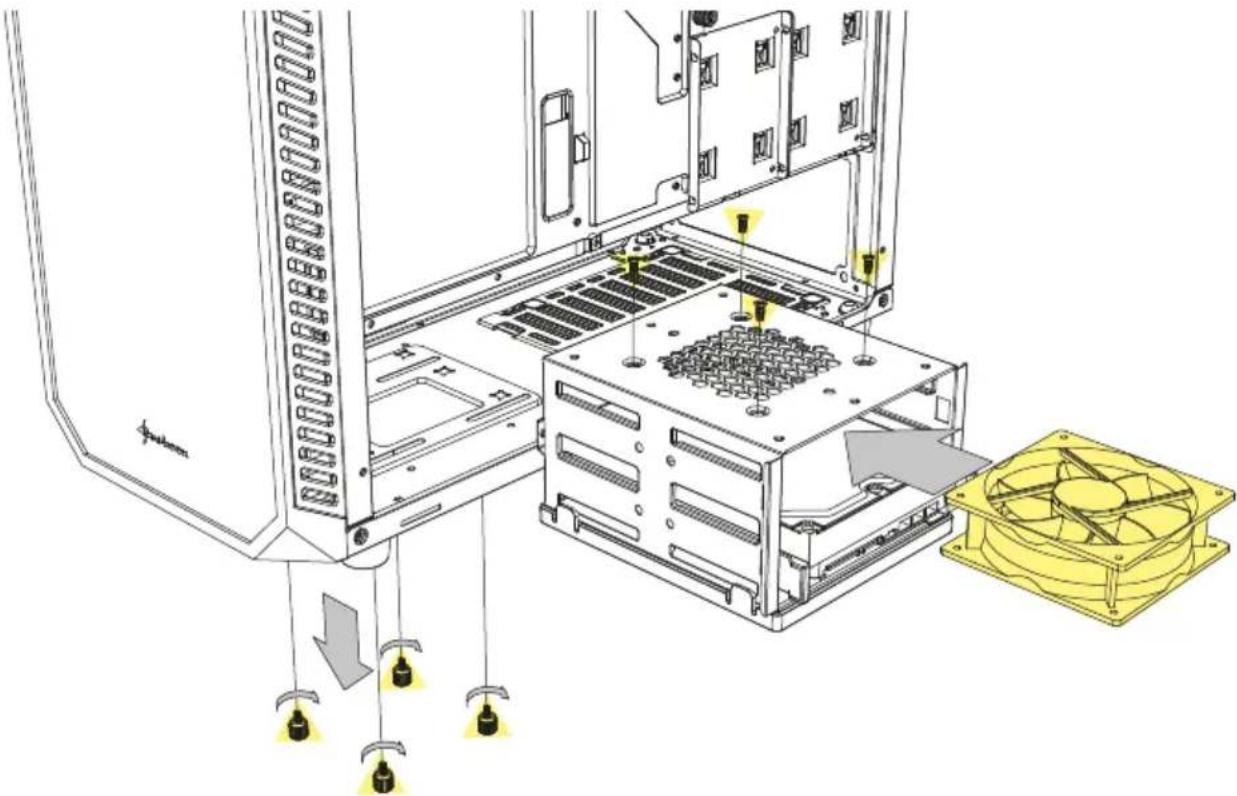

Optional HDD Cooling Solution

• Optionale HDD-Kuhlung
• Solution de refroidissement du disque dur en option
• Soluzione di raffreddamento extra per HDD
• Soluciones de refrigeración optional HDD
• Solutao de resfriamento optional HDD

• Optionele HDD-koeling
  Optymalne rozwiazanie do chlodzenia dysku

• Opeciaalis HDD-húteşi megoldás
  Volitelnéřeşéní chlazení HDD

• Oπuohánbha yctahOBka cuctembOxnaXdHnH HDD
  Istege bagli HDD soogutma czumu
• 硬碟散熱加強方案
  -HDD冷却強化才予

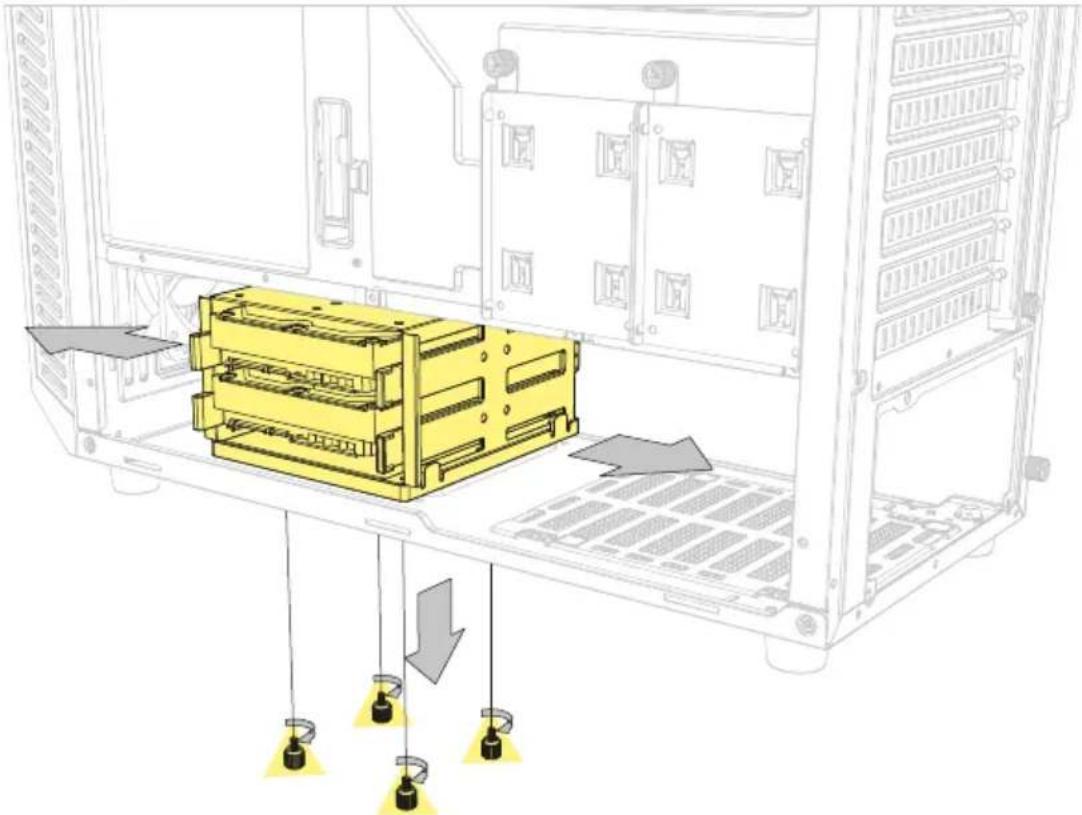

Extra Space for Power Supply Installation

• Zusätzlicher Platz für die Netzeil-Installation
• Espace supplémentaire pour l'installation de l'alimentation
• Spazio extra per l'installazione dell'alimentatore
• Espacio extra para la instalación de fuente de alimentación
• Espaço extra para a instalação da fonte de alimentação
  Extra ruimte voor installmentie van voeding

• Dodatkowe.), na montaz sasilacza

• Extra hely a tapegység szamára

• Extra prostor pro instalaci napajeciho zdroje
  -Дононтелhoe MeTo ДЯ уctahOBkn 6noka nHTaHn
• Güç kaynakı kurulumu icin ekstra alan
• 增加電源安裝空間
  電源二卜設置用の追加ス一又

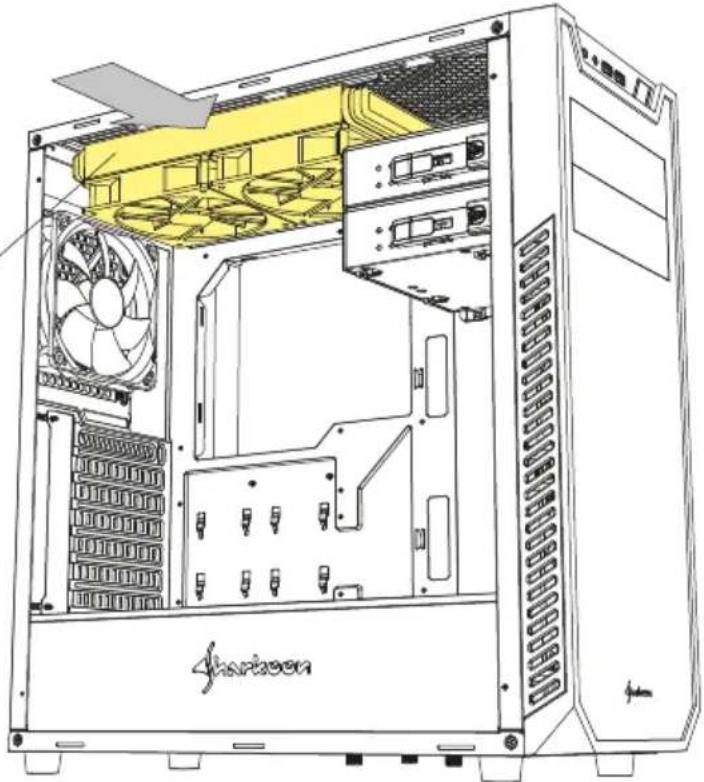

Top Panel Radiator Installation

Radiatoreinbau Gehäuseoberseite
- Installation du radiateur supérieur
- Installazione del radiatore pannello superiore
- Instalación de radiador en el panel superior
- Instalação do radiador do pailen superior
- Bovenpaneleel radiator installment
Montaž chlodnicny na gornym panelu

A radiatior felszerelse a felso panelre
Instalace chladice na horni panel
- YctahOBka paDnataOpa BepxHe naHenn
- Ust panel radyatori kurulumu
- 機殼上板水冷排安装
-トツフバネルラジ工一夕一の設置

For window edition only

120mm 140mm 240mm 280mm 360mm

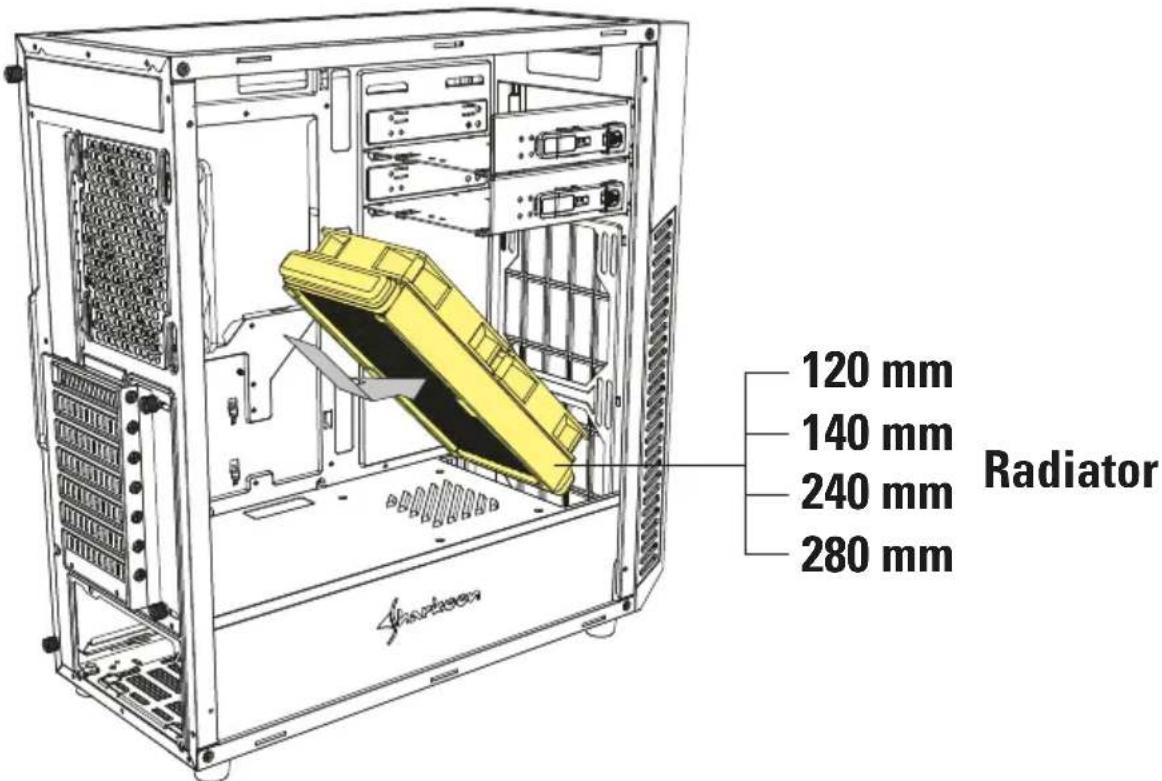

Front Panel Radiator Installation

Radiatoreinbau Gehausefront
- Installation du radiateur du panneau frontal
- Installazione del radiatore sul pannello frontale
- Instalación de radiador en el panel frontal
- Instalação do radiador no painel frontal
- Voorpaneel radiator installment
Montaž chlodnicny na panelu przednim

A radiatior felszerelse az elulso panrel
Instalace chladice na prední panel
- YctahOBka paadntopa nepeDne nane
- On panel radyatori kurulum
- 機殼前板水冷排安装
- フロトバーネルラジエーフローの設置

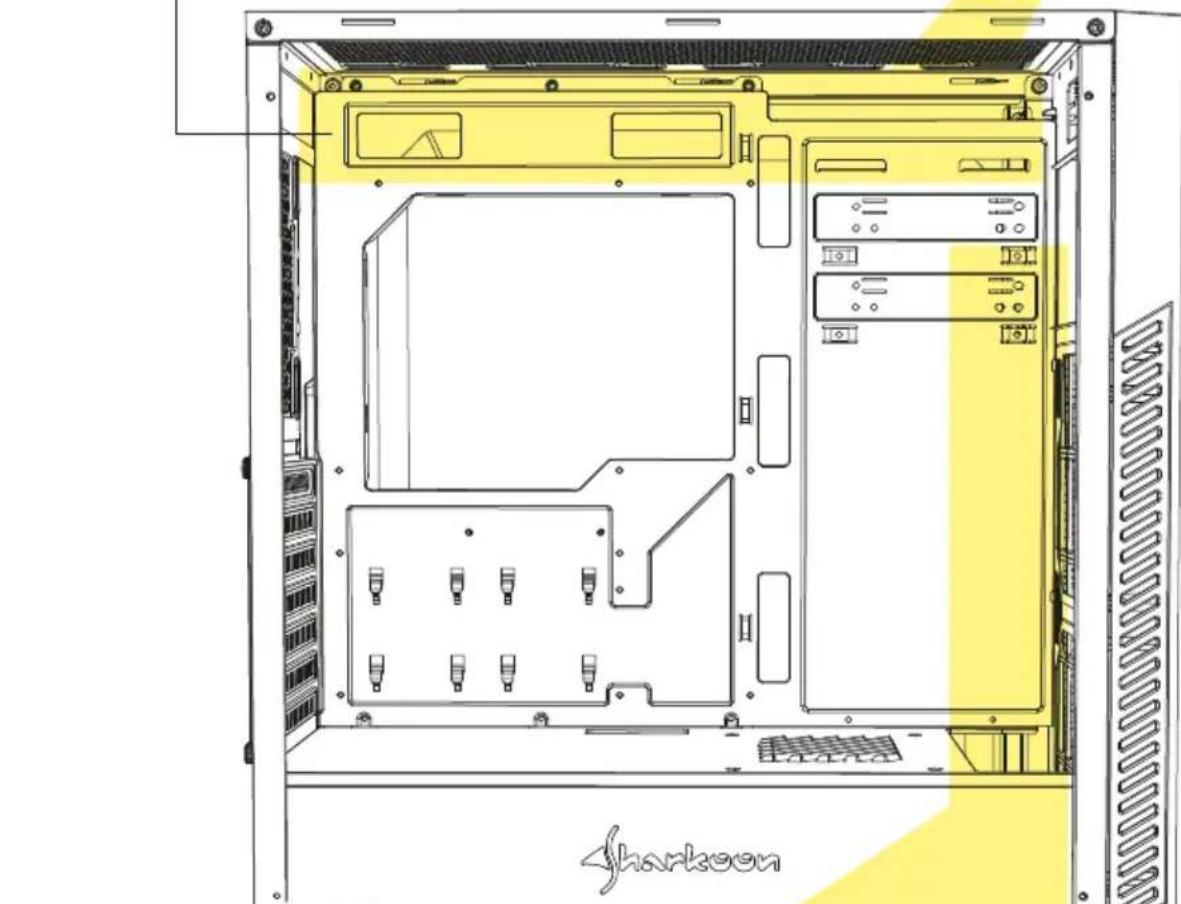

Extra Space for Radiator Installation

• Zusätzlicher Platz für die Radiator-Installation
• Espace supplémentaire pour l'installation de radiateur
• Spazio extra per l'installazione radiatore
• Espacio extra para la instalación de radiador
• Espaço extra para a instalação da radiador
• Extra ruimte voor installmentie van radiator
• Dodatkowe.), na montaz chlodnicy

Extra hely a radiator szamara
- Extra prostor pro instalaci chladice
-Дононтельhoe MecTo Дla усановк paanatopa
Radyator montaji ici ekstra alan
·增加水冷排安装空間
- 羼工一夕一設置用の追加大ご一

For window edition only

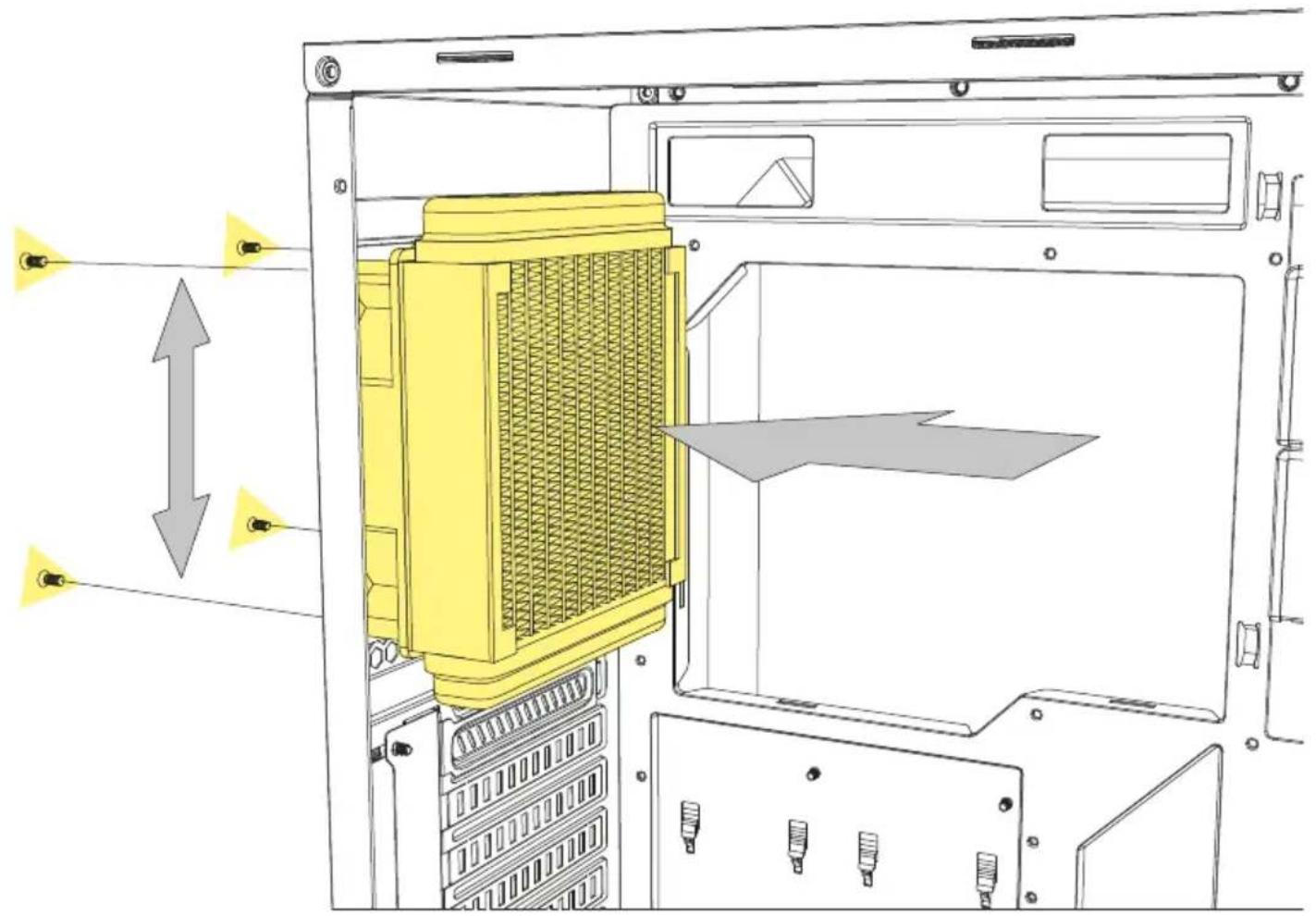

Rear Panel Radiator Installation

• Radiatoreinbau Gehäuserrückseite
• Installation du radiateur du panneau arrêté
• Installazione del radiatore pannello posteriore
• Instalación de radiador en el panel posterior
• Instalação do radiador no painel traseiro
• Installatie radiator op achterpaneel
  Montaz chftodnicny na panelu tylnym

A radiator felszerelése a hatsó panelre
Instalace chladice na zadni panel
- YCTaHOBka paDnAtopa 3aDHe nAHeH
- Arka panel radyatoru kurulumu
- 機殼後板水冷排安裝
- トーリルロ工一夕一の設置

120 mm Radiator

Legal Disclaimer

For potential loss of data, especially due to inappropriate handling, Sharkoon assumes no liability.

All named products and descriptions are trademarks and/or registered trademarks of the respective manufacturers and are accepted as protected. As a continuing policy of product improvement at Sharkoon, the design and specifications are subject to change without prior notice. National product specifications may vary. All rights reserved especially (also in extracts) for translation, reprinting, reproduction by copying or other technical means. Infringes will lead to compensation. All rights reserved especially in case of assignation of patent or utility patent. Means of delivery and technical modifications reserved.

Disposal of your old products

Your product is designed and manufactured with high quality materials and components, which can be recycled and reused.

When this crossed-out wheeled bin symbol is attached to a product, it means the product is covered by the European Directive 2012/19/EU. Please be informed about the local separate collection system for electrical and electronic products. Please act according to your local rules and do not dispose of your old products with your normal household waste. The correct disposal of your old product will help prevent potential negative consequences to the environment and human health.

Rechtliche Hinweise

Für evtl. auftretenden Datenverlust, insbesondere durch unsachgemäße Handhabung, übernimmt Sharkoon keine Haftung. Alle genommen Produkte und Bezeichnungen sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Hersteller und werden als geschützt anerkannt. Als ein Teil von Sharkoons Politik der fortwahrenden Produktverbesserung unterliegen Produktdesign und -spezifikationen Änderungen ohne vorherige Ankündigung. Die Spezifikationen können in verschiedene Ländern variieren. Alle Rechte vorhalten, insbesondere (auch auszugweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zu widerhandlungen verpflichten zu Schadenersatz. Alle Rechte vorhalten, insbesondere für den Fall der Patenteilung oder GM-Eintragung. Liefermöglichkeiten und technische Änderungen vorhalten.

Entsorgung His res alten Gerätes

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wiederverwendet werden können.

Befindet sich these Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass dieser Geserat die Europäische Richtlinie 2012/19/EU gilt. Informieren Sie sich über die geltenden Bestim-

gen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihr dem Land. Richten Sie sichitte nach den geltenden Bestimmungen in Ihr dem Land, und entsorgen Sie Altgeräte nicht über ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Sharkoon Technologies GmbH

Grüninger Weg 48

35415 Pohlheim

Germany

Sharkoon Technologies 2020
