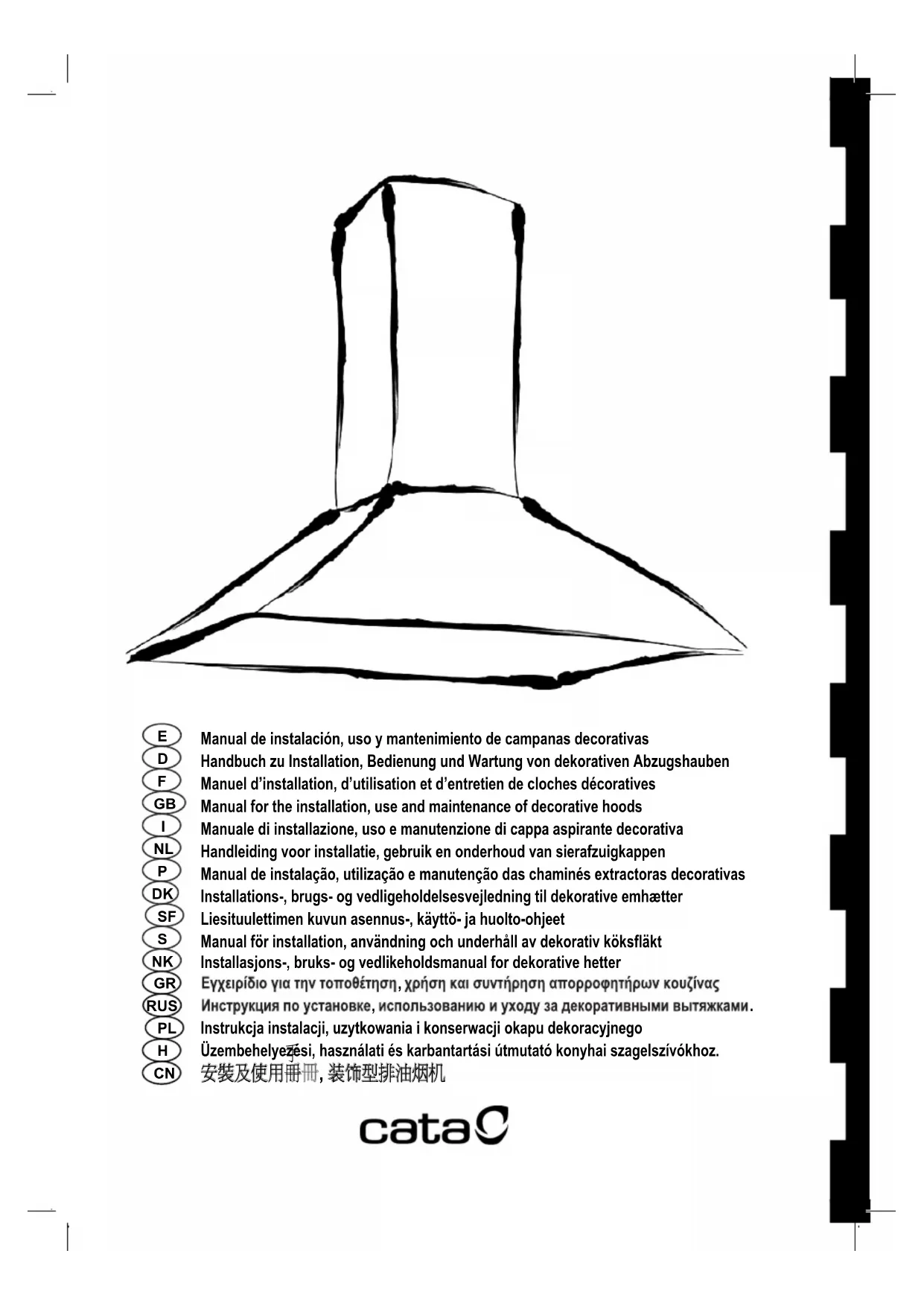

MODE D'EMPLOI ISLA GAMMA X CATA

Cher client: Nous avons la certitude que l'acquisition de notre hotte d'extraction satisfera pleinement vos besoins. Nous vous prions pour cela de lire attentivement les instructions du manuel afin d'obtenir un résultat optimal lors de l'utilisation de celle-ci. INSTRUCTIONS POUR L'INSTALLATION, L’ENTRETIEN et L’UTILISATION Indications générales Avant d'installer et d'utiliser la hotte, vous devez vous assurer que la tension (V) et la fréquence (Hz.) indiquées sur la plaque de caractéristiques correspondent à la tension et à la fréquence du lieu où la hotte va être installée. La plaque de caractéristiques avec les données techniques se trouvent à l'intérieur de la hotte. Pour un meilleur rendement de l’extraction de fumées, nous conseillons que le tube soit en PVC rigide et d’un diamètre minimum de 120 mm. BRANCHEMENT ELECTRIQUE Le câble de la hotte doit être branché dans une prise de courant ou directement raccordé à un interrupteur omnipolaire. Le fabricant n'est pas responsable dans le cas où les normes de sécurité en vigueur et nécessaires pour un fonctionnement correct et normal de la partie électrique ne sont pas observées. PANNEAUX DE COMMANDE: Fonctionnalités Bouton-poussoir (1 ) de mise en marche/arrêt : Si le moteur est arrêté, permet sa mise en marche à la première vitesse, et s’il est en marche à n’importe quelle vitesse il l’arrête. Le symbole ventilateur (A ) doit apparaître dans le cas où il s’agit de la mise en marche. Bouton-poussoir (2 ) d’augmentation de vitesse : Augmente la vitesse du moteur jusqu’à ce que la maximum soit atteint. Cette augmentation est visible sur l’écran LCD au moyen des barres de vitesse (symbole B). En appuyant une fois sur ce bouton, l’augmentation est d’une vitesse ; en le gardant appuyé pendant plus de 0.5 secondes, la vitesse augmente jusqu’à ce que le bouton soit lâché ou que la vitesse maximum soit atteinte. Dans ce dernier cas, l’icône turbo (C

s’allume. Bouton-poussoir (3 ) de réduction de vitesse : Réduit la vitesse du moteur jusqu’à ce le minimum soit atteint. Cette réduction est visible sur l’écran au moyen des barres de vitesse (symbole B) qui disparaissent au fur et à mesure. En appuyant une fois sur ce bouton, la diminution est d’une vitesse ; en le gardant appuyé pendant plus de 0.5 secondes, la vitesse continue de diminuer jusqu’à ce que le bouton-poussoir soit lâché ou que la vitesse minimale soit atteinte. Bouton-poussoir (4 ) de temporisation du fonctionnement du moteur : En l’appuyant, un processus automatique d’arrêt du moteur commence. Ce processus consiste à maintenir pendant 5 minutes la vitesse actuelle du moteur, pour la diminuer ensuite à celle immédiatement inférieure, où elle reste pendant 5 autres minutes. Le processus se répète jusqu’à ce que la vitesse minimale soit atteinte ; après les 5 minutes correspondant à cette dernière vitesse, le moteur s’arrête. Au moment de l’activation de cette fonction, le symbole de temporisation (D ) doit clignoter sur l’écran LCD, alors que les barres de vitesse correspondant à la vitesse active le feront pendant toute la durée du procédé. L’activation des boutons-poussoirs (1

), (3 ) ou (4) désactive cette fonction. Bouton-poussoir (5 ) d’activation/désactivation de lumière : La lumière de la hotte s’active à l’intensité préfixée quand elle a été désactivée pour la dernière fois. L’intensité de lumière au moment de la déconnexion restera en mémoire à condition qu’il n’y ait pas eu de coupure de courant. Bouton-poussoir (6 ) d’augmentation d’intensité de lumière : Augmente l’intensité de lumière. Appuyer une fois sur ce bouton permet d’augmenter l’intensité de « un point » ; si l’on maintient le bouton appuyé plus de 0,5 secondes, l’intensité de lumière continue d’augmenter jusqu’à de qu’il soit lâché ou que le maximum d’intensité soit atteint. Ce bouton possède une seconde fonction d’augmentation de l’heure quand le bouton-poussoir (8 ) est activé. Ce bouton possède une troisième fonction d’augmentation de l’alarme quand le bouton-poussoir (9 ) est activé. Bouton-poussoir (7 ) de diminution d’intensité de lumière : Diminue l’intensité de lumière. Appuyer une fois sur ce bouton permet de diminuer l’intensité de « un point » ; si l’on maintient le bouton appuyé plus de 0,5 secondes, l’intensité de lumière continue de diminuer jusqu’à de qu’il soit lâché ou que le minimum d’intensité soit atteint. Quand le minimum est atteint, le symbole de lune (E ) doit apparaître, ce qui signifie lumière nocturne. Appuyer une fois sur ce bouton quand la lumière est éteinte permet de situer le contrôle au niveau de lumière nocturne, le symbole de lune (E ) apparaissant. Ce bouton possède une seconde fonction de diminution de l’heure quand le bouton-poussoir (8 ) est activé. Ce bouton possède une troisième fonction de diminution de l’alarme quand le bouton-poussoir (9 ) est activé. Bouton-poussoir (8 ) pour la mise à l’heure : L’activation de ce bouton permet la mise à l’heure de l’horloge (F), dans le format 0h-12h accompagné des symboles AM - PM. Appuyer une fois sur ce bouton fait clignoter les caractères de l’horloge et active la seconde fonction des boutons-poussoirs (6 ) et (7 ) qui permettent d’augmenter ou de diminuer le temps, respectivement. Les boutons-poussoirs augmenteront ou diminueront de 1 minute chaque fois qu’ils seront appuyés. S’ils sont maintenus appuyés plus de 0.5 secondes, l’augmentation ou la diminution sera rapide jusqu’à ce que le bouton de mise à l’heure soit désactivé. Une fois l’heure réglée, le bouton (8 ) peut de nouveau être activé pour qu’elle soit fixée et que les boutons-poussoirs

) et (7 ) reviennent à leur fonction principale. Bouton-poussoir (9 ) pour la sélection de l’alarme de compte à rebours : L’activation de ce bouton permet d’activer l’alarme F(G). Appuyer une fois sur ce bouton fait clignoter les caractères du dernier temps mémorisé et active la troisième fonction des boutons-poussoirs (6 ) et (7 ), en les utilisant comme augmentation et diminution du temps, respectivement. Les boutons-poussoirs augmenteront ou diminueront de 1 minute chaque fois qu’ils seront appuyés. S’ils sont maintenus appuyés plus de 0.5 secondes, l’augmentation ou la diminution sera rapide jusqu’à ce que le bouton de mise à l’heure soit désactivé. Une fois le temps réglé, cinq secondes après ou quand le bouton 9 sera de nouveau appuyé, le compte à rebours de l’alarme s’active, l’indication hottes (symbole H ) s’allume, le clignotement des caractères cesse et les boutons-poussoirs (6 ) et

) reviennent à leur fonction principale. Une fois le temps écoulé, pour indiquer la fin du compte à rebours, un signal sonore est activé de façon intermittente ; il se désactive après une minute ou si l’on appuie sur le bouton 9. ENTRETIEN - Nettoyage. Avant d'effectuer toute opération, assurez-vous toujours que le câble d'alimentation soit débranché et que l'interrupteur soit en position d'arrêt. Lavez la partie externe avec un détergent liquide non corrosif et n’utilisez pas de produit de nettoyage contenant des abrasifs. - Remplacement d’une lampe. Avant de remplacer la lampe, assurez-vous que la hotte soit débranchée. Enlevez le filtre à graisse et changez la lampe par une lampe de puissance égale à celle indiquée dans les caractéristiques techniques. Replacez le filtre. - Nettoyage du filtre de graisse. En fonction de l'utilisation et, au minimum une fois par mois, les filtres à graisse devront être démontés et lavés dans un lave- vaisselle ou à l’eau chaude avec un détergent. Dans le cas où vous utilisez le lave vaisselle, il est recommandé de mettre les filtres en position verticale afin d'éviter que des restes de repas se déposent sur ceux-ci. Après les avoir rincés et séchés, remettez-les en place en agissant à l’inverse de la manière dont vous les avez démontés. Les filtres à charbon actif sont à changer régulièrement pour que la hotte fonctionne correctement, au moins tous les trois mois (selon la fréquence d’utilisation).

Lorsque vous remplacez les lampes halogènes, celles-ci doivent être remplacées par des lampes à réflecteur en aluminium. Ne jamais utiliser des lampes dichroïdes, afin d'éviter une surchauffe du support de la lampe. IMPORTANT:

• Ne raccordez pas l’évacuation de la hotte à un conduit de fumée, ni à des conduits d'aération ou d'air chaud. Avant de la raccorder au conduit, consultez les arrêtés municipaux sur les sorties d'air et demander l’autorisation à la personne responsable du bâtiment. Assurez-vous que la ventilation soit adaptée au cas où vous voulez utiliser la hotte avec un autre produit simultanément.

• Ne faites jamais frire des aliments en les laissant sans surveillance, car l'huile peut surchauffer voire prendre feu. Dans le cas d'une huile usagée, les risques d’inflammation sont plus élevés.

• N'utilisez jamais la hotte dans des milieux où fonctionnent également des appareils à décharge connectés à l'extérieur à moins de pouvoir assurer une ventilation parfaite dans ledit milieu.

• Afin d'éviter les risques d’incendies, tous ces conseils ainsi que le nettoyage périodique des filtres de graisse doivent être rigoureusement observés.

• En cas de décharge électrostatique (modèle ESD), il est possible que la hotte cesse de fonctionner. Eteignez la hotte (OFF) et allumez-la de nouveau (ON), elle fonctionnera alors correctement. Il n'y a aucune sorte de risques en cas de décharge électrostatique.

• Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.

• Ne jamais faire flamer quoi que ce sois endessous de la hotte

• L’appareil doit être installer de telle manier que la prise soit accessible.

• La hotte sera installée à 65cm au moins du

Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité électromagnétique. Si vous avez besoin d’une assistance technique ou d’un complément d’information sur nos produits, n’hésitez pas à contacter notre distributeur officiel. LE FABRICANT se réserve le droit d'effectuer toute amélioration technologique ou modification sans préavis.
