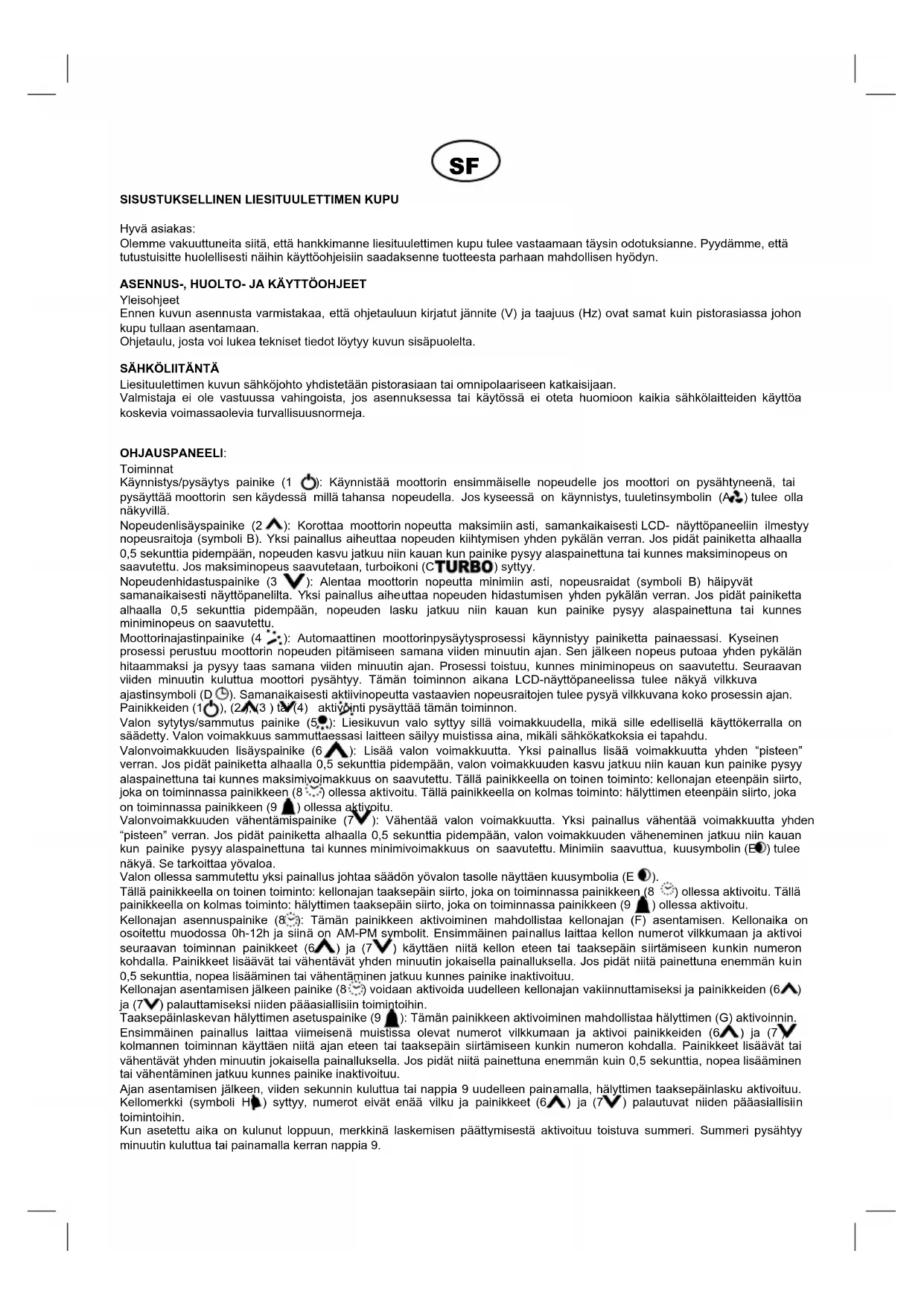

KÄYTTÖOHJE ISLA GAMMA X CATA

Olemme vakuuttuneita siitä, etta hankkimanne liesituulettimen kupu tulee vastaamaan täysin odotuksianne. Pyydämme, etta tutustuisite huolellisesti naihin käytöohjeisiin saadaksenne tuotteesta parhaan mahdollisen hyödyn.

ASENNUS.- HUOLTO- JA KAYTTOOHJEET

Yleisohjeet

Ennen kuvun asennusta varmistakaa, etta ohjetauluun kirjatut jannite (V) ja taajuus (Hz) ovat samat kuin pistorasiassa johon kupu tullaan asentamaan.

Ohjetaulu, josta voi lukea tekniset tiedot loytyk kuvun sisapuolelta.

SAHKÖLITÄNTÄ

Liesituulettimen kuvun sahkojohto yhdistetaan pistorasian tai omnipolariseen katkaisijaan.

Valmistaja ei ole vastuussa vahingoista, jos asennuksessa tai kaytossä ei oteta huomion kaikia sahkolaitteiden kayttöa koskevia voimassaolevia turvallisuusnormeja.

OHJAUSPANEELI:

Toiminnat

Käynnistys/pysaytys painike (1): Käynnistää moottorin ensimmaiselle nopeudelle jos moottori on pysahtyneenä, tai pysayttä moottorin sen käydessä millä tahansa nopeudella. Jos kyseessä on käynnistys, tuuletnsymbolin (A) tuee ola nakyvilla.

Nopeudenisäyspainike (2 A): Korottaa moottorin noeutta maksimiin asti, samankaiaisesti LCD- naytöpaneeliin ilmestyy nopeusraitjoa (symboli B). Yksi painallus aiheuttaa nopeuden kihtymisen yhden pykään verran. Jos pidät painiketta alhaalla 0,5 sekuntia pidempän, noeuden kasvu jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes maksiminopeus on saavutetu. Jos maksiminopeus saavutetaan, turbokoni (CTURBO) sytty.

Nopeudenhidastuspainike (3): Alentaa moottorin nopeutta minimiin asti, nopeusraeidat (symboli B) häipyvat samanaikaisesti nayttöpanellila. Yksi painallus aiheuttaa nopeuden hidastumisen yhden pykälän verran. Jos pidät painiketta alhaalla 0,5 sekuntia pidempään, nopeuden lasku jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes miniminopeus on saavutettu.

Moottorinajastinpainike (4): Automaattinen moottorinpysaytysprossesi käynnistyy painiketta painaessasi. Kyseinen prossesi perustuu moottorin nopeuden pitamseen samana viiden minuutin ajan. Sen jälkeen nopeus putoaayden pykälän hitaammaksj pa ysys taas samana viiden minuutin ajan. Prossesi toistuu, kunne miniminopeus on saavutettu. Seuraavan viiden minuutin kuluttua moottori pysahty. Tämän toiminnon aikana LCD-nayttopaneelissa tulee nakyv vilkkuva ajastinsymboli (D). Samanaikaisesti aktivinopeutta vastaavien nopeusraitojen tulee pysya vilkkuvana koko prosessin ajan. Painikkeiden (1), (2), (3) tar (4) aktiviointy pysaityttaa tamän toiminnon.

Valon sytytys/sammutus painike (5_^*) : Liesikuvun valo sytyssill voimakkuudella, mikai sille edellisll kayttokerralla on saadety. Valon voimakkuus sammuttaessasi laitteen saily muistissa aina, mikali sahkokatkoksia ei tapahdu.

Valonvoikkuuuden lisyspainike (6): Lisaa valon voikkuutta. Yksi painallus lisaa voikkuutta yhden "pisteen" verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, valon voikkuudens kasvu jatkuu niin kauan kun painike pyy alaspainettuna tai kunnes maksimivojakkuus on saavutettu. Talla painikkeella on toinen toiminto: kellonajan eteenpain siirto, joka on toiminassa painikkeen (8) ollessa aktivoitu. Talla painikkeella on kolmas toiminto: halyttinen eteenpain siirto, joka on toiminassa painikkeen (9) ollessa aktivoitu.

Valonvoimakkuuden vahentamispainike (7): Vahentaa valon voimakkuutta. Yksi painallus vahentaa voimakkuutta yhden "pisteen" verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, valon voimakkuuden vahenemin jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes minimivoimakkuus on saavutetu. Minimin saavuttua, kuusymbolin (E) tulee nakyä. Se tarkoittaa yovaloa.

Valon ollessa sammutetu yksi painallus johtaa saadon yovalon tasolle nayttäen kuusymbolia (E). Talla painikkeella on toinen toiminto: kellonajan taaksepain siirto, joka on toiminnassa painikkeen (8 ollessa aktivoitu. Tallapainikkeella on kolmas toiminto: halyttimen taaksepain siirto, joka on toiminnassa painikkeen (9) ollessa aktivoitu.

Kellonajan asennuspainike (8): Tämän painikkeen aktivoiminen mahdollistaa kellonajan (F) asentamisen. Kellonaika on osoitettu muodossa 0h-12h ja sinä on AM-PM symbolit. Ensimmäinen painallus laittaa kellon numerov likkkumaan ja aktivi.seuraavan toiminnan painikkeet (6) ja (7) kaytäen nitä kellon teen tai taaksepiin siirtamiseen kunkin numeron kohdalla. Painikkeet lisaavat tai vahentavat yhden minuutin jokaisella painalluksella. Jos pidät niitta painettuna enemmän kuin 0,5 sekuntia, noopea lisäaminen tai vahentäminen jakuu kunnes painike inaktivoitu.

Kellonajan asentamisen jälkeen painike (8) voidaan aktivoida uudelleen kellonajan vakiinnuttamiseksi ja painikkeiden (6) ja (7) palauttamiseksi niiden pääasialisiin toimintoihin.

Taaksepainlaskevan halyttimen asetuspainike (9): Taman painikkeen aktivoiminen mahdollistaa halyttimen (G) aktivoinnin. Ensimmäinen painallus laittaa viimeisena muistissa olevat numerot vikkumaan ja aktivi painikkeiden (6) ja (7) kolmannen toiminnan kayttäen niita ajan eteen tai taaksepain siirtamiseen kunkin numeron kohdalla. Painikkeet lisävät tai vahentavat yhden minuutin jokaisella painalluksella. Jos pidät niitta painettuna enemmän kuin 0,5 sekuntia, nopea lisääminen tai vahentäminen jatkuu kunnes painike inaktivoitu.

Ajan asentamisen jälkeen, viiden sekunnin kuluttua tai nappia 9 uudelleen painamalla, halyttimen taaksepäinlasku aktivoituu. Kellomerkki (symboli H) syttyy, numerot eivät enävliku ja painikkeet (6) ja (7) palautuvat niiden pääasialisinn toimintoihin.

Kun asetetu aika on kulunut loppuun, merkkinä laskemisen paattymisestä aktivoitu toistuva summeri. Summeri pysahtyy minuutin kuluttua tai painamalla kerran nappia 9.

HUOLTO

• Puhdistus.

Ainaennenkaikkia toimenpiteita varmistautukaa, ettei virranjohdin ole kytkettyn ja etta katkaisin on asemassa OFF.

Puhdistakaa kuvun ulkopinta syooyttamattomalla nestemaisellpeusuineella ja valttakaa hankaavien pesuaineiden kayttoa.

-Lampun vaihto.

Ennen lampun vaihtoa varmistautukaa siita, ettei liesituuletin ole kytkettyna. Poistakaa rasvansuodatin ja vaihtakaa lamppu voimakkuudeltaan teknisin tietaihin kirjattua vastaavaan. Asettakaa suodatin uudelleen paikalleen.

Rasvansuodattimen puhistus.

Riipuen kaytosta, kuitenkin vahintaan kuukauden valein, rasvansuodattimet pitaa irroittaa ja pesta astianpesukoneessa tai kasin kuumassa vedessa pesuaineella. Rasvansuodatin on parasta asettaa astianpesukoneeseen pystysuoraan asentoon, jotteivat ruuantähteet jaa sihen kiinn. Rasvansuodatin huuhdellaan ja kuivataan pesun jalkeen ja asetetaan uudelleen paikalleen.

Jotta hillisuodattimet toimisivat asianmukaisesti, ne on vaihdettava saannollisi, vahintaan kerran kolmessa kukaudessa (riippuen liesituulettimen kayttotiheydesta).

HALOGEENILAMPPUJA KOSKEVA TÄRKEA HUOMAUTUS

Halogeenilamppuja vahdettaessa taytyy varmistautua siita, etta uusi lamppu sisaltaa alumiiniheijastimen. Lamppu ei saa olla dicroininen, koska ne voivat lammeta liikaa.

TARKEAA

Kupua ei pida asenta takkaan, ilmastrotiputkiin eikä lampimän ilman putkiin. Ennen putkisto ansentamistaa taytyt svlltta kunnalliset märaykset koskien ilman poisto ja pyytärakennuksesta vastuussa olevan henkilon lupa. Varmistautukaa etta tuletus toimii asianmukaisesti sinakin tapauksessa, etta kuvun kanssa kytetaa samanaikasesti toista laitetta.

Alkaa koskaan jattakoljya sisalvai pannuja liedelle ilman valontaa, koska oljy voi lammetuudelleen ja sytty palamaan. Kayettessamaa oljya useamman kerran sytymisriski kasvaa.
Alkaa koskaan kayttaklo liesituuleinta huoneessa jossa on muitakin ilmaa ulos ohjaavia laitteita,Jos huoneen hyva ilmanvaihto ie ole varmistettu
Jotta valtytaisin mahdollisila tulipaloitta taytyk kaikkia naita oheita noudattaa ja suorittaa rasvansudattimien puhdistus sannolliseti.
On mahdollsta, etta laite pysahty staattisen sahkopurkauken aikana. Jos nain tapahtuu ottakaa laite pois paalta (OFF) ja kaynnistakaa se uudelleen ON), taloin laite alkaa toimia uudestaan normalaisti. Tahan ei lity mitaan riskia.

Jos laitteen sahkjohto vaurioituu se pitaa vaihtaa. Vaildon voi suorittaa vain valtuutettu huoltopalvelu.
- Alkaoskaan sytyta tulta imukuvun alapuolella.
Laite on ripustettava sillā tavoin, etta se ylettyy virranottopisteeseen.
Kupu on asennettava vahintaa 65 cm hellan ylapuolle.
Sahkopurkausia aiheuttavissa saaolosuheissa on mahdollsta, etta laiteen toiminta keskeyty. Kaantamalla laite ensin pois paalt (OFF), ja kytkemalla se uudelleen palle (ON), se palautu normalaalin toimintaan ilman minkänlaisia riskej.
Tama laite ei ole suunnilteu sellaisten henkiloiden (lapset mukaanluettuna) kaytettavaki, joiden fyysiset, henkiset tai vastuuntuno littyvat ominaisudet ovat rajoitetut, tai joilta puuttuu kayton vaatima kokemus tai tietamys, paitsi jos he ovat saaneet laitteen kayttoon sen turvallusuudesta vastaavan henkilon antamaa opastusa tai suoraa valvontaa.
- Lasten leikkiminen laitteella tulee estäa järestämällä heille tarvittava valvonta.
- Poistettua ilmaa ei tule johtaa poistokanaviin, joita kaytetaan kaasuilla tai muilla poltoaineilla syotetyen laitteiden savjen poistamiseen (tata ei sovelleta laitteisiin, joita kaytetaan yksinomaan huoneissa olevan ilman poistoon)
Kun liesituuleinta pidetaa pall yht aikaa muuta kuin sahkvirta kaytavien laitteiden kanssa, ilmanvaithoakko ei saa ola suurempi kuin 4 Pa (4x10-5 bar).
- Alä koskaan käytä liesituuletinta tiloissa, joissa on jo muita ulossuunnattua purkukanavaa käytäviä laitteita, ellei kyseistä tilaa voi asianmukaisesti ilmastoida.
Tämä liesituuletin voidaan asentaa vain, korkeintaan 4-levyisten, sahko- tai kaasuhellojen yle.
- Jos liesituuletin on asennetu kaasulieden yhteyteen, keittolevytason ja liesituulettimen alareunan valisen etaisyyden on oltava vahintaan 65 cm. Mikali kausukeitolieden asennusohjeissa ilmoitetaan suurempi etaisyys, on ohjetta syyta noudattaa.
Jos liesituuletin on asennettu sahkolieden yhtyteen, keittolevtyason ja liesituuletimen alareunan valinen etaisys ilmoitetaan kaytloheissa.
Noudata ilmanpoistoon littyvi aohjesaantjia

VALMISTAJA PITÄYTYY KAIKESTA VASTUUSTA JOS LIESITUULETTIMEN KUVUN ASENNUKSESSA, HUOLLOSSA TAI KÄYTÖSSÄ EIN OUDATETA NÄITÄ OHJEITA.

Valmistaja todista, etta tarnu teote tayttaa kaikki oleilliset matalajannitseils sahkotuotteille asetut vaatimukset, jotka on esitetty direktiviss 2006/95/CEE 12. joulukuuta 2006, sek a sahkmagnetaeissta yhteensopivuudesta esityt vaatimukset direktiviss 2004/108/CEE 15. joulukuuta 2004.

VALMISTAJA pidattta itselen oikeeden teknisin parannuksiin tai mutuksiin ilman mitaan sita edellavaa ilmoitusa

DEKORATIV KÖKSFLÄKT

Basta kund:

Käynnistys/psaytys painike (1): Käynnistää moottorin ensimmaiselle nopeudelle jos moottori on pysahtyneenä, tai pysayttaa moottorin sen käydessä millä tahansa nopeudella. Jos kyseessä on käynnistys, tuuletinsymbolin (A) tuee olla nakyvillä.

Nopeudenlisäyspainike (2 A): Korottaa moottorin noeuttamaksimiin asti, samankaikaisesti LCD- naytöpaneellin imestyy noeusraitoja (symboli B). Yksi painallus aiheuttaa noeuten kihtymisen yhden pykalän verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, noeuten kasvu jatkuu niin kauan kun puniake pysyy alaspainettuna tai kunnes maksiminopeus on saavutettu. Jos maksiminopeus saavutetaan, turboikoni (CTURBO) sytty.

Nopeudenhidastuspainike (3): Alentaa moottorin noeutta minimin asti, noeusraidat (symboli B) häipyvat samanaikaisesti naytöpanellila. Yksi painallus aiheuttaa noeuden hidastumisen yhden pykälän verran. Jos pidät painiketta alhaalla 0,5 sekuntia pidempän, noeuden lasku jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes miniminopeus on saavutettu.

Moottorinajastinpainike (4 一 _ 1 ^ ): Automaattinen moottorinpysaytysprossesi kaynnistyy painiketta painaessasi. Kyseinen prosessi perustu moottorin nopeuden pitamiseen samana viiden minuutin ajan. Sen jalkeen nopeus putoaa yhden pykälän hitaammaksi ja pysyy taas samana viiden minuutin ajan. Prossesi toistuu, kunnes miniminoepus on saavutettu. Seuraavan viiden minuutin kuluttua moottori pysahty. Taman toiminnon aikana LCD-nayttopanelisssa tulee nakyv vilkkuva ajastinsymboli (D ⑨ ). Samanaikaisesti aktivinopeutta vastaaivien nopeusraitjoen tulee psva vilkkuvana koko prosessin ajan.

Painikkeiden (10), (23) tan 4) aktivinti pysayttä täm toiminnon.

Valon sytytys/sammutus painike (5^*) : Liesikuvun valo sytty sillä voimakkuudella, mikä sille edellisella kayttokerralla on saadetty. Valon voimakkuus sammuttaessasi laitteen sailyu muistissa aina, mikäi sahkokatkoksia ei tapahdu.

Valonvoimakkuuden lisayspainike (6) : Lisaa valon voimakkuutta. Yksi painallus lisaa voimakkuutta yhden "pisteen" verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, valon voimakkuuden kasvu jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes maksimivoimakkuus on saavutettu. Talla painikkeella on toinen toiminto: kellonajan eteenpain siirto, joka on toiminassa painikkee (8) ollessa aktivoitu. Talla painikkeella on kolmas toiminto: halyttimen eteenpain siirto, joka on toiminassa painikkee (9) ollesa aktivoitu.

Valonvoimakkuuuden vahentamispainike (7): Vahentaa valon voimakkuutta. Yksi painlus vahentaa voimakkuutta yhden "pisteen" verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, valon voimakkuuden vaheneminen jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes minimivoimakkuus on saavutettu. Minimin saavuttua, ku symbolin (D) tulee nakyä. Se tarkoittaa yovaloa.

Valon ollessa sammutetu yksi painallus johtaa saadön yovalon tasolle nayttäen kuusymbolia (E). Tälla painikkeella on toinen toiminto: kellonajan taaksepain siirto, joka on toiminassa painikkeen (8) ollessa aktivoitu. Tälla painikkeella on kolmas toiminto: halvttimen taaksepain siirto, joka on toiminassa painikkeen (9) ollessa aktivoitu.

Kellonajan asennuspainike (8): Tämän painikkeen aktivoiminen mahdollstaa kellonajan (F) asentamisen. Kellonaika on osoitettu muodossa 0h-12h ja siinä on AM-PM symbolit. Ensimmäinen painallus laittaa kellar numerot vilkkumaan ja aktiviö seuraavan toiminnan painikkeet (6), ja (7) kayttaen niitta kellar eeteen taaksepain siirtamiseen kunkin numeron kohdala. Painikkeet lisaavat tai vahentavat yhden minuutin jokaisala painallukssa. Jos pidat niitta painettuna enemmän kuin 0,5 sekuntla, noopea lisaaminen tai vahentaminen jatkuu kunnes painike inaktioitu.

Kellonajan asentamisen jälkeen painike (8) voidaan aktivoida uudelleen kellonajan vakiinnuttamiseksi ja painikkeiden (6) ja (7) palauttamiseksi niiden pääasialisiin toimintoihin.

Taaksepainlaskevan halyttimen assetuspainike (9): Taman painikkeen aktivoiminen mahdollstaa halyttimen (G) aktivoinnin. Ensimmäinen painlus laittaa vilmeisenä muistissa olevat numerot vilkkumaan ja aktivi painikkeiden (6), ja (7) kolmannen toiminnan kyytaen niita ajan eteen tai taaksepain siirtamiseen kunkin numeron kohdalla. Painikkeet lisävätai tai vahentav yhden minuutin jokaisella painalluksella. Jos pidat niitta painettuna enemmän kuin 0,5 sekunttia, nopea lisäminen tai vahentaminen jatkuu kunnes painike inaktivoitu.

Ajan asentamisen jälkeen, viiden sekunnin kuluttua tai nappia 9 uudelleen painamalla, halyttimen taaksepäinlasku aktivoituu. Kellomerkki (symboli H) sytty, numerot eivat ena vilku ja painikkeet (6) ja (7) palautuvat niiden pääasallisin toimintoin.

Kun asetetu aika on kulunut loppuun, merkkinä laskemisen paattymisestä aktivoitu toistuva summeri. Summeri pysahtyy

minuutin kuluttua tai painamalla kerran nappia 9.
