Type de produit	Moto tout-terrain (enduro)
Marque	Beta
Modèle	RR 4T 350 (2019)
Catégorie	Moto
Cylindrée	350 cm³ (4 temps)
Suspension avant	Fourche hydraulique à tiges renversées (48 mm) à cartouche fermée
Ressort de fourche	K 4.6
Type d'huile de fourche	Fuchs SAE6.1
Quantité d'huile par jambe	340 ml (chaque tige)
Réglage de la compression	14 clics depuis la position tout fermé
Réglage de l'extension	12 clics depuis la position tout fermé
Entretien de la fourche	Confier à un concessionnaire agréé BETAMOTOR
Couple de serrage (roue avant et tés de fourche)	Utiliser une clé dynamométrique au couple prescrit (voir manuel)
Usage recommandé	Enduro, tout-terrain
Nombre de pages de la notice	2 pages
Langues disponibles	Français, Italien, Anglais, Allemand, Néerlandais, Espagnol

FOIRE AUX QUESTIONS - RR 4T 350 (2019) Beta

Comment régler la suspension avant sur la Beta RR 4T 350 ?

La suspension avant se règle via deux registres : le frein en compression (14 clics depuis la position tout fermé) et le frein en extension (12 clics depuis la position tout fermé).

Quelle huile utiliser pour la fourche de la Beta RR 4T 350 ?

Le type d'huile recommandé est Fuchs SAE6.1.

Quelle quantité d'huile doit-on mettre dans chaque jambe de fourche ?

Il faut 340 ml d'huile par jambe (chaque tige).

Où faire entretenir la fourche de ma Beta ?

L'entretien de la fourche doit être confié à un concessionnaire agréé BETAMOTOR.

Quel couple de serrage pour la roue avant et les tés de fourche ?

Le couple de serrage n'est pas spécifié dans cet extrait. Utilisez une clé dynamométrique en respectant les valeurs indiquées dans le manuel complet.

Comment utiliser la clé dynamométrique pour le serrage des vis ?

Réglez la clé dynamométrique au couple prescrit et effectuez le serrage de manière répétée jusqu'à atteindre la stabilité du couple.

Où trouver le manuel d'utilisation complet de la Beta RR 4T 350 ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

La notice est-elle disponible dans d'autres langues ?

Oui, la notice est disponible en plusieurs langues : français, italien, anglais, allemand, néerlandais et espagnol.

Que faire en cas de problème de suspension ?

En cas de problème, contactez un concessionnaire agréé BETAMOTOR pour un diagnostic et une réparation.

Puis-je effectuer l'entretien de la fourche moi-même ?

Il est recommandé de confier l'entretien à un professionnel. Toutefois, si vous êtes expérimenté, suivez les instructions du manuel et utilisez les outils appropriés.

MODE D'EMPLOI RR 4T 350 (2019) Beta

Integrazione al manuale uso e manutenzione / Supplementary sheet of owner manual / Initiation au manuel d'entretien / Ergänzung zum Handbuch / Aanvulling handleiding gebruik en onderhoud / Integración al manual de uso y mantenimiento

DATI TECNICI		SPECIFICATIONS		CARACTÉRISTIQUES TECHNIQUES		TECHNISCHE ANGABEN		TECHNISCHE GEGEVENS		DATOS TÉCNICOS
SOSPENSIONE ANTERIORE		FRONT SUSPENSION		SUSPENSION AVANT		VORDERRADAUFHÄNGUNG		VOORSTE OPHANGING		SUSPENSIÓN DELANTERA
Forcella idraulica a steli rovesciati (steli 48 mm) a cartuccia chiusa		Hydraulic upside-down fork ( 48 mm shafts) pressurized cartridge		Fourche hydraulique à tiges renversées (tiges 48 mm) fourche à cartourche fermée		Hydraulische Gabel mit umgekehrten Schäften (Schaftdurchmesser 48 mm) Closed cartridge		Hydraulische vork met omgekeerde stelen (stelen diam. 48 mm) en gesloten patroon		Horquilla hidráulica con barras invertidas (barras 48 mm)
molla	K 4,6	spring	K 4,6	ressort	K 4,6	Feder	K 4,6	veer	K 4,6	muelle	K 4,6
tipo olio	Fuchs SAE6,1	oil type	Fuchs SAE6,1	type d'huile	Fuchs SAE6,1	Öltyp	Fuchs SAE6,1	type olie	Fuchs SAE6,1	tipo de aceite	Fuchs SAE6,1
quantità olio	340ml (per gamba)	oil quantity	340ml (each leg)	Quantité huile	340ml (chaque tige)	Ölmenge	340ml (jedes Gabelrohr)	hoeveelhe id olie	340ml (per poot) 178cc (patroon)	cantidad de aceite	340ml (para barra)
REGOLAZIONI		ADJUSTMENTS		RÉGLAGES		EINSTELLUNGEN		AFSTELLINGEN		REGULACIONES
SOSPENSIONE ANTERIORE		FRONT SUSPENSION		SUSPENSION AVANT		VORDERRADAUFHÄNGUNG		VOORSTE OPHANGING		SUSPENSIÓN DELANTERA
1) Registro freno compressione: 14 click da tutto chiuso2) Registro freno estensione: 12click da tutto chiuso		1) Adjusting the compression damper: 14 clicks from the completely closed position2) Adjusting the rebound damper: 12 clicks from the completely closed position		1) Réglage du frein en compression: 14 déclenchements de la position, tout fermé2) Réglage du frein en extension: 12 déclenchements de la position, tout fermé		1) Einstellung der Druckstufe: 14 Klicks von der Position vollständig geschlossen.2) Einstellung der Zugstufe: 12 Klicks von der Position vollständig geschlossen.		1) Afstelling rem compressie: 14 kliks vanaf volledig dicht2) Afstelling rem extensie: 12 kliks vanaf volledig dicht		1) Regulación del freno en compresión: 14 disparos desde la posición totalmente cerrada.2) regulación del freno en extensión: 12 disparos desde la posición totalmente cerrada

Integrazione al manuale uso e manutenzione / Supplementary sheet of owner manual / Initiation au manuel d'entretien / Ergänzung zum Handbuch / Aanvulling handleiding gebruik en onderhoud / Integración al manual de uso y mantenimiento

MANUTENZIONE FORCELLA	FORK MAINTENANCE	ENTRETIEN FOURCHE	GABELWARTUNG	ONDERHOUD VORK	MANTENIMIENTO HORQUILLA
Rivolgersi presso un’offi cina autorizzata BETAMOTOR	Contact authorised Betamotor customer service	Contactez un concessionnaire agréé BETAMOTOR	Wenden Sie sich an eine autorisierte Werkstatt von BETAMOTOR	Wend u tot een geautoriseerd atelier BETAMOTOR	Dirijase a un taller autorizado BETAMOTOR

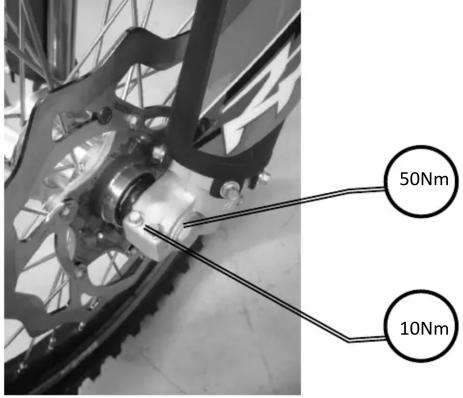

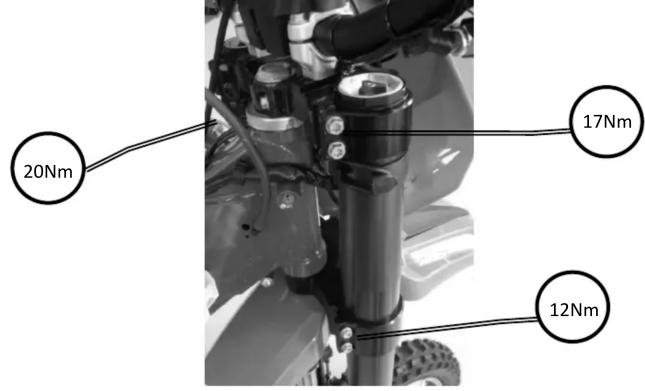

COPPIE SERRAGGIO RUOTA ANTERIORE E PIASTRE FORCELLA	FRONT WHEEL AND TRIPLE CLAMPS TIGTHENING TORQUE	DOUBLE VIS DE SERRAGE – ROUE AVANT ET TE DE FOURCHE	ANZUGSDREHMOMENTE VORDERRAD UND GABEL	AANHAALMOMENT VOORWIEL EN PLATEN VORK	DOBLE TORNILLO DE AJUSTE – HORQUILLA DELANTERA Y PLETINAS HORQUILLA
ATTENZIONE:Il serraggio delle viti deve essere eseguito regolando la chiave dinamometrica alla coppia stabilita ed eseguendo il serraggio in maniera reiterata, fino al raggiungimento della coppia stabilita.	WARNING:Tightening of the screws should be carried out by adjusting the torque wrench to the stability torque with repeated tightening until stability torque has been achieved.	ATTENTION :Le serrage des vis doit être effectué en réglant la clé dynamométrique selon le couple défini et en effectuant le serrage de manière réitérée, jusqu’à atteindre le couple défini.	ACHTUNG:Die Schrauben müssen mit einem Drehmomentschlüssel unter Beachtung des angegebenen Werts angezogen werden. Das Anziehen muss so lange wiederholt werden, bis Drehmomentstabilität erreicht ist.	LET OP:Het schroeven moeten vastgedraaid worden door de momentsleutel te regelen op het voorgeschreven aanhaalmoment en in meer momenten vast te draaien, tot het aanhaalmoment bereikt is.	ATENCIÓN:El ajuste de los tornillos se debe efectuar regulando la llave dinamométrica según el par establecido y efectuando el ajuste repetidamente, hasta alcanzar el par establecido.
