GTBF01 - Ventilateur QUIGG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur de table, puissance 50W, 3 vitesses de ventilation, diamètre de la grille 30 cm
Utilisation	Idéal pour un usage domestique, à placer sur un bureau ou une table pour un refroidissement efficace
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification des câbles d'alimentation
Sécurité	Protection contre la surchauffe, grille de protection pour éviter les accidents
Informations générales	Garantie 2 ans, poids 1.5 kg, dimensions 35 x 35 x 50 cm

FOIRE AUX QUESTIONS - GTBF01 QUIGG

Le ventilateur QUIGG GTBF01 ne démarre pas. Que faire ?

Vérifiez que le ventilateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur de mise sous tension est en position 'On'. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Le ventilateur fait beaucoup de bruit. Est-ce normal ?

Un certain niveau de bruit est normal, mais un bruit excessif peut indiquer un problème. Vérifiez que le ventilateur est sur une surface stable et que les pales ne sont pas obstruées. Si le bruit persiste, contactez le service client.

Comment nettoyer le ventilateur QUIGG GTBF01 ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez les produits chimiques agressifs. Assurez-vous de ne pas laisser d'eau pénétrer dans le moteur.

Le ventilateur ne souffle pas d'air. Que dois-je vérifier ?

Assurez-vous que le ventilateur est allumé et que les réglages de vitesse sont correctement ajustés. Vérifiez également s'il y a des obstructions sur les pales ou dans l'entrée d'air. Si le problème persiste, il peut y avoir un problème mécanique.

Le ventilateur QUIGG GTBF01 a une odeur étrange. Que faire ?

Une odeur de brûlé peut indiquer un problème électrique. Éteignez immédiatement le ventilateur et débranchez-le. Ne le rallumez pas tant que le problème n'a pas été identifié et résolu. Contactez le service client si nécessaire.

Puis-je utiliser le ventilateur en extérieur ?

Le ventilateur QUIGG GTBF01 est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur ou dans des endroits humides, car cela pourrait endommager l'appareil et annuler la garantie.

Où puis-je trouver le mode d'emploi du ventilateur QUIGG GTBF01 ?

Le mode d'emploi peut être téléchargé depuis le site officiel de QUIGG ou vous pouvez contacter le service client pour obtenir une copie imprimée.

Y a-t-il une garantie pour le ventilateur QUIGG GTBF01 ?

Oui, le ventilateur QUIGG GTBF01 est généralement couvert par une garantie de 2 ans. Conservez votre reçu d'achat pour toute réclamation de garantie.

MODE D'EMPLOI GTBF01 QUIGG

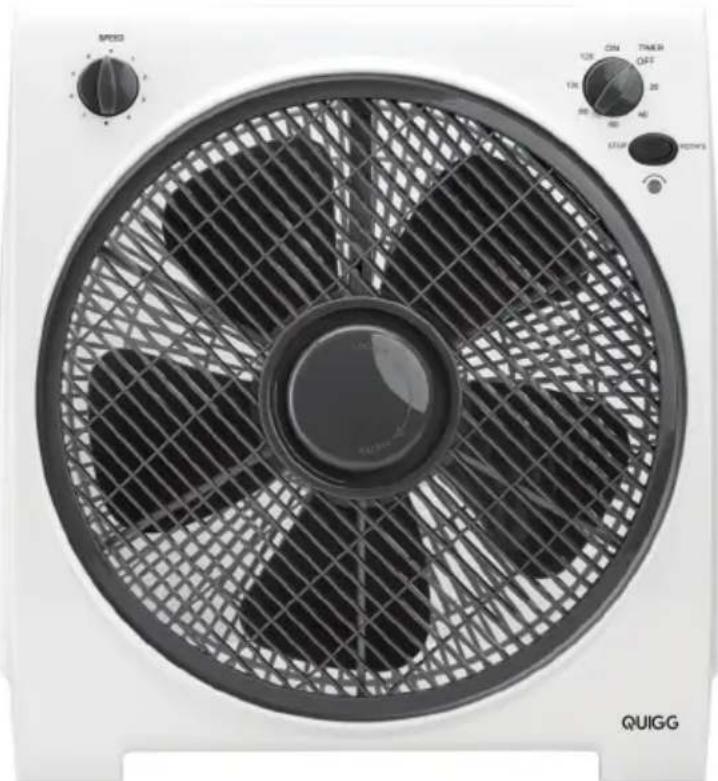

Ventilator Ventilateur Ventilator

GT-BF-01

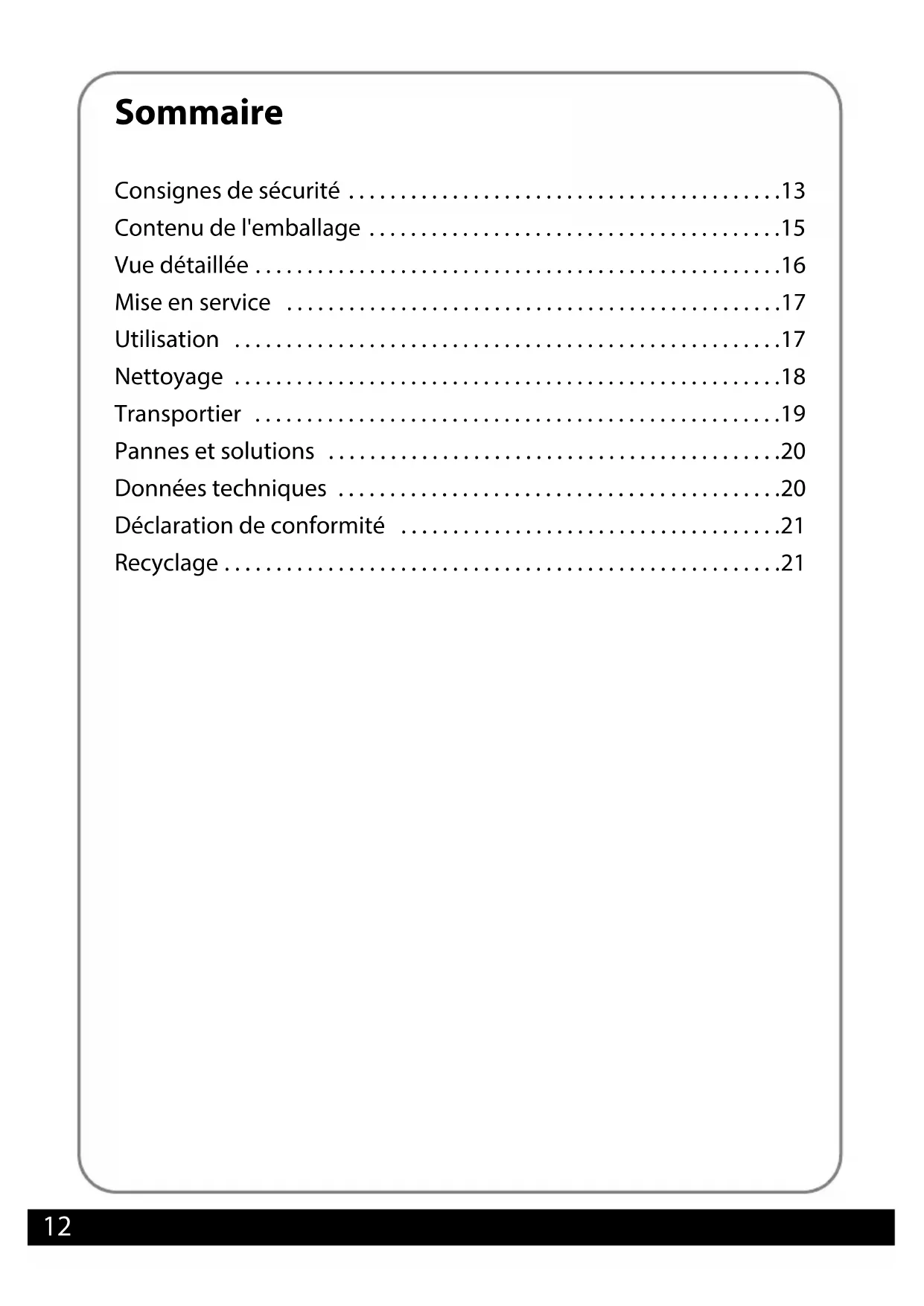

Consignes de sécurité ....13

Contenu de l'emballage ....15

Vue détaillée ....16

Mise en service ....17

Utilisation 17

Nettoyage 18

Transportier 19

Pannes et solutions ....20

Données techniques .....20

Déclaration de conformité ....21

Recyclage....21

Consignes de sécurité

Lire le mode d'emploi et le conserver

Lisez attentivement les consignes qui suivent et conservez ce mode d'emploi afin de pouvoir le reconsulter ultérieurement. Si vous donnez l'article à une autre personne, veuillez également lui remettre ce mode d'emploi.

Consignes importantes

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou manquant d'expérience et/ou de connaissances, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant la bonne utilisation de l'appareil et qu'ils aient compris les risques en découlant.

- L'appareil et le cordon d'alimentation doivent être conservés hors de portée des enfants âgés de moins de 8 ans.

- Le nettoyage et les travaux de maintenance qui sont à la charge de l'utilisateur ne doivent pas être réalisés par des enfants, à moins qu'ils ne soient âgés de 8 ans et plus et qu'ils soient surveillés.

- Les enfants ne doivent pas jouer avec l'appareil.

- Conservez les films plastiques et le matériau d'emballage hors de portée des enfants. Risque d'étouffement.

- Le ventilateur, le cordon d'alimentation et la fiche d'alimentation ne doivent pas être plongés dans l'eau ou dans un autre liquide. Risque de choc électrique ! N'utilisez pas le ventilateur à proximité de sources d'humidité, par ex. d'un évier.

- Si le cordon d'alimentation de cet appareil est endommagé, il doit être remplacé par le fabricant ou par son service après-vente pour éviter tout risque.

- Le ventilateur ne doit pas être relié à une minuterie, à un interrupteur crépusculaire ou à un autre système de télécommande.

Usage de l'appareil conforme à sa destination

• Le ventilateur est exclusivement conçu pour aérer des locaux secs.
• Il est exclusivement conçu pour être utilisé à la maison et n'est pas adapté pour être utilisé à des fins commerciales ou industrielles.

Risque dû à l'électricité

• N'utilisez pas l'appareil lorsque vous avez les mains mouillées.
• N'utilisez pas l'appareil en plein air.
• Branchez l'appareil dans une prise de courant installée de façon réglementaire et mise à la terre, dont la tension doit être conforme aux « Caractéristiques techniques ».
• Assurez-vous que la prise de courant soit facilement accessible afin de pouvoir débrancher rapidement la fiche d'alimentation en cas de besoin.
• Ne faites pas fonctionner le ventilateur sans surveillance.
  • N'utilisez pas l'appareil :

– si l'appareil ou certains de ses composants sont endommagés,
- si le cordon d'alimentation ou la fiche d'alimentation est endommagé,
- après une chute de l'appareil.

• Déroulez complètement le cordon d'alimentation avant chaque utilisation. Assurez-vous que le câble ne risque pas d'être endommagé par des bords tranchants ou des objets chauds.
• Débranchez la fiche de la prise de courant :

– lorsque vous n'utilisez pas le ventilateur,

- après chaque utilisation,

- avant de nettoyer ou de ranger l'appareil,

– si une panne se produit manifestement pendant l'utilisation de l'appareil,

- en cas d'orage. Ne tirez pas sur le cordon d'alimentation mais tenez toujours la fiche d'alimentation pour débrancher l'appareil.

- N'effectuez pas de modifications sur l'appareil ou sur le cordon d'alimentation. Les réparations doivent être réalisées par un atelier qualifié, étant donné qu'une réparation non réglementaire peut entraîner des risques pour l'utilisateur. Respectez également les modalités de garantie ci-jointe.

Risque de blessures

• Débranchez toujours le ventilateur du réseau électrique pour l'assembler, le démonter ou le nettoyer.
• Ne faites jamais fonctionner le ventilateur sans la grille de ventilation.

• N'essayez pas d'introduire des doigts, d'autres parties du corps ou des objets dans les ouvertures de la grille de ventilation.

• Lorsque vous manipuler le ventilateur, assurez-vous que des objets tels que cravates, foulards, colliers, cheveux longs etc. ne puissent pas être happés par le rotor en rotation.

• Conservez le ventilateur hors de portée des animaux.
• Installez le cordon d'alimentation de façon à éviter les chutes éventuelles.

Remarque concernant les dommages matériels

• Assurez-vous que le ventilateur ne soit recouvert par des rideaux, couvertures etc.
• Protégez le ventilateur contre les températures extrêmes et évitez la lumière directe du soleil.
• Ne posez jamais le ventilateur sur ou à proximité de surfaces chaudes (par ex. plaques de cuisson etc.).
• Évitez tout contact entre le cordon d'alimentation et des éléments chauds.
• N'utilisez plus le ventilateur si des éléments en plastique sont fissurés, brisés ou déformés. Les composants endommagés doivent être remplacés par des pièces de rechange d'origine.
• La température ambiante ne doit pas dépasser 40 °C.

Contenu de l'emballage

• Ventilateur
• Notice d'instructions
• Carte de garantie

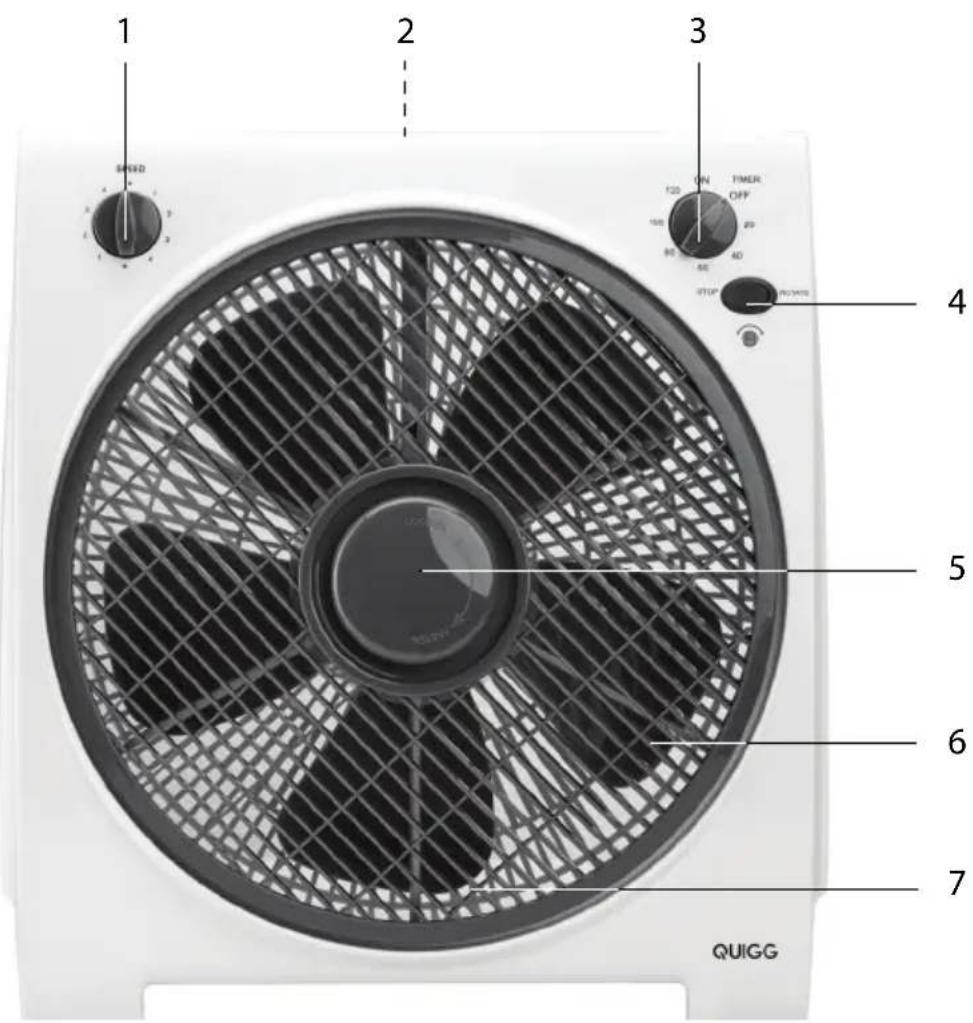

Vue détaillée

1 2 3 4 5 6 7 QUIGG

Composants et éléments de commande du ventilateur

1 Sélecteur 4 positions
2 Poignée de transport (à l'arrière)
3 Sélecteur ON/OFF avec fonction TIMER
4 Interrupteur STOP/ROTATE (rotation de la grille de ventilation)
5 Moyeu
6 Rotor
7 Grille de ventilation

Mise en service

Vérification du contenu

1. Retirez tous les composants de l'emballage.
2. Contrôlez si le ventilateur est intact. N'utilisez pas le ventilateur en cas de dommages apparents. Contactez notre service après-vente dont l'adresse figure sur la carte de garantie.
3. Vérifiez si tous les composants sont bien livrés avec l'appareil (voir page 6).

Installation du ventilateur

Si possible, n'installez pas le ventilateur dans un endroit où l'on fait rôtir ou frire des denrées alimentaires, par ex. dans la cuisine. Les projections d'huile et de graisse pourraient encrasser le ventilateur. Des quantités importantes de poussière et de saleté qui adhérent au ventilateur peuvent influencer sa durée de vie.

1. Déroulez complètement le cordon d'alimentation.
2. Installez le ventilateur sur une surface stable, plane et sans vibrations. Assurez-vous que l'air puisse facilement circuler devant et derrière le ventilateur.
3. Branchez la fiche d'alimentation dans une prise de courant.

Utilisation

Fonctionnement en mode continu

1. Positionnez le sélecteur 3 sur ON.
2. Tournez le sélecteur 4 positions 1 pour sélectionner la vitesse souhaitée.

La plage de réglage est comprise entre « 1 » (vitesse réduite) et « 4 » (vitesse maximale).

Le ventilateur peut être réglé de 2 façons différentes.

• Tournez le sélecteur 4 positions 1 dans le sens des aiguilles d'une montre si vous voulez commencer avec un niveau de vitesse réduit.

• Pour commencer directement avec une vitesse élevée, tournez le sélecteur positions 1 dans le sens contraire des aiguilles d'une montre.

• Positionnez le sélecteur 3 sur OFF pour éteindre le ventilateur.

Mais vous pouvez aussi faire tourner l'interrupteur rotatif à 4 niveaux 1 sur ● pour arrêter le rotor.

Fonctionnement avec minuterie

La minuterie vous permet de régler une certaine durée. Après écoulement de la durée que vous avez sélectionnée (max. 120 minutes), le ventilateur s'arrête automatiquement.

1. Tournez le sélecteur 3 dans le sens des aiguilles d'une montre, jusqu'à la durée de fonctionnement souhaitée, par ex. " 40 " (= 40 minutes).

2. Tournez le sélecteur 4 positions 1 pour sélectionner la vitesse souhaitée.

Le rotor 6 commence à tourner et s'arrête après écoulement de la durée qui avait été sélectionnée.

Attention :

• Vous pouvez sélectionner une autre vitesse pendant le fonctionnement de l'appareil.
• Pour éteindre le ventilateur avant la fin de la durée qui avait été réglée, il suffit de positionner le sélecteur 3 sur OFF.

Fonctionnement avec la grille de ventilation rotative

Conseil - Risque de dommages matériels! N'essayez pas de faire tour- ner la grille de ventilation à la main.

Vous pouvez activer la grille de ventilation rotative lorsque le ventilateur fonctionne en mode continu mais aussi lorsqu'il fonctionne avec la minuterie.

Grâce à la position spéciale des lamelles de la grille de ventilation, vous pouvez orienter le flux d'air dans une direction précise ou obtenir un brassage optimal de l'air.

1. Sélectionnez le mode de fonctionnement souhaité : mode continu ou minuterie, voir sections précédentes.

2. Positionnez l'interrupteur 4 sur ROTATE.

La grille de ventilation 7 commence à tourner.

1. Positionnez l'interrupteur 4 sur STOP dès que la grille de ventilation 7 a atteint la position souhaitée.

Il est aussi possible de laisser l'interrupteur sur ROTATE. La grille de ventilation tourne en continu et diffuse l'air dans toute la pièce.

Nettoyage

Avertissement

Risque de choc électrique !

- Ne plongez pas le ventilateur, la fiche d'alimentation ou le cordon d'alimentation dans l'eau ou dans un autre liquide.

- Débranchez la fiche d'alimentation de la prise de courant avant de nettoyer l'appareil.

Nettoyage standard

1. Éteignez le ventilateur et débranchez la fiche d'alimentation.
2. Attendez jusqu'à ce que le rotor 6 s'immobilise.
3. Nettoyez l'extérieur avec un chiffon doux. Nettoyez les salissures plus tenaces avec un chiffon légèrement humide. Frottez ensuite l'extérieur de l'appareil pour le sécher.
4. Dépoussiérez la grille de ventilation 7 avec une brosse souple.

En cas de salissures importantes

En cas de salissures importantes, vous pouvez démonter la grille de ventilation pour en faciliter le nettoyage.

1. Couper le ventilateur et débrancher la fiche d'alimentation.
2. Attendre jusqu'à ce que le rotor 6 soit immobilisé.
3. Démonter et retirer le moyeu 5 en le tournant dans le sens marqué LOOSEN.
4. Dévisser les deux vis situées sous le moyeu avec un tournevis cruciforme adapté.
5. Retirer et nettoyer la grille de ventilation 7.

Le remontage se fait dans le sens inverse. Tourner alors le moyeu dans le sens marqué FASTEN et serrer à la main.

Ne jamais faire fonctionner le ventilateur si la grille de ventilation n'est pas correctement montée.

Transportier

1. Éteignez l'appareil avant de le transporter ou de le déplacer. At- tendez jusqu'à ce que le rotor s'immobilise.
2. Débranchez la fiche d'alimentation de la prise de courant.
3. Utilisez toujours la poignée 2 pour transporter le ventilateur.

Pannes et solutions

Panne Causes possibles et solution
Le ventilateur ne fonctionne pas. La	fiche d'alimentation n'est pas branchée.- Branchez la fiche d'alimentation dans une prise de courant réglementaire.Le sélecteur 4 positions est positionné sur ●.- Positionnez le sélecteur 4 positions sur le niveau de vitesse souhaité (1-4).Le sélecteur de la minuterie est positionné sur OFF.- Vous pouvez soit positionnez le sélecteur sur ON ou réglez la durée de fonctionnement souhaitée pour le ventilateur en tournant dans le sens des aiguilles d'une montre.
La grille de ventilation ne tourne pas et/ou on entend des bruits inhabituels.	L'interrupteur de la grille de ventilation rotative est positionné sur STOP.- Positionnez l'interrupteur sur ROTATE.La grille de ventilation est bloquée par un objet.1. Éteignez le ventilateur et débranchez la fiche d'alimentation.2. Vérifiez si des objets coincés sont la cause du problème et enlevez ces objets le cas échéant.

Données techniques

Type : GT-BF-01

Alimentation en courant : 230 V\~, 50 Hz

Puissance : 50 W

Classe de protection : II

Dimensions : env. : 38 x 18 x 41 cm

Désignation Symbole Valeur Unité
Débit volumique maximal F 25,18 m			^3 /min
Ventilateur puissance absorbée P 47,14 W
Valeur de service SV 0,53 (m			^3 /min)/W
Puissance absorbée en mode veille	P_SB	0,00 W
Ventilateur valeur d'émission acoustique	L_WA	57,6 db(A)
Vitesse d'air maximale c 2,62	m/s
Norme de mesure pour déterminer la valeur de service	EN 50564:2011IEC 60879:1986 + cor1:1992

Des modifications techniques et du design sont possibles parce que nos produits sont en permanence développés et améliorés.

Cette notice d'utilisation peut être téléchargée en format PDF sur notre site Internet www.gt-support.de.

Déclaration de conformité

Des modifications techniques et visuelles sont possibles, nos produits étant en permanence développés et améliorés.

Cette notice d'utilisation peut être téléchargée en format PDF sur notre site Internet www.gt-support.de.

Recyclage

Il n'est pas autorisé de jeter les appareils usés avec déchets ménagers. Conformément à la directive 2012/19/EU, l'appareil doit être éliminé de manière réglementaire à la fin du cycle de vie. Les matières premières dont l'appareil est composé sont recyclées afin de ménager l'environnement. Déposez l'appareil usé à un point de collecte de déchets électriques ou à un point de recyclage. Les matériaux d'emballage doivent également être éliminés de matière conforme, triez-les avant de les déposer dans les conte-neurs spécialement prévus à cet effet. Adressez-vous à l'entreprise d'élimination de déchets locale ou à votre administration communale pour de plus amples renseignements.

Inhalt

Sicherheit ....23

Lieferumfang 25

Fabriqué pour (Ce n'est pas l'adresse du SAV !) :
