GEBRUIKSAANWIJZING GTBF01 QUIGG

Onderdelen en bedieningselementen ....6

Ingebruikname 7

Gebruik 7

Reinigen 8

Transporteren 9

Conformiteitsverklaring 9

Storing en verhelpen van de storing ....10

Technische specificaties ....10

Afvoer 11

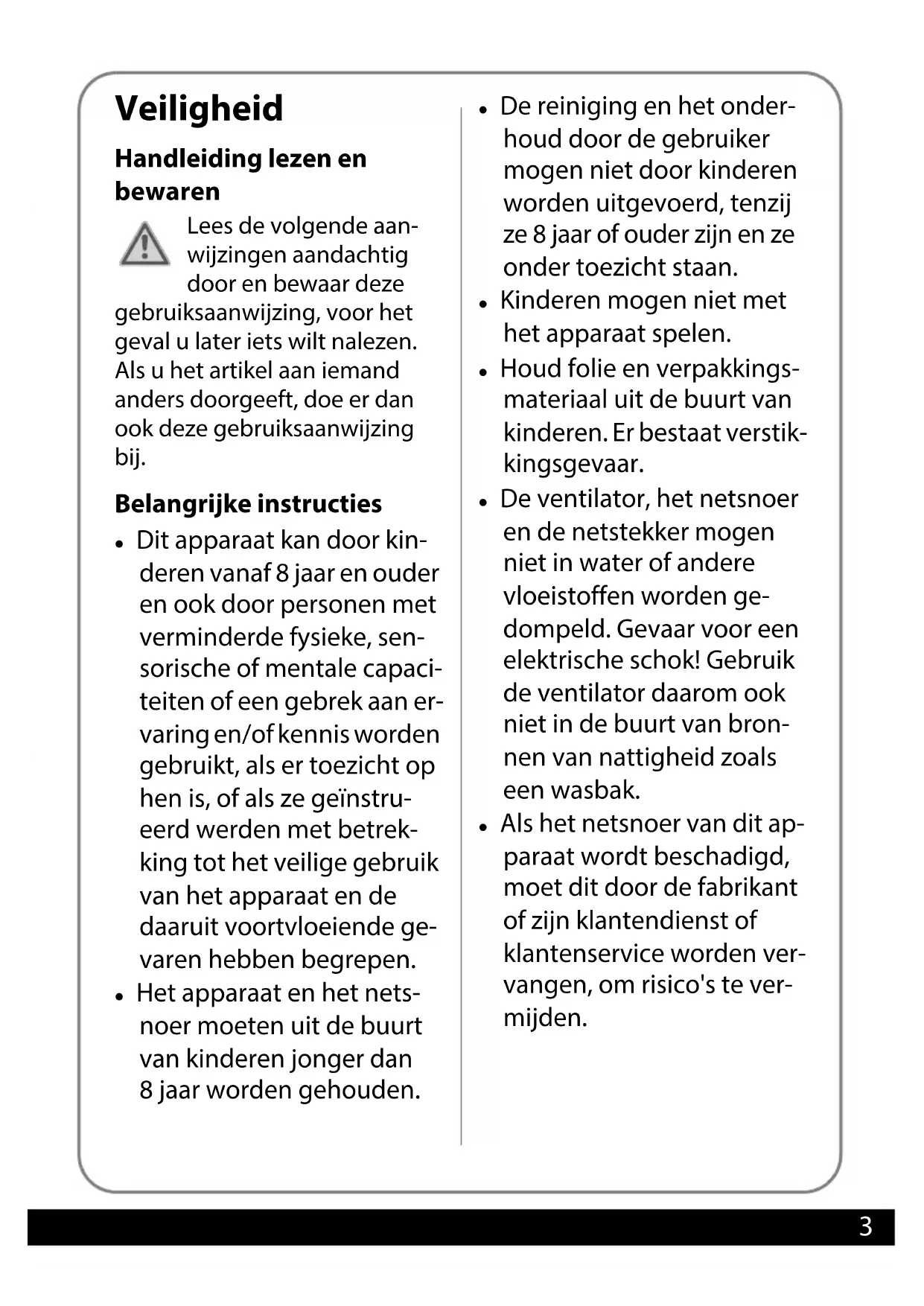

Veiligheid

Handleiding lezen en bewaren

Lees de volgende aan- wijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen. Als u het artikel aan iemand anders doorgeeft, doe er dan ook deze gebruiksaanwijzing bij.

Belangrijke instructies

- Dit apparaat kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en/of kennis worden gebruikt, als er toezicht op hen is, of als ze geïinstru- eerd werden met betrekking tot het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren hebben begrepen.

- Het apparaat en het netsnoer moeten uit de buurt van kinderen jonger dan 8 jaar worden gehouden.

- De reiniging en het onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze 8 jaar of ouder zijn en ze onder toezicht staan.

- Kinderen mogen niet met het apparaat spelen.

- Houd folie en verpakkingsmateriaal uit de buurt van kinderen. Er bestaat verstikkingsgevaar.

- De ventilator, het netsnoer en de netstekker mogen niet in water of andere vloeistoffen worden gedompeld. Gevaar voor een elektrische schok! Gebruik de ventilator daarom ook niet in de buurt van bronnen van nattigheid zoals een wasbak.

- Als het netsnoer van dit apparaat wordt beschadigd, moet dit door de fabrikant of zijn klantendienst of klantenservice worden vervangen, om risico's te vermijden.

- De ventilator mag niet op een tijdschakelklok, een schemeringsschakelaar of op een ander op afstand werkend systeem worden aangesloten.

Voorschriftmatig gebruik

• De ventilator is uitsluitend ontworpen voor de ventilatie van droge ruimtes.
• Deze is uitsluitend bedoeld voor privégebruik en is niet geschikt voor zakelijk gebruik.

Gevaar door elektriciteit

• Bedien het apparaat niet met natte handen.
• Gebruik het apparaat niet in de openlucht.
• Sluit het apparaat aan op een naar behoren geïnstalleerd stopcontact met randaarding, waarvan de spanning voldoet aan de 'Technische specificaties'.
• Let erop, dat het stopcontact goed toegankelijk is, zodat u er de netstekker zo nodig snel kunt uittrekken.
• Gebruik de ventilator niet zonder dat er toezicht is.
• Gebruik het apparaat niet:
• als het apparaat zelf of onderde- len ervan beschadigd zijn,
• als het netsnoer of de stekker beschadigd is,
• als het apparaat gevallen is.

- Wikkel het netsnoer voor elk gebruik helemaal af. Let er daarbij op, dat het netsnoer niet door scherpe randen of hete voorwerpen beschadigd wordt.

- Trek de stekker uit het stopcontact: - als u de ventilator niet gebruikt, - na elk gebruik, - voordat u het apparaat schoon- maakt of wegzet, - als er tijdens het gebruik kenne- lijk een storing optreedt, - bij onweer. Trek daarbij steeds aan de stek- ker, niet aan het snoer.

- Breng geen veranderingen aan aan het apparaat of aan het netsnoer. Laat reparaties alleen door een vakwerkplaats uitvoeren, omdat niet volgens de vakvereisten gerepareerde apparaten de gebruiker in gevaar brengen. Houd u ook aan de bijgevoegde garantievoorwaarden.

Gevaar voor letsels

• Koppel de ventilator steeds los van het elektriciteitsnet, als u de ventilator in elkaar zet, uit elkaar haalt of schoonmaakt.
• Gebruik de ventilator nooit zonder het ventilatierooster.
• Steek geen vingers of andere li- chaamsdelen en geen voorwerpen door het ventilatierooster.
• Let erop, dat bij de hantering van de ventilator geen voorwerpen zoals dassen, sjaals, kettingen, lang haar etc. in de draaiende rotor vast kunnen blijven hangen.
• Houd dieren weg van de ventilator.

- Leg het netsnoer zo, dat er niemand over kan struikelen.

Aanwijzing - materiële schade

• Let erop, dat de ventilator niet door gordijnen, dekens etc. wordt bedekt.
• Bescherm de ventilator tegen extreme temperaturen en vermijd directe zonnestraling.
• Zet de ventilator nooit op of in de buurt van hete oppervlakken (bijv. kookplaten etc.).
• Breng het netsnoer niet in aanraking met hete delen.
• Gebruik de ventilator niet meer, als de kunststofcomponenten van de ventilator scheuren of barsten hebben of vervormd zijn. Vervang beschadigde componenten alleen door passende originele vervangende delen.
• Gebruik de ventilator alleen op plaatsen, waar de omgevingstemperatuur niet hoger is dan 40 °C.

Levering

• Ventilator
• Gebruiksaanwijzing
• Garantiebewijs

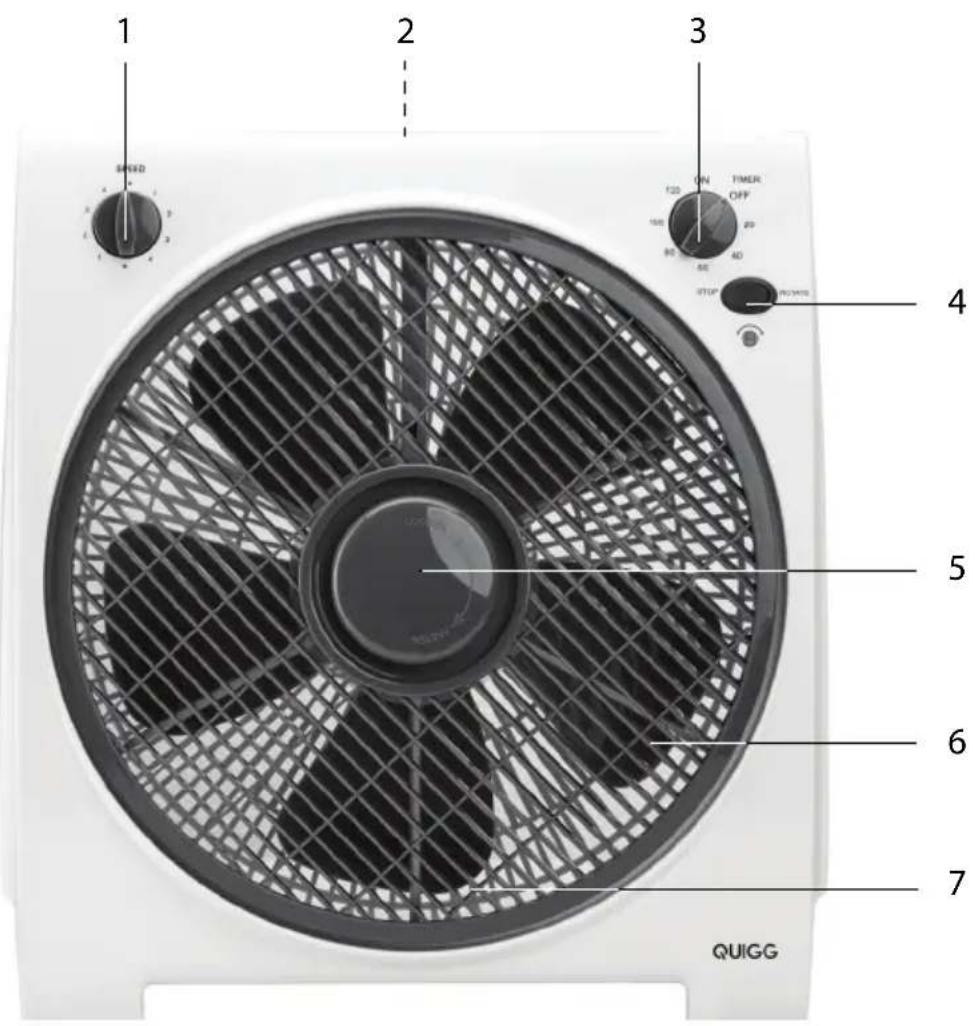

Onderdelen en bedieningselementen

1 2 3 4 5 6 7 QUIGG

Onderdelen en bedieningselementen van de ventilator

1 4-standen-draaischakelaar
2 Draaggreep (achterkant)
3 Draaischakelaar ON/OFF met TIMER-functie
4 Tuimelschakelaar STOP/ROTATE voor draaifunctie ventilatierooster
5 Naaf
6 Rotor
7 Ventilatierooster

Ingebruikname

Levering controleren

1. Haal alle delen uit de verpakking.
2. Controleer of de ventilator beschadigingen vertoont. Als dit het geval is, gebruikt u de ventilator niet. Neem dan contact op met ons servicecenter. De contactgegevens vindt u op het garantiebewijs.
3. Controleer of alle delen aanwezig zijn (zie pagina 6).

Ventilator opstellen

Zet de ventilator liefst niet op plaatsen waar bijv. gebra- den of gefrituurd wordt, bijv. in de keuken. Door olie- en vetspatten kunnen er ver- ontreinigingen aan de venti- lator blijven plakken. Grotere hoeveelheden vastplakken- de stof en vuil kunnen de le- vensduur beïnvloeden.

1. Wikkel het netsnoer helemaal af.
2. Zet de ventilator op een vaste, vlakke en trillingvrije ondergrond. Let er daarbij op, dat de lucht voor en achter de ventilator vrij kan circuleren.
3. Steek de netstekker in een stopcontact.

Gebruik

Continugebruik

1. Zet de draaischakelaar 3 op de stand ON.
2. Draai de 4-standen-draaischake- laar 1 op het gewenste prestatieni- veau.

Het instelbereik ligt tussen '1' (zwakke luchtstroom) en '4' (sterke luchtstroom).

Die De ventilatorinstellingen zijn er 2x.

• Draai de 4-standen-draaischakelaar 1 in de richting van de wijzers van de klok, als u met een laag prestatieniveau wilt beginnen.

• Om direct met een hoog prestatieniveau te beginnen, draait u de 4-standendraaischakelaar 1 tegen de wijzers van de klok in.

• Zet de draaischakelaar 3 op de stand OFF om de ventilator uit te schakelen.

U kunt echter ook de 4-standendraaischakelaar 1 op ● draaien, om de rotor te stoppen.

Timergebruik

Met de timer kunt u een tijdsduur instellen. Na afloop van de ingestelde tijdsduur (max. 120 minuten), schakelt de ventilator automatisch uit.

1. Draai de draaischakelaar 3 in de richting van de wijzers van de klok op de gewenste tijdsduur die de ventilator moet lopen, bijv. '40' (= 40 minuten).

2. Draai de 4-standen-draaischake-laar 1 op het gewenste prestatieniveau. De rotor 6 begint te draaien en schakelt na afloop van de ingestelde tijd automatisch uit.

Let op:

• Tijdens het gebruik kunt u een ander prestatieniveau instellen.
• Om de ventilator voor afloop van de ingestelde tijd uit te schakelen, draait u de draaischakelaar op OFF.

Gebruik met draaibaar ventilatierooster

Aanwijzing -

Materiële schade! Probeer niet, het draaibare ventilatierooster met de hand te verstellen.

Zowel bij continugebruik als bij timergebruik kunt u het draaibare ventilatierooster erbij inschakelen. Door de schuin geplaatste lamellen van het ventilatierooster kunt u de lucht-stroom gericht sturen of de lucht optimaal in werveling brengen.

1. Kies de gewenste gebruiksmodus: continugebruik of timergebruik, zie de voorgaande paragrafen.
2. Zet de tuimelschakelaar 4 op ROTATE. Het ventilatierooster 7 begint te draaien.
3. Zet de tuimelschakelaar 4 op STOP, zo gauw het ventilatierooster 7 de gewenste positie bereikt heeft.

Als alternatief kunt u de tuimelschakelaar 4 ook op ROTATE ingesteld laten. Het ventilatierooster 7 draait dan voortdurend en verdeelt de lucht over de hele ruimte.

Reinigen

Waarschuwing

Gevaar voor een elektrische schok!

• Dompel de ventilator, de netstekker of het netsnoer nooit in water of een andere vloeistof.
  – Trek de netstekker voor de reiniging uit het stopcontact.

Standard schoonmaak

1. Schakel de ventilator uit en trek de netstekker uit.
2. Wacht, tot de rotor 6 tot stilstand is gekomen.
3. Reinig de behuizing met een zachte doek. Verwijder kleinere vuile plekken met een licht bevochtigde doek. Wrijf de behuizing vervolgens droog.
4. Verwijder het stof van het ventilatierooster 7 met een zachte borstel.

Bij sterke vervuiling

Bij sterke vervuiling kunt u het ventilatierooster demonteren, om het gemakkelijker te reinigen.

1. Schakel de ventilator uit en trek de netstekker uit.

2. Wacht, tot de rotor 6 tot stilstand is gekomen.

3. Maak de naaf los en haal deze eraf, door de naaf 5 in de richting LOOSEN te draaien.

4. Maak de twee schroeven onder de naaf met een fijne kruiskopschroevendraaier los.

5. Trek het ventilatierooster 7 eraf en maak het schoon.

De montage verloopt in omgekeerde volgorde.

Draai de naaf dan in de richting FASTEN met de hand vast.

Gebruik de ventilator nooit zon- der het correct gemonteerde ventilatierooster.

Transporteren

1. Schakel het apparaat uit, voordat u het transporteert of ronddraagt. Wacht tot de rotor 6 tot stilstand is gekomen.

2. Trek de netstekker uit het stopcontact.

3. Pak de ventilator tijdens het dragen steeds vast aan de draaggreep 2.

Conformiteits-verklaring

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd. De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

Storing en verhelpen van de storing

Fout Mogelijke oorzaken en de storingverhelpen
De ventilator werkt niet. De netstekker is niet ingestoken.- Steek de netstekker in een volgens de regels geïnstalleerd stopcontact.De 4-standen-draaischakelaar staat op ●.- Schakel de 4-standen-schakelaar op de gewenste snelheidstrap (1-4).De draaischakelaar voor de timerfunctie staat op OFF.- Draai de schakelaar ofwel op ON of stel de gewenste tijd die de ventilator moet draaien in door in de richting van de wij-zers van de klok draaien.
Het ventilatierooster draait niet en/of er klinken ratelende geluiden.	De tuimelschakelaar voor het draaibare ventilatierooster staat op STOP.- Zet de tuimelschakelaar op ROTATE.Het ventilatierooster wordt door een voor-werp vastgehouden.1. Schakel de ventilator uit en trek de net-stekker uit.2. Controleer of vastgeklemde voorwer-pen er de oorzaak van zijn en verwijder deze eventueel.

Technische specificaties

Model: GT-BF-01

Stroomvoorziening: 230 V\~, 50 Hz

Vermogen: 50 W

Naam Symbool Waarde Eenheid
Maximale volumestroom F 25,18 m			^3 /min
Vermogensopname ventilator P 47,14 W
Bedrijfswaarde SV 0,53 (m			^3 /min)/W
Vermogensopname in stand-bytoestand	P_SB	0,00 W
Geluidsvermogensniveau ventilator L	WA	57,6 db(A)
Maximale luchtsnelheid c	2,62	m/s
Meetnorm voor de bepaling van bedrijfswaarden	EN 50564:2011IEC 60879:1986 + cor1:1992

Omdat onze producten voortdurend verder ontwikkeld en verbeterd worden, zijn wijzigingen in het design en technische veranderingen mogelijk.

Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload.

Afvoer

Oude apparaten mogen niet in het normale huisvuil worden wegge- gooid. In overeenstemming met richtlijn 2012/19/EU moet het apparaat aan het einde van zijn levensduur via een geregelde afvoer worden verwijderd.

Daarbij worden de in het apparaat aanwezige waardevolle stoffen verder doorgeleid voor hergebruik en wordt belasting van het milieu voorkomen.

Breng het oude apparaat naar een inzamelpunt voor elektronisch afval of een hergebruikcentrum.

Gooi ook de verpakkingsmaterialen weg in overeenstemming met de milieueisen, door ze soort bij soort in de beschikbaar gestelde inzamelcontainers te gooien.

Neem voor nadere informatie contact op met uw plaatselijke afvalverwijderingsbedrijf of uw gemeentebestuur.
