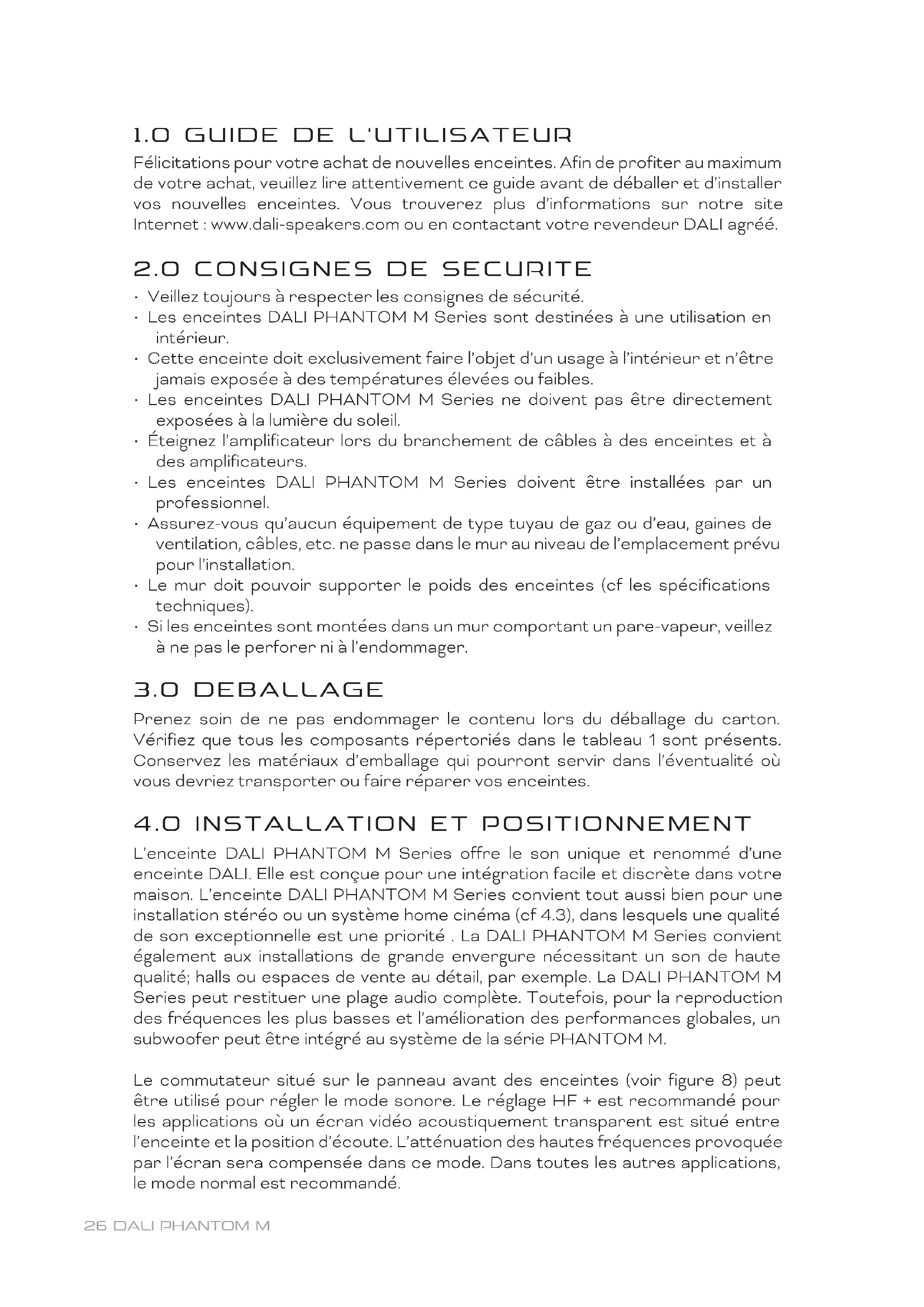

MODE D'EMPLOI Phantom M250 Dali
Félicitations pour votre achat de nouvelles enceintes. Afin de profiter au maximum de votre achat, veuillez lire attentivement ce guide avant de déballer et d'installer vos nouvelles enceintes. Vous trouvrez plus d'informations sur notre site Internet: www.dali-speakers.com ou en contactant votre revendeur DALI agrée.
2.0 CONSIGNES DE SECURITE
Veillez tous à respecter les consignes de sécurité.
- Les enceintes DALI PHANTOM M Series sont destinées à une utilisation en interieur.
- Cette enceinte doit exclusivement faire l'objet d'un usage à l'intérieur et n'était jamais exposée à des températures élevées ou faibles.
- Les enceintes DALI PHANTOM M Series ne doivent pas etre directement exposées à la lumière du soleil.
- Éteignez l'amplificateur lors du branchement de cables à des enceintes et à des amplificateurs.
- Les enceintes DALI PHANTOM M Series doivent être installées par un professionnel.
Assurez-vous qu'aucun équipement de type tuyau de gaz ou d'eau, gains de ventilation, cables, etc. ne passé dans le mur au niveau de l'emplacement prévu pour l'installation.
- Le mur doit pouvoir supporter le poids des enceintes (cf les specifications techniques).
- Si les enceintes sont montées dans un mur相对较ient un pare-vapeur, voirlez à ne pas le perforer ni à l'endommager.
3.0 DEBALLAGE
Prenez soit de ne pas endommager le contenu lors du déballage du carton.
Vérifiez que tous les composants répertoriés dans le tableau 1 sontprésentés.
Conservez les matériaux d'emballage qui pourront servir dans l'eventualité où vous devriez transporter ou faire réparer vos enceintes.
4.0 INSTALLATION ET POSITIONNEMENT
L'enceinte DALI PHANTOM M Series offre le son unique et renommé d'une enceinte DALI. Elle est conçue pour une intégration facile et discrète dans votre maison. L'enceinte DALI PHANTOM M Series convient tout aussi bien pour une installation stéreo ou un système home cinema (cf 4.3), dans lesquels une qualité de son exceptionnelle est une priorité. La DALI PHANTOM M Series convient également aux installations de grande envergure nécessitant un son de haute qualité; halls ou espaces de vente au détail, par exemple. La DALI PHANTOM M Series peut restituer une plage audio complète. Toutefois, pour la reproduction des fréquences les plus basses et l'amélioration des performances globales, un subwoofer peut être intégré au système de la série PHANTOM M.
Le commutateur situé sur le panneau avant des enceintes (voir figure 8) peut être utilisé pour régler le mode sonore. Le réglage HF + est recommandé pour les applications où un écran video acoustiquement transparent est situé entre l'enceinte et la position d'écoute. L'atténuation des haute fréquences provoquée par l'écran sera compensée dans ce mode. Dans toutes les autres applications, le mode normal est recommandé.
Pour les installations de type stéreo ou home cinema, nous vous conseillons de positionner les enceintes de façon symétrique autour de votre position d'écoute favorite afin d'obtenir un rendu sonore optimal (cf. schémas 1A + 1B). Pour ne pas compromètre la clarté des enceintes, il est également important de ne pas les positionner trop loin de la position d'écoute.
Pour un rendu audio optimal, placez les enceintes comme indiquedans la figure 2.
La présence d'objets situés entre l'enceinte et la position d'écoute peut avoir un effet négatif sur la qualité sonore. L'enceinte PHANTOM M Series est concise sur la base de notre原則 de dispersion large du son. L'utilisation d'enceintes équipées d'une technologie de dispersion large du son améliore la performance dans la zone d'écoute principale ainsi que l'intégration de la piece. Le原則 de dispersion large contribue également à garantir que le son est distribué uniformément dans une large zone de la piece d'écoute.
Chaque piece possède des caractéristiques acoustiques uniques qui influencent la manière dont nous entendons le son provenant des enceintes. Le son que nous entendons est constitué du son direct provenant des enceintes et du son réfléchi provenant du sol, du plafond et des murs. En règle générale, évitez les grandes surfaces réfléchissantes situées à proximité immédiate des enceintes, car elles provoqueraient des réflexions intenses susceptibles de nuire à la précision du son. Les objets souples, tels que les tapis, les rideaux, etc. sont utiles si le son semble trop aigu.
Le volume et la qualité des graves dépendent tous les deux de la taille et de la forme de la pierce, ainsi que de l'emplacement des enceintes. En plaçant les haut-parleurs dans les angles, vous aurez tendance à accenter les graves, mais vous risquez également de provoquer des réflexions néfastes.
4.1 Installer les supports angulaires muraux
L'enceinte DALI PHANTOM M Series est livrée avec des supports angulaires pour le montage mural Les supports fixent solidement l'enceinte à l'arrête de la surface sur lequel il est installé. Les supports angulaires muraux forment un angle à 90 degrés lorsque les vis sont serrées (cf. figure 3). Les vis doivent être bien serrées afin que les enceintes soient maintainues bien en place, mais veillez à ne pas les serrer de manière excessive. Servez-vous d'un embout approprié afin de serrer les vis.
L'embout Allen peut être utilisé avec un tournevis à main ou une perceuse électrique intégrant une limitation de couple. Si vous utilisez une perceuse, réglez le couple au minimum. Les vis sont serrées de manière appropriée lorsque le joint situé à l'arrière de l'enceinte est comprimé et que la face de l'enceinte est au même niveau que la surface de montage.
Si vous doivent rester l'enceinte, desserrez les vis d'environ 5 à 20 tours dans le sens inverse des aiguilles d'une montre pour permettre aux supports de desserrer leur prise.
REMARQUE: ne pas dévisser en tournant plus de 20 ou 25 tours car les supports pourraient sortir du pas de vis.
Si les enceintes doivent être montées dans un mur particulièrement épais, il peut être nécessaire de démonter les supports angulaires des vis, puis de les inverser et de les remplaçer. Les supports inversés permettent de monter l'enceinte dans des murs jusqu'à 2,75 ″/70 mm d'épaisseur (voir figure 4).
4.2 Grille
La grille est fixée à l'aide d'almants intégrés au cadre de l'enceinte. Placez la grille de sorte qu'elle recouvre le haut de l'enceinte et que les aimants la fixent.
REMARQUE: Le tissu à l'intérieur de la grille estprésent pour protéger les hauts-parleurs de la poussière et de la saleté et ne doit être retire que temporairement pour permettre la peinture de la grille.
4.3 PHANTOM M montee horizontal (canal central)
Les enceintes DALI PHANTOM M peuvent être utilisées pour les canaux gauche, droit, central ou surround. Si elle est utilisé en orientation horizontal, le module de tweeter hybride du M-375 doit être pivoté pour rester vertical. Ceci est important pour préserver la dispersion large et les détails fins des haute fréquences. Les modules de tweeter hybrides sont préconfigurés pour l'orientation vertical. Si un haut-parleur doit être utilisé en orientation horizontal, un revendeur DALI/agréée ou un centre de service après-vente peut faire pivoter le module tweeter hybride.
Pour-retirer le module de tweeteter hybride de l'enceinte, dévissez les quatre vis. Une fois démontré, faites pivoter le module de 90 degrés. Insérez le module pivoté et réinstallez-le à l'aide des quatre vis (Figure 5). Ne pas serrer les vis de manière excessive.
4.4 Connexion des cables/Selection des cables
Le choix des cables est un élément important de toute installation d'enceintes. Le remplacement des cables après l'installation est potentiellement difficile, il est donc préférible de selectionner des cables de qualité des le début. Vote revendeur DALI/agree peut eventuèlement vous conseiller sur le type de cable à selectionner.
Lorsque vous connectez le cable de l'enceinte à l'amplificateur, il est important de connecter l'enceinte en respectant les phases. La borne rouge (+) de l'enceinte doit être connectée à la borne rouge (+) de l'amplificateur. La borne noire (-) de l'enceinte doit être connectée à la borne noire (-) de l'amplificateur. Si les enceintes ne sont pas connectées en respectant les phases, l'espace sonore sera diffus et les basses seront faibles.
Pour insérer l'extrémité du cable sur les bornes à ressort de l'enceinte, retirez le matériel d'isolement du cable afin qu'il soit nu sur env. 1/2 / 12 mm. Appuyer sur le haut du terminal en pressant vers le bas, puis insérer le cable nu dans l'ouverture. Lorsque le fil est complètement en place et qu'il n'y a pas de brins qui dépassent, relâchéz le terminal (voir figure 6).
5.0 GABARIT DE DECOUPE
Le gabarit de découvert joint (cf. figure 7) peut être utilisé afin de visualiser quel serait le positionnement correct de votre enceinte et de marquer les emplacements des découvertes du mur. Fixez le gabarit à l'emplacement d'installation souhaité avec du ruban adhésiif afin que vous puissiez marquer les lignes de découverte. La profondeur de montage minimale pour la série DALI PHANTOM M est de 100mm .
6.0 INSTALLATION
Veuillez litre et respecter les consignes de sécurité indiquées à la section 2.0 de cette notice! L'enceinte DALI PHANTOM M doit être installée par un professionnel formé pour vous assurer que toutes les consignes de sécurité sont respectées et que l'enceinte ne puisse pas tomber.
Les outils et matériels suivants sont nécessaires à une installation correcte :
Metre ruban
· Crayon
- Scie ou couteau
- Embout approprié
- Un tournevis manuel à embout (en option)
Du ruban adhésif
Gabarit de découpe
Une fois l'emplacement correct déterminé, fixez avec du ruban adhésif le gabarit d'installation sur la surface murale. Marquez la zone à évider avec un crayon.
Retirer le gabarit et percez les trous pour permettre l'insertion d'une scie ou d'un couteau. Sciez/curpez soigneusement le long de la ligne de crayon.
Une fois le trou peut pour l'enceinte, assurez-vous que le cable de l'enceinte ne pende pas de façon l'âche à l'intérieur du mur. Le cable doit être arrimé d'une façon sécurisée à l'intérieur du mur pour éviter qu'il ne subisse une quelconque tension lorsqu'il sera connecté aux bornes des enceintes. S'il pend, le cable peut se detacher progressivement sous son propre poids, ce qui entraîne une mauvaise connexion, voire une déconnexion (voir figure 6 pour une fixation correcte du cable).
Une fois le cable arrimé et l'ouverture pour l'enceinte préte, vous étés prét à connecter les cables de l'enceinte. Veuillez consulter la section 4.4 de cette notice.
Une fois les cables connectés, mettez le système sous tension. Vérifiez la qualité d'écoute avant de procéder au montage final pour vous assurer que toutes les connexions sont correctes.
Veillez à ne pas toucher les haut-parleurs pendant l'installation. Une fois l'enceinte alignée, serrez les vis dans les supports. Assurez-vous que l'enceinte est fermement arrimée à sa place. Veillez à ne pas trop serrer les vis et à ne pas dénuder les cables.
7.0 RODAGE
Attendez-vous à ce que la qualité sonore de vos nouvelles enceintes s'améliore graduèlement durant la première période d'utilisation. Vous ne devez rien faire de particulier pour roder les enceintes, mais sachez que le rodage peut nécessiter jusqu'à 100 heures de playback avant que la performance optimale ne soit atteinte (la durée exacte est fonction du niveau du playback).
8.0 BLINDAGE MAGNETIQUE
Les hauts-parleurs de l'enceinte générent un champ magnétique susceptible d'interférer avec les télévisions/moniteurs à tube cathodique, les disques durs, les cassettes video et audio, ainsi que les cartes magnétiques etc. Veillez donc à tener ce type d'équipement à distance de vos enceintes afin d'éviter de les endommager. Les écrans/moniteurs LCD et plasma ne sont pas influencés par les champs magnétiques.
9.0 ENTRETIEN
Le nettoyage des surfaces des enceintes peut s'effectuer avec des détergents menagers usuels. Évitez l'utilisation de produits abrasifs ou à base d'acide, de solutions alcalines ou d'agents anti-bactériens. Évitez d'utiliser des aérosols.
Évitez le contact direct des détergents sur les hauts-parleurs. Nettoyez-les avec beaucoup de précautions, particulièrement le tweeter. La grille peut être nettoyée à l'aide d'un aspirateur ou d'une Brosse à vêtements usable.
10.0 INFORMATIONS CONCERNANT L'ENVIRONNEMENT ET LA MISE AU REBUT
Les produits DALI sont conçus pour respecter les directives internationales concernant la limitation des substances dangereuses et la mise au rebut des déchets d'équipements électriques et électroniques. Le symbole de poubelle sur roues/barrière d'une croix indique que les enceintes sont conformes à ces directives (cf. schéma 9). Les enceintes doivent être recyclées et traitées conformément à ces directives. Pour tous conseils, n'hésitez pas à prendre contact avec l'autorité locale compétente dans ce domaine.
11.0 CHARACTERISTIQUES TECHNIQUES
Le tableau 2 présente les caractéristique les plus courantes de nos enceintes. N'oubliez pas que la qualité sonore d'une enceinte ne peut etre jugee sur la seule base de ses caractéristiques techniques. Pour comparer différentes enceintes, nous vous recommendons d'ecouter les différentes enceintes en question.
Profitez de votre nouvelle enceinte DALI PHANTOM M Series!
