BEDIENUNGSANLEITUNG Phantom M250 Dali

1.0 BENUTZERHANDBUCH 12
2.0.SICHERHEITSMASSNAHMEN 12
3.0 AUSPACKEN 12
4.0 EINRICHEN UND POSITIONIEREN 12
5.0 AUSSCHNITTSCHABLONE 15
6.0 EINBAU 15
7.0 EINLAUFZEIT 16
8.0 MAGNETISCHE ABSCHIRMUNG 16
9.0 REINIGUNG 16
10.0 UMWELTINFORMATIONEN UND ENTSORGUNG 16
11.0 TECHNISCHE DATEN 17

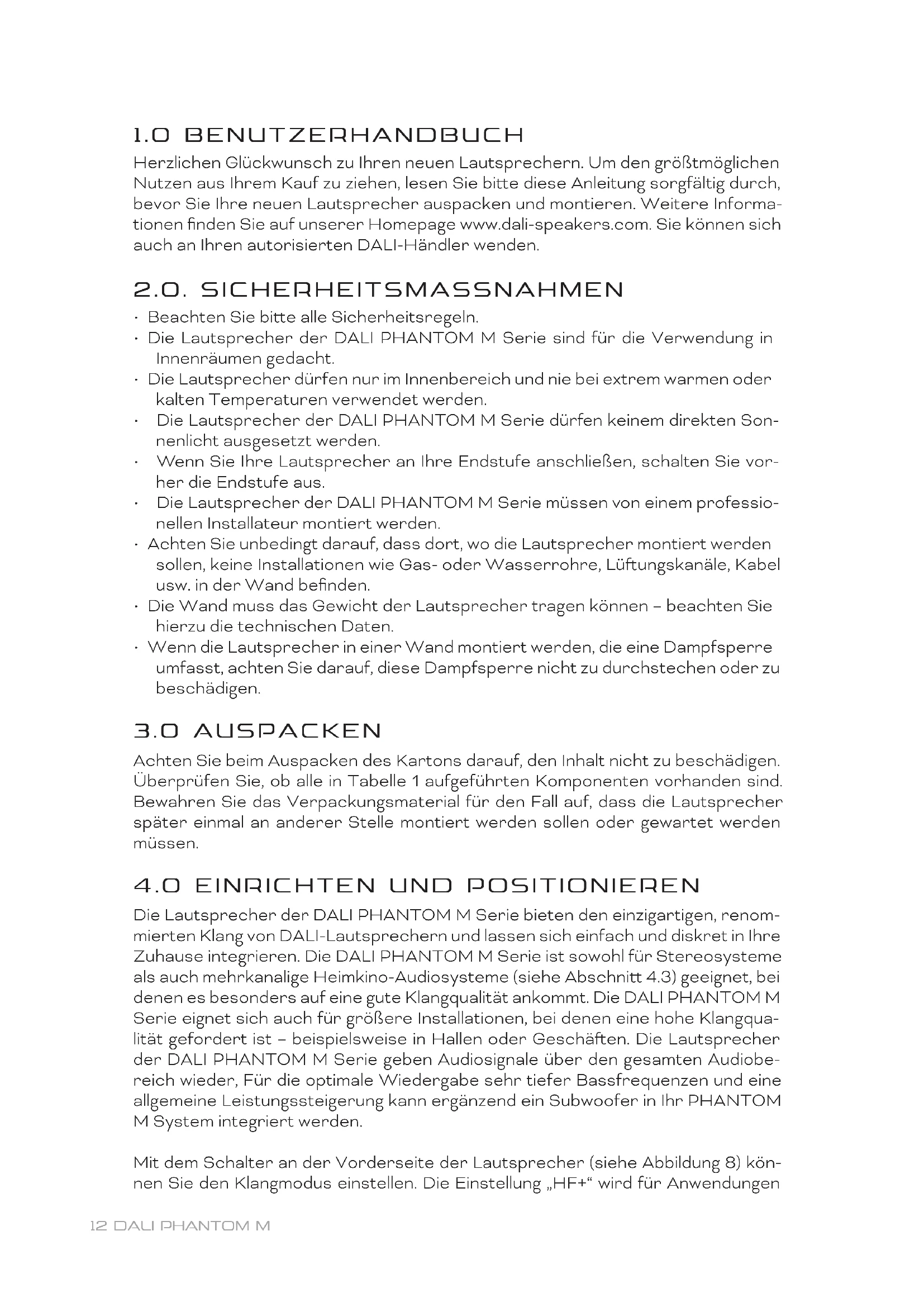

1.0 BENUTZERHANDBUCH

Herzlichen Glückwunsch zu ihren neuen Lautsprechern. Um den großsmöglichen Nutzen aus ihrem Kauf zuziehen,lesen Sieitte diese Anleitung sorgfältig durch, bevor Sie ihre neuen Lautsprecher auspacken und montieren. Weitere Informationen finden Sie auf unserer Homepage www.dali-speakers.com. Sie konnen sich auch an ihren autorisierten DALI-Handler wenden.

2.0. SICHERHEITSMASSNAHMENTS

• Beachten Sieitte alle Sicherheitsregeln.
• Die Lautsprecher der DALI PHANTOM M Serie sind für die Verwendung in Innenräumen gedacht.
  Die Laufsprecher dürfen nur im Innebereich und nie bei extrem warmen oder kalten Temperaturen verwendet werden.
  Die Lautsprecher der DALI PHANTOM M Serie)durfen keinem direkten Sonnenlicht ausgesetzt werden.
• Wenn Sie ihre Laufsprecher an ihre Endstufe anschließen, schalten Sie vorher die Endstufe aus.
  Die Lautspecher der DALI PHANTOM M Serie müssen von einem professionen Installateur montiert werden.
• Achten Sie unbedingt daraufuf, dass Dort, wo die Laufsprecher montiert werden sollen, keine Installationen wie Gas- oder Wasserrohre, Luftungskanäle, Kabel usw. in der Wand befinden.
• Die Wand muss das Gewicht der Laufsprecherlagen künnen - beachten Sie hierzu die technischen Daten.
• Wenn die Laufsprecher in einer Wand montiert werden, die eine Dampfsperre umfasst, achten Sie darauf, diese Dampfsperre nicht zu durchstehen oder zu beschädigen.

3.0 AUSPACKEN

Achten Sie beim Auspacken des Kartons daraufuf, den Inhalt nicht zu beschädigen. Überprüfen Sie, ob alle in Tabelle 1 aufgeführten Komponenten vorhanden sind. Bewahren Sie das Verpackungsmaterial für den Fall auf, dass die Laufsprecher später einmal an anderer Stelle montiert werden sollen oder gewartet werden müssen.

4.0 EINRICHEN UND POSITIONIEREN

Die Lautsprecher der DALI PHANTOM M Serie bieten den einzigartigen, renommierten Klang von DALI-Lautsprechern und halten sich einfach und diskret in ihre Zuhause integrieren. Die DALI PHANTOM M Serie ist sowohl für Stereosysteme als auch mehrkanalige Heimkino-Audiosysteme (siehe Abschnitt 4.3) geeignet, bei denen es besonderss auf eine gute Klangqualität ankommte. Die DALI PHANTOM M Serie eignet sich auch für große Installationen, bei denen eine hohe Klangqualität gefordert ist - beispelseweise in Hallen oder Geschäften. Die Lautsprecher der DALI PHANTOM M Serie geben Audiosignale über den gesamten Audiobereich wieder, Für die optimale Wiedergabe sehr tiefer Bassfrequenzen und eine allgemeine Leistungssteigerung kann ergänzend ein Subwoofer in Ihr PHANTOM M System integriert werden.

Mit dem Schalter an der Vorderseite der Laufsprecher (siehe Abbildung 8) konnen Sie den Klangmodus einstellen. Die Einstellung „HF+“ wird für Anwendungen

empfohlen, bei denen sich eine akustisch transparente Leinwand zwischen dem Lautsprecher und der Hörposition befindet. Die durch eine solche Leinwand verursachte Dämpfung hoher Frenzen wird in thisem Modus kompensiert. Für alle anderen Anwendungen wird der Modus „Normal" empfohlen.

Bei Stereosystemen und Heimkinos empfehlen wir, dass Sie die Laufsprecher symmetrisch um die Hörposition herum platzieren, um den optimalen Klangeindruck zu erzielen - siehe hierzu die Abbildungen 1A und 1B. Um die Klarheit des Klangbildes nicht zu beeinträchtigen, ist es außer dem wichtig, die Laufsprecher nicht zuweit entfern't von der Hörposition zu platzieren.

Um ein optimales Hörerlebnis zu erzielen, sollen den lautsprecher wie in Abbildung 2 gezeigt positioniert werden.

Wenn sich zwischen den Laatsprechern und der Hörposition Gegenstände befinden, kann dies die Klangqualität verschlechtern. Die Laatsprecher der PHANTOM M Serie wurden so konstruiert, dass ein möglichst breiter Abstrahlwinkel erzielt wird. Laatsprecher mit einer breiten Abstrahlung weisen eine verbesserte Wiedergabe im Hauptbereich auf und{lennen sich better in den Raum integrieren. Eine breite Abstrahlung gewährleistet auch, dass der Klangeindruck in einem große Bereich des Hörraums ausgewogen ist.

Jeder Raum hat seine eigene Akustik, Sie beeinflusst die Art und Weise, wie wir den Klang eines Lautsprechers erleben. Der Klang, den wir horen, besteht sowohl aus dem Schall, den die Lautsprecher direkt abstrahlen, als auch aus dem von Wänden und Decke reflektierten Schall. Grundsätzlich sollen große, glatte Flächen in unmittelbarer Höhe der Lautsprecher vermieden werden, da sie starke Reflexionen verursachen, welche die Klangwiedergabe verzälschen können. Weiche Objekte – wie zum Beispiel Teppiche und Vorhänge ... konnen Abhilfe schaffen, wenn der Klang zu hohenreich ist.

Sowohl der Pegel als auch die Wiedergabequalität der tiefen Basse hängen von Große und Form des Raumes sowie der Platzierung der Laatsprecher ab. Wenn Sie die Laatsprecher in Ecken aufstellen, werden die Basse verstärkt, Dabei können aber auch unerwänschte Reflexionen auftreten.

4.1 Montagehalterungen

Zur DALI PHANTOM M Serie gehören Halterungen für die Wandmontage. Diese Halterungen verbinden den Lautsprecher fest mit der Rückseite der Fläche, an dem er angebracht ist. Nachdem die Schrauben angezogen wurden, stehen die Halterungen im rechten Winkel Heraus (siehe Abbildung 3). Die Schrauben sollen soweit angezogen werden, dass der Lautsprecher sicher verankert ist. Dabei ist jederhow darauf zu achten, dass die Schrauben nicht zu fest angezogen werden. Verwenden Sie zum Anziehen der Schrauben einen passenden Schraubendreher / ein passendes Schraubbit.

Ein geeignetes Schraubbit kann an einem Handschraubendreher oder an einer elektrischen Bohrmschine mit Drehmomentbegrenzung verwendet werden. Wenn Sie eine Bohrmschine verwenden, stellen Sie das Drehmoment auf den niedrigsten Wert ein. Die Schrauben sitzen optimal, wenn die Dichtung auf den

Rückseite des Lautsprechers komprimiert wird und die Frontblende plan zur Einbauoberfläche ist.

Wenn Sie den Laatsprecher wieder ausbauen wollen, drehen Sie die Schrauben 5 bis 20 Umdrehungen gegen den Uhrzeigersinn. Dadurch werden die Halterun-gen gelost.

HINWEIS: Drehen Sie die Schrauben nicht weiter als 20 bis 25 Umdrehungen hereaus, weil sonst die Halterungen von den Schrauben fallen.

Wenn die Laatsprecher in einer besonders dicken Wand montiert werden sollen, müssen Sie möglicherweise die Halterungen von den Schrauben losen und sie dann umgedreht wieder einsetzen. Umgekehrte Halterungen ermöglich die Montage des Laatsprechers in Wänden mit einer Dicke von bis zu 70 mm / 2,75 Zoll (siehe Abbildung 4).

4.2 Abdeckung

Die Lautspricherabdeckung wird durch Magnete im Rahmen des Lautsprachers gehalten. Platzieren Sie die Lautspricherabdeckung so, dass sie die Vorderseite des Lautsprachers abdeckt. Sie wird dann von den Magneten safer gehalten.

HINWEIS: Der Stoff auf der Innenseite der Laatsprecherabdeckung schützt die Chassis vor Staub und Schmutz. Die Laatsprecherabdeckung solle nur vorübergehend zum Lackieren entfernt werden.

4.3 PHANTOM M - waagerechte Montage (Centerkanal)

DALI PHANTOM M Lautsprecher konnen als linke, rechte, Center- und Surround-Kanäle verwendet werden. Bei Verwendung im Querformat soll das Hybrid-Hochtönermodul des Modells M-375 um 90^ Grad gedreht werden, damit es korrekt vertikal ausgerichtet ist. Dies ist wichtig, um die breite Streuung und die detailreiche Wiedergabe hoher Frenzen zu gewährleisten. Die Hybrid-Hochtönermodule sind werkseitig für die Verwendung im Hochformat konfiguriert. Wenn ein Lautsprecher im Querformat verwendet werden soll, kann ein autorisierter DALI-Änderer oder ein Dienstleister das Hybrid-Hochtönermodul drehen.

Verwenden Sie zum Entfernen des Hybrid-Hochtonermodulus aus dem Gehäuse die vier Schrauben. Drehen Sie nach dem Ausbau das Modul um 90 Grad. Setzen Sie das gedrechte Modul wieder ein und fixieren Sie es mit den vier Schrauben (Abbildung 5). Ziehen Sie die Schrauben nicht zu fest an.

4.4 Auschwitz und Anschluss der Kabel

Bei der Installation von Lautsprechern sollen den Sie auf die Verwendung der richtigen Kabel achten. Das Ersetzen von Kabeln nach der Installation ist in der Regel kompliziert oder gar unmöglich. Sie sollen sich daher von vorneherein für hochwertige am Kabel entscheiden. Ihr autorisierter DALI-Handler kann Sie bei der Auswahl geeigneter Kabel unterstützen.

Wenn Sie das Kabel an den Lautsprecher und den Verständner anschlossen, ist es wichtig, dass Sie auf die korrekte Phase achten. Die rote Lautsprecherklemme

(Markierung +) muss mit dem roten Anschluss der Endstufe (Markierung +) verbunden werden. Die schwarze Laatsprecherklemme (Markierung -) muss mit dem schwarzen Anschluss der Endstufe (Markierung -) verbunden werden. Wenn die Laatsprecher nicht phasenrichtig angeschlossen sind, wird der Klang diffus und Bassschwach wirken.

Um die Kabelenden in die Federklemmen einsusetzen, entfern den Sie die Isolierung soweit, dass circa 12 mm (0,5 Zoll) blankes Kabel freigelegt ist. Drücken Sie das Oberteil der Klemme herunter und führen Sie das blanke Kabel in die Öffnung ein. Wenn das Kabel eingesetzt ist, setzen Sie die Anschlussklemme los. Achten Sie darauf, dass anschließend keine einzelnen Kabeladern Herausstehen (siehe Abbildung 6).

5.0 AUSSCHNITTSCHABLONE

Sie konnen die im Lieferumfang enthaltene Ausschnittschablone (siehe Abbildung 7), verwenden, um vor dem Einbau die Platzierung der Lautsprecher zu visualisieren und dann den Ausschnitt für den Einbau zu markieren. Heften Sie die Schablone mit Klebeband an der gewünschte Stelle an, so dass Sie den Ausschnitt markieren können. Die minimale Einbautiefe für die DALI PHANTOM M Serie beträgt 100mm .

6.0 EINBAU

Bitte lesen und beachten Sie die Sicherheitshinweise in Kapitel 2.0 dieser Anleitung! Die Laufsprecher der DALI PHANTOM M Serie sollenn von einem ausgebildeten Installateur eingebaut werden, der sanforderungen erfüllt werden und die Laufsprecher nicht später herausfallen.

Die folgenden Werkzeuge und Gegenstände sind für eine korrekte Installation er-forderlich:

Maßband
- Bleistift
Säge oder Messer
Passendes Schraubbit
- Handbitschraubendreher (optional)
Klebeband
Ausschnittschablone

Nachdem Sie den Montageort bestimmt haben, kleben Sie die Schablone auf die Wandoberfläche. Markieren Sie mit dem Bleistift den Ausschnitt.

Entfernen Sie die Schablone und bohren Sie LÖcher für den Sägeeinstich oder zum Ansetzen des Messers. Sägen beziehungsweise schreiben Sie sorgfältig entlang der Bleistiftlinie.

Wenn der Ausschnitt für den Lautsprecher fertig ist, müssen Sie darauf auf achten, dass das Lautsprecherkabel nicht lose in der Wand hängt. Das Kabel muss sicher an der Innenseite der Wand fixiert werden, um zu verhindern, dass es beim Anschlieben an die Lautsprecheranschlüsse unter Zugspannung stehen. Wenn das Kabel nicht in geeigneter Weis fixiert wird, kann es sich unter seinem eigenen

Gewicht allmählich losen, was dann zu einer schlechten Verbindung oder sareng Trennung fuhrt. Die korrekte Fixierung des Kabels wird in Abbildung 6 dargestellt.

Wenn das Lautsprecherkabel befestigt und der Ausschnitt fur den Lautsprecher vorbereitet ist, konnen Sie das Lautsprecherkabel anschlieben. Weitere Informationen finden Sie im Abschnitt 4.4 dieser Anleitung.

Nachdem Sie die Kabelverbindungen vorgenommen haben, schalten Sie das System ein. Machen Sie vor dem endgültigen Einbau eine Hörprobe, um sicherzustellen, dass alle Verbindungen korrekt sind.

Achten Sie beim Einbau darauf, die Chassis nicht zu berühren. Wenn der Laufsprecher ausgerichtet ist,ziehen Sie die Schrauben der Halterungen an,so dass der Lautsprecher sicher an seinem Platz gehalten wird. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen und deren Gewinde nicht zu beschädigen.

7.0 EINLAUFZEIT

Sie sollen den damit rechnen, dass sich die Klangqualität ihrer neuen Laufsprecher im Zeitraum nach der Inbetriebnahme allmählich verbessert. In dieser Einlaufzeit brauchen Sie als Anwender nichts Besonderes zu tun. Rechnen Sie aber - abhängig von der Lautstärke - damit, dass es bis zu 100 Betriebsstunden dauern kann, bis das System das volle Leistungsiveau erreicht hat.

8.0 MAGNETISCHE ABSCHIRMUNG

Die Laufsprecherchassis erzeugen ein Magnetfeld, das die Bildrohren von CRT-Fernsehgeräten oder -Monitoren, magnetischen Festplatten, Ton- und Videobänder sowie Magnetkarten und ähnliche Datenträger beeinträchtigen kann. Daher sollen den sich solche Gegenstände nicht in der Nähe der Laufsprecher befinden, um Störungen oder Beschädigungen zu vermeiden. LCD- und Plasmabildschirme werden von Magnetfeldern nicht beeinflusst.

9.0 REINIGUNG

Die Oberfläche der Laatsprecher kann mit gewöhnlichen Haushaltsreinigungsmitteln gereinigt werden. Es dürfen jedoch keine Reinigungsmittel verwendet werden, die scheuern; Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays.

Es sollenn grundsatzlich keine Reinigungsmittel an die Lautsprecherchassis gelangen. Reinigen Sie die Chassis nur mit größter Vorsicht. Dies gilt insbesondere für den Hochtöner. Die Lautsprecherabdeckung kann mit einem Staubsauger oder einer normalen Kleiderbürste gereinigt werden.

10.0 UMWELTINFORMATIONEN UND ENTSORGUNG

Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der EU-Richtlinie 2002/96/EG zur Entsorgung von Elektro-und Elektronik-Altgeräten. Das Abfall-Symbol zeigt an, dass die Laufsprecher den genannten Direktiven entsprechen (siehe Abbildung 9). Die Laufsprecher mussen

ordnungsgemäß entsorgt und recyceilt werden.itte wenden Sie sich fur weitere Informationen an Ihr ortliches Entsorgungsunternehmen.

11.0 TECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten ihrer Laufsprecher.itte denken Sie jedoch daran, dass die Klangqualitat eines Laufsprechers nicht allein aufgrund technischer Daten beurteilt werden kann. Um verschiedene Laufsprecher zu vergleichen, empfehlen wir Ihnen, sich diese anzuhoren.

Wir wünschen Ohnen viel Freude mit ihren neuen DALI PHANTOM M Laufsprechern!
