MODE D'EMPLOI Airmar T80 GARMIN
Notions de base sur le réseau NMEA 2000
Cette reférence technique fournit une NMEA 2000 identification de base des composants (NMEA 2000 Composants, page 2), des instructions de base pour la construction de réseaux NMEA 2000 (NMEA 2000 Planification et construction du réseau, page 4), ainsi qu'une liste des donnéeses NMEA 2000 pouvant être utilisées par certains périhériques Garmin NMEA 2000 certifiés (Types de donnéeses NMEA 2000 générales, page 13).
Qu'est-ce que NMEA 2000?
NMEA 2000 est une norme de communication plug-and-play prête à l'emploi utilisée pour connecter des capteurs marins et des péripériques d'affichage dans les bateaux. Elle est considérée comme le succès de la NMEA®norme de bus de données série 0183. Pour en savoir plus sur NMEA 2000 et acheter la documentation standard NMEA 2000, rendez-vous sur nmea.org/content/STANDARDS/NMEA_2000.
Garmin utilise des micro-connecteurs NMEA 2000 sur les périphériques, les capteurs et les connecteurs en T qui sont compatibles avec d'autres micro-connecteurs et cables NMEA 2000 ainsi que les NMEA 2000 périphériques compatibles.

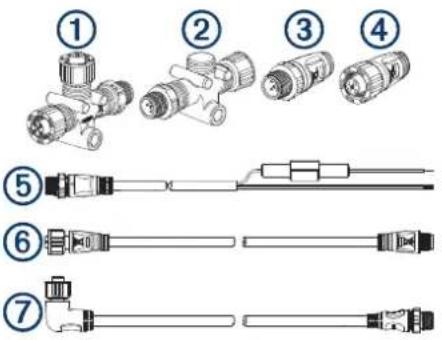

NMEA 2000 Composants

| Élément Description | Garmin Numéro de référence | Remarques | |
| ① | Connecteur en T 010-11078-00 | Connecte les périphériques à la dorsale. Vous doivent utiliser les connecteurs en T correcte-ment lorsque vous connectez des apparciels à votre NMEA 2000 réseau (Installation de la dorsale linéaire, page 6). | |
| ② | Borne en ligne 010-11096-00 | Vous pouze l'utiliser à la place d'un connecteur en T et d'une borne mâle séparée (Délimitation du réseau, page 11). | |
| ② | Isolateur d'almen-tation | 010-11580-00 | Empêche un périphérique d'alimenter NMEA 2000 (Isolation d'alimentation, page 10). |
| ③ | Borne mâle 010-11080-00 | Vous doivent installer des bornes aux deux extré-mités de la dorsale (Délimitation du réseau, page 11). | |
| ④ | Borne ferrête 010-11081-00 | Vous doivent installer des bornes aux deux extré-mités de la dorsale. | |
| ⑤ | Câble d'alimenta-tion | 010-11079-00 | Connecte le NMEA 2000 réseau à une source d'al-mentation 12 V cc (Considérations relatives à la source d'alimentation, page 7). 2 m (6,5 pi) Fusible 3 A inclus |
| ⑥ | Câble de dorsale ou de déivation | 010-11076-03 : 0,3 m (1 pi) 010-11076-00 : 2 m (6,5 pi) 010-11076-04 : 4 m (13 pi) 010-11076-01 : 6 m (20 pi) 010-11076-02 : 10 m (33 pi) 010-11171-01 : 30 m (98 pi) (bobine) | Un cable de 6 m (20 pi) maximum peut être utilisé comme cable de dorsale ou de déivation. Un cable de plus de 6 m (20 pi) peut être utilisé comme cable de dorsale uniquement. |
| ⑦ | Câble de dérivaiton à angle droit | 010-11089-01 : 0,3 m (1 pi) | Peut être utilisé lors de la connexion à un périphé-rique avec un dégagement minimal pour les connec-teurs arrêtre. |
| 010-11089-00 : 2 m (6,5 pi) | |||
| Non représenté | Attributions de branchement | 010-11094-00 : masse 010-11095-00 : femelle | Peut être utilisé pour creator un cable de horsale ou de dérivation pour définir une longueur personnelle. Peut être utilisé pour raccourcir n'importequel Garmin NMEA 2000 cable de horsale ou de dérivation |
NMEA 2000 Lexique
Dorsale : il s'agit du principal chemin de communication du NMEA 2000 réseau. La dorsale peut etre aussi simple que trois connecteurs en T connectés cote a cote avec des bornes aux deux extrémités, ou peut s'etendre pour inclure de nombreux connecteurs en T séparés par des cables de dorsale. La dorsale doit always etre construite de manière linéaire pour que le réseau fonctionne correctement (Installation de la dorsale linéaire, page 6).
Cable de dorsale : des cables de dorsale allongent la dorsale NMEA 2000 pour raccarder des péripériques NMEA 2000 situés à d'autres endroits du bateau. La longueur maximale d'un cable de dorsale unique est de 100m (328 pi). Les cables de dorsale doivent être connectés aux côts de deux connecteurs en T pourmaintenir la structure linéaire de la dorsale et ne doivent jamais être connectés au sommet d'un connecteur en T (Installation de la dorsale linéaire, page 6).
Appareil: matériel électronique qui se connecte au NMEA 2000 reseau. Un périhérique peut seulement transmettre des données au reseau, receivevoir des données transmises par d'autres dispositifs sur le reseau, ou peut à la fois transmettre et receivevoir des données sur le reseau.
Cable de derivation : un cable reliant un NMEA 2000 périphérique à la NMEA 2000 dorsale. La longueur maximale autorisée pour un cable de derivation est de 6 m (20 pi). Les cables de derivation doivent être branchés sur le dessus d'un connecteur en T ou sur le côte d'une borne en ligne (Installation de la dorsale linéaire, page 6).
Borne en ligne : borne spéciale qui peut etre utilise a la place d'une borne male (non disponible en tant que connecteur femelle) et qui permet d'étabir une connexion directe au périhérique situé à l'extrémité de la NMEA 2000 dorsale. Cette borne simplifie l'installation du périhérique en rendant inutile l'utilisation d'un connecteur en T, d'une borne et d'un cable de dérivation au bout de la dorsale (Délimitation du réseau, page 11).
Numéro d'équivalence de charge (LEN): une valeur simplifiée qui représenté la quantité de courant qu'un pérophérique tire du NMEA 2000 réseau. Un numéro LEN de 1 = 50mA . Le numéro d'équivalence de charge doit figurer sur le pérophérique ou dans la documentation du produit que vous doivent utiliser pour calculer les besoin en énergie et l'équilibre de votre NMEA 2000 réseau (Distribution et équilibre de l'alimentation, page 8).
Alimentation réseau : alimentation 12 V cc fournie au NMEA 2000 réseau. L'alimentation au réseau NMEA 2000 doit être connectée via un commutateur (au lieu d'être directement connectée à la batterie) car certains péripériques NMEA 2000 sont toujours sous tension tant que l'alimentation est présente, ce qui peut décharger la batterie. NMEA 2000 les péripériques doivent fonctionner entre 9 et 16 V cc, avec une tension nominale de 12 V cc (Installation de la dorsale linéaire, page 6).
Borne : une résistance 120 ohms située à chaque extrémité de la NMEA 2000 dorsale. Une délimitation correcte est nécessaire pour garantir l'intégrité du signal sur toute la longueur de la dorsale (Installation de la dorsale linéaire, page 6).
Connecteur en T : un connecteur tridirectionnel comprenant un microconnecteur male et deux microconnecteurs fémelles. Un connecteur en T est utilisé pour raccorder un NMEA 2000 périphérique à la NMEA 2000 dorsale.
NMEA 2000 Planification et construction du réseau
La dorsale constitue le principal canal de communication d'un réseau NMEA 2000 auquel vos périphériques NMEA 2000 se connectent. Vous doivent connecter chaque périhérique NMEA 2000 à la dorsale à l'aide d'un connecteur en T. Vous doivent branchier la dorsale NMEA 2000 à une source d'alimentation et installer des bornes aux deux extrémités du réseau pour en assurer le fonctionnement correct.
Lorsque you conceive un reseau NMEA 2000, you nevez commencer par dessiner un schema representant le reseau. Dessinez un schema aussi détaillé que possible, en respectant ces considérations.
- Vous doivent inclure tous les périphériques que vous pouze connecter à votre réseau.
- Notez l'emplacement approximatif de la dorsale et de chacun des periphériques connectes sur le bateau.
- Vous doivent mesurer les distances entre l'emplacement de chaque péripérisque et la dorsale, sans oublier de mesurer la longueur totale de la dorsale.
- Vous doivent la consommation électrique (LEN) de chaque apparéil connecté.
Après avoir créé un schéma de votre réseau, vousdez appliquer les principes corrects de construction du réseau NMEA 2000 et modifier libre plan si nécessaire. Youdez comprendre et applique ces concepts.
- Installation de la dorsale linéaire (Installation de la dorsale linéaire, page 6)
- Branchement et distribution électriques (Considérations relatives à la source d'alimentation, page 7)
Terminaison correcte du réseau (Délimitation du réseau, page 11) - Limitations relatives aux longueurs de cable et aux péripériques (NMEA 2000 Limitations relatives aux longueurs de cable et aux péripériques, page 12)

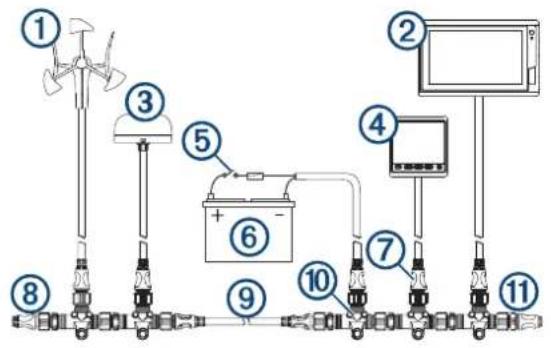

Exemple de NMEA 2000 reseau

REMARQUE: ce schéma illustré uniquement les connexions de données NMEA 2000 à chaque péripérisque ou capteur du réseau. Certains péripérisques ou capteurs peuvent être alimentés par le NMEA 2000 réseau; d'autres, par une source électrique séparée. Consultez les instructions d'installation pour chaque péripérisque que vous connectez au réseau NMEA 2000 de sorte que ce péripérisque soit alimenté correctement.
| ① | Girouette anémomène |
| ② | Traceur ou péripérisque multifonction |
| ③ | Antenne (GPS ou satellite) |
| ④ | Instrument de navigation |
| ⑤ | Commutateur d'allumage ou en ligne et fusible |
| ⑥ | Source d'alimentation 12 V c.c. |
| ⑦ | Câble de déivation |
| ⑧ | Borne femelle |
| ⑨ | Câble d'extension de dorsale |
| ⑩ | Connecteur en T |
| ⑪ | Borne mâle |
Installation de la dorsale linéaire
La dorsale est le principal chemin de communication du NMEA 2000 reseau ; il est donc extrémement important de la construire correctement. Une structure dorsale mal construite peut empêcher le réseau de fonctionner ou provoquer des résultats inattendus.
La dorsale se compose d'une combinaison de connecteurs en T et de cables, raccordés aux deux extrémités. Tous les connecteurs en T doivent être connectés les uns aux autres, soit directement, soit via une rallonge de cable de dorsale. La partie supérieure d'un connecteur en T est utilisée pour brancher un périphérique ou une source d'alimentation au réseau uniquement, et la dorsale ne peut pas passer par la partie supérieure d'un connecteur en T.

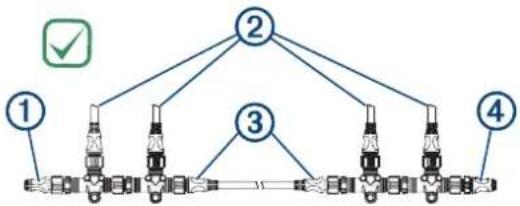

NMEA 2000 Réseau avec montage correct de la dorsale linéaire
Borne femelle installee correctement La borne doit etre connectee au cote du dernier connecteur en T de la dorsale.
NMEA 2000 appareils et alimentation NMEA 2000 les cables de derivation et les cables d'alimentation reseau doit etre connectes au sommet d'un connecteur en T, et jamais sur les cotes.
Cable de dorsale Si nécessaire, la dorsale peut etre etendue a I'aide d'un cable connecte aux cotes d'un connecteur en T. La longueur maximale d'un cable de dorsale unique est de 100m (328 pi).
Borne male La borne doit etre connectee au cote du dernier connecteur en T de la dorsale.

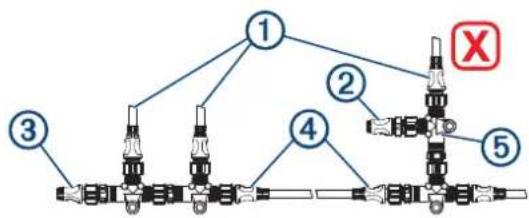

NMEA 2000 Résseau avec montage incorrect de la dorsale linéaire
NMEA 2000 appareils et alimentation
1 NMEA 2000 les cables de derivation et les cables d'alimentation reseau doivent etre connectes au sommet d'un connecteur en T, et jamais sur les cotés.
Borne malé incororrectement installée La borne doit se connecter au côte du dernier connecteur en T de la dorsale et ne peut pas se connecter en haut d'un connecteur en T.
Borne femelle installee correctement
Cable de dorsale correctement installé
5 Connecteur en T incorrectement instalé
Les connecteurs en T doivent être connectés les uns aux autres en utilisant uniquement les cots, jamais le haut.
Considérations relatives à la source d'alimentation
AVIS
La connexion du NMEA 2000 reseau à une source d'alimentation supérieure à 12V cc peut endommager les peripheriques connectés au reseau.
Voudece necte rea 2000 a lalimentation via le commutateur dallumage ou un autre commutateur exter, sinon la batterie du bateau se decharge lorsqu'elle n'est pas utilise.
Vous ne devez pas brancher un NMEA 2000 reseau sur une source d'alimentation a plusieurs endroits sans utilisen isolateur d'alimentation entre les deux connexions d'alimentation reseau.
Un NMEA 2000 réseau doit être connecté à une source d'alimentation 12V cc à l'aide d'un cable d'alimentation NMEA 2000 dédié.
Lorsque you connectez le NMEA 2000 reseau à l'alimentation, you veze tenir compte des considérations suivantes :
Le cable d'alimentation NMEA 2000 dédié doit être connecté à un cable 12 V cc. La connexion à une source d'alimentation de 24 V cc ou supérieure à 12 V cc peut endommager les composants ou les péripériques du réseau NMEA 2000.
Le cable d'alimentation NMEA 2000 dédié doit être connecté à la source d'alimentation via l'interrupteur d'alimentation auxiliaire du bateau. S'il n'y a pas de commutateur électrique auxiliaire ou si la connexion à un commutateur électrique auxiliaire provoque des interférences, vous devez raccorder le cable d'alimentation à la source d'alimentation via un commutateur en ligne.
Le cable d'alimentation NMEA 2000 dédié doit être branché sur le dessus d'un connecteur en T, et non sur le côté.
Le cable d'alimentation peut etre raccorded a la partie superieure d'un connecteur en T situé dans la dorsale de voire NMEA 2000 reseau, a l'une ou l'autre extrimite ou au milieu, selon la longueur de la dorsale et les besoins en alimentation des peripheriques du reseau (Distribution et equilibre de I'alimentation, page 8).
- Certains NMEA 2000 périhériques alimentent le réseau NMEA 2000, ce qui peut ne pas être idéal pour toutes les NMEA 2000 conceptions. Pour éviter d'avoir deux sources d'alimentation branchées sur le réseau, vous pouvez installer ces apparéils à l'aide d'un isolateur d'alimentation (Isolation d'alimentation, page 10).
Distribution et équilibre de l'alimentation
La selection de I'emplacement approprié de la connexion d'alimentation au NMEA 2000 reseau depend de la longueur de la dorsale et des besoin en alimentation des peripériques du réseau.
Pour que le NMEA 2000 reseau fonctionne correctement, il ne doit y avoir aucune chute de tension d'alimentation de plus de 1,67V cc entre le connecteur en T avec le cable d'alimentation et le péripérisque NMEA 2000 le plus éloigné de ce connecteur en T.
Pour calculer la chute de tension sur votre réseau NMEA 2000, utilisez l'equation suivante :
| Chute de tension | = Résistance × Distance × Charge × 0,1 | ||||||
| Chute de tension | = | Résistance de cable (ohms/m) Valeur de résistance des cables Garmin = 0,053 | × | Distance entre la source d'alimentation et le périphérique le plus éloigné (en mètres) | × | Charge réseau Somme des numérios LEN de la source d'alienation à l'extrémité du réseau | × 0,1 |
Chute de tension = résistance × distance × charge × 0,1
Résistance : fait liérence à la résistance du cable (ohms/m). La valeur de résistance du cable Garmin est de 0,053.
Distance : fait reférence à la distance entre la source d'alimentation et le périphérique le plus éloigné du réseau (en mètres).
Charge: fait reférence à la charge reseau. La charge reseau est la somme des numéroes LEN de tous les périhériques, de la source d'alimentation à l'extrémité du réseau.
Lors de l'evaluation des résultats de votre calcul, tenez compte des points suivants :
- Si la chute de tension calculée est inférieure ou égale à 1,67 V cc, vous pouvez sans risque brancher l'alimentation électrique à l'extrémité ou au milieu de votre NMEA 2000 réseau.
Si la chute de tension calculée est supérieure à 1,67 V cc, branchez l'alimentation électrique au milieu de votre NMEA 2000 réseau. L'emplacement de la source d'alimentation sur le réseau dépend de la charge du réseau et de la distance par rapport à la batterie. Essayez d'équilibrer la chute de tension aux deux extrémités de la connexion électrique. - Si la chute de tension ne peut pas etre inférieure a 1,67 V cc sur voitre reseau NMEA 2000, contactez un installateur professionnel.

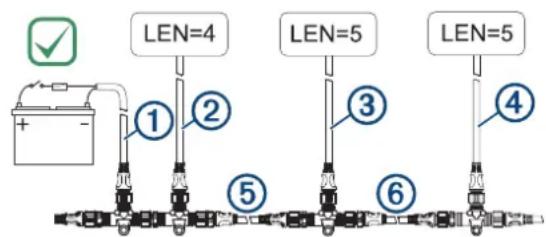

Réseau NMEA 2000 bien concu et alimenté à une extrémité
| ① | Câble d'alimentation Longueur = 2 m |
| ② | Câble de dérivation Longueur = 2 m |
| ③ | Câble de dérivation Longueur = 6 m |
| ④ | Câble de dérivation Longueur = 4 m |
| 5 | Câble de horsale Longueur = 10 m |
| 6 | Câble de horsale Longueur = 6 m |
En appliquant la formule de chute de tension à cet exemple, la chute de tension est inférieure à 1,67 V cc. Ce réseau NMEA 2000 fonctionnera correctement avec une alimentation électrique placee a son extremite :
| Résistance × Distance × Charge × 0,1 = Chute de tension | ||||||
| 0,053 × | 22 (2 + 10 + 6 + 4) | × | 14 (4 + 5 + 5) | × 0,1 = 1,63 Vcc | ||

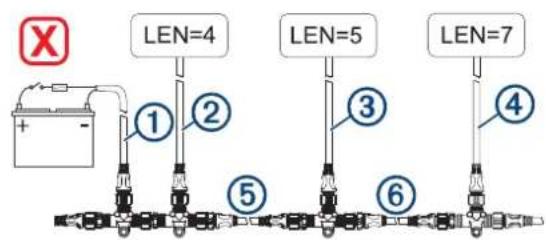

Réseau NMEA 2000 mal concu et alimenté à une extrémité
| ① | Câble d'alimentation Longueur = 2 m |
| ② | Câble de dérivation Longueur = 2 m |
| ③ | Câble de dérivation Longueur = 4 m |
| ④ | Câble de dérivation Longueur = 6 m |
| ⑤ | Câble de dorsale Longueur = 10 m |
| ⑥ | Câble de dorsale Longueur = 6 m |
En appliquant la formule de chute de tension à cet exemple, la chute de tension est supérieure à 1,67 V cc. Ce reseau NMEA 2000 ne fonctionnera pas correctement avec une alimentation électrique placée à son extrémité. Pour fonctionner correctement, ce reseau NMEA 2000 doit être redéfini avec une alimentation centrale.
| Résistance × Distance × Charge × 0,1 = Chute de tension | |||||||
| 0,053 × | 24 (2 + 10 + 6 + 6) | × | 16 (4 + 5 + 7) | × 0,1 = 2,04 Vcc | |||

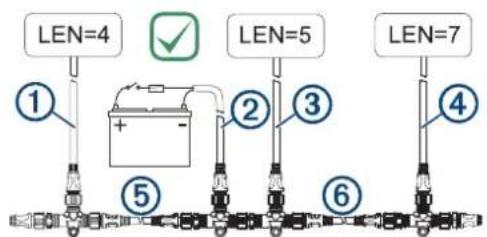

Réseau NMEA 2000 bien concu avec une alimentation centrale
| ① | Câble de dérivation Longueur = 2 m |
| ② | Câble d'alimentation Longueur = 2 m |
| ③ | Câble de dérivation Longueur = 4 m |
| ④ | Câble de dérivation Longueur = 6 m |
| ⑤ | Câble de dorsale Longueur = 10 m |
| ⑥ | Câble de dorsale Longueur = 6 m |
Lorsque le réseau NMEA 2000 est redéfini avec une alimentation électrique centrale, vous devez calculer la chute de tension dans les deux directions. Si le connecteur en T auquel vous raccordez la source électrique est branché à un autre connecteur en T ( comme dans cet exemple), utilisez le numéro LEN du périphérique raccordé à ce connecteur en T pour le calcul bidirectionnel.
Chute de tension à gauche de la source d'alimentation
| Résistance × Distance × Charge × 0,1 = Chute de tension | |||||||
| 0,053 × | 14(2 + 10 + 2) | × 4 | × 0,1 = 0,30 Vcc | ||||
Chute de tension à droite de la source d'alimentation
| Résistance × Distance × Charge × 0,1 = Chute de tension | ||||||
| 0,053 × | 12 (2 + 6 + 4) | × | 12 (5 + 7) | × 0,1 = 0,80 Vcc | ||
Isolation d'alimentation
Certsains NMEA 2000 périhériques, tels qu'un moteur de bateau, alimentent le
Pour accueillir deux connexions d'alimentation au réseau, vous pouvez installer un isolateur d'alimentation (010-11580-00) dans la dorsale lorsque vous connectez des périhériques au réseau qui fournissent également de l'alimentation. L'isolateur d'alimentation facilité la communication de données, mais ne permet pas le passage de l'alimentation.
Délimitation du réseau
Pour un fonctionnement correct, vous devez installer des bornes aux NMEA 2000 extrémités d'une dorsale.
Vous pouvez installer deux bornes standard ou une borne femelle et une autre en ligne sur un NMEA 2000 réseau.
REMARQUE : vous ne devez pas installer plus de deux terminateurs sur un NMEA 2000 réseau.
Si le NMEA 2000 reseau est construit à l'aide d'une structure de dorsale linéaire correcte, vous devez installer une borne femelle et une borne male sur les cotés des connecteurs en T finalaux aux extrémités opposées de la dorsale.

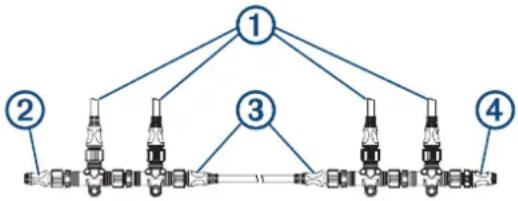

NMEA 2000 Réseau avec bornes standard
Pour la source d'alimentation et les NMEA 2000 péripériques
Borne femelle
3 Cable d'extension de dorsale
Borne malé
Si le périphérique NMEA 2000 final du réseau NMEA 2000 est séparé de la dorsale par une longueur conséquence de cable d'extension de dorsale et que la combinaison connecteur en T/cable de dérivation/borne type n'est pas réalisable ou s'avéré trop volumineuse pour la zone, vous pouvez utiliser une borne en ligne au lieu du connecteur en T final sur la dorsale. Vous pouvez connecter le périphérique final à la borne en ligne à l'aide d'un cable de dérivation de longueur appropriée ou directement, sans cable de dérivation.
Une borne en ligne peut etre utile lors de la connexion d'un capteur de vent ou d'un autre appeareil en haut d'un mát, par exemple.
REMARQUE: une borne en ligne se connecte à la dorsale NMEA 2000 à l'aide d'un connecteur male et au périphérique NMEA 2000 final à l'aide d'un connecteur fénette. Pour cette raison, vous ne pouvez utiliser qu'uneborne en ligne sur un réseau NMEA 2000, à la place d'uneborne male.

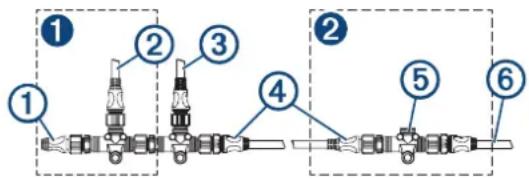

Réseau avec une borne en ligne NMEA 2000
10 Cette extrémité de la dorsale utilise une borne femelle standard connectée au connecteur en T pour le dernier périphérique.
20 Cette extrémité de la dorsale utilise une borne en ligne pour se connecter au dernier périphérique. Notez comment utiliser la borne en ligne à la place du connecteur en T et de la borne finale.
Borne femelle

Au périphérique NMEA 2000 final de ce (:é de la dorsale

Alimentation NMEA 2000

Cable d'extension de dorsale

Borne en ligne

Au périphérique NMEA 2000 final de ce (:é de la dorsale
NMEA 2000 Limitations relatives aux longueurs de cable et aux périphériques
Lorsque vous construuirez votre réseau NMEA 2000, tenez compte des limitations suivantes :
- La distance entre deux points du réseau NMEA 2000 ne doit pas dépasser 100m (328 pi). Pour évaluer cette distance, mesurez la longueur entre les bornes de la dorsale et ajoutez la longueur du cable de déivation pour les péripériques raccordés aux connecteurs en T aux extrémités du réseau.
- La longueur totale de tous les cables de dérivation ne doit pas dépasser 78 m (256 pi).
- La longueur maximale d'un cable de dérivation simple entre le haut d'un connecteur en T et le périphérique NMEA 2000 est de 6 m (20 pi).
- Vous ne pouvez pas connecter plus de 50 périphériques NMEA 2000 à un NMEA 2000 réseau.
Considérations relatives aux réseaux NMEA 2000 existants
Si un bateau dispose déjà d'une installation NMEA 2000 et que vous souhaitez ajouter de l'équipement Garmin NMEA 2000, vous doivent tenir compte de ces considérations.
Type de cable et de connecteur : Garmin utilise NMEA 2000 des micro-connecteurs pour tous les cables et connecteurs. Un réseau NMEA 2000 existant peut utiliser NMEA 2000 des mini-connecteurs et des cables dans la dorsale. Les mini-connecteurs sont plus grands que les micro-connecteurs. Vous devez donc utiliser un convertisseur ou un adaptateur pour connecter un périphérique Garmin NMEA 2000 à une dorsale avec des mini-connecteurs.
Alimentation : vous doivent si le réseau NMEA 2000 existant est connecté à une source d'alimentation, car un
Chaque capteur certificé NMEA 2000 fournit des informations uniques aux périhériques d'affichage certifiés
NMEA 2000 Données de moteur
| Type de données Données PGN | requises Emetteur standard | |
| Tension de la batterie 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Débit de carburant 127489 : Paramètres dynamiques du moteur Capteur de début de carburant | ||
| moteur 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Pression d'huile 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Régime du moteur 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Température 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Pression de liquide de refroidissement | 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | |
| Pression de carburant 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Température de l'huile 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Pression de suralimentation 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Assiette 127489 : Paramètres dynamiques du moteur NMEA 2000 moteur compatible | ||
| Angle du gouvernil 127245 : barre Capteur d'angle de barre | ||
| Volets d'étrave 130576 : État de la petite embarcation | Capteur de volet de Trim | |
| Volets de Trim | 130576 : État de la petite embarcation | Capteur de volet de Trim |
NMEA 2000 Informations carburant
| Type de données Données PGN requisités Emetteur standard | ||
| Débit total carburant | 127489 : Paramètres dynamiques du moteur | Captein de début de carburant |
| Total de carburant à bord | 127489 : Paramètres dynamiques du moteur | Captein de début de carburant |
| ConsommationREMARQUE : le type de données de la consommation de carburant peut être configuré en fonction de la source de vitesse. | 127489 : Paramètres dynamiques du moteur (vitesse GPS ou vitesse surface) | Débitmètre carburant et captein de vitesse |
| Autonomie croisière | 127489 : Paramètres dynamiques du moteur (vitesse GPS ou vitesse surface) | Débitmètre carburant et captein de vitesse |
| Niveau de carburant 127505 : niveau de fluide Captein de niveau de carburant | ||
| Réservoir n°1 127505 : niveau de fluide Captein de niveau de carburant | ||
| Réservoir n°2 127505 : niveau de fluide Captein de niveau de carburant | ||
NMEA 2000 Informations navigation
| Type de données Données | PGN requisises Emetteur standard | |
| Cap corrigé | 129026 : COG et SOG129029 : Données de position GNSS129284 : Données de navigation129285 : Navigation (informations itinéraire/ waypoint)129283 : Erreur transversale | Garmin traceur et antenne GPS |
| Distance corrigée | 129026 : COG/SOG129029 : Position GNSS129284 : Données de navigation129285 : Itinéraire | Garmin traceur et antenne GPS |
| Nom du waypoint | 129284 : Données de navigationou129285 : Itinéraire | Garmin traceur |
| Relèvement waypoint 129284 : Données de navigation Garmin traceur et antenne GPS | ||
| Distance jusqu'au waypoint | 129284 : Données de navigation Garmin traceur et antenne GPS | |
| Écart de route 129283 : XTE Garmin traceur et antenne GPS | ||
| Cap suivi souhaité 129284 : Données de navigation Garmin traceur et antenne GPS | ||
| Cap 127250 : Cap du bateau Compas électronique | ||
| Cap suivi | 129026 : COG/SOG129029 : Position GNSS | Antenne GPS |
| Vitesse GPS | 129026 : COG/SOG129029 : Position GNSS | Antenne GPS |
| Position | 129026 : COG/SOG129029 : Position GNSS | Antenne GPS |
| Changement de direction | 129026 : COG/SOG129029 : Position GNSS129284 : Données de navigation | Garmin traceur et antenne GPS |
NMEA 2000 Données de trajet
| Type de données Données PGN | requises Emetteur standard | |
| Odomètre | 129026 : COG et SOG129029 : Données de position GNSS | Antenne GPS |
| Odomètre du trajet | 129026 : COG et SOG129029 : Données de position GNSS | Antenne GPS |
| Vitesse GPS moyenne | 129026 : COG et SOG129029 : Données de position GNSS | Antenne GPS |
| Vitesse GPS maximum | 129026 : COG et SOG129029 : Données de position GNSS | Antenne GPS |
| Odomètre marin 128259 : Vitesse surface Capteur de vitesse surface | ||
| Odomètre du trajet marin 128259 : Vitesse surface Capteur de vitesse surface | ||
| Vitesse surface moyenne 128259 : Vitesse surface Capteur de vitesse surface | ||
| Vitesse surface maximum 128259 : Vitesse surface Capteur de vitesse surface | ||
NMEA 2000 Données météo
| Type de données Données | PGN requises Emetteur standard | |
| Baromètre | 130310 et 130311 : Paramètres environnementaux (anciens)ou130314 : Pression réelle | Capteur de pression barométrique |
| Température de l'air | 130310 et 130311 : Paramètres environnementaux (anciens)130312 : Températe (ancienne)ou130316 : Températe, portée étendue | Capteur de températe de l'air |
| Humidité | 130311 : Paramètres environnementaux ou130313 : Humidité | Capteur d'humidité |
| Vitesse du vent | 127250 : Cap du bateau128259 : Vitesse surface129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface, un gyrocompas et une antenna GPS |
| Vitesse du vent (moins précise1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre et une antenna GPS |
| Vitesse du vent (moins précise2) | 127250 : Cap du bateau128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface et un gyrocompas |
| Direction du vent | 127250 : Cap du bateau128259 : Vitesse surface129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface, un gyrocompas et une antenna GPS |
| Direction du vent (moins précise3) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre et une antenna GPS |
| Direction du vent (moins précise2) | 127250 : Cap du bateau128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface et un gyrocompas |
| Direction cardinale du vent | 127250 : Cap du bateau128259 : Vitesse surface129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface, un gyrocompas et une antenna GPS |
| Type de données Données PGN requises Emetteur standard | ||
| Direction cardinale du vent (moins précise1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre et une antenne GPS |
| Direction cardinale du vent (moins précise2) | 127250 : Cap du bateau128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface et un gyrocompas |
| Échelle de Beaufort | 127250 : Cap du bateau128259 : Vitesse surface129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface, un gyrocompas et une antenne GPS |
| Échelle de Beaufort (moins précise1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Une girouette anémomètre et une antenne GPS |
| Échelle de Beaufort (moins précise2) | 127250 : Cap du bateau128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre, un capteur de vitesse surface et un gyrocompas |
| Lever/Coucher de soleil | 129026 : COG/SOG29029 : Position GNSS | Antenne GPS |
NMEA 2000 Données de navigation à la voile
| Type de données Données PGN requises Emetteur standard | ||
| Vitesse vent apparent 130306 : Données sur les vents Girouette anémomètre | ||
| Angle du vent apparent 130306 : Données sur les vents Girouette anémomètre | ||
| Vitesse vent réel | 128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre et un capteur de vitesse surface |
| Vitesse du vent réel (moins précise1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Girouette anémomètre et antenne GPS |
| Angle de vent réel | 128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre et un capteur de vitesse surface |
| Angle de vent réel (moins précis1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Girouette anémomètre et antenne GPS |
| Vitesse de vent corrigée (VMG) | 128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre et un capteur de vitesse surface |
| Vent VMG (moins précis1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Girouette anémomètre et antenne GPS |
| Vitesse de rapprochement du waypoint | 129284 : Données de navigation Garmin traceur et antenne GPS | |
| Vitesse maximale du vent apparent | 130306 : Données sur les vents Girouette anémomètre | |
| Vitesse maximale du vent réel | 128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre et un capteur de vitesse surface |
| Vitesse maximale du vent réel (moins précise1) | 129026 : COG/SOG129029 : Position GNSS130306 : Données sur les vents | Girouette anémomètre et antenne GPS |
| Cap sur amure opposée | 127250 : Cap du bateau128259 : Vitesse surface130306 : Données sur les vents | Une girouette anémomètre, un gyro-compas et un capteur de vitesse surface |
| Cap sur amure opposée (moins précis1) | 129026 : COG/SOG129029 : Position GNSS127250 : Cap du bateau130306 : Données sur les vents | Une girouette anémomètre, un gyro-compas et une antenne GPS |
NMEA 2000 Données d'eau
Profondeur 128267 : Profondeur de l'eau Sonde de profondeur
| Température | 130310 : paramètres environnementaux (anciens) | |
| 130311 : paramètres environnementaux | Capteur de température de l'eau | |
| 130312 : Température | ||
| Vitesse 128259 - Vitesse surface Capteur de vitesse surface | ||
| Direction du courant | 127250 : Cap du bateau | |
| 128259 : Vitesse surface | Une ANTenne GPS, un capteur de vitesse surface et un gyrocompas | |
| 129026 : COG et SOG | ||
| 129029 : Données de position GNSS | ||
| Dérive | 127250 - Cap du bateau | |
| 128259 - Vitesse surface | Une ANTenne GPS, un capteur de vitesse surface et un gyrocompas | |
| 129026 - COG/SOG | ||
| 129029 - Position GNSS | ||
NMEA 2000 Données du système
| Heure | 129026 : COG/SOG 129029 : Données de position GNSS | Antenne GPS |
| Date | 129026 - COG/SOG 129029 - Données de position GNSS | Antenne GPS |
© 2008 Garmin Ltd. ou ses filiales
