GT360UHD - Sonar de bateau GARMIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GT360UHD GARMIN au format PDF.
| Type de produit | Sonar de bateau GT360UHD |
| Marque | Garmin |
| Dimensions (L × P × H) | 58,1 × 215,9 × 97,0 mm |
| Plage de températures de fonctionnement | 0 à 50 °C |
| Plage de températures de stockage | -40 à 70 °C |
| Puissance de transmission (RMS) | SideVü 1 et 2 : 500 W, Traditionnel : 350 W |
| Fréquences SideVü 1 | 455/800 kHz, gamme CHIRP 400-500 kHz et 740-900 kHz |
| Fréquences SideVü 2 | 1 MHz (1000 kHz), gamme CHIRP 940-1100 kHz |
| Fréquence traditionnelle | ~300 kHz, gamme CHIRP ~290-310 kHz |
| Profondeur maximale SideVü 1 | 152,4 m de chaque côté (304,8 m total) à profondeur max de 30,5 m |
| Profondeur maximale SideVü 2 | 61 m de chaque côté (122 m total) à profondeur max de 12,2 m |
| Profondeur maximale traditionnelle | 45,72 m |
| Fonctions principales | Sonar SideVü haute et ultra haute définition, CHIRP traditionnel, compatible LiveScope |
| Installation | Montage sur rotule Spy ou support latéral pour arbre LiveScope |
| Sécurité | Ne remplace pas la vigilance du conducteur ; consulter le guide Informations importantes sur le produit et la sécurité |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et humide ; éviter les produits abrasifs |
| Pièces détachées et réparabilité | Contacter le support Garmin pour les pièces et réparations |
FOIRE AUX QUESTIONS - GT360UHD GARMIN
Questions des utilisateurs sur GT360UHD GARMIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sonar de bateau au format PDF gratuitement ! Retrouvez votre notice GT360UHD - GARMIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GT360UHD de la marque GARMIN.
MODE D'EMPLOI GT360UHD GARMIN
Avertissement
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du traceur ou sondeur pour prendre connaissance des avertissements et autres informations importantes sur le produit.
Vous êtes responsable de l'utilisation sûre et prudente de votre bateau. Le sondeur est un outil qui vous permet de connaître la hauteur d'eau en dessous de votre bateau. Il ne vous dégage pas de votre responsabilité d'observation pendant la navigation.
Attention
Le non-respect de ces instructions lors de l'installation ou de l'utilisation de cet équipement peut provoquer des dommages ou des blessures.
Pour obtenir des performances optimales et éviter toute détérioration du bateau, installez l'appareil Garmin® selon les instructions.
Lisez toutes les instructions d'installation avant de procéder à l'installation. Si vous rencontrez des difficultés durant l'installation, rendez-vous sur le site support.garmin.com pour obtenir plus d'informations.
Mise à jour du logiciel
Il est nécessaire de mettre à jour le logiciel du traceur Garmin® lorsque vous installez cet appareil. Pour obtenir des instructions sur la manière de mettre à jour le logiciel, consultez le manuel d'utilisation de votre traceur support. garmin.com.

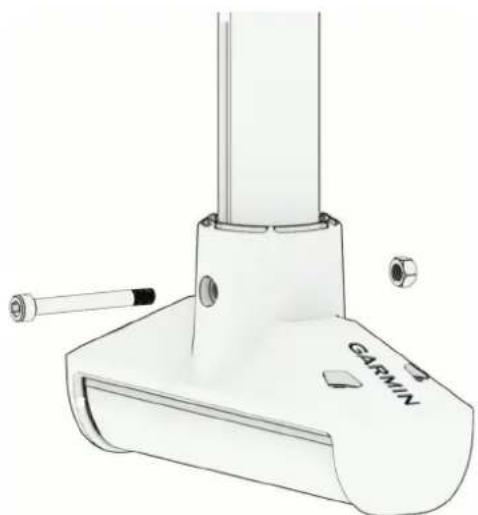

Installation de la sonde GT360UHD sur la rotule spy
La sonde GT360UHD est installée en usine dans un support de montage conçu pour être fixé à l'arbre inférieur de la rotule Spy.
Pour plus d'informations sur l'acheminement du câble de la sonde GT360UHD à travers l'arbre de la rotule Spy, reportez-vous aux instructions d'installation de la rotule Spy à l'adresse support.garmin.com.
1 Si vous avez déjà fixé des accessoires à l'arbre inférieur de la rotule Spy, retirez-les. 2 À l'aide d'un tournevis cruciforme n° 2, retirez la moitié supérieure du capuchon de l'arbre de la rotule Spy. 3 Acheminez le câble de la sonde GT360UHD vers le haut de la rotule Spy pour le faire ressortir au sommet. 4 Insérez le câble de la sonde GT360UHD dans le manchon pour câble et faites-le ressortir par l'autre trou du capuchon de l'arbre. 5 Faites glisser la sonde GT360UHD sur l'arbre inférieur. 6 Insérez le boulon de 20 mm inclus dans les trous de l'ensemble formé par la sonde GT360UHD et l'arbre inférieur, puis serrez à la main l'écrou sur le boulon de l'autre côté.

7 Utilisez une clé hexagonale de 5 mm ou un embout pour serrer complètement le boulon.
Fixation du support latéral pour arbre de la sonde livescope™
Le kit GT360UHD comprend un support latéral pour arbre adapté aux sondes LiveScope. Avec ce support, vous pouvez monter n'importe quelle sonde LiveScope sur la rotule Spy.
1. Prenez la moitié avant du support latéral pour arbre, les quatre vis noires et la clé hexagonale de 5 mm. 2. Placez chaque moitié du support autour de l'arbre de l'appareil et serrez chaque vis à la main. 3. Après avoir serré les vis à la main, réglez la hauteur du support et serrez complètement les vis à l'aide de la clé hexagonale.

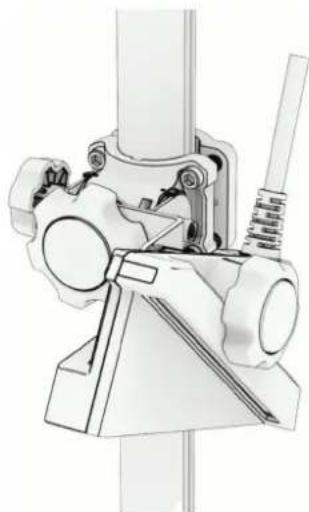

Connexion d'une sonde livescope™ au support latéral pour arbre
Avant de connecter une sonde LiveScope au support latéral pour arbre, vous devez acheminer les câbles de la sonde à travers l'arbre de la rotule Spy. Pour plus d'informations, consultez les instructions d'installation de la rotule Spy sur support.garmin.com.
Le kit GT360UHD comprend du matériel qui vous permet de fixer facilement une sonde LiveScope sur le support latéral pour arbre. Pour installer une LiveScope LVS32, reportez-vous à la section suivante.
1 Sélectionnez le disque et la molette d'adaptation correspondant à votre modèle de sonde LiveScope. Chaque disque porte une étiquette sur laquelle figure le numéro de modèle de la sonde LiveScope. Si vous utilisez le support latéral pour arbre de la sonde LiveScope sur un arbre de rotule Spy installé sur un moteur électrique, vous ne pouvez pas monter une sonde LiveScope LVS62 à l'aide de ce support. Dans ce cas, vous devez installer la sonde LiveScope LVS62 au bas de l'arbre de la rotule Spy.
2 Retirez le film plastique à l'arrière du disque adaptateur et fixez-le à la bride d'extrémité sur le support latéral pour arbre.
3 Insérez la molette d'adaptation à travers la sonde.
4 Serrez à la main la molette dans le support latéral pour arbre jusqu'à ce que la sonde LiveScope soit bien serrée contre le disque adaptateur.

Pour modifier l'angle de la sonde, desserrez la molette, ajustez l'angle, puis resserrez la molette pour la fixer.

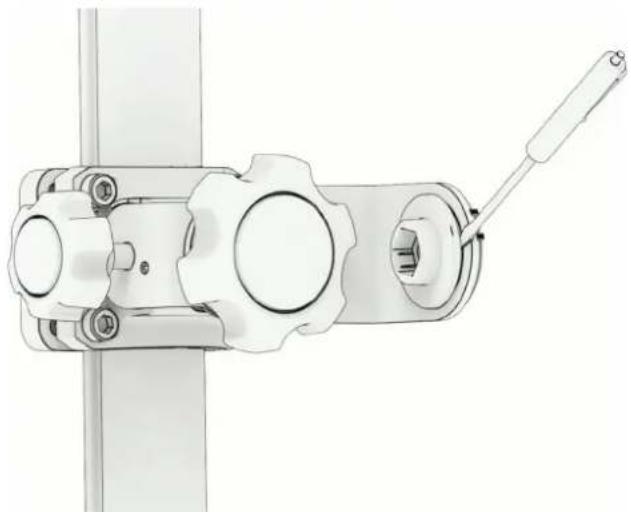

Connexion d'une sonde LVS32 livescope™ au support latéral pour arbre
Avant de connecter une sonde LiveScope au support latéral pour arbre, vous devez acheminer les câbles de la sonde à travers l'arbre de la rotule Spy. Pour plus d'informations, consultez les instructions d'installation de votre rotule Spy sur support.garmin.com.
Le kit de sonde GT360UHD comprend du matériel qui vous permet de fixer facilement une sonde LVS32 LiveScope sur le support latéral pour arbre.
À l'aide d'un outil plat, faites levier pour retirer le contre-écrou et le boîtier de l'extrémité du support de montage sur le support latéral pour arbre.

2 Sélectionnez le disque et la vis d'adaptation correspondant à votre modèle de sonde LiveScope. Chaque disque porte une étiquette sur laquelle figure le numéro de modèle de la sonde LiveScope. 3 Retirez le film plastique à l'arrière du disque adaptateur et fixez-le à la bride d'extrémité sur le support latéral pour arbre. 4 Faites glisser la rondelle sur la vis. 5 Faites passer la vis dans le support de l'arbre et dans la sonde LiveScope. 6 Réglez l'angle de la sonde et serrez la vis à l'aide de la clé hexagonale de 5 mm fournie.

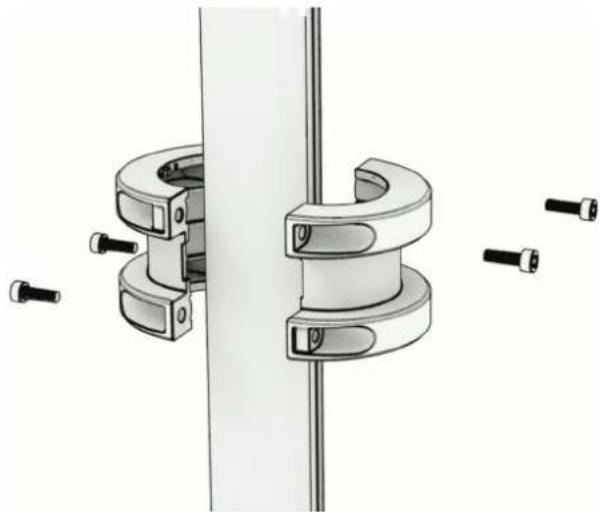

Fixation de la barre stabilisatrice
La barre stabilisatrice fournit un autre point de connexion entre l'arbre du moteur électrique et la rotule Spy pour renforcer la stabilité de la rotule Spy lorsque vous y fixez plusieurs appareils.
Prenez les moitiés avant et arrière de la bague de verrouillage du moteur électrique, ainsi que les vis hexagonales pour fixer les deux moitiés.

Cette bague porte la mention Trolling Motor.
2 Maintenez les moitiés ensemble autour de l'arbre du moteur électrique. 3 À l'aide des boulons fournis, fixez les deux moitiés ensemble autour de l'arbre du moteur électrique et serrez-les à l'aide de la clé hexagonale de 3 mm fournie. 4 Prenez les moitiés avant et arrière de la bague de verrouillage de la rotule Spy. Cette bague porte la mention Spy Pole. 5 Maintenez les deux moitiés ensemble autour de l'arbre de la rotule Spy à la même hauteur que l'autre bague. 6 À l'aide des boulons fournis, fixez les deux moitiés ensemble autour de la rotule Spy et serrez-les à l'aide de la clé hexagonale de 3 mm fournie. 7 Déverrouillez chaque extrémité de la barre stabilisatrice. 8 Placez la barre stabilisatrice autour des deux bagues et verrouillez les fermoirs.
Paramètres et fonctionnement de la sonde
Pour en savoir plus sur les paramètres et le fonctionnement de la sonde, consultez le manuel d'utilisation de votre sonde.
Caractéristiques
| Dimensions (L × P × H) 58,1 | × 215,9 × 97,0 mm (2,29 × 8,5 × 3,82 po.) |
| Plage de températures de fonctionnement | De 0 à 50 °C (de 32 à 122 °F) |
| Plage de températures de stockage | De -40 à 70 °C (de -40 à 158 °F) |
| Puissance de transmission (RMS) | SideVü 1 et 2 : 500 WTraditionnel : 350 W |
| Fréquences | SideVü 1 - Haute définition SideVü : 455/800 kHz, gamme CHIRP : 400–500 kHz, 740–900 kHzSideVü 2 - Ultra haute définition SideVü : 1 MHz (1 000 kHz), gamme CHIRP : 940–1100 kHzTraditionnel : ~300 kHz, gamme CHIRP : ~290-310 kHz |
| Profondeur/Portée maximale ^1 | SideVü 1 : 152,4 m (500 pi) de chaque côté, haute définition SideVü (455 kHz), 304,8 m (1 000 pi) au total, à un maximum de profondeur de 30,5 m (100 pi)SideVü 2 : 61 m (200 pi) de chaque côté, ultra haute définition SideVü (1 MHz), 122 m (400 pi) au total, à un maximum de profondeur de 12,2 m (40 pi)Traditionnel : 45,72 m (150 pi) |
