MODE D'EMPLOI MSA 160 C STIHL

24.3 STIHL Importeure

24.3 STIHL Importeure

La présente Notice d'emploi est protégée par des droits d'auteur. Tous droits réservés, en particulier tout droit de copie, de tra- duction et de traitement avec des systèmes électroniques quelconques. Table des matières 1 Préface

2 Informations concernant la présente Notice d'emploi

2.1 Documents à respecter

2.2 Marquage des avertissements dans le texte

2.3 Symboles employés dans le texte

3.1 Tronçonneuse et batterie

4 Prescriptions de sécurité

4.1 Symboles d'avertissement

4.2 Utilisation conforme à la destination prévue

4.3 Exigences posées à l'utilisateur

4.4 Vêtements et équipement

4.5 Aire de travail et voisinage

4.6 Bon état pour une utilisation en toute sécurité

4.8 Forces de réaction

4.11 Nettoyage, maintenance et réparation

5 Préparatifs avant l'utilisation de la tronçonneuse

5.1 Préparatifs avant l'utilisation de la tronçonneuse

6 Assemblage de la tronçonneuse

6.1 Montage et démontage du guide-chaîne et de la

6.2 Tension de la chaîne

6.3 Ravitaillement en huile de chaîne adhésive

7 Serrage et desserrage du frein de chaîne

7.1 Engagement du frein de chaîne

7.2 Desserrage du frein de chaîne

8 Introduction et extraction de la batterie

8.1 Introduction de la batterie

8.2 Extraction de la batterie

9 Mise en marche et arrêt de la tronçonneuse

9.1 Mise en marche de la tronçonneuse

9.2 Arrêt de la tronçonneuse

10 Contrôle de la tronçonneuse et de la batterie

10.1 Contrôle du pignon

10.2 Contrôle du guide-chaîne

10.3 Contrôle de la chaîne

10.4 Contrôle du frein de chaîne

10.5 Contrôle des éléments de commande

10.6 Contrôle du graissage de la chaîne

10.7 Contrôle de la batterie

11 Travail avec la tronçonneuse

11.1 Prise en mains et utilisation de la tronçonneuse

12.1 Après le travail

13.1 Transport de la tronçonneuse

13.2 Transport de la batterie

14.1 Rangement de la tronçonneuse

14.2 Rangement de la batterie

15.1 Nettoyage de la tronçonneuse

15.2 Nettoyage du guide-chaîne et de la chaîne

15.3 Nettoyage de la batterie

16.2 Ébavurage du guide-chaîne

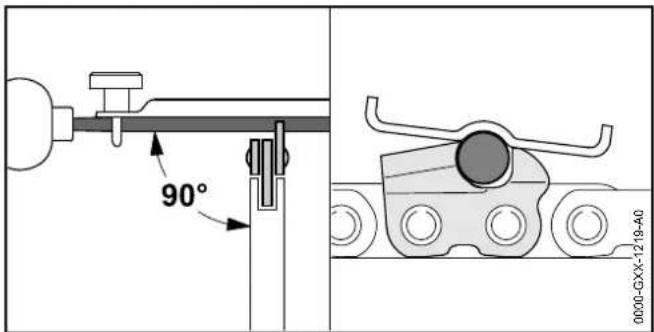

16.3 Affûtage de la chaîne

français 1 Préface Chère cliente, cher client, Nous sommes très heureux que vous ayez choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes. STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos revendeurs spécialisés fournissent des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète. Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL. Dr. Nikolas Stihl

2.1 Documents à respecter

Les prescriptions de sécurité locales doivent être respectées. ► En plus de la présente Notice d'emploi, il faut lire, bien comprendre et conserver les documents suivants: – Notice d'emploi Batterie STIHLAR – Notice d'emploi «Pochette AP à porter à la ceinture, avec cordon d'alimentation électrique» 17 Réparation

17.1 Réparation de la tronçonneuse et de la batterie

18.1 Élimination des dérangements de la

tronçonneuse ou de la batterie

19 Caractéristiques techniques

19.2 Pignons et vitesses de chaîne

19.5 Niveaux sonores et taux de vibrations

20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse

21 Pièces de rechange et accessoires

21.1 Pièces de rechange et accessoires

22.1 Mise au rebut de la tronçonneuse et de la batterie

23 Déclaration de conformité UE

24 Indications générales de sécurité pour outils électroportatifs

24.2 Sécurité à l'endroit de travail

24.3 Sécurité relative au système électrique

24.4 Sécurité des personnes

24.5 Utilisation et emploi soigneux d'outils

24.6 Utilisation et emploi soigneux d'outils

électroportatifs sans fil

24.8 Consignes de sécurité applicables aux scies à

chaîne (tronçonneuses) ou machines munies d'une chaîne de tronçonneuse

24.9 Causes d'un rebond, et comment les éviter

1Préface 2 Informations concernant la présente Notice d'emploi0458-701-9921-E

français 3 Vue d'ensemble – Consignes de sécurité Batterie STIHLAP – Notice d'emploi des chargeurs STIHLAL101, 300, 500 – Information de sécurité concernant les batteries STIHL et les produits STIHL à batterie intégrée: www.stihl.com/safety-data-sheets

2.2 Marquage des avertissements dans le texte

DANGER Attire l'attention sur des dangers causant des blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des blessures graves, voire mortelles. AVERTISSEMENT Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles. ► Les mesures indiquées peuvent éviter des blessures graves, voire mortelles. AVIS Attire l'attention sur des dangers pouvant causer des dégâts matériels. ► Les mesures indiquées peuvent éviter des dégâts matériels.

2.3 Symboles employés dans le texte

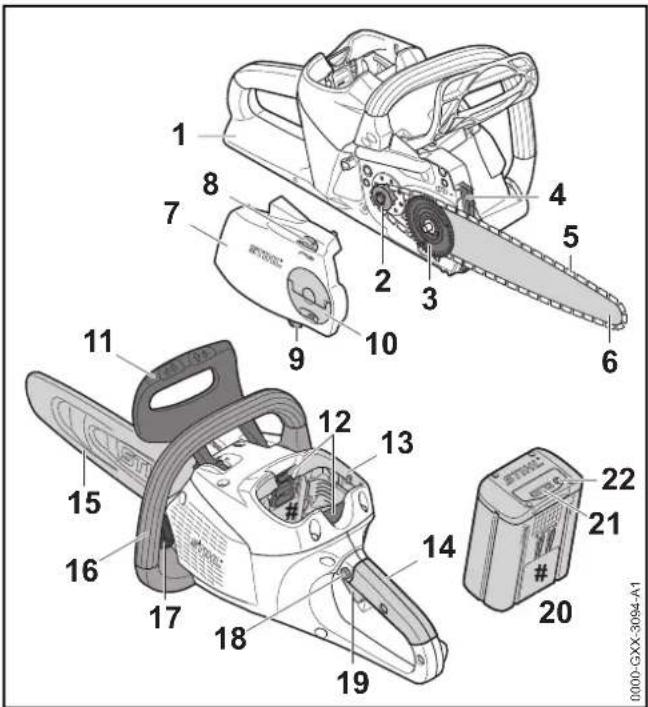

3.1 Tronçonneuse et batterie

1 Protège-main arrière Le protège-main arrière protège la main droite contre le risque de contact avec une chaîne qui aurait sauté ou cassé. 2Pignon Le pignon entraîne la chaîne. 3 Rondelle de serrage La rondelle dentée de tension fait coulisser le guide- chaîne et tend ou détend ainsi la chaîne. Ce symbole renvoie à un chapitre de la présente Notice d'emploi. 3 Vue d'ensemble

français 3 Vue d'ensemble 4Griffe Pendant le travail, la griffe sert à caler la tronçonneuse contre le bois. 5Chaîne La chaîne coupe le bois. 6 Guide-chaîne Le guide-chaîne guide la chaîne. 7 Couvercle de pignon Le couvercle de pignon recouvre le pignon et fixe le guide-chaîne sur la tronçonneuse. 8 Roue dentée de tension La roue dentée de tension permet le réglage de la tension de la chaîne. 9 Arrêt de chaîne L'arrêt de chaîne retient la chaîne si elle saute ou casse. 10 Écrou à ailette L'écrou à ailette fixe le couvercle de pignon sur la tronçonneuse. 11 Protège-main avant Le protège-main avant protège la main gauche contre le risque de contact avec la chaîne et sert à enclencher le frein de chaîne, et il déclenche automatiquement le frein de chaîne en cas de rebond. 12 Levier de verrouillage Le levier de verrouillage immobilise la batterie dans le logement pour batterie. 13 Logement pour batterie Logement dans lequel on introduit la batterie. 14 Poignée de commande La poignée de commande sert à commander, tenir et mener la tronçonneuse. 15 Protège-chaîne Le protège-chaîne protège contre le risque de contact avec la chaîne. 16 Poignée tubulaire La poignée tubulaire sert à tenir, mener et porter la tronçonneuse. 17 Bouchon du réservoir à huile Le bouchon du réservoir à huile ferme le réservoir à huile. 18 Bouton de verrouillage Le bouton de blocage déverrouille la gâchette de commande. 19 Gâchette de commande La gâchette de commande met la tronçonneuse en marche et l'arrête. 20 Batterie La batterie fournit à la tronçonneuse l'énergie nécessaire au fonctionnement. 21 DEL Des diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalent des dérangements. 22 Touche La touche active les DEL qui se trouvent sur la batterie. # Plaque signalétique avec numéro de machine

Les symboles d'avertissement qui peuvent être appliqués sur la tronçonneuse et la batterie ont les significations suivantes: Ce symbole indique le sens de rotation de la chaîne. Tourner dans ce sens de rotation pour tendre la chaîne. Ce symbole repère le réservoir à huile de chaîne adhésive. Dans ce sens, on engage le frein de chaîne.0458-701-9921-E

français 4 Prescriptions de sécurité

4.1 Symboles d'avertissement

Les symboles d'avertissement appliqués sur la tronçonneuse et la batterie ont les significations suivantes:

4.2 Utilisation conforme à la destination prévue

La tronçonneuse STIHL MSA160C et la tronçonneuse MSA200C conviennent pour le sciage du bois et pour l'ébranchage et l'abattage d'arbres de faible diamètre de tronc, ainsi que pour l'entretien des arbres autour de la maison. La tronçonneuse peut être utilisée en cas de pluie. Ces tronçonneuses sont alimentées par une batterie STIHLAP ou par une batterie STIHLAR. Dans ce sens, on desserre le frein de chaîne. 1DEL est allumée de couleur rouge. La batterie est trop chaude ou trop froide. 4DEL clignotent de couleur rouge. Il y a un dérangement à l'intérieur de la batterie. Longueur d'un guide-chaîne dont l'utilisation est autorisée. Niveau de puissance acoustique garanti selon la directive 2000/14/CE, en dB(A), pour permettre la comparaison des émissions sonores de différents produits. Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie suivant la spécification du fabricant des cellules. À l'utilisation pratique, la capacité énergétique réellement disponible est inférieure. Ne pas jeter ce produit à la poubelle. 4 Prescriptions de sécurité Respecter les consignes de sécurité et les mesures à prendre. Il est nécessaire de lire, de bien comprendre et de conserver précieusement cette Notice d'emploi.

Porter des lunettes de protection et un casque de protection. Respecter les consignes de sécurité concernant le rebond et les mesures à prendre. Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine. Préserver la batterie de la chaleur et du feu. Ne pas plonger la batterie dans un liquide quelconque. Respecter la plage de températures admissibles pour la batterie.0458-701-9921-E

français 4 Prescriptions de sécurité AVERTISSEMENT ￭ L'utilisation de batteries qui ne sont pas autorisées par STIHL pour cette tronçonneuse risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Utiliser la tronçonneuse avec une batterie STIHLAP ou une batterie STIHLAR. ￭ Si la tronçonneuse ou la batterie n'est pas utilisée conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Utiliser la tronçonneuse comme décrit dans la présente Notice d'emploi. ► Utiliser la batterie, comme décrit dans la présente Notice d'emploi ou dans la Notice d'emploi Batterie STIHLAR.

4.3 Exigences posées à l'utilisateur

AVERTISSEMENT ￭ Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou évaluer les dangers de la tronçonneuse et de la batterie. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles. ► Si l'on confie la tronçonneuse ou la batterie à une autre personne: il faut y joindre la Notice d'emploi. ► S'assurer que l'utilisateur remplit les conditions suivantes: – L'utilisateur est reposé. – L'utilisateur doit disposer de toute son intégrité physique, sensorielle et mentale pour être capable d'utiliser correctement la tronçonneuse et la batterie et de travailler avec cet équipement. Si l'utilisateur ne dispose pas de toute l'intégrité physique, sensorielle et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsable, toutes les instructions nécessaires. – L'utilisateur est majeur. – Avant de travailler pour la première fois avec la tronçonneuse, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé STIHL ou d'une autre personne compétente. – L'utilisateur ne se trouve pas sous l'influence de l'alcool, de drogues ou de médicaments. ► Si l'utilisateur travaille pour la première fois avec une tronçonneuse: il doit s'exercer à tronçonner des rondins sur un chevalet. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

4.4 Vêtements et équipement

AVERTISSEMENT ￭ Au cours du travail, les cheveux longs risquent d'être happés par la tronçonneuse. L'utilisateur risque alors de subir des blessures graves. ► Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils ne risquent pas d'être happés par la tronçonneuse. ￭ Au cours du travail, des objets peuvent être soulevés et projetés à haute vitesse. L'utilisateur risque d'être blessé. ► STIHL recommande de porter une visière protégeant le visage. ► Il est nécessaire de lire, de bien comprendre et de conserver précieusement cette Notice d'emploi. ► Porter des lunettes de protection couvrant étroitement les yeux. Des lunettes de protection appropriées sont testées suivant la norme EN166 ou suivant les prescriptions nationales spécifiques et vendues dans le commerce avec le marquage respectif.0458-701-9921-E

français 4 Prescriptions de sécurité ► Porter un vêtement de coupe assez étroite et à manches longues. ￭ Une chute d'objets peut causer des blessures à la tête. ￭ Au cours du travail, la machine peut soulever de la poussière et produire un dégagement de vapeurs. La poussière et les vapeurs inhalées peuvent nuire aux voies respiratoires et déclencher des réactions allergiques. ► Porter un masque antipoussière. ￭ Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou la tronçonneuse. Les utilisateurs qui ne portent pas de vêtements appropriés risquent d'être grièvement blessés. ► Porter des vêtements de coupe assez étroite. ► Ne porter ni châle, ni bijoux. ￭ Au cours du travail, l'utilisateur peut entrer en contact avec la chaîne en rotation. L'utilisateur risque alors de subir des blessures graves. ► Porter un pantalon long avec une protection anticoupure. ￭ Au cours du travail, l'utilisateur peut se couper en touchant le bois. Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec la chaîne. L'utilisateur risque d'être blessé. ► Porter des gants de travail en matière résistante. ￭ Si l'utilisateur porte des chaussures mal appropriées, il risque de déraper. Si l'utilisateur entre en contact avec la chaîne en rotation, il risque de se couper. L'utilisateur risque d'être blessé. ► Porter des chaussures conçues pour le travail à la tronçonneuse, avec protection anticoupure.

4.5 Aire de travail et voisinage

AVERTISSEMENT ￭ Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dangers de la tronçonneuse et des objets soulevés et projetés par la tronçonneuse. Des passants, des enfants ou des animaux risquent d'être grièvement blessés, et des dégâts matériels peuvent survenir. ► Veiller à ce que d'autres personnes, des enfants ou des animaux, ne s'approchent pas de la zone de travail. ► Ne pas laisser la tronçonneuse sans surveillance. ► Veiller à ce que des enfants ne puissent pas jouer avec la tronçonneuse. ￭ Les composants électriques de la tronçonneuse peuvent produire des étincelles. Dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables, les étincelles peuvent causer des incendies ou des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Ne pas travailler dans un environnement présentant des risques d'explosion ou à proximité de matières facilement inflammables.

AVERTISSEMENT ￭ Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers de la batterie. Des passants, des enfants ou des animaux risquent d'être grièvement blessés. ► Veiller à ce que des passants, des enfants ou des animaux, ne s'approchent pas de la zone de travail. ► Ne pas laisser la batterie sans surveillance. ► Veiller à ce que des enfants ne puissent pas jouer avec la batterie. ► Si, au cours du travail, des objets risquent de tomber: porter un casque de protection.0458-701-9921-E

français 4 Prescriptions de sécurité ￭ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu ou d'exploser. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées. ► Tenir la batterie à l'écart de tout objet métallique. ► Ne pas soumettre la batterie à une forte pression. ► Ne pas exposer la batterie aux micro-ondes. ► Tenir la batterie à l'écart des produits chimiques et des sels.

4.6 Bon état pour une utilisation en toute sécurité

La tronçonneuse se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies: – La tronçonneuse ne présente aucun endommagement. – La tronçonneuse est propre. – L'arrêt de chaîne ne présente aucun endommagement. – Le frein de chaîne fonctionne. – Les éléments de commande fonctionnent et n'ont subi aucune modification. – Le graissage de la chaîne fonctionne. – La profondeur des traces d'usure du pignon ne dépasse pas 0,5mm. – Une combinaison de guide-chaîne et de chaîne indiquée dans la présente Notice d'emploi est montée. – Le guide-chaîne et la chaîne sont montés correctement. – La chaîne est correctement tendue. – Seuls des accessoires d'origine STIHL destinés à cette tronçonneuse sont montés. – Les accessoires sont montés correctement. – Le bouchon du réservoir à huile est fermé. AVERTISSEMENT ￭ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles. ► Ne travailler qu'avec une tronçonneuse qui ne présente aucun endommagement. ► Si la tronçonneuse est encrassée: nettoyer la tronçonneuse. ► Ne travailler qu'avec un arrêt de chaîne qui ne présente aucun endommagement. ► N'apporter aucune modification à la tronçonneuse. Exception: montage d'une combinaison de guide- chaîne et de chaîne indiquée dans la présente Notice d'emploi. ► Si les éléments de commande ne fonctionnent pas: ne pas travailler avec la tronçonneuse. ► Ne monter que des accessoires d'origine STIHL destinés à cette tronçonneuse. ► Monter le guide-chaîne et la chaîne comme décrit dans la présente Notice d'emploi. ► Monter les accessoires comme décrit dans la présente Notice d'emploi ou dans la Notice d'emploi de l'accessoire respectif. ► Préserver la batterie de la chaleur et du feu. ► Ne jamais jeter la batterie au feu. ► Utiliser et conserver la batterie dans la plage de températures de -10°C à +50°C. ► Ne pas plonger la batterie dans un liquide quelconque.0458-701-9921-E

français 4 Prescriptions de sécurité ► N'introduire aucun objet dans les orifices de la tronçonneuse. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

Le guide-chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies: – Le guide-chaîne ne présente aucun endommagement. – Le guide-chaîne n'est pas déformé. – La profondeur de la rainure atteint ou dépasse la profondeur de rainure minimale, @ 19.3. – Les joues de la rainure ne présentent pas de bavures. – La rainure du guide-chaîne n'est ni resserrée, ni évasée. AVERTISSEMENT ￭ Si le guide-chaîne n'est pas dans l'état impeccable requis pour la sécurité, il ne peut plus guider correctement la chaîne. La chaîne en rotation risque de sauter du guide- chaîne. Des personnes risquent alors de subir des blessures graves, voire mortelles. ► Ne travailler qu'avec un guide-chaîne qui ne présente aucun endommagement. ► Si la profondeur de la rainure est inférieure à la profondeur de rainure minimale: remplacer le guide- chaîne. ► Ébavurer le guide-chaîne une fois par semaine. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

La chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies: – La chaîne ne présente aucun endommagement. – La chaîne est correctement affûtée. – La hauteur des limiteurs de profondeur des dents de coupe se situe entre les marques de maintenance. – La longueur des dents de coupe se situe entre les marques des limites d'usure. AVERTISSEMENT ￭ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent alors de subir des blessures graves, voire mortelles. ► Ne travailler qu'avec une chaîne qui ne présente aucun endommagement. ► Affûter correctement la chaîne. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

La batterie se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies: – La batterie ne présente aucun endommagement. – La batterie est propre et sèche. – La batterie fonctionne et n'a subi aucune modification. AVERTISSEMENT ￭ Si la batterie n'est pas dans l'état impeccable requis pour la sécurité, elle ne peut plus fonctionner correctement. Des personnes risquent d'être grièvement blessées. ► Ne travailler qu'avec une batterie qui ne présente aucun endommagement et fonctionne correctement. ► Ne pas recharger une batterie endommagée ou défectueuse. ► Si la batterie est encrassée ou mouillée: nettoyer la batterie et la faire sécher. ► N'apporter aucune modification à la batterie. ► N'introduire aucun objet dans les orifices de la batterie.0458-701-9921-E

français 4 Prescriptions de sécurité ► Ne pas court-circuiter les contacts de la batterie avec des objets métalliques. ► Ne pas ouvrir la batterie. ￭ En cas d'endommagement de la batterie, du liquide peut s'écouler. Si le liquide entre en contact avec la peau ou les yeux, il peut causer une irritation de la peau ou des yeux. ► Éviter tout contact avec ce liquide. ► En cas de contact accidentel avec la peau: les surfaces de la peau touchées doivent être savonnées et lavées à grande eau. ► En cas de contact accidentel avec les yeux: se rincer les yeux à grande eau pendant au moins 15minutes et consulter un médecin. ￭ Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle ou de la fumée, ou s'enflammer. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Si la batterie dégage une odeur inhabituelle ou de la fumée: ne pas utiliser la batterie, la tenir à l'écart de toute matière inflammable. ► Si la batterie brûle: essayer d'éteindre la batterie avec un extincteur ou de l'eau.

AVERTISSEMENT ￭ Si personne ne se trouve à portée de voix, en dehors de l'aire de travail, aucun secours n'est possible en cas d'urgence. ► S'assurer que des personnes se trouvent à portée de voix, en dehors de l'aire de travail. ￭ Dans certaines situations, l'utilisateur ne peut plus travailler avec la concentration nécessaire. L'utilisateur risque de perdre le contrôle de la tronçonneuse, de trébucher, de tomber et de subir des blessures graves. ► Travailler calmement et de façon réfléchie. ► Si les conditions d'éclairage et de visibilité sont mauvaises: ne pas travailler avec la tronçonneuse. ► La tronçonneuse ne doit être maniée que par une seule personne. ► Ne pas travailler à bras levés – c'est-à-dire à une hauteur supérieure aux épaules. ► Faire attention aux obstacles. ► Travailler en se tenant debout sur le sol et veiller à ne pas risquer de perdre l'équilibre. S'il est nécessaire de travailler en hauteur: utiliser une nacelle élévatrice ou un échafaudage stable. ► Si l'on constate des signes de fatigue: faire une pause. ￭ La chaîne en rotation risque de couper l'utilisateur. L'utilisateur risque alors de subir des blessures graves. ► Ne pas toucher à la chaîne en rotation. ► Si la chaîne est bloquée par un objet quelconque: arrêter la tronçonneuse, engager le frein de chaîne et retirer la batterie. Enlever seulement ensuite l'objet coincé.0458-701-9921-E

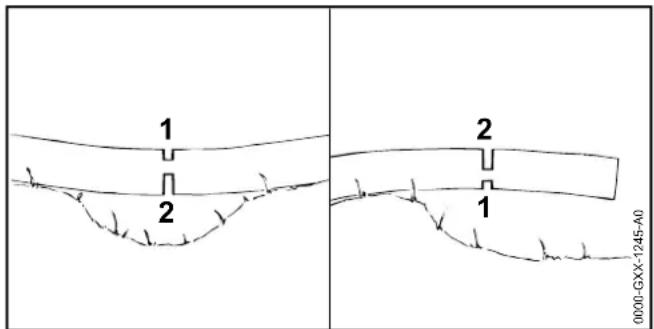

français 4 Prescriptions de sécurité ￭ La chaîne en rotation chauffe et se dilate. Si la chaîne n'est pas suffisamment graissée et retendue, la chaîne risque de sauter du guide-chaîne ou de casser. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées. ► Utiliser de l'huile de chaîne adhésive. ► Au cours du travail, contrôler régulièrement la tension de la chaîne. Si la tension de la chaîne est trop faible: retendre la chaîne. ￭ Si, au cours du travail, l'on constate un changement d'état ou un comportement inhabituel de la tronçonneuse, il est possible que la tronçonneuse ne soit plus dans l'état requis pour une utilisation en toute sécurité. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées. ► Arrêter le travail, retirer la batterie et consulter un revendeur spécialisé STIHL. ￭ Au cours du travail, la tronçonneuse peut produire des vibrations. ► Porter des gants. ► Faire des pauses. ► Si l'on constate des symptômes qui pourraient signaler une perturbation de l'irrigation sanguine des mains: consulter un médecin. ￭ Si la chaîne en rotation heurte un objet dur, cela peut produire des étincelles. À proximité de matières facilement inflammables, les étincelles peuvent causer des incendies. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Ne pas travailler à proximité de matières facilement inflammables. ￭ Lorsqu'on relâche la gâchette de commande, la chaîne continue de tourner pendant quelques instants. Si la chaîne en rotation entre en contact avec une personne, elle peut causer de graves coupures. Des personnes risquent d'être grièvement blessées. ► Attendre que la chaîne ne tourne plus. AVERTISSEMENT ￭ Si l'on coupe du bois sous contrainte, le guide-chaîne risque de se coincer. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves. ► Scier tout d'abord une entaille initiale du côté de pression(1), puis exécuter la coupe de séparation du côté de traction(2). DANGER ￭ Si l'on travaille dans le voisinage de câbles électriques sous tension, la chaîne risque d'entrer en contact avec les câbles sous tension et de les endommager. L'utilisateur peut alors subir des blessures graves, voire mortelles. ► Ne pas travailler dans le voisinage de câbles électriques sous tension.

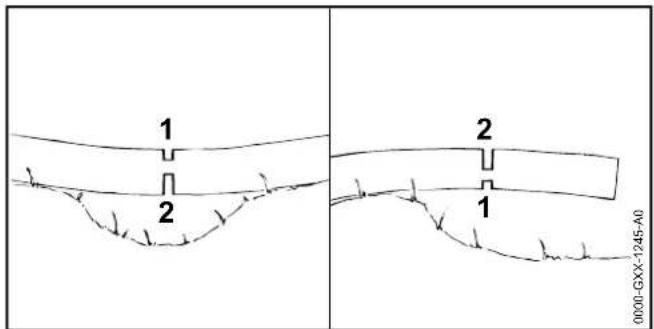

AVERTISSEMENT ￭ Si l'on coupe en premier les branches du côté inférieur de l'arbre abattu, ce dernier n'est plus calé sur le sol par les branches. L'arbre peut se déplacer au cours du travail. Des personnes risquent alors de subir des blessures graves, voire mortelles. ► Couper les grosses branches du côté inférieur seulement après avoir tronçonné l'arbre. ► Ne pas se tenir debout sur le tronc au cours du travail. 0000-GXX-1245-A0

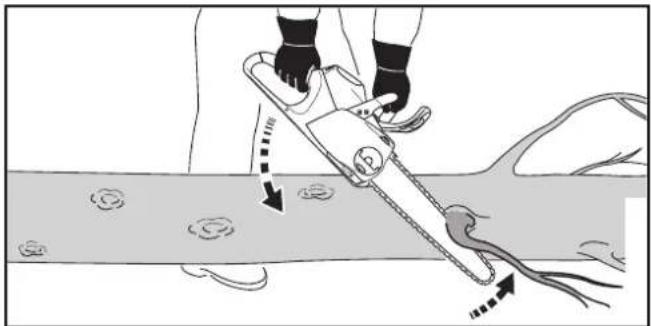

français 4 Prescriptions de sécurité ￭ Au cours de l'ébranchage, une branche coupée peut tomber. L'utilisateur risque alors de trébucher, de tomber et de subir des blessures graves. ► Ébrancher l'arbre en commençant par le pied et en progressant en direction de la cime.

AVERTISSEMENT ￭ Des personnes qui manquent d'expérience ne peuvent pas évaluer les dangers de l'abattage. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Au moindre doute: ne pas abattre l'arbre soi-même. ￭ À l'abattage, un arbre ou des branches peuvent tomber sur des personnes ou des objets. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Définir la direction de chute de telle sorte que l'arbre tombe dans une zone dégagée. ► Veiller à ce que, tout autour de l'aire de travail, des passants, des enfants et des animaux restent à une distance de sécurité égale à 2,5fois la longueur d'un arbre. ► Avant l'abattage, enlever les branches mortes ou cassées de la cime de l'arbre. ► S'il n'est pas possible d'enlever les branches mortes ou cassées de la cime de l'arbre: ne pas abattre l'arbre. ► Observer la cime de l'arbre à abattre et celle des arbres voisins, et s'écarter le cas échéant pour éviter les branches qui tombent. ￭ Lorsque l'arbre tombe, le tronc peut casser ou rebondir en direction de l'utilisateur. L'utilisateur risque alors de subir des lésions graves, voire mortelles. ► Prévoir un chemin de repli en diagonale, en arrière de l'arbre. ► S'écarter sur le chemin de repli, à reculons, en observant l'arbre qui tombe. ► À flanc de coteau, ne pas marcher à reculons en descendant. ￭ Des obstacles restés sur l'aire de travail ou sur le chemin de repli peuvent gêner l'utilisateur. L'utilisateur risque alors de trébucher et de tomber. L'utilisateur risque alors de subir des lésions graves, voire mortelles. ► Enlever les obstacles qui se trouvent sur l'aire de travail et sur le chemin de repli. ￭ Si la charnière, la patte de sécurité ou la patte de retenue est entaillée ou coupée trop tôt, il n'est plus possible de contrôler la direction de chute de l'arbre ou bien l'arbre peut tomber trop tôt. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles. ► Ne pas entailler ou scier la charnière. ► Couper la patte de sécurité ou la patte de retenue en dernier. ► Si l'arbre commence à tomber trop tôt: interrompre la coupe d'abattage et s'écarter sur le chemin de repli. ￭ Si, dans la zone du quart supérieur de la tête du guide- chaîne, la chaîne en rotation heurte un coin d'abattage dur et est rapidement freinée, cela peut provoquer un rebond. Des personnes risquent de subir des blessures graves, voire mortelles. ► Utiliser des coins d'abattage en aluminium ou en matière synthétique. ￭ Si un arbre ne tombe pas complètement par terre ou reste accroché dans un autre arbre, l'utilisateur ne peut pas terminer l'abattage de façon contrôlée. ► Interrompre l'abattage et tirer l'arbre avec un treuil ou un véhicule adéquat pour le faire tomber sur le sol.0458-701-9921-E

français 4 Prescriptions de sécurité

4.8 Forces de réaction

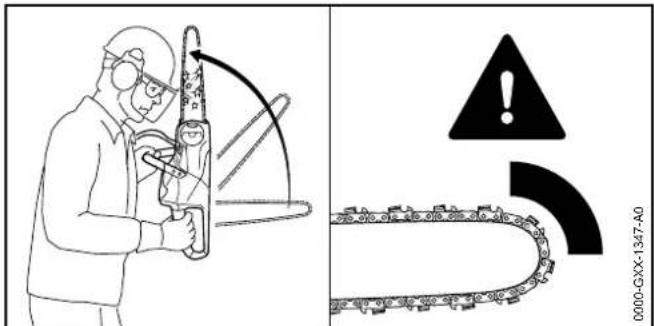

Un rebond peut se produire dans les cas suivants: – Si, dans la zone du quart supérieur de la tête du guide- chaîne, la chaîne en rotation heurte un objet dur et est rapidement freinée. – Si, dans la zone de la tête du guide-chaîne, la chaîne en rotation se trouve coincée. Le frein de chaîne ne peut pas empêcher un rebond. AVERTISSEMENT

￭ Si un rebond se produit, la tronçonneuse peut être projetée vers le haut et en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles. ► Tenir fermement la tronçonneuse à deux mains. ► Veiller à ce qu'aucune partie du corps de l'utilisateur ne se trouve dans le prolongement du plan de basculement de la tronçonneuse. ► Travailler comme décrit dans la présente Notice d'emploi. ► Ne pas travailler avec la zone du quart supérieur de la tête du guide-chaîne. ► Travailler avec une chaîne correctement affûtée et correctement tendue. ► Utiliser une chaîne à tendance au rebond réduite. ► Utiliser un guide-chaîne à tête de renvoi de faible diamètre. ► Scier en accélérant à fond.

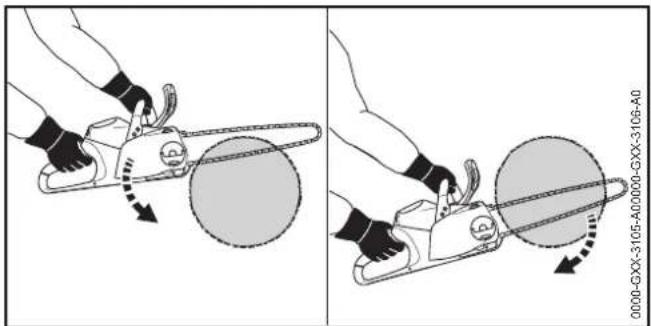

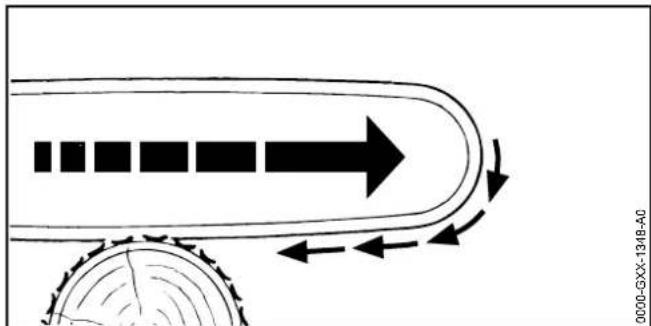

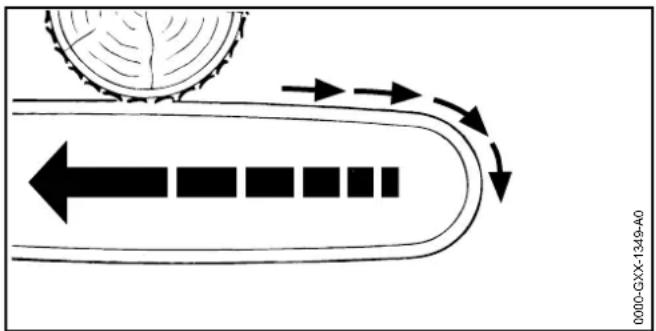

Lorsqu'on travaille avec le côté inférieur du guide-chaîne, la tronçonneuse est tirée dans le sens opposé à l'utilisateur. 0000-GXX-1347-A0 0000-GXX-4443-A0

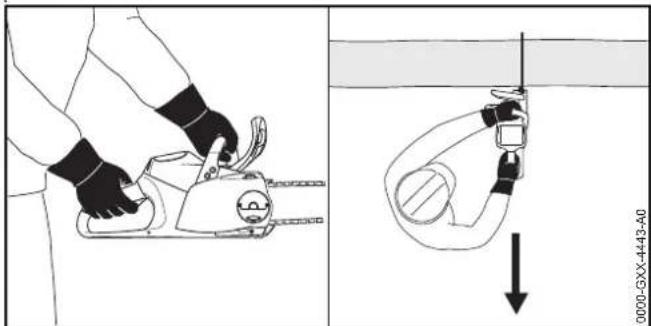

français 4 Prescriptions de sécurité AVERTISSEMENT ￭ Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la tronçonneuse peut être brusquement et très fortement tirée dans le sens opposé à utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles. ► Tenir fermement la tronçonneuse à deux mains. ► Travailler comme décrit dans la présente Notice d'emploi. ► Mener le guide-chaîne dans la fente de coupe en le maintenant bien droit. ► Appliquer correctement la griffe contre le bois. ► Scier en accélérant à fond.

Lorsqu'on travaille avec le côté supérieur du guide-chaîne, la tronçonneuse est repoussée en direction de l'utilisateur. AVERTISSEMENT ￭ Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la tronçonneuse peut être brusquement et très fortement repoussée en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la tronçonneuse et de subir des blessures graves, voire mortelles. ► Tenir fermement la tronçonneuse à deux mains. ► Travailler comme décrit dans la présente Notice d'emploi. ► Mener le guide-chaîne dans la fente de coupe en le maintenant bien droit. ► Scier en accélérant à fond.

AVERTISSEMENT ￭ Au cours du transport, la tronçonneuse risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées. ► Engager le frein de chaîne. ► Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide- chaîne. ► Assurer la tronçonneuse avec des sangles ou un filet, de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer. 0000-GXX-1349-A0 ► Retirer la batterie.0458-701-9921-E

français 4 Prescriptions de sécurité

AVERTISSEMENT ￭ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée et cela peut causer des dégâts matériels. ► Ne pas transporter une batterie endommagée. ► Transporter la batterie dans un emballage non- conducteur d'électricité. ￭ Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela peut causer des dégâts matériels et des personnes risquent d'être blessées. ► Immobiliser la batterie dans l'emballage de telle sorte qu'elle ne puisse pas se déplacer. ► Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.

AVERTISSEMENT ￭ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la tronçonneuse. Les enfants risquent d'être grièvement blessés. ► Engager le frein de chaîne. ► Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide- chaîne. ► Conserver la tronçonneuse hors de portée des enfants. ￭ L'humidité risque d'entraîner une corrosion des contacts électriques de la tronçonneuse et des composants métalliques. La tronçonneuse pourrait être endommagée. ► Conserver la tronçonneuse au propre et au sec.

AVERTISSEMENT ￭ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent d'être grièvement blessés. ► Conserver la batterie hors de portée des enfants. ￭ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée. ► Conserver la batterie au propre et au sec. ► Conserver la batterie dans un local fermé. ► Conserver la batterie séparément de la tronçonneuse et du chargeur. ► Conserver la batterie dans un emballage non- conducteur d'électricité. ► Conserver la batterie dans la plage de températures de -10°C à +50°C.

4.11 Nettoyage, maintenance et réparation

AVERTISSEMENT ￭ Si l'on ne retire pas la batterie avant le nettoyage, la maintenance ou la réparation, la tronçonneuse risque d'être mise en marche par mégarde. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées. ► Retirer la batterie. ► Retirer la batterie.0458-701-9921-E

français 5 Préparatifs avant l'utilisation de la tronçonneuse ► Engager le frein de chaîne. ￭ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager la tronçonneuse, le guide-chaîne, la chaîne et la batterie. Si la tronçonneuse, le guide-chaîne, la chaîne et la batterie ne sont pas nettoyés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées. ► Nettoyer la tronçonneuse, le guide-chaîne, la chaîne et la batterie comme décrit dans la présente Notice d'emploi. ￭ Si la tronçonneuse, le guide-chaîne, la chaîne et la batterie ne sont pas entretenus ou réparés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles. ► Ne pas effectuer soi-même la maintenance ou la réparation de la tronçonneuse et de la batterie. ► Si une maintenance ou une réparation de la tronçonneuse ou de la batterie s'avère nécessaire: consulter un revendeur spécialisé STIHL. ► Effectuer la maintenance ou la réparation du guide- chaîne et de la chaîne comme décrit dans la présente Notice d'emploi. ￭ Au cours du nettoyage ou de la maintenance de la chaîne, l'utilisateur peut se couper sur les dents de coupe acérées. L'utilisateur risque d'être blessé. ► Porter des gants de travail en matière résistante.

5.1 Préparatifs avant l'utilisation de la tronçonneuse

Chaque fois, avant de commencer le travail, il faut effectuer les opérations suivantes: ► S'assurer que les composants suivants se trouvent dans l'état impeccable requis pour la sécurité: – Tronçonneuse, @ 4.6.1. – Guide-chaîne, @ 4.6.2. – Chaîne, @ 4.6.3. – Batterie, @ 4.6.4. ► Contrôler la batterie, @ 10.7. ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL101, 300, 500. ► Nettoyer la tronçonneuse, @ 15.1. ► Monter le guide-chaîne et la chaîne, @ 6.1.1. ► Tendre la chaîne, @ 6.2. ► Refaire le plein d'huile de chaîne adhésive, @ 6.3. ► Contrôler le frein de chaîne, @ 10.4. ► Contrôler les éléments de commande, @ 10.5. ► Contrôler le graissage de la chaîne, @ 10.6. ► Si ces opérations ne peuvent pas être exécutées: ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. ► Retirer la batterie. 5 Préparatifs avant l'utilisation de la tronçonneuse0458-701-9921-E

français 6 Assemblage de la tronçonneuse

6.1 Montage et démontage du guide-chaîne et de la

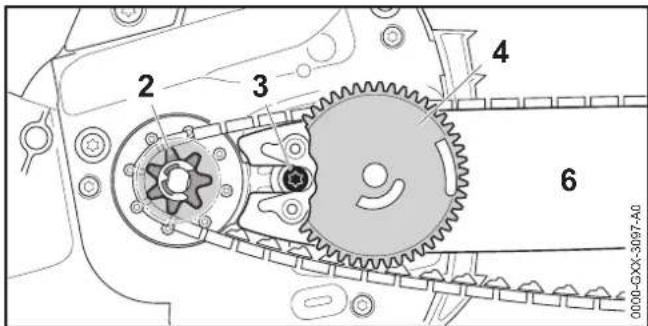

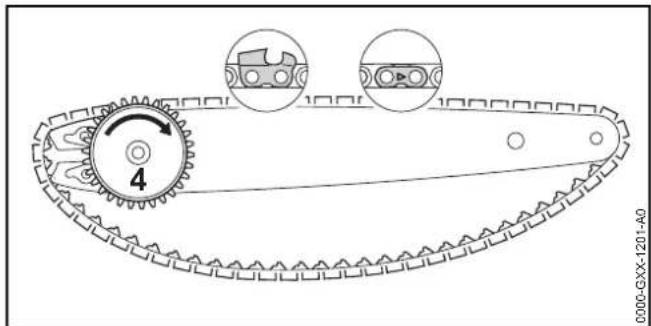

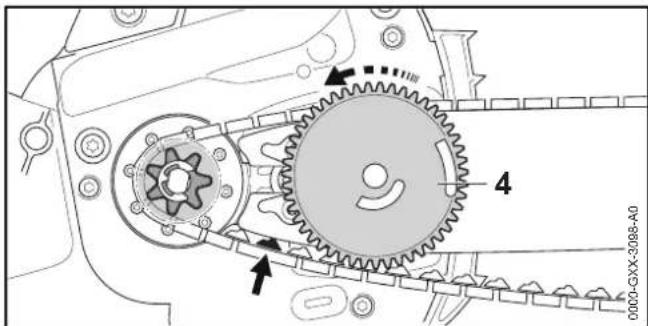

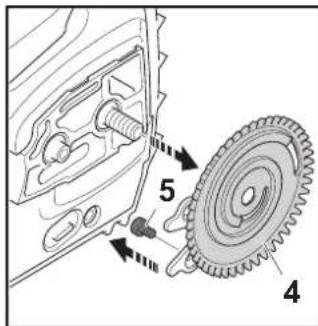

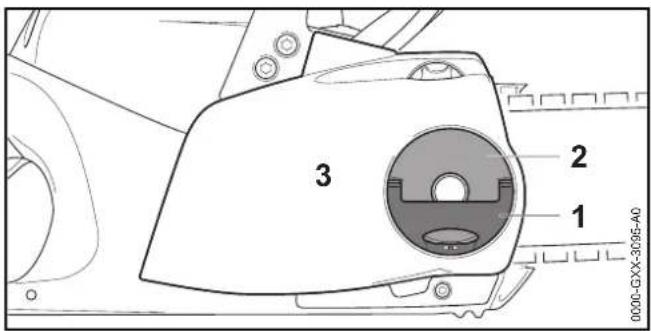

6.1.1 Montage du guide-chaîne et de la chaîne

Les combinaisons de guide-chaîne et de chaîne qui conviennent pour le pignon respectif et dont le montage est autorisé sont indiquées dans les caractéristiques techniques, @ 20.1. ► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Relever l'ailette(1) de l'écrou à ailette(2). ► Tourner l'écrou à ailette(2) dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé du couvercle de pignon(3). ► Enlever le couvercle de pignon(3). ► Enlever la rondelle dentée de tension(4). ► Dévisser la vis(5). ► Poser le guide-chaîne(6) sur la rondelle dentée de tension(4) de telle sorte que les deux tétons de la rondelle dentée de tension(4) se prennent dans les trous du guide-chaîne. L'orientation du guide-chaîne(6) ne joue aucun rôle. Le texte imprimé sur le guide-chaîne peut aussi se trouver à l'envers. ► Visser et serrer fermement la vis(5). ► Poser la chaîne dans la rainure du guide-chaîne de telle sorte que, sur la face supérieure du guide-chaîne, les flèches estampées sur les maillons intermédiaires de la chaîne soient orientées dans le sens de rotation. ► Tourner la roue dentée de tension(4) à fond dans le sens des aiguilles d'une montre. 6 Assemblage de la tronçonneuse

français 6 Assemblage de la tronçonneuse ► Poser le guide-chaîne avec la rondelle dentée de tension et la chaîne sur la tronçonneuse de telle sorte que les conditions suivantes soient remplies: – La rondelle dentée de tension(4) est orientée en direction de l'utilisateur. – Les maillons d'entraînement de la chaîne sont en prise sur les dents du pignon(2). – La tête de la vis(3) se trouve dans le trou oblong du guide-chaîne(6). ► Desserrer le frein de chaîne. ► Tourner la rondelle dentée de tension(4) dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle s'applique contre le guide-chaîne. Amener en même temps les maillons d'entraînement de la chaîne dans la rainure du guide-chaîne. Le guide-chaîne et la chaîne s'appliquent contre la tronçonneuse. ► Appliquer le couvercle de pignon contre la tronçonneuse de telle sorte qu'il affleure avec la tronçonneuse. ► Si le couvercle de pignon n'affleure pas avec la tronçonneuse: faire tourner la roue dentée de tension et appliquer à nouveau le couvercle de pignon. Les dents de la roue dentée de tension viennent en prise dans les dents de la rondelle dentée de tension. ► Tourner l'écrou à ailette dans le sens des aiguilles d'une montre jusqu'à ce que le couvercle de pignon soit fermement fixé sur la tronçonneuse. ► Rabattre l'ailette de l'écrou à ailette.

6.1.2 Démontage du guide-chaîne et de la chaîne

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Relever l'ailette de l'écrou à ailette. ► Tourner l'écrou à ailette dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé du couvercle de pignon. ► Enlever le couvercle de pignon. ► Tourner la rondelle dentée de tension à fond dans le sens des aiguilles d'une montre. La chaîne est détendue. ► Enlever le guide-chaîne et la chaîne. ► Dévisser la vis de la rondelle dentée de tension. ► Enlever la rondelle dentée de tension.

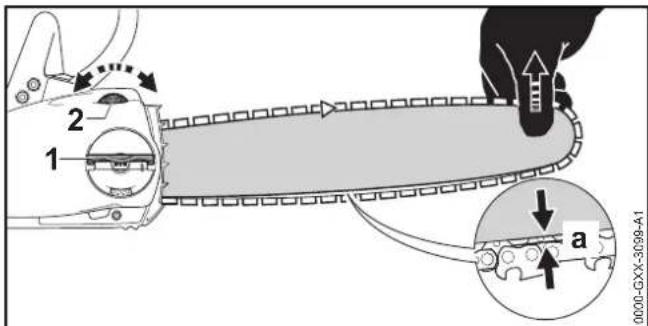

6.2 Tension de la chaîne

Au cours du travail, la chaîne se dilate ou se rétrécit. La tension de la chaîne varie. Au cours du travail, il faut régulièrement contrôler la tension de la chaîne et retendre la chaîne si nécessaire. ► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie.

français 6 Assemblage de la tronçonneuse ► Relever l'ailette de l'écrou à ailette(1). ► Tourner l'écrou à ailette(1) de 2tours dans le sens inverse des aiguilles d'une montre. L'écrou à ailette(1) est desserré. ► Desserrer le frein de chaîne. ► Soulever le nez du guide-chaîne et tourner la roue dentée de tension(2) dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre, jusqu'à ce que les conditions suivantes soient remplies: – La distancea au centre du guide-chaîne est de 1mm à 2mm. – En saisissant la chaîne entre deux doigts et en exerçant un faible effort, on peut encore la faire glisser sur le guide-chaîne. ► En maintenant le nez du guide-chaîne en position relevée, tourner l'écrou à ailette(1) dans le sens des aiguilles d'une montre jusqu'à ce que le couvercle de pignon soit bien fixé sur la tronçonneuse. ► Si au centre du guide-chaîne la distancea ne se situe pas entre 1mm et 2mm: répéter le réglage de la tension de la chaîne. ► Rabattre l'ailette de l'écrou à ailette(1).

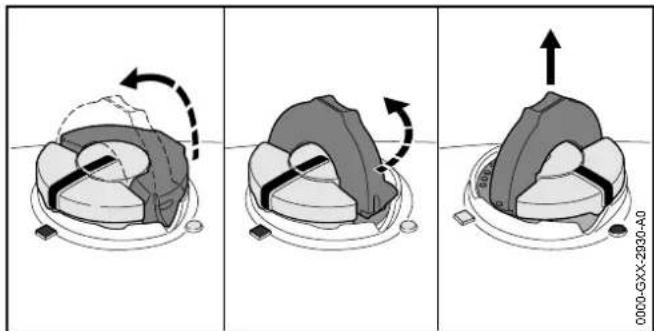

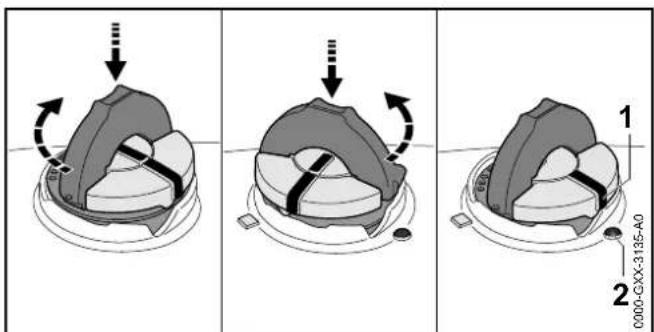

6.3 Ravitaillement en huile de chaîne adhésive

L'huile de chaîne adhésive lubrifie et refroidit la chaîne en rotation. ► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Poser la tronçonneuse sur une surface plane, de telle sorte que le bouchon du réservoir à huile soit orienté vers le haut. ► Nettoyer la zone située autour du bouchon du réservoir à huile avec un chiffon humide. ► Relever l'étrier du bouchon du réservoir à huile. ► Tourner le bouchon du réservoir à huile jusqu'en butée, dans le sens inverse des aiguilles d'une montre. ► Enlever le bouchon du réservoir à huile. ► Introduire de l'huile de chaîne adhésive en veillant à ne pas renverser d'huile de chaîne adhésive et à ne pas remplir le réservoir d'huile jusqu'au bord. ► Si l'étrier du bouchon du réservoir à huile est rabattu: relever l'étrier. ► Présenter le bouchon du réservoir à huile de telle sorte que la marque(1) soit orientée vers la marque(2).

français 7 Serrage et desserrage du frein de chaîne ► Pousser le bouchon du réservoir à huile vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre. Le bouchon du réservoir à huile s'encliquette avec un déclic audible. La marque(1) est orientée vers la marque(3). ► Contrôler s'il est possible d'enlever le bouchon du réservoir à huile en tirant vers le haut. ► S'il n'est pas possible d'enlever le bouchon du réservoir à huile en tirant vers le haut: rabattre l'étrier du bouchon du réservoir à huile. Le réservoir à huile est fermé. S'il est possible d'enlever le bouchon du réservoir à huile en tirant vers le haut, il faut effectuer les opérations suivantes: ► Présenter le bouchon du réservoir à huile dans n'importe quelle position. ► Pousser le bouchon du réservoir à huile vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre. ► Pousser le bouchon du réservoir à huile vers le bas et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que la marque(1) soit orientée vers la marque(2). ► Essayer une nouvelle fois de fermer le réservoir à huile. ► S'il n'est toujours pas possible de fermer le réservoir à huile: ne pas travailler avec la tronçonneuse, mais consulter un revendeur spécialisé STIHL. La tronçonneuse n'est pas dans l'état requis pour la sécurité.

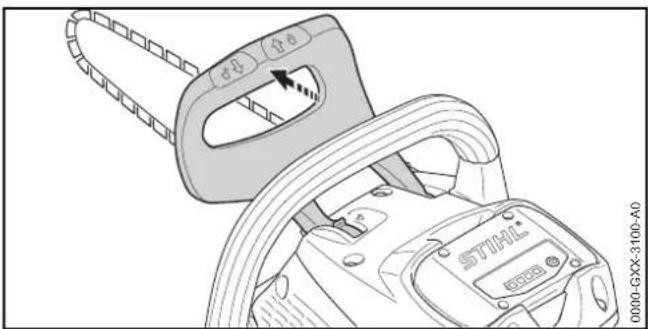

7.1 Engagement du frein de chaîne

La tronçonneuse est équipée d'un frein de chaîne. Le frein de chaîne est enclenché automatiquement en cas de rebond assez important, sous l'effet de l'inertie de la masse du protège-main, ou peut être enclenché par l'utilisateur. ► Avec la main gauche, écarter le protège-main de la poignée tubulaire. Le protège-main s'encliquette avec un déclic audible. Le frein de chaîne est engagé.

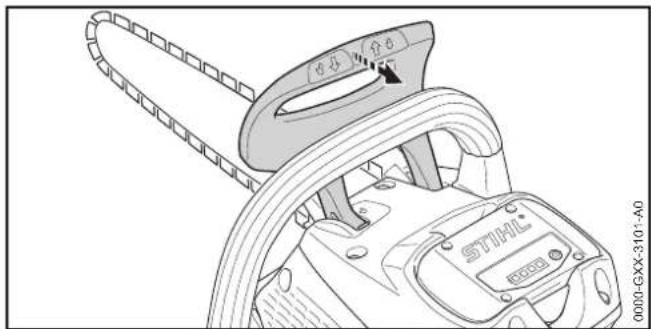

7.2 Desserrage du frein de chaîne

7 Serrage et desserrage du frein de chaîne 0000-GXX-3100-A0

0000-GXX-3101-A00458-701-9921-E

français 8 Introduction et extraction de la batterie► Avec la main gauche, tirer le protège-main en direction de l'utilisateur.Le protège-main s'encliquette avec un déclic audible. Le frein de chaîne est desserré.

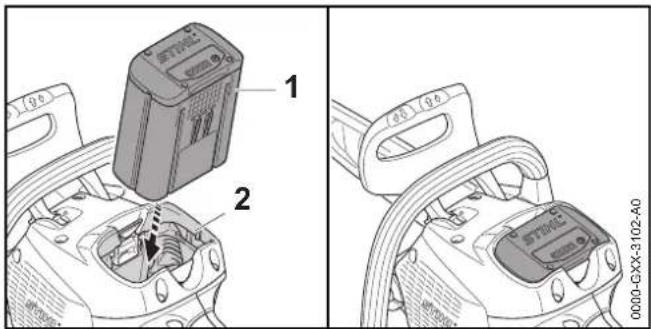

8.1 Introduction de la batterie

► Engager le frein de chaîne.► Enfoncer la batterie(1) à fond dans le logement pour batterie(2).La batterie(1) s'encliquette avec un déclic.

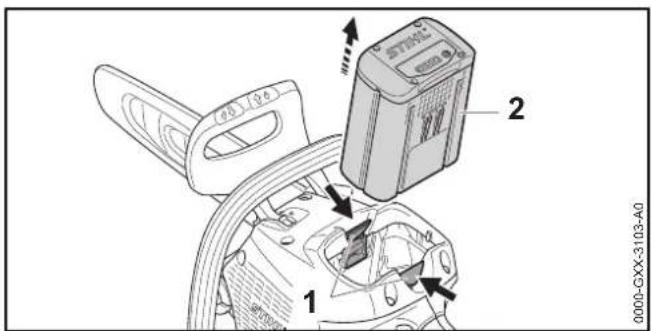

8.2 Extraction de la batterie

► Placer la tronçonneuse sur une surface plane.► Enfoncer les deux leviers de verrouillage(1).La batterie(2) est déverrouillée et peut être retirée.

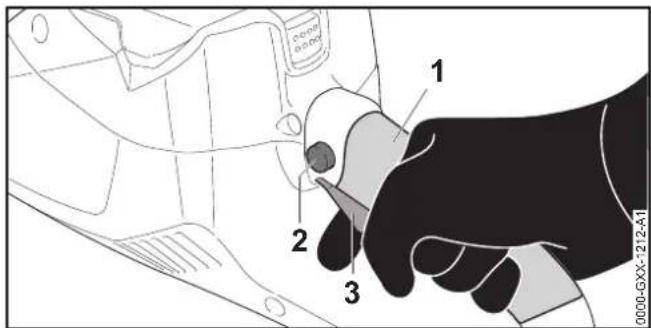

9.1 Mise en marche de la tronçonneuse

► Desserrer le frein de chaîne. ► Tenir la tronçonneuse de la main droite, par la zone(1) de la poignée de commande, en entourant la poignée de commande avec le pouce.► Enfoncer le bouton de blocage de gâchette de commande(2) avec le pouce et le maintenir enfoncé.► Enfoncer la gâchette de commande(3) avec l'index et la maintenir enfoncée.La tronçonneuse accélère et la chaîne est entraînée.► Tenir la tronçonneuse de la main gauche, par la poignée tubulaire, en entourant la poignée tubulaire avec le pouce.

9.2 Arrêt de la tronçonneuse

► Relâcher la gâchette de commande et le bouton de blocage de gâchette de commande.La chaîne ne tourne plus.► Si la chaîne ne s'arrête pas: engager le frein de chaîne, retirer la batterie et consulter un revendeur spécialisé STIHL.La tronçonneuse est défectueuse. 8 Introduction et extraction de la batterie

0000-GXX-3103-A0 9 Mise en marche et arrêt de la tronçonneuse

français 10 Contrôle de la tronçonneuse et de la batterie

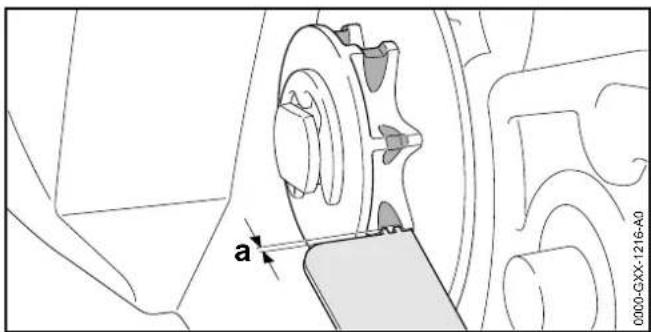

10.1 Contrôle du pignon

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Desserrer le frein de chaîne. ► Démonter le couvercle de pignon. ► Démonter le guide-chaîne et la chaîne. ► Contrôler les traces d'usure du pignon avec un gabarit de contrôle STIHL. ► Si la profondeur des traces d'usure dépasse la cote a=0,5mm: ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. Le pignon doit être remplacé.

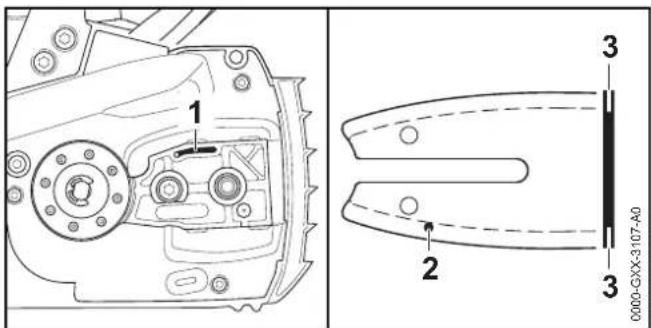

10.2 Contrôle du guide-chaîne

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Démonter la chaîne et le guide-chaîne. ► Mesurer la profondeur de la rainure du guide-chaîne à l'aide de la jauge d'un gabarit d'affûtage STIHL. ► Remplacer le guide-chaîne si l'une des conditions suivantes est remplie: – Le guide-chaîne est endommagé. – La profondeur de rainure mesurée est inférieure à la profondeur de rainure minimale du guide-chaîne, @ 19.3. – La rainure du guide-chaîne est resserrée ou évasée. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

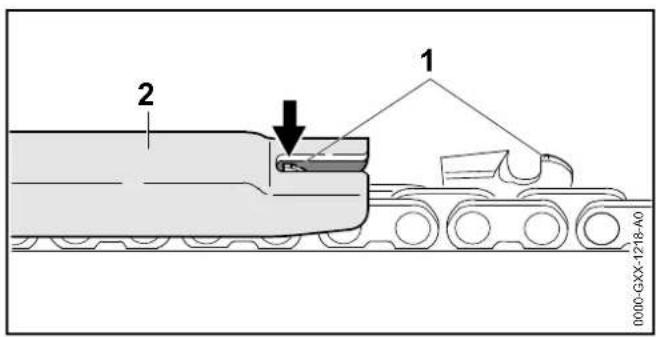

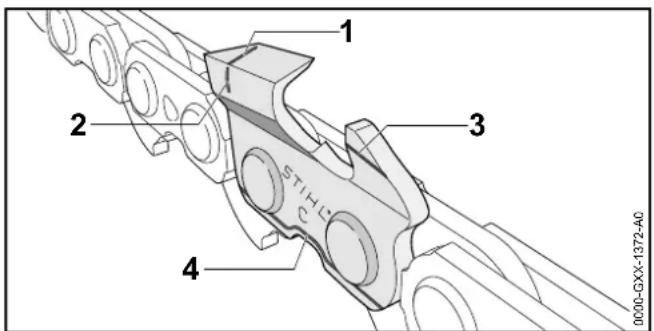

10.3 Contrôle de la chaîne

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. 10 Contrôle de la tronçonneuse et de la batterie

français 10 Contrôle de la tronçonneuse et de la batterie ► Mesurer la hauteur des limiteurs de profondeur(1) à l'aide d'un gabarit d'affûtage STIHL(2). Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne. ► Si un limiteur de profondeur(1) dépasse du gabarit d'affûtage(2): rectifier le limiteur de profondeur(1) à la lime, @ 16.3. ► Contrôler si les repères d'usure(1à4) sont visibles sur les dents de coupe. ► Si l'un des repères d'usure n'est pas visible sur une dent de coupe: ne pas utiliser la chaîne, mais consulter un revendeur spécialisé STIHL. ► À l'aide d'un gabarit d'affûtage STIHL, vérifier l'angle d'affûtage de 30° des dents de coupe. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne. ► Si l'angle d'affûtage de 30° n'a pas été respecté: affûter la chaîne. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

10.4 Contrôle du frein de chaîne

► Activer le frein de chaîne et retirer la batterie. AVERTISSEMENT Les dents de coupe de la chaîne sont acérées. L'utilisateur risque de se couper. ► Porter des gants de travail en matière résistante. ► Essayer de faire glisser la chaîne sur le guide-chaîne en la tirant à la main. S'il n'est pas possible de faire glisser la chaîne sur le guide-chaîne en la tirant à la main, cela prouve que le frein de chaîne fonctionne. ► S'il est possible de faire glisser la chaîne sur le guide- chaîne en la tirant à la main: ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. Le frein de chaîne est défectueux.

10.5 Contrôle des éléments de commande

Bouton de blocage et gâchette de commande ► Activer le frein de chaîne et retirer la batterie. ► Essayer d'enfoncer la gâchette de commande sans enfoncer le bouton de verrouillage. ► S'il est possible d'enfoncer la gâchette de commande: consulter un revendeur spécialisé STIHL. Le bouton de blocage de gâchette de commande est défectueux. ► Appuyer sur le bouton de blocage de gâchette de commande et le maintenir enfoncé. ► Enfoncer la gâchette de commande et la relâcher. ► Si la gâchette de commande fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort: ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. La gâchette de commande est défectueuse. Mise en marche de la tronçonneuse ► Introduire la batterie. ► Desserrer le frein de chaîne. ► Appuyer sur le bouton de blocage de gâchette de commande et le maintenir enfoncé. ► Enfoncer la gâchette de commande et la maintenir enfoncée. La chaîne tourne. ► Relâcher la gâchette de commande. La chaîne ne tourne plus. 0000-GXX-1372-A0

français 11 Travail avec la tronçonneuse ► Si la chaîne ne s'arrête pas: engager le frein de chaîne, retirer la batterie et consulter un revendeur spécialisé STIHL. La tronçonneuse est défectueuse.

10.6 Contrôle du graissage de la chaîne

► Introduire la batterie. ► Desserrer le frein de chaîne. ► Diriger le guide-chaîne vers une surface claire. ► Mettre la tronçonneuse en marche. De l'huile de chaîne adhésive est projetée et ses traces sont bien visibles sur la surface claire. Le graissage de la chaîne fonctionne. Si des traces de projection d'huile ne sont pas visibles: ► Refaire le plein d'huile de chaîne adhésive. ► Répéter le contrôle du graissage de la chaîne. ► Si des traces de projection d'huile ne sont toujours pas visibles sur la surface claire: ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. Le graissage de la chaîne est défectueux.

10.7 Contrôle de la batterie

► Appuyer sur la touche de la batterie. Les DEL sont allumées continuellement ou clignotent. ► Si les DEL ne sont pas allumées continuellement et ne clignotent pas non plus: ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. Il y a un dérangement dans la batterie.

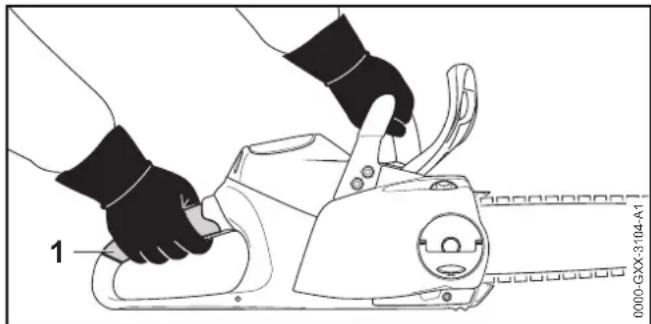

11.1 Prise en mains et utilisation de la tronçonneuse

► Tenir et mener la tronçonneuse de la main gauche, par la poignée tubulaire, et de la main droite, par la zone(1) de la poignée de commande, en entourant la poignée tubulaire avec le pouce de la main gauche et en entourant la poignée de commande avec le pouce de la main droite.

AVERTISSEMENT Si un rebond se produit, la tronçonneuse peut être projetée vers le haut et en direction de l'utilisateur. L'utilisateur peut alors subir des blessures graves, voire mortelles. ► Scier en accélérant à fond. ► Ne pas scier avec la zone du quart supérieur de la tête du guide-chaîne. ► En accélérant à fond, mener le guide-chaîne dans la coupe de telle sorte que le guide-chaîne ne se gauchisse pas. 11 Travail avec la tronçonneuse

français 11 Travail avec la tronçonneuse ► Appliquer la griffe et l'utiliser comme pivot. ► Introduire intégralement le guide-chaîne dans la coupe et le mener de telle sorte que l'on puisse successivement modifier la position de la griffe et la plaquer à nouveau contre le tronc. ► À la fin de la coupe, l'utilisateur doit reprendre tout le poids de la tronçonneuse.

► Mettre la tronçonneuse en appui sur le tronc. ► Accélérer à fond et, en décrivant un mouvement de levier, pousser le guide-chaîne contre la branche. ► Scier toute la branche avec le côté supérieur du guide- chaîne. ► Si la branche se trouve sous contrainte: exécuter une entaille initiale(1) du côté de pression puis scier complètement la branche en exécutant une coupe(2) du côté de traction.

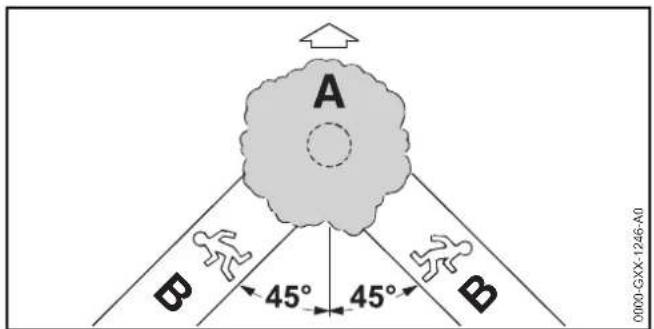

11.4.1 Définition de la direction de chute et aménagement des

chemins de repli ► Définir la direction de chute de telle sorte que l'arbre tombe dans une zone dégagée. ► Prévoir les chemins de repli(B) de telle sorte que les conditions suivantes soient remplies: – Le chemin de repli(B) est orienté sous un angle de 45° par rapport à la direction de chute(A). – Aucun obstacle ne se trouve sur le chemin de repli(B). – La cime de l'arbre peut être observée.

0000-GXX-3105-A00000-GXX-3106-A0

français 11 Travail avec la tronçonneuse – Si le chemin de repli(B) se trouve à flanc de coteau, le chemin de repli(B) doit être orienté parallèlement à la pente.

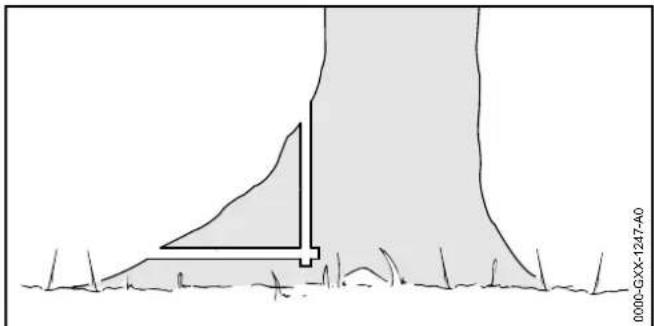

11.4.2 Préparation de la zone de travail autour du tronc

► Enlever les obstacles de la zone de travail, autour du tronc. ► Enlever la végétation autour du tronc. ► Si le tronc possède de gros renforts en bonne santé: scier les renforts tout d'abord à la verticale, puis à l'horizontale et les enlever.

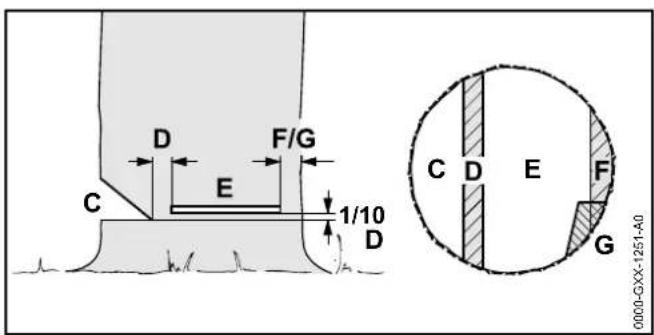

11.4.3 Principes de la technique d'abattage

C Entaille d'abattage L'entaille d'abattage détermine la direction de chute. F Charnière La partie non coupée fait office de charnière et guide l'arbre au cours de sa chute. La largeur de la charnière est égale à 1/10 du diamètre du tronc. E Coupe d'abattage La coupe d'abattage coupe le tronc. F Patte de sécurité La patte de sécurité retient l'arbre pour qu'il ne tombe pas prématurément. La patte de sécurité a une largeur située entre 1/10 et 1/5 du diamètre du tronc. G Patte de retenue La patte de retenue retient l'arbre pour qu'il ne tombe pas prématurément. La patte de retenue a une largeur située entre 1/10 et 1/5 du diamètre du tronc.

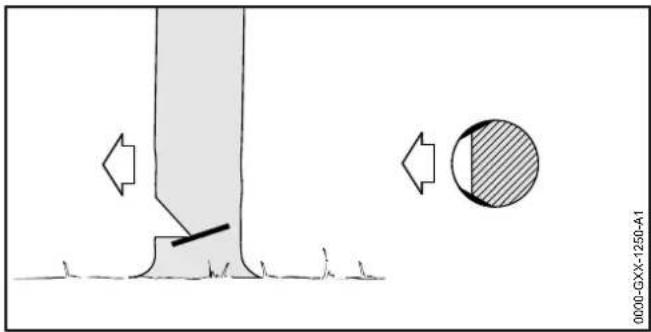

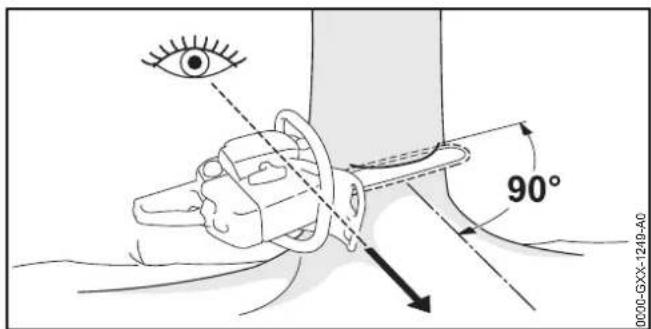

11.4.4 Exécution de l'entaille d'abattage

L'entaille d'abattage détermine la direction de chute de l'arbre. Il faut impérativement respecter les prescriptions nationales spécifiques concernant l'exécution de l'entaille d'abattage. ► Positionner la tronçonneuse de telle sorte que l'entaille d'abattage se trouve à angle droit par rapport à la direction de chute et que la tronçonneuse se trouve près du sol. ► Exécuter la coupe à l'horizontale (plancher ou sole). ► Exécuter la coupe inclinée (plafond ou pan oblique) sous un angle d'env.45° par rapport à la coupe horizontale (plancher ou sole). 0000-GXX-1247-A0

français 11 Travail avec la tronçonneuse ► Si le bois est sain et à longues fibres: scier des entailles dans l'aubier en veillant à respecter les conditions suivantes: – Les entailles dans l'aubier sont identiques des deux côtés. – Les entailles dans l'aubier se trouvent au niveau du plancher (ou de la sole) de l'entaille d'abattage. – La largeur des entailles dans l'aubier correspond à 1/10 du diamètre du tronc. Le tronc de l'arbre n'éclate pas lorsqu'il tombe.

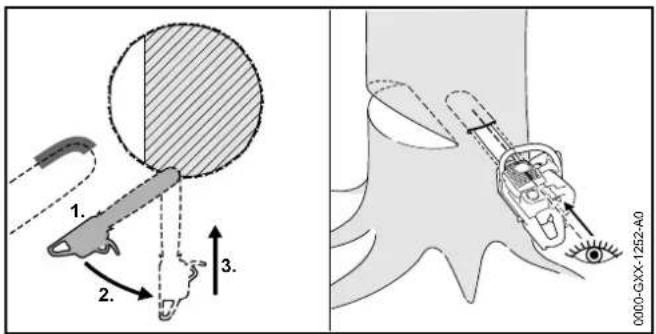

11.4.5 Attaque en mortaise

L'attaque en mortaise est une technique de travail indispensable pour l'abattage des arbres. ► Attaquer le bois avec le côté inférieur de la tête du guide- chaîne et accélérer à pleins gaz. ► Scier jusqu'à ce que la profondeur de l'incision dans le tronc corresponde à deux fois la largeur du guide-chaîne. ► Basculer la machine en position de coupe en mortaise. ► Exécuter la coupe en mortaise en faisant avancer le guide-chaîne.

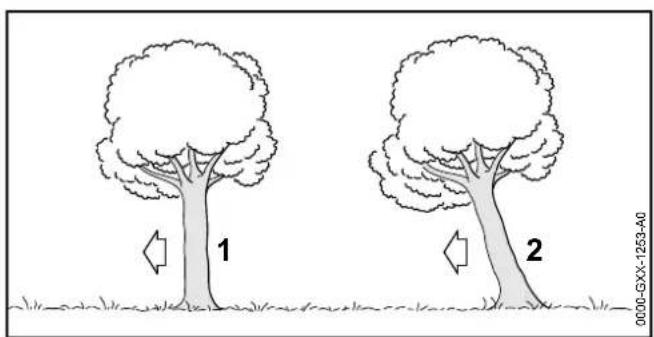

11.4.6 Choix de la méthode de coupe d'abattage adéquate

Le choix de la méthode de coupe d'abattage adéquate dépend des conditions suivantes: – Inclinaison naturelle de l'arbre – Structure des branches de l'arbre – Endommagements de l'arbre – État de santé de l'arbre – Charge de neige, si l'arbre est enneigé – Sens de la pente du terrain – Direction et vitesse du vent – Arbres voisins On distingue plusieurs variantes de ces conditions. La présente Notice d'emploi ne décrit que 2variantes: 1 Arbre normal Un arbre normal est bien vertical avec une cime régulière. 0000-GXX-1250-A1

français 11 Travail avec la tronçonneuse 2 Arbre incliné Par arbre incliné, on entend un arbre dont le tronc est incliné et la cime penche dans la direction de chute.

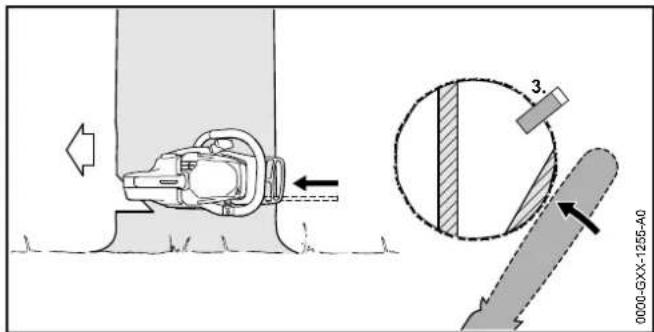

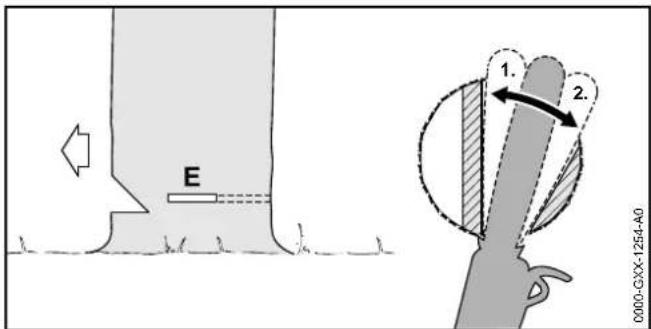

11.4.7 Abattage d'un arbre normal de faible diamètre de tronc

Un arbre normal doit être abattu par une coupe d'abattage avec patte de sécurité. Choisir ce genre de coupe d'abattage si le diamètre du tronc est inférieur à la longueur de coupe réelle de la tronçonneuse. ► Lancer un avertissement. ► Plonger le guide-chaîne en mortaise dans le plan de la coupe d'abattage jusqu'à ce qu'il réapparaisse de l'autre côté du tronc, @ 11.4.5. ► Appliquer la griffe en arrière de la charnière et l'utiliser comme pivot. ► Exécuter la coupe d'abattage en direction de la charnière. ► Exécuter la coupe d'abattage en direction de la patte de sécurité. ► Introduire un coin. Choisir un coin approprié selon le diamètre du tronc et la largeur de la coupe d'abattage. ► Lancer un avertissement. ► En agissant depuis l'extérieur, avec les bras tendus, couper la patte de sécurité à l'horizontale, dans le plan de la coupe d'abattage. L'arbre tombe.

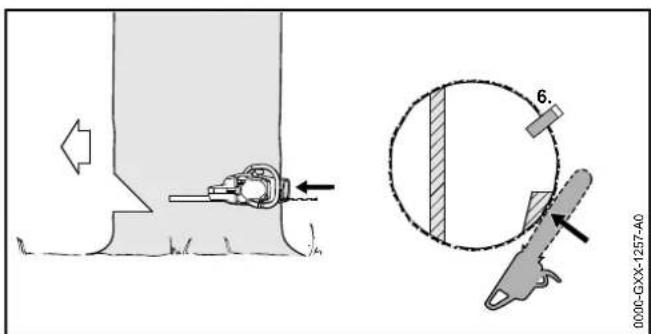

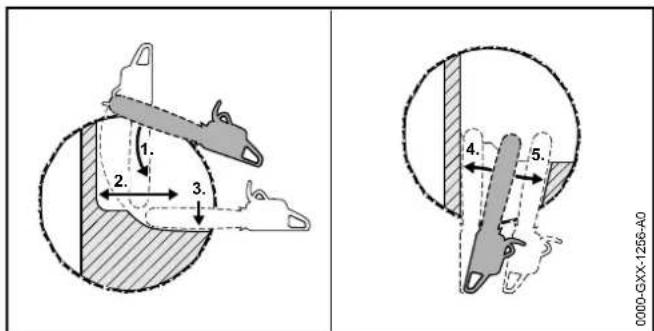

11.4.8 Abattage d'un arbre normal de grand diamètre de tronc

Un arbre normal doit être abattu par une coupe d'abattage avec patte de sécurité. Choisir ce genre de coupe d'abattage si le diamètre du tronc est supérieur à la longueur de coupe réelle de la tronçonneuse. ► Lancer un avertissement. ► Appliquer la griffe au niveau de la coupe d'abattage et l'utiliser comme pivot. 0000-GXX-1254-A0

français 11 Travail avec la tronçonneuse ► Engager la tronçonneuse, à l'horizontale, dans la coupe d'abattage et la faire pivoter le plus loin possible. ► Exécuter la coupe d'abattage en direction de la charnière. ► Exécuter la coupe d'abattage en direction de la patte de sécurité. ► Passer du côté opposé du tronc. ► Attaquer le tronc en mortaise en positionnant le guide- chaîne dans le même plan que la coupe d'abattage. ► Exécuter la coupe d'abattage en direction de la charnière. ► Exécuter la coupe d'abattage en direction de la patte de sécurité. ► Introduire un coin. Choisir un coin approprié selon le diamètre du tronc et la largeur de la coupe d'abattage. ► Lancer un avertissement. ► En agissant depuis l'extérieur, avec les bras tendus, couper la patte de sécurité à l'horizontale, dans le plan de la coupe d'abattage. L'arbre tombe.

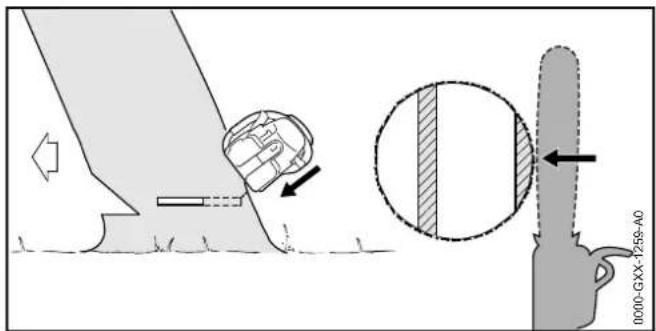

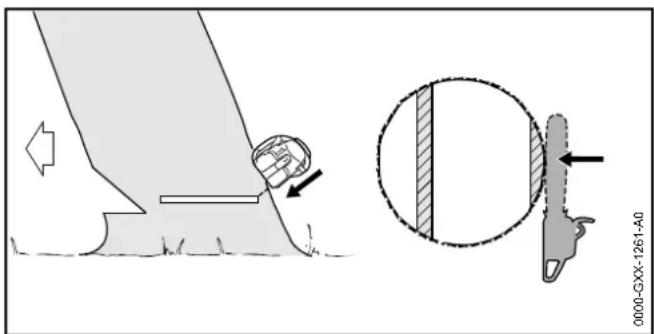

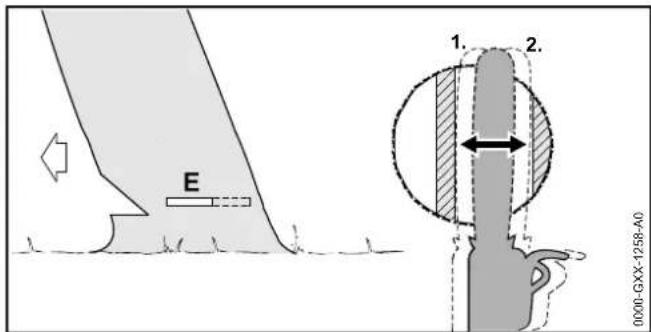

11.4.9 Abattage d'un arbre incliné de faible diamètre de tronc

Un arbre incliné doit être abattu par une coupe d'abattage avec patte de retenue. Choisir ce genre de coupe d'abattage si le diamètre du tronc est inférieur à la longueur de coupe réelle de la tronçonneuse. ► Lancer un avertissement. ► Plonger le guide-chaîne en mortaise dans le plan de la coupe d'abattage jusqu'à ce qu'il réapparaisse de l'autre côté du tronc, @ 11.4.5. ► Exécuter la coupe d'abattage en direction de la charnière. ► Exécuter la coupe d'abattage en direction de la patte de retenue. ► Lancer un avertissement. ► En agissant depuis l'extérieur, avec les bras tendus, couper la patte de retenue en exécutant une coupe oblique par le haut. L'arbre tombe.

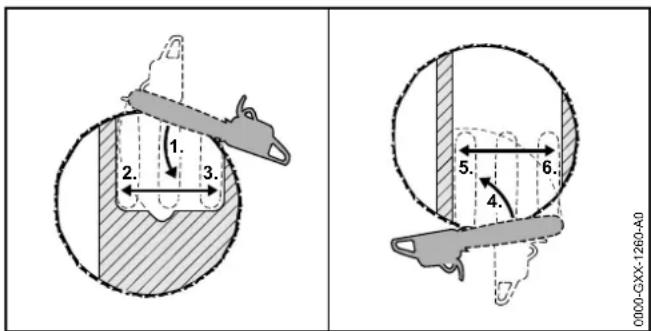

11.4.10Abattage d'un arbre incliné de grand diamètre de tronc

Un arbre incliné doit être abattu par une coupe d'abattage avec patte de retenue. Choisir ce genre de coupe d'abattage si le diamètre du tronc est supérieur à la longueur de coupe réelle de la tronçonneuse.

français 12 Après le travail ► Lancer un avertissement. ► Appliquer la griffe au niveau de la coupe d'abattage en arrière de la patte de retenue et l'utiliser comme pivot. ► Engager la tronçonneuse, à l'horizontale, dans la coupe d'abattage et la faire pivoter le plus loin possible. ► Exécuter la coupe d'abattage en direction de la charnière. ► Exécuter la coupe d'abattage en direction de la patte de retenue. ► Passer du côté opposé du tronc. ► Appliquer la griffe au niveau de la coupe d'abattage en arrière de la charnière et l'utiliser comme pivot. ► Engager la tronçonneuse, à l'horizontale, dans la coupe d'abattage et la faire pivoter le plus loin possible. ► Exécuter la coupe d'abattage en direction de la charnière. ► Exécuter la coupe d'abattage en direction de la patte de retenue. ► Lancer un avertissement. ► En agissant depuis l'extérieur, avec les bras tendus, couper la patte de retenue en exécutant une coupe oblique par le haut. L'arbre tombe.

12.1 Après le travail

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Si la tronçonneuse est mouillée: laisser sécher la tronçonneuse. ► Si la batterie est mouillée: faire sécher la batterie. ► Nettoyer la tronçonneuse. ► Nettoyer le guide-chaîne et la chaîne. ► Desserrer l'écrou à ailette. ► Tourner la roue dentée de tension de 2tours dans le sens inverse des aiguilles d'une montre. La chaîne est détendue. ► Serrer l'écrou à ailette. ► Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide chaîne. ► Nettoyer la batterie.

13.1 Transport de la tronçonneuse

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne. ► Porter la tronçonneuse de la main droite, par la poignée tubulaire, de telle sorte que le guide-chaîne soit orienté vers l'arrière. 0000-GXX-1260-A0

0000-GXX-1261-A0 12 Après le travail 13 Transport0458-701-9921-E

français 14 Rangement ► Si l'on doit transporter la tronçonneuse dans un véhicule: sécuriser la tronçonneuse de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.

13.2 Transport de la batterie

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► S'assurer que la batterie se trouve dans l'état impeccable requis pour la sécurité. ► Emballer la batterie de telle sorte que les conditions suivantes soient remplies: – L'emballage n'est pas conducteur d'électricité. – La batterie ne peut pas se déplacer dans l'emballage. ► Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer. La batterie est soumise aux exigences applicables au transport de marchandises dangereuses. La batterie est classée dans la catégorie ONU3480 (batteries lithium-ion) et elle a été testée conformément aux prescriptions du «Manuel d'épreuves et de critères», partieIII, sous- section38.3 de l'ONU. Pour les prescriptions relatives au transport, voir: www.stihl.com/safety-data-sheets.

14.1 Rangement de la tronçonneuse

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Glisser le protège-chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne. ► Ranger la tronçonneuse de telle sorte que les conditions suivantes soient remplies: – La tronçonneuse se trouve hors de portée des enfants. – La tronçonneuse est propre et sèche. ► Si l'on range la tronçonneuse pour une période de plus de 3mois: démonter le guide-chaîne et la chaîne.

14.2 Rangement de la batterie

STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40% et 60% (2DEL allumées de couleur verte). ► Ranger la batterie de telle sorte que les conditions suivantes soient remplies: – La batterie se trouve hors de portée des enfants. – La batterie est propre et sèche. – La batterie est conservée dans un local fermé. – La batterie est séparée de la tronçonneuse et du chargeur. – La batterie se trouve dans un emballage non- conducteur d'électricité. – La batterie se trouve dans une plage de températures de -10°C à +50°C.

15.1 Nettoyage de la tronçonneuse

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. ► Nettoyer la tronçonneuse avec un chiffon humide ou un produit STIHL dissolvant la résine. ► Démonter le couvercle de pignon. ► Nettoyer la zone située autour du pignon avec un chiffon humide ou avec un produit STIHL dissolvant la résine. ► Extraire les corps étrangers qui pourraient se trouver dans le logement pour batterie et nettoyer le logement pour batterie avec un chiffon humide. ► Nettoyer les contacts électriques du logement pour batterie à l'aide d'un pinceau ou d'une brosse douce. ► Monter le couvercle de pignon.

15.2 Nettoyage du guide-chaîne et de la chaîne

► Arrêter la tronçonneuse, activer le frein de chaîne et sortir la batterie. 14 Rangement 15 Nettoyage0458-701-9921-E

français 16 Maintenance ► Démonter le guide-chaîne et la chaîne. ► Nettoyer le canal de sortie d'huile(1), l'orifice d'entrée d'huile(2) et la rainure(3) en utilisant un pinceau, une brosse douce ou un produit STIHL dissolvant la résine. ► Nettoyer la chaîne à l'aide d'un pinceau, d'une brosse douce ou d'un produit STIHL dissolvant la résine. ► Monter le guide-chaîne et la chaîne.

15.3 Nettoyage de la batterie

► Nettoyer la batterie avec un chiffon humide.

16.1 Intervalles de maintenance

Les intervalles de maintenance dépendent des conditions ambiantes et des conditions de travail. STIHL recommande les intervalles de maintenance suivants: Frein de chaîne ► Faire entretenir le frein de chaîne par un revendeur spécialisé STIHL, aux intervalles suivants: – Utilisation professionnelle à plein temps: tous les trois mois – Utilisation à temps partiel: tous les six mois – Utilisation occasionnelle: une fois par an Une fois par semaine ► Contrôler le pignon. ► Contrôler et ébavurer le guide-chaîne. ► Contrôler et affûter la chaîne. Une fois par mois ► Faire nettoyer le réservoir à huile par un revendeur spécialisé STIHL.

16.2 Ébavurage du guide-chaîne

Une bavure peut se former sur le bord extérieur du guide- chaîne. ► Éliminer la bavure à l'aide d'une lime plate ou de l'outil STIHL pour rectification des guide-chaînes. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

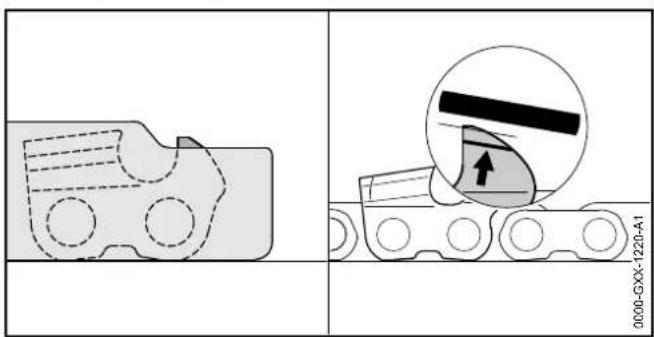

16.3 Affûtage de la chaîne

Pour affûter correctement la chaîne, il faut être bien entraîné. Des limes STIHL, des outils d'affûtage STIHL, des affûteuses STIHL et la brochure «Affûtage des chaînes STIHL» facilitent l'affûtage correct de la chaîne. La brochure est mise à disposition à l'adresse suivante www.stihl.com/sharpening-brochure. STIHL recommande de faire affûter les chaînes par un revendeur spécialisé STIHL. AVERTISSEMENT Les dents de coupe de la chaîne sont acérées. L'utilisateur risque de se couper. ► Porter des gants de travail en matière résistante. 16 Maintenance

français 17 Réparation ► Limer chaque dent de coupe avec une lime ronde, de telle sorte que les conditions suivantes soient remplies: – La lime ronde convient pour le pas de la chaîne. – La lime ronde est menée de l'intérieur vers l'extérieur. – La lime ronde est menée à angle droit par rapport au guide-chaîne. – L'angle d'affûtage de 30° est respecté. ► Limer les limiteurs de profondeur avec une lime plate, de telle sorte qu'ils affleurent avec le gabarit d'affûtage STIHL et soient parallèles au repère d'usure. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne. ► Au moindre doute: consulter un revendeur spécialisé STIHL.

17.1 Réparation de la tronçonneuse et de la batterie

L'utilisateur ne peut pas réparer lui-même la tronçonneuse, le guide-chaîne, la chaîne ou la batterie. ► Si la tronçonneuse, le guide-chaîne ou la chaîne est endommagé: ne pas utiliser la tronçonneuse, le guide- chaîne ou la chaîne, mais consulter un revendeur spécialisé STIHL. ► Si la batterie est défectueuse ou endommagée: remplacer la batterie. 0000-GXX-1219-A0 0000-GXX-1220-A1 17 Réparation0458-701-9921-E

français 18 Dépannage

18.1 Élimination des dérangements de la tronçonneuse ou de la batterie

18 Dépannage Dérangement DEL sur la batterie Cause Remède La tronçonneuse ne démarre pas à la mise en circuit. 1DEL clignote de couleur verte. Le niveau de charge de la batterie est trop faible. ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL101, 300, 500. 1DEL est allumée de couleur rouge. La batterie est trop chaude ou trop froide. ► Activer le frein de chaîne et retirer la batterie. ► Laisser la batterie se refroidir ou se réchauffer. 3DEL clignotent de couleur rouge. Il y a un dérangement dans la tronçonneuse. ► Activer le frein de chaîne et retirer la batterie. ► Nettoyer les contacts électriques du logement pour batterie. ► Introduire la batterie. ► Desserrer le frein de chaîne. ► Mettre la tronçonneuse en marche. ► Si 3DEL clignotent encore de couleur rouge: ne pas utiliser la tronçonneuse, mais consulter un revendeur spécialisé STIHL. 3DEL sont allumées de couleur rouge. La tronçonneuse est trop chaude. ► Activer le frein de chaîne et retirer la batterie. ► Laisser la tronçonneuse refroidir. 4DEL clignotent de couleur rouge. Il y a un dérangement à l'intérieur de la batterie. ► Engager le frein de chaîne puis extraire la batterie et la remettre en place. ► Desserrer le frein de chaîne. ► Mettre la tronçonneuse en marche. ► Si 4DEL clignotent encore de couleur rouge: ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. La connexion électrique entre la tronçonneuse et la batterie est coupée. ► Engager le frein de chaîne puis extraire la batterie et la remettre en place. La tronçonneuse ou la batterie est humide. ► Faire sécher la tronçonneuse ou la batterie. La tronçonneuse s'arrête au cours de l'utilisation. 3DEL sont allumées de couleur rouge. La tronçonneuse est trop chaude. ► Retirer la batterie. ► Laisser la tronçonneuse refroidir.0458-701-9921-E

français 18 Dépannage Il y a un dérangement électrique. ► Retirer la batterie et la remettre en place. ► Mettre la tronçonneuse en marche. Le temps de fonctionnement de la tronçonneuse est trop court. La batterie n'est pas complètement chargée. ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL101, 300, 500. La durée de vie de la batterie est dépassée. ► Remplacer la batterie. Dérangement DEL sur la batterie Cause Remède0458-701-9921-E

français 19 Caractéristiques techniques

19.1 Tronçonneuses STIHL MSA160C, MSA200C

MSA160C – Batteries autorisées: –STIHL AP –STIHL AR – Poids sans batterie, guide-chaîne, ni chaîne: 2,7kg – Capacité maximale du réservoir à huile: 210cm³ (0,21l) MSA200C – Batteries autorisées: –STIHL AP –STIHL AR – Poids sans batterie, guide-chaîne, ni chaîne: 2,9kg – Capacité maximale du réservoir à huile: 210cm³ (0,21l) Pour le temps de fonctionnement, voir www.stihl.com/ battery-life.

19.2 Pignons et vitesses de chaîne

MSA160C Les pignons suivants peuvent être utilisés: – pignons à 6 dents pour 1/4"P – Vitesse maximale de la chaîne suivant ISO11681: 16,1m/s MSA200C Les pignons suivants peuvent être utilisés: – pignons à 7 dents pour 1/4"P – Vitesse maximale de la chaîne suivant ISO11681: 18,8m/s

19.3 Profondeur de rainure minimale des guide-

chaînes La profondeur de rainure minimale dépend du pas du guide- chaîne. –1/4"P: 4mm

19.4 Batterie STIHL AP

– Technologie de batterie: lithium-ion – Tension: 36V – Capacité en Ah: voir plaque signalétique – Capacité énergétique en Wh: voir plaque signalétique – Poids en kg: voir plaque signalétique – Plage de températures admissibles pour l'utilisation et le rangement: de -10°C à +50°C

19.5 Niveaux sonores et taux de vibrations

La valeurK pour le niveau de pression sonore est de 2dB(A). La valeurK pour le niveau de puissance acoustique est de 2dB(A). La valeurK pour le taux de vibrations est de 2m/s². STIHL recommande de porter une protection auditive. MSA 160 C – Niveau de pression sonore L

suivant EN60745-2-13: 84dB(A) – Niveau de puissance acoustique L

suivant EN60745-2-13: 95dB(A) – Taux de vibrations a

mesuré suivant la norme EN60745-2-13: 19 Caractéristiques techniques0458-701-9921-E

français 19 Caractéristiques techniques – À la poignée de commande: 2,9m/s² – À la poignée tubulaire: 2,7m/s² MSA 200 C – Niveau de pression sonore L

suivant EN60745-2-13: 84dB(A) – Niveau de puissance acoustique L

suivant EN60745-2-13: 95dB(A) – Taux de vibrations a

mesuré suivant la norme EN60745-2-13: – À la poignée de commande: 3,9m/s² – À la poignée tubulaire: 4,6m/s² Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisée et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engendrées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. Les taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'exposition de l'utilisateur aux vibrations. L'exposition aux vibrations réelle ne peut être quantifiée que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge. Pour obtenir des informations sur le respect de la directive «Vibrations 2002/44/CE» concernant les employeurs, voir www.stihl.com/vib.

REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques. Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.0458-701-9921-E

français 20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse

20.1 Tronçonneuses STIHL MSA160C, MSA200C

20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse Pas Jauge (épaisseur de maillon d'entraînement/ largeur de rainure) Longueur Guide-chaîne Nombre de dents du pignon de renvoi Nombre de maillons d'entraînement Chaîne 1/4"P 1,1mm 25cm RollomaticEMini 8 56 71 PM3 (Type3670) 30 cm 64 35 cm 72 La longueur de coupe d'un guide-chaîne dépend de la tronçonneuse et de la chaîne utilisées. La longueur de coupe réelle d'un guide-chaîne peut être inférieure à la longueur indiquée.0458-701-9921-E

français 21 Pièces de rechange et accessoires

21.1 Pièces de rechange et accessoires

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL. Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.

22.1 Mise au rebut de la tronçonneuse et de la

batterie Pour obtenir de plus amples informations concernant la mise au rebut, consulter le revendeur spécialisé STIHL. ► La tronçonneuse, le guide-chaîne, la chaîne, la batterie, les accessoires et leur emballage doivent être éliminés conformément à la réglementation pour la protection de l'environnement.

23.1 Tronçonneuses STIHL MSA160C, MSA200C

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Allemagne déclare, sous sa seule responsabilité, que le produit suivant – Genre de produit: tronçonneuse à batterie – Marque de fabrique: STIHL – Type: MSA160C, Numéro d'identification de série:

– Type: MSA200C, Numéro d'identification de série:

est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/ 14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication: EN55014-1, EN55014-2, EN60745-1 et EN60745-2-13. L'examen CE de type conformément à la directive 2006/42/ CE Art.12.3(b) a été effectué par l'office de contrôle: VDE Prüf- u. Zertifizierungsinstitut (NB0366), Merianstraße28, 63069Offenbach, Allemagne. – Numéro de certification: 40040600MSR Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garanti a été effectué suivant une procédure conforme à la directive 2000/14/CE, annexeV. MSA160C – Niveau de puissance acoustique mesuré: 97dB(A) – Niveau de puissance acoustique garanti: 99dB(A) MSA200C – Niveau de puissance acoustique mesuré: 96dB(A) – Niveau de puissance acoustique garanti: 98dB(A) Conservation des documents techniques: ANDREASSTIHLAG&Co.KG Produktzulassung (ServiceHomologationProduits). L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la tronçonneuse. Waiblingen, le 01/02/2017 ANDREAS STIHL AG & Co. KG 21 Pièces de rechange et accessoires Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL. 22 Mise au rebut 23 Déclaration de conformité UE0458-701-9921-E

français 24 Indications générales de sécurité pour outils électroportatifs Thomas Elsner, Chef de la Division Produits et Services

Ce chapitre publie les prescriptions de sécurité générales formulées dans la norme EN/IEC60745 pour outils électroportatifs à moteur. STIHL est tenu de reprendre ces textes mot à mot. Les consignes de sécurité indiquées au paragraphe «Sécurité relative au système électrique» pour éviter un choc électrique ne sont pas applicables à des machines à batterie STIHL. AVERTISSEMENT Lire toutes les prescriptions de sécurité, les instructions, les illustrations et les caractéristiques techniques jointes à cet outil électroportatif. Le non-respect des instructions données ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures de personnes. Bien garder tous les avertissements et les instructions. La notion d'«outil électroportatif» mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec cordon d'alimentation électrique) ou à des outils électriques à accumulateur/ batterie (sans cordon d'alimentation électrique).

24.2 Sécurité à l'endroit de travail

a)Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b)N'utilisez pas l'outil électroportatif dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.

24.3 Sécurité relative au système électrique

a)La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifier en aucun cas la fiche. Ne pas utiliser de fiches d'adaptateur avec des outils électroportatifs avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b)Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) Ne pas exposer l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d)Ne pas utiliser le câble électrique à d'autres fins que celles prévues, ne pas utiliser le câble électrique pour porter l'outil électroportatif ou pour l'accrocher et ne pas tirer dessus pour le débrancher de la prise de courant. Maintenir le câble électrique éloigné des sources de chaleur, des matières grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique. 24 Indications générales de sécurité pour outils électroportatifs0458-701-9921-E

français 24 Indications générales de sécurité pour outils électroportatifs e)Au cas où l'outil électroportatif serait utilisé à l'extérieur, utiliser une rallonge appropriée pour les applications extérieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique. f) Si une utilisation de l'outil électroportatif dans un environnement humide ne peut pas être évitée, utiliser un disjoncteur différentiel. Un disjoncteur différentiel réduit le risque d'un choc électrique.

24.4 Sécurité des personnes

a)Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser un outil électroportatif lorsqu'on est fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner de graves blessures de personnes. b)Porter des équipements de protection. Porter toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer avec l'outil électroportatif, réduit le risque de blessures. c) Éviter toute mise en marche accidentelle. S'assurer que l'outil électroportatif est effectivement éteint avant de le raccorder à l'alimentation en courant ou avant de raccorder l'accu, de soulever ou de porter l'outil électroportatif. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de le brancher sur la source de courant lorsque l'outil électroportatif est en fonctionnement, peut entraîner des accidents. d)Enlever tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e)Éviter une position anormale du corps. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'outil électroportatif dans des situations inattendues. f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g)Si des dispositifs servant à aspirer ou à recueillir les poussières peuvent être montés, vérifier que ceux-ci sont effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les dangers dus aux poussières. h)Ne pas se laisser aller dans un faux sentiment de sécurité et ne pas se jouer des règles de sécurité concernant les outils électroportatifs, même si l'on se sent familiarisé avec cet outil électroportatif, après l'avoir fréquemment utilisé. En quelques fractions de seconde, une négligence ou un manque d'attention peut entraîner un accident causant de graves blessures.

24.5 Utilisation et emploi soigneux d'outils

électroportatifs a)Ne pas surcharger l'appareil. Utiliser l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b)Ne pas utiliser un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirer la fiche de la prise de courant et/ou enlever l'accumulateur amovible avant d'effectuer des réglages sur l'appareil, de changer les outils de travail, ou de ranger l'outil électroportatif. Cette mesure de précaution empêche une mise en fonctionnement de l'outil électroportatif par mégarde. d)Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l'utilisation de l'outil électroportatif à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.0458-701-9921-E

français 24 Indications générales de sécurité pour outils électroportatifs e)Prendre soin de l'outil électroportatif et de son outil de travail. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer ces parties endommagées avant d'utiliser l'outil électroportatif. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f) Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g)Utiliser les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. h)Veiller à ce que les poignées et les surfaces faisant office de poignées soient toujours sèches, propres et sans huile ni graisse. Si les poignées et les surfaces faisant office de poignées sont glissantes, l'utilisateur ne peut pas commander correctement et maîtriser l'outil électroportatif dans des situations imprévues.

24.6 Utilisation et emploi soigneux d'outils

électroportatifs sans fil a)Ne charger les accumulateurs qu'avec des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs. b)Dans les outils électroportatifs, n'utiliser que les accumulateurs spécialement prévus pour ceux-ci. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie. c) Tenez l'accumulateur non-utilisé à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts de l'accumulateur peut provoquer des brûlures ou un incendie. d)En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures. e)Ne pas utiliser un accumulateur endommagé ou ayant subi une modification quelconque. Des accumulateurs endommagés ou ayant subi des modifications peuvent présenter des comportements imprévisibles et causer un incendie, une explosion ou un autre risque de blessure. f) Ne pas exposer un accumulateur au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130°C(265°F) peuvent causer une explosion. g)Suivez toutes les instructions concernant la recharge et ne rechargez jamais l'accumulateur ou l'outil électroportatif sans fil en dehors de la plage de températures indiquée dans la Notice d'emploi. Une recharge incorrecte ou une recharge en dehors de la plage de températures autorisée peut détruire l'accumulateur et accroît le risque d'incendie.

24.7 Service après-vente

a)Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif. b)Ne jamais essayer de remettre en état des batteries endommagées. Toute opération de maintenance touchant des batteries doit être effectuée exclusivement par le fabricant ou par des ateliers de service après-vente agréés par le fabricant.0458-701-9921-E

français 24 Indications générales de sécurité pour outils électroportatifs

24.8 Consignes de sécurité applicables aux scies à

chaîne (tronçonneuses) ou machines munies d'une chaîne de tronçonneuse – Garder une distance de sécurité entre toute partie du corps et la chaîne de tronçonneuse. Avant de mettre la scie à chaîne en marche, s'assurer que la chaîne de tronçonneuse ne touche ni le sol, ni un objet quelconque. Lorsqu'on travaille avec une scie à chaîne, la moindre seconde d'inattention suffit pour que la chaîne se prenne dans les vêtements ou entre en contact avec une partie du corps de l'utilisateur. – Toujours tenir fermement la scie à chaîne à deux mains: main droite sur la poignée arrière, main gauche sur la poignée avant. Si l'on tenait la scie à chaîne à l'inverse, cela augmenterait le risque de blessures. C'est pourquoi une telle position de travail est interdite. – L'outil électroportatif ne doit être tenu que par les surfaces isolantes des poignées, car il est possible que la chaîne de tronçonneuse entre en contact avec des câbles électriques dissimulés. Si la chaîne de tronçonneuse entre en contact avec un câble sous tension, cela met les éléments métalliques de l'outil électroportatif sous tension et l'utilisateur encoure alors un risque de choc électrique. – Porter des lunettes de protection et une protection auditive. Il est recommandé de porter, en plus, d'autres équipements de protection complémentaires, pour la tête, les mains, les jambes et les pieds. Des vêtements de protection adéquats réduisent le risque de blessure par des copeaux projetés ou par un contact accidentel avec la chaîne de tronçonneuse. – Ne pas travailler avec cette scie à chaîne en se tenant sur un arbre. L'utilisation dans un arbre présenterait de grands risques de blessure. – Il faut toujours se tenir dans une position stable et sûre, et utiliser la scie à chaîne exclusivement en se tenant sur un sol ferme, stable et plat. En travaillant sur une surface glissante ou instable, ou par ex. sur une échelle, l'utilisateur risquerait de perdre l'équilibre ou le contrôle de la scie à chaîne. – En sciant une branche qui se trouve sous contrainte, il faut s'attendre à ce qu'elle se détende en faisant ressort. Lorsque les tensions exercées sur les fibres du bois sont libérées, la branche sous contrainte peut venir toucher l'utilisateur et/ou lui faire perdre le contrôle de la scie à chaîne. – Il faut donc être très prudent en coupant des taillis et des arbres de faible section. Les branches ou troncs minces peuvent se prendre dans la chaîne de tronçonneuse et frapper l'utilisateur ou lui faire perdre l'équilibre. – Porter la scie à chaîne par la poignée avant, après avoir mis le moteur hors circuit, avec la chaîne orientée du côté opposé au corps. Pour le transport ou le rangement de la scie à chaîne, toujours monter le protège-chaîne. En maniant la scie à chaîne avec la plus grande prudence, on réduit le risque d'entrer accidentellement en contact avec la chaîne en mouvement. – Respecter les instructions à suivre pour le graissage, la tension de la chaîne et le remplacement d'accessoires. Si la chaîne n'est pas correctement tendue et graissée, elle risque de casser ou d'accroître le risque de rebond. – Veiller à ce que les poignées soient toujours sèches – sans huile ni graisse. Des poignées enduites de graisse ou d'huile sont glissantes, ce qui fait perdre le contrôle de la machine. – Scier exclusivement du bois. Ne pas employer la scie à chaîne pour des travaux pour lesquels elle n'a pas été conçue. Par exemple: ne pas utiliser la scie à chaîne pour couper du plastique, des éléments de maçonnerie ou des matériaux de construction en matière autre que le bois. L'utilisation de la scie à chaîne à d'autres fins que celles prévues peut entraîner des situations dangereuses.

24.9 Causes d'un rebond, et comment les éviter

Un rebond peut se produire si le nez du guide-chaîne touche un objet ou si le bois à couper fléchit et pince la chaîne dans la coupe. Dans bien des cas, un contact avec le nez du guide-chaîne peut causer soudainement une réaction vers l'arrière, de telle sorte que le guide-chaîne rebondit en décrivant un arc de cercle vers le haut et en direction de l'utilisateur.0458-701-9921-E

français 24 Indications générales de sécurité pour outils électroportatifs Lors d'une coupe avec le dessus du guide-chaîne, un coincement de la chaîne peut provoquer un contrecoup, c'est-à-dire repousser brusquement le guide-chaîne en direction de l'utilisateur. Chacune de ces réactions peut avoir pour effet que l'utilisateur perde le contrôle de la scie à chaîne et risque d'être grièvement blessé. Ne pas se fier uniquement aux dispositifs de sécurité installés sur la scie à chaîne. L'utilisateur d'une scie à chaîne devrait prendre différentes mesures de sécurité pour pouvoir travailler sans accident, ni blessures. Un rebond est la conséquence d'une utilisation incorrecte ou inadéquate de l'outil électroportatif. Il est possible de l'éviter en prenant les précautions qui s'imposent, décrites ci- après: – Tenir la scie à chaîne à deux mains et empoigner soigneusement les poignées, en les entourant avec les pouces. Tenir le corps et les bras dans la position idéale pour pouvoir résister aux forces de rebond. En prenant les précautions adéquates, l'utilisateur peut maîtriser les forces de rebond. Ne jamais lâcher la scie à chaîne. – Éviter toute position anormale du corps et ne pas scier à bras levés. Cette précaution évite le risque d'entrer accidentellement en contact avec le nez du guide-chaîne et permet de mieux maîtriser la scie à chaîne dans des situations inattendues. – Utiliser exclusivement les guide-chaînes et chaînes de rechange prescrits par le fabricant. L'utilisation de guide- chaînes ou de chaînes de rechange qui ne conviennent pas peut entraîner la rupture de la chaîne et/ou un plus grand risque de rebond. – Pour l'affûtage et la maintenance de la chaîne de tronçonneuse, suivre les instructions du fabricant. Des limiteurs de profondeur dont la hauteur a été trop réduite augmentent la tendance au rebond.Traducción del manual de instrucciones originalImpreso en papel blanqueado sin cloro.Los colores de la impresión contienen aceites vegetales, por lo que el papel es reciclable.© ANDREAS STIHL AG & Co. KG 20180458-701-9921-E. VA4.E18. 0000007688_007_E 0458-701-9921-E español
