MODE D'EMPLOI DW60A8050BB SAMSUNG

Chamada para a rede xa nacional Dias úteis das 9h às 20h www.samsung.com/pt/support SPAIN 91 175 00 15 www.samsung.com/es/support SWEDEN 0771-400 300 www.samsung.com/se/support SWITZERLAND 0800 726 786 www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) UK 0333 000 0333 www.samsung.com/uk/support IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support DD81-03206A-05 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_IT.indd 84 2023-01-13 3:41:04Lave-vaisselle Manuel d’utilisation DW60A807*/DW60A806*/DW60A805*/ DW60A804* Series DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 1 2023-01-13 3:41:26Français2 Table des matières Table des matières Consignes de sécurité 4 Ce que vous devez savoir sur les consignes de sécurité 4 Symboles importants de sécurité 4 Instructions concernant le label DEEE 5 Règles de sécurité importantes 6 Consignes lors de l'utilisation de votre lave-vaisselle 8 Consignes concernant la protection des enfants 9 Consignes d'installation de votre lave-vaisselle 10 Installation 13 Pièces incluses 13 Exigences d'installation 16 Installation étape par étape 18 Plinthe 33 Voyant indicateur 35 Plaque de protection (séries DW60A80**U*) 36 SmartThings (modèles applicables uniquement) 37 Annonce de logiciel open source 41 Avant de commencer 42 Vue d'ensemble du lave-vaisselle 42 Éléments non adaptés au lave-vaisselle 44 Utilisation de base des paniers 45 Compartiment à détergent 50 Réservoir de produit de rinçage 52 Réservoir de sel 53 Sensibilité du pavé tactile 54 Mode Réglage 55 Opérations 57 Panneau de commande 57 Description des programmes 59 Étapes simples pour commencer 61 Réservoir de sel 62 Départ différé 64 Verrouillage de commande 64 Entretien 65 Nettoyage 65 Entretien sur le long terme 68 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 2 2023-01-13 3:41:26Français 3 Table des matières Dépannage 69 Points de contrôle 69 Codes d'erreur 72 Tableau des programmes 73

Transport/déplacement 77 Protection contre le gel 77 Mise au rebut du lave-vaisselle et préservation de l'environnement 77 Informations complémentaires relatives à l’écoconception 77 Caractéristiques techniques 78 Pour le test standard 79 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 3 2023-01-13 3:41:26Français4 Consignes de sécurité Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement an de proter pleinement des nombreux avantages et fonctions qu'offre votre lave-vaisselle. Ce que vous devez savoir sur les consignes de sécurité Veuillez lire attentivement ce manuel pour vous assurer d'utiliser efcacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil an de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel). Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent différer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com. Symboles importants de sécurité Signication des icônes et des symboles utilisés dans ce manuel : AVERTISSEMENT Les situations ou manipulations dangereuses pouvant entraîner de graves blessures, la mort et/ou des dommages matériels. ATTENTION Situations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessure ou de dommage matériel. Ces symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer. Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 4 2023-01-13 3:41:26Français 5 Consignes de sécurité Instructions concernant le label DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour plus d'informations sur les engagements de Samsung en matière d'environnement et les obligations légales spéciques à l'appareil (par ex. REACH, WEEE, batteries), consultez notre page concernant la durabilité disponible via Samsung.com Points de collecte sur www.quefairedemesdechets.frPrivilégiez la réparaon ou le don de votre appareil !REPRISEÀ LA LIVRAISONÀ DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIEOU OU

Cet appareil et ses accessoires se recyclent DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 5 2023-01-13 3:41:27Français6 Consignes de sécurité Consignes de sécurité Règles de sécurité importantes An de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes :

1. Cet appareil ne doit pas être utilisé par des personnes (y

compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité.

2. Cet appareil peut être utilisé par des enfants âgés de 8 ans

et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

3. Les enfants doivent être sous la surveillance d’un adulte pour

veiller à ce qu'ils ne jouent pas avec l'appareil.

4. Si le cordon d'alimentation de l'appareil est endommagé, il

devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualiée an d'éviter tout danger.

5. Les jeux de exibles neufs fournis avec l'appareil doivent

être installés et les anciens ne doivent pas être réutilisés. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 6 2023-01-13 3:41:27Français 7 Consignes de sécurité

6. Dans le cas d'appareils comportant des orices de ventilation

à leur base, ces orices ne doivent pas être obstrués par un tapis.

7. Les enfants âgés de moins de 3 ans doivent être tenus à

l'écart ou faire l'objet d'une surveillance permanente.

8. ATTENTION : An d'éviter tout danger consécutif au

réarmement du disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par le fournisseur d'électricité.

9. AVERTISSEMENT : les couteaux et autres ustensiles pointus

doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale. Cet appareil est destiné à une utilisation domestique ou similaire, par exemple :

• espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels ;

• par les clients d'hôtels, motels et autres lieux résidentiels ;

• lieux de type « bed and breakfast ». DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 7 2023-01-13 3:41:27Français8 Consignes de sécurité Consignes de sécurité Consignes lors de l'utilisation de votre lave-vaisselle Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel pu professionnel tel que :

• Bureaux et salles d'exposition et par les résidents dans des établissements tel que :

• Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil domestique tel que spécié dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut être tenu responsable des dommages résultant d'une utilisation ou d'un fonctionnement incorrect(e) ou inapproprié(e). N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez ni n'ingérez jamais de détergent pour lave-vaisselle. Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge en cas d'ingestion, voire une asphyxie. Consultez immédiatement un médecin si vous avez avalé ou inhalé du détergent. Évitez de laisser la porte de l'appareil ouverte si cela n'est pas nécessaire an d'éviter de trébucher dessus. Ne vous asseyez pas et ne prenez jamais appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquide-vaisselle. N'utilisez pas d'agent de nettoyage acide et fort. Ne remplissez pas le réservoir de produit de rinçage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé. Le remplissage accidentel du réservoir de sel avec du détergent pour lave-vaisselle liquide ou en poudre endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel pour lave- vaisselle recommandé avant de remplir le réservoir de sel. Utilisez uniquement du sel régénérant à gros grain spécial lave-vaisselle : les autres types de sels sont en effet susceptibles de contenir des additifs non solubles pouvant entraver le bon fonctionnement de l'adoucisseur. Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus efcacement s'ils sont placés manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne supportent pas le lavage à l'eau chaude, tels que les récipients en plastique jetables ou les couverts et la vaisselle en plastique, ne conviennent pas. Ils risqueraient de fondre ou de se déformer. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 8 2023-01-13 3:41:27Français 9 Consignes de sécurité Sur les modèles équipés de la fonction Départ différé, assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé. les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés à l'horizontale. Consignes concernant la protection des enfants Cet appareil n'est pas un jouet ! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles sont sous surveillance ou si elles ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en toute sécurité, parce qu'au fait des dangers encourus suite à une mauvaise utilisation. GARDEZ LES DÉTERGENTS HORS DE PORTÉE DES ENFANTS ! Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures au niveau du nez, de la bouche et de la gorge en cas d'ingestion, voire une asphyxie. Les enfants ne doivent pas s'approcher du lave-vaisselle lorsqu'il est ouvert. Il peut subsister du détergent dans le compartiment. Consultez immédiatement un médecin si votre enfant a ingéré ou inhalé du détergent. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 9 2023-01-13 3:41:27Français10 Consignes de sécurité Consignes de sécurité Consignes d'installation de votre lave-vaisselle Avant d'installer l'appareil, vériez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé an de pouvoir débrancher ce dernier de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vue d’ensemble du lave-vaisselle » en page 42.) Le lave-vaisselle ne doit pas être installé devant une prise électrique an d'éviter tout risque de surchauffe ou d'incendie si le lave-vaisselle venait à être poussé dessus. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui diffusent de la chaleur, tels que des radiateurs etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas effectués. Avant de raccorder l'appareil, vériez que les données de connexion gurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualié. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre efcace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées. En cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérié par un électricien qualié. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple). Ne connectez pas l'appareil à la prise murale en utilisant une multiprise ou une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchauffe par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une évaluation des risques de l'installation a été effectuée par un ingénieur convenablement qualié. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 10 2023-01-13 3:41:27Français 11 Consignes de sécurité Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le exible de l'Aqua-Stop contient des ls électriques. Ne coupez jamais le exible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement effectués par une personne qualiée et compétente dans le strict respect des réglementations de sécurité locales et nationales en vigueur. Les réparations et autres travaux effectués par des personnes non qualiées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés. Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies :

• Le lave-vaisselle est correctement installé et raccordé.

• Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire.

• Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple).

• Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité. Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service de dépannage. Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu responsable. Les réparations doivent uniquement être effectuées par un technicien qualié. Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité de l'appareil. Mettez toujours le lave-vaisselle hors tension lors de l'entretien (coupez l'alimentation électrique et débranchez-le de la prise). Si le câble de connexion est endommagé, il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service de dépannage ou par un technicien de service autorisé. Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder l'appareil et ses alentours dans un bon état de propreté. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 11 2023-01-13 3:41:27Français12 Consignes de sécurité Consignes de sécurité Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque :

• celle-ci est coupée à la prise murale et la che retirée, ou

• celle-ci est coupée au niveau du secteur, ou

• le fusible du secteur est déconnecté, ou bien encore

• le fusible vissé est retiré (dans les pays où cela est applicable). N'apportez à l'appareil aucune autre modication que celles autorisées par le fabricant. N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être effectuées par un technicien de service autorisé par le fabricant. Dans le cas contraire la garantie devient non valide. Lors de l'installation de l'appareil, assurez-vous de la présence d'un espace sufsant au-dessus, à gauche, à droite et à l'arrière de l'appareil an d'assurer une ventilation appropriée. S'il n'y a pas sufsamment de place entre l'appareil et l'évier, vous risquez d'endommager l'évier ou de permettre la formation de moisissures. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez- vous à la section « Réservoir de sel » en page 53.) Veuillez consulter le site www.samsung.com/support pour plus d'informations sur le matériel et la réparation. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 12 2023-01-13 3:41:27Français 13 Installation Installation Pièces incluses Assurez-vous que toutes les pièces sont présentes dans l'emballage de l'appareil. Si vous avez une question concernant le lave-vaisselle ou les pièces, contactez un centre d'assistance clientèle Samsung local ou le magasin où vous avez acheté l'appareil. Le lave-vaisselle peut avoir une apparence différente en fonction du modèle et du pays. ATTENTION Après déballage du lave-vaisselle, tenez les emballages hors de portée des enfants pour des raisons de sécurité. Modèles FBI (Fully Built-In, DW60A80**BB) (complètement encastrables) Équerre supérieure (2) Vis Ø4 X 14 (10) Autocollant anti- condensation (1) Bouchon en plastique (2) Vis Ø3,5 X 45 (4) Vis Ø3,5 X 16 (2) Support de porte (2) Sous-pied (3) Fixation du panneau personnalisé (supports de panneau en bois, 2) Vis Ø3,5 X 25 (2) Vis Ø3,9 x 13 (4) Garniture supérieure (1) (DW60A804***, DW60A805***) DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 13 2023-01-13 3:41:27Français14 Installation Installation Modèles FBI (Sliding, DW60A80**IB) (coulissants) Équerre supérieure (2) Vis Ø4 x 14 (14) Autocollant anti- condensation (1) Bouchon en plastique (2) Fixation du panneau personnalisé (2) Vis Ø3,5 X 16 (2) Sous-pied (3) Fixation du panneau personnalisé (2) Vis Ø3,9 x 13 (4) Garniture supérieure (1) (DW60A804***, DW60A805***) Modèles BU (Built Under, DW60A80**U*) (sous plan de travail) Équerres supérieures (2) Vis Ø4 X 14 (2) Sous-pied (3) Vis Ø3,5 X 16 (2) Équerres de la plaque de protection (2) Plaque de protection Bouchon en plastique (2) Boulon de la plaque de protection (4) Écrou de la plaque de protection (4) Autocollant de protection (1) Vis Ø3,9 x 13 (4) Garniture supérieure (1) (DW60A804***, DW60A805***) DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 14 2023-01-13 3:41:28Français 15 Installation Kit d'installation (non fourni) Collier de serrage Outils requis (non fournis) Lunettes de sécurité Gants Lampe de poche Clé (22 mm) pour le pied avant Tournevis Torx T15 Pinces Pince coupante Ruban à mesurer Crayon Tournevis cruciforme Tournevis à tête plate Couteau Niveau Scie-cloche (80-100 mm) Pince pour collier de serrage DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 15 2023-01-13 3:41:29Français16 Installation Installation Exigences d'installation An d'éviter tout risque d'incendie, d'électrocution ou de blessure, tout le câblage et le système de mise à la terre doivent être effectués par un technicien qualié. Alimentation électrique

• Un circuit de dérivation individuel 220 à 240 V

, 50 Hz, dédié uniquement au lave- vaisselle

• Une prise de courant avec une intensité admissible maximale de 16 A (maximum 11 A pour le lave-vaisselle) AVERTISSEMENT

• N'utilisez pas de rallonge.

• Utilisez uniquement la che d'alimentation qui est fournie avec le lave-vaisselle.

• Une fois l'installation terminée, vériez si la che d'alimentation n'est pas pliée ou endommagée. Mise à la terre Pour une mise à la terre permanente, le lave- vaisselle doit être correctement relié à la terre sur un système de câblage permanent ou métallique mis à la terre. Le conducteur de mise à la terre doit suivre les conducteurs du circuit puis être relié à la borne ou au l de mise à la terre sur le lave-vaisselle. AVERTISSEMENT

• Ne branchez pas le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent causer une électrocution.

• Ne modiez pas la che d'alimentation du lave-vaisselle. Si la che d'alimentation ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualié. Alimentation en eau

• Le tuyau d'arrivée d'eau doit supporter une pression d'arrivée d'eau comprise entre 0,04 et 1 MPa.

• La température de l'eau doit être inférieure à 60 °C.

• Un robinet d'arrêt avec un letage mâle de 3/4" doit être installé sur le robinet d'eau. Pour réduire le risque de fuites :

• Assurez-vous que les robinets d'eau sont facilement accessibles.

• Fermez le robinet d'eau lorsque le lave- vaisselle n'est pas utilisé.

• Vériez régulièrement l'absence de fuites au niveau des raccords du tuyau d'eau.

• Pour arrêter toute fuite, rétablissez l'étanchéité des joints et des raccords du tuyau d'eau à l'aide de ruban adhésif en téon ou d'un composé d'étanchéité. Aqua Stop L'Aqua Stop est un composant électrique qui est conçu pour prévenir les fuites d'eau. L'Aqua Stop est xé sur le tuyau d'eau et coupe automatiquement le débit d'eau dans l'éventualité d'un endommagement du tuyau. ATTENTION

• Manipulez l'Aqua Stop avec soin.

• Ne nouez et ne vrillez pas le tuyau d'eau qui est relié à l'Aqua Stop. Si l'Aqua Stop est endommagé, fermez les robinets d'eau et débranchez la che d'alimentation immédiatement. Ensuite, contactez un centre d'assistance clientèle Samsung local ou un technicien qualié. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 16 2023-01-13 3:41:29Français 17 Installation Évacuation Si vous utilisez un système d'évacuation dédié uniquement au lave-vaisselle, raccordez le tuyau d'évacuation à un système d'évacuation qui se trouve à une hauteur comprise entre 30 et 70 cm du sol. Raccorder le tuyau d'évacuation à un système d'évacuation qui se trouve à plus de 80 cm au-dessus du sol peut entraîner le reux de l'eau évacuée. Sol Pour des raisons de sécurité, le lave-vaisselle doit être installé sur un sol stable et solide. Les sols en bois peuvent nécessiter un renforcement pour diminuer les vibrations. Évitez de l'installer sur de la moquette ou des dalles souples. La moquette et les dalles souples constituent des facteurs de vibrations qui peuvent déplacer lentement votre lave-vaisselle lorsqu'il fonctionne. AVERTISSEMENT N'installez le lave-vaisselle sur une structure mal soutenue. Température ambiante N'installez pas le lave-vaisselle dans une zone exposée à des températures glaciales. Le lave-vaisselle contiendra toujours un peu d'eau résiduelle dans le robinet d'eau, la pompe à eau et le tuyau d'eau. Si l'eau gèle dans le lave-vaisselle ou dans les tuyaux, elle risque d'endommager l'appareil et ses composants. Cycle d'essai Après avoir installé le lave-vaisselle, lancez un cycle Rapide pour vous assurer que le lave- vaisselle est correctement installé. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 17 2023-01-13 3:41:29Français18 Installation Installation Installation étape par étape La procédure d'installation peut différer selon les modèles. ÉTAPE 1 Choisir un emplacement

Choisissez un emplacement répondant aux conditions suivantes.

• Le sol de la pièce choisie doit pouvoir supporter le poids du lave-vaisselle.

• Choisissez un endroit situé près d'un évier, à proximité d'une arrivée d'eau, d'un système d'évacuation et d'une prise électrique.

• Vous devez pouvoir charger la vaisselle facilement.

• Choisissez un emplacement qui vous permette d'ouvrir facilement la porte du lave-vaisselle et assurez-vous qu'il y ait un espace sufsant entre l'appareil et les parois du meuble.

• La paroi arrière ne doit pas être obstruée. Installation dans un nouvel emplacement Si vous installez le lave-vaisselle à un autre endroit, suivez ces instructions avant d'installer le lave-vaisselle.

1. À l'aide d'une scie-cloche, effectuez un trou

sur le côté du meuble qui porte l'évier (A).

2. Si la base à l'intérieur du meuble de l'évier est

surélevée par rapport au sol de la cuisine et se trouve plus haute que les raccordements du lave-vaisselle, effectuez un trou dans la base à l'intérieur du meuble et sur le côté de ce dernier (B). REMARQUE

• Si vous remplacez un vieux lave-vaisselle, vériez que les raccordements existants sont compatibles avec le nouveau lave-vaisselle et remplacez-les si nécessaire.

• Effectuez un trou du côté opposé du meuble si nécessaire selon l'emplacement de la prise électrique. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 18 2023-01-13 3:41:29Français 19 Installation Dimensions du meuble

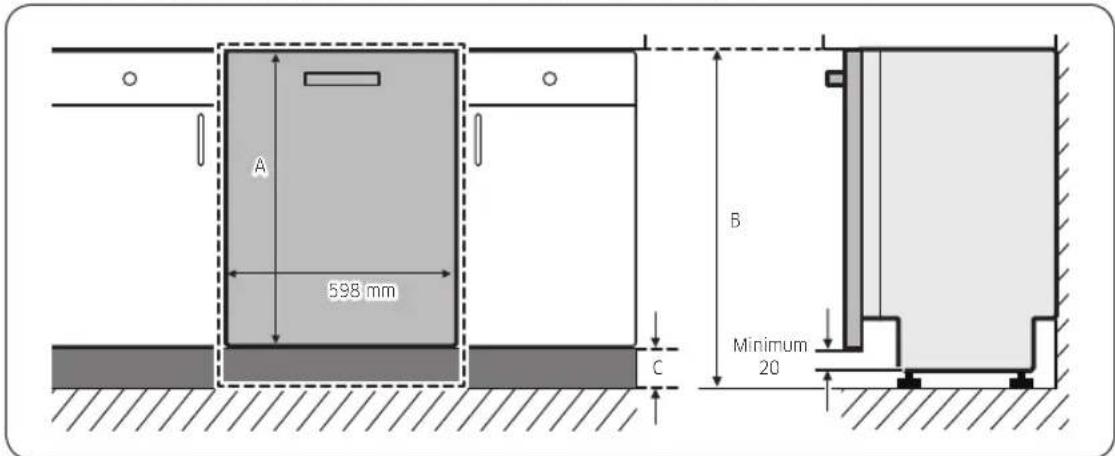

(modèle complètement encastrable) 815 à 845 820 à 880

REMARQUE Vériez si la distance entre le sol et le dessous du plan de travail est supérieure à 850 mm. Si tel est le cas, insérez le sous-pied inclus dans le kit d'installation. Pour plus de détails, reportez-vous à la section suivante. Si la distance est inférieure à 850 mm, passez à l'ÉTAPE 3. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 19 2023-01-13 3:41:29Français20 Installation Installation ÉTAPE 2 Pour insérer le sous-pied (sauf le modèle non encastrable) Si la distance entre le sol et le dessous du plan de travail est supérieure à 850 mm, insérez le sous-pied dans le trou situé en bas du lave-vaisselle avant de commencer l'installation.

1. Couchez le lave-vaisselle sur sa face arrière.

ATTENTION Ne couchez pas le lave-vaisselle sur l'un de ses côtés. De l'eau risque de fuir.

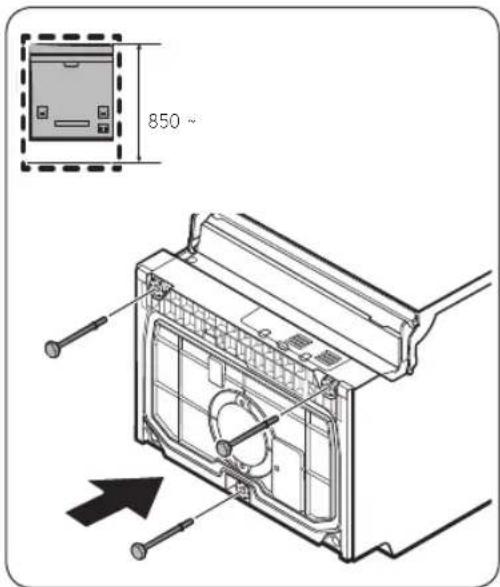

2. Prenez le sous-pied dans le kit d'installation,

puis insérez-le dans le trou situé en bas du lave-vaisselle, comme indiqué sur la gure. ÉTAPE 3 Vérier l'arrivée d'eau

• La pression de l'arrivée d'eau doit être comprise entre 0,04 et 1,0 MPa.

• Assurez-vous que la température de l'eau ne dépasse pas 60 °C. Une eau dépassant 60 °C peut entraîner un dysfonctionnement du lave-vaisselle.

• Assurez-vous d'avoir fermé la vanne d'arrivée d'eau avant de raccorder le tuyau d'arrivée d'eau au lave-vaisselle. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 20 2023-01-13 3:41:30Français 21 Installation ÉTAPE 4 Disposer les tuyaux

1. Nettoyez le dessous du plan de travail.

2. Apposez l'autocollant de protection comme

d'eau et le tuyau d'évacuation dans le trou de l'évier. ATTENTION

• Veillez à ne pas nouer ou marcher sur la che d'alimentation ou les tuyaux.

• Ne retirez pas le papier marron présent au dos du lave-vaisselle. Le papier sert à garder la face arrière qui sera contre le mur dans un bon état de propreté. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 21 2023-01-13 3:41:30Français22 Installation Installation ÉTAPE 5 Installation du panneau personnalisé (modèles complètement encastrables) Modèles FBI (Fully Built-In, DW60A80**BB) (complètement encastrables)

1. Placez le modèle d'installation au dos

du panneau personnalisé et xez-le temporairement à l'aide de ruban adhésif transparent. Veuillez noter que l'arrière du panneau personnalisé sera xé sur la porte du lave-vaisselle. ATTENTION

• L'extrémité supérieure du panneau personnalisé doit être alignée avec l'extrémité supérieure du modèle d'installation.

• Utilisez un panneau personnalisé compris entre 3 kg et 7 kg.

• L’épaisseur du panneau personnalisé est de 20 mm maximum.

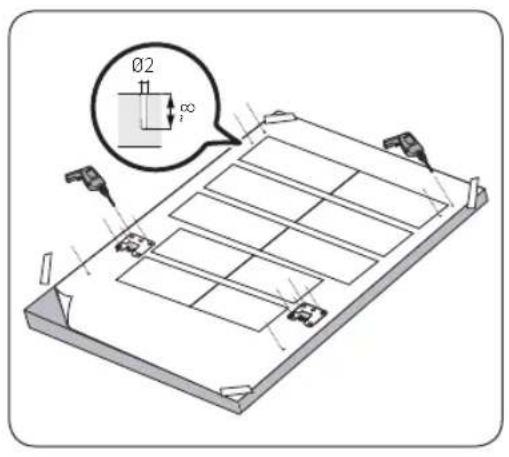

2. Marquez 14 points en suivant le modèle

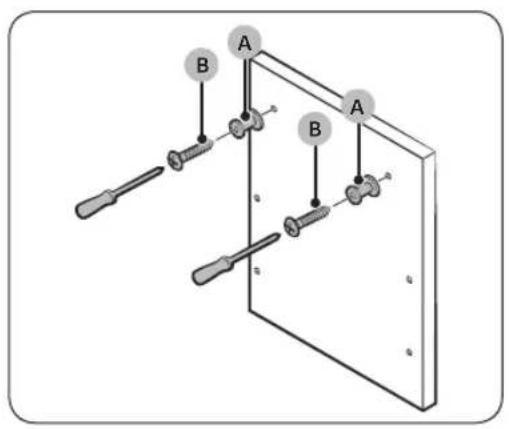

3. Retirez le modèle d'installation et serrez les

xations du panneau personnalisé (A) avec 2 vis (B, Ø3,5 X 25) comme indiqué sur la gure. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 22 2023-01-13 3:41:30Français 23 Installation

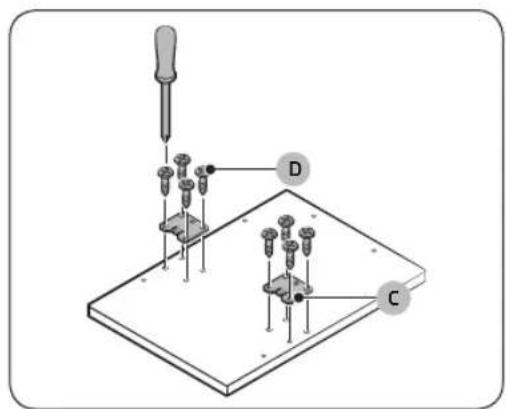

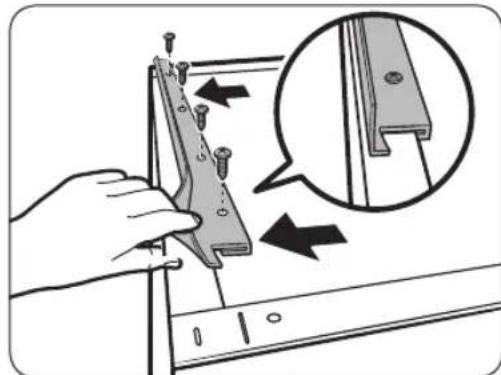

4. Serrez le support de porte (C) avec 8 vis (D,

Ø4 X 14), comme indiqué sur la gure.

5. Insérez les supports de porte (C) sur le

panneau personnalisé dans les trous (E) situés sur la porte du lave-vaisselle pour xer le panneau personnalisé.

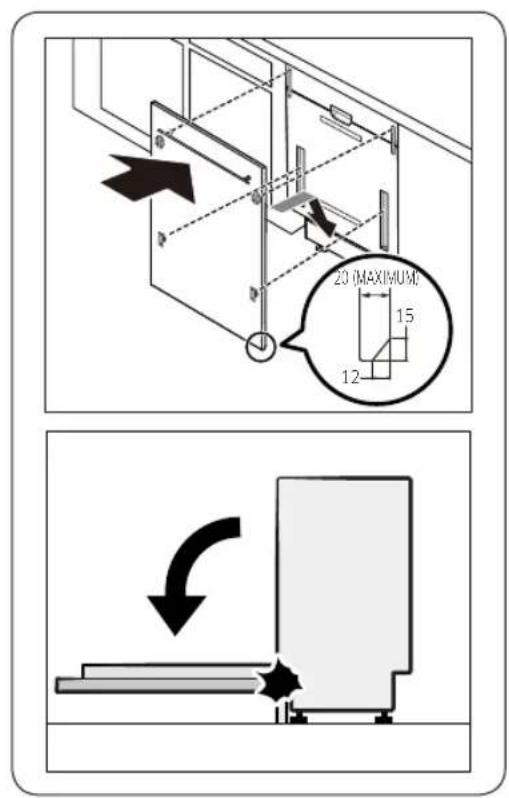

6. Tout en tenant le panneau personnalisé,

xez-le sur la porte et insérez les xations du panneau personnalisé (A) dans les trous (F), comme indiqué sur la gure.

7. Poussez le panneau personnalisé vers le bas

pour le xer en place. ATTENTION Le panneau personnalisé ne doit pas dépasser de plus de 30 mm le haut du lave-vaisselle. UPDOWN

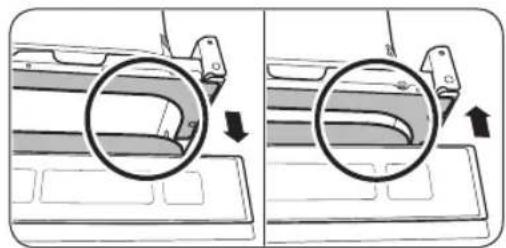

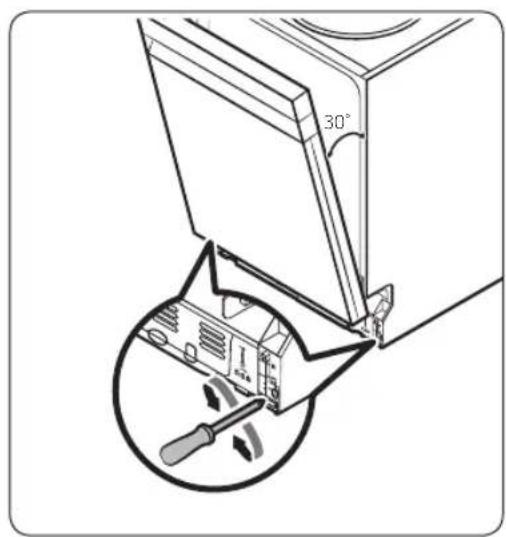

8. Réglez le niveau du ressort pendant que la

porte est ouverte à environ 30 degrés. La porte doit tenir sa position et ne doit pas s'ouvrir. ATTENTION

• Ne réglez pas le niveau du ressort pendant que la porte est complètement ouverte.

• Si le panneau personnalisé pèse plus de 7 kg, la porte peut s'ouvrir.

• Les panneaux personnalisés de plus de 7 kg ne sont pas recommandés. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 23 2023-01-13 3:41:30Français24 Installation Installation

9. Ouvrez la porte du lave-vaisselle et retirez

les 4 vis. ATTENTION Faites attention lorsque vous ouvrez la porte. La porte est susceptible de s'ouvrir ou se fermer de façon inattendue si le niveau du ressort n'est pas ajusté de façon appropriée, ce qui peut entraîner des blessures.

10. Fixez le panneau personnalisé sur la porte en

serrant les 4 vis (Ø3,5 X 45). DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 24 2023-01-13 3:41:30Français 25 Installation Modèles FBI (FBI Sliding, DW60A80**IB) (coulissants complètement encastrables) Ce modèle de lave-vaisselle est équipé d'un système d'équilibrage automatique à l'intérieur de la porte. Il est doté d'une charnière coulissante, parfaite pour les cuisines sans plinthes ou pour une installation au-dessus d'un petit placard. La hauteur (A) du panneau personnalisé peut être comprise entre 670 mm minimum et 800 mm maximum, en fonction de l'environnement d'installation. Le poids du panneau personnalisé ne doit pas dépasser 10 kg. Reportez-vous au tableau indiquant la hauteur (C) en fonction de la hauteur (B) du meuble, puis déterminez la hauteur du panneau personnalisé. 598 mm Minimum

A B C 670 à 800 mm 820 mm 20 à 150 mm 850 mm 50 à 180 mm 880 mm 80 à 210 mm

1. Placez le modèle d'installation au dos

du panneau personnalisé et xez-le temporairement à l'aide de ruban adhésif transparent. Veuillez noter que l'arrière du panneau personnalisé sera xé sur la porte du lave-vaisselle.

2. Marquez 4 points en suivant le modèle

d'installation. REMARQUE La hauteur du panneau personnalisé peut être comprise entre 670 mm minimum et 800 mm, en fonction de l'environnement d'installation. ATTENTION Le poids du panneau personnalisé ne doit pas dépasser 10 kg. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 25 2023-01-13 3:41:31Français26 Installation Installation

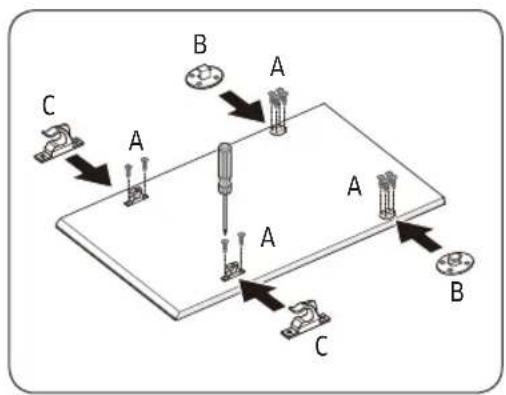

3. Retirez le modèle d'installation et serrez les

xations du panneau personnalisé (B), (C) à l'aide des 12 vis (A) comme illustré sur la gure.

4. Tout en tenant le panneau personnalisé,

xez-le sur la porte et insérez les dispositifs de xation du panneau personnalisé dans les trous correspondants sur la porte. ATTENTION Utilisez un panneau personnalisé compris entre 4 et 10 kg. Vériez que la plinthe ne gêne pas l'ouverture et la fermeture complètes de la porte du lave-vaisselle. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 26 2023-01-13 3:41:31Français 27 Installation ÉTAPE 6 Installation de la garniture Vous pouvez utiliser la garniture pour réduire le niveau de bruit.

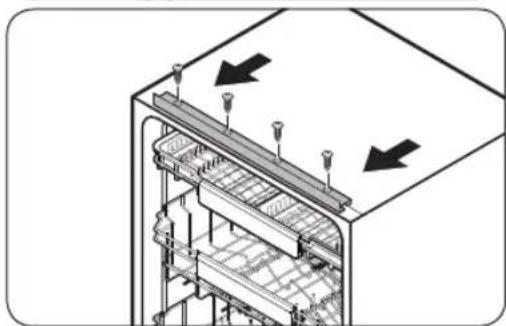

1. Pour installer la garniture supérieure, retirez

le lm protecteur en vinyle du ruban adhésif double face au dos de la garniture.

2. Insérez la partie en forme de crochet de la

garniture à l'arrière du support supérieur de la cuve.

3. Serrez les vis fournies dans les quatre trous.

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 27 2023-01-13 3:41:33Français28 Installation Installation ÉTAPE 7 Mettre le lave-vaisselle de niveau 0 à 30 mm 0 à 60 mm Normal Cuisine haute (insérer le sous-pied) Vous pouvez ajuster la hauteur du lave-vaisselle pour le mettre de niveau. Veuillez noter que dans ces étapes, le lave-vaisselle n'est actuellement inséré qu'à moitié.

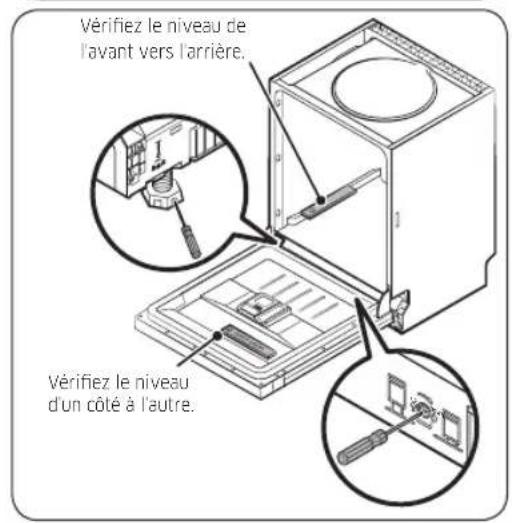

1. Utilisez le niveau pour vérier si le lave-

vaisselle est de niveau.

2. Pour ajuster la hauteur à l'avant, utilisez un

tournevis à tête plate (-).

• Pour abaisser le lave-vaisselle, tournez le pied dans le sens antihoraire.

• Pour relever le lave-vaisselle, tournez le pied dans le sens horaire. ƸťUĮǮĘ

UĮǮĘ Vériez le niveau de l'avant vers l'arrière. Vériez le niveau d'un côté à l'autre.

3. Pour ajuster la hauteur à l'arrière, insérez un

tournevis cruciforme (+) sous le lave-vaisselle, au centre.

• Pour abaisser le lave-vaisselle, tournez le tournevis dans le sens horaire.

• Pour relever le lave-vaisselle, tournez le tournevis dans le sens antihoraire.

• Placez un niveau à bulle sur la porte et le rail des paniers à l'intérieur de la cuve comme indiqué, an de vérier que le lave-vaisselle est de niveau. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 28 2023-01-13 3:41:34Français 29 Installation

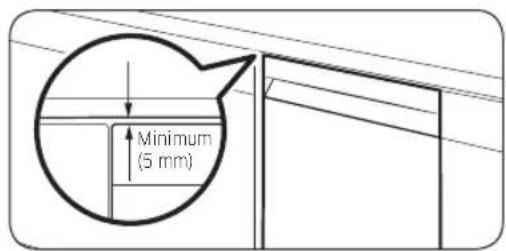

4. Laissez un écart d'au moins 5 mm entre le

haut du lave-vaisselle et le bas du plan de travail.

5. Une fois l'appareil mis de niveau, vériez si la

porte s'ouvre et se ferme correctement. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 29 2023-01-13 3:41:34Français30 Installation Installation ÉTAPE 8 Stabiliser le lave-vaisselle Vous pouvez utiliser les équerres pour xer le lave-vaisselle au plan de travail. Sinon, vous pouvez aussi percer les trous latéraux pour xer le lave-vaisselle aux parois latérales du meuble. Au plan de travail à l'aide des équerres

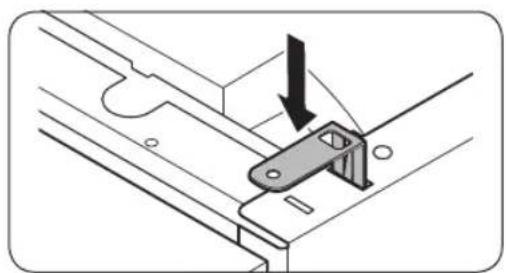

1. Insérez les équerres fournies dans les trous

supérieurs à l'avant du lave-vaisselle, comme indiqué.

2. Insérez complètement le lave-vaisselle sous le

plan de travail. Ø 2

3. Serrez les 2 vis (Ø4 X 14) pour xer les

équerres en place. REMARQUE Après avoir xé le lave-vaisselle au plan de travail, il vous reste quelques vis. Vous pouvez simplement jeter ces vis, ou les utiliser pour xer les côtés du lave-vaisselle au meuble si vous le souhaitez.

4. Raccordez le tuyau d'eau, mais n'ouvrez pas le

robinet d'eau tant que l'installation n'est pas terminée. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 30 2023-01-13 3:41:34Français 31 Installation Aux parois latérales ATTENTION Si les bouchons en plastique ne sont pas xés, cela peut entraîner une fuite d'eau puis causer un incendie ou une électrocution.

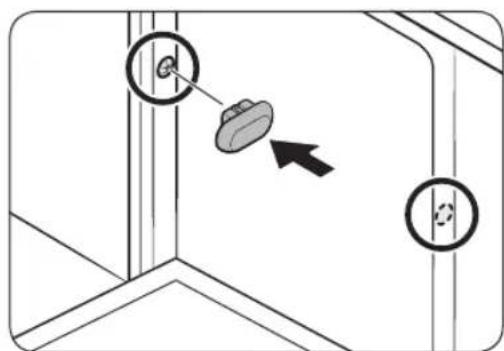

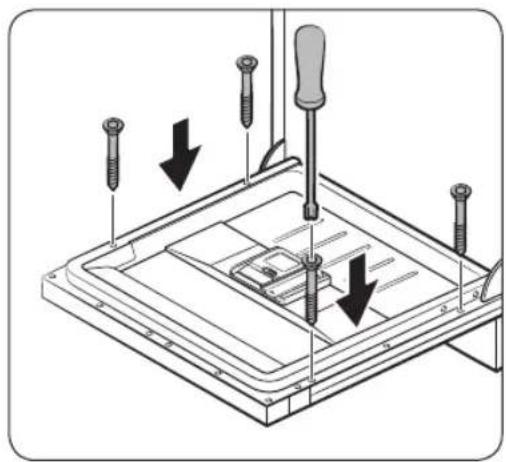

1. Retirez les bouchons en plastique.

2. Serrez les 2 vis (Ø3,5 X 16) sur les

2 emplacements (comme indiqué sur l'illustration).

3. Insérez les bouchons en plastique fournis sur

les 2 emplacements où les vis sont serrées.

4. Raccordez le tuyau d'eau, mais n'ouvrez pas le

robinet d'eau tant que l'installation n'est pas terminée. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 31 2023-01-13 3:41:35Français32 Installation Installation ÉTAPE 9 Raccorder le tuyau d'évacuation 80 cm maximum 30 cm minimum

1. Raccordez le tuyau d'évacuation à la sortie

d'évacuation. ATTENTION

• Installez correctement le système d'évacuation de sorte que le tuyau d'évacuation ne ressorte pas de la sortie d'évacuation pendant le processus de vidange.

• Assurez-vous que le tuyau d'évacuation, le tuyau d'arrivée d'eau et le cordon d'alimentation ne sont pas emmêlés ou pliés. ÉTAPE 10 Vérication nale

1. Retirez la mousse, l'emballage papier et les pièces inutiles de l'intérieur du lave-vaisselle.

2. Allumez le disjoncteur.

3. Ouvrez ensuite la vanne d'arrivée d'eau pour alimenter le lave-vaisselle en eau.

4. Branchez le lave-vaisselle puis allumez-le. Ensuite, sélectionnez et lancez le cycle Rapide.

5. Assurez-vous que le lave-vaisselle s'allume normalement et qu'il n'y a aucune fuite d'eau pendant

son fonctionnement. Vériez l'absence de fuites au niveau des deux extrémités du tuyau d'arrivée d'eau et du raccordement du tuyau d'évacuation. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 32 2023-01-13 3:41:35Français 33 Installation Plinthe Vous pouvez xer la plinthe selon le modèle et les conditions d'installation. Plinthe

1. Placez la plinthe au-dessous du lave-vaisselle.

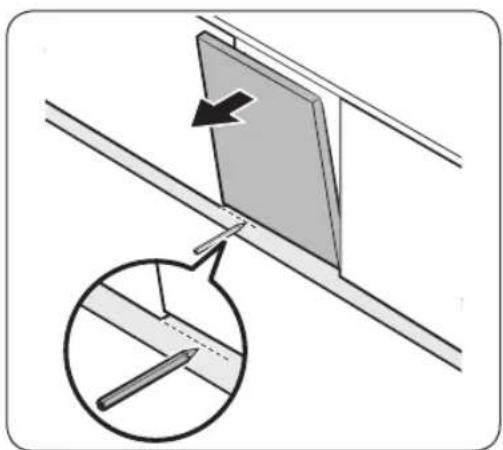

2. Ouvrez la porte du lave-vaisselle et tracez une

ligne de référence sur la plinthe à l'endroit où elle entre en contact avec la porte.

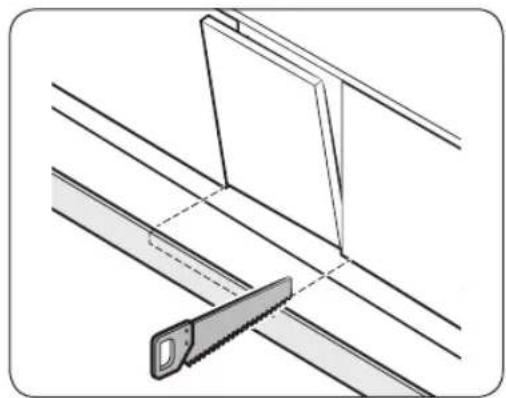

3. Suivez la ligne de référence et découpez la

plinthe à l'aide d'une scie.

4. Fixez la plinthe au-dessous du lave-vaisselle.

Vériez que la plinthe n'entre pas en contact avec la porte du lave-vaisselle. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 33 2023-01-13 3:41:35Français34 Installation Installation Plinthe prédécoupée (séries DW60A80**U*)

1. Insérez les équerres fournies au-dessous du

lave-vaisselle. Tournez-les pour les mettre en position.

• Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de xation et le bon emplacement des équerres. 545,4

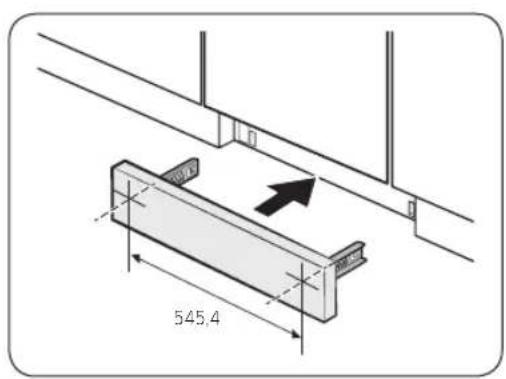

2. Insérez d'abord la plinthe prédécoupée dans

les équerres, puis serrez les vis pour xer la plinthe en place. Reportez-vous à l'illustration sur la gauche et assurez-vous que les équerres sont positionnées au bon endroit. ATTENTION Vériez que la plinthe ne gêne pas l'ouverture et la fermeture de la porte du lave-vaisselle.

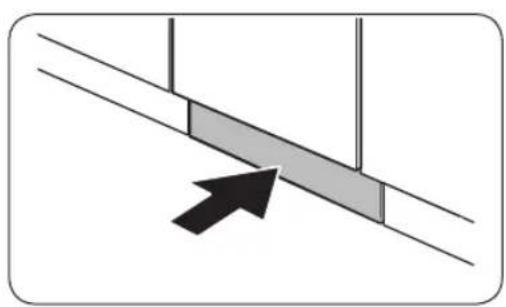

3. Poussez la plinthe avec les équerres dans

l'espace au-dessous du lave-vaisselle, comme indiqué. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 34 2023-01-13 3:41:35Français 35 Installation Voyant indicateur Vous pouvez voir l'état de fonctionnement du lave-vaisselle en vériant le voyant indicateur. Voyant indicateur Lorsque le lave-vaisselle a fonctionné, le voyant indicateur est allumé et éclaire le sol. Cela vous indique l'état de fonctionnement du lave-vaisselle. REMARQUE Vériez si le voyant indicateur est recouvert par la jupe en caoutchouc.

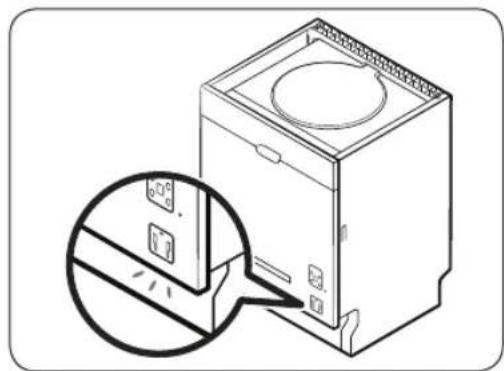

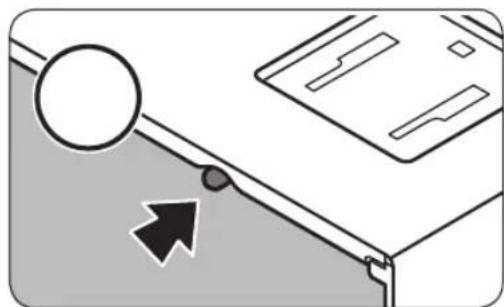

• Le voyant indicateur doit être entre la jupe en caoutchouc et la porte extérieure.

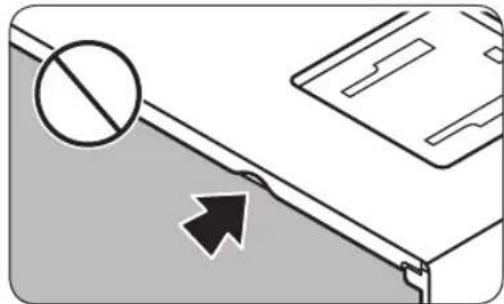

• Si la jupe en caoutchouc recouvre le voyant indicateur, ce dernier ne sera pas visible. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 35 2023-01-13 3:41:35Français36 Installation Installation Plaque de protection (séries DW60A80**U*) Si vous souhaitez installer la plaque de protection, suivez les étapes ci-dessous.

1. Insérez les équerres fournies au-dessous du

lave-vaisselle. Tournez-les pour les mettre en position.

• Reportez-vous à l'illustration sur la gauche pour connaître le bon ordre de xation et le bon emplacement des équerres.

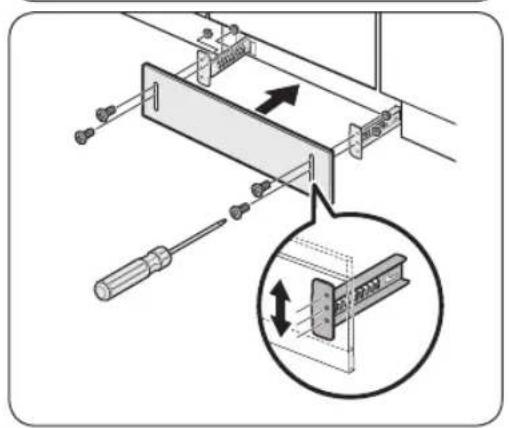

2. Insérez d'abord la plaque de protection dans

les équerres, puis serrez les 4 boulons et écrous de la plaque de protection pour xer cette dernière en place. REMARQUE Si le lave-vaisselle est relevé en ajustant la hauteur du pied, abaissez la plaque de protection an qu'elle puisse passer au-dessous du lave- vaisselle.

3. Poussez la plaque de protection avec les

équerres dans l'espace au-dessous du lave- vaisselle, comme indiqué. ATTENTION Vériez que la plaque de protection ne gêne pas l'ouverture et la fermeture de la porte du lave- vaisselle. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 36 2023-01-13 3:41:36Français 37 Installation SmartThings (modèles applicables uniquement) Connexion Wi-Fi Sur votre smartphone, accédez aux paramètres et connectez-vous au réseau Wi-Fi de votre domicile. Téléchargement Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), recherchez l'application SmartThings avec le mot-clé de recherche « SmartThings ». Téléchargez et installez l'application sur votre appareil. Connexion Vous devez commencer par vous connecter à SmartThings avec votre compte Samsung. Pour créer un nouveau compte Samsung, suivez les instructions de l'application. Il n'est pas nécessaire d'avoir une application séparée pour créer votre compte. REMARQUE Si vous disposez d'un compte Samsung, utilisez ce compte pour vous connecter. Un utilisateur de smartphone Samsung enregistré se connecte automatiquement. Désactivation du Wi-Fi Pour désactiver manuellement le Wi-Fi, appuyez simultanément sur les boutons Accélérateur de vitesse et Smart Control pendant 3 secondes. Pour enregistrer votre appareil sur SmartThings

1. Assurez-vous que votre appareil est connecté à un réseau sans l.

2. Sélectionnez l'exécution de SmartThings sur votre smartphone.

3. Lorsque le message « A new device is found. » (Un nouvel appareil est détecté.) s'afche,

sélectionnez Add (Ajouter).

4. Si aucun message ne s'afche, sélectionnez + et sélectionnez votre lave-vaisselle dans la liste des

appareils disponibles. Si votre lave-vaisselle ne gure pas dans la liste, sélectionnez Device Type (Type d'appareil) > Specic Device Model (Modèle spécique d'appareil), puis ajoutez votre appareil manuellement.

5. Suivez les instructions afchées à l'écran pour terminer le processus de connexion de votre lave-

6. Une fois le processus terminé, votre lave-vaisselle s'afche dans la liste des appareils sur votre

application SmartThings.

7. Pour les personnes utilisant un iPhone pour accéder à l’application SmartThings, elles doivent

scanner le code QR ou saisir le numéro de série gurant en dessous du code QR. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 37 2023-01-13 3:41:36Français38 Installation Installation Application du lave-vaisselle Commande intégrée : vous pouvez surveiller et contrôler votre lave-vaisselle sur place et à distance.

• Sélectionnez l'icône du lave-vaisselle sur SmartThings. La page du lave-vaisselle apparaît.

• Vériez l'état de fonctionnement ou la notication concernant votre lave-vaisselle et modiez des options ou des réglages si nécessaire. REMARQUE

• Cet appareil est conçu pour une utilisation domestique uniquement (classe B) et peut être utilisé dans toutes les zones résidentielles.

• Cet appareil est susceptible de provoquer des interférences sans l et ni le fabricant, ni l'installateur ne peuvent fournir de mesure de sécurité de quelque type que ce soit.

• Les méthodes de chiffrement recommandées sont WPA/TKP et WPA2/AES. Les protocoles Wi-Fi nouvellement développés ou les protocoles Wi-Fi non approuvés ne sont pas pris en charge.

• La sensibilité de la réception d'un réseau sans l peut être affectée par les environnements sans l existants.

• Si votre fournisseur Internet a enregistré l'adresse MAC de votre PC ou du module modem pour une utilisation permanente, le lave-vaisselle Samsung ne pourra pas se connecter à Internet. Si tel est le cas, contactez votre fournisseur Internet.

• Le pare-feu Internet est susceptible d'interrompre votre connexion Internet. Si cela se produit, contactez votre fournisseur Internet.

• Si la défaillance Internet se poursuit malgré les mesures de votre fournisseur Internet, contactez un détaillant ou un centre d'assistance Samsung local.

• Pour l'installation des routeurs câblés et sans l, reportez-vous au manuel d'utilisation du routeur que vous utilisez.

• Le lave-vaisselle Samsung prend en charge les protocoles Wi-Fi 2,4 GHz.

• Le lave-vaisselle Samsung prend en charge les protocoles IEEE802.11 b/g/n (2,4 GHz), Soft-AP. (IEEE802.11n est recommandé)

• Un routeur câblé/sans l non approuvé peut ne pas parvenir à se connecter au lave-vaisselle Samsung.

• L'application SmartThings est disponible sur les appareils tiers avec Android OS 6.0 (Marshmallow) ou version ultérieure, les appareils Samsung avec Android OS 5.0 (Lollipop) ou version ultérieure, et les appareils iOS avec iOS 10.0 ou version ultérieure (pour les iPhones, vous devez avoir la version iPhone 6 ou ultérieure). L'application est optimisée pour les smartphones Samsung (séries Galaxy S et Note).

• Certaines fonctions de l'application peuvent fonctionner différemment sur les appareils de tiers.

• L'application peut être modiée sans préavis an d'en améliorer les performances.

• De plus, les mises à jour de l'application ou des fonctions de l'application peuvent s'arrêter pour des raisons d'accessibilité et de sécurité, même si les mises à jour sont actuellement prises en charge sur votre SE.

• Votre appareil utilise une fréquence non harmonisée et est destiné à une utilisation dans tous les pays européens. Le WLAN peut être utilisé dans l'UE sans limitation en intérieur, mais il ne peut pas être utilisé en extérieur en France.

• Vous pouvez facilement installer l'application SmartThings ou utiliser le produit avec votre smartphone en scannant le code QR gurant sur l'étiquette apposée sur votre appareil. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 38 2023-01-13 3:41:36Français 39 Installation

• Par la présente, Samsung Electronics déclare que l’appareil de type équipement radiotéléphonique est conforme à la Directive 2014/53/UE. L’intégralité du contenu de la déclaration de conformité de l’UE est disponible sur l’adresse Internet suivante : La Déclaration de conformité ofcielle est accessible sur le site http://www.samsung.com ; allez dans Support (Assistance) > recherchez Product Support (Assistance produits) et saisissez le nom du modèle.

• La consommation électrique totale en mode Veille est de 2,0 W, où tous les ports réseau restent activés.

• Données déterminées conformément à la norme EN 50564 et au Règlement (CE) n° 1275/2008 Wi-Fi Plage de fréquences Puissance de l’émetteur (maximale) 2 412 MHz à 2 472 MHz 20 dBm SmartThings Catégorie Point de contrôle Description Surveillance État du lavage Vous pouvez vérier le cycle actuel et ses options, ainsi que le temps de cycle restant. Smart Control L'état de la commande intelligente est afché pour le lave-vaisselle. Contrôleur d'énergie Utilisez-le pour surveiller l'état de votre consommation d'énergie. Commandes Démarrage/Pause/Annuler Sélectionnez un cycle et les options nécessaires, puis sélectionnez Démarrage/ Pause/Annuler pour démarrer une opération, l'arrêter temporairement ou annuler l'opération en cours. Mes favoris Ajoutez les cycles et options fréquemment utilisés à Mes favoris pour une utilisation ultérieure. Départ différé Réglez Départ différé pour démarrer le cycle à une heure prévue (jusqu'à 24 heures). Notication Fin du programme Vous indique que le cycle actuel est terminé. Détergent Vous indique si le lave-linge manque de sel ou de liquide de rinçage. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 39 2023-01-13 3:41:36Français40 Installation Installation WSN

1. Pour y accéder : maintenez le bouton Start (Départ) enfoncé en mode AP (Point d’accès). (Pour

activer le mode AP (Point d’accès), maintenez le bouton Smart Control enfoncé pendant 3 secondes.)

- Après avoir reçu les données WSN du module Wi-Fi, vous voyez s’afcher « - » et les 2 premiers chiffres ; les 3 chiffres suivants sont afchés à chaque pression sur le bouton Start (Départ). - Un bip est émis lors de l’actionnement du bouton Start (Départ) pour afcher les chiffres suivants. - Exemple d’afchage : « - » pour l’afchage de départ Ex : le WSN est le suivant : « 01234567897835 » DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 40 2023-01-13 3:41:36Français 41 Installation Annonce de logiciel open source Le logiciel inclus dans cet appareil contient un logiciel Open Source. L'URL suivante http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 conduit aux informations relatives à la licence open source de ce produit. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 41 2023-01-13 3:41:36Français42 Avant de commencer Avant de commencer Veillez à bien respecter ces instructions an d'installer correctement le lave-vaisselle et de prévenir tout accident lors du lavage de la vaisselle. Vue d'ensemble du lave-vaisselle Modèles DW60A807*/DW60A806*/DW60A805*

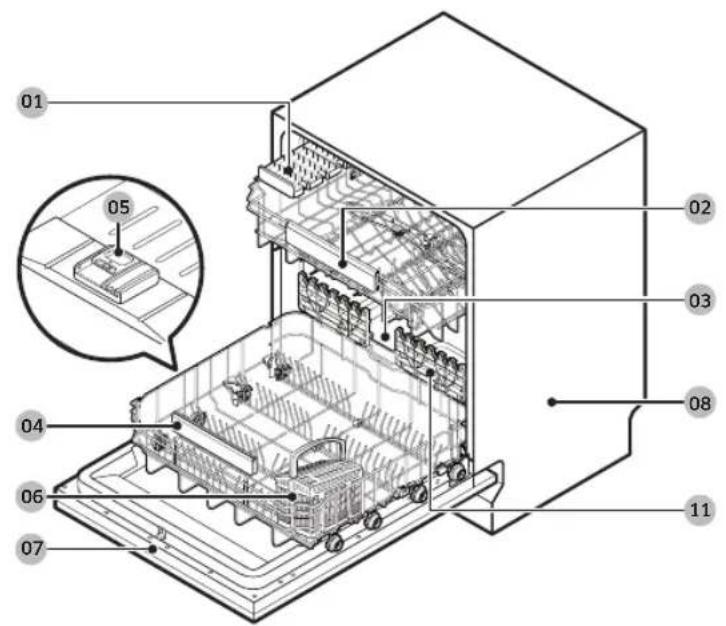

01 Panier à couverts 02 Panier supérieur 03 Réservoir de sel 04 Panier inférieur 05 Réservoir 06 Porte-verres 07 Porte 08 Base 09 Tuyau d'arrivée 10 Tuyau d'évacuation DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 42 2023-01-13 3:41:37Français 43 Avant de commencer Modèles DW60A804*

01 Râtelier à couteaux 02 Panier supérieur 03 Réservoir de sel 04 Panier inférieur 05 Réservoir 06 Panier à couverts 07 Porte 08 Base 09 Tuyau d'arrivée 10 Tuyau d'évacuation 11 Porte-verres DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 43 2023-01-13 3:41:39Français44 Avant de commencer Avant de commencer ATTENTION

• Ne lavez pas d'éléments couverts de cendre, sable, cire, graisse de lubrication ou peinture. Ces matériaux vont endommager le lave-vaisselle. La cendre ne se dissout pas et se répandra dans le lave-vaisselle.

• Retirez les résidus alimentaires tels que les arêtes, les pépins, etc. et autres éléments résiduels tels que les cure-dents, nappes en papier, etc. du lave-vaisselle. Les résidus alimentaires et autres éléments résiduels peuvent générer du bruit, entraîner le dysfonctionnement du lave-vaisselle et endommager votre vaisselle et votre lave-vaisselle. Éléments non adaptés au lave-vaisselle AVERTISSEMENT Lavez uniquement les éléments en verre, en porcelaine et les couverts pour lesquels le fabricant indique qu'ils peuvent passer au lave-vaisselle. Ne lavez pas d'éléments en aluminium (p. ex. des ltres à graisse). Le lave-vaisselle peut endommager les éléments en aluminium, et dans certains cas extrêmes, provoquer une grave réaction chimique. Les éléments suivants ne sont pas adaptés au lave-vaisselle.

• Les éléments en cuivre, laiton, étain, ivoire et aluminium ou comportant un adhésif

• Plastiques qui ne résistent pas à la chaleur

• Éléments faits à la main, antiquités, vases de valeur et verrerie décorative

• Les poteries et éléments en céramique vitriée

• Vaisselle et couverts en bois ou éléments comportant des parties en bois

• Verrerie délicate ou verrerie contenant du cristal au plomb. Des marbrures peuvent se produire sur la verrerie après de nombreux lavages. REMARQUE L'argenterie ayant été en contact avec des aliments contenant du soufre peut se décolorer. Le soufre est notamment présent dans les jaunes d'œufs, oignons, mayonnaise, moutarde, poisson, poisson en saumure et marinades. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 44 2023-01-13 3:41:39Français 45 Avant de commencer Utilisation de base des paniers Ajustement de la hauteur Vous pouvez régler la hauteur du panier supérieur de manière à pouvoir placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur du panier supérieur, le panier inférieur peut accueillir des assiettes de 30 cm de diamètre et le panier supérieur, des assiettes de 18 cm de diamètre (avec panier à couverts) ou de 25 cm de diamètre (sans panier à couverts). ATTENTION

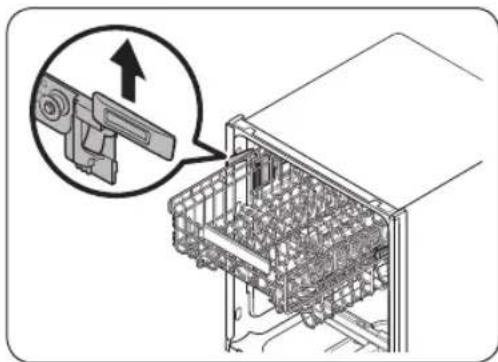

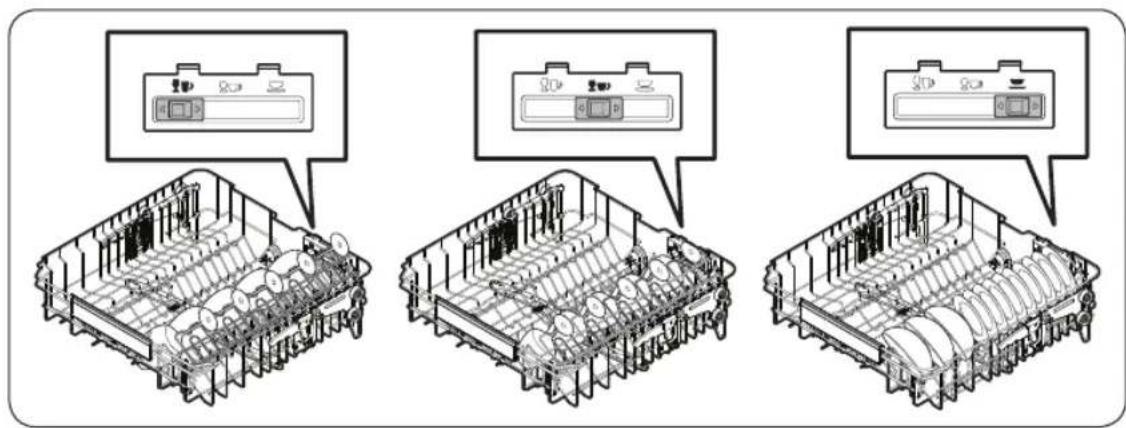

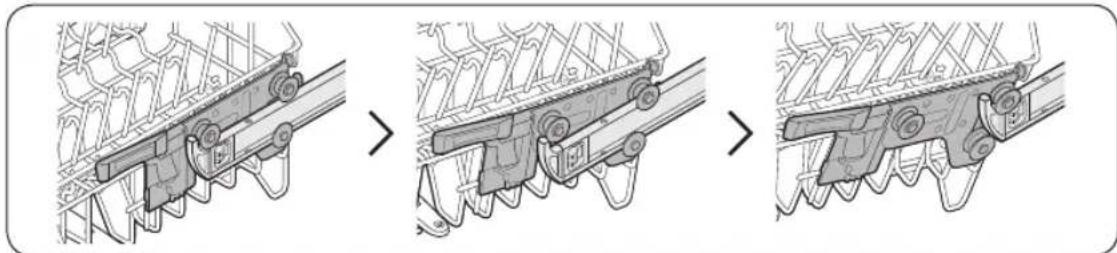

• Réglez la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager la vaisselle.

• Veillez à tenir les deux poignées lors de l'ajustement, autrement, la porte du lave-vaisselle risque de ne pas se fermer correctement.

• Pour soulever le panier supérieur, tirez-le vers le haut. La poignée réglable se ferme et le panier supérieur se soulève.

• Pour abaisser le panier supérieur, tenez les deux poignées réglables des côtés gauche et droit du panier supérieur, puis exercez une pression homogène vers le bas. Retrait du panier supérieur ATTENTION

• N'utilisez pas le lave-vaisselle sans le panier supérieur. Autrement, le lave-vaisselle risque de produire du bruit et de ne pas fonctionner correctement.

• Le panier supérieur étant amovible, insérez-le de façon appropriée an que le lave-vaisselle fonctionne normalement. Tirez complètement le panier supérieur vers l'avant, puis soulevez-le délicatement pour le retirer. Reportez-vous aux gures suivantes. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 45 2023-01-13 3:41:39Français46 Avant de commencer Avant de commencer Chargement de la vaisselle Panier inférieur Nous vous recommandons de placer les éléments encombrants qui sont les plus difciles à nettoyer dans le panier inférieur (par ex. casseroles, poêles, couvercles, vaisselle de table ou saladiers). Il est préférable de placer les plats et les couvercles sur le côté des paniers an d'éviter de bloquer la rotation du bras gicleur supérieur. Les casseroles et récipients, etc. doivent toujours être placés à l'envers. Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler. Le panier inférieur est doté de tiges rabattables pour vous permettre de charger facilement des éléments plus volumineux. Modèles DW60A807*/DW60A806*/DW60A805* Modèles DW60A804* REMARQUE Les objets longs, couverts de service, couverts à salade et gros couteaux doivent être placés sur la grille de sorte qu'ils n'entravent pas la rotation des gicleurs. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 46 2023-01-13 3:41:40Français 47 Avant de commencer Utilisation des tiges rabattables Pour un meilleur chargement des casseroles et des poêles, les tiges peuvent être rabattues comme indiqué sur la gure. Panier supérieur Le panier supérieur est conçu pour contenir de la vaisselle plus fragile et plus légère, telle que les verres, les tasses à café ou à thé et les soucoupes, les assiettes, les petits bols et les plats peu profonds (tant qu'ils ne sont pas trop sales). Positionnez les plats et les ustensiles de manière à ce qu'ils ne soient pas déplacés sous l'action du jet d'eau. Placez toujours les verres, les tasses et les bols à l'envers. Modèles DW60A807*/DW60A806*/DW60A805* Modèles DW60A804* DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 47 2023-01-13 3:41:40Français48 Avant de commencer Avant de commencer Lignes de guidage Vous pouvez charger les assiettes de différentes manières sur le panier central en modiant les lignes de guidage. Si le bouton de guidage est déplacé vers la gauche, vous pouvez charger des verres à vin standard. Si le bouton de guidage est au centre, vous pouvez charger des verres à vin plus petits ou des verres à cognac. Si le bouton de guidage est à droite, vous pouvez charger des bols et des assiettes. Panier supérieur Panier à couverts (modèles DW60A807*/DW60A806*/DW60A805*) Ce panier à couverts est mieux adapté pour la vaisselle plate ou les ustensiles de cuisson et de service. Utilisez le panier à couverts pour disposer les ustensiles ou la vaisselle plate. REMARQUE Le panier à couverts peut être retiré si vous avez besoin de plus d'espace sur le panier supérieur pour laver des éléments plus grands. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 48 2023-01-13 3:41:43Français 49 Avant de commencer

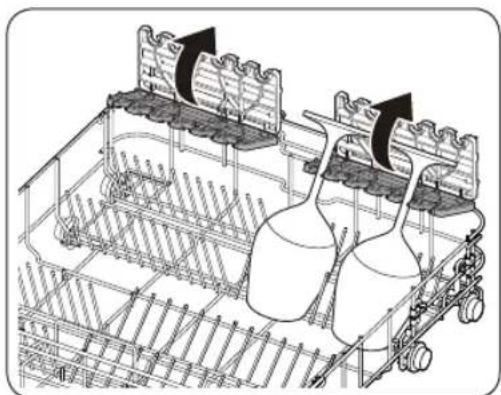

ème bac de panier Vous pouvez décharger facilement les couverts du bac amovible situé dans le panier supérieur. Vous pouvez également retirer le panier gauche ou droit pour charger des ustensiles beaucoup plus grands. Les deux bacs sont amovibles. Panier à couverts Utilisation du porte-verres Le porte-verres est spécialement conçu pour les verres à pied. Glissez les verres à pied dans les encoches du porte-verres prévues à cet effet. Repliez le porte-verres si vous ne souhaitez pas vous en servir au cours d'un lavage. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 49 2023-01-13 3:41:45Français50 Avant de commencer Avant de commencer Compartiment à détergent Tous les programmes du lave-vaisselle nécessitent la présence de détergent dans le compartiment dédié. Appliquez le détergent comme recommandé pour le programme sélectionné an de bénécier des meilleures performances de l'appareil. AVERTISSEMENT

• Ne mettez pas de détergent pour lave-vaisselle dans votre bouche. Évitez de respirer les vapeurs du détergent. Le détergent pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez ingéré du détergent ou inhalé des vapeurs de détergent, consultez immédiatement un médecin.

• Gardez le détergent pour lave-vaisselle hors de portée des enfants. ATTENTION Utilisez du détergent pour lave-vaisselle uniquement. Les autres types de détergent produisent trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement. Remplissage avec du détergent

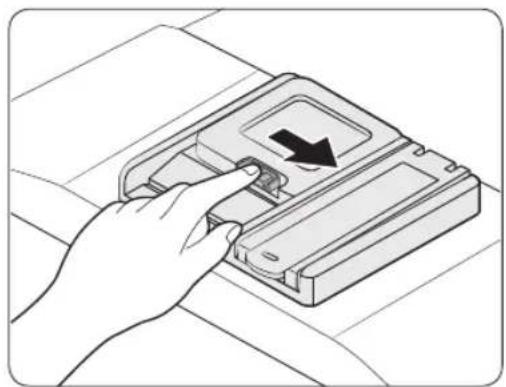

1. Ouvrez le couvercle du réservoir de produit

de lavage en poussant le loquet de libération du réservoir vers la droite. REMARQUE Le couvercle est toujours ouvert à la n d'un programme.

2. Ajoutez la quantité recommandée de produit

dans le compartiment principal de produit de lavage. REMARQUE Il n’y a aucun bouton séparé spécique à l’utilisation de détergents en tablette. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 50 2023-01-13 3:41:45Français 51 Avant de commencer

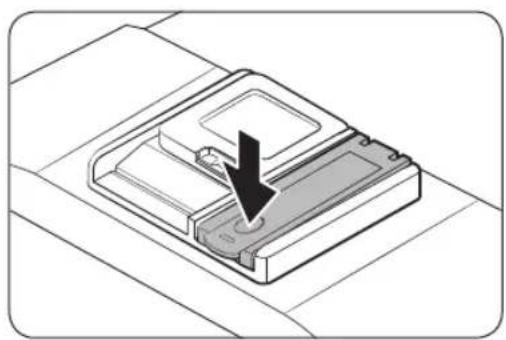

3. Fermez le couvercle en le glissant vers le

4. Si la vaisselle est très sale, ajoutez une petite

quantité de détergent sur la porte pour obtenir de meilleurs résultats de lavage. REMARQUE Cette petite quantité supplémentaire de détergent s'activera lors du processus de prélavage. Le couvercle s'ouvrira automatiquement pour déverser le produit dans la machine au cours du lavage. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 51 2023-01-13 3:41:45Français52 Avant de commencer Avant de commencer Réservoir de produit de rinçage Le produit de rinçage améliore les performances de séchage du lave-vaisselle. Lorsque le voyant de remplissage de produit de rinçage s'allume sur le panneau de commande, remplissez le réservoir de produit de rinçage. Utilisez uniquement du produit de rinçage sous forme liquide. L'utilisation de produit de rinçage en poudre risque de boucher l'ouverture du réservoir et de provoquer un dysfonctionnement du lave-vaisselle. ATTENTION

• N'appliquez aucun type de détergent dans le réservoir de produit de rinçage.

• Ne remplissez pas trop le réservoir. Un excès de produit de rinçage peut déborder au cours d'un programme. Remplissage avec du produit de rinçage

1. Ouvrez le bouchon du réservoir de produit de

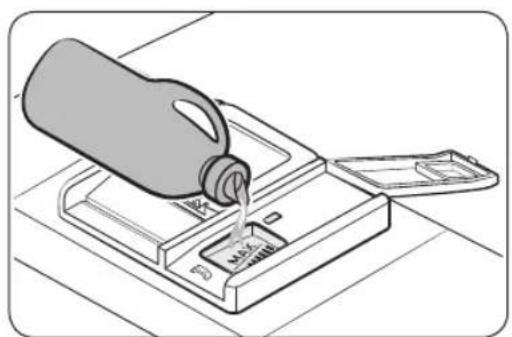

2. Remplissez le réservoir avec du produit de

rinçage. ATTENTION Ne remplissez pas le réservoir au-dessus de l'indicateur de niveau plein. Un excès de produit de rinçage peut déborder au cours du programme de lavage.

3. Fermez le bouchon du réservoir de produit de

rinçage. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 52 2023-01-13 3:41:46Français 53 Avant de commencer Réservoir de sel ATTENTION

• Utilisez uniquement du sel adapté au lave-vaisselle. N'utilisez aucun autre type de sel ou de produit de lavage. Cela peut endommager le réservoir de sel et le système d'adoucissement de l'eau.

• Pour éviter toute corrosion due à une quantité excessive de sel ou d'eau salée, remplissez toujours le réservoir de sel avant le démarrage d'un cycle de lavage. Remplissage du réservoir de sel

2. Tournez le bouchon dans le sens antihoraire

pour l'ouvrir. REMARQUE Lorsque vous ouvrez le bouchon du réservoir d'adoucisseur, l'eau propre stockée pendant environ une minute est susceptible de s'écouler. Ajoutez du sel pour arrêter l'écoulement de l'eau.

3. Remplissez le réservoir de sel avec de l'eau

(nécessaire uniquement lors de la première utilisation du lave-vaisselle).

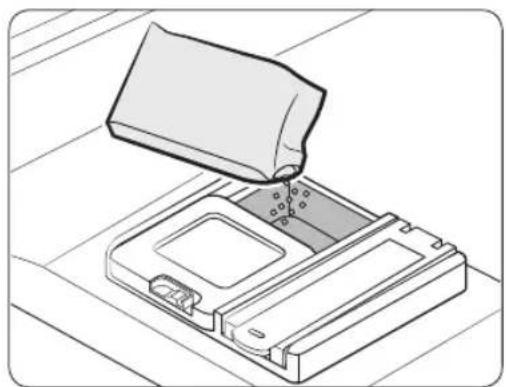

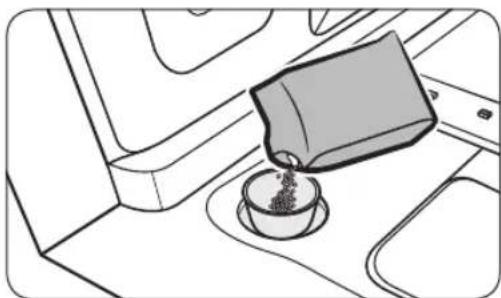

4. Ajoutez du sel pour lave-vaisselle.

• La capacité maximale est d'environ 1 kg. Ne dépassez pas la capacité maximale.

• Une trop grande quantité peut nuire aux performances du lave-vaisselle.

5. Tournez le bouchon dans le sens horaire pour

• Pour nettoyer le sel ou l'eau salée du lave- vaisselle, lancez le cycle Rapide.

• Selon la taille des grains de sel, cela peut prendre un certain moment pour que le sel se dissolve et que le voyant de sel ( ) s'éteigne. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 53 2023-01-13 3:41:46Français54 Avant de commencer Avant de commencer Indicateur de sel L'indicateur ( ) s'allume si le niveau de sel est insufsant pour les prochains programmes. Sensibilité du pavé tactile Pour maintenir une bonne sensibilité des commandes tactiles, suivez ces instructions.

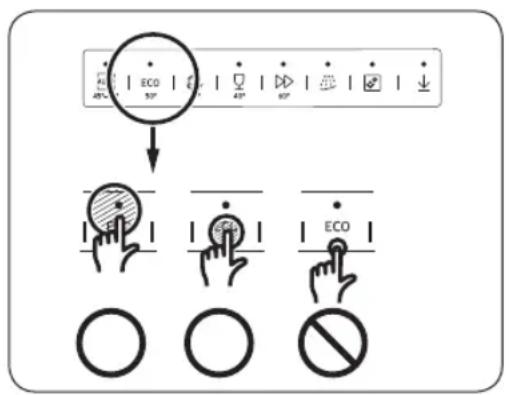

• Appuyez au centre de chaque bouton avec un doigt.

• N'appuyez pas sur plus d'un bouton à la fois, sauf en cas de directive contraire.

• Nettoyez régulièrement la surface du panneau de commande avec un chiffon doux et humide. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 54 2023-01-13 3:41:46Français 55 Avant de commencer Mode Réglage Vous avez la possibilité de modier les réglages du son, de la fonction d'ouverture automatique de la porte, du niveau de produit de rinçage ainsi que de la dureté de l'eau selon vos préférences. Activation du mode Réglage

1. Allumez le lave-vaisselle.

2. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) dans les 60 secondes suivant

l'allumage du lave-vaisselle, puis maintenez-le enfoncé pendant cinq secondes. - Une fois le mode Réglage activé, l'écran afche « 0:00 ». Réglage sonore Vous pouvez activer ou désactiver le son.

1. Appuyez sur le bouton Panier inférieur uniquement pour sélectionner le menu de réglage sonore.

- L'écran afche le réglage actuel. (Réglage par défaut : « U1 »)

2. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) pour modier le réglage.

- U0 : son désactivé - U1 : son activé

3. Attendez 5 secondes pour enregistrer le réglage.

Réglage de la fonction d'ouverture automatique de la porte Vous pouvez régler le lave-vaisselle de manière à ce que la porte s'ouvre automatiquement après chaque programme an d'obtenir de meilleurs résultats de séchage.

1. Appuyez sur le bouton Accélérateur de vitesse pour sélectionner le menu de réglage de la fonction

d'ouverture automatique de la porte. - L'écran afche le réglage actuel. (Réglage par défaut : « A1 »)

2. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) pour modier le réglage.

- A0 : fonction désactivée - A1 : fonction activée

3. Attendez 5 secondes pour enregistrer le réglage.

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 55 2023-01-13 3:41:46Français56 Avant de commencer Avant de commencer Réglage du niveau de produit de rinçage Vous pouvez modier la quantité de produit de rinçage appliqué au cours d'un programme.

1. Pour sélectionner le menu de réglage du niveau de produit de rinçage. Appuyez sur la touche

« AUTO (AUTOMATIQUE) » pendant 5 secondes. Après le « bip » suivi de la réinitialisation de l’afchage « 0:00 », appuyez sur la touche « Assainissement ». - L'écran afche le réglage actuel. (Réglage par défaut : « F4 »)

2. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) pour modier le réglage.

- Vous pouvez sélectionner de F1 à F5 (minimum à maximum).

3. Attendez 5 secondes pour enregistrer le réglage.

Réglage du niveau de dureté de l'eau Vous pouvez modier le niveau de dureté de l'eau en fonction de la dureté de l'eau de votre région. Modier ce réglage aura un impact sur la consommation de sel dans le réservoir de sel du lave- vaisselle.

1. Pour sélectionner le menu de réglage du niveau de dureté de l’eau. Appuyez sur le bouton

« AUTO (AUTOMATIQUE) » pendant 5 secondes. Après le « bip » suivi de la réinitialisation de l’afchage « 0:00 », appuyez sur le bouton « Départ différé ». - L'écran afche le réglage actuel. (Réglage par défaut : « H3 »)

2. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) pour modier le réglage.

- Vous pouvez choisir parmi H1 à H6 (eau douce - eau dure).

3. Attendez 5 secondes pour enregistrer le réglage.

• Modiez le réglage conformément au tableau dans la section « Réglage de la consommation de sel » en page 62.

• Réglage par défaut : H3

• Le lave-vaisselle régénère l'adoucisseur d'eau tous les 3 à 4 cycles selon le réglage. Toutefois, le lave-vaisselle régénéra l'adoucisseur d'eau lors du premier cycle après avoir modié le réglage.

• La régénération se fera durant la phase de séchage, avec 2,0 à 2,5 L d’eau supplémentaires utilisés et 4 à 10 minutes nécessaires pour le cycle.

• L’énergie consommée peut augmenter, mais pas trop toutefois. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 56 2023-01-13 3:41:46Français 57 Opérations Opérations Panneau de commande Modèles DW60A807*/DW60A806*/DW60A805*

01 POWER (MARCHE/ARRÊT) Appuyez sur ce bouton pour allumer ou éteindre le lave-vaisselle. 02 Cycle Appuyez pour sélectionner le programme de lavage souhaité. Pour en savoir plus, consultez la section « Description des programmes » en page 59. 03 Panier inférieur uniquement Appuyez pour nettoyer uniquement des articles situés dans le panier inférieur. 04 Accélérateur de vitesse Sélectionnez cette option pour réduire la durée du programme. Cette option est disponible uniquement avec les programmes AUTO (AUTOMATIQUE), ECO (ÉCO), Intensif et Délicat. 05 Assainissement Appuyez pour augmenter la température de l'eau jusqu'à 70 °C lors du rinçage nal pour une désinfection à haute température. Cette option n'est pas disponible avec les programmes Délicat et Prélavage. Pour activer la fonction Verrouillage de commande, maintenez le bouton Assainissement enfoncé pendant 3 secondes. (Modèles DW60A807*/DW60A806*/ DW60A805*) 06 Smart Control (Modèles DW60A807*/DW60A806*/ DW60A805*) Verrouillage de commande (Modèles DW60A804*) Vous pouvez vérier à distance le fonctionnement de l’appareil en utilisant la fonction Smart Control. La fonction Verrouillage de commande vous permet de verrouiller les boutons du panneau de commande, à l'exception du bouton POWER (MARCHE/ARRÊT). Pour en savoir plus, consultez la section « Verrouillage de commande » en page 64. 07 Départ différé Il est possible de différer le démarrage du programme jusqu'à 24 heures. Pour en savoir plus, consultez la section « Départ différé » en page 64. 08 START (Cancel & Drain) (DÉPART (Annuler et vidanger)) Appuyez sur START (DÉPART) pour démarrer le programme. Assurez-vous que la porte est fermée. Cancel & Drain (Annuler et vidanger) : pour annuler le programme en cours et vidanger le lave-vaisselle, maintenez le bouton START (DÉPART) enfoncé pendant 3 secondes. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 57 2023-01-13 3:41:46Français58 Opérations Opérations Voyants Modèles DW60A807*/DW60A806*/DW60A805* Modèles DW60A804* Voyant Pas de sel S'allume lorsque le réservoir de sel est à court de sel. Voyant Remplissage de produit de rinçage S'allume s'il n'y a plus de produit de rinçage. Voyant Verrouillage de commande (Modèles DW60A807*/DW60A806*/ DW60A805*) S'allume si la fonction Verrouillage de commande est activée. Voyant Auto-nettoyage (Modèles DW60A804*) S'allume si la fonction Auto-nettoyage est activée. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 58 2023-01-13 3:41:47Français 59 Opérations Description des programmes Modèles DW60A807*/DW60A806*/DW60A805*

01 AUTO (AUTOMATIQUE) Ce programme détecte le degré de salissure de la vaisselle et lance automatiquement le programme le mieux adapté. 02 ECO (ÉCO) Ce programme réduit la consommation d'eau et d'électricité, ce qui est approprié pour une vaisselle normalement sale. 03 Silence absolu (Modèles DW60A804*) Sélectionnez ce programme pour un lavage plus régulier et silencieux. Ce programme effectue le lavage un peu plus lentement, mais réduit le bruit de 2 décibels par rapport au programme ECO (ÉCO). 04 Intensif Sélectionnez ce programme pour la vaisselle très sale. 05 Délicat Sélectionnez ce programme pour la vaisselle fragile et légèrement sale, tels que les verres. L'option d'assainissement n'est pas disponible pour ce programme. 06 Express 60 Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte. 07 Prélavage Rinçage à l'eau froide pour retirer la saleté avant de lancer un autre programme. 08 Auto-nettoyage Sélectionnez ce programme pour nettoyer l'intérieur du lave-vaisselle. Assurez-vous que le lave-vaisselle est vide. Ce cycle nécessite du détergent pour fonctionner correctement. 09 Télécharger le programme (Modèles DW60A807*/ DW60A806*/DW60A805*) En fonction du programme Silence absolu, vous pouvez télécharger les programmes supplémentaires suivants :

• Programmes Silence absolu, Ustensiles bébé, Plastique, et Casseroles et poêles DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 59 2023-01-13 3:41:47Français60 Opérations Opérations Télécharger le programme (modèles DW60A807*/DW60A806*/DW60A805*) Vous pouvez télécharger et utiliser des programmes autres que ceux fournis par défaut via votre smartphone.

1. Appuyez sur le bouton POWER (MARCHE/ARRÊT).

2. Sélectionnez Télécharger le programme.

3. Sélectionnez le programme téléchargeable que vous souhaitez utiliser sur votre application

smartphone. Les programmes Silence absolu, Casseroles et poêles, Plastique et Ustensiles bébé sont disponibles. - Le programme téléchargé par défaut est le programme Silence absolu. - Lors du téléchargement via l'application smartphone, vous pouvez continuer à utiliser les programmes enregistrés.

4. Appuyez sur le bouton START (DÉPART) et fermez la porte du lave-vaisselle.

Silence absolu Ce programme est utilisé pour laver les assiettes en silence après un repas typique. Il est plus long mais plus silencieux qu'un programme standard. Casseroles et poêles Choisissez de laver les poêles et casseroles. Ce programme utilise de l'eau plus chaude et une pression plus élevée qu'un programme standard pour un nettoyage ciblé des poêles et casseroles. Plastique Ce programme est utilisé lors du lavage d'assiettes en plastique. Il permet de laver le plastique à une température plus sûre (60 °C) et de mieux les sécher. Ustensiles bébé Adapté au rinçage/séchage des assiettes à une température élevée de 70 °C. N'ajoutez pas nettoyant ou de liquide de rinçage. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 60 2023-01-13 3:41:47Français 61 Opérations Étapes simples pour commencer

1. Ouvrez la porte et chargez le lave-vaisselle. Retirez tout reste de nourriture ou tout autre déchet de

2. Ajoutez du détergent dans le réservoir. Pour obtenir de meilleurs résultats, ajoutez du produit de

3. Appuyez sur POWER (MARCHE/ARRÊT), puis sélectionnez un programme avec les options souhaitées

(Panier inférieur uniquement, Accélérateur de vitesse, Assainissement et Départ différé). Certaines options peuvent ne pas être disponibles en fonction du programme. REMARQUE Si vous sélectionnez Panier inférieur uniquement, assurez-vous de charger la vaisselle dans le panier inférieur.

4. Appuyez sur START (DÉPART), puis fermez la porte. Le lave-vaisselle lance le programme après une

vidange de quelques secondes. REMARQUE

• Pour changer de programme une fois démarré, maintenez le bouton START (DÉPART) enfoncé pendant 3 secondes pour annuler le programme. Sélectionnez ensuite un nouveau programme.

• Le programme par défaut est ECO (ÉCO).

• Pour reprendre après avoir ouvert la porte an d'arrêter le lave-vaisselle en cours de fonctionnement, fermez simplement la porte. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 61 2023-01-13 3:41:47Français62 Opérations Opérations Réservoir de sel L'adoucisseur d'eau est conçu pour purier l'eau de ses sels minéraux qui peuvent avoir un effet nuisible ou néfaste sur le fonctionnement de votre appareil. Plus le taux de ces éléments minéraux est élevé, plus dure est votre eau. L'adoucisseur doit être ajusté en fonction de la dureté de l'eau de votre zone d'habitation. La compagnie des eaux qui vous approvisionne peut vous conseiller sur le taux de dureté de l'eau dans votre secteur. Réglage de la consommation de sel Votre lave-vaisselle est conçu pour vous permettre d'ajuster la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cela permet d'optimiser et de personnaliser le niveau de consommation de sel. La consommation peut ainsi être réglée en respectant les indications suivantes :

1. Allumez le lave-vaisselle.

2. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) dans les 60 secondes suivant

l'allumage du lave-vaisselle, puis maintenez-le enfoncé pendant cinq secondes. - Une fois le mode Réglage activé, l'écran afche « 0:00 ».

3. Appuyez sur le bouton Départ différé pour sélectionner le menu de réglage du niveau de dureté de

l'eau. - L'écran afche le réglage actuel. (Réglage par défaut : « H3 »)

4. Appuyez sur le bouton de programme AUTO (AUTOMATIQUE) pour modier le réglage.

- Vous pouvez choisir parmi H1 à H6 (eau douce - eau dure).

5. Attendez 5 secondes pour enregistrer le réglage.

• Il est recommandé d'effectuer les ajustements conformément au tableau suivant (ou du manuel).

• Réglage par défaut : H3 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 62 2023-01-13 3:41:47Français 63 Opérations Dureté de l'eau Réglage de la dureté de l'eau Consommation de sel (g/cycle) Autonomie (cycles/1 kg) °dH °fH °Clark mmol/l 0-5 0-9 0-6 0-0,94 H1 0 / 6-11 10-20 7-14 1,0-2,0 H2 20 60 12-17 21-30 15-21 2,1-3,0 H3 30 50 18-22 31 à 40 22-28 3,1-4,0 H4 40 40 23-34 41-60 29-42 4,1-6,0 H5 50 30 35-55 61-98 43-69 6,1-9,8 H6 60 20 REMARQUE

• 1 dH (degré allemand) = 0,178 mmol/l

• 1 Clark (degré britannique) = 0,143 mmol/l

• 1 fH (degré français) = 0,1 mmol/l

• Pour obtenir des informations sur la dureté de votre eau, prenez contact avec votre compagnie des eaux locale qui vous approvisionne.

• ADOUCISSEUR D'EAU La dureté de l'eau varie d'un endroit à l'autre. Si de l'eau dure alimente le lave-vaisselle, des dépôts peuvent se former sur votre vaisselle et vos ustensiles. L'appareil est donc équipé d'un adoucisseur d'eau particulier qui utilise un sel spécialement conçu pour éliminer le calcaire et les sels minéraux de l'eau. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 63 2023-01-13 3:41:47Français64 Opérations Opérations Départ différé Il est possible de différer le démarrage du programme jusqu'à 24 heures par paliers d'une heure. Pour augmenter la durée du différé, appuyez sur Départ différé. L'heure afchée indique l'heure à laquelle le programme démarrera.

1. Ouvrez la porte et chargez le lave-vaisselle.

2. Appuyez sur Départ différé pour modier la durée par paliers d'une heure.

- Lorsque vous maintenez le bouton enfoncé, la durée augmente jusqu'à ce que vous relâchiez le bouton.

3. Appuyez sur START (DÉPART), puis fermez la porte.

REMARQUE Pour modier la durée du différé une fois que le lave-vaisselle est lancé, appuyez sur POWER (MARCHE/ ARRÊT) et redémarrez le lave-vaisselle. Verrouillage de commande Pour éviter que des enfants ne jouent avec le lave-vaisselle, la fonction Verrouillage de commande verrouille toutes les commandes des boutons, à l'exception de POWER (MARCHE/ARRÊT).

• Pour activer la fonction Verrouillage de commande, maintenez le bouton Verrouillage de commande enfoncé pendant 3 secondes. Lorsque la fonction Verrouillage de commande est activée, vous ne pouvez pas sélectionner de programme ou d'option, ni démarrer une opération.

• Pour désactiver la fonction Verrouillage de commande, maintenez le bouton Verrouillage de commande à nouveau enfoncé pendant 3 secondes.

• La fonction Verrouillage de commande reste active après le redémarrage du lave-vaisselle. Pour annuler la fonction Verrouillage de commande, vous devez d'abord la désactiver. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 64 2023-01-13 3:41:47Français 65 Entretien Entretien Nettoyage Gardez votre lave-vaisselle propre pour améliorer ses performances, limiter le nombre de réparations et allonger sa durée de vie. Partie externe Nettoyez immédiatement les éclaboussures sur la surface du lave-vaisselle. Pour retirer délicatement les taches et la poussière sur le panneau de commande, utilisez un chiffon doux et humide. ATTENTION

• N'utilisez jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré, d'alcool ou d'autres substances chimiques. Ces produits risquent de décolorer la surface du lave-vaisselle et de former des taches permanentes.

• Le lave-vaisselle contient des pièces électriques. Ne versez pas d'eau directement sur le lave- vaisselle. Protégez les composants électriques de l'eau.

• Pour un panneau de porte en acier inoxydable, utilisez un nettoyant pour appareils domestiques en acier inoxydable et un chiffon propre et doux. Partie interne Nettoyez régulièrement l'intérieur de votre lave-vaisselle an d'en retirer les saletés et les résidus alimentaires. Essuyez l'intérieur du lave-vaisselle et la partie interne de la porte à l'aide d'un chiffon humide. ATTENTION

• Ne retirez pas la garniture d'étanchéité (long joint en caoutchouc entourant l'ouverture du lave- vaisselle). Le joint assure l'étanchéité de la partie interne du lave-vaisselle.

• Utilisez un chiffon humide pour retirer les dépôts de graisse ou de calcaire à l'intérieur du lave- vaisselle. Vous pouvez également ajouter une petite quantité de détergent et lancer un cycle à vide en utilisant la température de rinçage la plus élevée. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 65 2023-01-13 3:41:47Français66 Entretien Entretien Gicleurs Pour éviter que les gicleurs ne se bouchent ou lorsque les gicleurs sont bouchés, retirez chaque gicleur pour le nettoyer. Retirez délicatement les gicleurs pour ne pas les casser. Gicleur intégré au panier supérieur

1. Ouvrez la porte, puis tirez le panier supérieur

pour accéder au gicleur intégré au panier supérieur.

2. Desserrez l'écrou, retirez-le puis enlevez le

3. Débouchez et nettoyez le gicleur.

4. Réinsérez le gicleur et serrez l'écrou à la main.

5. Faites tourner le gicleur à la main pour vous

assurer qu'il est bien engagé. Gicleur inférieur

1. Ouvrez la porte, puis tirez le panier inférieur

vers l'extérieur. Le gicleur inférieur est visible en bas.

2. Débouchez et nettoyez le gicleur.

3. Réinsérez le gicleur.

4. Faites tourner le gicleur à la main pour vous

assurer qu'il est bien engagé. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 66 2023-01-13 3:41:48Français 67 Entretien Filtre Nous recommandons de nettoyer le ltre tous les mois.

1. Ouvrez la porte et retirez le panier inférieur

2. Tournez la poignée du ltre dans le sens

antihoraire pour déverrouiller le pré-ltre.

3. Retirez le pré-ltre et le microltre

cylindrique situé en dessous de celui-ci. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 67 2023-01-13 3:41:48Français68 Entretien Entretien

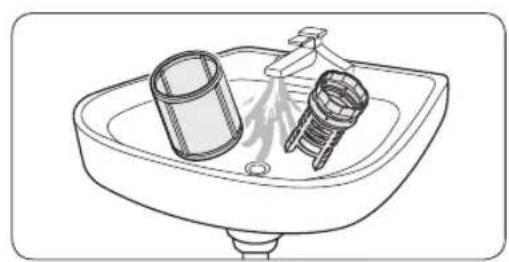

4. Éliminez la saleté et les impuretés au niveau

du microltre et du pré-ltre.

5. Rincez-les à l'eau claire et séchez-les bien.

6. Réinsérez le ltre, puis le pré-ltre.

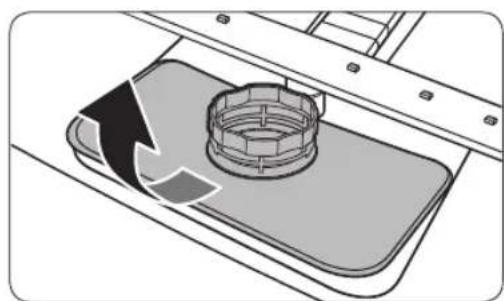

7. Tournez la poignée du ltre dans le sens

horaire pour le verrouiller. ATTENTION Assurez-vous que le pré-ltre est correctement fermé. Un cache desserré peut réduire les performances de ltration. Entretien sur le long terme Si vous n'avez pas l'intention d'utiliser le lave-vaisselle pendant une période prolongée, commencez par vidanger entièrement l'appareil, puis débranchez le tuyau d'eau. Coupez le robinet d'arrivée d'eau ainsi que le disjoncteur. L'eau résiduelle présente dans les tuyaux ou dans les composants internes peut endommager le lave-vaisselle. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 68 2023-01-13 3:41:48Français 69 Dépannage Dépannage Points de contrôle En cas de problème avec votre lave-vaisselle, consultez d'abord le tableau ci-dessous et essayez les propositions. Symptôme Cause possible Action Le lave-vaisselle ne démarre pas. La porte n'est pas correctement fermée.

• Assurez-vous que le loquet de la porte est bien enclenché et que la porte est correctement fermée.

• Assurez-vous que le panier supérieur est correctement relié au gicleur.

• Assurez-vous également que le panier supérieur est correctement assemblé. Le cordon d'alimentation n'est pas branché.

• Branchez le cordon d’alimentation. Absence d'alimentation en eau.

• Vériez que le robinet d'arrivée d'eau est ouvert. Le panneau de commande est verrouillé.

• Désactivez la fonction Verrouillage de commande. Le lave-vaisselle dégage de mauvaises odeurs. Présence d'eau résiduelle issue du programme précédent.

• Avec le lave-vaisselle vide, ajoutez du détergent puis lancez le cycle Rapide. Certains modèles ne disposent pas de cette fonction. Toute l'eau n'a pas été évacuée après la n du dernier programme. Le tuyau d'évacuation est plié ou obstrué.

• Dépliez et débouchez le tuyau. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 69 2023-01-13 3:41:48Français70 Dépannage Dépannage Symptôme Cause possible Action Présence de résidus alimentaires sur la vaisselle. Programme sélectionné incorrect.

• Sélectionnez un programme en fonction du niveau de salissure de la vaisselle, comme indiqué dans ce manuel. Les ltres sont bouchés ou ne sont pas correctement serrés.

• Assurez-vous que les ltres sont correctement serrés. Une quantité insufsante de détergent a été utilisée.

• Utilisez la quantité appropriée de détergent pour chaque charge. La pression de l'eau est trop basse.

• La pression doit être comprise entre 0,04 et 1,0 MPa. Les gicleurs sont obstrués. • Nettoyez et débouchez les gicleurs. La vaisselle n'a pas été correctement chargée ou la quantité de vaisselle est trop importante.

• Réorganisez la vaisselle de manière à ce qu'elle ne gêne pas les gicleurs et/ou le réservoir de détergent. L'eau est trop dure.

• Vériez le voyant de remplissage de sel et remplissez le réservoir avec du sel pour lave-vaisselle. La vaisselle est encore mouillée. Aucun produit de rinçage dans le réservoir ou insufsance de produit de rinçage utilisé.

• Ajoutez du produit de rinçage.

• Vériez le réglage du produit de rinçage. L'appareil est surchargé.

• Une trop grande quantité de vaisselle peut réduire les performances de séchage. Chargez la vaisselle conformément aux instructions. De l'eau est tombée sur d'autres objets pendant le déchargement des verres et des tasses.

• Videz d'abord le panier inférieur, puis le panier supérieur. Vous éviterez ainsi de faire tomber de l'eau sur la vaisselle du panier inférieur. Plusieurs tablettes de détergent ont été utilisées alors que l'option Assainissement n'était pas sélectionnée.

• Sélectionnez la fonction Assainissement ou utilisez du produit de rinçage. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 70 2023-01-13 3:41:48Français 71 Dépannage Symptôme Cause possible Action Le lave-vaisselle est trop bruyant. Le lave-vaisselle produit du bruit lorsque le cache du réservoir est ouvert et que la pompe de vidange est en marche.

• Ceci est tout à fait normal. Le lave-vaisselle n'est pas parfaitement stable.

• Assurez-vous que le lave-vaisselle a été installé de niveau. Le gicleur cogne contre la vaisselle, ce qui génère du bruit.

• Réorganisez la vaisselle. La vaisselle est recouverte d'un lm jaunâtre ou marron. Il s'agit de taches de café ou de thé.

• Utilisez un programme avec une température plus élevée. Les voyants ne s'allument pas. Le cordon d'alimentation n'est pas branché.

• Vériez que l’appareil est sous tension. La rotation des gicleurs n'est pas uide. Les gicleurs sont obstrués par des particules d'aliments.

• Nettoyez les gicleurs. La vaisselle est recouverte de traces blanches. L'eau est trop dure.

• Assurez-vous que le voyant de remplissage de sel et le réglage de l'adoucisseur sont corrects en fonction de la dureté de l'eau de votre région.

• Assurez-vous que le bouchon du réservoir de sel est correctement serré. Il y a des bulles d'air et des traces de rayures sur le panneau de commande. De l'air pénètre dans le lm de protection, rendant impossible le retrait des marques d'EPS.

• Retirez le lm de protection sur le panneau de commande. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 71 2023-01-13 3:41:48Français72 Dépannage Dépannage Codes d'erreur Si le lave-vaisselle ne parvient pas à effectuer une opération, un code d'information apparaît à l'écran. Consultez le tableau ci-dessous et essayez les propositions. Code Action

• Fermez le robinet d'arrivée d'eau. Accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaisselle. Contactez ensuite un installateur pour effectuer les réparations. Si le problème persiste, contactez un centre de dépannage Samsung local.

Contrôle de l'alimentation en eau

• Vériez si le robinet d'arrivée d'eau est fermé, si l'arrivée d'eau est coupée, ou si le robinet ou tuyau d'arrivée d'eau est gelé(e) ou obstrué(e) par des corps étrangers. Si le problème persiste, contactez un centre de dépannage Samsung local.

Vérication de la communication avec la carte de circuit imprimé

• Communication anormale entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire.

• Si le problème persiste, contactez un centre de maintenance Samsung agréé.

Contrôle du chauffage à haute température

• Contrôle fonctionnel. Avec le lave-vaisselle vide, ajoutez du détergent puis lancez un programme. Si le problème persiste, accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaisselle. Contactez ensuite un centre de dépannage Samsung.

• Le capteur de température est défectueux (court-circuit ou circuit coupé). Si le problème persiste, contactez un centre de maintenance Samsung agréé.

• Fonctionnement anormal de la pompe de lavage. Si le problème persiste, contactez un centre de dépannage Samsung local.

Vérication du moteur de distribution

• Fonctionnement anormal avec l'ensemble de moteur de distribution ou la carte de circuit imprimé principale. Si le problème persiste, contactez un centre de dépannage Samsung local.

Vériez le ltre et le tuyau d'évacuation. S'ils sont bouchés, nettoyez-les. Si le problème persiste, contactez un centre de dépannage Samsung local. Si un code d'information ne cesse d'apparaître sur l'écran, contactez un centre de dépannage Samsung local. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 72 2023-01-13 3:41:48Français 73 Tableau des programmes Tableau des programmes 8500AM – Classe B (DW60A807*, DW60A806*) Cycle AUTO (AUTOMATIQUE) ECO (ÉCO) Intensif Déroulement du cycle Prélavage (45 °C) Lavage principal (55 °C à 65 °C) Rinçage Rinçage à chaud (50 °C à 55 °C) Séchage Fin Prélavage Lavage principal (48 °C) Rinçage Rinçage à chaud (41 °C) Séchage Fin Prélavage (50 °C) Lavage principal (65 °C) Rinçage Rinçage à chaud (58 °C) Séchage Fin Consommation d'eau (litres) 6,5-16,8 8,5 15,6 Consommation électrique (kWh) 0,650-1,500 0,644 1,330 Durée du cycle (minutes)

Cycle Délicat Express 60 * Prélavage Déroulement du cycle Prélavage (40 °C) Lavage principal (50 °C) Rinçage Rinçage à chaud (50 °C) Séchage Fin Prélavage (35 °C) Lavage principal (60 °C) Rinçage (50 °C) Rinçage à chaud (50 °C) Séchage Fin Prélavage Fin Consommation d'eau (litres) 12 14,4 4,1 Consommation électrique (kWh) 0,880 0,855 0,02 Durée du cycle (minutes)

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 73 2023-01-13 3:41:48Français74 Tableau des programmes Tableau des programmes Cycle Auto-nettoyage Cycle téléchargé Silence absolu Casseroles et poêles Déroulement du cycle Prélavage Lavage principal (70 °C) Rinçage Rinçage à chaud (70 °C) Séchage Fin Prélavage (35 °C) Lavage principal (60 °C) Rinçage Rinçage à chaud (55 °C) Séchage Fin Prélavage (50 °C) Lavage principal (68 °C) Rinçage Rinçage à chaud (70 °C) Séchage Fin Consommation d'eau (litres) 13 11,8 20,5 Consommation électrique (kWh) 1,200 1,220 1,840 Durée du cycle (minutes)

Cycle Cycle téléchargé Ustensiles bébé Plastique Déroulement du cycle Rinçage à chaud (70 °C) Séchage Fin Prélavage Lavage principal (60 °C) Rinçage Rinçage à chaud (60 °C) Séchage Fin Consommation d'eau (litres) 6,2 13,1 Consommation électrique (kWh) 0,855 1,110 Durée du cycle (minutes)

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 74 2023-01-13 3:41:48Français 75 Tableau des programmes 8500AM – Classe C (DW60A805*, DW60A804*) Cycle AUTO (AUTOMATIQUE) ECO (ÉCO) Intensif Déroulement du cycle Prélavage (45 °C) Lavage principal (55 °C à 65 °C) Rinçage Rinçage à chaud (50 °C à 55 °C) Séchage Fin Prélavage Lavage principal (50 °C) Rinçage Rinçage à chaud (45 °C) Séchage Fin Prélavage (50 °C) Lavage principal (65 °C) Rinçage Rinçage à chaud (58 °C) Séchage Fin Consommation d'eau (litres) 8,5 à 18 9,8 16,6 Consommation électrique (kWh) 0,850-1,550 0,746 (14 réglages)/ 0,735 (13 réglages) 1,500 Durée du cycle (minutes)

Cycle Délicat Express 60 * Prélavage Déroulement du cycle Prélavage (40 °C) Lavage principal (50 °C) Rinçage (50 °C) Rinçage à chaud (50 °C) Séchage Fin Prélavage (35 °C) Lavage principal (60 °C) Rinçage (50 °C) Rinçage à chaud (50 °C) Séchage Fin Prélavage Fin Consommation d'eau (litres) 13,5 15 4,1 Consommation électrique (kWh) 0,950 0,950 0,020 Durée du cycle (minutes)

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 75 2023-01-13 3:41:48Français76 Tableau des programmes Tableau des programmes Cycle Silence absolu Auto-nettoyage Cycle téléchargé Casseroles et poêles Déroulement du cycle Prélavage (35 °C) Lavage principal (60 °C) Rinçage Rinçage à chaud (55 °C) Séchage Fin Prélavage Lavage principal (70 °C) Rinçage Rinçage à chaud (70 °C) Séchage Fin Prélavage (50 °C) Lavage principal (68 °C) Rinçage (50 °C) Rinçage à chaud (70 °C) Séchage Fin Consommation d'eau (litres) 13 15 21,8 Consommation électrique (kWh) 1,200 1,250 1,860 Durée du cycle (minutes)

Cycle Cycle téléchargé Ustensiles bébé Plastique Déroulement du cycle Rinçage à chaud (70 °C) Séchage Fin Prélavage Lavage principal (60 °C) Rinçage Rinçage à chaud (60 °C) Séchage Fin Consommation d'eau (litres) 3,8 14,4 Consommation électrique (kWh) 0,855 1,125 Durée du cycle (minutes)

• Prélavage : ce cycle n'active ni la fonction Porte automatique, ni le processus de séchage. L'utilisation continue du programme de prélavage pendant une période prolongée n'est pas recommandée. Cela peut réduire le niveau de performances de l'adoucisseur d'eau. REMARQUE

• La durée du programme varie en fonction des options que vous ajoutez, de la pression et de la température de l'eau fournie.

• Le lave-vaisselle évacue l'eau résiduelle automatiquement s'il n'a pas été utilisé au cours des 5 derniers jours.

• La consommation électrique dépend de la température de l'eau et/ou de la charge. Lorsque le produit de rinçage est épuisé, la durée et la température peuvent légèrement augmenter.

• Si aucun produit de rinçage n'est utilisé, la durée du programme et la température peuvent légèrement augmenter. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 76 2023-01-13 3:41:49Français 77 Annexe Annexe Transport/déplacement Assurez-vous que le lave-vaisselle est vide et que les pièces sont bien serrées. Vidangez d'abord le lave- vaisselle comme suit.

1. Ouvrez la porte et allumez le lave-vaisselle.

2. Sélectionnez et lancez le programme ECO (ÉCO).

3. Appuyez sur START (DÉPART), puis fermez la porte.

4. Lorsque le programme est terminé, ouvrez la porte au bout de 5 secondes.

5. Maintenez le bouton START (DÉPART) enfoncé pendant 3 secondes pour évacuer l'eau.

6. Refermez la porte.

7. Lorsque le processus de vidange est terminé, ouvrez la porte.

8. Éteignez le lave-vaisselle et fermez le robinet d'arrivée d'eau.

9. Débranchez le tuyau d'eau et le tuyau d'évacuation.

ATTENTION Ne secouez pas et ne faites pas vaciller le lave-vaisselle pendant que vous le déplacez. De l'eau résiduelle peut couler du lave-vaisselle. Protection contre le gel Si vous laissez le lave-vaisselle dans un endroit sujet au gel pendant une période prolongée, assurez-vous de vider le lave-vaisselle. Pour plus de détails, reportez-vous à la section « Transport/ déplacement ». Mise au rebut du lave-vaisselle et préservation de l'environnement Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter votre réglementation locale relative à l'élimination des déchets. Coupez le cordon d'alimentation de sorte que l'appareil ne puisse pas être connecté à une source d'alimentation. Retirez la porte an d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de l'appareil. Informations complémentaires relatives à l’écoconception Vous trouverez des informations relatives à l’écoconception en consultant le manuel d’utilisation sur www.samsung.com/support. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 77 2023-01-13 3:41:49Français78 Annexe Annexe Caractéristiques techniques MODÈLE DW60A807*F* DW60A806*F* DW60A805*F* DW60A804*F* DW60A807*U* DW60A806*U* DW60A805*U* DW60A804*U* DW60A807*BB DW60A806*BB DW60A805*BB DW60A804*BB DW60A807*IB DW60A806*IB DW60A805*IB DW60A804*IB Type Non encastrable Sous plan de travail Complètement encastrable Complètement encastrable (coulissant) Alimentation électrique 220 à 240 V

, 50 Hz Pression de l'eau 0,04 à 1,0 MPa Capacité de lavage DW60A807* Réglages 14 couverts DW60A806* Réglages 14 couverts DW60A805* Réglages 14 couverts DW60A804* 13 couverts Puissance nominale 1 760 à 2 100 W Dimensions (Largeur x Profondeur x Hauteur) 598 × 600 × 845 mm 598 × 570 × 815 mm 598 × 550 × 815 mm Poids (déballé) 52,5 kg (modèles 806*) 50,5 kg (modèles 805*) 51 kg (modèles 804*) 44,5 kg (modèles 807*) 42,5 kg (modèles 805*) 43,5 kg (modèles 807*) 43 kg (modèles 806*) 40,5 kg (modèles 805*) 40 kg (modèles 804*) 43,5 kg (modèles 806*) 40 kg (modèles 804*) Poids (emballé) 57 kg (modèles 806*) 55,5 kg (modèles 805*) 56,5 kg (modèles 804*) 51,5 kg (modèles 807*) 49 kg (modèles 805*) 49,5 kg (modèles 807*) 49,5 kg (modèles 806*) 47 kg (modèles 805*) 45,5 kg (modèles 804*) 50 kg (modèles 806*) 46 kg (modèles 804*) DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 78 2023-01-13 3:41:49Français 79 Pour le test standard Pour le test standard REMARQUE Les informations pour le test de comparaison gurent ci-dessous. Modèles DW60A807*/DW60A806*/DW60A805*

• Capacité de lavage : 14 couverts

• Norme de test : EN 60436

• Position du panier supérieur : en position basse

• Cycle de lavage : ECO (ÉCO)

• Options supplémentaires : aucune

• Réglage du produit de rinçage : F4

• Réglage du niveau de dureté de l'eau : H3

• Dose de détergent standard : lavage principal, 22 g

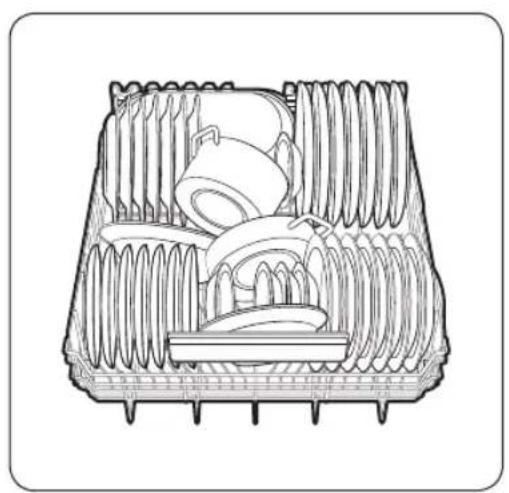

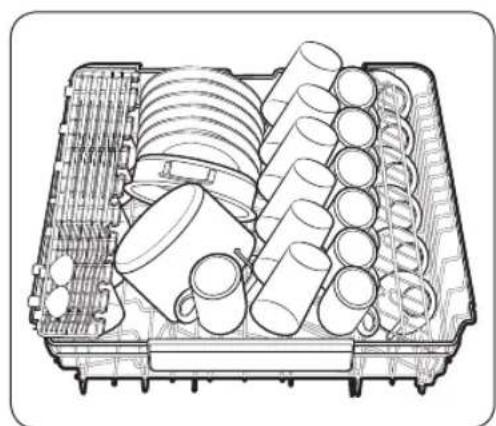

• Pour la disposition des objets, reportez-vous aux gures ci-dessous 1. Tasses2. Soucoupes3. Verres4. Mugs5. Cocottes en verre6. Petits bols7. Assiettes à dessert8. Assiettes-repas9. Assiettes creuses10. Plat ovale11. Assiettes à dessert en mélamine12. Cocotte en mélamine13. Petite casserole14. Plat à fourPanier supérieur

1. Cuillères à soupe 2. Fourchettes3. Couteaux 4. Cuillères à café5. Cuillères à dessert 6. Cuillères de service7. Fourchettes de service 8. LouchesPanier à couverts

• Capacité de lavage : 13 couverts

• Norme de test : EN 60436

• Position du panier supérieur : en position basse

• Cycle de lavage : ECO (ÉCO)

• Options supplémentaires : aucune

• Réglage du produit de rinçage : F4

• Réglage du niveau de dureté de l'eau : H3

• Dose de détergent standard : lavage principal, 21 g

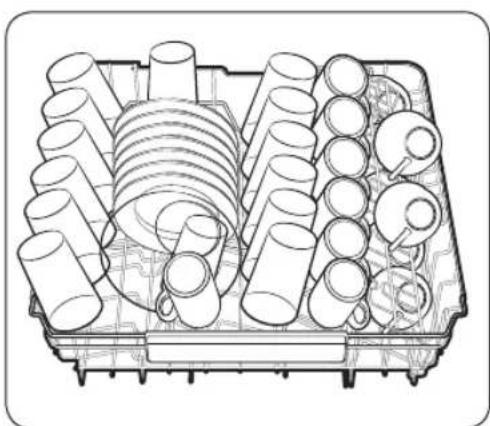

• Pour la disposition des objets, reportez-vous aux gures ci-dessous 1. Tasses2. Soucoupes3. Verres4. Mugs5. Plat à four6. Petite casserole7. Assiettes à dessert8. Assiettes-repas9. Assiettes creuses10. Plat ovale11. Assiettes à dessert en mélamine12. Cocotte en mélamine13. Cocottes en verre14. Bols à dessert15. Panier à couvertsPanier supérieur

1. Cuillères à soupe 2. Fourchettes3. Couteaux 4. Cuillères à café5. Cuillères à dessert 6. Cuillères de service7. Fourchettes de service 8. LouchesPanier à couverts
