GEBRUIKSAANWIJZING DW60A8050BB SAMSUNG

Chamada para a rede xa nacional Dias úteis das 9h às 20h www.samsung.com/pt/support SPAIN 91 175 00 15 www.samsung.com/es/support SWEDEN 0771-400 300 www.samsung.com/se/support SWITZERLAND 0800 726 786 www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) UK 0333 000 0333 www.samsung.com/uk/support IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support DD81-03206A-05 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_FR.indd 84 2023-01-13 3:41:51Vaatwasser Gebruikershandleiding DW60A807*/DW60A806*/DW60A805*/ DW60A804*-series DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 1 2023-01-13 3:39:51Nederlands2 Inhoud Inhoud Veiligheidsinformatie 4 Wat u moet weten over de veiligheidsvoorschriften 4 Belangrijke veiligheidssymbolen 4 WEEE-gerelateerde instructies 5 Belangrijke veiligheidsvoorschriften 6 Instructies voor het gebruik van de vaatwasser 8 Instructies voor het beschermen van uw kinderen 9 Instructies voor het installeren van de vaatwasser 10 Installatie 13 Wat is inbegrepen 13 Montagevereisten 16 Stappenplan installatie 18 Plint 33 Informatielampje 35 Schopplaat (DW60A80**U*-serie) 36 SmartThings (alleen bepaalde modellen) 37 Mededeling open source 41 Voor u begint 42 De vaatwasser in een oogopslag 42 Voorwerpen die ongeschikt zijn voor de vaatwasser 44 Standaard gebruik van de rekken 45 Vaatwasmiddeldispenser 50 Spoelmiddelreservoir 52 Zoutreservoir 53 Gevoeligheid van het touchpad 54 Instelmodus 55 Functies 57 Bedieningspaneel 57 Programma-overzicht 59 Eenvoudig starten 61 Zoutreservoir 62 Uitgestelde start 64 Bedieningsvergrendeling 64 Onderhoud 65 Schoonmaken 65 Langdurig onderhoud 68 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 2 2023-01-13 3:39:51Nederlands 3 Inhoud Problemen oplossen 69 Controlepunten 69 Informatiecodes 72 Vaatwasprogramma's 73 Bijlage 77 Transport/verplaatsen 77 Vorstbeveiliging 77 De vaatwasser op een milieuvriendelijke wijze afdanken 77 Voor meer informatie over ecodesign 77 Specicaties 78 Voor standaardtest 79 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 3 2023-01-13 3:39:51Nederlands4 Veiligheidsinformatie Veiligheidsinformatie Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw vaatwasmachine. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt. Wat u moet weten over de veiligheidsvoorschriften Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zijn uitgebreide mogelijkheden en functies op veilige en efciënte wijze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen voor de doeleinden waarvoor het is ontworpen, zoals beschreven in deze gebruikershandleiding. In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw eigen verantwoordelijkheid om uw gezond verstand te gebruiken en voorzichtig te zijn bij de installatie, de bediening en het onderhoud van uw vaatwasser. Omdat de volgende gebruiksaanwijzingen van toepassing zijn op meerdere modellen, kunnen de specicaties van uw vaatwasser enigszins afwijken van de specicaties die in deze handleiding worden omschreven en zijn mogelijk niet alle waarschuwingen van toepassing. Neem contact op met het dichtstbijzijnde servicecentrum als u vragen of opmerkingen hebt of ga naar www.samsung.com voor online ondersteuning en informatie. Belangrijke veiligheidssymbolen Waar staan de pictogrammen en tekens in deze gebruikershandleiding voor: WAARSCHUWING Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel, een dodelijke aoop en/of materiële schade. LET OP Gevaar of onveilige handelingen die kunnen leiden tot persoonlijk letsel en/of materiële schade. OPMERKING Geeft aan dat er risico bestaat op persoonlijk letsel of materiële schade. Deze waarschuwingssymbolen dienen om persoonlijk letsel van uzelf en van anderen te voorkomen. Volg ze nauwgezet op. Bewaar deze instructies op een veilige plek en zorg ervoor dat nieuwe gebruikers vertrouwd zijn met de inhoud. Geef de instructies door aan een eventuele toekomstige eigenaar. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 4 2023-01-13 3:39:51Nederlands 5 Veiligheidsinformatie WEEE-gerelateerde instructies Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Ga voor informatie over de milieuverbintenissen en productspecieke wettelijke verplichtingen van Samsung, bijv. REACH, WEEE, batterijen naar onze duurzaamheidspagina via Samsung.com DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 5 2023-01-13 3:39:51Nederlands6 Veiligheidsinformatie Veiligheidsinformatie Belangrijke veiligheidsvoorschriften Om de kans op brand, elektrische schokken of persoonlijk letsel bij het gebruik van uw apparaat te verminderen, dient u de veiligheidsvoorschriften te volgen, waaronder de volgende:

1. Dit apparaat mag niet worden gebruikt door personen

(waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen van iemand die verantwoordelijk is voor hun veiligheid.

2. Dit apparaat kan door kinderen vanaf 8 jaar en door personen

met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen zonder toezicht niet worden uitgevoerd door kinderen.

3. Kinderen mogen het apparaat uitsluitend onder toezicht

gebruiken. Dit om te voorkomen dat ze ermee gaan spelen.

4. Als de stroomkabel is beschadigd, moet deze uit

veiligheidsoverwegingen door de fabrikant, diens onderhoudsmonteur of een vergelijkbaar bevoegde persoon worden vervangen.

5. De nieuwe slangen die bij het apparaat worden geleverd moeten

worden gebruikt, en de oude slangen mogen niet worden hergebruikt. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 6 2023-01-13 3:39:51Nederlands 7 Veiligheidsinformatie

6. Zorg er bij apparaten met ventilatieopeningen aan de onderzijde

voor dat deze openingen niet worden geblokkeerd door vloerbedekking.

7. Houd kinderen jonger dan 3 jaar uit de buurt van de vaatwasser,

tenzij doorlopend toezicht wordt gehouden.

8. LET OP: Om gevaar als gevolg van het onbedoeld opnieuw

instellen van een thermische zekering te vermijden, mag dit apparaat niet worden gebruikt in combinatie met een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het elektriciteitsbedrijf wordt in- en uitgeschakeld.

9. WAARSCHUWING: Messen en ander bestek met scherpe punten

moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd. Dit apparaat is bedoeld om te worden gebruikt in huishoudens en soortgelijke toepassingen zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;

• door gasten in hotels, motels en andere verblijfsaccommodaties;

• in bed and breakfast-achtige omgevingen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 7 2023-01-13 3:39:51Nederlands8 Veiligheidsinformatie Veiligheidsinformatie Instructies voor het gebruik van de vaatwasser Deze vaatwasser is niet ontworpen voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en andere soortgelijk werk- en woonomgevingen, zoals:

• kantoren en showrooms; en door bewoners in voorzieningen als:

• jeugdherbergen en pensions. De vaatwasser mag uitsluitend als huishoudelijk apparaat worden gebruikt, zoals uiteengezet in deze gebruikershandleiding, voor het reinigen van huishoudelijk vaatwerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlijk zijn. De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van onjuist gebruik of onjuiste bediening. Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Vaatwasmiddel niet inademen of innemen. Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeslikt of ingeademd. Laat de deur niet onnodig open staan. U zou erover kunnen vallen. Ga niet op de geopende deur zitten of leunen. Hierdoor kan de vaatwasser kantelen en beschadigd raken en kunt u gewond raken. Gebruik uitsluitend was- en spoelmiddelen die speciek zijn samengesteld voor huishoudelijke vaatwassers. Gebruik geen afwasmiddel. Gebruik geen sterk zure reinigingsmiddelen. Vul het spoelmiddelreservoir niet met waspoeder of vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken. Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelijk onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder. In een apparaat met een bestekmand (afhankelijk van het model) wordt het bestek beter gereinigd en gedroogd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen en vorken enz. echter het beste met de handgreep naar boven plaatsen. Plastic voorwerpen die niet bestand zijn tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zijn voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u vaatwasmiddel toevoegt. Veeg de dispenser indien nodig droog. Vaatwasmiddel gaat klonteren als u het in een vochtige dispenser plaatst, waardoor het mogelijk niet goed wordt verspreid. Messen en ander bestek met scherpe punten moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 8 2023-01-13 3:39:51Nederlands 9 Veiligheidsinformatie Instructies voor het beschermen van uw kinderen Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zijn zich niet bewust van de mogelijke gevaren hiervan. Wanneer u in de keuken werkt, moet er altijd toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten. Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen zonder toezicht niet worden uitgevoerd door kinderen. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelijk is uitgelegd hoe het apparaat moet worden bediend, ze in staat zijn om het apparaat op een veilige manier te gebruiken en ze zich bewust zijn van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende en bijtende ingrediënten die een brandend gevoel in de mond, neus en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 9 2023-01-13 3:39:51Nederlands10 Veiligheidsinformatie Veiligheidsinformatie Instructies voor het installeren van de vaatwasser Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd makkelijk bereikbaar zijn, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Raadpleeg het gedeelte "De vaatwasser in een oogopslag" op pagina 42.) Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zijn ingesteld. Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Raadpleeg bij twijfel een erkende elektricien. De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een effectief aardingssysteem. Het is zeer belangrijk dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twijfel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelijk voor de gevolgen van een ondeugdelijk aardingssysteem (bv. een elektrische schok). Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bv. door overhittingsgevaar). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 10 2023-01-13 3:39:51Nederlands 11 Veiligheidsinformatie De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is. Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en lokale veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwaliceerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelijk voor ongeautoriseerd werk. Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan:

• De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding.

• De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zijn, worden vervangen.

• De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bv. tijdens vakanties).

• Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blijven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hiervoor niet aansprakelijk worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altijd af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact). Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrijgbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een erkende onderhoudsmonteur. In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tijde goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 11 2023-01-13 3:39:51Nederlands12 Veiligheidsinformatie Veiligheidsinformatie In het geval van een defect of voor reinigingsdoeleinden, kan het apparaat alleen volledig worden losgekoppeld van de stroomvoorziening als:

• het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of

• de netvoeding is uitgeschakeld, of

• de hoofdzekering van de netvoeding is verwijderd, of

• de schroefzekering is verwijderd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wijze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant. Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlijk en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen. Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij, zodat er een goede ventilatie mogelijk is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan. Controleer of het hardheidsniveau van de afwasmachine correct is ingesteld voor uw regio. (Raadpleeg het gedeelte "Zoutreservoir" op pagina 53.) Raadpleeg www.samsung.com/support voor meer informatie over materialen en reparatie. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 12 2023-01-13 3:39:51Nederlands 13 Installatie Installatie Wat is inbegrepen Zorg ervoor dat alle onderdelen aanwezig zijn in de productverpakking. Hebt u een vraag over de vaatwasser of de onderdelen, neem dan contact op met een Samsung-klantenservice of met uw dealer. Het werkelijke uiterlijk van de vaatwasser kan verschillen, afhankelijk van het model en het land. LET OP Houd na het uitpakken van de vaatwasser verpakkingsmaterialen buiten het bereik van kinderen om hun veiligheid te garanderen. FBI-modellen (volledig ingebouwd, DW60A80**BB) Bovenbeugel (2) Ø4 X 14 schroef (10) Beschermende condensatiesticker (1) Plastic kapje (2) Ø3,5 X 45 schroef (4) Ø3,5 X 16 schroef (2) Deurbeugel (2) Subvoet (3) Aangepaste paneelxeerder (houten paneelhouders, 2) Ø3,5 X 25 schroef (2) Ø3,9 X 13 schroef (4) Zijbekleding bovenkant (1) (DW60A804***, DW60A805***) DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 13 2023-01-13 3:39:52Nederlands14 Installatie Installatie FBI-modellen (sleepdeur, DW60A80**IB) Bovenbeugel (2) Ø4 X 14 schroef (14) Beschermende condensatiesticker (1) Plastic kapje (2) Maatpaneelbevestiging (2) Ø3,5 X 16 schroef (2) Subvoet (3) Maatpaneelbevestiging (2) Ø3,9 X 13 schroef (4) Zijbekleding bovenkant (1) (DW60A804***, DW60A805***) BU-modellen (onderbouw, DW60A80**U*) Bovenbeugels (2) Ø4 X 14 schroef (2) Subvoet (3) Ø3,5 X 16 schroef (2) Stootplaatbeugels (2) Stootplaat Plastic kapje (2) Stootplaatbout (4) Stootplaatmoer (4) Beschermingssticker (1) Ø3,9 X 13 schroef (4) Zijbekleding bovenkant (1) (DW60A804***, DW60A805***) DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 14 2023-01-13 3:39:53Nederlands 15 Installatie Montageset (niet meegeleverd) Slangklem Benodigd gereedschap (niet meegeleverd) Veiligheidsbril Handschoenen Zaklamp Sleutel (22 mm) voor de voorste voet Torx T15 Tangen Kniptang Meetlint Potlood Kruiskopschroevendraaier Platte schroevendraaier Snijmes Niveau Gatzaag (80-100 mm) Oorklemtang DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 15 2023-01-13 3:39:54Nederlands16 Installatie Installatie Montagevereisten Om het risico van brand, elektrische schokken of persoonlijk letsel te voorkomen, moeten alle bedrading en aarding worden uitgevoerd door een gekwaliceerde monteur. Voeding

• Een afzonderlijke 220-240 V

, 50 Hz spanningsgroep speciaal voor de vaatwasser.

• Stopcontact met een maximaal toelaatbare stroom van 16 A (11 A maximum voor de vaatwasmachine) WAARSCHUWING

• Gebruik geen verlengsnoer.

• Gebruik alleen de stekker die bij de vaatwasser is geleverd.

• Controleer na de installatie of de stekker niet wordt geknikt of is beschadigd. Aarding Voor permanente aarding moet de vaatwasser goed geaard worden met een geaarde metalen of permanente bedrading. De aardleiding moet worden uitgevoerd met de circuitgeleiders en dan verbonden met de aardingsklem of lood op de vaatwasmachine. WAARSCHUWING

• Sluit de aardleiding niet aan op plastic sanitair, gasleidingen of warmwaterleidingen. Onjuist aangesloten aardgeleiders kunnen een elektrische schok veroorzaken.

• Breng geen wijzigingen aan in de stekker van de vaatwasser. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien. Watertoevoer

• De watertoevoerleiding moet waterdruk ondersteunen tussen 0,04 en 1 MPa.

• Watertemperatuur moet lager zijn dan 60 °C.

• De kraan moet worden voorzien van uitwendig draad van 3/4 inch. Om het risico op lekken te verminderen:

• Zorg ervoor dat de kraan makkelijk toegankelijk is.

• Draai de kraan dicht wanneer de vaatwasser niet wordt gebruikt.

• Controleer regelmatig of er geen lekken in de waterslangkoppelingen zijn.

• Om een lek te dichten moeten de waterlijnverbindingen en andere verbindingen worden afgedicht met teontape of een afdichtmiddel. Aqua Stop De Aqua Stop is een elektrisch onderdeel dat is ontworpen om lekkage te voorkomen. De Aqua Stop is wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af. LET OP

• Behandel de Aqua Stop met zorg.

• Zorg dat u de watertoevoerslang die op de Aqua Stop wordt aangesloten, niet draait of knikt. Als de Aqua Stop beschadigd is, zet de waterkranen uit en haal de stekker onmiddellijk uit het stopcontact. Neem dan contact op met Samsung- klantenservice of een gekwaliceerd monteur. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 16 2023-01-13 3:39:54Nederlands 17 Installatie Afvoer Als u een speciale afvoersysteem de vaatwasser gebruikt, sluit u de afvoerslang aan op een afvoersysteem dat zich tussen de 30 cm tot 70 cm boven de grond bevindt. Wanneer de afvoerslang hoger dan 80 cm boven de grond wordt aangesloten, kan water in de vaatwasser terugstromen. Ondergrond Voor de veiligheid moet uw vaatwasser worden geïnstalleerd op een stevige ondergrond. Houten vloeren moeten mogelijk worden verstevigd om de trillingen te minimaliseren. Vermijd installatie op tapijt of zachte tegels. Tapijt en zachte tegels kunnen trillingen veroorzaken, waardoor uw vaatwasser tijdens het gebruik enigszins kan gaan bewegen. WAARSCHUWING Gebruik de vaatwasser niet op een slecht ondersteunde structuur. Omgevingstemperatuur Installeer de vaatwasser niet op een locatie waar het kan vriezen. De vaatwasser behoudt steeds wat water in de waterklep, pomp en slang. Als het water bevriest in de vaatwasmachine of slangen, kunnen de vaatwasser en de onderdelen worden beschadigd. Proefdraaien Na installatie van de vaatwasser voert u het Snel-programma uit om te controleren of de vaatwasser goed is geïnstalleerd. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 17 2023-01-13 3:39:54Nederlands18 Installatie Installatie Stappenplan installatie De installatieprocedure kan verschillen afhankelijk van het model. STAP 1 Kies een locatie

Selecteer een locatie die voldoet aan de volgende voorwaarden.

• De locatie moet een stevige ondergrond hebben die het gewicht van de vaatwasser kan dragen.

• De locatie moet zich in de buurt van een gootsteen bevinden en watertoevoer, afvoersysteem en stopcontact moeten makkelijk bereikbaar zijn.

• U moet de vaat op de desbetreffende locatie eenvoudig in de vaatwasser kunnen plaatsen.

• Er moet voldoende ruimte zijn om de deur van de vaatwasser te kunnen openen en er moet voldoende ruimte tussen de vaatwasser en de keukenkastjes zijn.

• De achtermuur mag geen obstakels bevatten. Installatie op een nieuwe locatie Als u de vaatwasser op een nieuwe locatie installeert, volgt u deze instructies voordat u de vaatwasser installeert.

1. Gebruik een klokboor om een gat in de zijkant

van het keukenkastje te boren waarin zich de gootsteen bevindt (A).

2. Als de onderkant van het gootsteenkastje zich

boven de keukenvloer bevindt en hoger ligt dan de aansluitingen op de vaatwasser, boort u zowel een gat in de onderkant van het gootsteenkastje als in de zijkant van het kastje (B). OPMERKING

• Controleer bij het vervangen van een oude vaatwasser de bestaande verbindingen voor compatibiliteit met de nieuwe vaatwasser en vervang de verbindingen als dat nodig is.

• Mogelijk moet een gat worden gemaakt in de tegenoverliggende zijde van de kast afhankelijk van de plaats van het stopcontact. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 18 2023-01-13 3:39:54Nederlands 19 Installatie Kastafmetingen

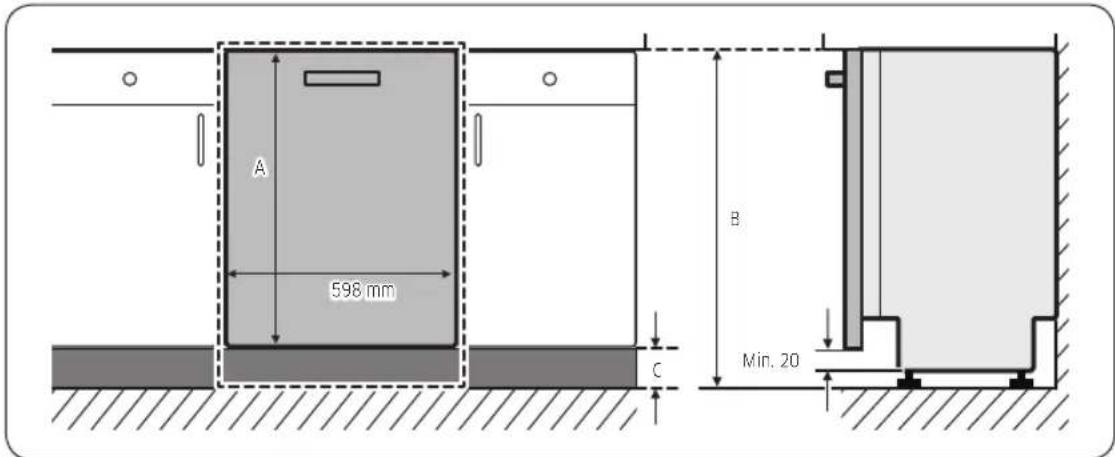

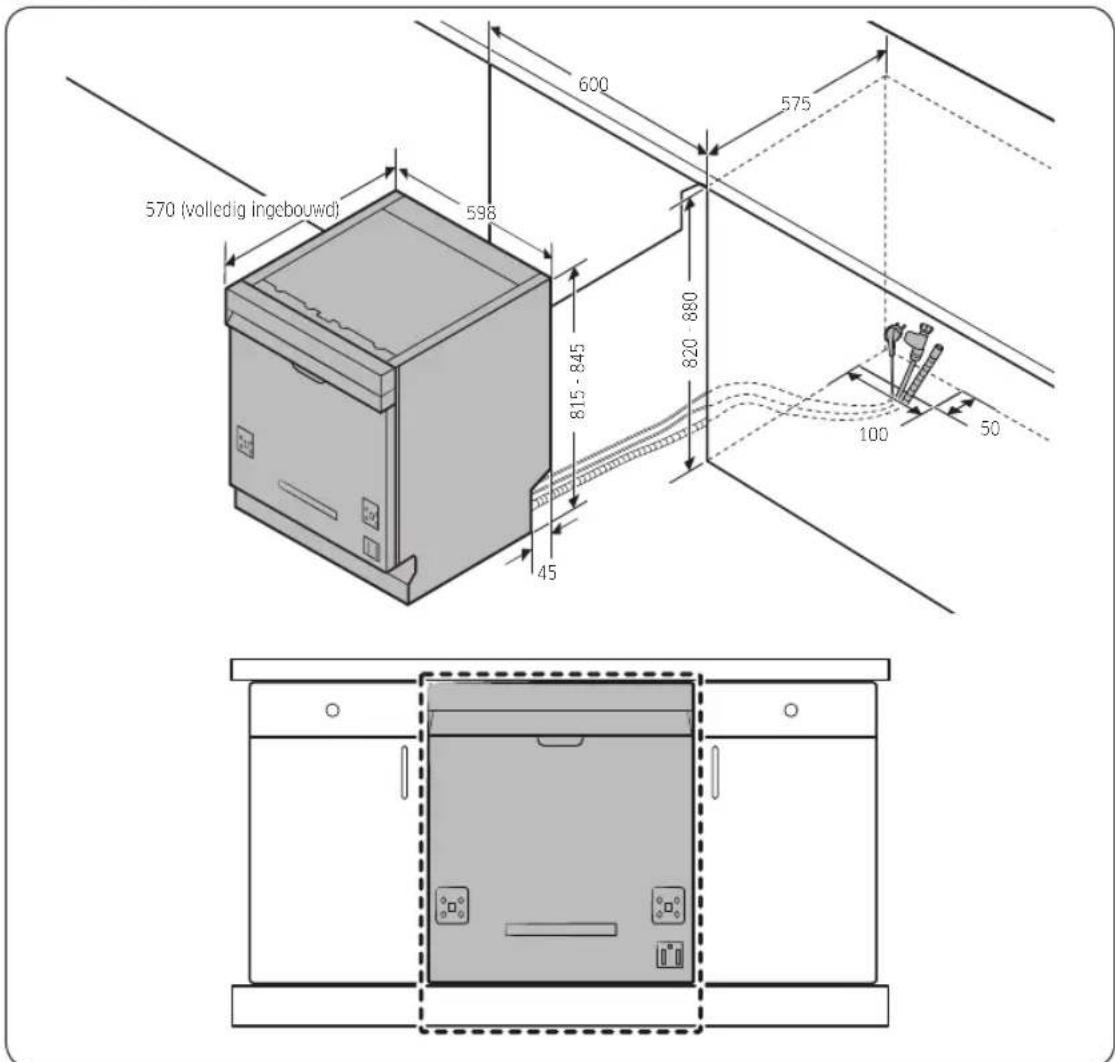

570 (volledig ingebouwd)

OPMERKING Controleer of de afstand tussen de vloer en de onderkant van het werkblad meer dan 850 mm is. Als dat het geval is, plaatst dan de subvoet die in de installatiekit is meegeleverd. Lees het volgende gedeelte voor meer informatie. Als de afstand kleiner dan is 850 mm, ga dan verder met STAP 3. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 19 2023-01-13 3:39:54Nederlands20 Installatie Installatie STAP 2 De subvoet plaatsen (behalve vrijstaand model) Als de afstand tussen de vloer en de onderkant van het werkblad meer dan 850 mm is, plaatst u de subvoet in het gat aan de onderkant van de vaatwasser voordat u de installatie start.

1. Leg de vaatwasser op zijn rug.

LET OP Lag de vaatwasser niet op zijn kant. Er kan water lekken.

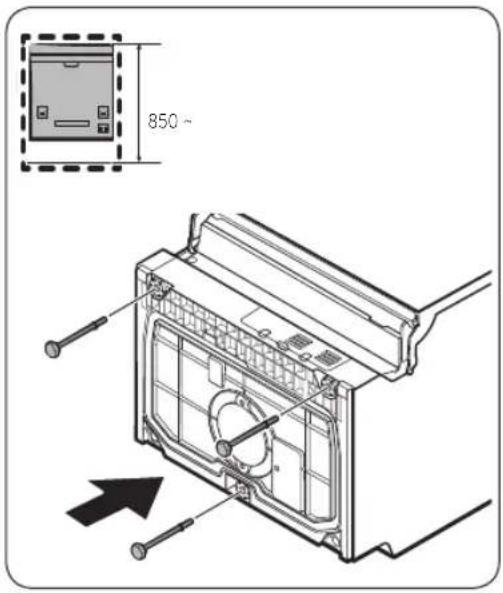

2. Ga naar de subvoet in de installatiekit en plaats

dan de subvoet in de opening aan de bodem van de vaatwasser zoals afgebeeld. STAP 3 Controleer waterlijn.

• De waterlijndruk moet tussen de 0,04 en 1,0 MPa liggen.

• Zorg ervoor dat de temperatuur van het water niet meer dan 60 °C is. Bij warm water boven 60 °C kan de machine defect raken.

• Zorg ervoor dat de watertoevoerkraan is dichtgedraaid voordat u de vaatwasser aansluit op de waterleiding. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 20 2023-01-13 3:39:54Nederlands 21 Installatie STAP 4 Orden de slangen

1. Reinig de onderkant van het aanrecht.

3. Trek de stekker, de waterslang en de afvoerslang

door de afvoerput. LET OP

• Let erop dat de stekker of de slangen niet worden geknikt of dat iemand erop gaat staan.

• Verwijder niet het bruine papier aan de achterkant van de vaatwasser. Het papier wordt gebruikt om de achterzijde tegen de wand schoon te houden. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 21 2023-01-13 3:39:55Nederlands22 Installatie Installatie STAP 5 Installeer het maatpaneel (voor volledig ingebouwde modellen) FBI-modellen (volledig ingebouwd, DW60A80**BB)

1. Plaats de montagemal op de achterkant van het

maatpaneel en bevestig deze tijdelijk met behulp van transparante tape. Merk op dat de achterkant van het maatpaneel wordt bevestigd aan de deur van de vaatwasser. LET OP

• Het boveneinde van het maatpaneel moet worden afgestemd op het boveneinde van de montagemal.

• Gebruik een maatpaneel tussen 3 en 7 kg.

• De dikte van het aangepaste paneel is maximaal 20 mm.

2. Markeer 14 punten aangegeven op de

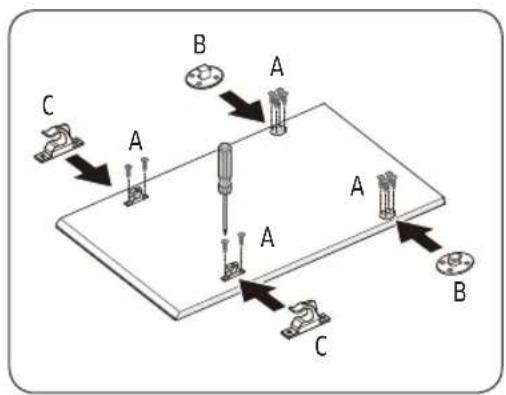

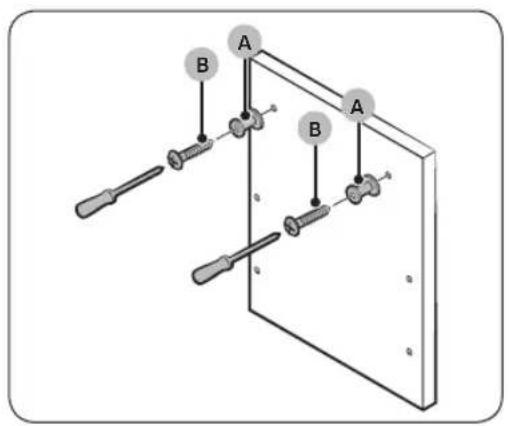

3. Verwijder de montagemal en draai de

bevestigingsmiddelen voor het maatpaneel (A) vast met 2 schroeven (B, Ø3,5 X 25) zoals weergegeven in de guur. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 22 2023-01-13 3:39:55Nederlands 23 Installatie

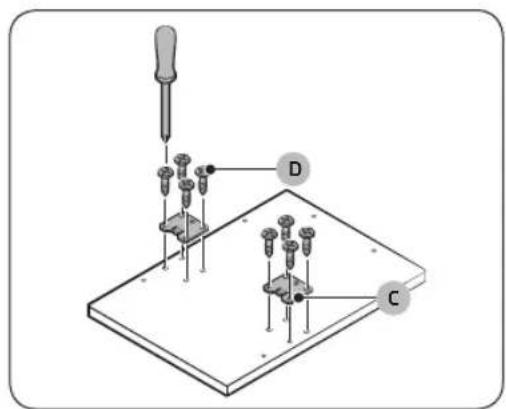

4. Zet de deurbeugel (C) vast met 8 schroeven

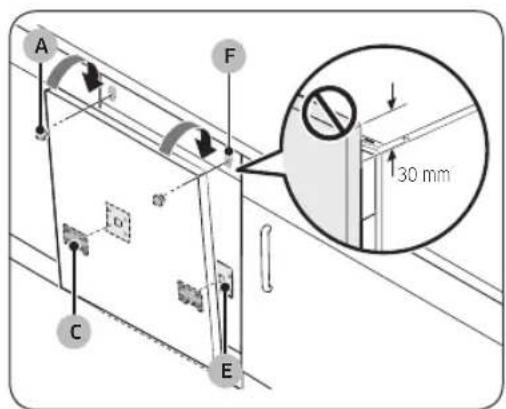

5. Plaats de deur beugels (C) op het maatpaneel aan

de gaten (E) op de deur van vaatwasser om het maatpaneel vast te zetten.

6. Houd het maatpaneel vast en

bevestig deze aan de deur en steek de maatpaneelbevestigingsmiddelen (A) in de openingen (F) zoals weergegeven in de guur.

7. Duw het maatpaneel omlaag om het vast te

zetten. LET OP Laat het maatpaneel niet meer dan 30 mm boven de top van de afwasmachine uitkomen. UPDOWN

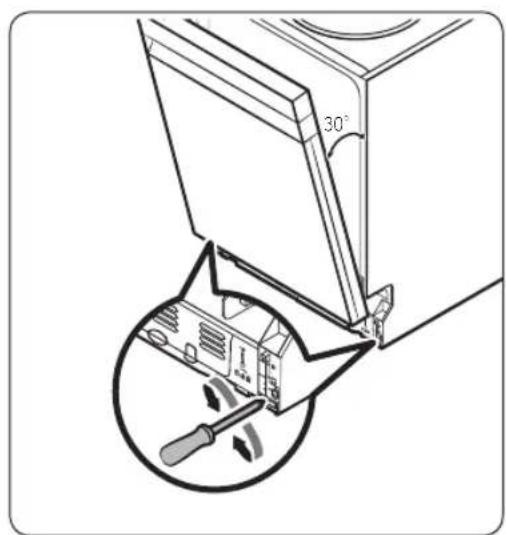

geopend is met een hoek van circa 30 graden. De deur moet zijn positie behouden en mag niet open vallen. LET OP

• Pas het veerniveau niet aan wanneer de deur helemaal geopend is.

• Als het maatpaneel meer dan 7 kg weegt, kan de deur open vallen.

• Het gebruik van maatpanelen van meer dan 7 kg wordt afgeraden. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 23 2023-01-13 3:39:55Nederlands24 Installatie Installatie

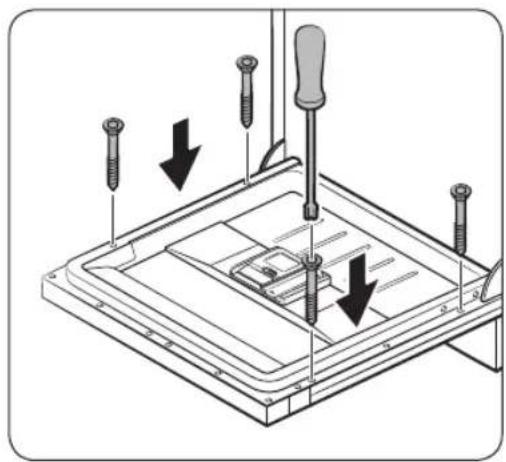

9. Open de vaatwasserdeur en verwijder de

4 schroeven. LET OP Wees voorzichtig met het openen van de deur. De deur kan onverwacht open- of dichtgaan als het veerniveau niet goed is afgesteld, met risico op lichamelijk letsel.

10. Bevestig het maatpaneel om de deur vast te

zetten met de 4 schroeven (Ø3,5 x 45). DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 24 2023-01-13 3:39:55Nederlands 25 Installatie FBI-modellen (FBI-sleepdeur, DW60A80**IB) Dit model vaatwasser is uitgerust met een systeem voor automatische balancering in de deur. Het heeft een sleepdeur-scharnier, ideaal voor keukens zonder plinten of installatie boven een lage kast. De hoogte van het maatpaneel (A) kan tussen minimaal 670 mm en maximaal 800 mm liggen, afhankelijk van de installatieomgeving. Het gewicht van het maatpaneel mag niet meer dan 10 kg zijn. Raadpleeg de tabel voor de hoogte (C) in relatie tot de hoogte van de kast (B) en bepaal vervolgens de hoogte van het maatpaneel. 598 mm Min. 20

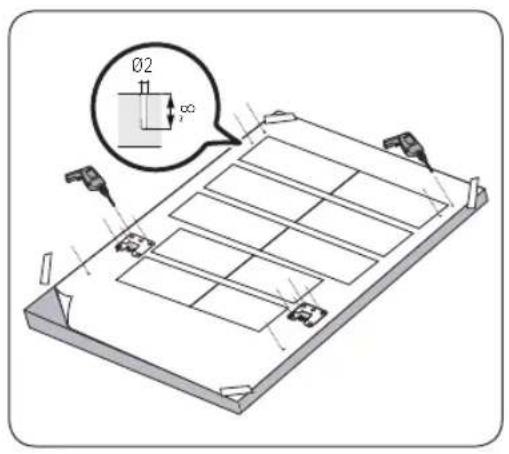

1. Plaats de montagemal op de achterkant van het

maatpaneel en bevestig deze tijdelijk met behulp van transparante tape. Merk op dat de achterkant van het maatpaneel wordt bevestigd aan de deur van de vaatwasser.

2. Markeer 4 punten aangegeven op de

montagemal. OPMERKING De hoogte van het maatpaneel kan tussen minimaal 670 mm en maximaal 800 mm liggen, afhankelijk van de installatieomgeving. LET OP Het gewicht van het maatpaneel mag niet meer dan 10 kg zijn. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 25 2023-01-13 3:39:55Nederlands26 Installatie Installatie

3. Verwijder de montagemal en draai de

maatpaneelbevestigingen (B), (C) vast met 12 schroeven (A) zoals weergegeven in de afbeelding.

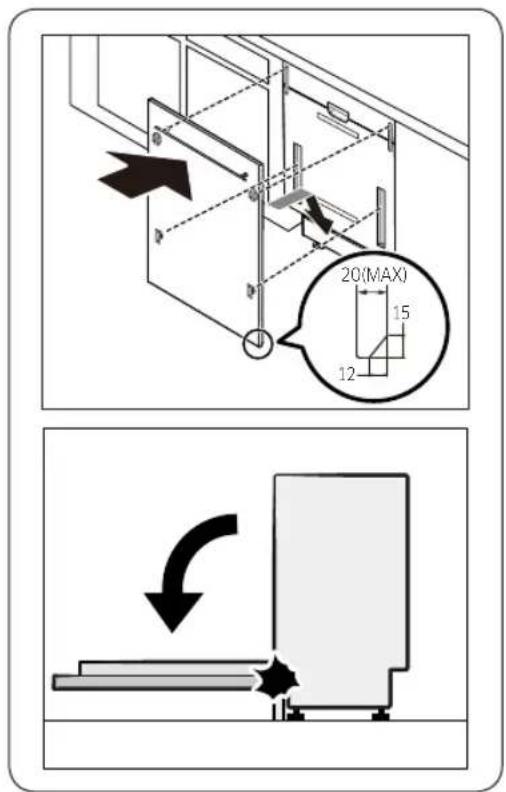

4. Houd het maatpaneel vast, bevestig dit aan de

deur en steek de maatpaneelbevestigingen in de overeenkomende gaten in de deur. LET OP Gebruik een maatpaneel tussen 4 en 10 kg. Zorg ervoor dat de plint de deur van de vaatwasser niet in de weg zit bij het volledig openen en sluiten. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 26 2023-01-13 3:39:56Nederlands 27 Installatie STAP 6 Monteer de zijbekleding U kunt de zijbekleding gebruiken om het geluidsniveau te verminderen.

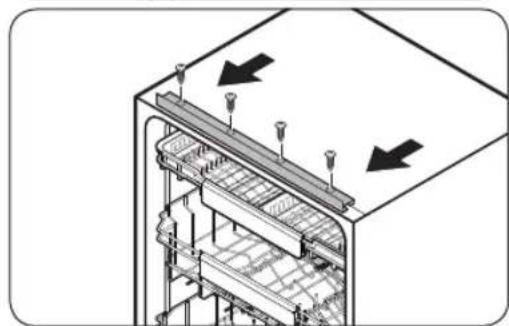

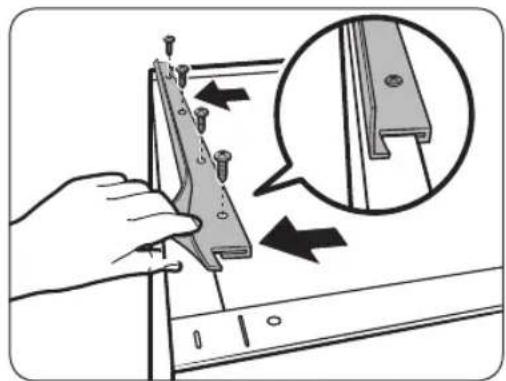

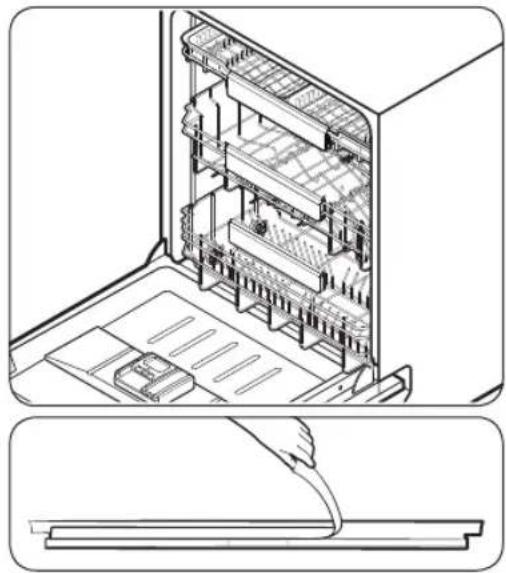

1. Verwijder de beschermende laag van het

dubbelzijdig plakband aan de achterkant van de zijbekleding om de zijbekleding aan de bovenkant te installeren.

2. Steek de haakvorm van de bekleding in de

achterzijde van de beugel op de trommel.

3. Draai de meegeleverde schroeven vast in de vier

gaten. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 27 2023-01-13 3:39:58Nederlands28 Installatie Installatie STAP 7 Zet de vaatwasser waterpas 0-30 mm 0-60 mm Normaal Hoge keuken (plaats de subvoet) U kunt de hoogte van de vaatwasser aanpassen om deze waterpas te zetten. Merk op dat in deze stappen de vaatwasser momenteel halverwege is geplaatst.

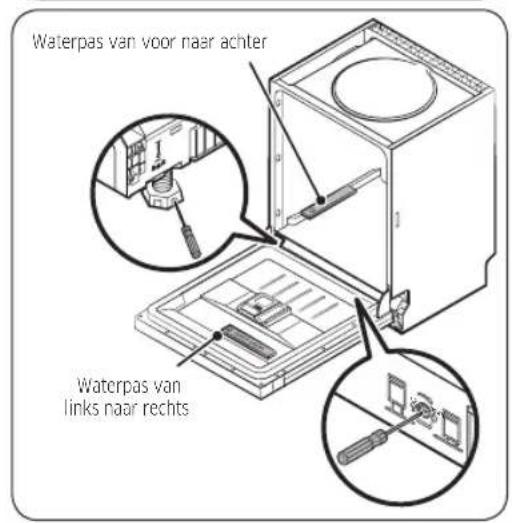

1. Gebruik de waterpas om te controleren of de

vaatwasser waterpas staat.

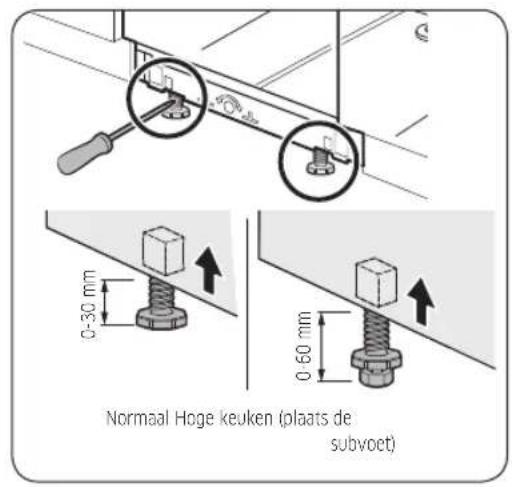

2. Gebruik om de hoogte aan de voorkant in te

stellen een schroevendraaier met een platte kop

• Draai de voet linksom om de hoogte te verkleinen.

• Draai de voet rechtsom om de hoogte te vergroten. ƸťUĮǮĘ

UĮǮĘ Waterpas van voor naar achter Waterpas van links naar rechts

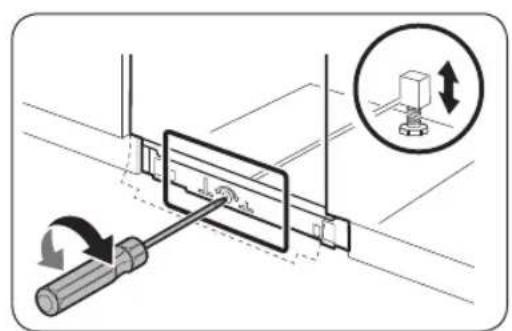

3. Plaats om de hoogte van de achterzijde aan te

passen een kruiskopschroevendraaier (+) in het midden onder de vaatwasser.

• Draai de schroevendraaier rechtsom om de hoogte te verkleinen.

• Draai de schroevendraaier linksom om de hoogte te vergroten.

• Zet een waterpas op de deur en op het rek in de trommel, zoals aangegeven, om te controleren of de vaatwasser waterpas staat. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 28 2023-01-13 3:39:59Nederlands 29 Installatie

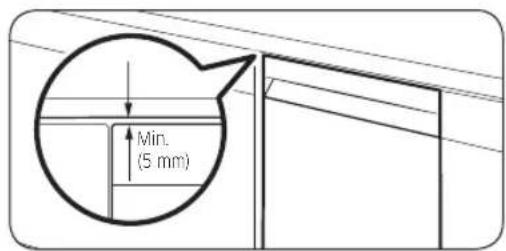

4. Laat ten minste 5 mm afstand tussen de

bovenkant van de vaatwasser en de onderkant van het aanrecht.

5. Wanneer het waterpas zetten is voltooid,

controleer dan of de deur goed opent en sluit. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 29 2023-01-13 3:39:59Nederlands30 Installatie Installatie STAP 8 De vaatwasser vastzetten U kunt de beugels gebruiken om de machine vast te zetten aan het aanrecht. Als alternatief kunt u aan de zijkant gaten boren om de vaatwasser vast te zetten aan de zijkanten van de kast. Aan het aanrecht met de beugels

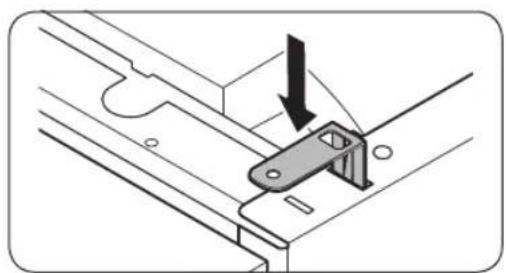

1. Plaats de meegeleverde beugels in de bovenste

voorste gaten van de vaatwasser zoals getoond.

2. Plaats de vaatwasser volledig op zijn plaats

onder het aanrecht. Ø 2

beugels vast te zetten. OPMERKING Na het vastzetten van de vaatwasser aan het aanrecht blijven enkele schroeven over. U kunt deze gewoon weggooien of ze gebruiken om de zijkanten van de vaatwasser vast te zetten aan de kast als u wilt.

4. Sluit de waterslang aan maar draai de

waterkraan pas open als de installatie is voltooid. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 30 2023-01-13 3:39:59Nederlands 31 Installatie Aan de zijkanten LET OP Wanneer de plastic kapjes niet wordt geplaatst, kan dit resulteren in brand of elektrische schokken als gevolg van waterlekkage.

1. Verwijder de plastic kapjes.

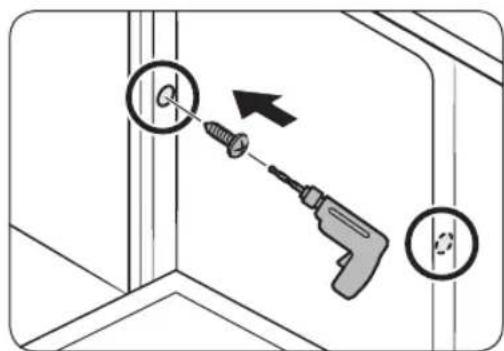

2. Draai de 2 schroeven (Ø3,5 X 16) vast op de

2 plaatsen (aangegeven in de afbeelding).

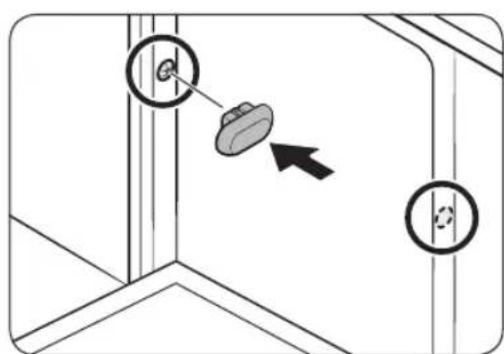

3. Plaats de meegeleverde plastic kapjes op de

2 plaatsen waar de schroeven zijn vastgedraaid.

4. Sluit de waterslang aan maar draai de

waterkraan pas open als de installatie is voltooid. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 31 2023-01-13 3:39:59Nederlands32 Installatie Installatie STAP 9 Sluit de afvoerslang aan Max. 80 cm Min. 30 cm

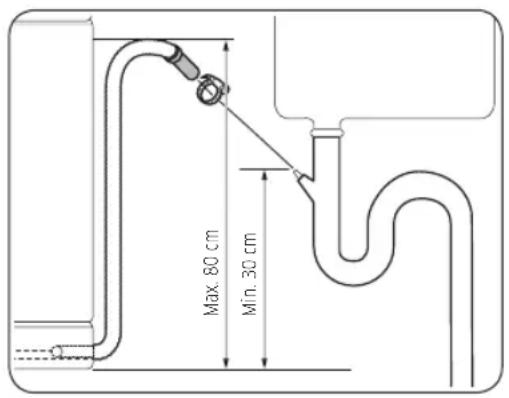

1. Sluit de afvoerslang aan op de waterafvoer.

• Installeer het afvoersysteem correct zodat de afvoerslang niet uit de aftapopening in het afvoerproces komt.

• Zorg ervoor dat de afvoerslang, toevoerslang en het netsnoer niet geknikt of gevouwen zijn. STAP 10 Laatste controle

1. Verwijder alle schuim, papieren verpakkingen en overbodige delen uit de vaatwasser.

2. Zet de aardlekschakelaar aan.

3. Open de waterkraan voor de watertoevoer naar de vaatwasser.

4. Steek de stekker in het stopcontact en zet de vaatwasser aan. Selecteer vervolgens het programma Snel en

5. Controleer of de vaatwasser normaal wordt ingeschakeld en of er geen water lekt, terwijl de vaatwasser in

werking is. Controleer op waterlekkage aan beide uiteinden van de waterlijn en de afvoerslangaansluiting. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 32 2023-01-13 3:39:59Nederlands 33 Installatie Plint U kunt de plint vastzetten, afhankelijk van het model of de installatieomstandigheden. Plint

1. Zet de plint op de bodem van de vaatwasser.

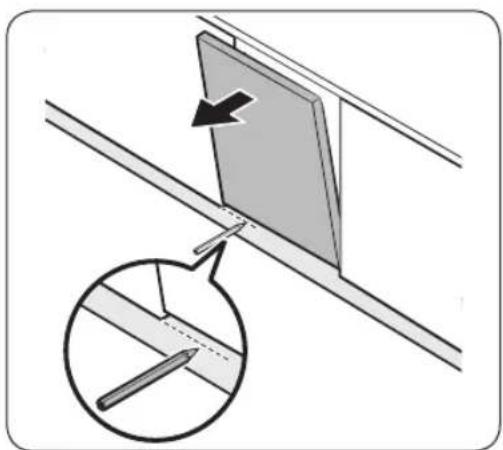

2. Open de deur van de vaatwasser en teken een

basislijn op de plint waar deze interfereert met de deur.

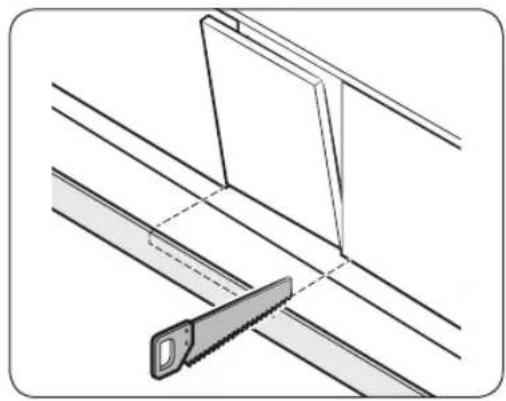

3. Volg de basislijn en snijd de plint met behulp van

4. Zet de plint vast op de bodem van de

vaatwasser. Zorg ervoor dat de plint de deur van de vaatwasser niet in de weg zit. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 33 2023-01-13 3:39:59Nederlands34 Installatie Installatie Voorgesneden plint (DW60A80**U*-serie)

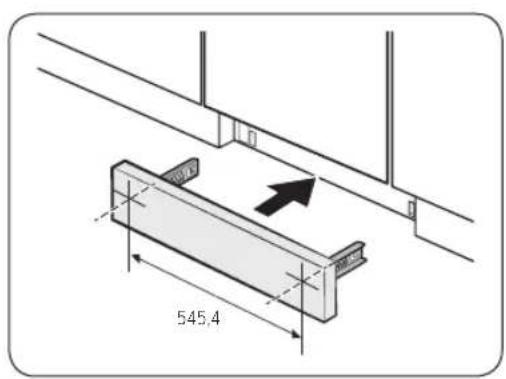

1. Plaats de meegeleverde beugels in de bodem

van de vaatwasser. Draai ze in positie.

• Zie de afbeelding links voor de juiste bevestigingsvolgorde en plaats van de beugels. 545,4

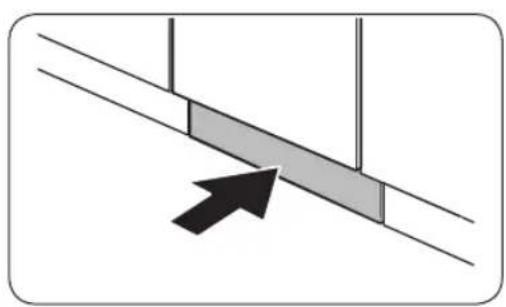

2. Plaats eerst de voorgesneden plint in de beugels

en draai vervolgens de schroeven aan om de plint vast te zetten. Zie de afbeelding links; zorg ervoor dat de beugels op de juiste plaats zitten. LET OP Zorg ervoor dat de plint de deur van de vaatwasser niet in de weg zit bij het openen en sluiten.

3. Duw de plint met de beugels in de bodem van de

vaatwasser, zoals aangegeven. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 34 2023-01-13 3:40:00Nederlands 35 Installatie Informatielampje U kunt de gebruiksstatus van de vaatwasser controleren door naar het informatielampje te kijken. Informatielampje Wanneer de vaatwasser gebruikt is, is het informatielampje verlicht en schijnt het naar de vloer. Dit geeft de gebruiksstatus van de vaatwasser aan. OPMERKING Controleer of het informatielampje wordt bedekt door de rubberen ap.

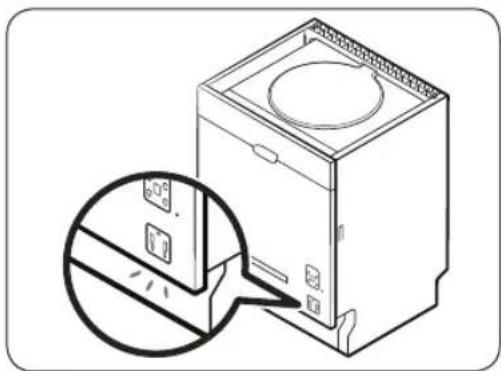

• Het informatielampje moet zich tussen de rubberen ap en de buitendeur bevinden.

• Als de rubberen ap het informatielampje afdekt, is het niet zichtbaar. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 35 2023-01-13 3:40:00Nederlands36 Installatie Installatie Schopplaat (DW60A80**U*-serie) Volg deze stappen om de schopplaat te monteren.

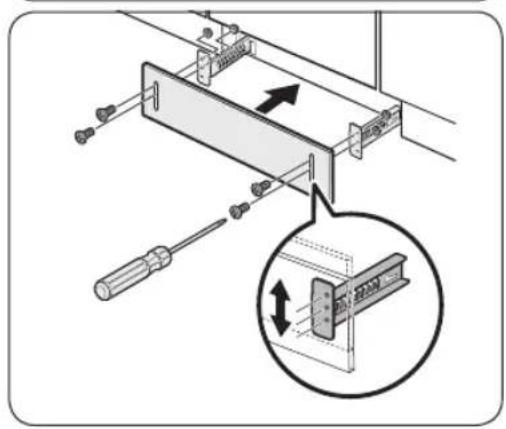

1. Plaats de meegeleverde beugels in de bodem

van de vaatwasser. Draai ze in positie.

• Zie de afbeelding links voor de juiste bevestigingsvolgorde en plaats van de beugels.

2. Plaats de schopplaat eerst in de beugels en draai

vervolgens de 4 bouten en moeren voor de schopplaat aan om deze vast te zetten. OPMERKING Als de vaatwasser omhoog wordt gebracht door de voeten aan te passen, verplaatst u de schopplaat naar beneden zodat de schopplaat op de bodem past.

3. Duw de schopplaat met de beugels in de bodem

van de vaatwasser, zoals aangegeven. LET OP Zorg ervoor dat de schopplaat de deur van de vaatwasser niet in de weg zit bij het openen en sluiten. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 36 2023-01-13 3:40:00Nederlands 37 Installatie SmartThings (alleen bepaalde modellen) Wi-verbinding Ga naar Settings (Instellingen) op uw smartphone en maak verbinding met uw wi-thuisnetwerk. Downloaden Open een appstore (Google Play Store, Apple App Store, Samsung Galaxy Apps) en voer 'SmartThings' in om de SmartThings-app te zoeken. Download en installeer de app op uw apparaat. Aanmelden Eerst moet u zich met uw Samsung-account aanmelden bij SmartThings. Volg de instructies in de app om een nieuw Samsung-account aan te maken. U hebt geen afzonderlijke app nodig om uw account aan te maken. OPMERKING Als u een Samsung-account hebt, gebruikt u dit account om u aan te melden. Een geregistreerde Samsung- smartphonegebruiker wordt automatisch aangemeld. Wi-verbinding uitschakelen Als u de wi-verbinding handmatig wilt uitschakelen, houd u de knoppen Snelheidsbooster en Smart control tegelijk ingedrukt gedurende 3 seconden. Uw apparaat registreren bij SmartThings

1. Zorg ervoor dat uw smartphone is verbonden met een draadloos netwerk.

2. Voer SmartThings uit op uw smartphone.

3. Als het bericht 'A new device is found.' (Er is een nieuw apparaat gevonden.) wordt weergegeven,

selecteert u Add (Toevoegen).

4. Als er geen bericht wordt weergegeven, selecteert u + en kiest u uw vaatwasser in de lijst met beschikbare

apparaten. Als uw vaatwasser niet in de lijst staat, selecteert u Device Type (Apparaattype) > Specic Device Model (Speciek apparaatmodel) en voegt u de vaatwasser handmatig toe.

5. Volg de instructies op het scherm om het verbindingsproces voor uw vaatwasser te voltooien.

6. Wanneer het proces is voltooid, ziet u uw vaatwasser in de lijst met apparaten in de SmartThings-app.

7. IPhone-gebruikers die de SmartThings-app willen openen, moeten de QR-code scannen of het serienummer

onder de QR-code invoeren. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 37 2023-01-13 3:40:00Nederlands38 Installatie Installatie Vaatwasser-app Geïntegreerde bediening: U kunt uw vaatwasser zowel thuis als onderweg in de gaten houden en bedienen.

• Selecteer het vaatwasser-pictogram in SmartThings. De vaatwasser-pagina wordt weergegeven.

• Controleer de gebruiksstatus of meldingen over uw vaatwasser en wijzig indien nodig opties of instellingen. OPMERKING

• Dit apparaat is ontworpen voor huishoudelijk gebruik (Klasse B) en kan in alle woonomgevingen worden gebruikt.

• Dit apparaat kan draadloze interferentie veroorzaken. De fabrikant noch de installateur van dit apparaat kan hiervoor een veiligheidsmaatregel bieden.

• Aanbevolen versleutelingsmethoden zijn WPA/TKIP en WPA2/AES. Nieuw ontwikkelde wi-protocollen of niet-goedgekeurde wi-protocollen worden niet ondersteund.

• De ontvangstgevoeligheid van een draadloos netwerk kan worden beïnvloed door omliggende draadloze omgevingen.

• Als uw internetaanbieder het MAC-adres van uw pc of de modemmodule voor permanent gebruik heeft geregistreerd, kan uw Samsung-vaatwasser geen verbinding met internet maken. Neem in dat geval contact op met uw internetaanbieder.

• De internetrewall onderbreekt mogelijk uw internetverbinding. Neem contact op met uw internetaanbieder als dit gebeurt.

• Als zich nog steeds een internetstoring voordoet nadat u de maatregelen van uw internetaanbieder hebt opgevolgd, neemt u contact op met een lokale Samsung-verkoper of -servicecentrum.

• Voor het installeren van bedrade en draadloze routers raadpleegt u de gebruikershandleiding van de gebruikte router.

• Samsung-vaatwasser ondersteunt de wi 2,4 GHz-protocollen.

• Samsung-vaatwasser ondersteunt de IEEE802.11 b/g/n (2,4 GHz), Soft-AP-protocollen. (IEEE802.11n wordt aanbevolen)

• Een niet-goedgekeurde bedrade/draadloze router maakt mogelijk geen verbinding met Samsung- vaatwasser.

• De SmartThings-app is beschikbaar op apparaten van derden met Android OS 6.0 (Marshmallow) of hoger, Samsung-apparaten met Android OS 5.0 (Lollipop) of hoger en iOS-apparaten met iOS 10.0 of hoger (voor iPhones geldt dat het een iPhone 6 of hoger moet zijn). De app is geoptimaliseerd voor Samsung-smartphones (Galaxy S- en Note-serie).

• Sommige functies van de app functioneren mogelijk anders op apparaten van derden.

• Ter verbetering van de prestatie kan de app zonder voorafgaande kennisgeving worden gewijzigd.

• Bovendien kunnen verdere updates voor de app of de functionaliteit in de app worden stopgezet vanwege gebruiks- en beveiligingsredenen, ook al worden updates momenteel ondersteund door uw besturingssysteem.

• Uw apparaat maakt gebruik van niet-geharmoniseerde frequenties en is bedoeld voor gebruik in alle Europese landen. De WLAN kan zonder beperkingen binnenshuis worden gebruikt in de EU, maar kan niet buitenshuis in Frankrijk worden gebruikt.

• U kunt heel eenvoudig de SmartThings-app installeren of het product met uw smartphone gebruiken door de QR-code op het aangehechte label te scannen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 38 2023-01-13 3:40:00Nederlands 39 Installatie

• Hierbij verklaart Samsung Electronics dat het apparaat van het type radioapparatuur in overeenstemming is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.samsung.com, ga naar Support > Productondersteuning zoeken en voer de modelnaam in.

• Het algehele energieverbruik in de stand-bystand is 2,0 W, waarbij alle netwerkpoorten ingeschakeld zijn.

• Gegevens bepaald volgens de norm EN 50564 en Verordening (EC) nr. 1275/2008 Wi-Fi Frequentiebereik Zendvermogen 2412 MHz - 2472 MHz 20 dBm SmartThings Categorie Controlepunt Beschrijving Toezicht Wasstatus U kunt het huidige programma, de opties en de resterende programmatijd bekijken. Smart control De Smart Control-status van de vaatwasser wordt weergegeven. Energiecontrole Gebruik deze optie om het energieverbruik in de gaten te houden. Bediening Start/Pauze/Annuleren Selecteer een programma en de benodigde opties en selecteer vervolgens Start/Pauze/Annuleren om een programma te starten, tijdelijk te onderbreken of om het huidige programma te annuleren. Mijn favorieten Voeg veelgebruikte programma's en opties toe aan Mijn favorieten voor later gebruik. Uitgestelde start Stel Uitgestelde start in om het programma op een later tijdstip te starten (tot 24 uur). Melding Programma voltooid Melding dat het huidige programma is voltooid. Vaatwasmiddel Melding dat het zout of spoelmiddel in de vaatwasser op is. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 39 2023-01-13 3:40:00Nederlands40 Installatie Installatie WSN

1. Voor toegang: houd de startknop ingedrukt in de AP-modus. (Houd om de AP-modus te openen de knop

- Na het ontvangen van de WSN-gegevens van de Wi-Fi-module, wordt ‘-’ en de eerste 2 cijfers weergegeven en vervolgens worden de volgende 3 cijfers weergegeven elke keer dat op de Start- knop wordt gedrukt. - Er klinkt een pieptoon wanneer de startknop wordt ingedrukt om cijfers weer te geven. - “Voorbeeld van display: ‘-’ voor het startdisplay bijv.) WSN: ‘01234567897835’” DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 40 2023-01-13 3:40:01Nederlands 41 Installatie Mededeling open source De software in dit product bevat open source-software. Via de volgende URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 kunt u open source licentie-informatie vinden gerelateerd aan dit product. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 41 2023-01-13 3:40:01Nederlands42 Voor u begint Voor u begint Volg deze instructies nauwkeurig op voor een correcte installatie van de vaatwasser en om ongevallen te voorkomen tijdens gebruik van de vaatwasser. De vaatwasser in een oogopslag DW60A807*/DW60A806*/DW60A805*-modellen

• Was geen voorwerpen die zijn bedekt met as, zand, was, smeervet of verf. Deze materialen beschadigen de vaatwasser. As lost niet op en raakt verspreid door de vaatwasser.

• Ontdoe de vaat van voedselresten zoals botjes en zaadjes en afval zoals tandenstokers en papieren servetten. Voedselresten en afval kunnen lawaai maken, ervoor zorgen dat de vaatwasser niet naar behoren werkt en uw vaat en de vaatwasser beschadigen. Voorwerpen die ongeschikt zijn voor de vaatwasser WAARSCHUWING Gebruik voorwerpen als glazen, porselein en bestek alleen als de fabrikant ze als vaatwasserbestendig aanmerkt. Was geen aluminium (bv. vetlters). De vaatwasser kan het aluminium beschadigen of, in extreme gevallen, een sterke chemische reactie veroorzaken. Was de volgende voorwerpen niet in de vaatwasser:

• koper, brons, tin, ivoor en aluminium voorwerpen of voorwerpen die zijn voorzien van een kleefmiddel;

• niet-hittebestendige soorten plastic;

• handwerk, antiek, waardevolle vazen en decoratief glaswerk;

• aardewerk of geglazuurde keramische voorwerpen;

• houten bestek en serviesgoed of items met houten onderdelen;

• jn glaswerk of glaswerk dat loodkristal bevat. Wanneer glaswerk regelmatig wordt gewassen, kan het dof worden. OPMERKING Zilverwerk dat in aanraking is gekomen met zwavelhoudend voedsel kan verkleuren. Tot zwavelhoudend voedsel behoort onder meer eigeel, uien, mayonaise, mosterd, vis, visnat en marinades. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 44 2023-01-13 3:40:04Nederlands 45 Voor u begint Standaard gebruik van de rekken Hoogte verstellen U kunt de hoogte van het bovenste rek aanpassen, zodat het onderste rek plaats biedt aan groter vaatwerk. Afhankelijk van de hoogte van het bovenste rek, biedt het onderste rek plaats aan borden met een diameter van maximaal 30 cm en het bovenste rek aan borden met een diameter van maximaal 18 cm (met bestekrek) of 25 cm (zonder bestekrek) in diameter. LET OP

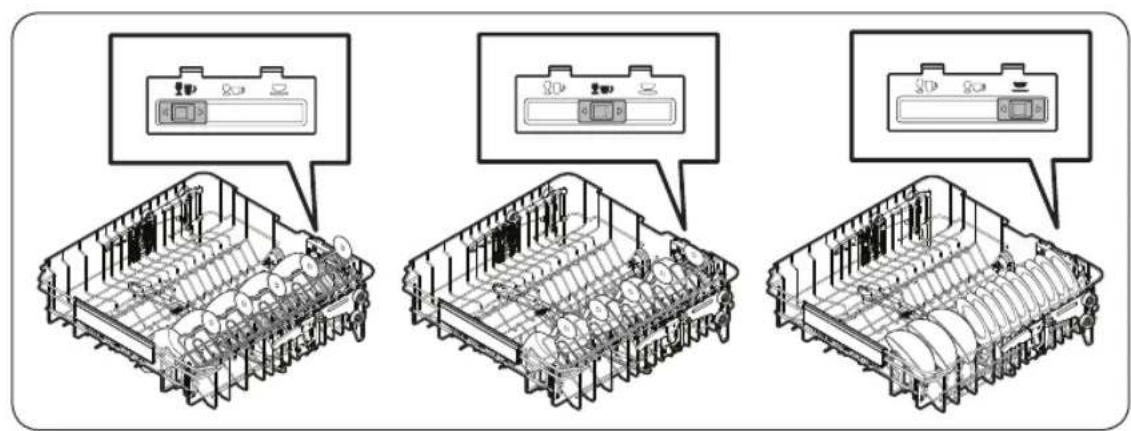

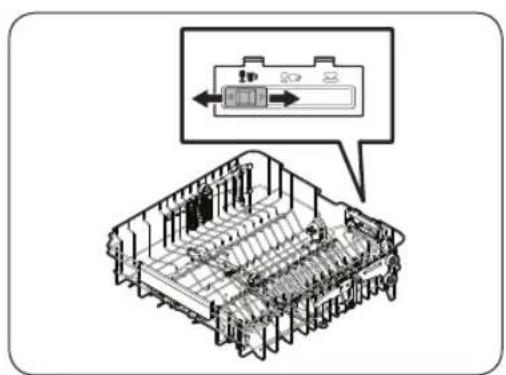

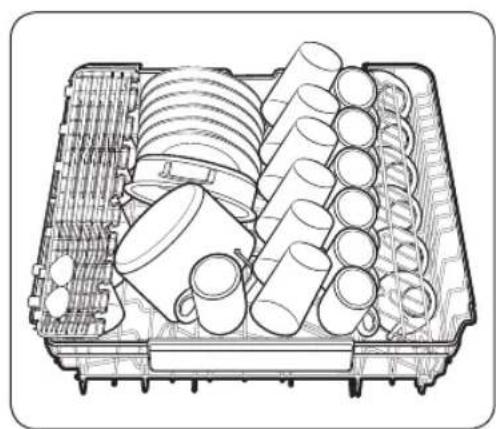

• Stel de hoogte van het bovenste rek in voordat u het vaatwerk in het rek plaatst. Als u het rek verstelt nadat u het vaatwerk hebt geplaatst, kan het vaatwerk beschadigd raken.

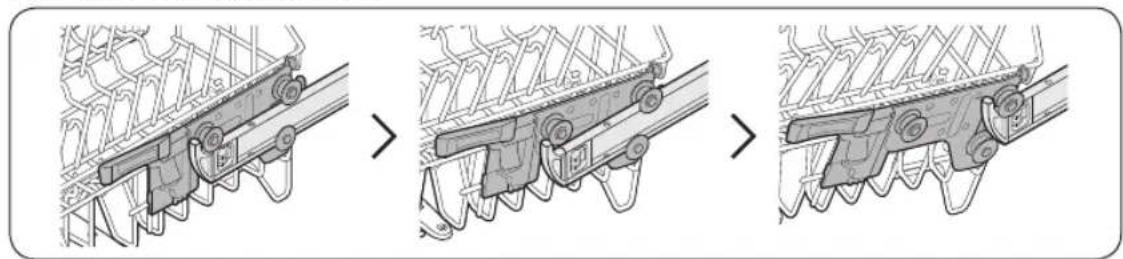

• Zorg dat u beide hendels vasthoudt tijdens het verstellen, anders sluit de deur van de vaatwasser mogelijk niet goed.

• U kunt het bovenste rek omhoog schuiven door de bovenste mand naar boven te trekken. De verstelbare hendel klikt vast en het bovenste rek schuift omhoog.

• Om het bovenste rek lager te zetten houd dan beide verstelbare hendels aan de linker- en rechterzijde van het bovenste rek vast en duw gelijkmatig naar beneden. Verwijdering bovenste rek LET OP

• Gebruik de vaatwasser niet zonder het bovenste rek. Anders ontstaat er lawaai en werkt de vaatwasser niet naar behoren.

• Het bovenste rek is verwijderbaar. Plaats het bovenste rek daarom op correcte wijze zodat de vaatwasser normaal werkt. Trek het bovenste rek naar voren totdat dit volledig is uitgeschoven en tilt u het lichtjes op om het eruit te halen. Zie de volgende afbeeldingen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 45 2023-01-13 3:40:04Nederlands46 Voor u begint Voor u begint Vaatwerk plaatsen Onderste rek Het is raadzaam de grote voorwerpen die het moeilijkst schoon te krijgen zijn (zoals potten, pannen, deksels, dienschalen en kommen) op het onderste rek te plaatsen. Plaats dienschalen en deksels bij voorkeur aan de zijde van de rekken om te voorkomen dat deze de draaiende beweging van de bovenste sproeiarm belemmeren. Potten, dienschalen, enz. moeten altijd ondersteboven worden geplaatst. Diepe potten moeten schuin worden geplaatst, zodat het water eruit kan lopen. Het onderste rek heeft inklapbare pennen om makkelijker grote potten en pannen te kunnen plaatsen. DW60A807*/DW60A806*/DW60A805*-modellen DW60A804*-modellen OPMERKING Lange voorwerpen, serveerbestek, slacouverts en grote messen moeten op het rek worden gelegd zodat ze de draaiende beweging van de sproeiarmen niet kunnen belemmeren. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 46 2023-01-13 3:40:04Nederlands 47 Voor u begint De vouwpennen gebruiken De pennen in kunnen worden neergeklapt om potten en pannen beter te kunnen schikken, zoals weergegeven in de afbeelding. Bovenste rek Het bovenste rek is bedoeld voor kwetsbaarder en lichter vaatwerk, zoals glazen, kopjes, schoteltjes, bordjes, schaaltjes en lage pannen (mits ze niet te vuil zijn). Plaats het vaatwerk zodanig dat ze niet zullen worden bewogen door de waterstralen. Plaats glazen, kopjes en schaaltjes altijd ondersteboven. DW60A807*/DW60A806*/DW60A805*-modellen DW60A804*-modellen DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 47 2023-01-13 3:40:05Nederlands48 Voor u begint Voor u begint Geleidepennen U kunt de vaat op verschillende manieren in het centrale rek plaatsen door de geleidepennen aan te passen. Als u de geleideknop naar links verplaatst, kunt u standaard wijnglazen plaatsen. Als de geleideknop in het midden zit, kunt u lagere wijnglazen of cognacglazen plaatsen. Als de geleideknop rechts zit, kunt u schalen en borden plaatsen. Bovenste rek Bestekrek (DW60A807*/DW60A806*/DW60A805*-modellen) Het bestekrek is vooral geschikt voor bestek en kook- of serveergerei. Gebruik het bestekrek om bestek en gerei in te delen. OPMERKING U kunt het bestekrek verwijderen als u meer ruimte nodig hebt voor grotere voorwerpen op het bovenste rek. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 48 2023-01-13 3:40:08Nederlands 49 Voor u begint

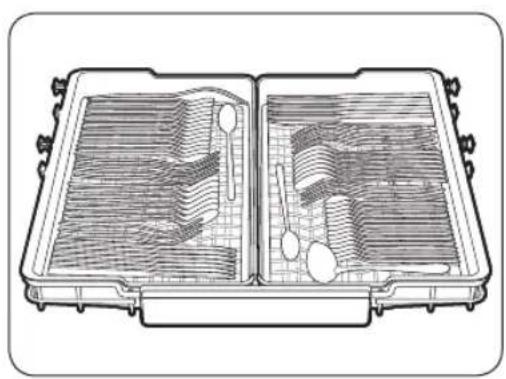

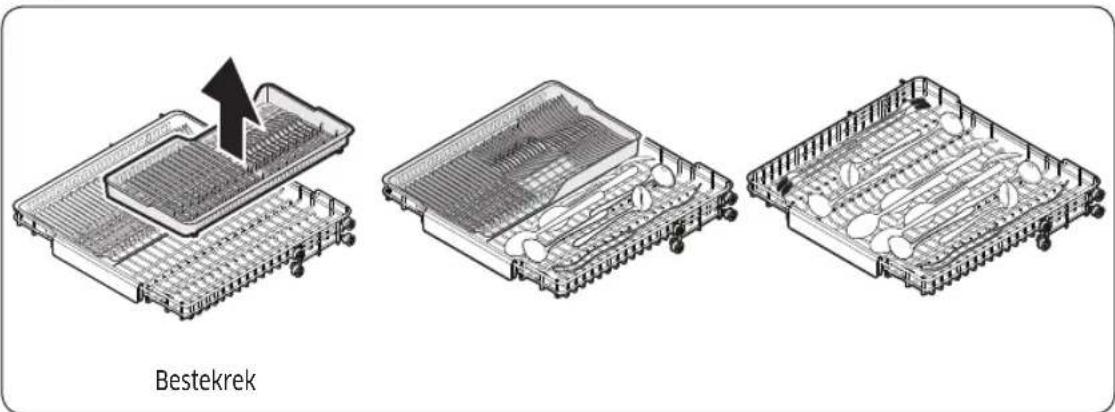

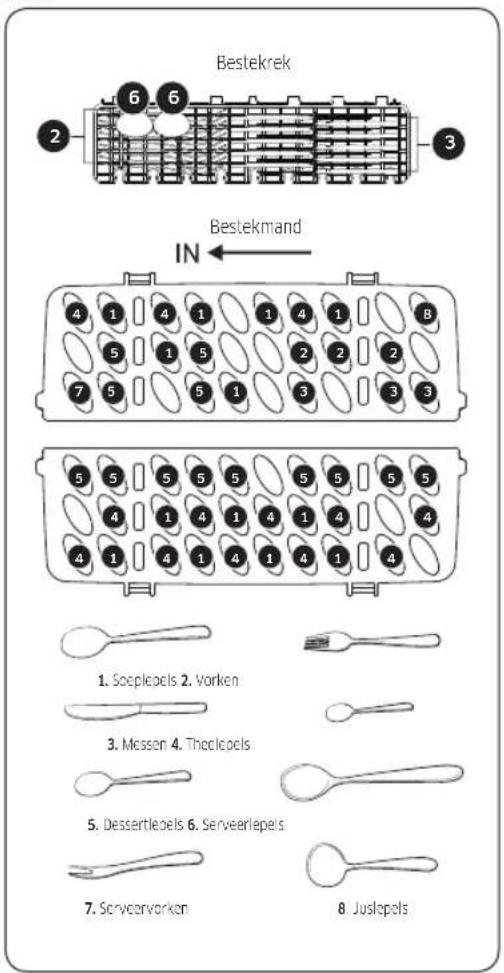

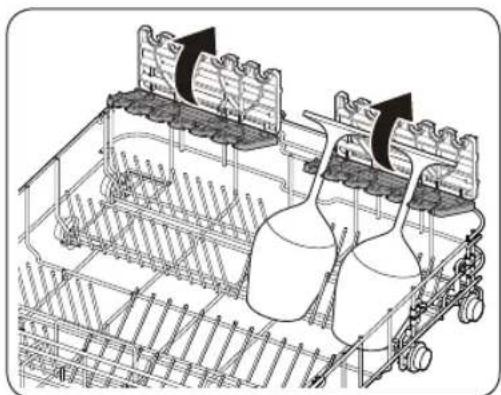

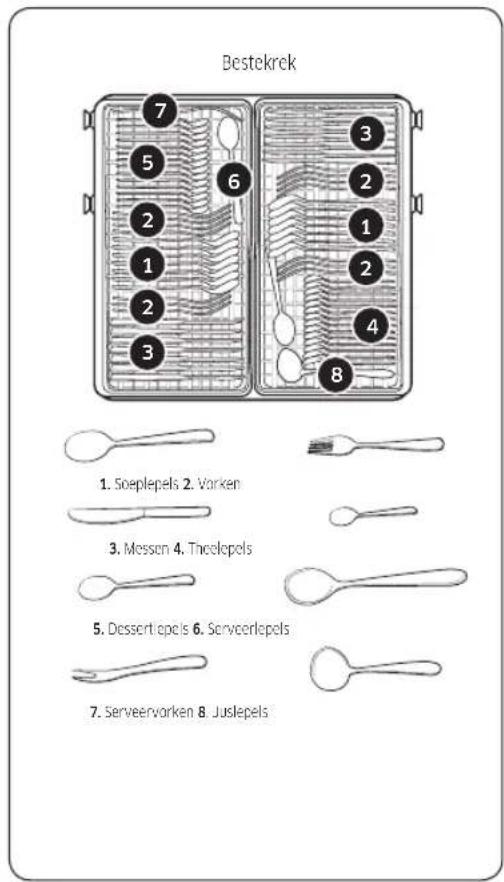

rekbakje U kunt makkelijk bestek uit de vaatwasser halen via een uitneembaar bakje in het bovenste rek. U kunt ook het linker- of rechterbakje verwijderen om relatief groot bestek in te laden. Beide bakjes kunnen verwijderd worden. Bestekrek De glashouder gebruiken De glashouder is voornamelijk geschikt voor wijnglazen. Plaats de wijnglazen in de groeven van de glashouder. Klap de glashouder in als deze niet wordt gebruikt. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 49 2023-01-13 3:40:09Nederlands50 Voor u begint Voor u begint Vaatwasmiddeldispenser Voor alle vaatwasprogramma's moet u vaatwasmiddel in de vaatwasmiddeldispenser plaatsen. Gebruik een vaatwasmiddel dat aanbevolen is voor het gekozen programma voor een optimaal resultaat. WAARSCHUWING

• Doe geen vaatwasmiddel in uw mond. Adem de dampen van het vaatwasmiddel niet in. Vaatwasmiddelen bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingenomen.

• Bewaar het vaatwasmiddel buiten bereik van kinderen. LET OP Gebruik alleen vaatwasmiddelen. Andere wasmiddelen produceren te veel schuim, wat een negatieve invloed kan hebben op de prestaties van de vaatwasser of ertoe kan leiden dat de vaatwasser niet meer naar behoren werkt. Het vaatwasmiddelbakje vullen

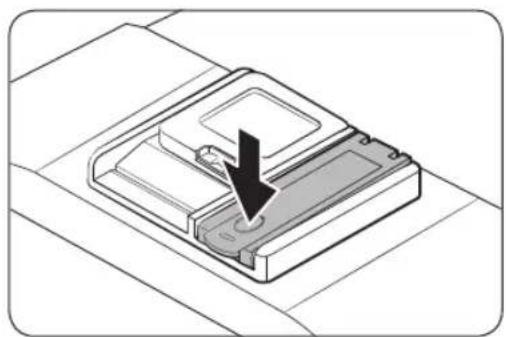

1. Open het klepje van het vaatwasmiddelbakje

door op de vergrendeling aan de rechterkant te drukken. OPMERKING Het klepje blijft open aan het einde van een vaatwasprogramma.

2. Vul het vaatwasmiddelbakje voor het

hoofdprogramma met de aanbevolen hoeveelheid vaatwasmiddel. OPMERKING Er is geeen speciale knop om vaatwastabletten te gebruiken. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 50 2023-01-13 3:40:10Nederlands 51 Voor u begint

3. Sluit het klepje door dit omhoog te schuiven.

4. Als items sterk vervuild zijn, giet dan een kleine

hoeveelheid detergent op de deur voor een beter reinigingsresultaat. OPMERKING Het aanvullende vaatwasmiddel treedt in werking tijdens de voorwas. Het klepje gaat automatisch open om het reinigingsmiddel af te geven tijdens het wassen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 51 2023-01-13 3:40:10Nederlands52 Voor u begint Voor u begint Spoelmiddelreservoir Spoelmiddel verbetert de droogprestaties van uw vaatwasser. Vul het spoelmiddel bij zodra het lampje met Spoelmiddel bijvullen op het bedieningspaneel begint te branden. Gebruik alleen vloeibaar spoelmiddel. Door spoelmiddel in poedervorm raakt de opening van het compartiment verstopt en werkt de vaatwasser niet meer naar behoren. LET OP

• Gebruik geen andere wasmiddelen in het spoelmiddelcompartiment.

• Vul het compartiment niet te veel aan. Bij gebruik van te veel spoelmiddel kan het compartiment overstromen tijdens een programma. Het spoelmiddelreservoir vullen

1. Open het dopje van het spoelmiddelreservoir:

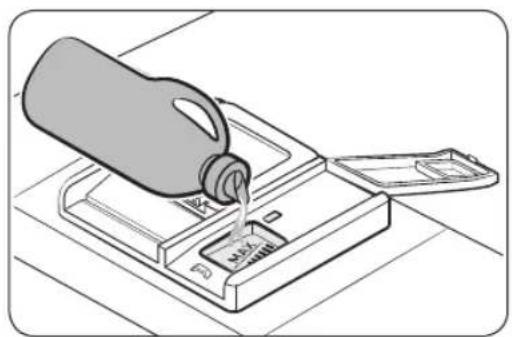

2. Vul het spoelmiddelreservoir met spoelmiddel.

LET OP Vul het reservoir niet tot boven de niveau-indicator. Door een teveel aan spoelmiddel kan het reservoir tijdens het programma overstromen.

3. Sluit het dopje van het spoelmiddelreservoir.

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 52 2023-01-13 3:40:10Nederlands 53 Voor u begint Zoutreservoir LET OP

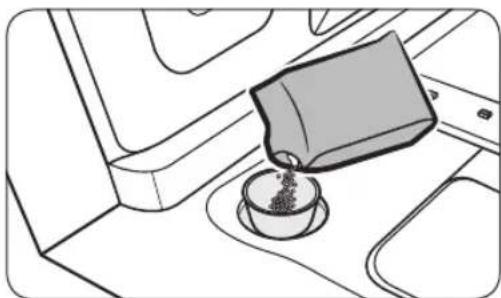

• Gebruik alleen zout dat speciaal bestemd is voor vaatwassers. Gebruik geen andere soorten zout of oplosmiddelen. Hiermee kunt u het zoutreservoir en het wateronthardingssysteem beschadigen.

• Vul het zoutreservoir altijd vlak voordat u een wasprogramma uitvoert om corrosie door een overmatige hoeveelheid zout of zout water te voorkomen. Het zoutreservoir vullen

OPMERKING Wanneer u het klepje van de ontharder opent, kan het gebeuren dat er schoon water uitloopt, dat gedurende ongeveer één minuut is bewaard. Voeg zout toe om het lekken van water te stoppen.

3. Vul het zoutreservoir met water (alleen nodig

wanneer u de vaatwasser voor het eerst gebruikt).

• De maximumcapaciteit is 1 kg. Overschrijd deze capaciteit niet.

• Als u de capaciteit overschrijdt, kan dit de prestaties van de vaatwasser beïnvloeden.

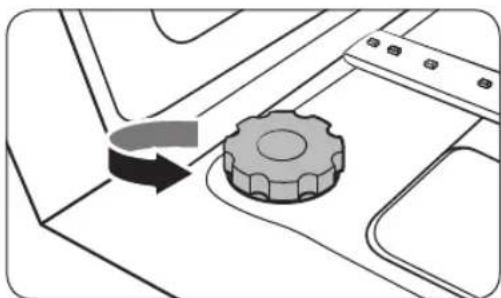

5. Draai de knop rechtsom om het reservoir te

• Voer het programma Snel uit om zout of zout water uit de vaatwasser te verwijderen.

• Afhankelijk van de grootte van de zoutkorrels kan het even duren voordat het zout is opgelost en het indicatielampje ( ) stopt met branden. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 53 2023-01-13 3:40:10Nederlands54 Voor u begint Voor u begint Zout bijvullen Het indicatielampje ( ) begint te branden als er niet genoeg zout is voor de volgende programma's. Gevoeligheid van het touchpad Volg de volgende instructies om te zorgen dat het touchpad goed blijft reageren:

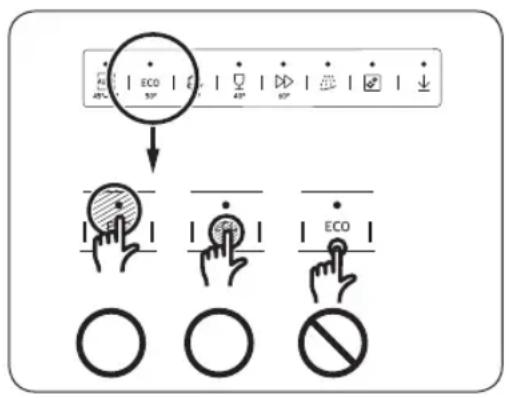

• Raak het midden van elke toets met één vinger aan.

• Zorg dat u niet meerdere toetsen tegelijk aanraakt, tenzij dit wordt aangegeven.

• Maak het oppervlak van het bedieningspaneel regelmatig schoon met een zachte, vochtige doek. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 54 2023-01-13 3:40:10Nederlands 55 Voor u begint Instelmodus U kunt het geluid, automatische deuropenerfunctie, spoelmiddelniveau en waterhardheidinstellingen en aan uw voorkeur aanpassen. De Instellingen openen

1. Zet de vaatwasser aan.

2. Houd de programmaknop AUTO (AUTOMATISCH) binnen 60 seconden na het inschakelen van de

vaatwasser vijf seconden ingedrukt. - Wanneer u Instellingen hebt geopend, geeft de display “0:00” weer. Geluidsinstelling U kunt het geluid in- en uitschakelen.

1. Druk op de toets Alleen onderste rek om het menu voor geluidsinstelling te openen.

- De display toont de actuele instelling. (Standaardinstelling: “U1”)

2. Druk op de programmatoets AUTO (AUTOMATISCH) om de instelling te wijzigen.

- U0: Geluid uit - U1: Geluid aan

3. Wacht 5 seconden om de instelling op te slaan.

Instelling functie automatisch deur openen U kunt de vaatwasser instellen om de deur automatisch te openen na elk programma voor een beter droogresultaat.

1. Druk op de toets Snelheidsbooster om het menu voor instellen deur openen te selecteren.

- De display toont de actuele instelling. (Standaardinstelling: “A1”)

2. Druk op de programmatoets AUTO (AUTOMATISCH) om de instelling te wijzigen.

- A0: Functie uitgeschakeld - A1: Functie ingeschakeld.

3. Wacht 5 seconden om de instelling op te slaan.

DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 55 2023-01-13 3:40:11Nederlands56 Voor u begint Voor u begint Instelling niveau spoelmiddel U kunt de hoeveelheid spoelmiddel aanpassen die wordt gebruikt tijdens een programma.

1. Voor het selecteren van het menu voor het instellen van spoelmiddelniveau. Houd de toets

‘AUTO (AUTOMATISCH)’ 5 seconden ingedrukt en druk na de pieptoon en het resetten van het display naar 0:00 op de toets Reinigen. - De display toont de actuele instelling. (Standaardinstelling: “F4”)

2. Druk op de programmatoets AUTO (AUTOMATISCH) om de instelling te wijzigen.

- U kunt kiezen uit F1 - F5 (minimum – maximum).

3. Wacht 5 seconden om de instelling op te slaan.

Instelling waterhardheidsniveau U kunt de waterhardheid wijzigen al naar gelang de waterhardheid in uw omgeving. Het wijzigen van deze instelling heeft effect op de zoutconsumptie in de zoutopslagruimte van de vaatwasser.

1. Voor het selecteren van het menu voor instellen van het waterhardheidsniveau. Houd de toets

‘AUTO (AUTOMATISCH)’ 5 seconden ingedrukt en druk na de pieptoon en het resetten van het display naar 0:00 op de knop Uitgestelde start. - De display toont de actuele instelling. (Standaardinstelling: “H3”)

2. Druk op de programmatoets AUTO (AUTOMATISCH) om de instelling te wijzigen.

- U kunt kiezen uit H1 - H6 (zacht – hard).

3. Wacht 5 seconden om de instelling op te slaan.

• Wijzig de instelling volgens de tabel in het gedeelte “Het zoutverbruik instellen” op pagina 62.

• Standaardinstelling: H3

• De vaatwasser regenereert de waterontharder eens in de 3-4 programma's afhankelijk van de instelling. Toch zal de vaatwasser de waterontharder bij het eerste programma regenereren nadat u de instelling wijzigt.

• Regeneratie wordt uitgevoerd in droogfase waarbij 2,0-2,5 l extra water wordt gebruikt. Het programma duurt 4-10 minuten.

• Dit kan extra energie verbruiken, maar dat zal heel weinig zijn. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 56 2023-01-13 3:40:11Nederlands 57 Functies Functies Bedieningspaneel DW60A807*/DW60A806*/DW60A805*-modellen

01 POWER (AAN/UIT) Druk in om de vaatwasser in of uit te schakelen. 02 Wasprogramma Druk op om een gewenst wasprogramma te selecteren. Raadpleeg het gedeelte “Programma-overzicht” op pagina 59 voor meer informatie. 03 Alleen onderste rek Druk om items met alleen het onderste rek te wassen. 04 Snelheidsbooster Selecteer deze optie voor een kortere programmaduur. Dit is alleen beschikbaar met de programma's AUTO (AUTOMATISCH), ECO, Intensief en Breekbaar. 05 Reinigen Druk in om de watertemperatuur te verhogen naar 70 °C in de laatste spoelbeurt voor reiniging op hoge temperatuur. Deze optie is niet beschikbaar met Breekbaar en Voorwas. Om Bedieningsvergrendeling te activeren houdt u Reinigen 3 seconden ingedrukt. (DW60A807*/DW60A806*/DW60A805*-modellen) 06 Smart Control (DW60A807*/DW60A806*/ DW60A805*-modellen) Bedieningsvergrendeling (DW60A804*-modellen) U kunt de werking van het product vanaf afstand controleren door gebruik te maken van Smart Control. Met Bedieningsvergrendeling blokkeert u alle toetsen op het bedieningspaneel, met uitzondering van de knop POWER (AAN/UIT). Raadpleeg het gedeelte “Bedieningsvergrendeling” op pagina 64 voor meer informatie. 07 Uitgestelde start U kunt de start van het programma maximaal 24 uur uitstellen. Raadpleeg het gedeelte “Uitgestelde start” op pagina 64 voor meer informatie. 08 START (Cancel & Drain) (START (Annuleren en afvoeren)) Druk op START om de functie te starten. Zorg ervoor dat de deur van de vaatwasser is gesloten. Cancel & Drain (Annuleren en afvoeren): Houd de knop START 3 seconden ingedrukt om het huidige programma te annuleren en het water uit de vaatwasser af te voeren. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 57 2023-01-13 3:40:11Nederlands58 Functies Functies Indicatielampjes DW60A807*/DW60A806*/DW60A805*-modellen DW60A804*-modellen Indicatielampje Geen zout Begint te branden als de zoutopslag bijna geen zout meer heeft. Indicatielampje Spoelmiddel bijvullen Begint te branden als het spoelmiddel in de vaatwasser op is. Indicatielampje Bedieningsvergrendeling (DW60A807*/DW60A806*/DW60A805*- modellen) Gaat branden als Bedieningsvergrendeling is geactiveerd. Indicatielampje Automatische reiniging (DW60A804*-modellen) Gaat branden als Automatische reiniging is geactiveerd. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 58 2023-01-13 3:40:11Nederlands 59 Functies Programma-overzicht DW60A807*/DW60A806*/DW60A805*-modellen

01 AUTO (AUTOMATISCH) Dit programma detecteert de vervuilingsgraad en begint automatisch het optimale programma, waardoor het geschikt is voor elke mate van vervuiling. 02 ECO Dit programma verbruikt minder energie en water, waardoor het geschikt is voor een normale vervuilingsgraad. 03 Extra stil (DW60A804*-modellen) Selecteer dit programma voor zachter en stiller wassen. Dit programma wast iets trager, maar creëert 2 decibel minder lawaai dan het programma ECO. 04 Intensief Selecteer dit programma voor sterk vervuilde voorwerpen. 05 Breekbaar Selecteer dit programma voor licht vervuilde, breekbare voorwerpen zoals glazen. Ontsmetoptie is niet beschikbaar in dit programma. 06 Snel 60 Normaal vervuilde dagelijkse voorwerpen, met een kort programma. 07 Voorwas Afspoelen met koud water voor het verwijderen van vuil voordat een ander programma wordt uitgevoerd. 08 Automatische reiniging Selecteer dit programma om de binnenkant van de vaatwasser te reinigen. Zorg ervoor dat de vaatwasser leeg is. Voor de juiste werking van dit programma is vaatwasmiddel nodig. 09 Programma downloaden (DW60A807*/DW60A806*/ DW60A805*-modellen) Op basis van het Extra stil-programma kunt u de volgende extra programma’s downloaden:

3. Selecteer het downloadbare programma dat u in uw smartphone-app wilt gebruiken.

De programma’s Extra stil, Potten en pannen, Plastic en Babyverzorging zijn beschikbaar. - Het standaard programma voor download is het Extra stil-programma. - Wanneer u via de smartphone-app downloadt, kunt u uw opgeslagen programma’s blijven gebruiken.

4. Druk op de knop START en sluit de deur van de vaatwasser.

Extra stil Dit programma wordt gebruikt om na een gebruikelijke maaltijd stil de afwas te doen. Het duurt langer, maar is stiller dan een standaardprogramma. Potten en pannen Kies om potten en pannen te wassen. Dit programma gebruikt heter water en een hogere druk dan een standaardprogramma om gericht potten en pannen schoon te maken. Plastic Dit programma wordt gebruikt voor het wassen van plastic vaat. Plastic wordt op een veiliger temperatuur (60 °C) gewassen en beter gedroogd. Babyverzorging Geschikt voor het spoelen en drogen van vaat op een hoge temperatuur van 70 °C. Geen vaatwasmiddel of spoelmiddel toevoegen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 60 2023-01-13 3:40:12Nederlands 61 Functies Eenvoudig starten

1. Open de deur en zet de vaat in de vaatwasser. Zorg ervoor dat etensresten en afval te worden verwijderd

2. Vul de vaatwasmiddeldispenser met vaatwasmiddel. Voeg spoelmiddel toe voor betere resultaten.

3. Druk op POWER (AAN/UIT), en selecteer dan een programma met de benodigde opties

(Alleen onderste rek, Snelheidsbooster, Reinigen en Uitgestelde start). Sommige opties zijn mogelijk niet beschikbaar zijn afhankelijk van het programma. OPMERKING Als u Alleen onderste rek selecteert, zorg ervoor het servies in het onderste rek wordt geladen.

4. Druk op START en sluit de deur. De vaatwasser voert een paar seconden water af en begint daarna met het

programma. OPMERKING

• Houd START 3 seconden ingedrukt en annuleer het programma als u van programma wilt wisselen nadat het is begonnen. Selecteer vervolgens een nieuw programma.

• Het standaardprogramma is ECO.

• Als u de deur hebt geopend om de vaatwasser tijdens gebruik te stoppen, hoeft u alleen maar de deur te sluiten om weer verder te gaan. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 61 2023-01-13 3:40:12Nederlands62 Functies Functies Zoutreservoir De waterontharder is bedoeld om mineralen en zouten te verwijderen die een negatief effect op de werking van de machine kunnen hebben. Hoe hoger het gehalte van deze mineralen en zouten, des te harder is het water. De waterontharder moet worden ingesteld op de hardheid van het water in uw regio. Het plaatselijke waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats. Het zoutverbruik instellen Bij deze vaatwasser kunt u de hoeveelheid zout die wordt verbruikt aanpassen aan de hardheid van het gebruikte water. Dit is bedoeld om het niveau van het zoutverbruik te optimaliseren en aan te passen als volgt:

1. Zet de vaatwasser aan.

2. Houd de programmaknop AUTO (AUTOMATISCH) binnen 60 seconden na het inschakelen van de

vaatwasser vijf seconden ingedrukt. - Wanneer u Instellingen hebt geopend, geeft de display “0:00” weer.

3. Druk op de toets Uitgestelde start om het menu voor het instellen van het waterhardheidsniveau te

selecteren. - De display toont de actuele instelling. (Standaardinstelling: “H3”)

4. Druk op de programmatoets AUTO (AUTOMATISCH) om de instelling te wijzigen.

- U kunt kiezen uit H1 - H6 (zacht – hard).

5. Wacht 5 seconden om de instelling op te slaan.

• Het is raadzaam de instelling te verrichten volgens de volgende tabel (of handmatig).

• Standaardinstelling: H3 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 62 2023-01-13 3:40:12Nederlands 63 Functies Waterhardheid Instelling waterhardheid Zoutverbruik (gram/programma) Autonomie (programma's/1 kg) °dH °fH °Clark mmol/l 0-5 0-9 0-6 0-0,94 H1 0 / 6-11 10-20 7-14 1,0-2,0 H2 20 60 12-17 21-30 15-21 2,1-3,0 H3 30 50 18-22 31-40 22-28 3,1-4,0 H4 40 40 23-34 41-60 29-42 4,1-6,0 H5 50 30 35-55 61-98 43-69 6,1-9,8 H6 60 20 OPMERKING

• 1 dH (Duitse hardheid) = 0,178 mmol/l

• Neem contact op met uw plaatselijke waterleidingbedrijf voor meer informatie over de hardheid van uw kraanwater.

• WATERONTHARDER De hardheid van het water verschilt per locatie. Bij gebruik van hard water is kalkafzetting mogelijk op borden en bestek. De machine is uitgerust met een speciale waterontharder die gebruikmaakt van een soort zout om kalk en mineralen in het water te neutraliseren. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 63 2023-01-13 3:40:12Nederlands64 Functies Functies Uitgestelde start U kunt de start van het programma per uur uitstellen, tot maximaal 24 uur. Druk op Uitgestelde start om de uitgestelde tijd te verhogen. Het weergegeven uur is het tijdstip waarop het programma start.

1. Open de deur en zet de vaat in de vaatwasser.

2. Druk op Uitgestelde start om de tijd in stappen van 1 uur te veranderen.

- Als u deze knop ingedrukt houdt, zal de tijd toenemen totdat u de knop loslaat.

3. Druk op START en sluit de deur.

OPMERKING Als u de vertragingstijd wilt wijzigen nadat de vaatwasser is gestart, drukt u op POWER (AAN/UIT) en start u de vaatwasser opnieuw op. Bedieningsvergrendeling Om te voorkomen dat kinderen met de vaatwasser kunnen spelen, vergrendelt Bedieningsvergrendeling alle knoppen behalve POWER (AAN/UIT).

• Om Bedieningsvergrendeling, te activeren houdt u Bedieningsvergrendeling 3 seconden ingedrukt. Als Bedieningsvergrendeling is ingeschakeld, kunt u geen programma of optie selecteren, of een functie opstarten.

• Om Bedieningsvergrendeling te activeren houdt u Bedieningsvergrendeling weer 3 seconden ingedrukt.

• Bedieningsvergrendeling blijft actief nadat de vaatwasser opnieuw is opgestart. Als u Bedieningsvergrendeling wilt uitschakelen, moet u dit eerst deactiveren. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 64 2023-01-13 3:40:12Nederlands 65 Onderhoud Onderhoud Schoonmaken Goed schoonhouden van de vaatwasser zorgt voor betere prestaties, minder onnodige reparaties en een langere levensduur. Buitenkant Als u op de vaatwasser hebt gemorst, kunt u dit het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om vlekken en stof van het bedieningspaneel te vegen. LET OP

• Gebruik geen benzeen, was, verdunner, bleekmiddel, alcohol of andere chemische stoffen. Deze materialen kunnen de buitenkant van de vaatwasser verkleuren en vlekken veroorzaken.

• Aan de binnenkant van de vaatwasser bevinden zich elektrische onderdelen. Sprenkel geen water rechtstreeks op de vaatwasser. Bescherm elektrische componenten tegen water.

• Gebruik voor roestvrijstalen deurpanelen een speciaal reinigingsmiddel voor roestvrijstalen huishoudelijke apparaten en een schone, zachte doek. Binnenkant Maak de binnenkant van de vaatwasser regelmatig schoon om vuil en voedselresten te verwijderen. Veeg de binnenkant van de vaatwasser en de binnenzijde van de deur schoon met een natte doek. LET OP

• Verwijder nooit de afdichting aan de voorzijde (de lange rubberen afdichting rond de opening van de vaatwasser). De afdichting zorgt ervoor dat de binnenkant van de vaatwasser afgesloten blijft.

• Gebruik een vochtige doek om kalkaanslag of vetresten aan de binnenkant van de vaatwasser te verwijderen. U kunt ook wat vaatwasmiddel toevoegen aan de lege vaatwasser en een programma uitvoeren op de hoogste spoeltemperatuur. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 65 2023-01-13 3:40:12Nederlands66 Onderhoud Onderhoud Sproeiarmen Verwijder en reinig elke sproeiarm als de sproeiarmen verstopt zijn of om te voorkomen dat de sproeiarmen verstopt raken. Verwijder de sproeiarmen voorzichtig zodat ze niet breken. Bovenste sproeiarm

1. Open de deur en trek het bovenste rek naar

buiten om bij de bovenste sproeiarm te komen.

2. Draai de moer los en verwijder vervolgens de

4. Plaats de sproeiarm terug en draai de moer

5. Draai de sproeiarm handmatig rond om te

controleren of deze correct is bevestigd. Onderste sproeiarm

1. Open de deur en trek het onderste rek naar

buiten. De laagste sproeiarm is onderin te zien.

2. Ontstop en reinig de sproeiarm.

3. Plaats de sproeiarm terug.

4. Draai de sproeiarm handmatig rond om te

controleren of deze correct is bevestigd. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 66 2023-01-13 3:40:12Nederlands 67 Onderhoud Filter Wij raden aan om de lter maandelijks te reinigen.

1. Open de deur en verwijder eerst het onderste

3. Verwijder het klepje van de Groflter en

vervolgens de onderliggende cilindervormige microlter. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 67 2023-01-13 3:40:12Nederlands68 Onderhoud Onderhoud

4. Verwijder alle vuiligheden en onzuiverheden van

de microlter en de Groflter.

5. Spoel ze af met stromend water en droog goed

6. Plaats de lter terug en vervolgens de Groflter.

7. Draai de hendel rechtsom om het klepje van de

lter te bevestigen. LET OP Zorg dat het de Groflter correct is gesloten. Een los klepje kan ten koste gaan van de prestaties van de lter. Langdurig onderhoud Voer eerst al het water af uit het apparaat en koppel vervolgens de waterslang los als u de vaatwasser voor langere tijd niet gaat gebruiken. Draai de watertoevoerkraan dicht en schakel de aardlekschakelaar uit. Water dat achterblijft in de slangen of interne componenten kan de vaatwasser beschadigen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 68 2023-01-13 3:40:12Nederlands 69 Problemen oplossen Problemen oplossen Controlepunten Controleer eerst de onderstaande tabel en probeer de suggesties uit als u problemen ondervindt met uw vaatwasser. Symptoom Mogelijke oorzaak Actie De vaatwasser start niet. De deur is niet volledig gesloten.

• Controleer of de deur volledig is gesloten en vergrendeld.

• Controleer of het bovenste rek goed is aangesloten op het sproeistuk.

• Controleer of het bovenste rek correct is gemonteerd. Het netsnoer is niet correct aangesloten.

• Sluit het netsnoer aan. Er wordt geen water toegevoerd.

• Zorg dat de watertoevoerkraan is opengedraaid. Het bedieningspaneel is vergrendeld.

• Schakel de Bedieningsvergrendeling uit. De vaatwasser heeft een vieze geur. Er is water achtergebleven van een vorig programma.

• Voeg vaatwasmiddel aan de lege vaatwasser toe en voer het programma Snel uit. Dit is alleen op bepaalde modellen beschikbaar. Er blijft water in de vaatwasser achter nadat een programma is voltooid. De afvoerslang is geknikt of verstopt. • Trek de slang recht en ontstop deze. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 69 2023-01-13 3:40:12Nederlands70 Problemen oplossen Problemen oplossen Symptoom Mogelijke oorzaak Actie Er blijven voedselresten achter op de vaat. Er is een onjuist programma geselecteerd.

• Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat. De lters zijn verstopt of niet goed bevestigd.

• Maak de lters schoon.

• Controleer of de lters goed zijn vastgemaakt. Er is te weinig vaatwasmiddel gebruikt.

• Gebruik de correcte hoeveelheid vaatwasmiddel voor het vaatwerk. Lage waterdruk.

• Controleer of de druk tussen 0,04 en 1,0 MPa bedraagt. De sproeikoppen zijn verstopt. • Reinigen en ontstop de sproeikoppen. Het vaatwerk is niet correct geplaatst of er is te veel vaatwerk geplaatst.

• Deel de vaat zo in dat de sproeikoppen en/of de vaatwasmiddeldispenser niet geblokkeerd worden. Het water is te hard.

• Controleer of het indicatielampje voor het bijvullen van zout brandt en voeg indien nodig vaatwaszout toe. De vaat is niet goed gedroogd. Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir.

• Voeg spoelmiddel toe.

• Controleer de spoelmiddelinstellingen. Er is te veel vaatwerk geplaatst.

• Te veel vaatwerk kan ten koste gaan van het drogen. Plaats de vaat zoals wordt aanbevolen. Bij het leeghalen van de vaatwasser is water uit glazen en kopjes over het andere vaatwerk gelopen.

• Maak eerst het onderste rek leeg en daarna het bovenste rek. Zo voorkomt u dat water uit het bovenste rek op de vaat in het onderste rek druppelt. Er zijn meerdere vaatwastabletten gebruikt zonder dat de optie Sanitize (Reinigen) is geselecteerd.

• Selecteer de optie Sanitize (Reinigen) of gebruik spoelmiddel. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 70 2023-01-13 3:40:12Nederlands 71 Problemen oplossen Symptoom Mogelijke oorzaak Actie De vaatwasser maakt te veel lawaai. De vaatwasser laat een geluid horen als het klepje van de dispenser wordt geopend en tijdens het afpompen.

• Dit is normaal. De vaatwasser staat niet waterpas.

• Zorg ervoor dat de vaatwasser waterpas staat. De sproeiarm raakt de vaat, waardoor een bonkend geluid klinkt.

• Deel de vaat opnieuw in. Er blijft een geel of bruin laagje op het vaatwerk achter. Kofe- en theevlekken.

• Gebruik een programma met een hogere temperatuur. De indicatielampjes branden niet. Het netsnoer is niet correct aangesloten.

• Controleer of er stroomtoevoer is. De sproeiarmen draaien niet soepel. De sproeiarmen zitten verstopt met voedselresten.

• Reinig de sproeiarmen. Er blijft een wit laagje op de vaat achter. Het water is te hard.

• Controleer het indicatielampje voor het bijvullen van zout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio.

• Controleer of het deksel van het zoutreservoir goed is dichtgedraaid. Er zitten luchtbellen en krassen op het bedieningspaneel. Er zit lucht onder de beschermlaag, wat EPS-plekken achterlaat.

• Verwijder de beschermlaag van het bedieningspaneel. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 71 2023-01-13 3:40:13Nederlands72 Problemen oplossen Problemen oplossen Informatiecodes Als de vaatwasser niet correct werkt, wordt er mogelijk een informatiecode op het display weergegeven. Controleer de onderstaande tabel en probeer de suggesties uit. Code Actie

• Draai de watertoevoerkraan dicht. Schakel de aardlekschakelaar van de vaatwasser uit. Neem vervolgens contact op met een monteur om dit te repareren. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.

Probleem met de watertoevoer

• Controleer of de watertoevoerkraan is dichtgedraaid, de watertoevoer is onderbroken of de watertoevoerkraan of -slang bevroren is of verstopt zit met vreemde deeltjes. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.

• Abnormale communicatie tussen de hoofd PCB en de sub PCB.

• Als het probleem zich blijft voordoen, neemt u contact op met een geautoriseerd Samsung-servicecentrum.

Controle hoge temperatuur van verwarming

• Functionele controle. Voeg vaatwasmiddel aan de lege vaatwasser toe en voer een programma uit. Schakel de aardlekschakelaar van de vaatwasser uit als het probleem zich blijft voordoen. Neem vervolgens contact op met een Samsung-servicecentrum.

• Temperatuursensor kapot (kortgesloten of open circuit). Als het probleem zich blijft voordoen, neemt u contact op met een geautoriseerd Samsung-servicecentrum.

• Abnormale werking met waspomp. Neem contact op met een lokaal Samsung- servicecentrum als het probleem zich blijft voordoen.

• Abnormale werking met distributiemotorsysteem, of hoofd PCB. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen.

Controleer de lter en laat de leiding leeglopen. Maak deze schoon als hij verstopt zit. Neem contact op met een lokaal Samsung-servicecentrum als het probleem zich blijft voordoen. Neem contact op met een lokaal Samsung-servicecentrum als een informatiecode op het scherm blijft verschijnen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 72 2023-01-13 3:40:13Nederlands 73 Vaatwasprogramma's Vaatwasprogramma's 8500AM - B-klasse (DW60A807*, DW60A806*) Wasprogramma AUTO (AUTOMATISCH) ECO Intensief Programmavolgorde Voorwas (45 °C) Hoofdwas (55 °C-65 °C) Spoelen Warm spoelen (50 °C-55 °C) Drogen Einde Voorwas Hoofdwas (48 °C) Spoelen Warm spoelen (41 °C) Drogen Einde Voorwas (50 °C) Hoofdwas (65 °C) Spoelen Warm spoelen (58 °C) Drogen Einde Waterverbruik (l) 6,5-16,8 8,5 15,6 Energieverbruik (kWh) 0,650-1,500 0,644 1,330 Programmaduur (min) 149 230 238 Wasprogramma Breekbaar Snel 60 * Voorwas Programmavolgorde Voorwas (40 °C) Hoofdwas (50 °C) Spoelen Warm spoelen (50 °C) Drogen Einde Voorwas (35 °C) Hoofdwas (60 °C) Spoelen (50 °C) Warm spoelen (50 °C) Drogen Einde Voorwas Einde Waterverbruik (l) 12 14,4 4,1 Energieverbruik (kWh) 0,880 0,855 0,02 Programmaduur (min) 149 60 15 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 73 2023-01-13 3:40:13Nederlands74 Vaatwasprogramma's Vaatwasprogramma's Wasprogramma Automatische reiniging Programma downloaden Extra stil Potten en pannen Programmavolgorde Voorwas Hoofdwas (70 °C) Spoelen Warm spoelen (70 °C) Drogen Einde Voorwas (35 °C) Hoofdwas (60 °C) Spoelen Warm spoelen (55 °C) Drogen Einde Voorwas (50 °C) Hoofdwas (68 °C) Spoelen Warm spoelen (70 °C) Drogen Einde Waterverbruik (l) 13 11,8 20,5 Energieverbruik (kWh) 1,200 1,220 1,840 Programmaduur (min) 162 294 202 Wasprogramma Programma downloaden Babyverzorging Plastic Programmavolgorde Warm spoelen (70 °C) Drogen Einde Voorwas Hoofdwas (60 °C) Spoelen Warm spoelen (60 °C) Drogen Einde Waterverbruik (l) 6,2 13,1 Energieverbruik (kWh) 0,855 1,110 Programmaduur (min) 70 155 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 74 2023-01-13 3:40:13Nederlands 75 Vaatwasprogramma's 8500AM - C-klasse (DW60A805*, DW60A804*) Wasprogramma AUTO (AUTOMATISCH) ECO Intensief Programmavolgorde Voorwas (45 °C) Hoofdwas (55 °C-65 °C) Spoelen Warm spoelen (50 °C-55 °C) Drogen Einde Voorwas Hoofdwas (50 °C) Spoelen Warm spoelen (45 °C) Drogen Einde Voorwas (50 °C) Hoofdwas (65 °C) Spoelen Warm spoelen (58 °C) Drogen Einde Waterverbruik (l) 8,5-18 9,8 16,6 Energieverbruik (kWh) 0,850-1,550 0,746 (14 couverts)/ 0,735 (13 couverts) 1,500 Programmaduur (min) 149 210 205 Wasprogramma Breekbaar Snel 60 * Voorwas Programmavolgorde Voorwas (40 °C) Hoofdwas (50 °C) Spoelen (50 °C) Warm spoelen (50 °C) Drogen Einde Voorwas (35 °C) Hoofdwas (60 °C) Spoelen (50 °C) Warm spoelen (50 °C) Drogen Einde Voorwas Einde Waterverbruik (l) 13,5 15 4,1 Energieverbruik (kWh) 0,950 0,950 0,020 Programmaduur (min) 120 60 15 DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 75 2023-01-13 3:40:13Nederlands76 Vaatwasprogramma's Vaatwasprogramma's Wasprogramma Extra stil Automatische reiniging Programma downloaden Potten en pannen Programmavolgorde Voorwas (35 °C) Hoofdwas (60 °C) Spoelen Warm spoelen (55 °C) Drogen Einde Voorwas Hoofdwas (70 °C) Spoelen Warm spoelen (70 °C) Drogen Einde Voorwas (50 °C) Hoofdwas (68 °C) Spoelen (50 °C) Warm spoelen (70 °C) Drogen Einde Waterverbruik (l) 13 15 21,8 Energieverbruik (kWh) 1,200 1,250 1,860 Programmaduur (min) 270 145 172 Wasprogramma Programma downloaden Babyverzorging Plastic Programmavolgorde Warm spoelen (70 °C) Drogen Einde Voorwas Hoofdwas (60 °C) Spoelen Warm spoelen (60 °C) Drogen Einde Waterverbruik (l) 3,8 14,4 Energieverbruik (kWh) 0,855 1,125 Programmaduur (min) 71 129

• Voorwas Bij dit programma wordt noch de functie Automatische deur, noch het drogen geactiveerd. Doorlopend gebruik van het voorwasprogramma voor een langere periode wordt niet aanbevolen. Dit kan de werking van de waterontharder schaden. OPMERKING

• De programmaduur kan afwijken, afhankelijk van de toevoegde opties en de druk en temperatuur van het toegevoerde water.

• Als de vaatwasser in de afgelopen 5 dagen niet is gebruikt, wordt het achtergebleven water automatisch weggespoeld.

• Het stroomverbruik hangt af van de watertemperatuur en/of de hoeveelheid vaat. Als het spoelmiddel op is, kunnen de tijd en temperatuur iets oplopen.

• Als geen spoelmiddel wordt gebruikt, kunnen de programmaduur en de temperatuur lichtjes oplopen. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 76 2023-01-13 3:40:13Nederlands 77 Bijlage Bijlage Transport/verplaatsen Zorg dat de vaatwasser leeg is en alle onderdelen vastzitten. Begin door water uit de vaatwasser af te voeren op de volgende manier:

1. Open de deur en zet te vaatwasser aan.

2. Selecteer en voer het programma ECO uit.

3. Druk op START en sluit de deur.

4. Open de deur 5 seconden nadat het programma is voltooid.

5. Houd START 3 seconden ingedrukt om het water af te voeren.

7. Open de deur nadat het afvoeren is voltooid.

8. Schakel de vaatwasser uit en draai de waterkraan dicht.

9. Koppel de waterslang en de afvoerslang los.

LET OP Schud of schommel de vaatwasser niet heen en weer tijdens het verplaatsen. Er kan achtergebleven water uit de vaatwasser druppelen. Vorstbeveiliging Zorg dat u de vaatwasser leegmaakt als u de vaatwasser op een plek achterlaat waar zich gedurende een langere periode vorst kan voordoen. Lees het gedeelte “Transport/verplaatsen” voor meer informatie. De vaatwasser op een milieuvriendelijke wijze afdanken Uw vaatwasser is gemaakt van recyclebare materialen. Houd u bij het afdanken van de vaatwasser aan de lokale wet- en regelgeving met betrekking tot afvalverwerking. Knip de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodat dieren en kinderen zich niet in het apparaat kunnen opsluiten. Voor meer informatie over ecodesign Informatie over ecodesign is te vinden in de gebruikershandleiding via www.samsung.com/support. DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 77 2023-01-13 3:40:13Nederlands78 Bijlage Bijlage Specicaties MODEL DW60A807*F* DW60A806*F* DW60A805*F* DW60A804*F* DW60A807*U* DW60A806*U* DW60A805*U* DW60A804*U* DW60A807*BB DW60A806*BB DW60A805*BB DW60A804*BB DW60A807*IB DW60A806*IB DW60A805*IB DW60A804*IB Type Vrijstaand Onderbouw Volledig ingebouwd Volledig ingebouwd (sleepdeur) Vermogen 220-240 V

, 50 Hz Waterdruk 0,04-1,0 Mpa Wascapaciteit DW60A807* Couvert voor 14 personen DW60A806* Couvert voor 14 personen DW60A805* Couvert voor 14 personen DW60A804* Couvert voor 13 personen Nominaal vermogen 1760-2100 W Afmetingen (breedte x diepte x hoogte) 598 x 600 x 845 mm 598 x 570 x 815 mm 598 x 550 x 815 mm Gewicht (zonder verpakking) 52,5 kg (806*-modellen) 50,5 kg (805*-modellen) 51 kg (804*-modellen) 44,5 kg (807*-modellen) 42,5 kg (805*-modellen) 43,5 kg (807*-modellen) 43 kg (806*-modellen) 40,5 kg (805*-modellen) 40 kg (804*-modellen) 43,5 kg (806*-modellen) 40 kg (804*-modellen) Gewicht (verpakt) 57 kg (806*-modellen) 55,5 kg (805*-modellen) 56,5 kg (804*-modellen) 51,5 kg (807*-modellen) 49 kg (805*-modellen) 49,5 kg (807*-modellen) 49,5 kg (806*-modellen) 47 kg (805*-modellen) 45,5 kg (804*-modellen) 50 kg (806*-modellen) 46 kg (804*-modellen) DW8500AM_DW60A8070BB_ET_DD81-03206A-05_NL.indd 78 2023-01-13 3:40:13Nederlands 79 Voor standaardtest Voor standaardtest OPMERKING De informatie voor de vergelijkbaarheidstest is als volgt. DW60A807*/DW60A806*/DW60A805*-modellen

• Wascapaciteit: Couverts voor 14 personen

• Positie van bovenste rek: lagere positie

• Aanvullende opties: geen

• Dosering van standaard vaatwasmiddel: hoofdwas 22 g

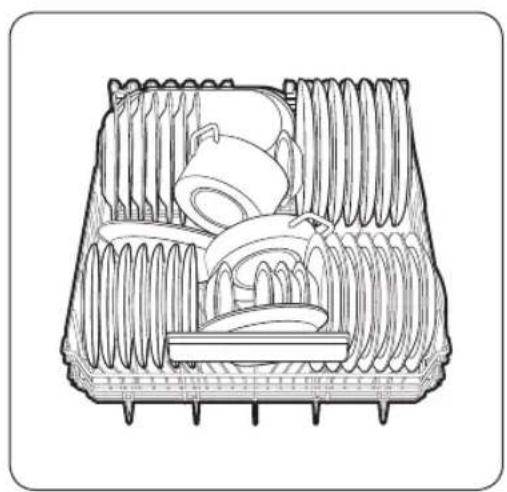

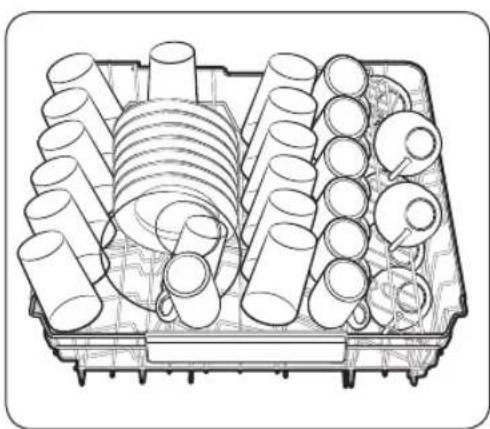

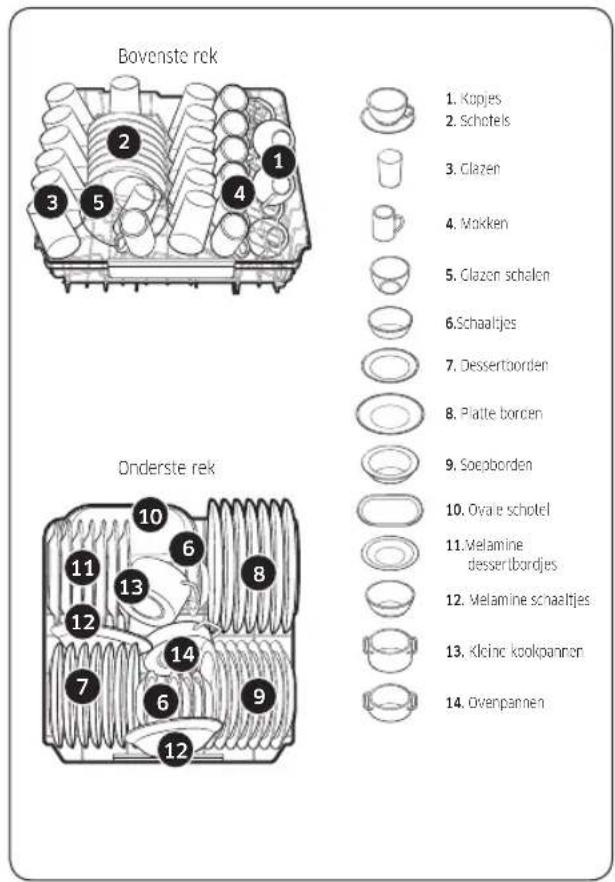

• Zie de onderstaande guur voor de schikking van het vaatwerk 1. Kopjes2. Schotels3. Glazen4. Mokken5. Glazen schalen6. Schaaltjes7. Dessertborden8. Platte borden9. Soepborden10. Ovale schotel11. Melamine dessertbordjes12. Melamine schaaltjes13. Kleine kookpannen14. OvenpannenBovenste rek

• Wascapaciteit: Couvert voor 13 personen

• Positie van bovenste rek: lagere positie

• Aanvullende opties: geen

• Dosering van standaard vaatwasmiddel: hoofdwas 21 g

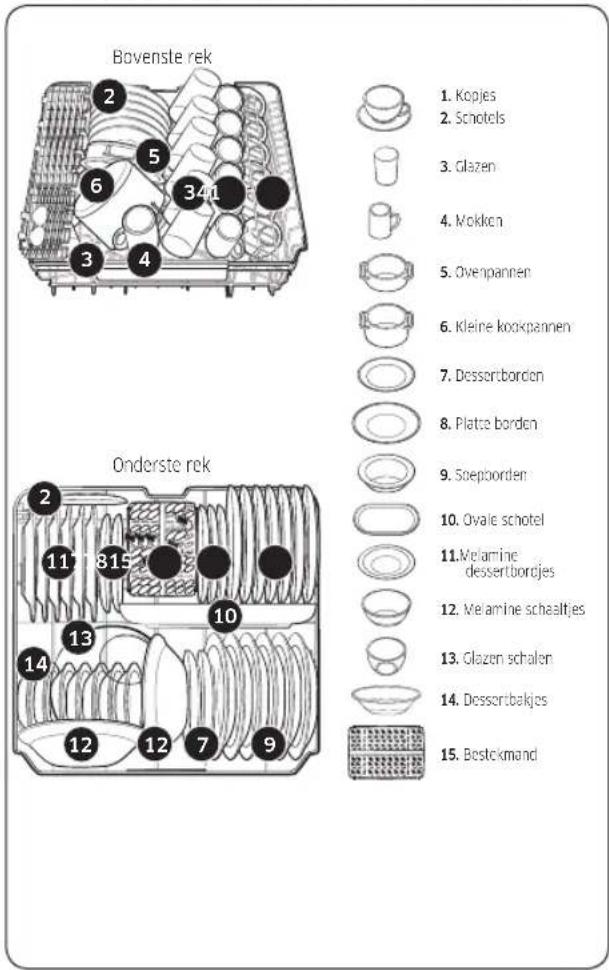

• Zie de onderstaande guur voor de schikking van het vaatwerk 1. Kopjes2. Schotels3. Glazen4. Mokken5. Ovenpannen6. Kleine kookpannen7. Dessertborden8. Platte borden9. Soepborden10. Ovale schotel11. Melamine dessertbordjes12. Melamine schaaltjes13. Glazen schalen14. Dessertbakjes15. BestekmandBovenste rek
