Caractéristiques techniques	Éclairage LED, puissance 10W, température de couleur 3000K, flux lumineux 800 lumens
Utilisation	Idéal pour l'éclairage intérieur, convient aux salons, cuisines et bureaux
Maintenance et réparation	Remplacement de l'ampoule possible, nettoyage régulier recommandé pour un fonctionnement optimal
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'eau
Informations générales	Durée de vie estimée de 25 000 heures, garantie de 2 ans

FOIRE AUX QUESTIONS - 54736 DIO

Comment installer le DIO 54736 ?

Pour installer le DIO 54736, commencez par couper l'alimentation électrique. Suivez ensuite le manuel d'installation fourni pour fixer le dispositif au plafond et connecter les fils électriques selon les instructions. Une fois installé, rétablissez l'alimentation.

Le DIO 54736 est-il compatible avec les variateurs ?

Oui, le DIO 54736 est compatible avec la plupart des variateurs. Assurez-vous que le variateur est conçu pour fonctionner avec des ampoules LED si vous utilisez cette technologie.

Quelle est la puissance maximale supportée par le DIO 54736 ?

Le DIO 54736 supporte une puissance maximale de 60 W. Veillez à ne pas dépasser cette limite pour éviter d'endommager le produit.

Comment changer une ampoule sur le DIO 54736 ?

Pour changer une ampoule, coupez l'alimentation électrique, puis retirez délicatement l'ampoule défectueuse en la tournant dans le sens inverse des aiguilles d'une montre. Remplacez-la par une nouvelle ampoule en la vissant dans le sens des aiguilles d'une montre.

Le DIO 54736 est-il étanche ?

Le DIO 54736 n'est pas étanche. Il est recommandé de l'utiliser dans des espaces intérieurs secs pour éviter tout dommage.

Comment entretenir le DIO 54736 ?

Pour entretenir le DIO 54736, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le fini.

Que faire si le DIO 54736 ne s'allume pas ?

Si le DIO 54736 ne s'allume pas, vérifiez d'abord que l'alimentation électrique est rétablie. Assurez-vous également que l'ampoule est correctement installée et fonctionnelle. Si le problème persiste, contactez le service client.

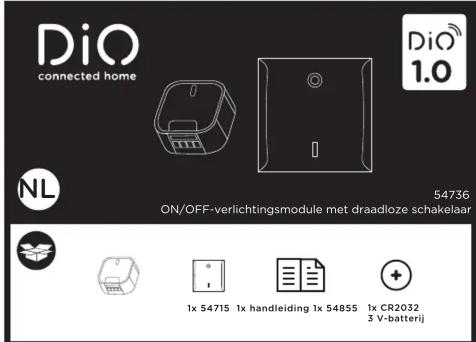

MODE D'EMPLOI 54736 DIO

EnregistrerVotegarantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

0. Tutorial video

Afin de simplifier la compréhension et l'installation de nos solutions, nous avons opté pour des noticesfilmées: vous pouvez les visionner sur notreCHA同期yUc//dio-connected-home, dans l'onglet playlists. Vous pouvez également lesvisionnervia notre site www.getDiO.com dans l'onglet support.

1. Installer le module d'éclairage

!! Attention !!

Couper le courant avant toute manipulation.

En cas de doute sur votre installation, veuillez faire appel à votre électricien.

Voupezutiler les ampoules incandescentes, halogenes,LED ou ECO non dimmables.

Raccorder le module à votre éclairage

1. Couper le courant.
2. Retirer la phase AC 230V et le neutre qui sont branchés àronte lambre.
3. Raccorder le module au courant en branchant la phase AC 230V (brun/rouge) à la borne ' L' et le cable neutre (blee) à la branche ' B'
4. Brancher la phase allant vers la lampe (brun/rouge) à la borne 'L'V' et le côte neutre (bleu) à la borne 'N' interne (laite).
5. Serrer bien les vis des 4 bornes du module et rebrancher le courant.

Installer l'interrupteur sans fil

1. Enlever la plaquette avant de l'interrupteur afin de vérifier que la pile est bien placé et pour placer les vis de fixation murale.
2. Fixer la base au mure à l'aide des vis ou des autocollants double-face fournis.
3. Fixer la plaquette à la base (attention: respecter la position uP ≥ ).

Attention: Danger d'exploitation si la pile n'est pas remplaee de correctement. Ne remplacer que par le meme type ou un type équivalent.

2. Associé le module avec une commande DiO 1.0

Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommande, interrupteurs, détecteurs sans fil et la centrale domestique DiO pour un contrôle via votre smartphone.

Grà à la centrale DIO, vous pouvez contrêter votre maison où que vous soyez via cette smartphone et égalément rendreCompatible cette module DIO 1.0 avec les commandes DIO 2.0. Plus d'informations sur www.getDIO.com.

2.1 Associé le module avec une télécommande, interrupteur ou détecteur DiO 1.0

1. Brancher votre module au courant.
2. Approcher l'interrupteur DIO 1.0 du module et appuyer une fois sur le bouton d'apprentissage du module, la Led du module commence a clinopter lentement.
3. Dans les 12 secondes, appuyer sur le bouton T de votre interrupteur.
4. La LED du module clignote deux fois pour confirmer l'association et s'esteint.

Attention: Si vous n'appuyez pas sur le bouton ON' de votre commande dans les 12 secondes, le module sortira du mode apprenticeusage ; vous nevez recommencer la procédure affirm d'associer votre commande à技术研发.

Le module peut être liée jusqu'à 32 commandes DIO différentielles. Si la mémoire est pleine, l'ajout de la 33^ commande effacera la 1ère commande ajustée.

2.2 Associer le module à la centrale DiO

Associez-vous module d'échéance à toute centrale domestique DiO, pour commander une échéance avec votre smartphone et créé vis scénarios, par exemple pour allumer/ésteadre cette luminaire à une heures précise ou simuler une présence durant cette absence. Referç-euses au manuel de cette central pour l'ajout du module.

3. Effacer une commande DiO 1.0

Si vous souhaitez effacer une commande
1. Approcher la commande du module et appuyer sur le bouton d'apprentissage du module, la LED commence à clignoter lentement.
2. Dans les 12 secondes, apuyer sur le bouton 'OFF'(°) de la commande à effecr, la LED du module clignde deux fois pour confirmé l'effacement.

4. Réinitialiser (reset)

Pour effacer toutes les commandes enregistrées :
1. Appuyer sur le bouton d'apprentissage du module durant 6 secondes, la Led commence a clinopter rapidement.
2. Relacher et appuyer une nouvelle fois sur le bouton.

5. Utilisation

Function On/Off: Appuyer 1 x sur le bouton 'I pour allumer ou sur le bouton 'O pour etidine.

Le module peut être commande individuelle ou en combinaison avec d'autres récepteurs (ex.: un interrupteur DIO ferme le violet lié à un module DIO et allume au même temps la lampe branchée à module éclairage, et la télécommande DIO allume et étèint individuelle la lampe).

5. Résolution de problèmes

L'éclairage ne s'allume pas lors d'un appui sur la télécommande, interrupteur ou que le détecteur est activé:

• Vérifiez que votre module est bien installé et connecté au courant électrique.
• Verifiéz la polarité et/ou l'épaisement des(s) pile(s) de la commande.
• Assuver que vous queerc le commande est associée à cette module.

Important: Une distance minimale d'1-2m est requise entre deux retepondes Dio (module, prise et/ou ampoule). La portée entre le module et la commande Dio peut être diminué par l'épaissier des murs, ou un environnement sans fil existant. Attention: Ne pas utiliser dans un endroit humide.

6. Caracteristiques techniques

Module d'éclairage - 54855
- Protocole:DiO 1.0
Frequence:433,92 MHz FIDR-3=1W
- EIRP: 3 mW - Distance de transmission: 50 m
Distance of transport (en champs libre)
Max. 32 émetteurs associés
- Température de fonctionnement: 0 à 35^
- Alimentation: 220 - 240 V ~ 50Hz - Damping: 100% V/5A
· Puissance Max . 1000W / 5A · Dimensions : 48 x 48 x 24.5 m
- Dmensions : 48 x 48 x 24,3 mm

Interrupteur sans fil - 54715

· Fréquence:433,92 MHz
Distance de transmission: 50m (and 1000 miles).
(en champles libre)Nombre de canou
- N胸部 de Canau : 1 - Batterie lithium : CR2032 3V ( inclue )

7. Complétérème installation

Complétée cette installation avec les solutions DiO pour contrôle leur chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passée chez vous avec la désossevrabilité. Facie, qualitat, évolutif et économique, découvertes toutes les solutions DiO connecté homer sur www.getDiO.com.

Utilisation interieure (IP20), ne pas utiliser dans un environnement humide.
Micro-interrupteur on/off electronique.

au tout appliquée électronique, électronique ou accumulatoraté doit être collecte séparant par un système local et spécialisé de collecte des déchets. Je ne pés que这些东西 avec les déchets ordinaires. Consultée la rémunération en vigueur. LaIPAme en forme de poulté indique que ce produit ne doit être avec les déchets. Il ne deviennent pas qu'une mention sur le rapport de l'administration. Le personnel est représentant une société humaine liée à la mise au début insoluble, recyclée le produit de façon responsable afin de promouvoir l'utilisation durable des resource matériels acquises. Pour ne restervene cette application, utilisez les systèmes de renseignement de déchets, recréer le revenirde d'origine. Il s'charge du recyclage dans le respect des positions régentrales.
CHACON declare que les apparèts 54855 et 54715 sont conformes aux exigences et dispositions de la directive RED 2014/53/EU.
Le texte complet de la déclaration UE de conformité est disponible à l'ADDRESS internet suivant www.chacon.be - Support - Télécharges

Hotline

www.getDiO.com

BE http://www.getdio.com/contact
FR http://www.getdio.com/contact
ES+34914816397 (Precio Comunicacion Nacional)
PT+351221450250 (PrecoComunicaaoNaciona)
IT [phone] (Al prezzo di una Telefonata nazionale)

V1.1 190514
