54855 - Éclairage DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'éclairage (récepteur)
Marque	DIO
Modèle	54855
Protocole	DiO 1.0
Fréquence	433,92 MHz
Puissance maximale	1000 W / 3 A
Alimentation	220-240 V ~ 50 Hz
Dimensions	48 x 48 x 24,5 mm
Température de fonctionnement	0 à 35 °C
Distance de transmission	50 m (en champ libre)
Nombre maximal d'émetteurs associés	32
Utilisation	Intérieure (IP20)
Fonctions principales	Allumer/Éteindre (On/Off)
Compatibilité	Commandes DiO 1.0 (télécommande, interrupteur, détecteur) et centrale DiO
Types d'ampoules compatibles	Incandescentes, halogènes, LED, ECO non dimmables
Sécurité	Couper le courant avant toute manipulation ; ne pas utiliser en milieu humide
Recyclage	Conforme aux directives DEEE (2002/96/EC) et relative aux accumulateurs (2006/66/EC)
Garantie	Enregistrement sur www.getDiO.com/warranty

FOIRE AUX QUESTIONS - 54855 DIO

Comment associer le module d'éclairage DIO 54855 à une télécommande DiO 1.0 ?

Branchez le module, approchez la télécommande, appuyez sur le bouton d'apprentissage du module (la LED clignote lentement), puis dans les 12 secondes, appuyez sur le bouton ON (I) de la télécommande. La LED clignote deux fois pour confirmer l'association.

Comment effacer une commande DiO 1.0 associée ?

Approchez la commande du module, appuyez sur le bouton d'apprentissage (LED clignote lentement), puis dans les 12 secondes, appuyez sur le bouton OFF (O) de la commande à effacer. La LED clignote deux fois pour confirmer.

Comment réinitialiser le module (effacer toutes les commandes) ?

Appuyez sur le bouton d'apprentissage du module pendant 6 secondes jusqu'à ce que la LED clignote rapidement, puis relâchez et appuyez une nouvelle fois sur le bouton.

L'éclairage ne s'allume pas. Que faire ?

Vérifiez que le module est correctement installé et alimenté. Vérifiez la polarité et l'état des piles de la commande. Assurez-vous que la commande est bien associée au module. Respectez une distance minimale de 1-2 m entre deux récepteurs DiO.

Quels types d'ampoules puis-je utiliser avec ce module ?

Vous pouvez utiliser des ampoules incandescentes, halogènes, LED ou ECO non dimmables.

Puis-je commander plusieurs récepteurs avec une seule commande ?

Oui, le module peut être associé à jusqu'à 32 commandes DiO. De plus, vous pouvez programmer des scénarios avec la centrale DiO pour contrôler plusieurs récepteurs simultanément.

Quelle est la portée de la transmission ?

La portée est de 50 m en champ libre. Elle peut être réduite par l'épaisseur des murs ou d'autres interférences sans fil.

Puis-je utiliser ce module en extérieur ?

Non, le module est prévu pour une utilisation intérieure uniquement (IP20). Ne pas utiliser dans un environnement humide.

Comment installer le module d'éclairage ?

Coupez le courant. Raccordez la phase AC (brun/rouge) à la borne L, le neutre (bleu) à la borne N extérieure, puis la phase vers la lampe à L↓ et le neutre à la borne N intérieure. Serrez les vis et rebranchez le courant.

Où trouver des vidéos d'installation ?

Des tutoriels vidéo sont disponibles sur la chaîne YouTube 'DIO Connected Home' (onglet playlists) ou sur le site www.getDiO.com (onglet support).

MODE D'EMPLOI 54855 DIO

Enregistrer votre garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

0. Tutoriel vidéo

Afin de simplifier la compréhension et l'installation de nos solutions, nous avons opté pour des notices filmées : vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l'onglet playlists. Vous pouvez également les visionner via notre site www.getDiO.com dans l'onglet support.

1. Installer le module d'éclairage

!! Attention !!

Couper le courant avant toute manipulation.

En cas de doute sur votre installation, veuillez faire appel à votre électricien.

Vous pouvez utiliser les ampoules incandescentes, halogènes, LED ou ECO non dimmables.

Raccorder le module à votre éclairage

1. Couper le courant.

2. Retirer la phase AC 230V et le neutre qui sont branchés à votre lampe.

3. Raccorder le module au courant en branchant la phase AC 230V (brun/rouge) à la borne 'L', et le câble neutre (bleu) à la borne 'N' extérieure du module.

4. Brancher la phase allant vers la lampe (brun/rouge) à la borne 'L↓' et le câble neutre (bleu) à la borne 'N'intérieure du module.

5. Serrer bien les vis des 4 bornes du module et rebrancher le courant.

2. Associer le module avec une commande DiO 1.0

Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : télécommande, interrupteurs, détecteurs sans fil et la centrale domotique DiO pour un contrôle via votre smartphone.

Grâce à la centrale DiO, vous pouvez contrôler votre maison où que vous soyez via votre smartphone et également rendre compatible votre module DiO 1.0 avec les commandes DiO 2.0. Plus d'informations sur www.getDiO.com.

2.1 Associer le module avec une télécommande, interrupteur ou détecteur DiO 1.0

1. Brancher votre module au courant.
2. Approcher la commande DiO 1.0 du module et appuyer une fois sur le bouton
   d'apprentissage du module, la Led du module commence à clignoter lentement.
3. Dans les 12 secondes, appuyer sur le bouton' ON (1) de votre commande.
4. La LED du module cliqnote deux fois pour confirmer l'association et s'éteint.

Attention : Si vous n'appuyez pas sur le bouton 'ON' (l') de votre commande dans les 12 secondes, le module sortira du mode apprentissage ; vous devez recommencer la procédure afin d'associer votre commande à votre module.

Le module peut être liée jusqu'à 32 commandes DiO différentes. Si la mémoire est pleine, l'ajout de la 33° commande effacera la 1ère commande ajoutée.

2.2 Associer le module à la centrale DiO

Associez votre module d'éclairage à votre centrale domotique DiO, pour commander votre éclairage avec votre smartphone et créer vos scénarios, par exemple pour allumer/éteindre votre luminaire à une heure précise ou simuler une présence durant votre absence. Referez-vous au manuel de votre central pour l'ajout du module.

3. Effacer une commande DiO 1.0

Si vous souhaitez effacer une commande :

1. Approcher la commande du module et appuyer sur le bouton d'apprentissage du
   module, la Led commence à clignoter lentement.
2. Dans les 12 secondes, appuyer sur le bouton 'OFF'('O') de la commande à effacer, la LED du module clignote deux fois pour confirmer l'effacement.

4. Réinitialiser (reset)

Pour effacer toutes les commandes enregistrées :
1. Appuyer sur le bouton d'apprentissage du module durant 6 secondes, la Led commence à clignoter rapidement
2. Relâcher et appuyer une nouvelle fois sur le bouton.

5. Utilisation

Fonction On/Off : Appuyer 1 x sur le bouton 'l' pour allumer ou sur le bouton 'O' pour éteindre.

Le module peut être commandé individuellement ou en combinaison avec d'autres récepteurs (ex. : un interrupteur DiO ferme le volet lié à un module DiO et allume au même temps la lampe branchée au module éclairage, et la télécommande DiO allume et éteint individuellement la lampe).

5. Résolution de problèmes

L'éclairage ne s'allume pas lors d'un appui sur la télécommande, interrupteur ou que le détecteur est activé :
- Vérifiez que votre module est bien installé et connecté au courant électrique.
- Vérifiez la polarité et/ou l'épuisement de(s) pile(s) de votre comm - Assurez-vous que votre commande est associée à votre module.

Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (module, prise et/ou ampoule). La portée entre le module et la commande DiO peut être diminuée par l'épaisseur des murs, ou un environnement sans fil existant. Attention : Ne pas utiliser dans un endroit humide.

6. Caractéristiques techniques

• Protocole : DiO 1.0
  • Fréquence : 433,92 MHz
  • EIRP : 3 mW
• Distance de transmission : 50 m (en champs libre)
  • Max. 32 émetteurs associés
  • Température de fonctionnement : 0 à 35°C
  • Allimentation : 220 - 240 V \~ 50Hz
  • Puissance Max. : 1000W / 3A Dimensions : 48 x 48 x 24.5 m

. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.getDiO.com.

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide. μ Micro-interrupteur on/off électronique.

Recyclage

Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas été jeté avec les ordures ménérages dans aucun des pays de l'UE. Afin de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au rebut incontrollée, recyclez le produit de façon responsable afin de promovouir l'utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de la formation d'une netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de la netto de l'industries réglementaires.

CHACON déclare que l'appareil 54855 est conforme aux exigences et dispositions de la directive RED 2014 (E.P.E.U.)

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante www.chacon.be - Support - Téléchargements

Hotline

www.getDiO.com
BE http://www.getdio.com/contact
FR http://www.getdio.com/contact
ES + 34 91 481 63 97 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional)
IT [phone] (Al prezzo di una telefonata nazionale)

V1.1 190514

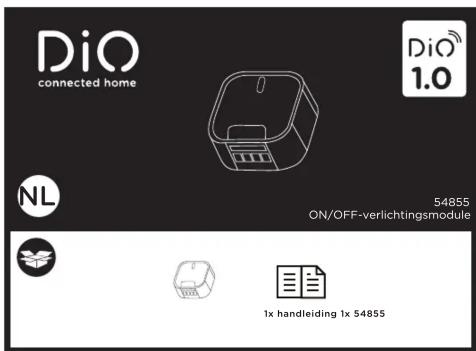

DiO connected home DiO 1.0 NL 54855 ON/OFF-verlichtingsmodule 1x handleiding 1x 54855
