Type de produit	Panneau solaire portable
Marque	Westinghouse
Modèle	WSolar100p
Puissance crête	100 W
Efficacité des cellules	23 %
Tension d'alimentation (Vmp)	17,6 V
Courant d'alimentation (Imp)	5,68 A
Tension en circuit ouvert (Voc)	21,12 V
Courant de court-circuit (Isc)	5,96 A
Sorties USB	1x USB-A (5V/2,4A), 1x USB-A QC3.0 (5V/3A, 9V/2A, 12V/1,5A), 1x USB-C PD45W (5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2,25A)
Sortie CC	17,6 V / 100 W via connecteur XT-60
Dimensions plié	63,5 x 53,3 x 5,1 cm (25 x 21 x 2 po)
Dimensions déplié	108 x 53,3 x 4,4 cm (42,5 x 21 x 1,75 po)
Température de fonctionnement	-10 °C à 65 °C (14 °F à 149 °F)
Mise en parallèle	Possible avec WSolar100p ou WSolar60p via entrée DC 5,5 mm
Garantie	2 ans (24 mois) limitée
Contenu de l'emballage	Panneau solaire, cordon d'alimentation avec connecteurs, manuel d'utilisation
Entretien	Nettoyer avec un chiffon humide, ne pas immerger dans l'eau
Sécurité	Ne pas utiliser avec des composants incompatibles, ne pas immerger, ne pas percer, ne pas plier

FOIRE AUX QUESTIONS - WSolar100p WESTINGHOUSE

Quelle est la puissance maximale du panneau solaire WSolar100p ?

Le panneau solaire Westinghouse WSolar100p a une puissance crête de 100 watts dans des conditions d'ensoleillement optimal.

Quels types de sorties sont disponibles sur le panneau ?

Le panneau dispose de deux ports USB-A (dont un compatible QC3.0), un port USB-C PD45W et une sortie CC de 17,6 V via connecteur XT-60.

Puis-je connecter plusieurs panneaux Westinghouse ensemble ?

Oui, vous pouvez mettre en parallèle le WSolar100p avec un autre WSolar100p ou WSolar60p en branchant la sortie DC 5,5 mm d'un panneau sur l'entrée parallèle du boîtier.

Le panneau solaire est-il étanche ?

Non, le panneau n'est pas étanche. Ne l'immergez pas dans l'eau et évitez tout contact avec des liquides. Nettoyez-le avec un chiffon humide uniquement.

Quelle est la tension de la sortie CC ?

La sortie CC délivre 17,6 V avec un courant maximal de 5,68 A, soit une puissance de 100 W.

Puis-je charger directement une batterie de voiture avec ce panneau ?

Non, il est interdit de charger directement une batterie de voiture. Utilisez le panneau avec une centrale électrique portable ou des appareils compatibles.

Comment orienter le panneau pour de meilleures performances ?

Dépliez le panneau sur une surface plane et inclinez-le à l'aide des pieds arrière pour qu'il soit face au soleil. Une journée ensoleillée permet des performances optimales.

Quels accessoires sont inclus avec le panneau ?

Le colis contient le panneau solaire, un cordon d'alimentation avec connecteurs XT-60 et un manuel d'utilisation.

Quelle est la durée de la garantie ?

La garantie limitée est de 24 mois à compter de la date d'achat, couvrant les défauts de fabrication et de matériaux.

Puis utiliser le panneau par temps nuageux ?

Oui, mais la puissance de sortie sera réduite par rapport à une journée ensoleillée. Les performances optimales sont obtenues en plein soleil.

MODE D'EMPLOI WSolar100p WESTINGHOUSE

Merci d'avoir choses Westinghouse! A LIRE AVANT DE RETOURNER CECI PRODUIT POUR Toute RAISON.

Si vous avez une question ou rencontrez un problème avec votre achat Westinghouse, appelez-nous au 855-944-3571 pour parler à un représentant du service.

TABLE des matières

À PROPOS DU PANNEAU SOLAIRE. 16

RÈGLES GÉNÉRALES DE SÉCURITÉ 17

CONTENU DU COLIS 18

CHARACTERISTIQUES 18

INSTRUCTIONS D'UTILISATION 19

COMPATIBILITÉ DES CENTRALES ÉLECTRIQUES 20

PARALLELE 20

GARANTIE 21

Avis de non-responsabilité

Toutes les informations, illustrations et spécifications de ce manuel étaient en vigueur au moment de la publication. Les illustrations utilisées dans ce manuel sont uniquement des vues de référence représentatives. Nous nous réservons le droit d'apporter des modifications aux spécifications ou à la conception sans préavis.

Tous les droits sont réservés. Aucune reproduction autorisée sous quelque forme que ce soit sans l'autorisation écrite de Westinghouse Inc.

À PROPOS du panneau solaire

Merci d'avoir acheté le panneau solaire portable WSolar100p. Utilisez ce panneau solaire pour recharger vos centrales électriques portables Westinghouse à la maison ou en déplacement. Avant d'utiliser ce panneau solaire, veuillez lire attentivement le manuel d'utilisation. Gardez-le pour référence.

ATTENTION: Ce manuel a pour but de vous aider à utiliser correctement le produit. Les images et figures utilisées dans ce manuel sont fournies à titre indicatif uniquement.

DANGER

Lisez ce manuel avant d'utiliser ce produit. Le non-respect des instructions et des précautions de sécurité de ce manuel peut entraîner des dommages au produit ou aux biens personnels, ou des blessures graves ou mortelles. NE PAS utiliser le produit avec des composants incompatibles ou modifier le produit de quelque manière que ce soit.

Règles générales de sécurité

• LES PANNEaux SOLAIRES NE SONT PAS ETANCHES
• NE PAS charger la batterie automobile directement
• NE PAS laisser les panneaux solaires ou le cordon entrer en contact avec des matériaux corrosifs
• NE PAS essayer de démonter le cordon ou le panneau solaire de quelque manière que ce soit
• NE PAS marcher ou percer le panneau solaire avec des objets pointus
• NE PAS mesurer le panneau solaire à proximité de flammes nues
• NE PAS nettoyer le panneau solaire avec de l'eau
• Nettoyez correctement le panneau en frottant doucement avec un chiffon humide
• NE PAS immerger le panneau solaire ou le cordon dans l'eau
• NE PAS plier le panneau solaire
• NE PAS laisser les appareils que vous chargez être exposés à la lumière directe du soleil ou ils surchaufferaient et pourraient les endommager

• Panneau solaire de 100 watts Cordon d'alimentation
• Manuel de l'Utilisateur

CARACTÉRISTIQUES

Modèle WSolar100p
Puisance de crete 100W
Efficacité cellulaire 23%
Tension d'alimentation 17.6V
Courant d'alimentation 5.68A
Tension en circuit ouvert 21.12V
Courant de court-circuit 5.96A
Sortie USB 1 5V/2.4A
Sortie USB 2 (QC3.0) 5V/3A, 9V/2A, 12V/1.5A
Sortie USB Type-C (PD45W) 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A
Sortie CC 17.6V/100W
Dimensions Plié: 25in x 21in x 2inDéplié: 42.5in x 21in x 1.75in
Exploitation temporaire -10-65	° C l 14-149° F

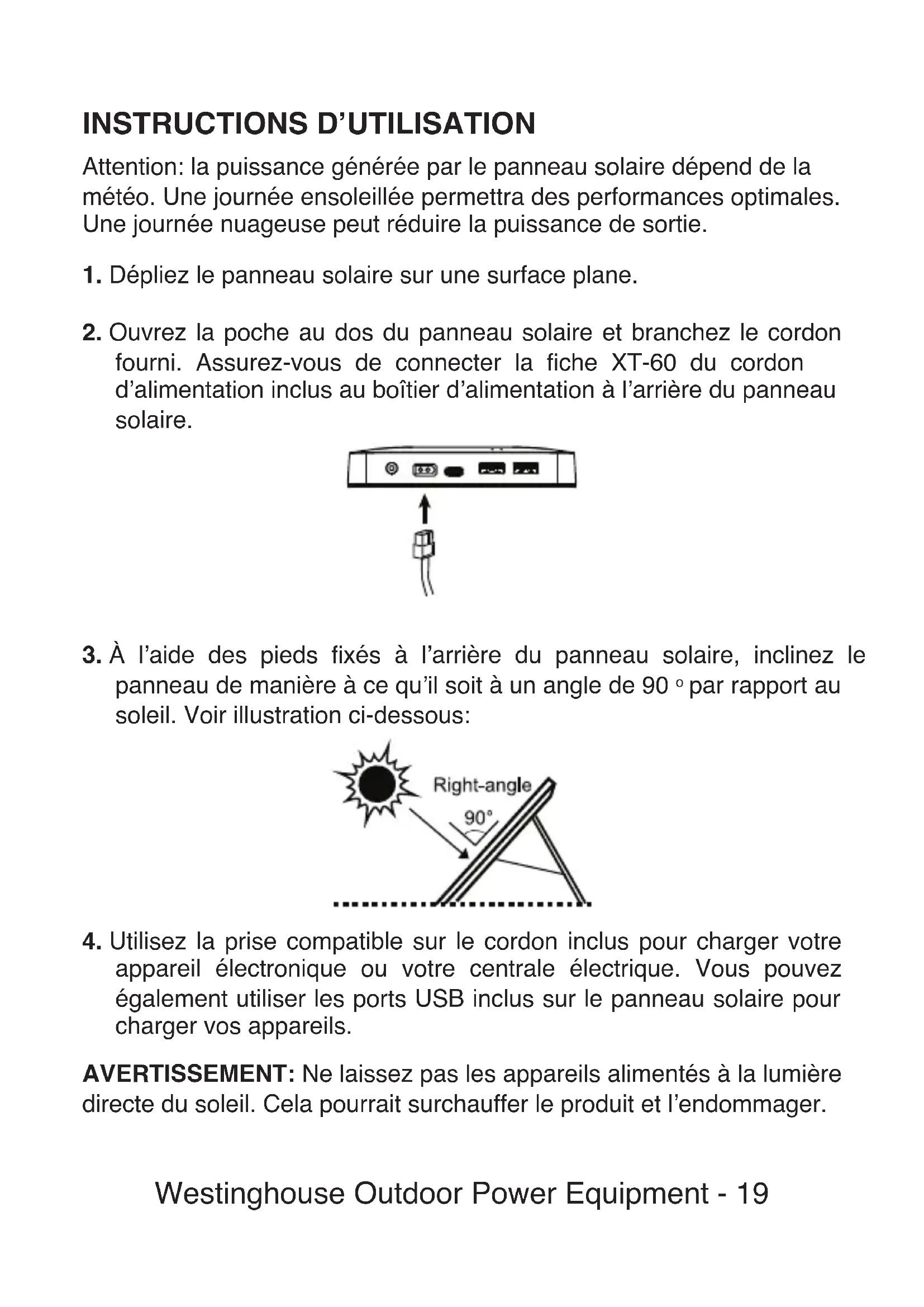

Instructions d'utilisation

Attention: la puissance générée par le panneau solaire dépend de la météo. Une journée ensoleillée permettra des performances optimales. Une journée nuageuse peut réduire la puissance de sortie.

1. Dépliez le panneau solaire sur une surface plane.

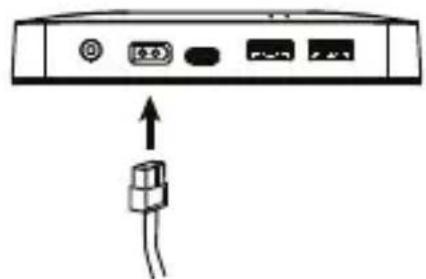

2. Ouvrez la poche au dos du panneau solaire et branchez le cordon fourni. Assurez-vous de connecter la fiche XT-60 du cordon d'alimentation inclus au boîtier d'alimentation à l'arrête du panneau solaire.

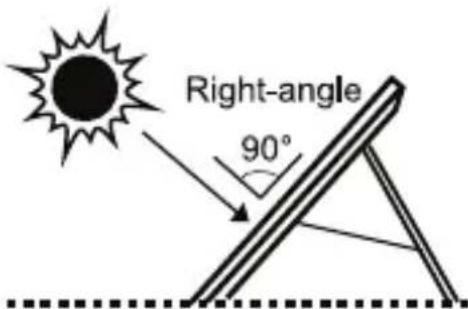

1. À l'aide des pieds fixés à l'arrière du panneau solaire, inclinez le panneau de manière à ce qu'il soit à un angle de par rapport au soleil. Voir illustration ci-dessous:

1. Utilisez la prise compatible sur le cordon inclus pour charger votre appareil électronique ou votre centrale électrique. Vous pouvez également utiliser les ports USB inclus sur le panneau solaire pour charger vos appareils.

AVERTISSEMENT: Ne laissez pas les appareils alimentés à la lumière directe du soleil. Cela pourrait surchauffer le produit et l'endommager.

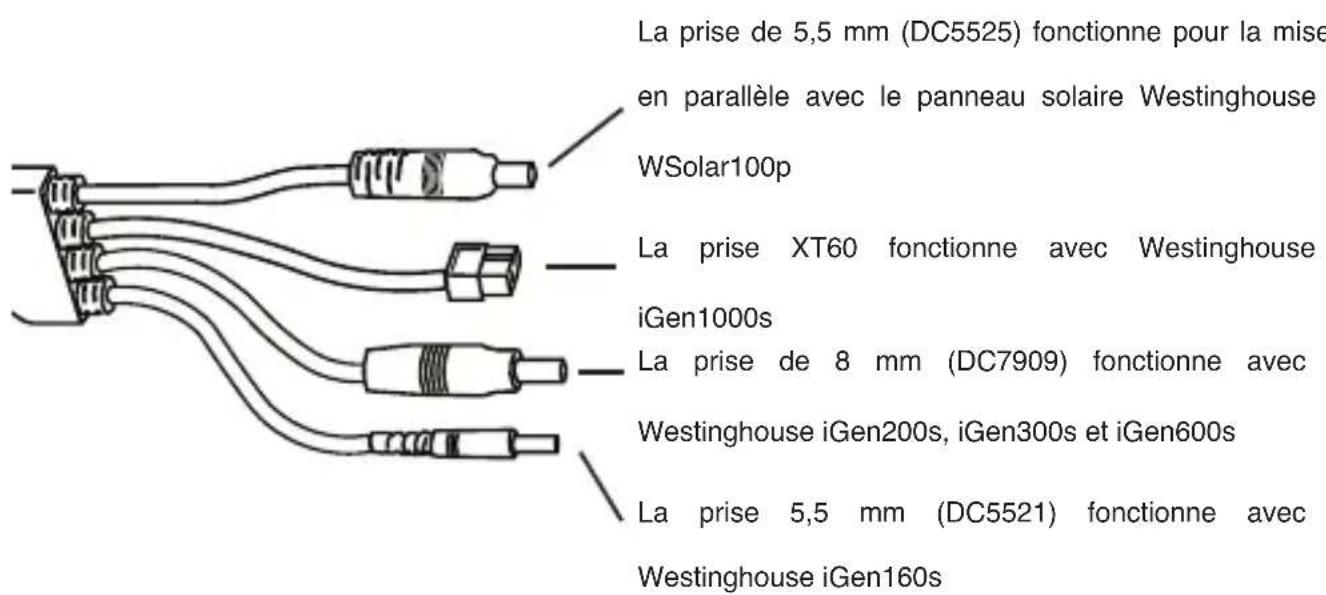

Vous pouvez utiliser le cordon d'alimentation fourni pour recharger les centrales électriques Westinghouse. Veuillez voir la compatibilité pour chaque prise ci-dessous:

Parallèle

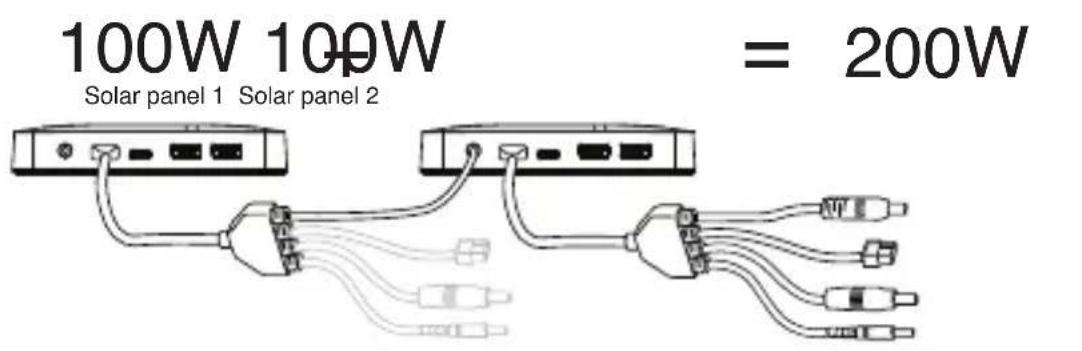

Vous pouvez mettre en parallèle ce panneau avec un autre Westinghouse WSolar100p ou WSolar60p. Connectez simplement la prise de sortie de 5,5 mm (DC5525) d'un autre panneau Westinghouse au port d'entrée parallèle CC de 5,5 mm du boîtier d'alimentation du panneau solaire.

Le produit est couvert par une garantie limitée de Westinghouse Outdoor Power Equipment pour l'acheteur d'origine qui couvre le produit contre les défauts de fabrication et de matériaux pendant 24 mois à compter de la date d'achat (dommages dus à l'usure normale, ALTERATION, mauvaise utilisation, négligence, accident, le service par quelqu'un d'autre qu'un centre de service autorisé ou un cas de force majeure ne sont pas inclus.) Veuillez contacter le service Westinghouse Outdoor Power Equipment au [phone].
