Type de produit	Télescope réfracteur
Marque	Nedis
Modèle	SCTE7070WT
Diamètre d'ouverture	70 mm
Longueur focale	700 mm
Hauteur maximale du trépied	125 cm
Lunette de visée	5x24
Prisme diagonal	90°
Taille des oculaires	1,25 pouce (31,75 mm)
Oculaires inclus	4 mm, 12,5 mm, 20 mm
Lentille de Barlow	3x
Lentille inverse	1,5x
Grossissement maximal	525x (avec oculaire 4 mm et lentille de Barlow)
Utilisation prévue	Observation astronomique et terrestre (avec lentille inverse)
Alimentation	Manuelle (aucune pile requise)
Âge recommandé	6 ans et plus (avec supervision d'un adulte)
Sécurité	Ne jamais regarder le soleil ou une source lumineuse intense
Matériau principal	Métal et plastique
Entretien	Nettoyer les lentilles avec un chiffon doux et sec ; éviter l'humidité
Réparabilité	Réparation par un technicien qualifié uniquement
Contenu de l'emballage	Télescope, trépied, 3 oculaires, lentille de Barlow, lentille inverse, chercheur, prisme diagonal, porte-lentilles
Garantie	2 ans (selon le fabricant)

FOIRE AUX QUESTIONS - SCTE7070WT NEDIS

Comment installer le trépied ?

Déverrouillez les trois verrous de pied du trépied, tirez chaque pied pour les déployer entièrement, puis verrouillez-les. Raccordez les pieds à la tête du trépied à l'aide des écrous et boulons fournis. Installez le porte-lentilles entre les pieds.

Quel oculaire utiliser pour observer la Lune ?

Pour observer la Lune, utilisez l'oculaire de 20 mm qui offre un grossissement de 35x. Pour plus de détails, essayez l'oculaire de 12,5 mm (56x) ou 4 mm (175x) avec un trépied stable.

Puis-je observer le soleil avec ce télescope ?

Non, absolument pas. Regarder le soleil directement avec un télescope peut causer des lésions oculaires permanentes et irréversibles. N'utilisez jamais le télescope pour projeter la lumière du soleil sur une surface.

Comment effectuer la mise au point ?

Tournez lentement le bouton de mise au point (repère A14) tout en regardant dans l'oculaire. Effectuez de petits ajustements jusqu'à ce que l'image soit nette. Si l'objet n'est pas visible, ajustez d'abord le chercheur.

Que faire si l'image est floue ?

Vérifiez d'abord la mise au point avec le bouton dédié. Assurez-vous que l'oculaire est bien fixé et que le chercheur est aligné. Si le problème persiste, nettoyez les lentilles avec un chiffon doux et sec.

Puis-je utiliser ce télescope pour observer des paysages ?

Oui, pour l'observation terrestre, utilisez la lentille inverse fournie. Insérez-la dans le tube de mise au point avant l'oculaire. Cela redresse l'image pour une vision à l'endroit.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et non pelucheux (microfibre) pour essuyer délicatement les lentilles. N'utilisez pas de produits chimiques. Rangez le télescope avec le couvercle de l'objectif pour éviter la poussière.

Le télescope est-il adapté aux enfants ?

Ce produit peut être utilisé par des enfants à partir de 6 ans sous la surveillance d'un adulte. Les enfants ne doivent pas jouer avec le télescope et le nettoyage doit être effectué par un adulte.

Quelle est la différence entre la lentille de Barlow et la lentille inverse ?

La lentille de Barlow (3x) augmente le grossissement de tous les oculaires. La lentille inverse (1,5x) redresse l'image pour l'observation terrestre. Ne les utilisez pas ensemble pour éviter une qualité d'image réduite.

Comment aligner le chercheur (lunette de visée) ?

Pointez le télescope sur un objet éloigné fixe (ex: un arbre). Regardez à travers le chercheur et desserrez les vis de réglage. Ajustez le chercheur jusqu'à ce que l'objet soit centré, puis resserrez les vis. Vérifiez ensuite dans l'oculaire.

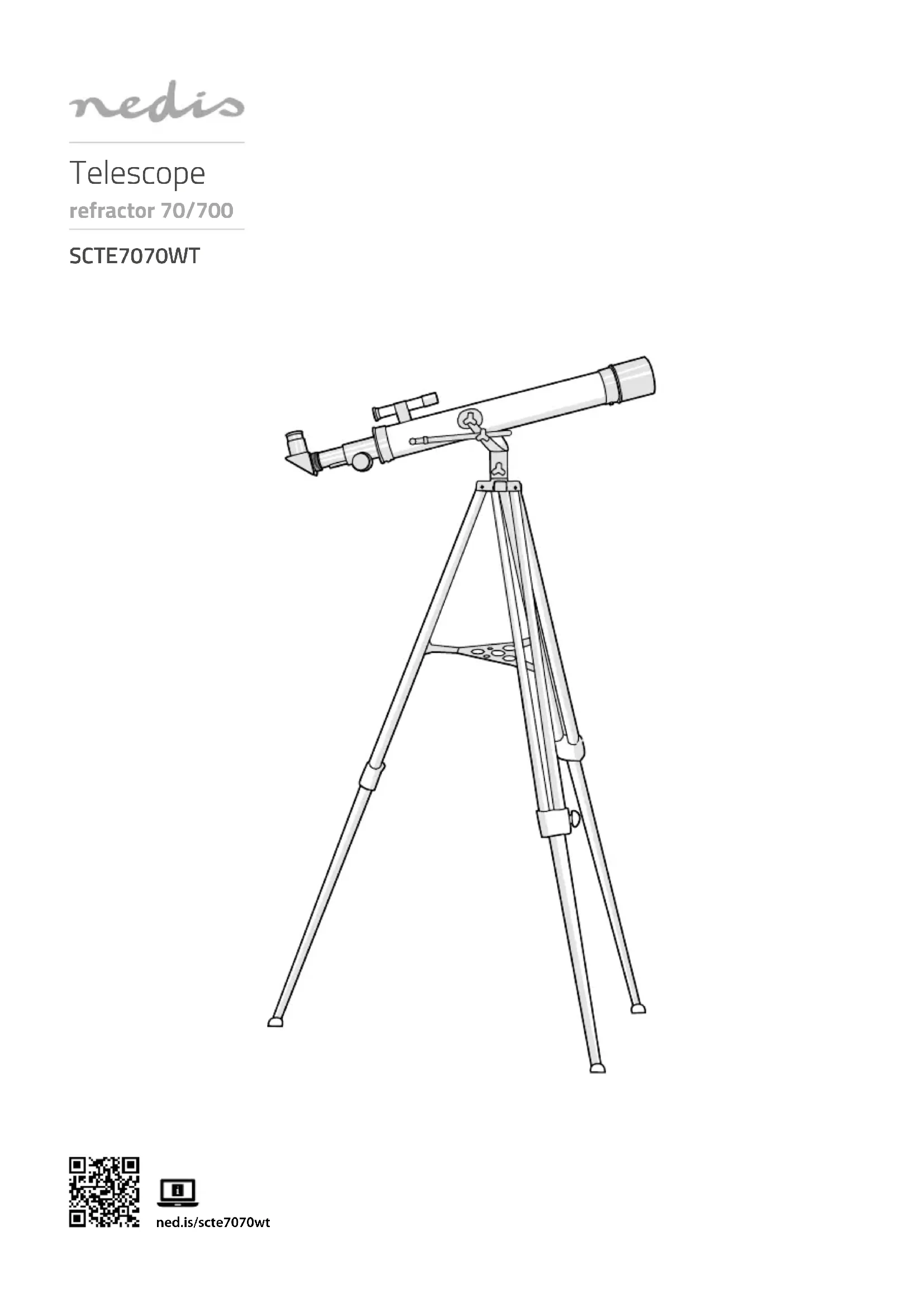

MODE D'EMPLOI SCTE7070WT NEDIS

Guide de démarriage rapide 6

Snelstartgids 7

Guide de démarrage rapide

SCTE7070WT

Télescope

Pour plus d'informations, consultez le manuel détaillé en ligne:ned.is/scte7070wt

Utilisation prévue

Le Nedis SCTE7070WT est un téléscope d'une distance fiscale maximale de 700mm

Ce produit comprend trois oculaires, une lentille inverse et une lentille de Barlow.

Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou ont reçu des instructions sur l'utilisation du produit en toute sécurité et comprendnent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doit pas être effectuels par des enfants sans surveillance.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Télescope
Article numéro SCTE7070WT
Ouverture 70 mm
Longueur focale de l'objectif 700 mm
Hauteur maxi du trépied 125 cm
Lunette de visée 5 x 24
Prismes diagonaux 90°
Taille de l'oculaire 1,25"

Oculaire Grossissement Grossissement avec lentille inverse 1,5x			Grossissement avec lentille de Barlow 3x
4 mm	175 x	263 x	525 x
12,5 mm	56 x 84 x	168 x
20 mm	35 x 53 x	105 x

Pièces principales (image A)

Oculaire (3 lentilles incluses)
Lentille inverse / Lentille de Barlow
3 Tube de mise au point
Support de lunette de visée
5 Lunette de visée

6 Vis de montage de support
Support
8 Verrouillage azimut
9 Boitier principal
10 Objectif
11 Couvercle de I'objectif

12 Visionneuse de périscope diagonale
13 Vis de fixation de l'oculaire
14 Bouton de mise au point
15 Porte-lentilles

16 Contrôle d'altitude micro régable
Tete de trépied
18 Trépied
19 Verrouillage du pied du trépied

Consignes de sécurité

ARTISSEMENT

Assurez-vous d'avoir entiement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le present document pour reference ultérieure.
Utilisez le produit uniquement comme précrit dans le present document.
- Ne pas utiliser le produit si une piece est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
- Placez le produit sur une surface stable et plane.
- N'utilisez pas le produit pour regarder le soleil ou toute autre source lumineuse. Regarder directement le soleil peut cause des léssions oculaires permanentes.
- N'utilise jamais votre téléscope pour projeter la lumière du soleil sur une autre surface. L'accumulation de chaleur interne endommagerait les éléments optiques du téléscope.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ne pas exposer le produit à l'eau ou à l'humidité.
Les enfants de moins de 3 ans doivent etre tenu a I'ecart.
- Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'il sont supervisés ou ont reçu des instructions sur l'utilisation du produit en toute sécurité et comprendnent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doivent pas été effectuels par des enfants sans surveillance.
L'utilisation par des enfants doit être surveillée à tout moment.
- Ce produit ne peut être réparé que par un technicien qualifié.

Installer le produit

1. Déverrouillez les trois verrous de pied du trépied A 19 et tirez chacun des pieds A18 pour les déployer entièrement.
2. Etendez A18 et verrouillez A19 en place pour fixer A18
3. Raccordez les trois pieds A 18 à la tete du trépied A 17 à l'aide des écrous et boulons fournis.
4. Installé le porte-lentilles A 15 entre A18 à l'aide des écrous à oreilles et des boulons fournis.
5. Placez le support A 7 sur A17 et tournez la vis de montage du support A6 pour serrer A7.
6. Placez la partie principale A 9 dans A7 et tournez les vis de blocage A6 pour fixer A9.
7. Faites glisser le contrôle d'altitude micro régable A16 à travers le trou sur le côte de A7.
8. Serrez l'autre extrémité de A 16 avec la vis sur A 9
9. Devissez et retirez les boulons du support de la lunette de visée A4
10. Mettez A 4 sur A 9 et serrez les boulons.
    Assurez-vous que A5 soit face à la même direction que la lentille de l'objectif A10.
11. Installez la visionneuse de périscope diagonale A12 dans le tube de mise au point A3.

Assurez-vous que l'extrémité de A12 sans la vis soit insérée dans A3.

1. Mettez l'oculaire souhaite A ① dans A ② . Serrez la vis pour fixer l'oculaire.

Uasez uniquement la lentille de Barlow A 2 sans A12 pour obtenir les meilleurs résultats de visualisation. Mettez la lentille de Barlow A2 directement dans A3.

Mettez l'un des A 1 dans la lentille inverse ou la lentille de Barlow A 2 pour augmenter le grossissement.

Utiliser le produit

Aurez-vous que le produit soit place sur une surface plane et stable.

Unsez la lentille inverse A 2 uniquely pour observer des paysages, pas pour des observations astronomiques.

1. Enlevez le couvercle de l'objet A ①
2. Regardez à travers la lunette de visée A ⑤ pour才知道 l'objet cible.
3. Desserrez le verrouillage azimuth A pour modifier l'angle de vision horizontal de A 9.
4. Ajustez A pour modifier l'angle de visualisation vertical de A 9.
5. Desserrez les écrous de réglage de A 5 si vous ne voirz pas l'objet.
6. Bougez 5 jusqu'à ce que vous puissiez voir l'objet.
7. Serrez de nouveau les écrous de réglage de A ⑤.
8. Regardez à travers A ① pour voir l'objet cible.
9. Utilize le bouton de mise au point A ⑭ pour effectuer une mise au point sur l'objet.

Aes de petits ajustements lents pour effectuer la mise au point.

A hettez A 11 sur le produit lorsqu'il n'est pas utilisé.
