MODE D'EMPLOI SCTE5060WT NEDIS

Guide de démarrage rapide 5

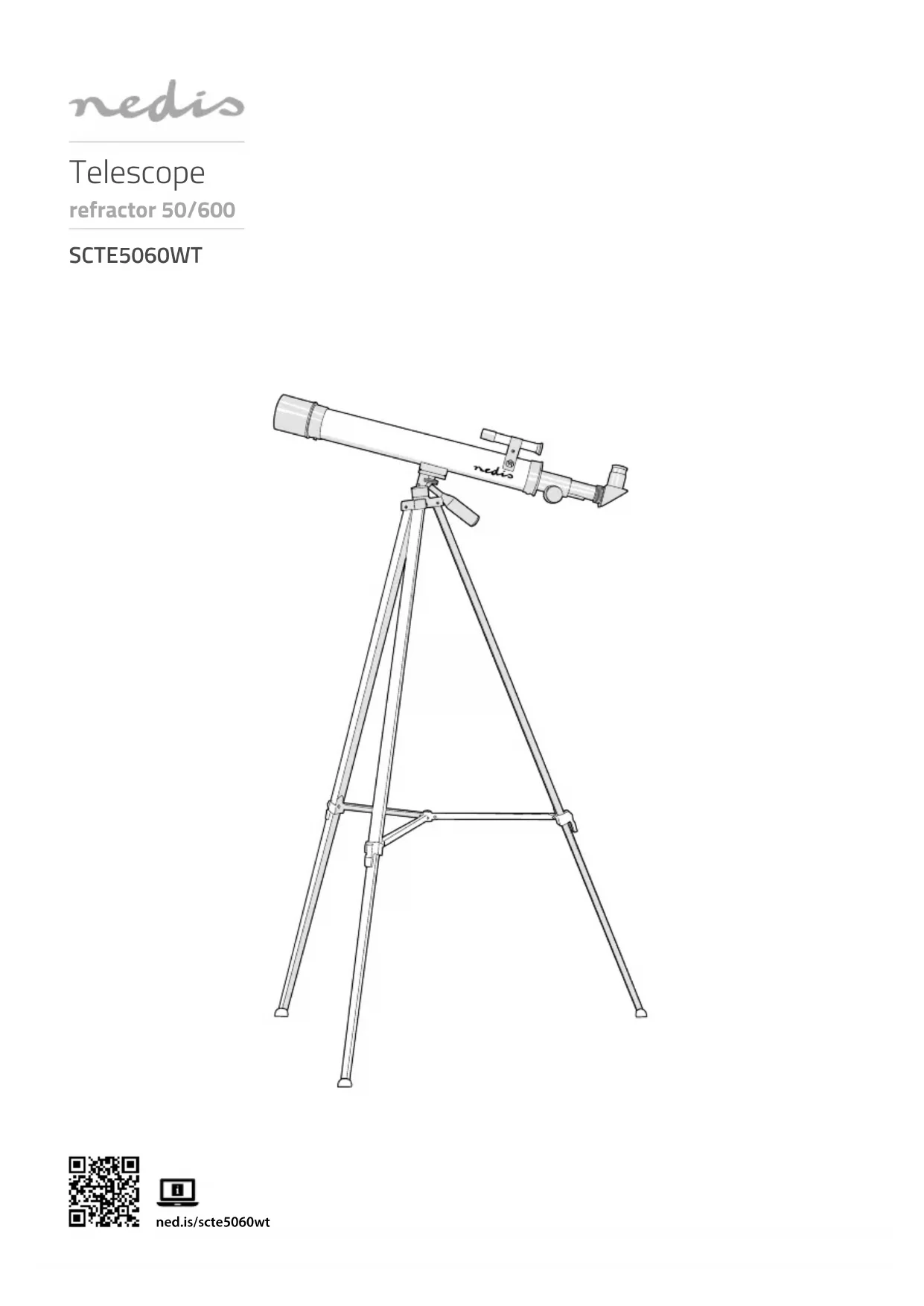

Guide de démarrage rapide Télescope SCTE5060WTPour plus d'informations, consultez le manuel détaillé en ligne : ned.is/scte5060wt Utilisation prévue Ce produit est un télescope avec une distance focale maximale de 600 mm.Deux lentilles oculaires et un trépied réglable sont inclus.Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de connaissances s’ils sont supervisés ou ont reçu des instructions sur l’utilisation du produit en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doivent pas être eectués par des enfants sans surveillance.Toute modication du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement. Spécications Produit TélescopeArticle numéro SCTE5060WTOuverture 50 mmLongueur focale de l’objectif 600 mmHauteur maxi du trépied 125 cmChamp de vision 0 °C - 70 °CGrossissement de la lunette de visée Grossissement de l’oculaire 100x (6 mm)50x (12 mm) Pièces principales (image A) 1 Couvercle de l’objectif2 Objectif3 Boîtier principal4 Lunette de visée5 Support de lunette de visée6 Tube de mise au point6 7 Oculaire (2 lentilles incluses)8 Verrouillage du pied du trépied9 Trépied en aluminiumq Vis de raccordement du boîtier principalw Levier de réglage de l’angle et du roulemente Bouton de mise au pointr Vis de xation de l’oculairet Visionneuse de périscope diagonale Consignes de sécurité

• Assur ez-vous d'avoi r entièr ement lu et compr is les i nstructi ons de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.• Utilisez le produit uniquement comme décrit dans le présent document.• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédi atement un produit en dommagé ou défectueux.• Placez le produit sur une surface stable et plane.• N’utilisez pas le produit pour regarder le soleil ou toute autre source lumineuse. Regarder directement le soleil peut causer des lésions oculaires permanentes.
• N’utilisez jamais votre télescope pour projeter la lumière du soleil sur une autre surface. L’accumulation de chaleur interne endommagerait les éléments optiques du télescope.• Ne pas laisser tomber le produit et éviter de le cogner.• Ne pas exposer le produit à l'eau ou à l'humidité.• Ne pas utiliser chez de très jeunes enfants (0-3 ans).• Les enfants de moins de 8 ans doivent être tenus à l'écart, sauf dans le cadre d’une surveillance continue.• Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensor iel les ou mental es rédu ites ou manquant d ’expér ience et de connaissances s’ils sont supervisés ou ont reçu des instructions sur l’utilisation du produit en toute sécurité et comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doivent pas être eectués par des enfants sans surveillance.• L'utilisation par des enfants doit être surveillée à tout moment.• Ce produit ne peut être réparé que par un technicien qualié. Installer le produit

1. Déverrouillez les trois verrous de pied du trépied A

et tirez chacun des pieds A pour les déployer entièrement.2. Étendez A et verrouillez A en place pour xer A

3. Fixez le boîtier principal A

sur le dessus de la vis de raccordement du boîtier principal A . Alignez le trou leté avec la vis et serrez avec le bouton A

4. Dévissez et retirez les boulons du support de la lunette de visée

5. Mettez la lunette de visée A

avec les boulons et les vis. Assurez-vous que la lunette de visée soit orientée vers l’avant.7. Installez la visionneuse de périscope diagonale A dans le tube de mise au point A

Assurez-vous que l’extrémité de la visionneuse de périscope diagonale A sans la vis soit insérée dans le tube de mise au point A

8. Mettez l’un des deux oculaires A

dans A . Serrez la vis pour xer l’oculaire. Ou mettez A directement dans A sans utiliser A

Assurez-vous que le produit soit placé sur une surface plane et stable.1. Enlevez le couvercle de l’objectif A

2. Regardez à travers la lunette de visée A

pour trouver l’objet cible.3. Utilisez le bouton de mise au point A pour eectuer une mise au point sur l’objet. Faites de petits ajustements lents pour eectuer la mise au point.4. Utilisez le levier de réglage de l’angle et du roulement A pour faire pivoter le télescope. Nettoyez la lentille en verre après chaque utilisation avec du papier pour objectif an d’éviter des dommages ou des rayures. Remettez A sur le produit lorsqu’il n’est pas utilisé.
