HASZNÁLATI ÚTMUTATÓ SCTE7070WT NEDIS

Guide de démarriage rapide 6

Snelstartgids 7

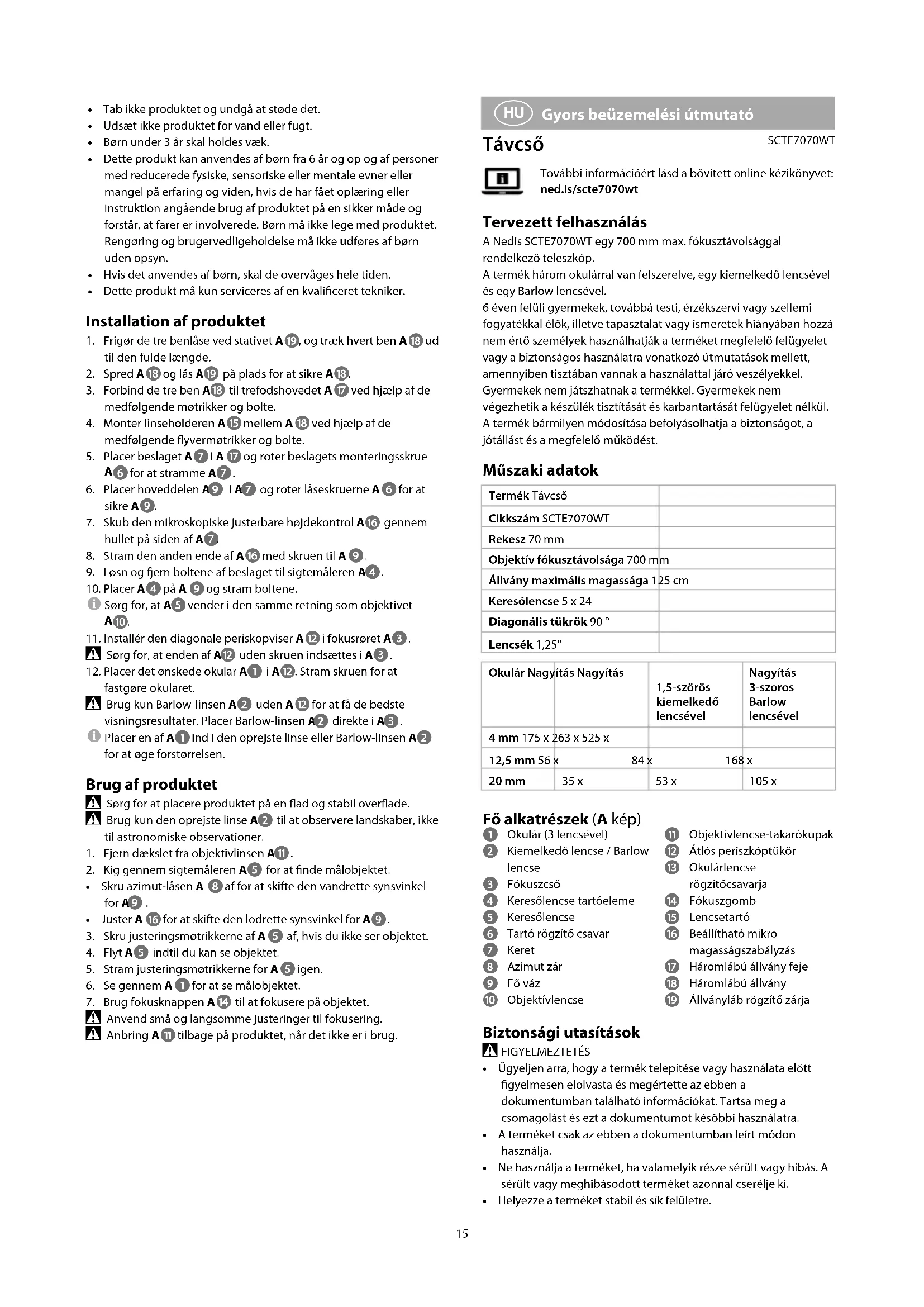

Guide de démarrage rapide

SCTE7070WT

Télescope

Pour plus d'informations, consultez le manuel détaillé en ligne:ned.is/scte7070wt

Utilisation prévue

Le Nedis SCTE7070WT est un téléscope d'une distance fiscale maximale de 700mm

Ce produit comprend trois oculaires, une lentille inverse et une lentille de Barlow.

Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou ont reçu des instructions sur l'utilisation du produit en toute sécurité et comprendnent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doit pas être effectuels par des enfants sans surveillance.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Télescope
Article numéro SCTE7070WT
Ouverture 70 mm
Longueur focale de l'objectif 700 mm
Hauteur maxi du trépied 125 cm
Lunette de visée 5 x 24
Prismes diagonaux 90°
Taille de l'oculaire 1,25"

Oculaire Grossissement Grossissement avec lentille inverse 1,5x			Grossissement avec lentille de Barlow 3x
4 mm	175 x	263 x	525 x
12,5 mm	56 x 84 x	168 x
20 mm	35 x 53 x	105 x

Pièces principales (image A)

Oculaire (3 lentilles incluses)
Lentille inverse / Lentille de Barlow
3 Tube de mise au point
Support de lunette de visée
5 Lunette de visée

6 Vis de montage de support
Support
8 Verrouillage azimut
9 Boitier principal
10 Objectif
11 Couvercle de I'objectif

12 Visionneuse de périscope diagonale
13 Vis de fixation de l'oculaire
14 Bouton de mise au point
15 Porte-lentilles

16 Contrôle d'altitude micro régable
Tete de trépied
18 Trépied
19 Verrouillage du pied du trépied

Consignes de sécurité

ARTISSEMENT

Assurez-vous d'avoir entiement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le present document pour reference ultérieure.
Utilisez le produit uniquement comme précrit dans le present document.
- Ne pas utiliser le produit si une piece est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
- Placez le produit sur une surface stable et plane.
- N'utilisez pas le produit pour regarder le soleil ou toute autre source lumineuse. Regarder directement le soleil peut cause des léssions oculaires permanentes.
- N'utilise jamais votre téléscope pour projeter la lumière du soleil sur une autre surface. L'accumulation de chaleur interne endommagerait les éléments optiques du téléscope.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ne pas exposer le produit à l'eau ou à l'humidité.
Les enfants de moins de 3 ans doivent etre tenu a I'ecart.
- Ce produit peut être utilisé par des enfants âgés de 6 ans et plus ainsi que des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'il sont supervisés ou ont reçu des instructions sur l'utilisation du produit en toute sécurité et comprendnent les dangers impliqués. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et la maintenance ne doivent pas été effectuels par des enfants sans surveillance.
L'utilisation par des enfants doit être surveillée à tout moment.
- Ce produit ne peut être réparé que par un technicien qualifié.

Installer le produit

1. Déverrouillez les trois verrous de pied du trépied A 19 et tirez chacun des pieds A18 pour les déployer entièrement.
2. Etendez A18 et verrouillez A19 en place pour fixer A18
3. Raccordez les trois pieds A 18 à la tete du trépied A 17 à l'aide des écrous et boulons fournis.
4. Installé le porte-lentilles A 15 entre A18 à l'aide des écrous à oreilles et des boulons fournis.
5. Placez le support A 7 sur A17 et tournez la vis de montage du support A6 pour serrer A7.
6. Placez la partie principale A 9 dans A7 et tournez les vis de blocage A6 pour fixer A9.
7. Faites glisser le contrôle d'altitude micro régable A16 à travers le trou sur le côte de A7.
8. Serrez l'autre extrémité de A 16 avec la vis sur A 9
9. Devissez et retirez les boulons du support de la lunette de visée A4
10. Mettez A 4 sur A 9 et serrez les boulons.
    Assurez-vous que A5 soit face à la même direction que la lentille de l'objectif A10.
11. Installez la visionneuse de périscope diagonale A12 dans le tube de mise au point A3.

Assurez-vous que l'extrémité de A12 sans la vis soit insérée dans A3.

1. Mettez l'oculaire souhaite A ① dans A ② . Serrez la vis pour fixer l'oculaire.

Uasez uniquement la lentille de Barlow A 2 sans A12 pour obtenir les meilleurs résultats de visualisation. Mettez la lentille de Barlow A2 directement dans A3.

Mettez l'un des A 1 dans la lentille inverse ou la lentille de Barlow A 2 pour augmenter le grossissement.

Utiliser le produit

Aurez-vous que le produit soit place sur une surface plane et stable.

Unsez la lentille inverse A 2 uniquely pour observer des paysages, pas pour des observations astronomiques.

1. Enlevez le couvercle de l'objet A ①
2. Regardez à travers la lunette de visée A ⑤ pour才知道 l'objet cible.
3. Desserrez le verrouillage azimuth A pour modifier l'angle de vision horizontal de A 9.
4. Ajustez A pour modifier l'angle de visualisation vertical de A 9.
5. Desserrez les écrous de réglage de A 5 si vous ne voirz pas l'objet.
6. Bougez 5 jusqu'à ce que vous puissiez voir l'objet.
7. Serrez de nouveau les écrous de réglage de A ⑤.
8. Regardez à travers A ① pour voir l'objet cible.
9. Utilize le bouton de mise au point A ⑭ pour effectuer une mise au point sur l'objet.

Aes de petits ajustements lents pour effectuer la mise au point.

A hettez A 11 sur le produit lorsqu'il n'est pas utilisé.
