Caractéristiques	Détails
Type de produit	Tondeuse robotique
Surface de tonte recommandée	1500 m²
Temps de charge	60 minutes
Autonomie	90 minutes
Largeur de coupe	28 cm
Hauteur de coupe réglable	25 à 50 mm
Système de navigation	Navigation aléatoire
Capteurs de sécurité	Capteurs de levage et de collision
Poids	7 kg
Connectivité	Application mobile compatible
Entretien	Nettoyage des lames et des roues recommandé après chaque utilisation
Garantie	2 ans
Accessoires inclus	Câble de délimitation, piquets

FOIRE AUX QUESTIONS - A 1500 STIGA

Comment installer la tondeuse robotique STIGA A 1500 ?

Pour installer la STIGA A 1500, commencez par délimiter la zone de tonte avec le câble de guidage. Ensuite, chargez la tondeuse à la station de charge pendant au moins 24 heures avant la première utilisation. Suivez les instructions dans le manuel pour configurer les paramètres de tonte.

Pourquoi ma tondeuse STIGA A 1500 ne démarre-t-elle pas ?

Vérifiez d'abord si la tondeuse est correctement chargée. Assurez-vous également que le bouton d'alimentation est en position 'ON' et que la station de charge fonctionne correctement. Si le problème persiste, consultez le manuel pour d'autres solutions.

Comment régler la hauteur de coupe sur la STIGA A 1500 ?

La hauteur de coupe peut être ajustée en tournant le bouton de réglage situé sous la tondeuse. Réglez-le à la hauteur souhaitée, entre 20 mm et 60 mm, selon vos préférences de tonte.

Que faire si ma tondeuse se bloque souvent ?

Vérifiez les zones de tonte pour des obstacles tels que des branches ou des pierres. Assurez-vous également que le câble de guidage est correctement installé et qu'il ne se trouve pas dans une zone où la tondeuse peut se coincer.

Comment nettoyer ma tondeuse STIGA A 1500 ?

Pour nettoyer la tondeuse, éteignez-la et retirez les lames. Utilisez une brosse douce pour enlever l'herbe et les débris de la base et des lames. Évitez d'utiliser de l'eau pour ne pas endommager les composants électroniques.

Que faire si la tondeuse ne retourne pas à la station de charge ?

Assurez-vous que la station de charge est correctement installée et que les connexions électriques sont sécurisées. Vérifiez également que la tondeuse a suffisamment de batterie. Si le problème persiste, réinitialisez la tondeuse selon le manuel.

La tondeuse STIGA A 1500 est-elle adaptée à tous les types de pelouses ?

La STIGA A 1500 est conçue pour des pelouses allant jusqu'à 1500 m². Elle fonctionne bien sur des terrains plats avec des pentes légères. Pour des terrains très accidentés ou des pelouses plus grandes, envisagez un modèle plus puissant.

Comment mettre à jour le logiciel de la tondeuse ?

Connectez la tondeuse à l'application STIGA sur votre smartphone. Suivez les instructions à l'écran pour vérifier et installer les mises à jour logicielles disponibles.

MODE D'EMPLOI A 1500 STIGA

1. Modeles et données techniques 1

1.1 MODELES 1 1.2. DONNÉES TECHNIQUES 2

2. Sécurité 3

2.1. INFORMATIONS SUR LA SÉCURITÉ 3 2.2. CONSIGNES DE SÉCURITÉ 5

2.2.1. BONNES PRATIQUES DE SÉCURITÉ 5 2.2.2. FONCTIONNEMENT 5

2.3. ARRÉTER ET ÉTEINDRE LE ROBOT TONDEUSE DANS DES CONDITIONS DE SECURITÉ............ 7 2.4. DEPLACEMENT 7

3. Introduction 8

3.1. INTRODUCTION GENERALE 8

3.1.1. BUT DE CE MANUEL 8 3.1.2. INSTRUCTIONS POUR LA LECTURE DEPUIS UN SMARTPHONE 8

3.2. Présentation du produit 9

3.2.1. DESCRIPTION GENERALE 9 3.2.2. PRINCIPAUX COMPOSANTS 10

3.3. DESEMBALLAGE 11 3.4. SYMBOLES ET PLAQUES 12 3.5. INSTRUCTIONS GENÉRALES POUR LA LECTURE DU MANUEL 13

4.1. INFORMATIONS GENE RALES POUR L'INSTALLATION 14 4.2. COMPOSANTS POUR L'INSTALLATION 14 4.3. CONTROLLE DES CONDITIONS REQUISES POUR L'INSTALLATION 15

4.3.1. CONTROLE DU JARDIN 15 4.3,2. CONTROLES POUR L'INSTALLATION DE LA STATION DE CHARGE ET DU BLOC D'ALIMENTATION ELEC-TRIQUE : 15 4.3.3. CONTROLES POUR LA DÉFINITION DES LIMITES VIRTUELLES 19

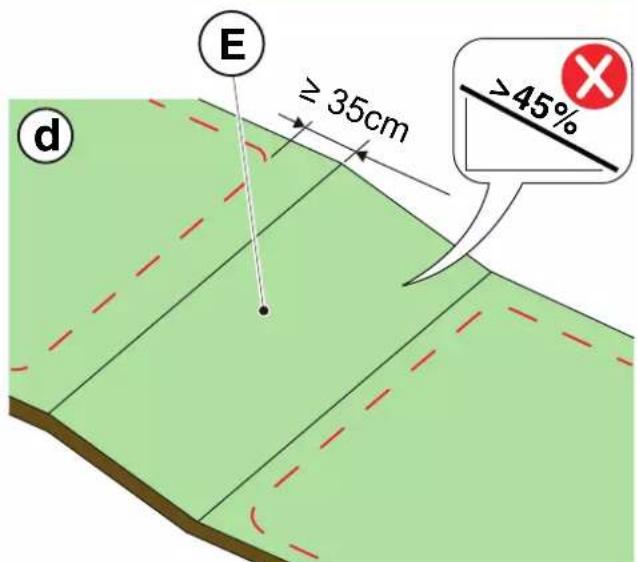

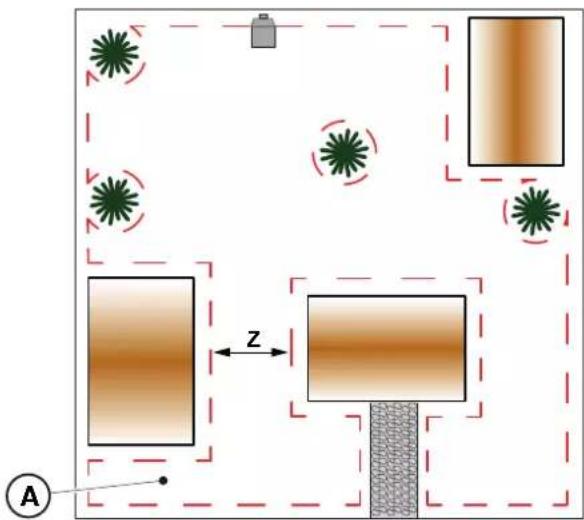

4.4. CRITÈRES DE DÉLIMINATION DES ZONES DE TRAVAIL ET DES CHEMINS DE TRANSFERT 21

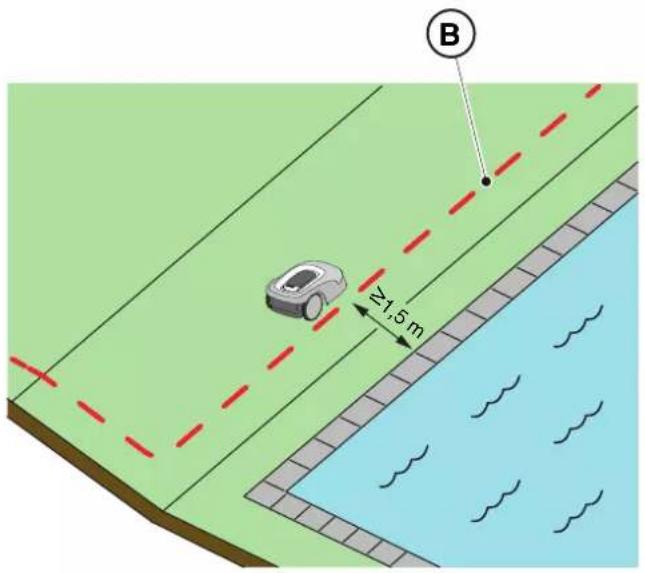

4.4.1. DISTANCES MINIMALES DES LIMITES VIRTUELLES ET DISTANCES POUR LA DÉLIMITATION 21 4.4.2. PASSAGES ENTRE LES DIFFÉRENTES ZONES DU JARDIN 23 4.4.3. CHEMINS DE TRANSFERT 23

4.5. INSTALLATION DES COMPOSANTS 24

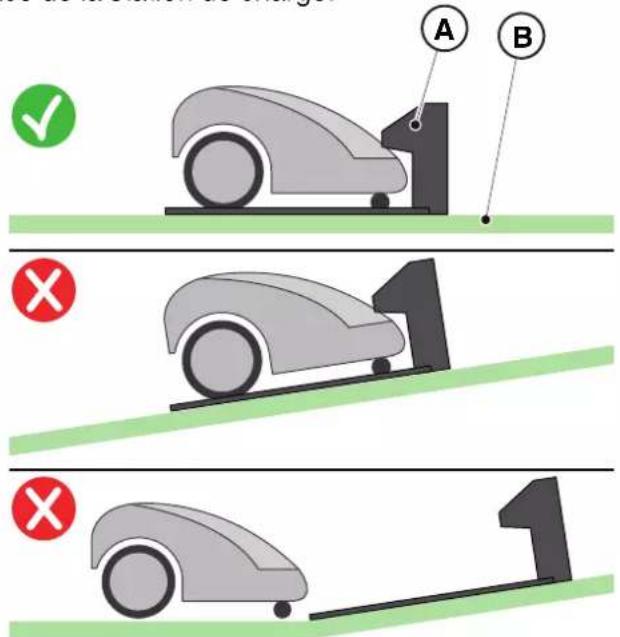

4.5.1. INSTALLATION DE LA STATION DE CHARGE 25 4.5.2. INSTALLATION DE LA STATION DE RÉFERENCE SATELLITE 27 4.5.3. CHARGE DU ROBOT TONDEUSE APRÈS L'INSTALLATION 31

4.6. PROGRAMMATION DES LIMITES VIRTUELLES, DES CHEMINS DE TRANSFERT ET DES ZONES À ÉVITER 31 4.7. PARAMÈTRES DU PRODUIT 33

5. Fonctionnement

5.1. VERIFICATION DES SECURITIES POUR LE DEMARRAGE DU ROBOT TONDEUSE 40

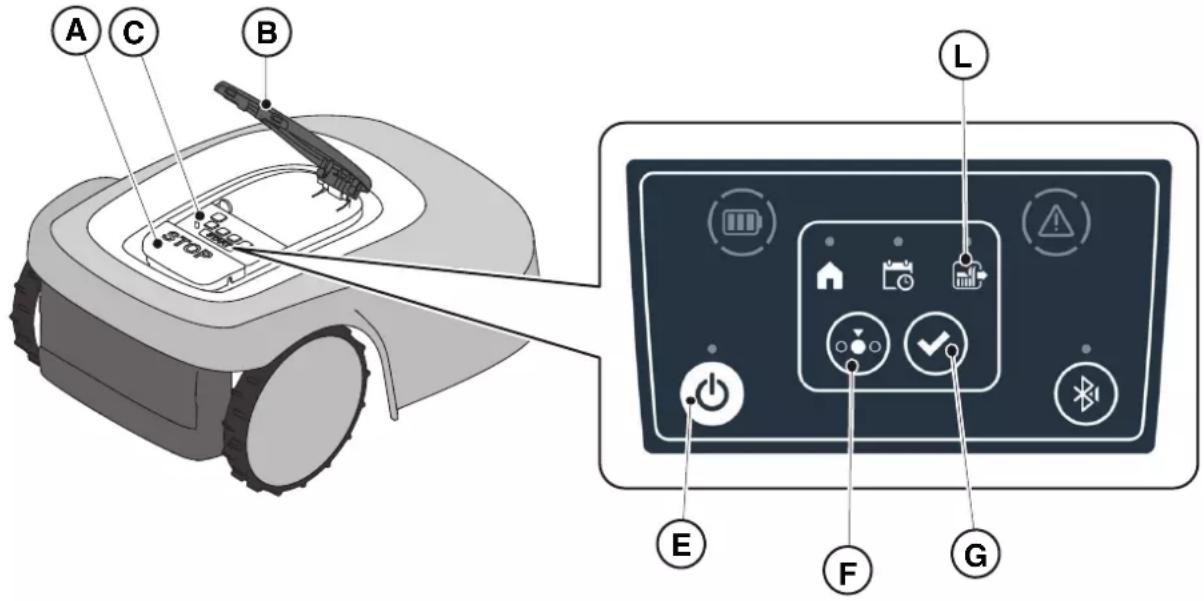

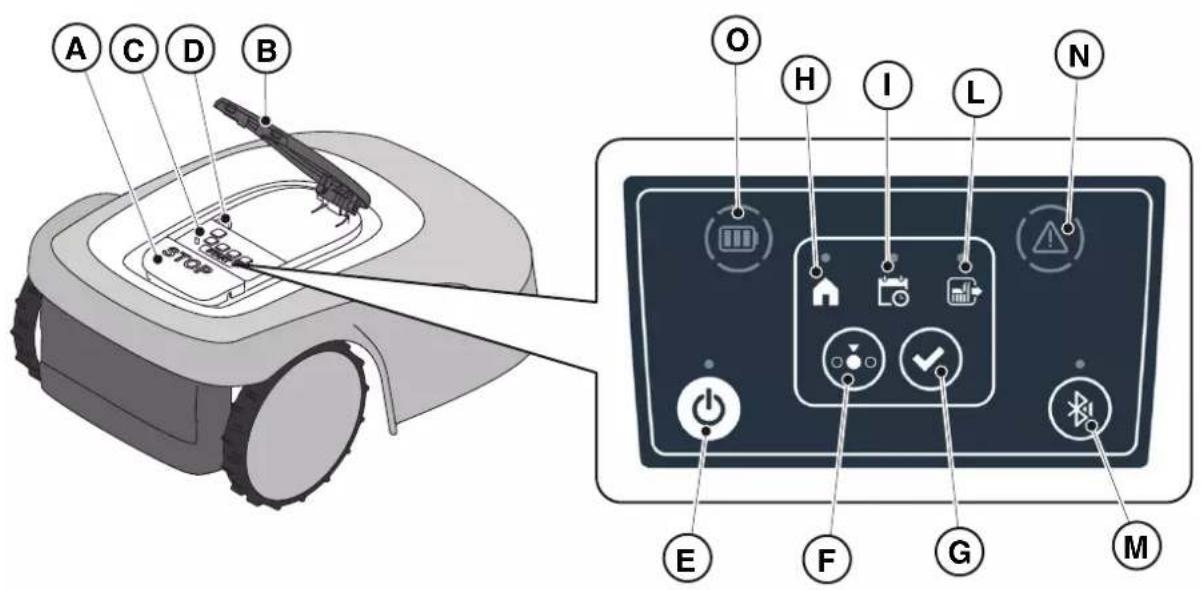

5.2. FONCTIONNEMENT MANUEL DU ROBOT TONDEUSE 41 5.3. DESCRIPTION DES COMMANDES PRESENTES SUR LE ROBOT TONDEUSE 42

5.3.1. ARRET SECURISÉ - BOUTON D'ARRÉT 43 5.3.2. ARRET SECURISE - CLE DE SECURITE 43 5.3.3. ALLUMAGE ET ARRÉT - BOUTON ON/OFF 44

5.3.4. SELECTION PROGRAMME PLANIFIÉ / CYCLE DE TRAVAIL UNIQUE / RETOUR FORCE À LA STATION DE CHARGE - BOUTON DE SELECTION MODE 45

5.3.5. AFFICHAGE DE L'ETAT DU BLUETOOTH ET DÉCOUPLAGE - BOUTON BLUETOOTH 47 5.3.6. AFFICHAGE DES ETATS D'ALARME - ICONE D'ALARME 47 5.3.7. AFFICHAGE DE LA CHARGE DE LA BATTERIE - ICONE DE LA BATTERIE 48 5.3.8. DEMARRAGE DU ROBOT TONDEUSE - BOUTON DE DEMARRAGE 49

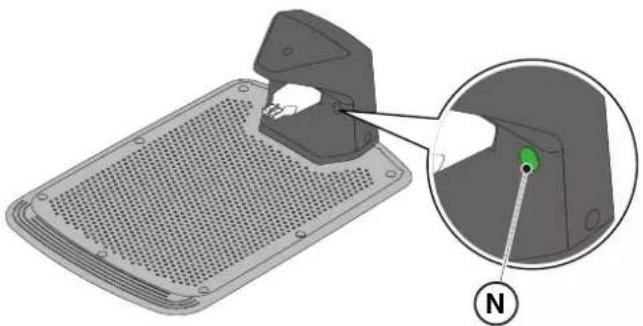

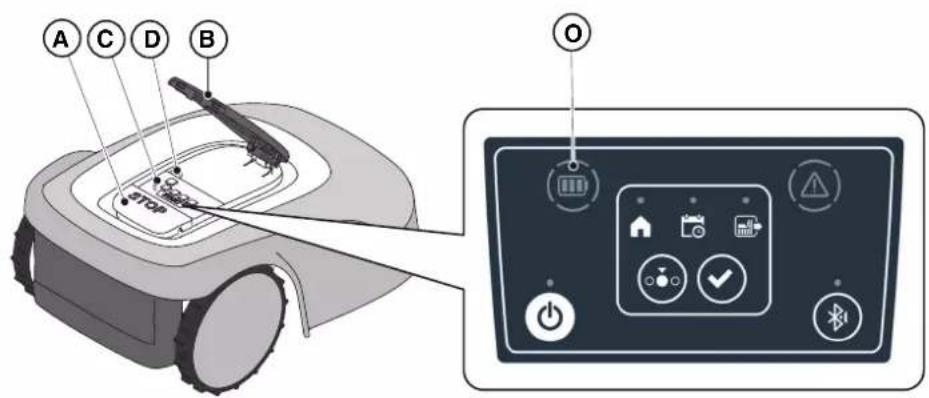

5.4. FONCTIONNEMENT DE LA STATION DE CHARGE 49 5.5. CHARGE DE LA BATTERIE 49 5.6. RÉGLAGE DE LA HAUTEUR DE COUPE 50

6. Entretien 51

6.1. ENTRETIEN PROGRAMME 51 6.2. NETTOYAGE DU PRODUIT 52 6.3. REMPLACEMENT DES LAMES DE COUPE 54 6.4. ENTRETIEN D'HIVER DE LA BATTERIE ET STOCKAGE 55 6.5. REMPLACEMENT DE LA BATTERIE 55

8. Transport, entreposage et élimination 58

8.1. TRANSPORT 58 8.2. STOCKAGE 58 8.3. ELLINATION 58

10. GARANTIE 60 10.1. COUVERTURE DE LA GARANTIE 60 11. DÉCLARATION DE CONFORMITE CE 61

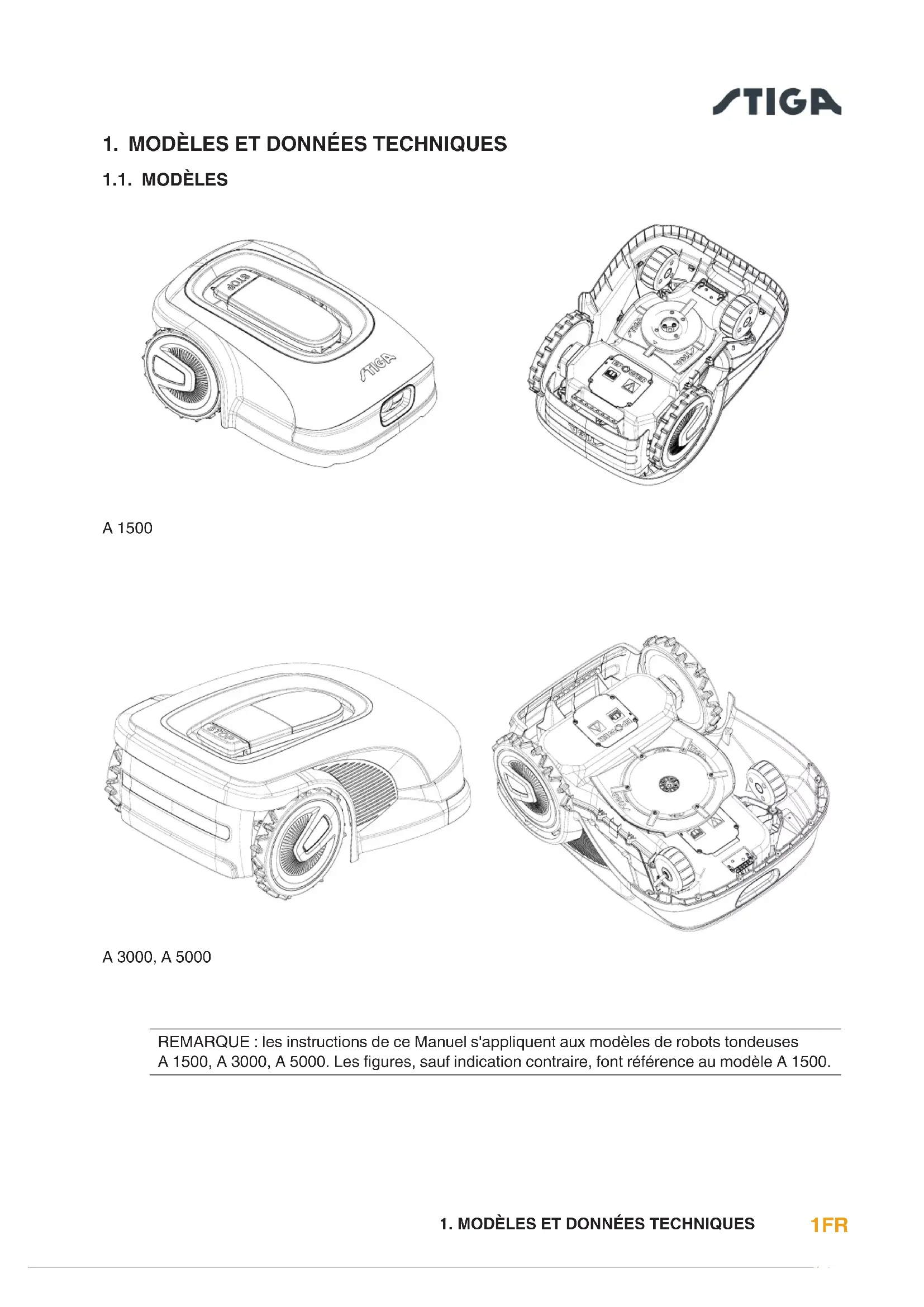

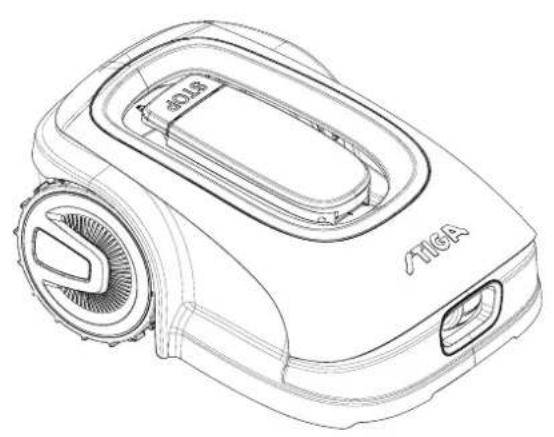

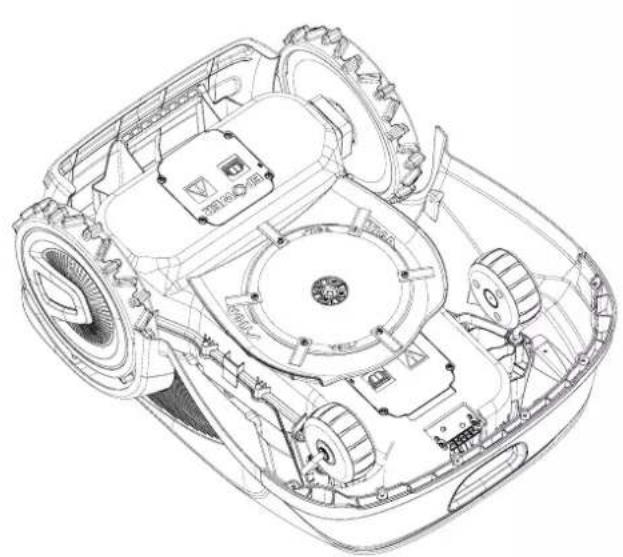

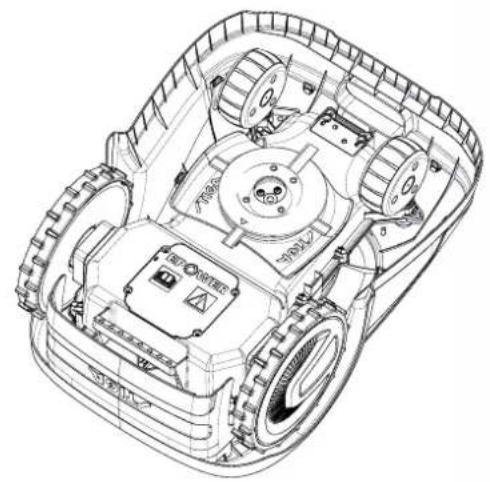

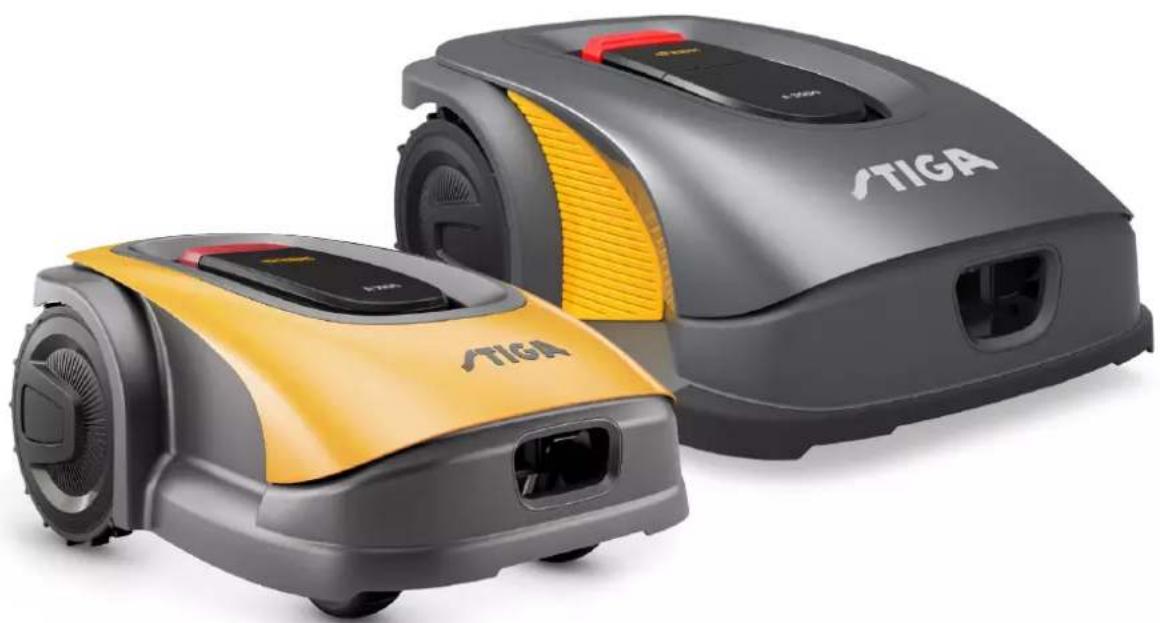

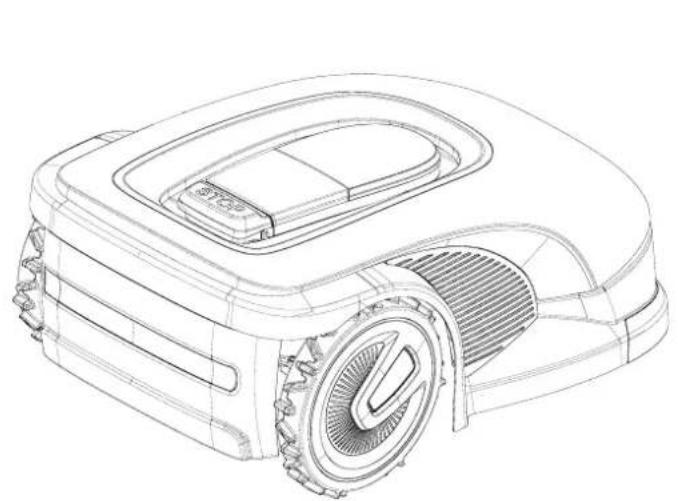

1.1. MODELES

A 1500

A 3000, A 5000

REMARQUE: les instructions de ce Manuel s'appliquent aux modèles de robots tondeuses A 1500, A 3000, A 5000. Les figures, sauf indication contraire, font référence au modèle A 1500.

1.2. DONNÉES TECHNIQUES

SPÉCIFICATIONS	UNITÉ DE MESURE	STIGA A 1500 STIGA A 3000 STIGA A 5000
Dimensions (Lxhxl)	[mm] 413	x 252 x 560 529 x 299 x	695 529 x 299 x 695
Poids du robot tondeuse	[kg] 8,5	12,5 13
Hauteur de coupe (Min-Max)	[mm] 20-60	20-65 20-65
Diamètre lame	[mm]	180 260	260
Vitesse de coupe	[rpm]	2850+/-50	2400+/-50	2400+/-50
Vitesse d'avancement	[m/min]	22	24	24
Déclivité maximum	[%]	45	50	50

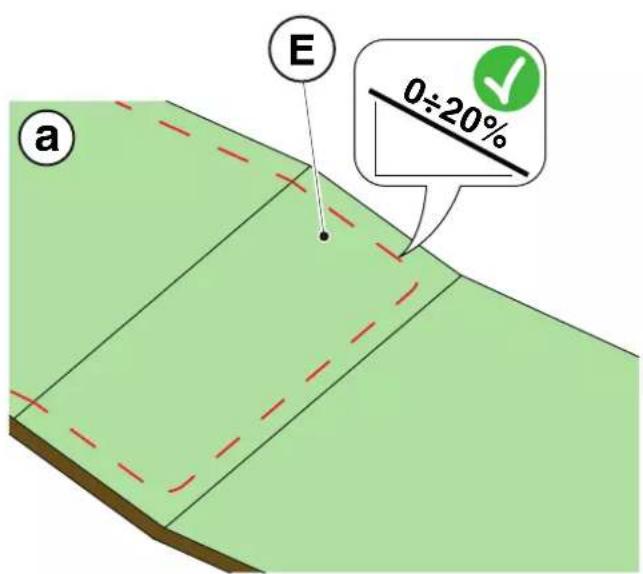

Déclivité maximum le long du périmètre	[%]	20	20	20
Type de moteur électricque traction	-	Sans balais	Sans balais	Sans balais
Type du système de coupe	-	4 lames de coupe pivotantes	6 lames de coupe pivotantes	6 lames de coupe pivotantes
Code de l'organe de coupe	-	322104105/0	322104105/0	322104105/0
Type de moteur électricque de coupe	-	Sans balais	Sans balais	Sans balais
Niveau de puissance sonore relevé	[dB] (A)	57	56	56
Incertitude des émissions sonores, KWA	[dB] (A)	1,47	0,56	0,56
Niveau de puissance sonore garanti	[dB] (A)	59	57	57
Niveau acoustique à l'oreille de l'utilisateur	[dB] (A)	46,3	45,2	45,2
Classe IP du robot tondeuse	-	IPX5	IPX5	IPX5
Classe IP station de charge	-	IPX1	IPX1	IPX1
Classe IP bloc d'alimentation	-	IP67	IP67	IP67
Température ambiente de fonctionnement du robot tondeuse [°C]	[°C]	0 ÷ 50	0 ÷ 50	0 ÷ 50
Température ambiente de fonctionnement de la station de charge [°C]	[°C]	-10 ÷ 50	-10 ÷ 50	-10 ÷ 50
Température ambiente de fonctionnement du bloc d'alimentation [°C]	[°C]	-10 ÷ 50	-10 ÷ 50	-10 ÷ 50
Capacité de travail	[m²]	1500	3000	5000
Alimentation	-	Entrée : 100-240 Vca 1,2 A Sorties : 30 Vcc ; 2A	Entrée : 100-240 Vca ; 1,2A Sorties : 30 Vcc ; 2A	Entrée : 100-240 Vca 0,65 A Sorties : 30 Vcc ; 4A
Modèle batterie	-	25,2V - 5 Ah	25,2V - 5 Ah	25,2V 2 x 5 Ah
Temps de recharge	[min]	150 150	150
Bluetooth	-	4.2	4.2	4.2

2.1. Informations sur la sécurité

Lors de la conception de cet équipement, une attention particulière a été accordée aux aspects pouvant entraîner des risques pour la sécurité et la santé des personnes. L'objectif de ces informations est de sensibiliser les utilisateurs à la nécessité de prévenir tout risque en évitant les comportements non conformes aux instructions.

DANGER:

Avant d'utiliser le robot tondeuse, il est nécessaire de connaître toutes les informations contenues dans ce document.

DANGER:

Ce robot tondeuse n'est pas destiné à être utilisé par des enfants ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances.

DANGER électrique :

Avant d'effectuer toute intervention de réglage ou d'entretien, débrancher l'alimentation électrique et actionner le dispositif de sécurité.

DANGER électrique :

Ne pas utiliser le robot tondeuse si le câble d'alimentation du transformateur est endommagé. Un câble endommagé peut provoquer des contacts avec des parties sous tension. Le câble doit être remplacé par le fabricant ou son service après-vente ou par une personne ayant une qualification appropriée afin de prévenir tout risque.

DANGER électrique :

Utiliser uniquement le chargeur de batterie et le bloc d'alimentation électrique fournis par le fabricant. L'utilisation d'un chargeur et d'un bloc d'alimentation électrique non appropriés peut provoquer un choc électrique et/ou une surchauffe.

Avertissement :

En cas de fuite de liquide de la batterie, les composants concernés doivent être rincés à l'eau ou avec un produit neutralisant.

Éviter tout contact direct avec le liquide de la batterie.

En cas de contact avec les yeux, consulter un médecin.

Avertissement :

Pendant le fonctionnement du robot tondeuse, vérifier qu'il n'y a personne, en particulier des enfants, et/ou des animaux domestiques dans la zone de travail. Le cas échéant, programmer le passage du robot tondeuse pendant les heures où il n'y a personne à proximité.

Avertissement :

La zone d'opération et en général les zones où le robot tondeuse peut naviguer doivent être délimitées par une clôture infranchissable.

Avertissement :

La zone d'operation ou les chemins utilisés par la machine pour son transfert doivent être établis de manière à ne pas inclure les espaces publics afin d'éviter les dommages aux personnes, aux choses ou les accidents aux véhicules.

Avertissement:

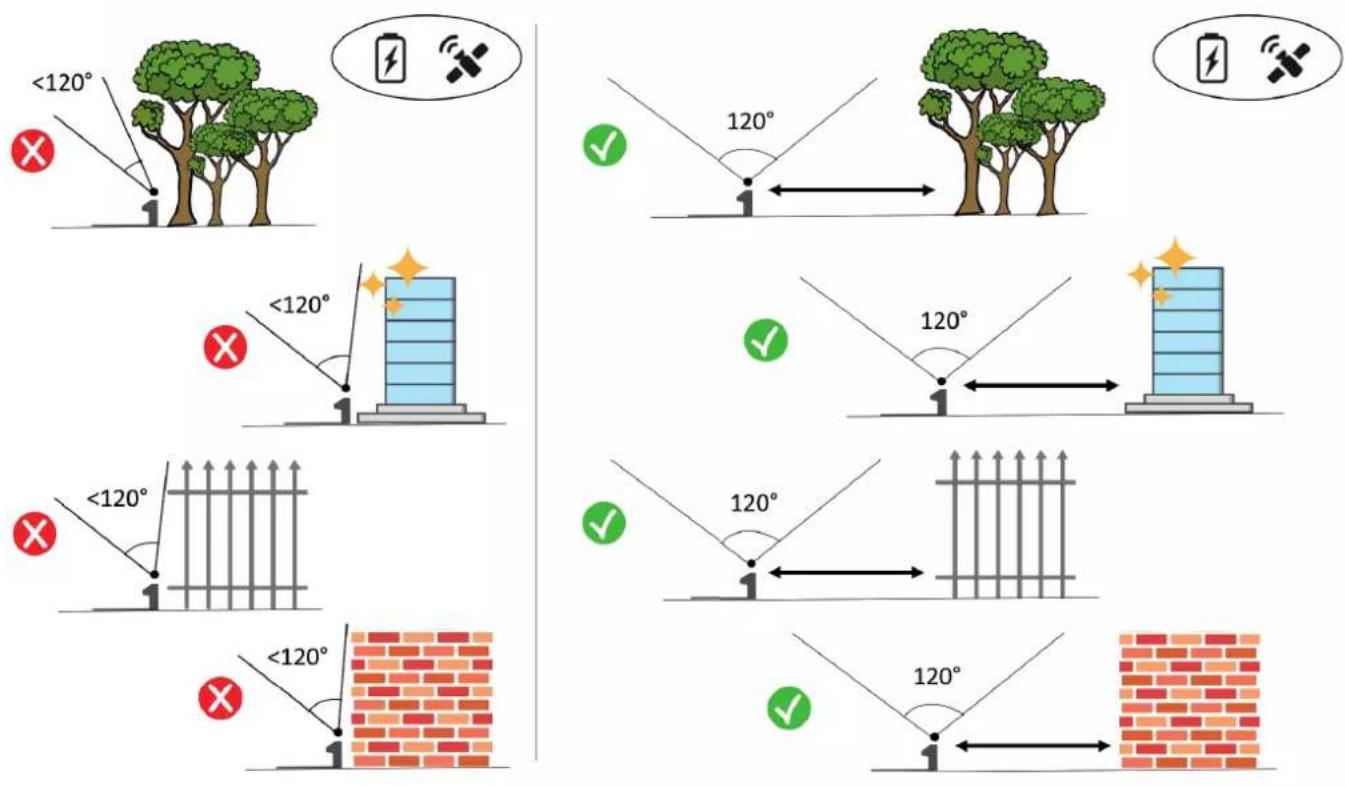

Pour des raisons de sécurité, la station de référence satellite ne doit jamais être déplacée après la programmation des courbes virtuelles, des chemins de transfert et des zones à éviter. Le robot tondeuse pourrait sortir de la zone de travail programmée. Si la station de référence est déplacée, une reprogrammation est nécessaire.

Avertissement :

Ne pas toucher l'organe de coupe lors du réglage de la hauteur de coupe.

Avertissement :

Pour sa propre sécurité et pour éviter tout dommage aux personnes, aux animaux ou aux choses, l'opérateur doit préalablement se familiariser avec la zone dans laquelle le robot tondeuse est piloté manuellement (par exemple, pendant la phase d'installation). Lors du pilotage du robot, marcher prudemment pour éviter de tomber.

Avertissement :

Utiliser exclusivement des pièces détachées d'origine.

Avertissement :

Ne pas modifier, altérer, désactiver ou éliminer les dispositifs de sécurité installés.

Attention :

Vérifier qu'il n'y a pas de jouets, d'outils, de branches, de vêtements ou d'autres objets sur la pelouse car ils pourraient endommager l'équipement.

Interdiction :

Ne pas s'asseoir sur le dessus du robot tondeuse.

Interdiction :

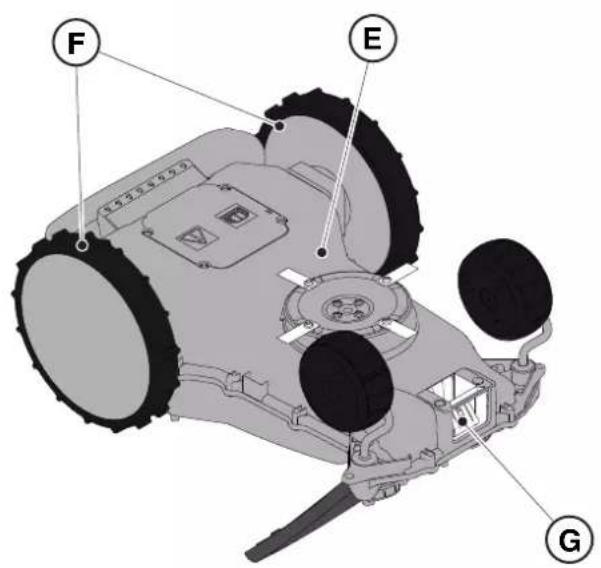

Ne jamais soulever le robot tondeuse pour inspecter la lame ou pour le transporter lorsqu'il est en marche. Ne pas mettre ses mains ou ses pieds sous l'équipement.

Interdiction :

Ne pas faire fonctionner le robot tondeuse lorsqu'un arroseur est en marche.

Interdiction :

Ne pas laver le robot tondeuse avec des nettoyeurs à haute pression et ne pas le plonger, partiellement ou complètement, dans l'eau.

Interdiction :

Ne pas utiliser le robot tondeuse s'il n'est pas parfaitement intact dans toutes ses parties. En cas de dommage, remplacer les parties concernées.

Interdiction :

Il est strictement interdit d'utiliser et de recharger le robot tondeuse dans des atmosphères explosives et inflammables.

Inspecter visuellement le robot tondeuse à intervalles réguliers pour vérifier que les lames et le mécanisme de coupe ne sont pas usés ou endommagés. Vérifier que le robot tondeuse est en bon état de marche.

Lire attentivement l'intégralité du manuel, en particulier l'ensemble des informations de sécurité, et vérifier de bien l'avoir assimilé. Suivre scrupuleusement les instructions d'utilisation, d'entretien et de réparation.

Les techniciens qui effectuent des travaux d'entretien et de réparation doivent connaître parfaitement les caractéristiques spécifiques et les règles de sécurité de ces opérations.

PORT de GANTS obligatoire :

Utiliser les équipements de protection individuelle fournis par le fabricant ; en particulier, lorsqu'on intervient sur le mécanisme de coupe, utiliser des gants de protection.

2.2. Consignes de sécurité

Lire attentivement ce Manuel avant utilisation et le conserver pour toute référence future.

Formation

a. Lire attentivement les instructions, se familiariser avec les commandes et l'utilisation correcte de la machine. b. Ne jamais laisser les enfants, les personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, ou les personnes ne connaissant pas ces instructions, utiliser la machine. La réglementation locale pourrait limiter l'âge de l'utilisateur. c. L'opérateur, ou utilisateur, est responsable des accidents ou des dangers impliquant des tiers ou des équipements de tiers.

Préparation

a. Vérifier que le système de délimitation automatique du périmètre est correctement programmé conformément aux instructions. b. Inspecter périodiquement la zone où la machine est utilisée et enlever pierres, bâtons, câbles et autres corps étrangers qui pourraient gêner son fonctionnement. c. Effectuer périodiquement une inspection visuelle des lames, des boulons des lames et de l'organe de coupe pour vérifier qu'ils ne sont pas usés ou endommagés. Remplacer les lames et les boulons usés ou endommagés à deux afin de maintenir l'équilibre de la machine. d. Des panneaux d'advertisement doivent être placés autour de la zone de travail de la machine si elle est utilisée dans des zones publiques ou accessibles au public. Les panneaux doivent contenir le texte suivant : « Attention ! Tondeuse automatique ! Ne pas s'approcher de la machine ! Surveiller les enfants ! »

Informations générales

a. Ne pas démarrer la machine avec des protections défectueuses ou des dispositifs de sécurité manquants, par exemple sans protections. b. Ne pas mettre les mains ou les pieds à proximité ou sous les parties en rotation. Toujours se tenir à l'écart de l'ouverture d'éjection. c. Ne pas toucher les parties mobiles de la machine avant leur arrêt complet. d. Lors du fonctionnement de la machine, porter des chaussures de travail solides et des pantalons longs. e. Ne jamais soulever ni transporter le robot lorsque le moteur est en marche.

f. Retirer le dispositif de désactivation de l'unité :

• Avant d'éliminer une obstruction;
• Avant de vérifier, de nettoyer ou de travailler sur la machine.

g. Ne pas laisser la machine en marche sans surveillance lorsque des animaux domestiques, des enfants ou d'autres personnes se trouvent à proximité.

Entretien et conservation

a. Serrer tous les écrous, boulons et vis pour que la machine fonctionne en toute sécurité. b. Vérifier fréquemment l'usure ou la déterioration du robot tondeuse. c. Pour des raisons de sécurité, les parties usées ou endommagées doivent être remplacées. d. Veiller à ce que les lames soient remplacées uniquement par des pièces détachées d'origine. e. Vérifier que la batterie est rechargée à l'aide du chargeur préconisé par le producteur. Une utilisation incorrecte peut entraîner un court-circuit, une surchauffe ou une fuite de liquide corrosif de la batterie. f. En cas de fuite d'électrolyte, rincer avec de l'eau/un agent neutralisant et consulter un médecin en cas de contact avec les yeux, etc. g. L'entretien de la machine doit être effectué conformément aux instructions du producteur.

Attention :

Les batteries lithium-ion peuvent exploser ou provoquer un incendie si elles sont démontées, exposées à l'eau, au feu ou à des températures élevées, ou si elles sont court-circuitées. Manipuler la batterie avec précaution, ne pas démonter et éviter toute contrainte électrique ou mécanique. Éviter d'exposer la batterie à la lumière directe du soleil.

REMARQUE: Il est recommandé d'utiliser uniquement et exclusivement des produits d'origine fournis par le fabricant. Les produits non conformes ou non appropriés peuvent causer des dommages au robot tondeuse ou des dangers pour les personnes, les animaux et les choses.

a. La batterie ne doit être installée et/ou désinstallée du robot tondeuse que par le revendeur ou un centre d'assistance agréé. b. Conserver la batterie inutilisée en lieu sûr, à l'écart des sources de chaleur ou d'objets pouvant provoquer des courts-circuits (chevilles, vis, objets métalliques de divers types). c. Utiliser le chargeur de batterie loin des surfaces ou des substances inflammables et de préférence dans un endroit sec. d. Transporter la batterie et le chargeur dans leur emballage d'origine.

Protection de l'environnement

REMARQUE: La protection de l'environnement doit être un aspect important et prioritaire dans l'utilisation de la machine, au bénéfice de la coexistence civile et de l'environnement où nous vivons.

a. Éliminer les emballages et les parties détériorées conformément à la réglementation locale du pays d'utilisation. b. Éliminer les équipements électriques (Robot Tondeuse, Batterie, Blocs d'alimentation électrique, etc.) conformément à la Directive Européenne 2012/19/UE et aux réglementations nationales. Pour des informations plus approfondies, contacter l'autorité compétente ou son revendeur pour l'élimination des déchets ménagers. c. Il est recommandé de faire un tri sélectif des produits et des emballages.

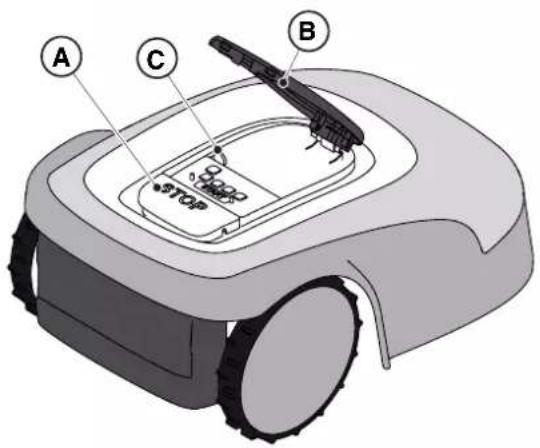

2.3. Arrêter et éteindre le ROBOT tondeuse dans des conditions de sécurité

Avant toute opération de nettoyage, de transport ou d'entretien, toujours éteindre le robot tondeuse dans des conditions de sécurité.

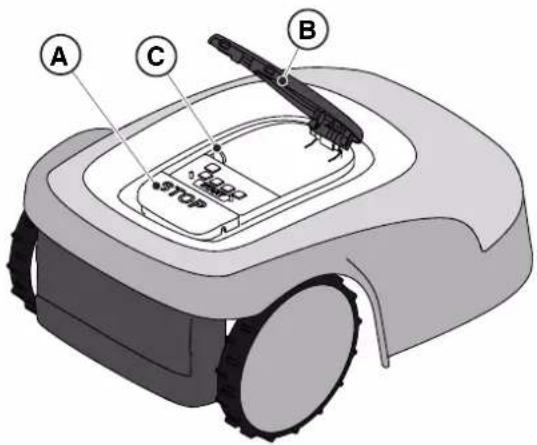

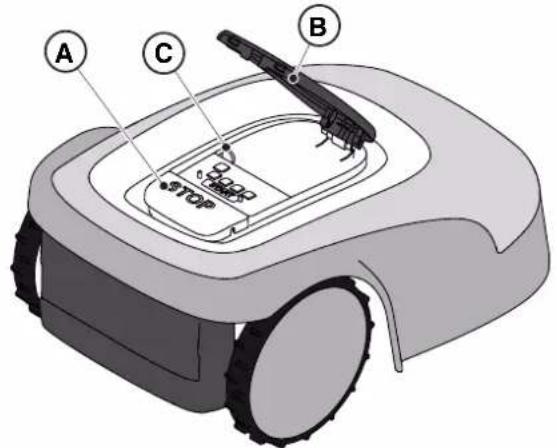

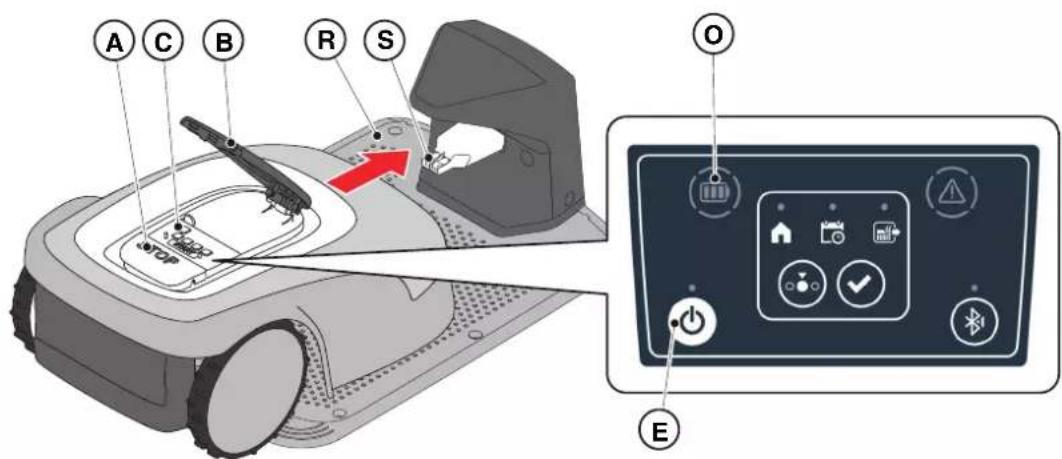

Exigences et obligations :

• Clé de sécurité.

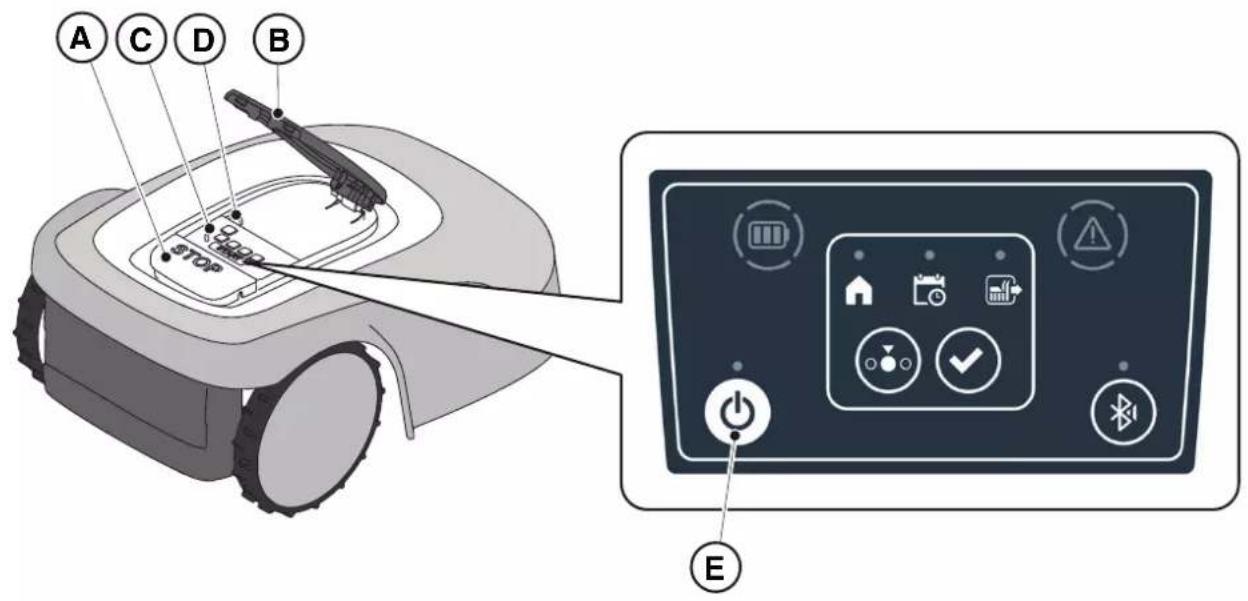

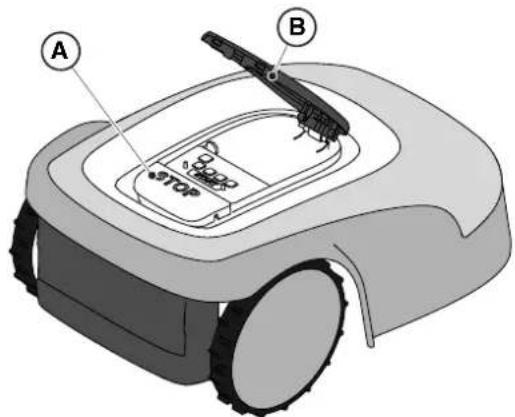

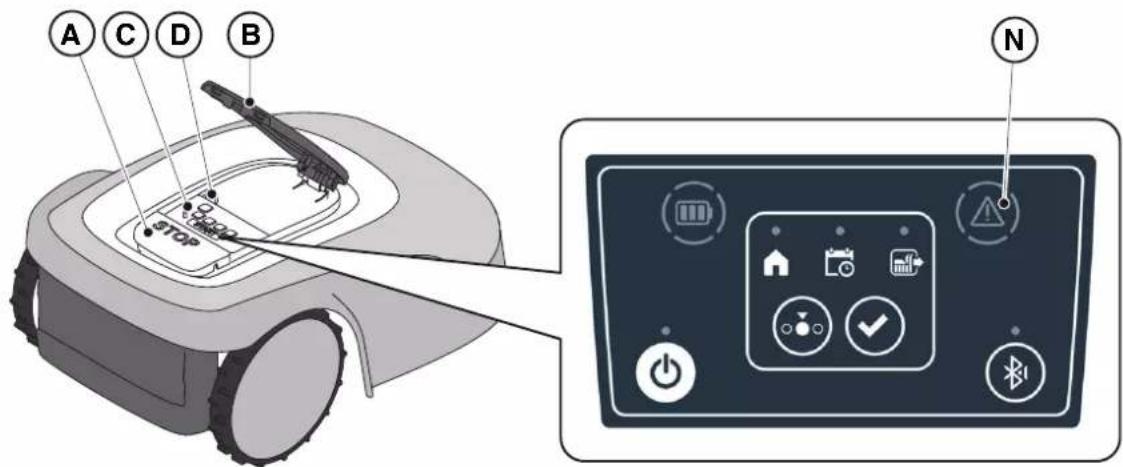

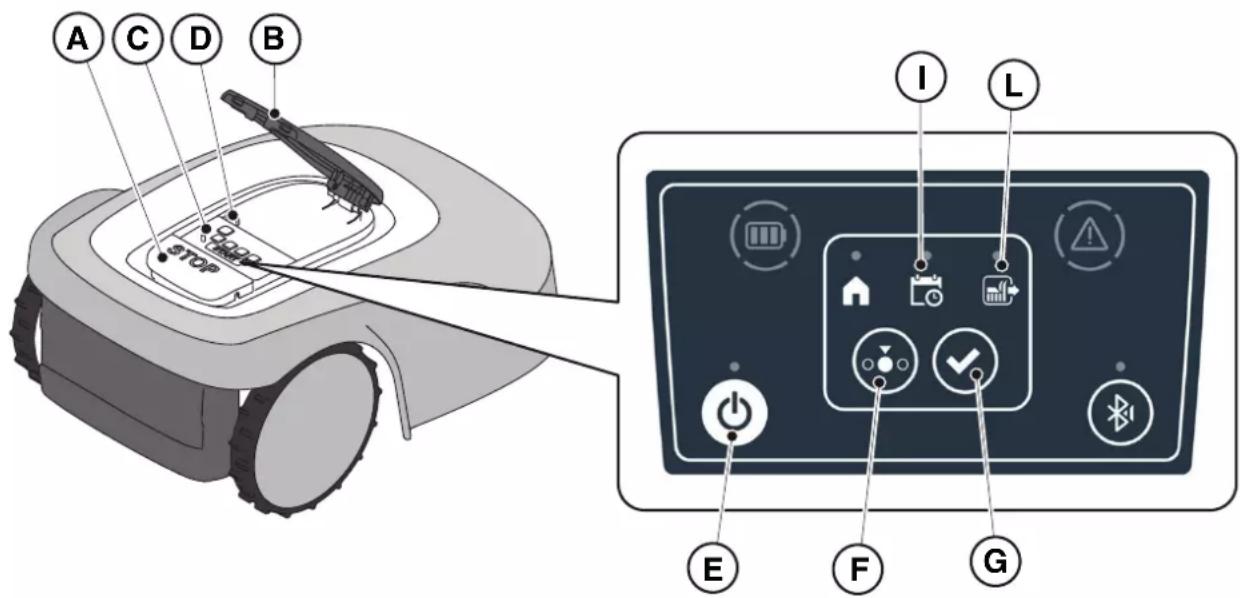

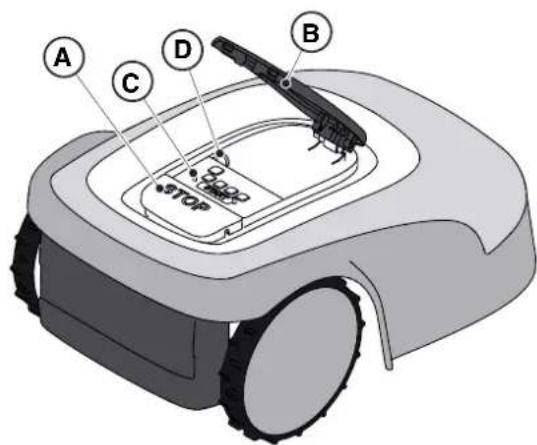

1. Appuyer sur le bouton « ARRET » (A) pour arrêter le robot tondeuse en toute sécurité et ouvrir la coque de protection (B).
2. Oter la clé de sécurité (C) pour éteindre le robot tondeuse en toute sécurité.
3. Fermer la coque de protection (B).
4. Le robot tondeuse est arrêté ou désactivé dans des conditions de sécurité.

2.4. DEPLACEMENT

Le robot tondeuse doit être éteint dans des conditions de sécurité avant d'être soulevé ou transporté.

Attention :

Vérifier qu'il n'y a pas de jouets, d'outils, de branches, de vêtements ou autres objets sur la pelouse car ils pourraient endommager l'équipement.

1. Appuyer sur le bouton « ARRET » (A) pour arrêter le robot tondeuse et ouvrir la coque de protection (B).
2. Retirer la clé de sécurité (C).

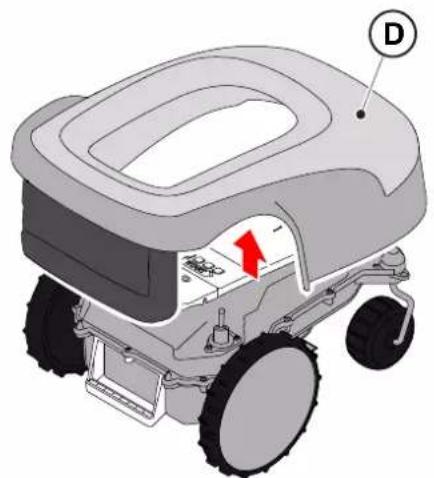

3. Soulever le robot tondeuse par la poignée (D) et le transporter en prenant soin de garder la lame de coupe loin du corps.

3.1.1. OBJECT de ce MANUEL

Ce Manuel fait partie intégrante de l'équipement et vise à fournir les informations nécessaires à son utilisation.

Conserver ce Manuel pendant toute la durée de vie de l'équipement afin qu'il soit toujours disponible en cas de besoin.

Ce Manuel est destiné à l'utilisateur de l'équipement, qui doit lire attentivement les informations qu'il contient et les appliquer strictement afin de protéger la sécurité des personnes et d'éviter tout dommage.

Les informations sont rédigées dans la langue d'origine du fabricant (l'italien) et traduites dans d'autres langues, si nécessaire, pour des raisons juridiques et/ou commerciales.

Les symboles suivants ont été utilisés pour mettre en évidence les textes importants :

DANGER\AVERTISSEMENT\ATTENTION:

Les pictogrammes contenus dans un triangle sur fond jaune et une ligne noire indiquent un danger/avertissement/attention.

INTERDICTION :

Les pictogrammes contenus dans un cercle barré sur fond blanc et une ligne rouge indiquent une interdiction.

OBLIGATION :

Les pictogrammes contenus dans un cercle sur fond bleu indiquent une obligation.

REMARQUE: Les textes figés dans ce Manuel signalent des informations techniques d'une grande importance, qui ne doivent pas être négligées.

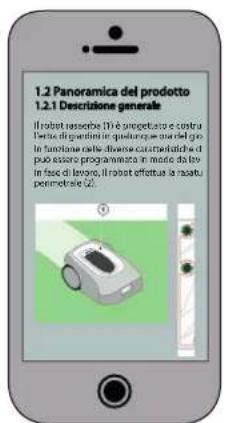

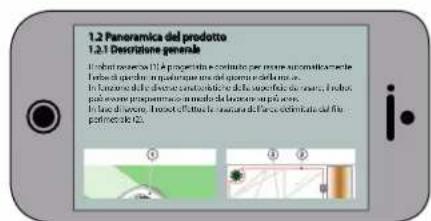

3.1.2. Instructions pour la lecture sur smartphone

Pour une meilleure lecture du Manuel d'utilisation, il est recommandé de maintenir le smartphone en position horizontale, comme indiqué sur la figure.

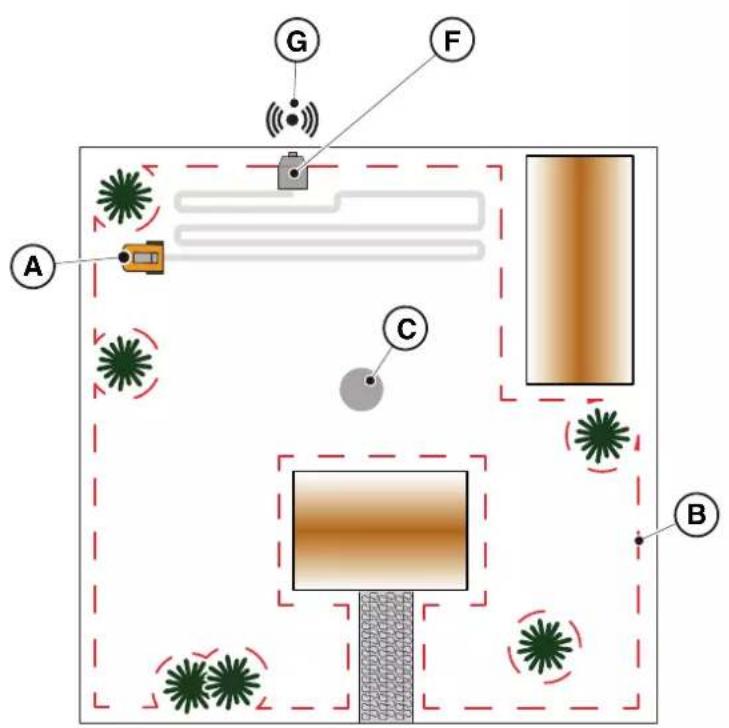

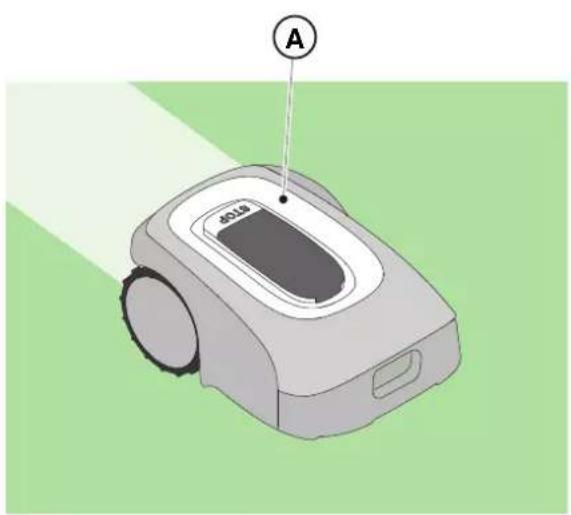

3.2.1. Description générale

Ce robot tondeuse (A) est conçu et fabriqué pour tondre automatiquement le gazon de jardins à toute heure du jour ou de la nuit.

En fonction des différences caractéristiques de la surface à tondre, le robot tondeuse peut être programmé de façon à travailler sur plusieurs zones délimitées par une limite virtuelle et reliées par des chemins de transfert virtuels.

Lorsqu'il est en marche, le robot tondeuse effectue la tonte de la zone délimitée par la limite virtuelle (B). Lorsque le robot tondeuse est proche de la limite virtuelle (B) ou rencontre un obstacle (C), il change de trajectoire en fonction de la stratégie de navigation.

Le robot tondeuse effectue une tonte automatique et complète la pelouse délimitée.

Le produit fonctionne par signal satellite et nécessite l'installation d'une station de charge (F) avec une station de référence satellite intégrée (G), qui peut également être installée séparément. Le robot tondeuse et la station de référence satellite communiquent entre eux via des modules 3G/4G équipés de cartes SIM. La technologie de fonctionnement du robot tondeuse est basée sur la communication de données entre le Cloud (nuage) STIGA et le robot lui-même. L'abonnement est obligatoire pour le fonctionnement du robot tondeuse et dépend de la quantité de données requises. Un appareil mobile (smartphone) est également nécessaire pour utiliser le produit.

Toute autre utilisation peut s'avérer dangereuse et causer des dommages aux personnes et/ou aux choses. L'utilisation inappropriée comprend (sans s'y limiter) : transport de personnes, enfants ou animaux sur la machine ; transport de l'utilisateur par la machine ; utilisation de la machine pour tirer ou pousser des charges ; utilisation de la machine pour couper des végétaux autres que l'herbe.

REMARQUE : L'abonnement est obligatoire pour le fonctionnement du robot tondeuse et dépend de la quantité de données requises.

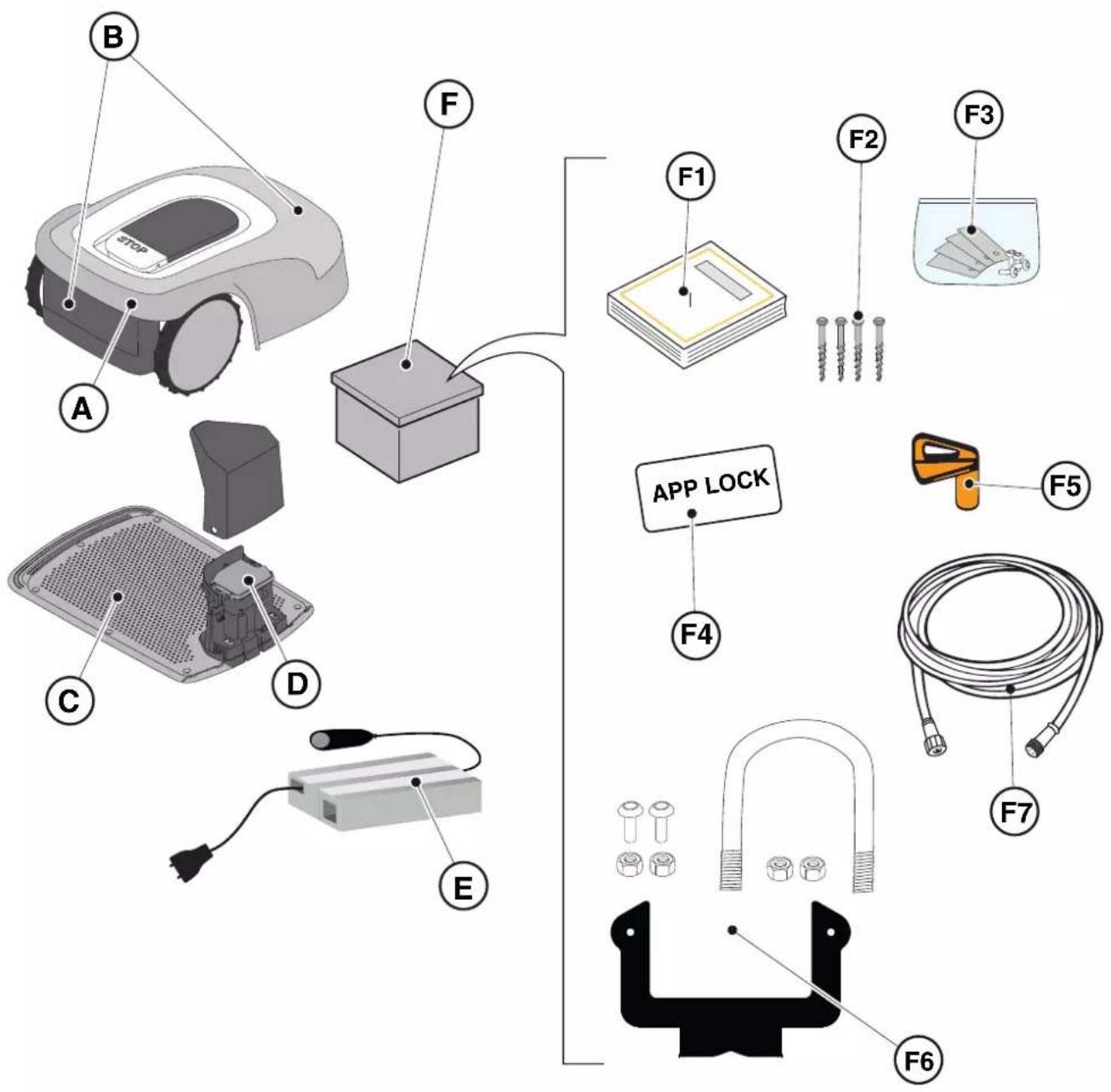

3.2.2. Principaux composants

(A) Robot tondeuse (B) Batterie/s (selon le modèle) (C) Station de charge (D) Station de référence satellite (à l'intérieur de la station de charge) (E) Bloc d'alimentation électrique de la station de charge

3.3. DESEMBALLAGE

Voici les étapes à suivre pour déballer correctement l'équipement :

1. Ouvrir l'emballage du robot tondeuse;
2. Retirer le boîtier de bloc d'alimentation électrique;
3. Retirer le carton supérieur de calage;
4. Retirer le robot tondeuse;
5. Retirer la station de charge.

Attention :

Veiller à retirer tous les matériaux d'emballage de la tondeuse robot avant de l'utiliser.

Attention :

Pour éviter toute blessure ou tout dommage, il faut faire preuve de prudence lors du déballage de la tondeuse robot pour éviter tout contact avec les lames de coupe ou autres éléments dangereux.

3.4. Symboles et plaques

Ci-après tous les symboles présents sur le robot tondeuse :

Attention :

Lire le mode d'emploi avant de commencer à utiliser le produit.

Attention :

Risque de projection d'objets contre soi.

Garder une distance de sécurité de la machine pendant son fonctionnement.

Attention :

Ne pas introduire les mains et les pieds à l'intérieur du logement de l'organe de coupe. Enlever le dispositif de désactivation avant de travailler sur la machine ou de la soulever.

Attention :

Ne pas introduire les mains et les pieds à l'intérieur du logement de l'organe de coupe. Ne pas monter sur la machine.

Interdiction :

Ne pas utiliser de nettoyeurs à haute pression sur la machine pour la nettoyer ou la laver.

Interdiction :

Veiller à ce qu'il n'y ait pas de personnes (en particulier des enfants, des personnes âgées ou en situation de handicap) et d'animaux domestiques dans la zone de travail pendant que la machine fonctionne.

Garder les enfants, les animaux domestiques et les autres personnes à une distance de sécurité par rapport à la machine lorsque celle-ci est en marche.

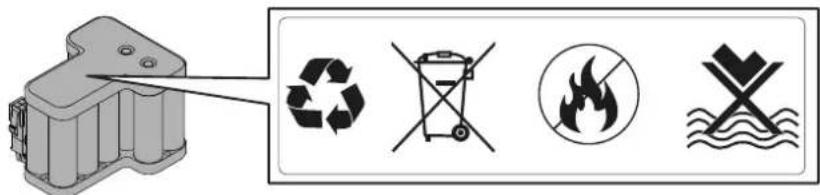

Ci-après tous les symboles présents sur la batterie :

Attention :

Lire le mode d'emploi avant de commencer à utiliser le produit.

Ne pas jeter la pile avec les déchets ménagers normaux.

La batterie doit être traitée dans un point de collecte agréé.

Ne pas jeter la batterie dans le feu et ne pas l'exposer à des sources de chaleur.

Ne pas plonger la batterie dans l'eau et ne pas l'exposer à l'humidité.

Instructions générales pour la lecture du MANUEL

Voici les critères choisis pour la réduction de ce document.

1. Titre du sujet (A)
2. Exigences et outils pour l'exécution de cette procédure (B)
3. Description de la Procédure (C)
4. Photos décrivant la procédure (D)

Avertissement :

Ne pas modifier, ALTERER, DESACTIVER ou éliminer les dispositifs de sécurité installés.

REMARQUE : Pour plus de précisions sur l'installation du produit, prière de contacter un revendeur STIGA.

4.2. Composants pour l'installation

(A) Station de charge (B) Bloc d'alimentation électrique (C) Station de référence satellite (D) Vis de fixation de la station de charge (E) Support pour fixation séparée de la station de référence satellite (F) Bloc d'alimentation électrique pour l'installation séparée de la station de référence satellite (en option) (G) Câble d'extension de 5m (H) Appareil mobile (non inclus)

Voir le chapitre 9 « Accessoires »

4.3. Verification des exigences d'installation

Ci-après la procédure pour vérifier que les exigences sont respectées et préparer le jardin avant de procéder à l'installation.

4.3.1. Controlle du JARDIN:

• Effectuer une inspection de l'ensemble de la zone afin de bien évaluer l'état du jardin, des obstacles et des zones à exclure.
• Vérifier que la pelouse à tondre est uniforme, exemple de trous, de pierres ou d'autres obstacles et, si nécessaire, effectuer les interventions correctives nécessaires.
• Niveler le sol afin d’éviter la formation de flaques d’eau en cas de pluie.
• Lors de la première installation, la hauteur initiale du gazon doit se situer dans la fourchette de fonctionnement du robot tondeuse : 20-60 mm. Si nécessaire, préparer le jardin à l'aide d'une tondeuse classique.

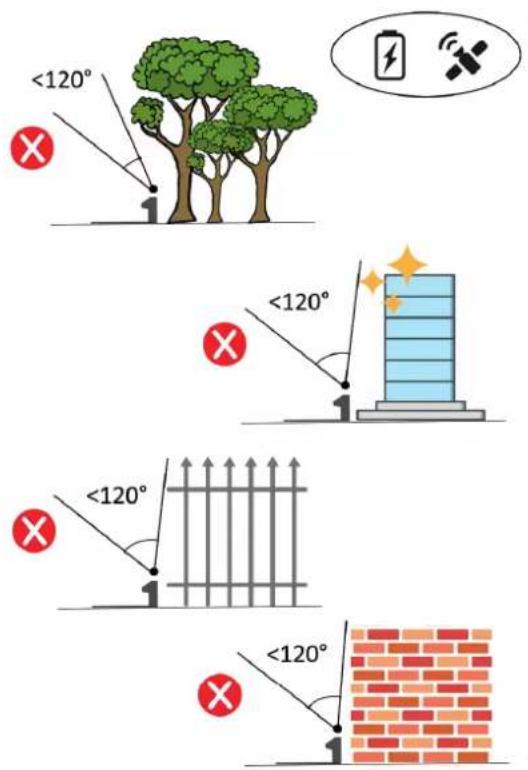

Le robot tondeuse fonctionne via un signal satellite. La précision du signal satellite peut être affectée par :

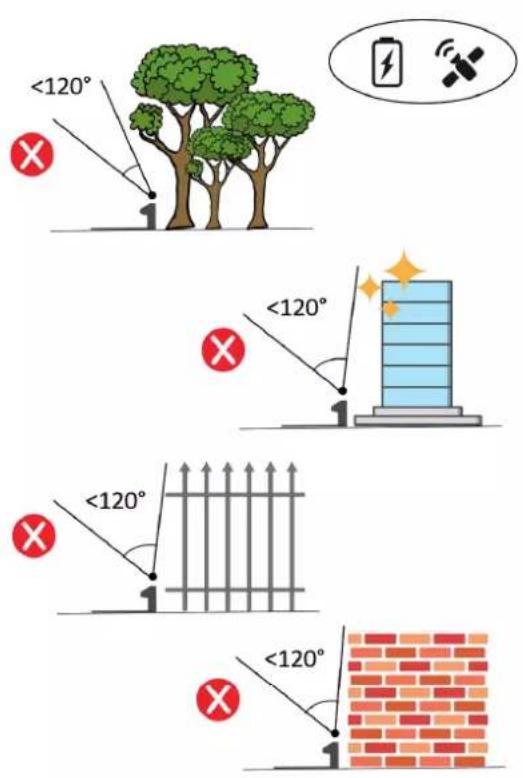

• La présence d'obstacles autour du périmètre de l'installation ou dans la zone de travail, tels que : arbres à feuillage dense, haies, murs d'enceinte, clôtres métalliques, bâtiments et surfaces réfléchissantes comme des baies vitrées ou des parois métalliques.
• Des conditions météorologiques défavorables, telles qu'un brouillard dense, une forte nébulosité, de fortes pluies ou des chutes de neige.

En cas de dysfonctionnement, déplacer la station de référence satellite vers une autre zone libre d'obstacles et/ou exclure la zone de la zone de travail du robot tondeuse.

DANGER électrique :

Afin d'effectuer le branchement électrique, il est nécessaire qu'il y ait une prise de courant à proximité de la zone d'installation. Vérifier que le branchement au réseau d'alimentation soit conforme aux lois en vigueur en la matière dans le pays d'installation.

DANGER électrique :

Ne pas brancher le bloc d'alimentation à une prise électrique si la fiche ou le cable sont endommagés.

Ne pas connecter ni toucher un câble endommagé avant qu'il ne soit débranché de l'alimentation électrique.

Un câble endommagé peut provoquer des contacts avec des parties sous tension.

DANGER électrique :

Le circuit d'alimentation fourni doit être protégé par un dispositif différentiel résiduel (DDR) dont le courant d'activation ne dépasse pas 30mA.

Procedure :

• Préparer une surface plane pour le positionnement de la station de charge (A), de préférence dans une zone du jardin où le ciel est entièrement visible et à proximité d'une prise électrique.
• Vérifier qu'il y a suffisamment de place pour installer la station de charge, de sorte qu'il y ait dans la zone située devant un espace sans obstacles d'au moins 1,5 mètre de largeur et 3 mètres de longueur. Le sol doit être parfaitement plat et compact afin d'éviter la déformation de la surface de la station de charge.

Attention :

Le câble d'alimentation (B), le bloc d'alimentation, la rallonge et tout autre câble électrique n'appartenant pas au produit doivent rester à l'extérieur de la zone de coupe afin de les garder loin des parties dangereuses en mouvement et d'éviter tout dommage aux câbles pouvant entraîner un contact avec des parties sous tension.

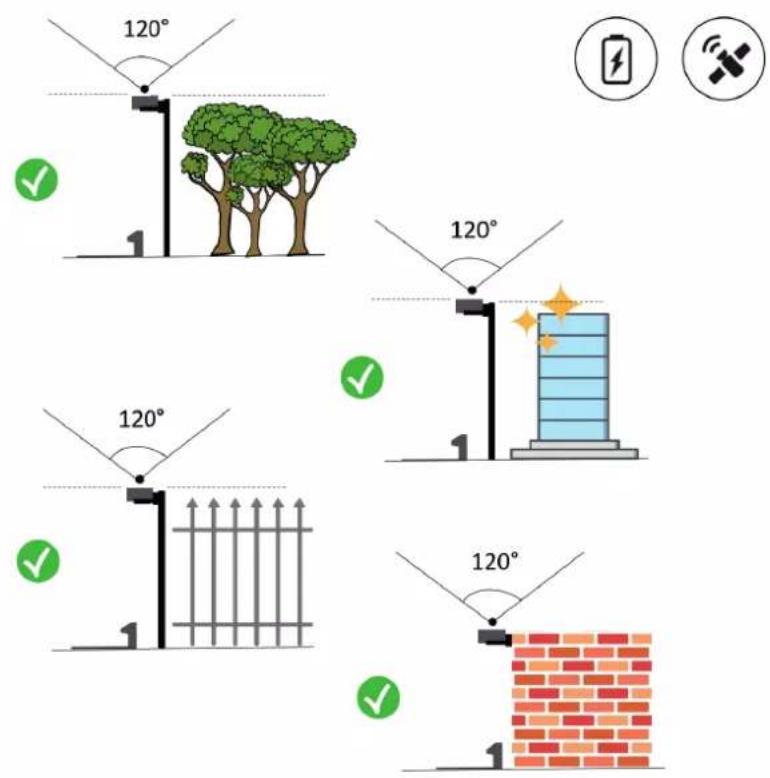

• La station de charge (A) avec la station de référence satellite (B) doit être placée dans une zone où le ciel est entièrement visible. En présence d'obstacles tels que des arbres au feuillage dense, des haies, des murs d'enceinte, des clôtres métalliques, des bâtiments et des surfaces réfléchissantes telles que des baies vitrées ou des parois métalliques, la station de charge avec station de référence satellite doit être installée loin de ces éléments perturbateurs, dans une position où le ciel est entièrement visible.

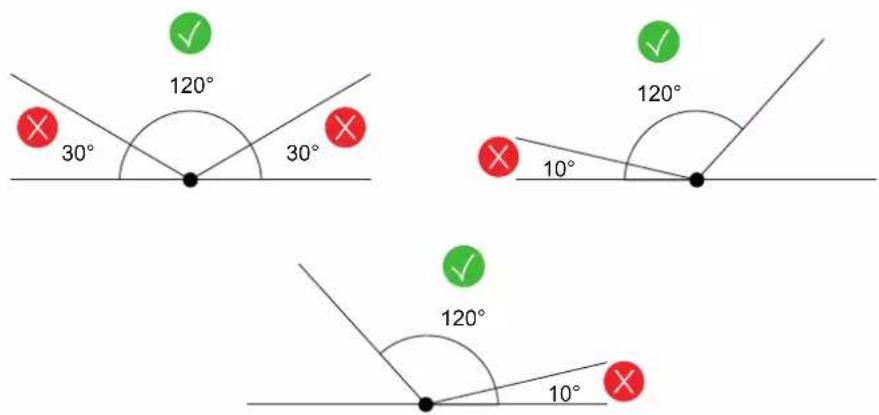

REMARQUE: Le ciel est considéré comme entièrement visible lorsqu'il est dégagé sur un angle d'au moins 120 degrés dans toutes les directions.

- Si la station de charge (A) avec station de référence satellite (B) n'est pas positionnée dans une zone où le ciel est entièrement visible, il est nécessaire d'enlever la station de référence satellite (B) de la station de charge (A) et de l'installer dans une zone où la visibilité du ciel est totale. La station de référence satellite (B) doit être placée au-dessus des éléments perturbateurs tels que les arbres à feuillage dense, les haies, les murs d'enceinte, les clôtures métalliques, les bâtiments et les surfaces réfléchissantes telles que les baies vitrées ou les parois métalliques. Un raccordement à une prise électrique peut être nécessaire (voir le paragraphe 4.5.2).

• Vérifier que la zone pour l'installation de la station de charge (D) se trouve à au moins 400 cm de la station de charge (E) d'un éventuel deuxième robot tondeuse.

Attention :

Une proximité excessive entre deux stations de charge pourrait provoquer une interference.

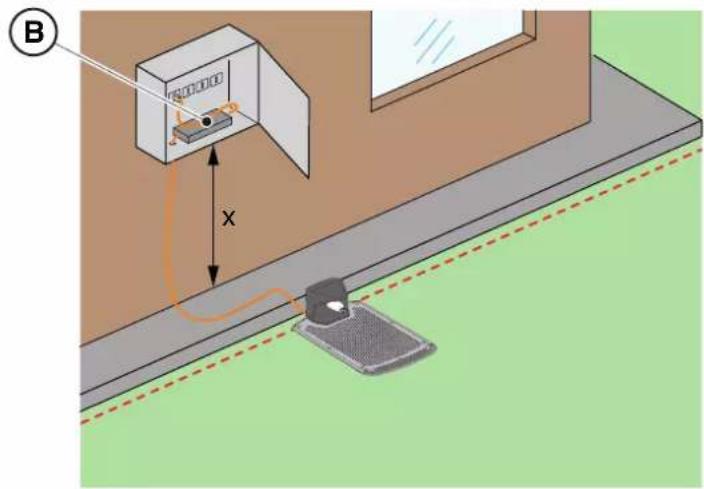

• Préparer la zone d'installation du bloc d'alimentation électrique (B) de sorte qu'il soit protégé du rayonnement solaire et qu'il ne puisse pas être au contact de l'eau, quelles que soient les conditions météorologiques.

REMARQUE: Il est préférible et conseillé d'installer le bloc d'alimentation électrique (B) dans un boîtier fermé et protégé des agents atmosphériques, dans un endroit qui n'est pas facilement accessible aux personnes non autorisées telles que les enfants (X > 160cm)

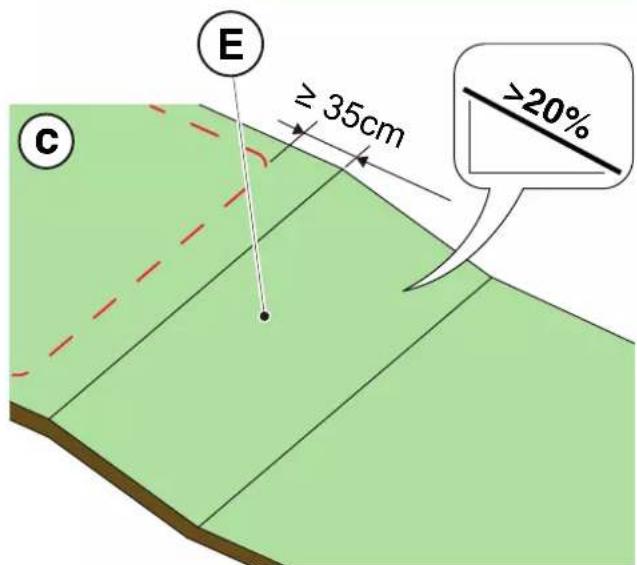

4.3.3. Controles pour la définition des bordures virtuelles:

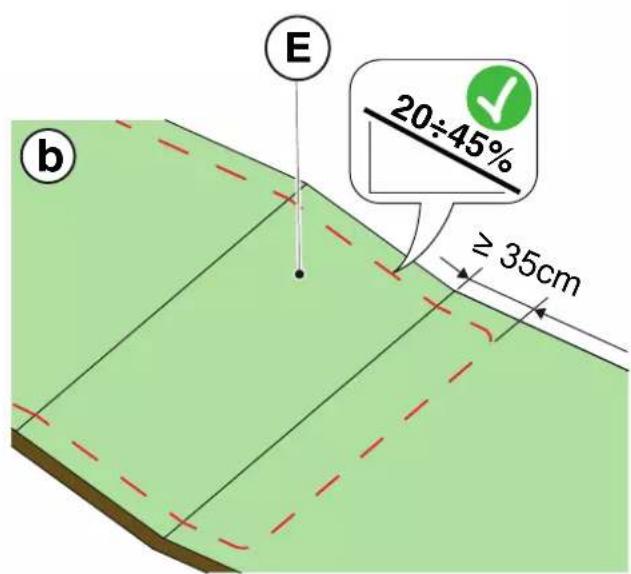

1. Vérifier que la déclivité maximale de la zone de travail est inférieure ou égale à 45% ou 50%, selon le modèle (voir le paragraphe 1.2 DONNÉES TECHNIQUES). Pour la définition des limites virtuelles, suivre les règles indiquées dans les images ci-dessous:

a) si la déclivité est ≤ 20%, il est possible de positionner la limite virtuelle comme indiqué sur la figure; b) si la déclivité est >20% et ≤ 45% (50%), l'installation doit inclure la zone en pente en respectant la distance indiquée sur la figure; c) si la déclivité est >20% et que la zone en pente ne fait pas partie de la section du jardin à tondre, respecter la distance indiquée sur la figure; d) si la déclivité est >45% (50%), exclure la zone en pente en respectant la distance indiquée sur la figure.

Attention :

Le robot peut tondre des surfaces présentant une déclivité maximale de 45% ou 50% selon le modèle. Si ces consignes ne sont pas respectées, le robot pourrait glisser et sortir de la zone de travail.

Attention :

Les zones dont la déclivité est supérieure à celle autorisée ne peuvent pas être tondues. Positionner la limite virtuelle avant la déclivité en excluant de la tonte cette zone de pelouse.

1. Vérifier toute la surface de travail : évaluer les obstacles et les zones à exclure de la zone de travail (F), qui devront être programmées comme zones à éviter (G).

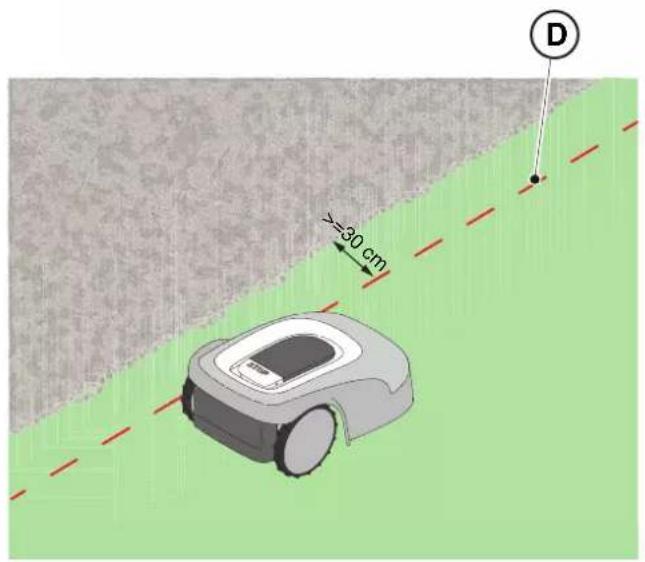

4.4.1. Distances minimales des limites virtuelles et distances pour la délimitation

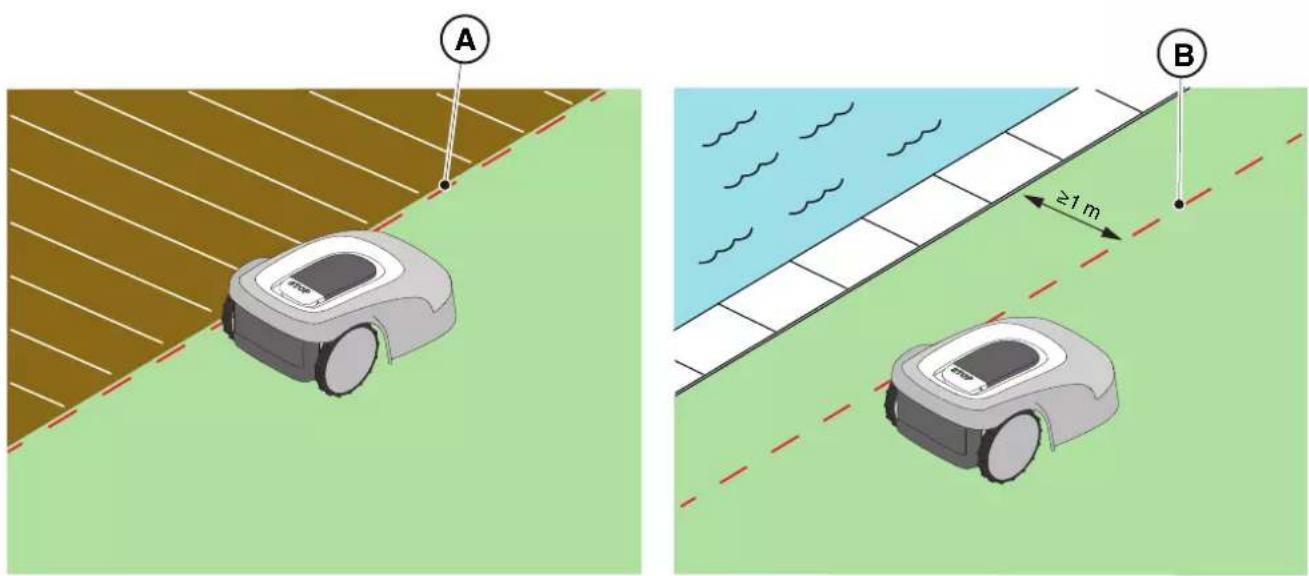

1. En présence d'une chaussée ou d'une allée (A) au même niveau que la pelouse, la limite virtuelle peut coïncider avec le bord de la chaussée. Il est également possible de programmer la limite virtuelle en pilotant le robot tondeuse à cheval sur le bord de la chaussée.
2. En présence d'une piscine, d'un étang ou d'un creux (B), la limite virtuelle doit être programmée à une distance d'au moins 1 mètre. Si la piscine, étang ou le creux sont situés au bout d'une déclivité, la limite virtuelle doit être programmée à une distance d'au moins 1,5 mètre.

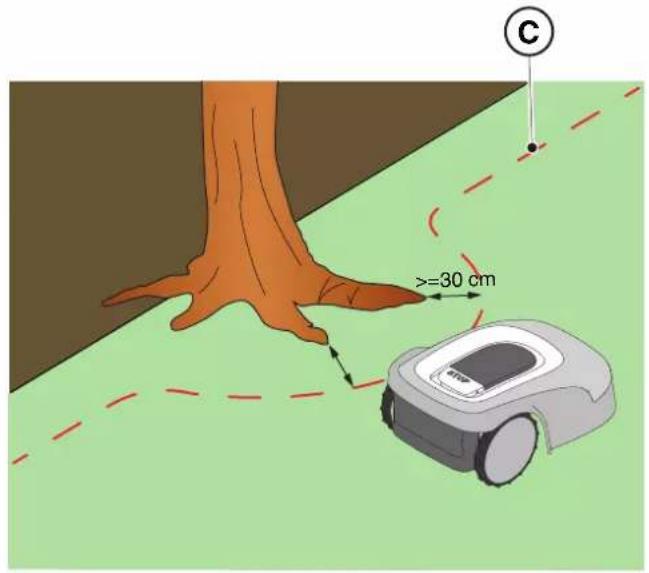

3. En présence d'arbres aux racines saillantes (C), la limite virtuelle doit être programmée de manière à empêcher le passage du robot tondeuse sur les surfaces discontinues.
4. La limite virtuelle doit être programmée de sorte que le robot tondeuse reste à une distance d'au moins 30 cm des zones avec du gravier ou des gravillons (D).
5. Dans le cas de zones en déclivité, respecter ce qui est rapporté au paragraphe 4.3.3.

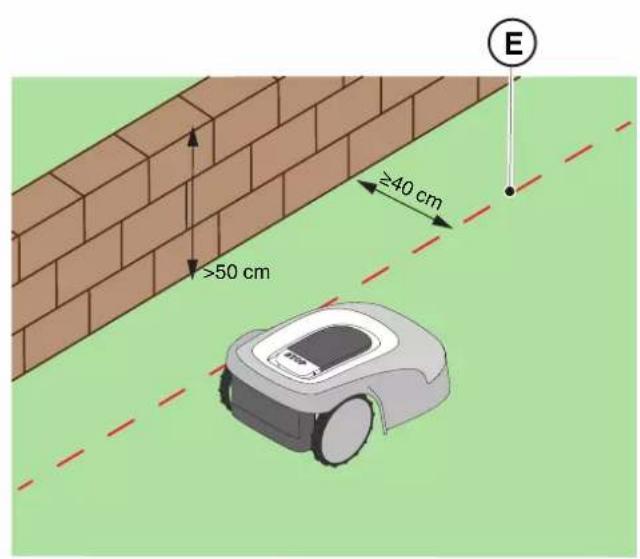

6. Dans le cas d'éléments structurels continus (murs, clôtures, haies, etc.) d'une hauteur de plus de 50 cm, la couronne virtuelle doit être programmée à une distance d'au moins 40 cm de ceux-ci (E).

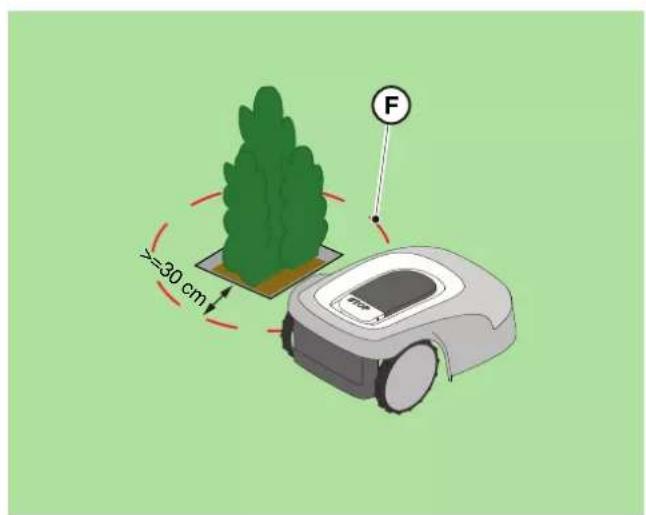

7. Dans tous les autres cas, la limite virtuelle peut être déterminée en fonction de l'encombrement de la machine, en considérant une distance minimale de 30 cm entre le robot tondeuse et l'obstacle (F).

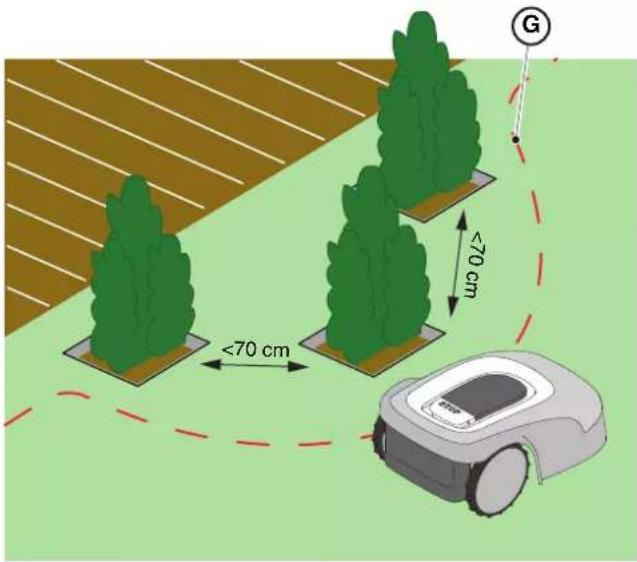

8. En cas de délimitation d'obstacles à moins de 70 cm les uns des autres (G), les délimiter comme un seul obstacle en respectant les distances indiquées ci-dessus.

Avertissement :

La zone d'opération et en général les zones où le robot tondeuse peut naviguer doit être délimitée par une clôture infranchissable.

Attention :

Si la déclivité est supérieure à 45% ou à 50%, selon le modèle, la zone en pente doit être exclue de la zone de travail (voir le paragraphe 4.3).

4.4.2. Passages entre les différentes ZONES du JARDIN

1. En présence de passages restreints, la distance entre deux limites virtuelles doit être Z ≥ 2m
2. En présence d'un passage Z < 2 m, la zone (A) pourrait ne pas être accessible par le robot tondeuse de manière automatique et dans ce cas, elle est considérée comme une « zone fermée »

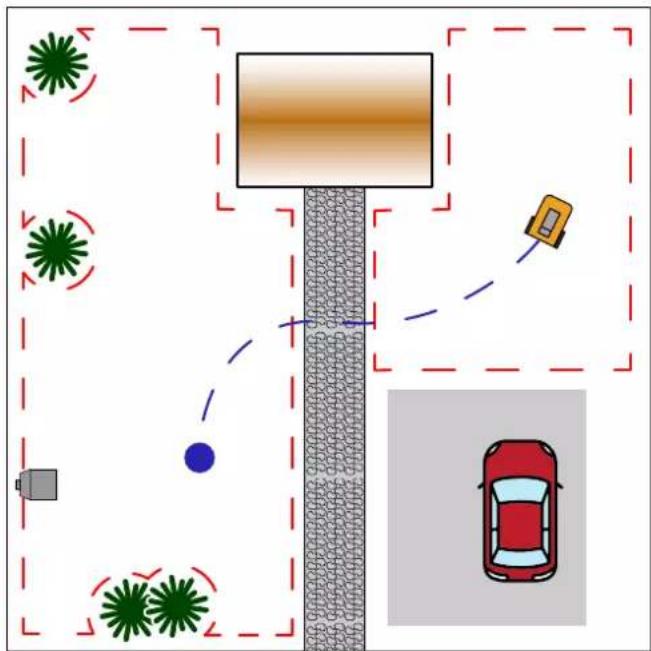

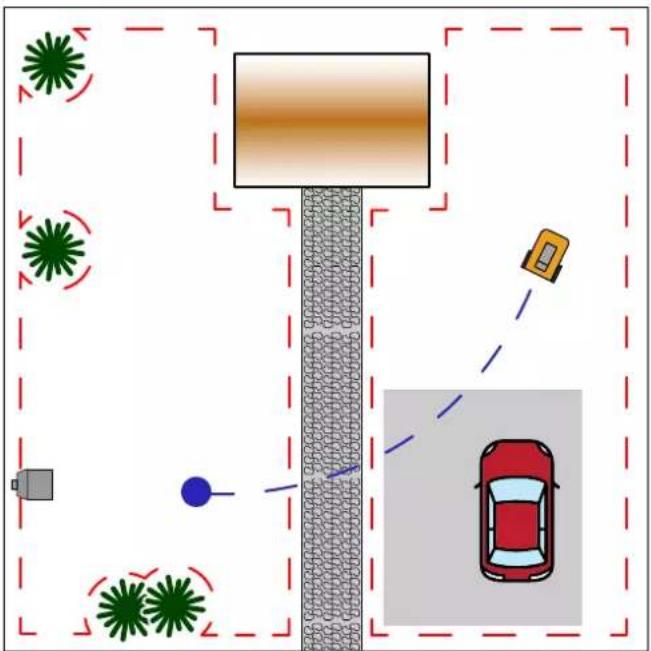

4.4.3. Chemins de transfert

Si des zones du jardin sont séparées les unes des autres par des points à ne pas tondre ou dépourvus de gazon, mais par exemple avec des allées en gravier ou des surfaces dures au même niveau que le jardin, il est possible de relier les zones à tondre au moyen des chemins de transfert. Le robot tondeuse se déplacera d'une zone à l'autre en gardant l'organe de coupe éteint.

Le chemin de transfert peut également être utilisé pour atteindre la station de charge lorsqu'elle n'est pas installée à l'intérieur d'une zone de travail.

1. Choisir, parmi les passages possibles, le chemin de transfert le plus facile, qui permet de s'éloigner le plus possible de tout obstacle et qui ne croise pas les zones habituellement utilisées pour le stationnement, le passage de véhicules ou le flux de personnes.
2. La distance entre le chemin de transfert et les différents obstacles ne doit en aucun cas être inférieure à 2 mètres.

Installation des composants

4	DANGER ÉLECTRIQUE :Utiliser uniquement le chargeur de batterie et le bloc d'alimentation fournis par le fabricant. Toute utilisation non appropriée peut provoquer un chic électrique et/ou une surchauffe.	1	AVERTISSEMENT :Le circuit d'alimentation fourni doit être protégé par un dispositif différentiel résiduel (DDR) dont le courant d'activation ne dépasse pas 30 mA.
5	DANGER ÉLECTRIQUE :Afin d'effectuer le branchement électrique, il est nécessaire qu'il y ait une prise de courant à proximité de la zone d'installation. Vérifier que le branchement au réseau d'alimentation soit conforme aux lois en vigueur en la matière dans le pays d'installation.	5	DANGER ÉLECTRIQUE :Ne pas brancher l'alimentation électrique avant que tous les travaux d'installation soient terminés. Si nécessaire, couper l'alimentation électrique généralependant l'installation.
!	AVERTISSEMENT :Risque de coupure des mains.	1	AVERTISSEMENT :Risque de poussière dans les yeux.
	PORT DE GANTS OBLIGATOIRE :Porter des gants de protection pour éviter le risque de coupure des mains.		LUNETTES DE PROTECTIONOBLIGATOIRES :Porter des lunettes de protection pour éviter d'avoir de la poussière dans les yeux.

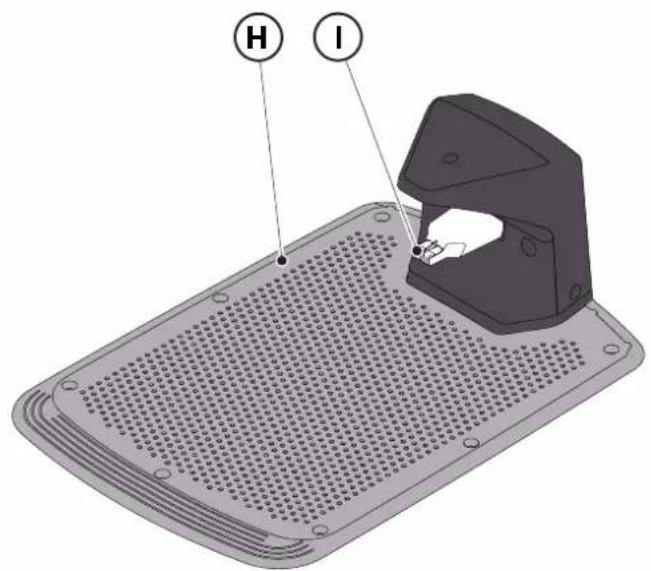

4.5.1. Installation de la station de CHARGE

AVERTISSEMENT :Risque de coupure des mains.	AVERTISSEMENT :Risque depoussière dans les yeux.
DANGER ÉLECTRIQUE :Ne pas brancher l'alimentation électriqueavant que tous les travaux d'installationsoient terminés. Si nécessaire, couperl'alimentation électrique générale pendantl'installation.

Exigences et obligations :

• Terrain plat - Terrain compact
• Station de charge - Vis de fixation
• Bloc d'alimentation électrique - Gants Lunettes de protection

PORT de GANTS obligatoire :

Porter des gants de protection pour éviter le risque de coupure des mains.

Lunettes de protection obligatoires :

Porter des lunettes de protection pour éviter d'avoir de la poussière dans les yeux.

La station de charge peut être installée à l’intérieur de la zone de travail ou dans une zone reliée à celle-ci par un chemin de transfert.

Vérifier qu'il y a suffisamment de place pour installer la station de charge, de sorte qu'il y ait dans la zone située devant un espace sans obstacles d'au moins 1,5 mètre de largeur et 3 mètres de longueur.

1. Vérifier les conditions d'installation comme indiqué au paragraphe 4.3.
2. Si nécessaire, préparer le terrain de manière à ce que la surface de la station de charge (A) soit au même niveau que la pelouse (B), le sol doit être parfaitement plat et compact afin d'éviter toute déformation de la surface de la station de charge.

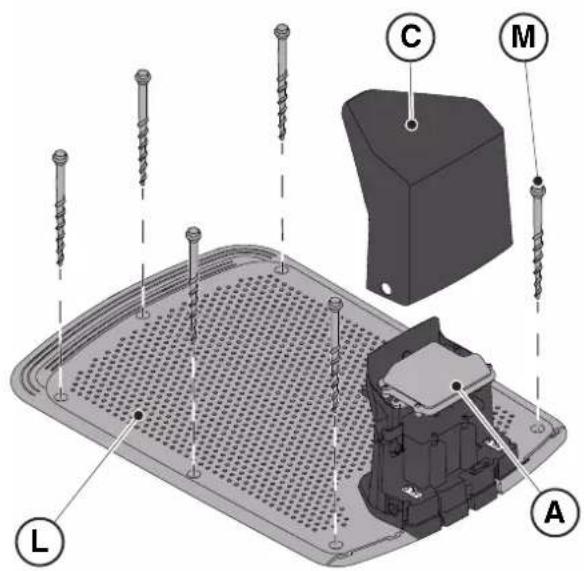

1. Fixer la station de charge (L) au sol avec les vis de fixation (M).
2. Vérifier que la station de référence du satellite (A) est connectée à la station de charge par son connecteur :
3. Connecter le bloc d'alimentation à la station de charge et visser le connecteur.
4. Brancher la fiche du bloc d'alimentation à la prise électrique.

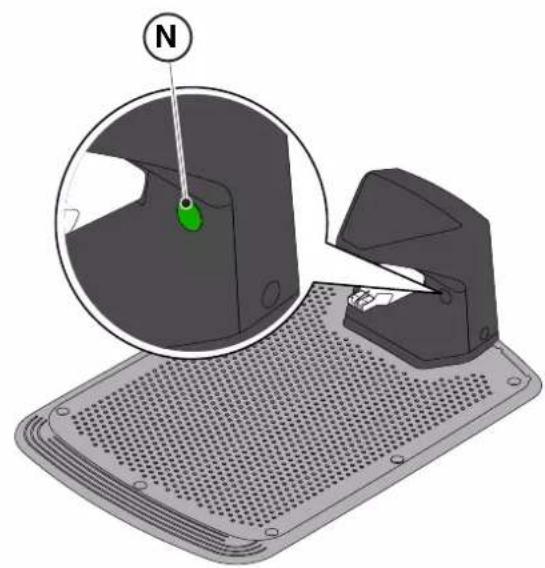

5. Vérifier que lorsque le robot tondeuse n'est pas dans la station de charge, le voyant lumineux de charge (N) est éclairé d'une lumière fixe (voir le paragraphe 5.4).

Attention :

Le câble d'alimentation, le bloc d'alimentation électrique, la rallonge et tout autre câble électrique n'appartenant pas au produit doit rester à l'extérieur de la zone de coupe afin de les garder loin des parties dangereuses en mouvement et d'éviter tout dommage aux câbles pouvant entraîner un contact avec des parties sous tension.

REMARQUE: Si nécessaire, le câble alimentant la station de charge peut être prolongé à l'aide des câbles d'extension. Il est permis d'utiliser au maximum deux câbles d'extension de 5 mètres ou un câble d'extension de 15 mètres (voir le chapitre 9 « Accessoires »).

Attention :

Le robot tondeuse doit recevoir le signal satellite même lorsqu'il se trouve dans la station de charge. Si vous souhaitez installer une housse de protection sur la station de charge, utiliser uniquement des housses originales STIGA. En aucun cas, des couvertures métalliques ne doivent être installées sur la station de charge.

4.5.2. Installation de la station de référence satellite

DANGER ÉLECTRIQUE :Utiliser uniquement lechargeur de batterie et le blocd'alimentation fournis par lefabricant. Toute utilisation nonapproPRIÉe peut provoquerun chic électrique et/ou une surchauffe.	AVERTISSEMENT :Le circuit d'alimentation fournidoit être protégé par un dispositifdifférentiel résiduel (DDR)dont le courant d'activation nédépasse pas 30 mA.
DANGER ÉLECTRIQUE :Afin d'effectuer le branchementélectrique, il est nécessairequ'il y ait une prise decourant à proximité de la zoned'installation. Vérifier quele branchement au réseaud'alimentation soit conformeaux lois en vigueur en la matière dans le pays d'installation.	DANGER ÉLECTRIQUE :Ne pas brancher l'alimentationélectrique avant que tous les travaux d'installation soientterminés. Si nécessaire, couperl'alimentation électrique généarependant l'installation.

La station de référence satellite (A) est fournie avec la station de charge et est installée sous le couvercle de protection (B).

Elle est alimentée par la station de charge à l'aide d'un connecteur (C).

Si la station de charge (D) n'est pas positionnée dans une zone où le ciel est entièrement visible, il est nécessaire d'enlever la station de référence satellite (A) de la station de charge et de l'installer dans une zone où la visibilité du ciel est totale.

Dans ce cas, l'installation de la station de référence satellite (A) doit être effectuée à l'aide du support de fixation (E). Pour l'alimentation, vous pouvez utiliser :

• un câble d'extension de 5 mètres (L) (inclus).
• un câble d'extension de 15 mètres qui peut être acheté séparément (L).
• un bloc d'alimentation électrique (F), qui peut être acheté séparément, et la connexion à une prise électrique.

En cas d'installation séparée de la station de référence, une hauteur d'installation minimale de 2,5 mètres au-dessus du sol est recommandée.

Préparer la zone d'installation du bloc d'alimentation électrique (F) de sorte qu'il soit protégé du rayonnement solaire et qu'il ne puisse pas être au contact de l'eau, quelles que soient les conditions météorologiques.

Attention:

Le câble d'alimentation, le bloc d'alimentation électrique, la rallonge et tout autre câble électrique n'appartenant pas au produit doit rester à l'extérieur de la zone de coupe afin de les garder loin des parties dangereuses en mouvement et d'éviter tout dommage aux câbles pouvant entraîner un contact avec des parties sous tension.

Attention:

Le câble d'alimentation et le bloc d'alimentation électrique doivent être positionnés de manière à ne pas constituer un danger pour les enfants, les adultes ou les animaux.

Avertissement :

Pour des raisons de sécurité, la station de référence satellite ne doit jamais être déplacée après la programmation des courbes virtuelles, des chemins de transfert et des zones à éviter. Le robot tondeuse pourrait sortir de la zone de travail programmée. Si la station de référence est déplacée, une reprogrammation est nécessaire.

Exigences et obligations :

• Station de référence satellite (A).
• un câble d'extension de 5 mètres (L) (inclus). ou bien un câble d'extension de 15 mètres (qui peut être acheté séparément) (L). ou bien bloc d'alimentation (F) (peut être acheté séparément).
• Support de fixation (E).
• Vis de fixation de la station de référence satellite sur le support (G).
• Etrier fileté pour fixer le support au poteau (H) ou vis de fixation murale (non incluses).

Exigences et obligations :

1. Vérifier les exigences d'installation au paragraphe 4.3.2.

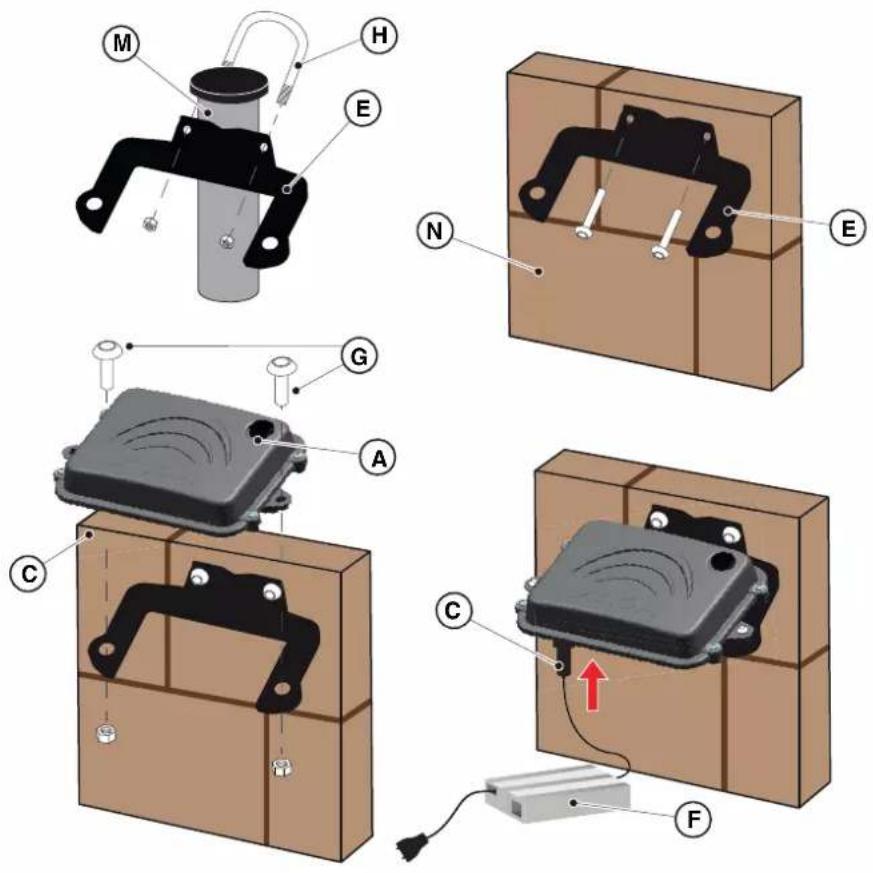

2. Ouvrir le couvercle (B).
3. Débrancher le connecteur (C) de la station de référence satellite (A) de la station de charge (D).
4. Dévisser les vis de fixation (I) et détacher la station de référence satellite (A) de la station de charge (D).
5. Fixer le support (E) sur un mur (N) à l'aide des vis de fixation (non incluses), en vérifiant qu'il est de niveau. En cas de montage sur un poteau (M), utiliser l'étrier fileté (H) inclus pour fixer le support (E).
6. Fixer la station de référence satellite (A) au support (E), le connecteur (C) orienté vers le bas, à l'aide des vis (G). Vérifier que la station est en parfaite position horizontale. Une hauteur d'installation minimale de 2,5 mètres au-dessus du sol est recommandée.
7. Connecter la station de référence satellite au bloc d'alimentation électrique (F) ou au câble d'extension via le connecteur (C) et visser l'écrou.
8. Fixer le câble d'alimentation de manière à ce qu'il ne puisse pas être endommagé ou créer un danger.
9. Brancher la fiche du bloc d'alimentation (F) à la prise électrique. Si un câble d'extension est utilisé pour alimenter la station de référence par satellite, connecter le câble au connecteur libre de la station de charge et visser l'écrou.

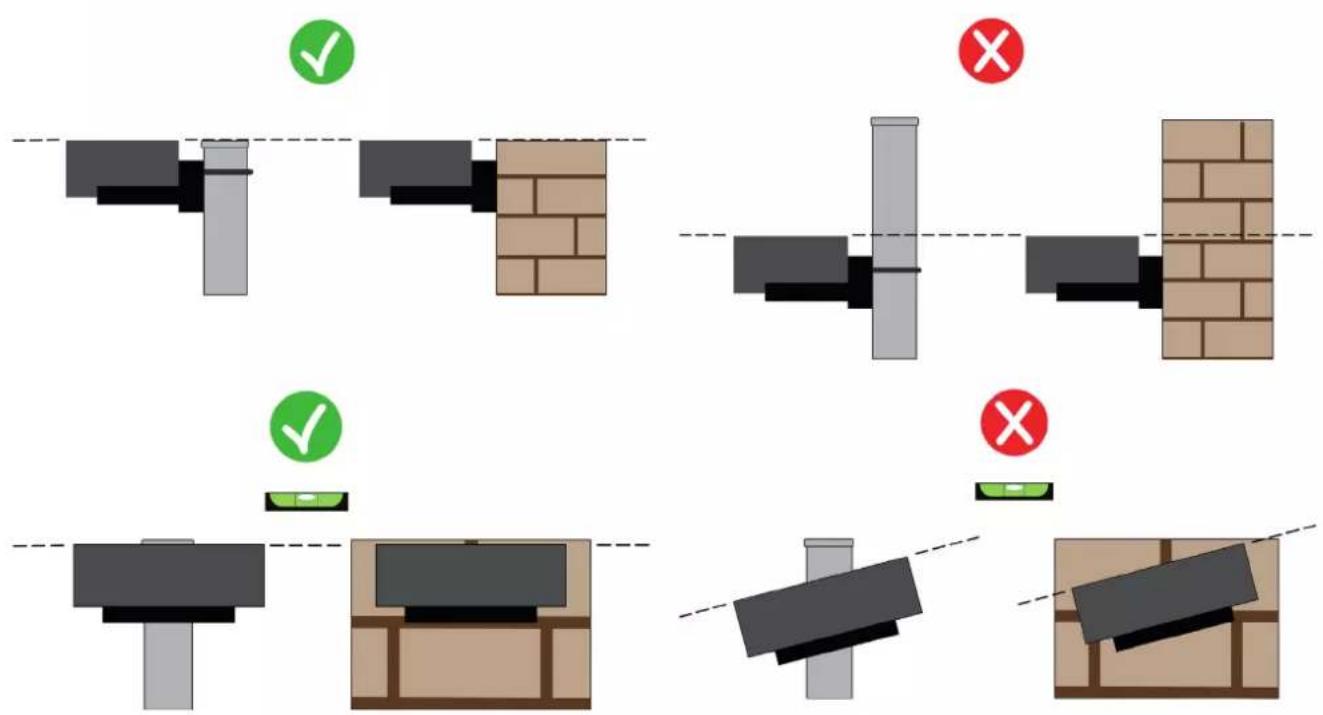

REMARQUE: La partie supérieure de la station de référence satellite doit être aussi proche que possible de la partie supérieure du mur ou du poteau.

REMARQUE: Si nécessaire, le câble alimentant la station de référence satellite peut être prolongé à l'aide des câbles d'extension. Il est permis au maximum deux câbles d'extension de 5 mètres ou un câble d'extension de 15 mètres (voir le chapitre 9 « Accessoires »).

REMARQUE: Pour éviter les interférences, la station de référence satellite doit être installée à au moins 400 cm des autres stations de référence satellite qui peuvent se couvrir à proximité.

Attention :

La surface ou le poteau sur lesquels est fixée la station de référence satellite doit être stables et ne doit pas bouger, osciller ou tourner, par exemple en cas de vent fort ou de mauvais temps. Le mouvement de la station de référence satellite influence la précision de fonctionnement du robot tondeuse.

Attention :

Faire preuve de prudence lors de l'installation de la station de référence satellite. Il existe un risque de chute de grande hauteur ou de chute d'objets dans le vide.

Attention :

Si la station de référence satellite est déplacée, il est nécessaire d'effectuer à nouveau la programmation des limites virtuelles, des chemins de transfert et des zones à éviter via l'application.

Attention :

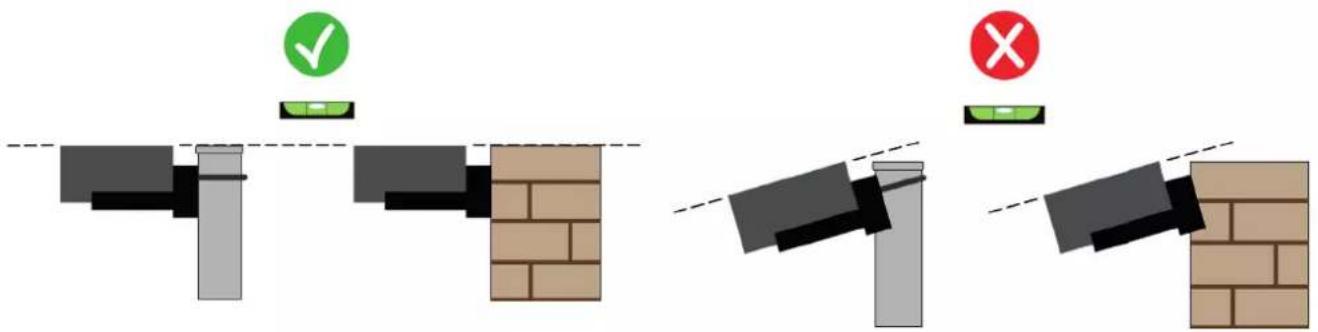

Vérifier que la station de référence satellite est installée en parfaite position horizontale.

4.5.3. CHARGE du ROBOT tondeuse après l'installation

Recharger le robot tondeuse avant de procéder à la programmation des limites virtuelles.

Exigences et obligations :

• Station de charge.

Procedure :

1. Recharger le robot tondeuse (voir le paragraphe 5.5).

REMARQUE : Lors de la première charge, les batteries doivent rester branchées pendant au moins 2 heures.

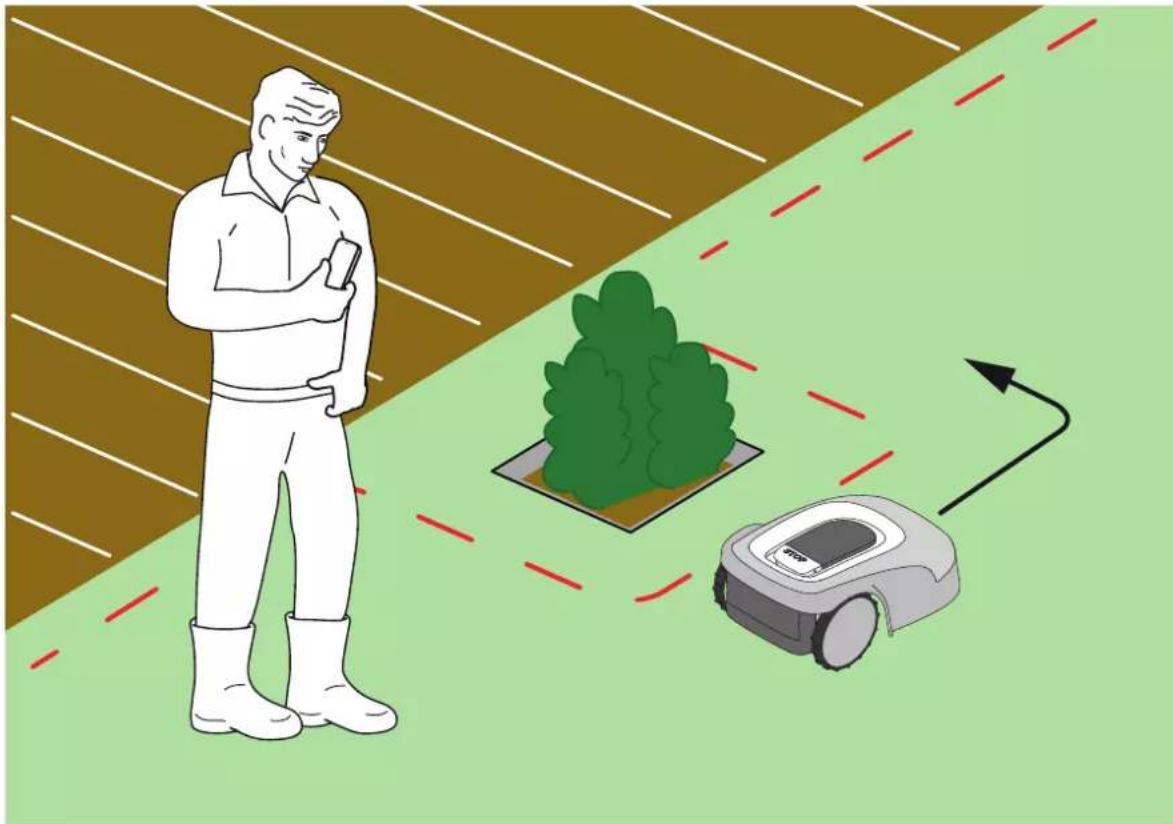

Et des ZONES à éviter

La programmation des couronnes virtuelles, des chemins de transfert et des zones à éviter se fait par le biais des procédures guidées respectives générées dans l'application « STIGA. GO ». La procédure consiste à piloter manuellement le robot tondeuse en marchant à ses côtés selon les critères généraux reportés au chap. 4.4.

Exigences et obligations :

Appareil mobile Android ou iOS connecté à Internet (non inclus).

1. Télécharger l'application « STIGA GO » depuis Google Play Store pour les appareils Android ou depuis l'App Store pour les appareils iOS.
2. Suivre l'Assistant de l'application (pour plus d'informations, consulter le paragraph Application)

Avertissement :

La zone d'opération ou les chemins utilisés par la machine pour son transfert doivent être établis de manière à ne pas inclure les espaces publics afin d'éviter les dommages aux personnes, aux choses ou les accidents aux véhicules.

Avertissement :

Pour sa propre sécurité et pour éviter tout dommage aux personnes, aux animaux ou aux choses, l'opérateur doit préalablement se familiariser avec la zone dans laquelle le robot tondeuse est piloté manuellement. Lors de la conduite du robot, marcher prudemment pour éviter de tomber.

4.7. Fonctions et paramètres du produit

Le fonctionnement automatique du robot tondeuse nécessite un certain nombre de paramètres qui peuvent être effectués via un appareil mobile (smartphone) iOS ou Android avec l'application « STIGA GO » installée.

L'application iOS peut être téléchargée sur l'App Store iOS. L'application Android peut être téléchargée sur Google Play Store.

Sommaire

4.7.1. PRELOGIN 33 4.7.2. ENREGISTREMENT (SIGN UP) 33 4.7.3. APPARIEMENT (PAIRING) 33 4.7.4. GARAGE ET PAGE PRODUIT (DEVICE PAGE) 34 4.7.5. CONFIGURATION DE LA STATION DE CHARGE 34 4.7.6. CALIBRAGE DE LA STATION DE CHARGE 35 4.7.7. INITIALISATION DU ROBOT TONDEUSE 35 4.7.8. PROGRAMMATION DES LIMITES VIRTUELLES, DES CHEMINS DE TRANSFERT ET DES ZONES A EVITER... 35 4.7.9. PROGRAMMATION DU CHEMIN DE RETOUR A LA STATION DE CHARGE 36 4.7.10. CARTE DU JARDIN 37 4.7.11. COUPE UNIQUE / PROGRAMMEE (SPOT CUT / SCHEDULED) 37 4.7.12. PROGRAMMATION DES SEANCES DE COUPE (MOWING SESSIONS) 37 4.7.13. Gestion DU PAQUET DE DONNÉES 37 4.7.14. INTEGRATION AVEC DES ASSISTANTS VOCAUX (AMAZON ALEXA, GOOGLE HOME) 38 4.7.15. VERROILLAGE DU CLAVIER (APP LOCK) 38 4.7.16. RÉGLAGE DU MODE DE NAVIGATION SOUHAITE 38 4.7.17. COUPE DE LA BORDURE (BORDER CUT) 38 4.7.18. CAPTEURPLUIE 39 4.7.19. MISE A JOUR DU LOGICIEL (FIRMWARE UPDATE) 39 4.7.20. PROFIL/GESTION DES UTILISATEURS/CHOIX DU REVENDEUR PRFERÉ/MESSAGERIE 39 4.7.21. ANTI-VOL 39

4.7.1. Premier ACCES

Lors du premier accès à l'application, il est possible de :

• Accéder aux pages d'information concernant les revendeurs et les produits STIGA
• Effectuer le premier enregistrement
• Effectuer la connexion pour les utilisateurs déjà enregistrés

4.7.2. Enregistrement (SIGN UP)

La section « S'enregistrer » permet l'enregistrement de l'utilisateur et donne accès à toutes les fonctions de l'application.

L'utilisateur peut se connecter via son compte Google, Facebook et Apple, ou créer un nouveau compte en remplissant les champs obligatoires.

La procédure d'enregistrement nécessite une vérification par courrier électronique.

4.7.3. Appariement de l'appareil (PAIRING)

La section « Appariement des appareils » vous permet, via une connexion Bluetooth, d'apparer votre appareil mobile avec le robot tondeuse, la station de référence satellite et de configurer la station de charge.

Pour ajouter un nouveau produit STIGA, appuyez sur le bouton « ajouter » (+) et suivez l'Assistant.

Pour effectuer l'appariement, il est nécessaire que le robot tondeuse et la station de référence satellite se trouvent à une distance inférieure à 8 mètres de l'appareil mobile.

La station de charge, en cas d'installation séparée de la station de référence satellite, peut être configurée ultérieurement.

Une fois l'appariement terminé, la page principale du produit s'affiche, à partir de laquelle il est possible d'accéder aux différents menus disponibles.

REMARQUE: Si l'appariement de la station de charge a été réalisé avec succès, le voyant lumineux présent dans la station de charge s'éclaire d'une lumière fixe lorsque le robot tondeuse est hors de la station de charge. Si l'appariement n'a pas été exécuté, le voyant lumineux clignote.

REMARQUE: Après l'appariement de tous les appareils, il est nécessaire, avant d'utiliser le produit, d'effectuer le « calibrage de la station de charge », (voir le paragraphe 4.7.5).

REMARQUE: Si le robot tondeuse n'est pas détecté par l'appareil mobile, vérifier qu'il n'est pas appairé à un autre appareil (voir le paragraphe 5.3.6).

4.7.4. GARAGE et page produit (DEVICE page)

La section « Garage » affiche tous les produits Stiga apparis au profil utilisateur.

Les produits appariés s'affichent en défilant à droite et à gauche entre les différentes pages-écrans.

Pour chacun des produits affichés, il est possible d'accéder à une série d'options qui permettent de :

• renommer ou supprimer l'appareil du compte utilisé
• accéder aux informations sur le produit et aux manuels;
• vérifier l'état de la connectivité au réseau mobile et l'état du signal GNSS du robot tondeuse et de la station de référence
• Effectuer des mises à jour logicielles

Depuis la section « Garage », il est possible d'accéder à la « Page produit » de chaque produit apparié. La page produit du robot tondeuse est divisée en trois sections :

Robot - Configurations - Mon jardin.

Les sections peuvent être consultées en faisant défiler à droite et à gauche les différentes pages-écrans.

La section « Robot » permet de :

• Vérifier l'état du robot tondeuse (niveau de la batterie, état de fonctionnement, mode de coupe réglé).
• Démarrer et arrêter le robot tondeuse
• Forcer le robot tondeuse à retourner à la station de charge
• Démarrer le robot tondeuse pour qu'il travaille dans une zone qui ne peut pas être atteinte de manière autonome (si disponible dans l'application)
• Vérifier les heures de connectivité restantes et renouveler le paquet de données

La section « Paramètres » permet de :

• Sélectionner le mode de coupe « coupe unique » ou « programme »
• Définir ou modifier le programme de travail
• Définir ou modifier la hauteur de coupe
• Calibrer le positionnement du robot tondeuse dans la station de charge.
• Lancer la procédure d'hibernation pour le stockage d'hiver
• Activer et sélectionner la sensibilité du capteur de pluie

La section « Mon jardin » permet de :

• Enregistrer les limites virtuelles, les chemins de transfert et les zones à éviter grâce à des assistants intégrés à l'application.
• Afficher la carte du jardin avec les éléments enregistrés et la position en temps réel du robot tondeuse.

4.7.5. Configuration de la station de CHARGE

Avant d'utiliser le robot tondeuse, il est nécessaire d'effectuer l'appariement de la station de charge (voir le paragraphe 4.7.3).

Calibrage de la station de CHARGE

L'opération de calibrage de la position de retour à la station de charge est obligatoire et demandée dans l'application immédiatement après avoir terminé la configuration de la station de charge.

Le calibrage permet au robot tondeuse de déterminer l'alignement correct aux contacts de charge, en utilisant la lecture du signal radio émis par l'antenne située sous le plateau de la station de charge.

1. Disposer le robot tondeuse sur la station de charge et l'enclencher aux contacts de charge.
2. Si nécessaire, soulever légèrement le robot tondeuse par la poignée arrière et l'aligner sur la station de charge afin qu'il soit parfaitement aligné avec celle-ci.
3. Vérifier sur le clavier du robot tondeuse que l'icône lumineuse « ALARME » est éteinte ; dans le cas contraire, réinitialiser les alarmes avant de procéder (voir le paragraphe 5.3.7).
4. Fermer la coque.
5. Lancer le calibrage en suivant l'Assistant de l'application.
6. Attendre que le message de confirmation de calibrage bien effectué apparaisse.

REMARQUE: Si la procédure n'est pas terminée dans les 5 minutes suivant la connexion du robot tondeuse aux contacts de charge, le calibrage est annulé. Il est nécessaire de débrancher le robot des contacts de charge et de répéter la procédure à partir du point 1.

4.7.7. Initialisation du ROBOT tondeuse

L'initialisation du robot tondeuse est obligatoire et demandée dans l'application :

Lors du premier démarrage du produit Lorsque le robot tondeuse est mis en marche ou redémarré Lorsque le robot tondeuse est déplacé manuellement

Procédure à suivre lors du premier démarrage du produit :

1. Placer le robot tondeuse de manière à ce qu'il puisse avancer sur au moins 3 m sans rencontre d'obstacles.
2. Lancer l'initialisation comme le demande l'application et attendre que la procédure se termine. Le robot tondeuse procède marche avant en effectuant trois pas d'environ 1 m.

Procédure à suivre en cas de mise en marche ou de déplacement manuel du robot tondeuse :

1. Placer le robot tondeuse à l'intérieur d'une zone programmée, de manière à ce qu'il puisse avancer sur au moins 3 m en restant dans la limite virtuelle sans rencontre d'obstacles.
2. Lancer l'initialisation comme le demande l'application et attendre que la procédure se termine. Le robot tondeuse procédera à une marche avant en effectuant trois pas d'environ 1 m.

4.7.8. Programmation des bordures virtuelles, des chemins de transfert et des ZONES à éviter

Avant de procéder à la programmation, vérifier d'avoir terminé les étapes suivantes : appariement de l'appareil (paragraphe 4.7.3), configuration de la station de charge (paragraphe 4.7.5), calibrage de la station de charge (paragraphe 4.7.6), initialisation du robot tondeuse (paragraphe 4.7.7).

La programmation des limites virtuelles, des chemins de transfert et des zones à éviter se fait par le biais des assistants respectifs présents dans l'application STIGA. GO. Les procédures demandent de piloter manuellement le robot tondeuse en marchant à ses côtés.

Ci-après les étapes les plus importantes :

1. Suivre la procédure de démarrage du robot indiquée dans l'application.
2. Piloter le robot tondeuse à l'aide du joystick jusqu'à l'endroit où on souhaite commencer la programmation.
3. Commencer l'enregistrement des limites ou des chemins virtuels en appuyant sur la touche appropriée.
4. Piloter le robot tondeuse manuellement à l'aide du joystick sur l'ensemble du périmètre ou du parcours à programmer. Le point initial et le point d'arrivée du périmètre virtuel doivent coïncider.

Avertissement :

Respecter les distances minimales par rapport aux obstacles et les instructions du chapitre 4.4

5. Confirmer l'enregistrement

REMARQUE : Lorsque la programmation des limites virtuelles est terminée, le robot tondeuse reparcourt l'ensemble du périmètre virtuel afin de vérifier que la programmation a été correctement effectuée. Cette étape est nécessaire pour des raisons de sécurité et ne peut être évitée. Il n'est possible de continuer que lorsque le robot tondeuse est revenu au point initial du périmètre virtuel.

REMARQUE: Pour gérer les différentes zones du jardin de manière différenciée, il est possible de programmer plusieurs zones virtuelles.

REMARQUE: Avant de programmer les chemins de transfert et les zones à éviter, il est nécessaire de programmer les limites virtuelles.

REMARQUE: Ne pas déplacer le robot tondeuse manuellement, tout déplacement manuel du robot tondeuse nécessite de répéter la procédure d'initialisation.

REMARQUE: si la station de charge a été installée sur le bord de la zone à tondre, il est nécessaire de guider le robot en le faisant passer sur la station lors de la programmation des limites virtuelles.

REMARQUE: pour un fonctionnement correct du robot tondeuse, il faut éviter les croisements et/ou les chevauchements dans le périmètre virtuel.

4.7.9. Programmation du CHEMIN de RETOUR à la station de CHARGE

Afin de permettre au robot tondeuse de retourner à la station de charge, il est nécessaire de programmer le chemin de retour selon les caractéristiques suivantes :

• Le chemin de retour doit être d'au moins 5 m de longueur.
• La section qui se termine dans la station de charge doit être d'au moins 5 m de longueur, droite et alignée avec le centre de la station de charge (elle peut coincider avec le parcours de retard tout entier).
• Le point initial du chemin de retour doit se trouver à l'intérieur de la limite virtuelle à une distance d'au moins 1 mètre du périmètre, afin que le robot tondeuse puisse l'atteindre de manière autonome.
• Le point final correspond à la position de charge du robot tondeuse.
• Chaque point du chemin de transfert doit être couvert à une distance d'au moins 1 m de tout obstacle, limite virtuelle ou zone à éviter, et en tout cas respecter les distances minimales indiquées au paragraphe 4.4 si elles sont plus restrictives.

REMARQUE: Avant la programmation du chemin de transfert vers la station de charge, il est nécessaire de programmer les limites virtuelles.

1. Vérifier que la limite virtuelle de la zone d'où part le chemin de transfert a été programmée ; si nécessaire, effectuer l'initialisation.
2. Dans le menu « Mon jardin », sélectionner la zone programmée d'où doit partir le chemin de retour vers la station de charge, sélectionner la création d'un nouveau raccordement et sélectionner « Station de Charge ».
3. Piloter le robot tondeuse à l'aide du joystick jusqu'à l'endroit où on souhaite commencer la programmation.
4. Commencer à enregistrer le chemin de retour vers la station de charge en appuyant sur la touche appropriée.
5. Piloter le robot tondeuse manuellement à l'aide du joystick le long du chemin à programmer jusqu'à ce que le robot s'enclenche aux contacts de charge.
6. Confirmer l'enregistrement.

REMARQUE: Ne pas déplacer le robot tondeuse manuellement, tout déplacement manuel du robot tondeuse nécessite de répéter la procédure d'initialisation.

REMARQUE : la station de charge peut également être installée à l'extérieur de la zone de travail. Dans ce cas, le robot utilisera la totalité de la trajectoire de rentrée pour revenir à la station de charge et atteindre la zone de travail pendant le fonctionnement.

REMARQUE : Lorsque la programmation du chemin de retour à la station de charge est terminée, le robot tondeuse repart court l'ensemble du parcours afin de vérifier que la programmation a été correctement effectuée. Cette étape est nécessaire pour des raisons de sécurité et ne peut être évitée.

À partir de la section « Mon jardin », il est possible d'accéder à la carte du jardin et de visualiser :

• Les limites virtuelles.
• Les zones à éviter.
• Les chemins de transfert.
• La position en temps réel du robot tondeuse.
• Le lieu d'installation de la station de référence satellite.
• La position de la station de charge et son chemin de retour correspondant.

4.7.11. COUPE UNIQUE / Programmee (SPOT CUT / scheduled)

Le sélecteur « Coupe unique/Programmée » du menu Paramètres permet d'activer ou de désactiver le programme de travail planifié.

Le nombre d'heures par semaine à prévoir est suggéré par l'application en fonction de la taille du jardin.

• S'il est réglé sur « Programme », le robot tondeuse travaille en suivant le programme de travail planifié.
• S'il est réglé sur « Coupe unique », le robot tondeuse travaille en effectuant un cycle de travail unique.

REMARQUE : Lorsque le robot tondeuse termine un cycle de couverture de tout le jardin, il retourne à la station de charge et y reste jusqu'au prochain horaire de démarrage programmé.

4.7.12. Programmation des seances de COUPE (MOWING sessions)

La section « Séances de coupe » permet de programmer l'horaire et les jours de travail du robot tondeuse. Le nombre d'heures par semaine à prévoir est suggéré par l'application en fonction de la taille du jardin.

1. À partir du menu « Paramètres », sélectionner « Séances de coupe » et désigner un jour de la période où définir les séances de travail souhaitées.
2. L'utilisateur a la possibilité d'appliquer le même horaire de travail à plusieurs jours de la semaine.
3. L'horaire de travail s'affichera à l'intérieur du jour où il est programmé. En appuyant sur chaque horaire de travail, il est possible de le copier ou de le supprimer.

4.7.13. Gestion du PAQUET de données

La section « Paquet de données » permet de contrôler les heures de connectivité restantes nécessaires au fonctionnement du robot tondeuse.

Dans cette section, il est possible d'effectuer directement l'achat de paquets pour la connectivité.

4.7.14. Integration avec des assistants VOCAUX (AMAZON ALEXA, GOOGLE HOME)

L'intégration avec un assistant vocal permet d'interagir avec le robot tondeuse selon les options disponibles dans l'application. Il est par exemple possible de :

• Commencer une séance de travail.
• Arrêtez le robot tondeuse pendant la tonte du gazon et reprenez le travail.
• Forcer le robot tondeuse à rentrer dans la station de charge.
• Demander des informations sur le prochain horaire du début du travail programmé.
• Demander des informations sur l'état du robot tondeuse.
• Demander des informations sur les heures de connectivité restantes.

4.7.15. Verroillage du clavier (APP LOCK)

Afni d'éviter que le robot tondeuse ne soit utilisé par des enfants ou des personnes non autorisées, le fonctionnement du clavier peut être verrouillé. De cette façon, le robot tondeuse ne peut être contrôlé que par l'application.

1. Activer ou désactiver la fonction de verrouillage du clavier/de l'application à partir du menu « paramètres » de l'application

REMARQUE : lorsque la fonction est active, le verrouillage du clavier reste actif même si le robot tondeuse est éteint.

4.7.16. Réglage du mode de navigation souhaite

Cette fonction permet de définir le mode de navigation avec lequel le robot tondeuse se déplace dans le jardin pour effectuer la tonte.

Il est possible de sélectionner différentes directions de coupe (A), ou une combinaison de celles-ci (B).

Un changement de mode de navigation effectué par l'utilisateur dans une zone où la coupe a été commencée mais non achevée devient effectif après l'achèvement de la tonde de la zone concernée.

1. Choisir le mode de navigation souhaité dans le menu « paramètres » de l'application.

4.7.17. COUPE de la bordure (BORDER CUT)

Si elle est activée, la section « Coupe de la bordure » permet de couper la bordure du jardin. La coupe de bordure est effectuée par le robot tondeuse après avoir terminé la coupe de la zone programmée.

1. Activer la fonction « coupe de la cordure » du menu « paramètres » de l'application. Il est possible d'activer la fonction séparément pour chaque zone virtuelle programmée.

La fonction « Capteur de pluie » permet d'activer ou de désactiver le capteur de pluie présent sur le robot tondeuse. Le capteur de pluie peut être réglé sur trois niveaux de sensibilité différents. À une sensibilité plus élevée correspond un jour plus long dans la station en cas de pluie.

Sensibilité faible : 4 heures, sensibilité moyenne : 8 heures, sensibilité élevée : 12 heures.

Procedure :

1. Activer la fonction du menu « paramètres » de l'application.

4.7.19. Mise à jour du logiciel (firmware UPDATE)

Si elles sont disponibles, les mises à jour du micrologiciel du produit sont notifiées sur la page d'affichage du produit dans « Garage »

Les mises à jour disponibles sont effectuées en séquence dans l'ordre suivant : robot tondeuse, station de référence, station de charge.

Le téléphone doit être maintenu à proximité de l'appareil lors de sa mise à jour. La mise à jour de chaque appareil prend entre 10 et 20 minutes.

L'utilisateur peut également accéder au menu de la page d'affichage du produit dans « Garage » pour vérifier la disponibilité de mises à jour et forcer la mise à jour du micrologiciel.

4.7.20. Profil/gestion des utilisateurs/choix du revendeur prefere/messagerie

Dans la section « Profil », il est possible de modifier les données de son compte et changer son mot de passe.

L'utilisateur principal qui a effectué le premier enregistrement peut inviter et gérer d'autres utilisateurs du robot tondeuse.

L'utilisateur invite doit télécharger l'application sur son appareil mobile et s'inscrit.

La section « Dealer » permet de choisir le centre d'assistance de référence.

La section « Messages » permet de visualiser les messages/informations.

4.7.21. Anti-vol

Cette fonction permet de recevoir une notification d'avertissement lorsque le robot tondeuse est loin de la zone de travail. Si la fonction est active, le robot tondeuse surveille en permanence sa distance par rapport au périmètre virtuel. Lorsque le robot tondeuse s'éloigne du périmètre virtuel de plus de 100 metres :

• Le robot envoie une notification à l'appareil mobile de l'utilisateur via l'application Stiga. GO.
• Dans l'application, il est possible de visualiser la position réelle du robot et de suivre ses mouvements.
• Il n'est pas possible de démarrer le robot tondeuse au travail tant qu'il est en dehors de son périmètre virtuel.

REMARQUE: la fonction Anti-vol reste active même si le robot tondeuse est éteint. Dans ce cas, la notification de vol et la localisation du robot tondeuse sont envoyées lorsque le robot est mis en marche.

Procedure :

1. Activer la fonction du menu « paramètres » de l'application. S'assurer que les notifications pour l'application Stiga. GO ont été activées sur l'appareil mobile.

Exigences et obligations :

• Installation de la station de charge et de la station de référence satellite (voir le chapitre 4.5) Hauteur initiale du gazon dans la zone de travail du robot tondeuse : 20-60 mm
• Batterie chargée (voir le paragraphe 5.5)
• Programmation des limites virtuelles, des chemins de transfert et des zones à éviter (voir le paragraphe 5.6)

Hauteur de coupe correctement réglée (voir le paragraphe 5.6).

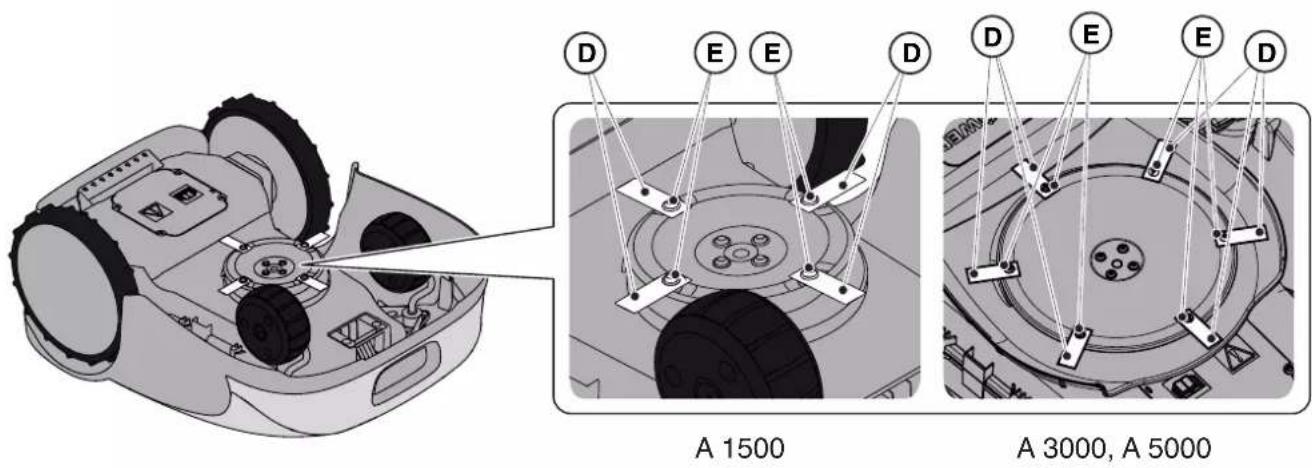

Exigences et obligations :

• Clé de sécurité

1. Vérifier que la coque flottante (A) est correctement montée. L'absence de coque empêche le fonctionnement du robot tondeuse.
2. Vérifier que la clé de sécurité (E) est bien insérée. Si elle n'est pas insérée, le robot tondeuse ne démarrera pas.
3. Vérifier que le bouton d'arrêt « ARRET » (B) n'est pas actif. En appuyant dessus, il arrête le robot tondeuse et ouvre la coque de protection (C) de la console de commande (D).
4. Vérifier que le robot tondeuse est correctement positionné au sol. En cas d'inclinaison excessive (≥ 45% ou >50%) ou de levage, les capteurs d'inclinaison (inclinomètre) arrêtent le robot tondeuse.

5.2. Fonctionnement MANUEL du ROBOT tondeuse

Le robot tondeuse peut être utilisé sans effectuer la programmation décrite au paragraphe 4.7. Dans ce mode, le robot tondeuse effectue un cycle de travail, retourne à la station de charge et y reste jusqu'au démarrage manuel suivant.

Pour utiliser la machine dans ce mode, il est toutefois nécessaire d'effectuer la programmation des couronnes virtuelles, des chemins de transfert et des zones à éviter (voir le paragraphe 4.6).

Procedure :

1. Placer le robot tondeuse à l'intérieur sur la station de charge ou, en tout cas, dans le périmètre de l'installation.
2. Appuyer sur le bouton « ARRÉT » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
3. Appuyer sur le bouton « SELECTION MODE » (F), jusqu'à ce que seule l'icône (L) clignote.
4. Appuyer sur le bouton « CONFIRMER » (G). L'icone (L) s'éclaire d'une lumière fixe pour confirmer l'opération.
5. Fermer la coque (B).
6. Le robot tondeuse commencera à travailler.

REMARQUE: Ce mode pourrait ne pas garantir une couverture totale du jardin, tant en termes de temps nécessaire que d'uniformité du résultat de la coupe, surtout si le jardin n'a pas une forme régulière. Pour obtenir une efficacité maximale du robot tondeuse, il est recommandé d'effectuer la programmation (voir le paragraphe 4.7).

REMARQUE: Si après avoir appuyé sur le bouton « CONFIRMER » (G), on appuie sur le bouton « SELECTION MODE » (F), les icônes relatives aux fonctions sélectionnées se remettront à clignoter, demandant la confirmation de la fonction qui vient d'être sélectionnée. Appuyer sur le bouton « CONFIRMER » (G). Les icônes s'éclaireront à nouveau d'une lumière fixe.

REMARQUE: Si la coque (B) est ouverte, aussi bien pendant le travail qu'en station avec le robot, les icônes relatives aux fonctions sélectionnées se mettront à clignoter, indiquant que l'opération doit être confirmée avant de refermer la coque. Si la coque est refermée sans appuyer sur le bouton « CONFIRMER » (G), le robot n'effectuera aucune opération jusqu'à ce que l'utilisateur donne une nouvelle commande.

5.3. Description des commandes présentes sur le ROBOT tondeuse

Liste des commandes, des voyageants et leur fonction :

• Bouton « ARRET » (A) : utilisé pour arrêter le robot tondeuse en toute sécurité.
• « CLE DE SECURITE » (D) : utilisée pour éteindre le robot en toute sécurité.
• Bouton « ON/OFF » (E) : utilise pour allumer et éteindre le robot tondeuse et réinitialiser les alarmes.
• Bouton « SELECTION MODE » (F) : utilise pour sélectionner le mode de fonctionnement du robot tondeuse et pour forcer le return à la station de charge.
• Bouton « CONFIRMER » (G) : utilisé pour confirmer le mode de fonctionnement définit.
• Icône lumineuse « PROGRAMME PLANIFIÉ » (I) : utilisée pour afficher le paramètre du programme planifié.
• Icône lumineuse « CYCLE DE TRAVAIL UNIQUE » (L) : utilisée pour afficher le paramètre d'un cycle de travail unique.
• Icône lumineuse « RETOUR À LA STATION » (H) : utilisée pour afficher le paramètre du retour force à la station de charge du robot tondeuse.
• Bouton « BLUETOOTH » (M) : utilisé pour visualiser l'état du Bluetooth.
• Icône lumineuse « ALARME » (N) : utilisée pour visualiser l'état d'alarme.
• Icône lumineuse « BATTERIE » (O) : utilisée pour visualiser la charge de la batterie.

5.3.1. ARRET Securise - bouton d'arrét

Le bouton « ARRET » (A) permet d'arrêter le robot tondeuse en toute sécurité, quel que soit son état de fonctionnement.

1. Appuyer sur le bouton « ARRÊT » (A) lorsque le robot tondeuse est en mouvement ou déjà à l'arrêt.
2. En appuyant sur le bouton « ARRÊT » (A), le robot tondeuse s'arrête et la coque (B) s'ouvre pour permettre l'accès aux autres commandes du robot.

5.3.2. ARRET Securisé - clé de securité

La clé de sécurité (D), une fois ôtée, permet d'éteindre le robot tondeuse en toute sécurité.

Toujours ôter la clé de sécurité avant toute opération de nettoyage, de transport ou d'entretien.

1. Appuyer sur le bouton « ARRET » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
2. Oter la clé de sécurité (D) et la conserver en lieu sûr.
3. Avant d'effectuer les opérations d'entretien, insérez la clé de sécurité pour pouvoir allumer le robot tondeuse.

5.3.3. Allumage et ARRET - bouton on/off

L'interrupteur « ON/OFF » (E) est utilisé pour mettre en marche et arrêter manuellement le robot tondeuse.

1. Appuyer sur le bouton « ARRET » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
2. Appuyer sur le bouton « ON/OFF » (E) pendant 5 secondes pour allumer ou éteindre le robot tondeuse.

REMARQUE : La clé de sécurité (D) doit être insérée pour démarrer le robot tondeuse.

REMARQUE : Le fait d'otter la clé de sécurité (D) entraîne l'arrêt du robot tondeuse, même s'il n'a pas été précédément étéint à l'aide de la touche « ON/OFF » .

REMARQUE : En cas d'alarmes actives, une double pression sur le bouton « ON/OFF » réinitialise les alarmes.

5.3.4. Selection programme planifié / CYCLE de travail UNIQUE / RETOUR FORCE à la station de CHARGE - bouton de selection mode

Le bouton « SELECTION MODE » permet d'activer ou de désactiver la programmation de travail définie via l'application et de sélectionner le_retour force à la station de charge. Le robot tondeuse se comporte selon les sélections possibles décrites ci-dessous.

Programme planifié

Le robot tondeuse fonctionne selon la programmation définie via l'application.

RETOUR à la station + programme planifié

Le robot tondeuse retourne à la station de charge. Le robot tondeuse reprend le travail à partir de l'heure de départ programmée suivante.

CYCLE de travail UNIQUE + programme planifié

Le robot tondeuse effectue un seul cycle de travail forcé avant de retourner à la station de charge. Le robot tondeuse reprend le travail à partir de l'heure de départ programmée suivante.

CYCLE de travail UNIQUE

Le robot tondeuse effectue un seul cycle de travail forcé et retourne à la station de charge.

Le robot tondeuse reste dans la station jusqu'à l'intervention manuelle de l'utilisateur.

RETOUR à la station + CYCLE de travail UNIQUE

Le robot tondeuse retourne à la station de charge.

Le robot tondeuse reste dans la station jusqu'à l'intervention manuelle de l'utilisateur.

1. Appuyer sur le bouton « ARRÊT » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
2. Appuyer sur le bouton « SELECTION MODE » (F) jusqu'à ce que les icônes relatives aux fonctions qu'on souhaite activer se mettent à clignoter. Les icônes relatives aux fonctions sélectionnées clignotent.
3. Appuyer sur le bouton « CONFIRMER » (G). Les icônes relatives aux fonctions sélectionnées s'éclairent d'une lumière fixe pour confirmer l'opération.
4. Fermer la coque (B).
5. Le robot tondeuse commencera à travailler selon le mode défini.

REMARQUE: Si après avoir appuyé sur le bouton « CONFIRMER » (G), on appuie sur le bouton « SELECTION MODE » (F), les icônes relatives aux fonctions sélectionnées se remettent à clignoter, demandant la confirmation de la fonction qui vient d'être sélectionnée. Appuyer sur le bouton « CONFIRMER » (G). Les icônes s'éclaireront à nouveau d'une lumière fixe.

REMARQUE: Si la coque (B) est ouverte, aussi bien pendant le travail qu'avec le robot en station, les icônes relatives aux fonctions sélectionnées se mettent à clignoter, indiquant que l'opération doit être confirmée avant de refermer la coque. Si la coque est refermée sans appuyer sur le bouton « CONFIRMER » (G), le robot n'effectue aucune operation jusqu'à ce que l'utilisateur donne une nouvelle commande.

REMARQUE: Si la batterie du robot est faible, l'icône de la batterie clignote d'une couleur rouge pour indiquer que l'action sélectionnée ne peut pas être effectuée.

REMARQUE: Le robot tondeuse ne démarre qu'après la fermeture de la coque (B).

REMARQUE: Le robot tondeuse atteint la station de charge avec l'organe de coupe éteint.

REMARQUE: Si après avoir appuyé sur le bouton « CONFIRMER » (G), on appuie sur le bouton « SELECTION MODE » (F), les icônes relatives aux fonctions sélectionnées se remettront à clignoter, demandant la confirmation de la fonction qui vient d'être sélectionnée. Appuyer sur le bouton « CONFIRMER » (G). Les icônes s'éclaireront à nouveau d'une lumière fixe.

REMARQUE: Si la coque (B) est ouverte, aussi bien pendant le travail qu'en station avec le robot, les icônes relatives aux fonctions sélectionnées se mettront à clignoter, indiquant que l'opération doit être confirmée avant de refermer la coque. Si la coque est refermée sans appuyer sur le bouton « CONFIRMER » (G), le robot n'effectuera aucune opération jusqu'à ce que l'utilisateur donne une nouvelle commande.

5.3.5. Affichage de l'etat du bluetooth-bouton bluetooth

Le robot tondeuse gère automatiquement la connexion Bluetooth avec les appareils mobiles externes. La connexion Bluetooth est disponible à tout moment lorsque le robot tondeuse est allumé. Un seul appareil mobile à la fois peut être connecté au robot tondeuse via Bluetooth. Le robot tondeuse se déconnecte automatiquement de l'appareil lorsque l'application est refermée. Le bouton « BLUETOOTH » (M) est uniquement utilisé par le centre de service à des fins de diagnostic.

REMARQUE: Pour l'appariement de l'appareil avec le robot tondeuse via Bluetooth, voir le paragraphe 4.7.3 « Appariement »

5.3.6. Affichage des ETATS d'alarme-icone alarmes

L'icône lumineuse « ALARME » (N) indique un dysfonctionnement en cours.

1. Appuyer sur le bouton « ARRET » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
2. Vérifier l'état de l'alarme grâce à l'icône lumineuse rouge (N), qui peut être fixe ou clignotante.
3. Après avoir réglé le problème, appuyer deux fois en succession rapide sur le bouton « ON/OFF » (E) pour réinitialiser l'alarme. L'icône lumineuse (N) s'éteint et le robot tondeuse peut être redémarré. Si l'icône (N) ne s'éteint pas, ôter la clé de sécurité (D), attendre quelques secondes, puis rallumer le robot tondeuse à l'aide de la touche « ON/OFF » (E). Si le problème persiste, contacter un centre d'assistance.

REMARQUE: Les détails des anomalies peuvent être consultés via l'application.

5.3.7. Affichage de la CHARGE de la batterie - ICONE de la batterie

L'icône lumineuse « BATTERIE » (O) permet de visualiser l'état de charge de la batterie.

1. Appuyer sur le bouton « ARRET » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
2. Vérifier l'état de charge de la batterie à l'aide de l'icône lumineuse (O) :
3. Icône bleue : la batterie est chargée (niveau de charge >40% ).
4. Icône rouge : la batterie est en charge (niveau de charge 15-40%).
5. Icône rouge clignotante : la batterie est faible (niveau de charge < 15% ).
6. Si le robot tondeuse est en cours de charge, l'icône lumineuse (O) de couleur bleue clignote.

REMARQUE: si, en appuyant sur une commande, l'icône de la batterie (O) se met à clignoter rapidement d'une lumière rouge, l'opération ne peut pas être effectuée et il sera nécessaire de charger la batterie manuellement (voir le chapitre 5.5).

5.3.8. Demarrage du ROBOT tondeuse

Pour démarrer le robot tondeuse, suivre la procEDURE décrite au paragraphe 5.3.4 « SELECTION PROGRAMME PLANIFIÉ / CYCLE DE TRAVAIL UNIQUE / RETOUR FORCE À LA STATION DE CHARGE - BOUTON DE SELECTION MODE »

5.4. Fonctionnement de la station de CHARGE

La station de charge est dotée d'un voyant lumineux (N) qui s'éclaire de la façon suivante :

Voyant éteint : la station de charge est hors tension ou le robot est dans la station; Voyant clignotant lentement : la station de charge n'est pas correctement configurée; Voyant clignotant rapidement : il y a un défaut dans la station de charge; - Double ou triple clignotement rapide : la station de charge a détecté un court-circuit sur les contacts de charge. (voir le chapitre 7).

5.5. CHARGE de la batterie

La procédure « CHARGE DE LA BATTERIE » permet de recharger le robot tondeuse manuellement.

Exigences et obligations :

• Station de charge connectée au réseau électrique.

1. Placer le robot tondeuse sur la station de charge (R).
2. Faire glisser le robot tondeuse sur la station de charge jusqu'à ce que le connecteur de charge (S) s'enclenche.
3. Appuyer sur le bouton « ARRET » (A) pour ouvrir la coque (B) et accéder à la console de commande (C).
4. Allumer le robot tondeuse à l'aide de l'interrupteur « ON/OFF » (E).
5. L'icône lumineuse « BATTERIE » (O) clignote d'une couleur bleue, le robot tondeuse est en cours de charge.
6. Fermer la coque (B).
7. Laisser le robottondeuse en charge pendant une durée au moins égale à celle indiquée au paragraphe 4.5.3.

REMARQUE: La recharge de la batterie avant son stockage d'hiver doit être effectuée conformément aux instructions du paragraphe 6.4.

1. FONCTIONNEMENT

La procédure « RÉGLAGE HAUTEUR DE COUPE » décrit comment ajuster la hauteur des lames de coupe.

• La longueur X du gazon coupé par le robot tondeuse ne doit pas dépasser 10 mm.
• La fourchette opérationnelle du robot tondeuse est de 20 à 60 mm (hauteur de coupe).
• La hauteur initiale du gazon Y doit donc être de 70 mm maximum.

Lors de la première installation ou au début de la saison de tonte, si nécessaire, préparer le jardin avec une tondeuse classique afin de ramener la hauteur initiale du gazon à une valeur moindre.

REMARQUE: Si on souhaite couper le gazon à plus de 10mm, régler la hauteur de coupe de manière à ce que la partie de gazon coupée soit de 10mm. Réduire davantage la hauteur de coupe uniquement après que le jardin a été uniformément tondu.

Procedure :

1. Pour régler la hauteur de coupe, suivre la procédure guidée dans l'APPLI.

Avertissement:

Ne pas toucher l'organe de coupe lors du réglage de la hauteur de coupe.

Attention :

Afin de garantir le bon fonctionnement du système de réglage de la hauteur de lame de coupe, s'assurer qu'aucun résidu d'herbe ou de saleté ne s'accumule à proximité des lames et du soufflet et de protection du moteur de coupe.

REMARQUE: Le système de réglage de la hauteur de lame de coupe se calibre automatiquement après un certain nombre d'heures de fonctionnement du robot tondeuse.

5.6.1. Réglage automatique de la hauteur de COUPE (si available)

Par le réglage automatique de la hauteur de coupe, la hauteur des lames est automatiquement relevée et abaissée en fonction de l'effort mesuré par le moteur de coupe. En cas d'effort excessif, le robot tondeuse relève automatiquement la hauteur de coupe. Au cours des cycles de coupe suivants, la hauteur de coupe est progressivement abaissée pour atteindre la valeur réglée.

1. Activer la fonction à partir de la section « paramètres » de l'application.

6.1. Entretien programme

AVERTISSEMENT: Utiliser exclusivement des pièces détachées d'origine.

AVERTISSEMENT: Ne pas modifier, ALTERER, désactiver ou éliminer les dispositifs de sécurité installés.

Pour un meilleur fonctionnement et une plus longue durée de vie, nettoyer régulièrement le produit et remplacer les parties usées.

Effectuer les opérations selon la fréquence indiquée dans le tableau ci-dessous.

FRÉQUENCY COMPOSANT TYPE D'INTERVENTION RÉFERENCE
Hebdomadaire Lame Nettoyer la lame et vérifier son état de fonctionnement.	(voir le paragraphe 6.2)
	Si la lame est plée à cause d'une collision ou si elle est très usée, la replacer.	(voir le paragraphe 6.3)
Points de contact du chargeur	Nettoyer et éliminer toute oxydation.	(voir le paragraphe 6.2)
Mensuel Robot tondeuse Procéder à son nettoyage. (voir le paragraphe 6.2)
Station de charge et cables d'alimentation	Vérifier l'usure ou la déterioration et les replacer si nécessaire.	(Contacter un centre d'assistance/agréé)
À la fin de la saison de tonte ou tous les six mois si le robot tondeuse n'est pas utilisé.	Batterie Faire une rechange avant le stockage de la batterie.	(voir le paragraphe 6.4)
Annuel ou à la fin de la saison de tonte	Robot tondeuse Effectuer le contrôle technique dans un centre d'assistance agréé.	(voir le paragraphe 6.1)

Il est nécessaire d'effectuer chaque année un contrôle technique d'entretien dans un centre d'assistance agréé pour maintenir le robot tondeuse dans de bonnes conditions de fonctionnement.

Ce service implique une série de contrôles, et notamment :

• nettoyage de l'intérieur et de l'extérieur du robot tondeuse;
• vérification générale de l'état du robot tondeuse;
• remplacement des parties usées;
• contrôle de l'état de la batterie;
• vérification des couples de serrage;
• vérification et remplacement éventuel des mécanismes cinématiques de collision et de levage et de leurs soufflets de protection;
• vérification et, si nécessaire, remplacement du soufflet en caoutchouc de protection du moteur de la lame, afin de maintenir les spécifications de protection contre les infiltrations d'eau;
• remplacement des joints d'isolation de la carrosserie et du compartiment des batteries afin de maintenir les spécifications de protection contre les infiltrations d'eau.

REMARQUE: En cas de non-exécution de l'entretien annuel, les pannes ne seront pas couvertes par la garantie.

6.2. Nettoyage du produit

AVERTISSEMENT: Risque de coupure des mains.

AVERTISSEMENT: Risque de poussière dans les yeux.

Exigences et obligations :

• Éponge - Chiffon sec
• Savon neutre - Gants Brosse • Lunettes de protection Eau

PORT DE GANTS OBLIGATOIRE: Porter des gants de protection pour éviter le risque de coupure des mains.

LUNETTES DE PROTECTION OBLIGATOIRES: Porter des lunettes de protection pour éviter d'avoir de la poussière dans les yeux.

1. Appuyer sur le bouton « ARRÉT » (A) pour arrêter le robot tondeuse et ouvrir la coque de protection (B).
2. Oter la clé de sécurité (C).
3. Enlever la coque flottante (D) pour faciliter le nettoyage.
4. Nettoyer toutes les surfaces extérieures du robot tondeuse avec une éponge humidifiée à l'eau tiède et du savon neutre.

ATTENTION: L'emploi excessif d'eau peut provoquer des infiltrations et endommager les composants électriques.

ATTENTION: Ne pas modifier, ALTERER, désactiver ou éliminer les dispositifs de sécurité installés.

INTERDICTION: Ne pas utiliser de jets d'eau sous pression.

Interdiction :

Afin d'éviter des dommages irréversibles aux composants électriques et électroniques, ne pas immerger le robot tondeuse, que ce soit partiellement ou complètement, dans l'eau.

Interdiction :

Ne pas laver les parties internes du robot tondeuse, car ceci pourrait endommager les composants électriques et électroniques.

Interdiction :

Ne pas utiliser de solvants ni d'essence pour éviter d'endommager les surfaces peintes et les composants en plastique.

1. Enlever la boue et la saleté des roues motrices (F).
2. Nettoyer le dessous (E) du robot tondeuse (zone de la lame de coupe, roues avant et arrière). Utiliser une brosse appropriée pour enlever les dépôts et/ou les débris qui pourraient empêcher le robot tondeuse de fonctionner correctement. Nettoyage complet à l'aide d'une éponge humide.
3. Remettre en place la coque flottante (D) en veillant à ce qu'elle soit correctement engagée dans les supports.
4. Nettoyer le connecteur de charge de la batterie (G).
5. Nettoyer la station de charge (H) et le connecteur de contact (I) pour éliminer les résidus accumulés.

6.3. Remplacement de la LAME

AVERTISSEMENT: Risque de coupure des mains.

Exigences et obligations :

• Clé de sécurité - Clé
• Lames de coupe - Gants

PORT DE GANTS OBLIGATOIRE: Porter des gants de protection pour éviter le risque de coupure des mains.

1. Appuyer sur le bouton « ARRÉT » (A) pour arrêter le robot tondeuse et ouvrir la coque de protection (B).
2. Retirer la clé de sécurité (C).

1. Retourner le robot tondeuse, en prenant soin de ne pas endommager la coque flottante de couverture.
2. Dévisser les vis de fixation (E).
3. Remplacement de la lame (D).
4. Visser les vis de fixation (E).

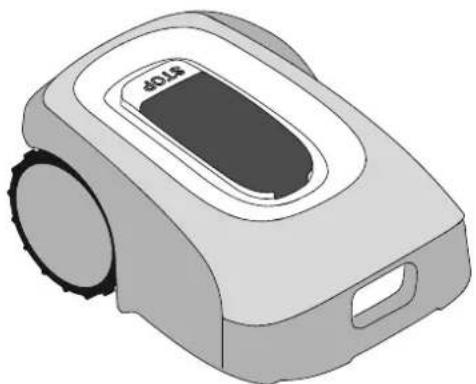

6.4. Entretien d'hiver de la batterie et stockage

1. Charger la batterie en suivant la procédure guidée de l'application, accessible depuis la page « Paramètres ».
2. Nettoyer le robot tondeuse (voir le paragraphe 6.2).
3. Ranger le robot tondeuse en position horizontale, dans un endroit sec, à l'abri du gel, en vérifiant qu'il est bien éteint.

REMARQUE: La procédure guidée enregistre dans le cloud la confirmation de la recharge réussie de la batterie et se conclut au moment où la date de recharge de pré-stockage d'hiver est mise à jour.

REMARQUE : L'enregistrement de la recharge via la procédure de l'application est nécessaire pour que la garantie de la batterie reste valable.

REMARQUE : La batterie doit être rechargée tous les 6 mois et plusieurs fois avant le stockage d'hiver.

6.5. Remplacement batterie

Le remplacement de la batterie relève exclusivement de la responsabilité du PERSONNEL D'ASSISTANCE TECHNIQUE DE STIGA.

S'il est nécessaire de remplacer la batterie, contacter un centre d'assistance ou son propre revendeur.

Avertissement :

Arrêtez le robot tondeuse et remettez-le en conditions de sécurité (voir le paragraphe 2.3).

Ci-après une liste des pannes possibles qui peuvent survenir au cours des cycles de travail.

PROBLÈME CAUSES	SOLUTIONS
Vibrations anormales. Le robot tondeuse est bruyant.	Disque ou lames de coupe endommagés	Remplacer les composants endommagés (voir le paragraphe 6.3).
	Organe de coupe coincé par des résidus (rubans, cordes, bouts de plastique, etc.).	Éteindre le robot tondeuse en conditions de sécurité (voir le paragraphe 2.3). Débloquer la lame de coupe.
	Le démarrage du robot tondeuse a eu lieu en présence d'obstacles inattendus (branches tombées, objets oublés, etc.).	Éteindre le robot tondeuse en conditions de sécurité (voir le paragraphe 2.3). Enlever les obstacles et redémarrer le robot tondeuse (voir le paragraphe 5.3.9).
	Moteur électrique en panne. Rempere trop haute. Augmenter la hauté	placer le moteur, contacter le centre d'assistance agrée le plus proche.
	Herbe trop haute. Augmenter la hauté	Effectuer une tonte préliminaire de la zone à l'aide d'une tondeuse classique (voir le paragraphe 5.6).
Le robot tondeuse ne se positionne pas correctement à l'intérieur de la station de charge.	Affaisissement du terrain àproximité de la station de charge.	Rétablier le positionnement correct de la station de charge. (voir le paragraphe 4.5.1).
	Problèmes à l'antenne de la station de charge.	Si le problème persiste, contacter un centre d'assistance.
	La station de charge n'a pas été correctement calibrée, ou il y a des interférences électromagnétiques à proximité de la station.	Après avoir eliminé la source de perturbation, calibrer la station de charge via l'application (voir le paragraphe 4.7.6).
Le robot tondeuse se met en marche à des heures non programmés.	Horaire de travail mal configuré.	Remettre l'horaire de travail à zéro (voir le paragraphe 4.7.12).
La zone de travail n'est pas entiennentondue.	Heures de travail insuffisantes.	Prolonger l'horaire de travail (voir le paragraphe 4.7.12).
La zone de travail n'est pas entièrement tandue.	Heures de travail insuffisantes.	Prolonger l'horaire de travail (voir le paragraphe 4.7.12).
	Lame de coupe avec incrustations et/ou résidus.	Éteindre le robot tondeuse en conditions de sécurité (voir le paragraphe 2.3). Nettoyer l'organe de coupe.
	Lames de coupe pivotantes bloquées par des incrustations ou des débris.	Éteindre le robot tondeuse en conditions de sécurité (voir le paragraphe 2.3). Remplacement des lames.
	Aire de la zone de travail excessive par rapport à la capacité effective du robot tondeuse.	Réduire la zone de travail (voir Données Techniques au paragraphe 1.2).
	Le cycle de vie des batteries est en train de s'épuiser	Remplacer les batteries par des pieces détachées d'origine (voir le paragraphe 6.4).
	Les batteries n'ont pas été entièrement rechargées.	Nettoyer et éliminer toute oxydation des points de contact (voir le paragraphe 6.2). Recharger les batteries.
Levoyant de la station de charge ne s'éCLAIRE pas lorsque le robot est hors de la station de charge.	Il n'y a pas d'alimentation électrique ou il y a un défaut sur la station de charge	Vérifier le branchement correct à la prise de courant du bloc d'alimentation électrique. Vérifie le bon état du cable de connexion du bloc d'alimentation électrique.
Levoyant de la station de charge est allumé et clignote lentement.	La station de charge n'est pas configurée correctement.	Configurer la station de charge via l'application (voir le paragraphe 4.7.5).
Levoyant de la station de charge est allumé et clignote rapidement.	Il y a une panne dans la station de charge.	Débrancher la station de charge du secteur et la rebrancher après quelques minutes. Si le problème persiste, contacter un centre d'assistance.
Levoyant de la station de charge s'allume avec un double ou triple clignotement rapide.	La station de charge a détecté un court-circuit sur les contacts de charge.	Débrancher la base de chargement du secteur, éliminer tout court-circuit et nettoyer les contacts de chargement de la station et du robot. Rebrancher la station de charge au secteur. Si le problème persiste, contacter le centre d'assistance.
L'icône d'avertissement est allumée sur le clavier.	Signale une anomalie/une panne.	Consulter l'application pour plus d'informations ou contacter un centre d'assistance.
Le robot tondeuse s'accête temporairement dans la zone de travail.	Faible signal GPS. Si le problème persististe, contacter un revendeur agréé.	persiste, contacter un revendeur agréé.

8.1. Transport

REMARQUE: Il est conseillé d'utiliser l'emballage d'origine pour un transport sur de longues distances.

1. Appuyer sur le bouton « ARRET » (A) pour arrêter le robot tondeuse et ouvrir la coque de protection (B).
2. Retirer la clé de sécurité (C).
3. Nettoyer le robot tondeuse comme indiqué au paragraphe 6.2 « NETTOYAGE DU PRODUIT »
4. Soulever le robot tondeuse par la poignée (D) et le transporter en prenant soin de garder la lame de coupe loin du corps.
5. Remettre le robot tondeuse dans son emballage d'origine.

8.2. Stockage

Le robot tondeuse doit être stocké en position horizontale, dans un endroit sec et à l'abri du gel après le nettoyage et la recharge hivernale de la batterie (voir le chapitre 6). Pendant de longues périodes d'inactivité, débrancher la station de charge et la station de référence satellite du secteur.

Attention :

Contacter un centre d'assistance agréé avant d'enlever la batterie du robot tondeuse.

1. Éliminer l'emballage du produit de manière durable dans les conteneurs de collecte prévus à cet effet ou dans des points de collecte agréés.
2. Éliminer le robot tondeuse conformément aux réglementations locales en vigueur.
3. Contacter les centres de recyclage et d'élimination compétents, car le robot tondeuse est un déchet classé DEEE (Déchets d'équipements électriques et électroniques).
4. Éliminer les batteries usagées ou épuisées de manière durable dans les conteneurs de collecte prévus à cet effet ou dans des points de collecte agréés.

N° Article Description Spécifications
1127-0009-01 Lames de coupe 12 pcs
1127-0011-01 Coque de la station de charge Pour une protection supplémentaire contre la pluie et le rayonnement solaire
1127-0010-01 Câble d'extension pour bloc d'alimentation électrique	Câble pour l'extension de la connexion entre le bloc d'alimentation électrique et la station de charge. Peut également être utilisé pour la station de référence satellite. - L=5 m
1127-0020-01 Câble d'extension pour bloc d'alimentation électrique	Câble pour l'extension de la connexion entre le bloc d'alimentation électrique et la station de charge. Peut également être utilisé pour la station de ↔équence satellite - L=15 m
1127-0008-01 Vis de fixation pour station de charge	8 pcs

10. Garantie

Les conditions de garantie s'adressent uniquement aux consommateurs, c'est-à-dire aux utilisateurs non professionnels.

La garantie couvre tous les défauts de qualité des matériaux et de fabrication, qui seront vérifiés, pendant toute la période de validité de la garantie, par son revendeur ou un centre spécialisé.

L'application de la garantie se limite à la réparation ou à la substitution du composant défectueux.

Il est recommandé de confier la machine une fois par an à un atelier d'assistance/agréé pour l'entretien, l'assistance et le contrôle des dispositifs de sécurité.

L'application de la garantie est soumise à un entretien régulier de la machine.

La garantie ne couvre pas les dommages dus à :

• Manque de connaissance des documents joints (Manuel d'utilisation).
• Utilisation professionnelle.
• Inattention, négligence.
• Causes externes (éclairs, collisions, présence de corps étrangers à l'intérieur de la machine) ou accident.
• Emploi et montage imprévus ou non autorisés par le fabricant.
• Mauvais entretien.
• Modification de la machine.
• Emploi de pièces détachées non conformes (pièces adaptables).
• Emploi d'accessoires non fournis ou non approuvés par le fabricant (par exemple, l'organe de coupe).

La garantie ne couvre pas non plus :

• Les opérations d'entretien (décrites dans le Manuel d'utilisation). L'usure normale des consommables comme l'organe de coupe et les roues. L'usure normale.
• Détérioration esthétique de la machine due à son utilisation.
• Les supports des organes de coupe.
• Dommages résultant d'une installation non conforme au Manuel d'utilisation.
• Dommages resultant d'une programmation incorrecte des limites virtuelles, des chemins de transfert et des zones à éviter.
• Dommages causés par l'infiltration d'eau due à l'utilisation d'un dispositif de lavage à haute pression ou par l'immersion dans l'eau, par exemple lorsque des flaques d'eau se forment à la suite de fortes pluies.
• Dommages causés par une conservation incorrecte ou une mauvaise utilisation de la batterie.
• Dommages causés par l'utilisation de batteries non conformes.
• Tous les frais supplémentaires associés à la réparation sous garantie, tels que le déplacement de la machine jusqu'au lieu où se trouve l'utilisateur, le transport de la machine jusqu'au Revendeur, la location de matériel ou le recours à des entreprises extérieures pour tous les travaux d'entretien du jardin pendant que la machine est à l'arrêt.

L'utilisateur est protégé par les lois en vigueur sur le territoire national. Les droits de l'utilisateur prévus par ses propres lois nationales ne sont aucunement limités par la présente garantie.

11. Déclaration de conformité CE

Cet appareil, ses accessoires, piles et cordons se recyclent

Points de collecte sur www. quefairedemesdechets.fr Privilégez la réparation ou le don de votre appareil
