MODE D'EMPLOI AC50A Amprobe

Manuel de l'utilisateur

suee

Garantie limitée et limitation de responsabilité

Vivre produit Amprobe sera exémpôt de défauts de matérielux et de fabrication pendant un (1) an à compter de la date d'achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s'applique pas aux fusibles, aux piles jétables ou endommagées par accident, à la néligence, à la mauvaise utilisation, à l'alteration, à la contamination ou aux conditions anormales d'utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Amprobe. Pour une réparation au cours de la période de garantie, returnez le produit avec la preuve d'achat à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RE COURS. TOUTES LES AUTRES GARANTIES - QU'ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES - Y COMPRIS LES GARANTIES IMPLICITES D'ADAPTATION À UN USAGEPARTICULAR OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS PROVENANT DE Toute CAUSE OU THEorie. Etant donné que certains pays ou états n'autorisent pas l'exclusion ou la limitation des garanties implicées ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s'appliquer à vous.

Réparation

Tout produit Amprobe returné pour réparation sous garantie ou hors garantie ou pour l'étabonnage doit être complagné des documents suivants : VOITE NOM, LE NOM DE VOITE SOCIÉTÉ, VOITE ADRESSE, VOITE NUMERO DE TELEPHONE et LA PREVUE D'CHAT. De plus, veuillage inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le compteur. Les frais de réparation ou de remplacement non garantis doivent être régles sous forme de cheque, mandat, carte de crédit avec date d'expiration ou bon de commande payable à Amprobe.

Réparations et remplacement couverts par la garantie - tous les pays

Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérification défectueux peut être retourné à votre distributeur Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section « Où acheter » sur le site amprobe.com pour obtenir une liste des distributeurs près de chez vous. En outre, aux États-Unis et au Canada, les réparations sous garantie et les unités de remplacement peuvent également être envoyées à un centre de service Amprobe (voir adresse ci-dessous).

Réparation et remplacement non couverts par la garantie - états-unis et canada

Pour les réparations non couvertes par la garantie aux États-Unis et au Canada, l'appareil doit être envoyé à un centre de service Amprobe. Appelez Amprobe ou renseignez-vous auprès de votre point de vente pour les tarifs de réparation et de remplacement actuels.

États-Unis : Canada :

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tél: 877-AMPROBE (267-7623) Tél: [phone]

Réparation et remplacement non couverts par la garantie - Europe Les unités hors garantie européenne peuvent être remplacées par votre distributeur Amprobe/Beha-Amprobe pour une somme modique. Veuillez consulter la section « Où acheter » sur le site beha-amprobe.com pour obtenir une liste des distributeurs près de chez vous.

Division et marque déposée de Fluke Corp. (USA)

Allemagne*

Royaume-Uni

In den Engematten 14 52 Hurricane Way

79286 Glottertal Norwich, Norfolk

Allemagne NR6 6JB Royaume-Uni

Téléphone: [phone] - 0 Téléphone: [phone]

Pays-Bas - Siège social

Science Park Eindhoven 5110

5692 EC Son

Pays-Bas

Téléphone: [phone]

behand-amprobe.com

Correspondance uniquement : aucune réparation ou remplacement à cette adresse. Clients européens, veuillez contacter votre distributeur.

adresse de contact unique dans l'EEE Fluke Europe BV

TABLE des matières

SYMBOLES 2

CONSIGNES DE SÉCURITÉ 2

DEBALLAGE ET INSPECTION 4

SPÉCIFICATIONS ÉLECTRIQUES 15

MAINTENANCE 17

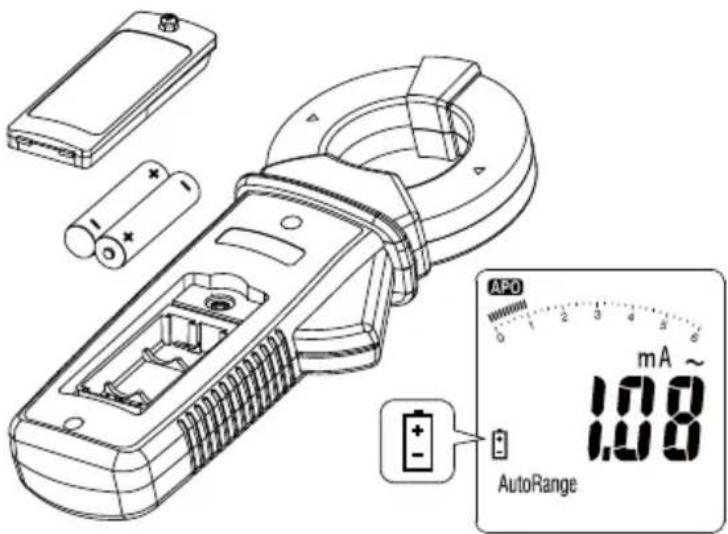

Remplacement des piles 17

SYMBOLES

Δ	Attention
Δ	AVENTISSEMENT. TENSION DANGEREUSE Risque de décharge électrique
i	Consultez la documentation utiliser
f	L'application à proximité et le retrait de conducteurs sous tension dangereux non isolés sont autorisés.
CAT III	La catégorie de mesure III est applicable aux circuits de tests et de mesures connectés à la partie distribution de l'installation SECTEUR basse tension des bâtiments.
~	Courant alternatif
Δ>30 A/m	Ne l'utilisez pas à proximité de champs magnétiques externes à basse fréquence >30 A/m
\(\square\)	Équipement protégé par une DOUBLE ISOLATION ou une ISOLATION RENFORCée
+	Pile
C€	Conforme aux directives de l'Union européenne
SUS	Certifié par le Groupe CSA selon les normes de sécurité d'Amérique du Nord
△	Conforme aux normes relatives aux CEM applicables en Australie
	Ce produit est conforme aux exigences de marquage de la directive DEEE. L'étiquette apposée indique que vous ne devez pas jeter ce produit électrique/electronique avec les déchets menagers. Catégorie du produit : Concernant les types d'équipements de l'Annexe I de la Directive DEEE, ce produit est classifié en tant que produit de catégorie 9 « Instrumentation de surveillance et de contrôle ». Ne jetez pas ce produit avec les déchets municipaux non triés.

Consignes de sécurité

L'appareil de mesure est conforme à :

• IEC/EN 61010-1 3e Ed., UL61010-1 3e Ed. et CAN/CSA C22.2 No. 61010-1-12 à CAT III 600 V, degré de pollution 2 IEC/EN 61010-2-032 IEC/EN 61557-13
• CEM IEC/EN 61326-1 et IEC/EN 61326-2-2

La catégorie de mesure III (CAT III) est destinée aux mesures effectuées sur l'installation des bâtiments. Les exemples comprennent les mesures de tableaux de distribution, disjoncteurs et cablages, y compris les câbles, barres omnibus, boîtiers de jonction, commutateurs, prises dans une installation fixe ainsi que les équipements pour une utilisation industrielle et les moteurs stationnaires avec une connexion permanente à l'installation fixe.

Directives cenelec

L'instrument est conforme à la directive Basse tension CENELEC 2014/35/UE et à la directive Compatibilité électromagnétique 2014/30/UE.

Pour éviter tout risque d'électrocution, de brûture ou de blessure :

• Lisez toutes les informations de sécurité avant d'utiliser le Produit.
• Lisez attentivement toutes les instructions. Utilisez le Produit uniquement comme indiqué, ou la protection fournie par le Produit pourrait être compromise.
• N'utilisez pas le Produit près de vapeurs et de gaz explosifs ou dans des environnements humides.
• Ne touchez pas des tensions >30 V CA RMS, 42 V CA crête ou 60 V CC.
• Avant chaque utilisation, examinez le Produkt. Recherchez les fissures ou les éléments manquants du boîtier du Produkt. Recherchez également les composants desserrés ou fragilisés. Examinez attentivement l'isolement autour des mâchoires. N'utilisez pas le Produkt s'il est endommagé.
• Limitez l'utilisation aux catégories de mesure, tensions ou ampérages nominaux spécifiés.
• Faites preuve d’une grande prudence lorsque vous travaillez à proximité de conducteurs ou de barres omnibus dénudés. Le contact avec le conducteur pourrait causer une électrocution.

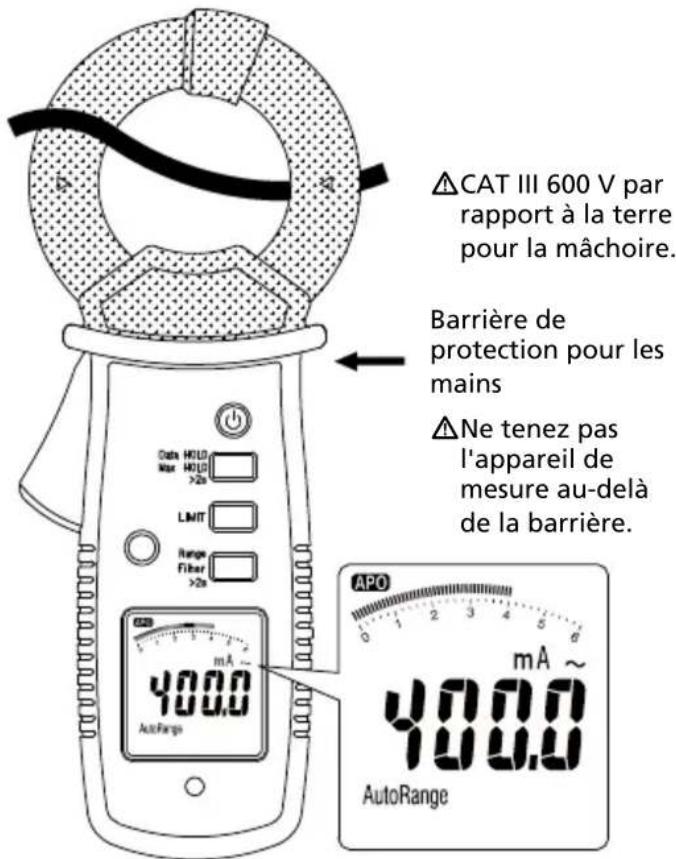

• Ne tenez pas le Produit au-delà de la barrière tactile.
• Lors de la mesure du courant, centrez le conducteur sur la pince.
• Retirez les piles si le produit n'est pas utilisé pendant une durée prolongée ou s'il est stocké à une température supérieure à 140°F (60^). Si les piles ne sont pas retirées, une fuite des piles peut endommager le produit.
• Afin de ne pas fausser les mesures, veillez à replacer les piles lorsque le voyant de batterie faible s'allume.
• Utilisez uniquement des piles AAA 1,5 V, correctement installées dans le boîtier du Produkt pour alimenter le Produkt.
• Utilisez uniquement des piles alcalines AAA 1,5 V et suivez toutes les consignes d'entretien des piles du fabricant.
• Ne retirez jamais le couvercle des piles et n'ouvre jamais le boîtier du Produkt sans d'abord stérer les mâchoires d'un conducteur sous tension.
• Le couvercle des piles doit être fermé et verrouillé avant d'utiliser le Produit.
• Ne laissez pas le Produit sur ou à proximité d'objets à haute température.
• Utilisation par des personnes compétentes uniquement.
• Pour une utilisation du produit en toute sécurité, ne l'utilise pas à proximité de champs magnétiques externes à basse fréquence > 30 A/m. Assurez-vous que la mâchoire est verrouillée avant d'effectuer les mesures.
• Faites réparer le Produit par un technicien/agréé.

Attention

• Pour la meilleure précision possible, veuillez prendre en compte les impacts suivants:
• utilisez dans la mesure du possible une position optimisée de la pince lorsque
• réduisez les influences dues au champ magnétique externe (pour connaître l'impact, voir l'erreur E11 dans le tableau des specifications)
• réduisez les influences dues à la contamination de la mâchoire (pour des recommandations de nettoyage, voir le chapitre Maintenance)
• La mesure du courant différentiel sera influencée par le courant de charge (pour connaître l'influence du courant de charge, voir l'erreur E12 dans le tableau des specifications).
• Si le Produit est utilisé à proximité d'un équipement qui génère des interférences électromagnétiques, l'affichage peut devenir instable ou les mesures indiquées peuvent être sujettes à d'importantes erreurs.
• Ne soumettez pas la mâchoire à des chocs, des vibrations ou des forces excessivement intenses.
• Si de la poussière pénètre dans la partie supérieure de la mâchoire, retirez-la immédiatement. Ne fermez pas la mâchoire lorsque de la poussière est coincée dans ses joints car le capteur pourrait être endommagé.

Deballage et inspection

Votre emballage doit contenir :

1 Pince de courant de fuite ALC-110 2 Piles AAA 1,5 V 1 Manuel de l'utilisateur 1 Mallette de transportouple

Si l'un de ces éléments est manquant ou endommagé, retournez l'emballage complet à votre point d'achat pour un échange.

Remarque: Les piles ne sont pas installées. Veuillez consulter la section Remplacement des piles pour des instructions supplémentaires.

• Sécurité classifiée CAT III 600 V
• Pince de mesure de fuite conf. IEC/EN61557-13, VDE 0413-13
• Faible influence des champs magnétiques externes à basse fréquence @ Iₙ 3,5 mA... 600 mA / 40 Hz à 1 kHz : classe de fonctionnement 2, ≤ 30 A/m
• Mesures RMS authentiques pour la meilleure précision possible lors de mesures de formes d'ondes non sinusoidales complexes
• Résolution maximale de 0,001 mA, mesure jusqu'à 60 A: Gamme : 6 mA, résolution de 0,001 mA Gamme : 60 mA, résolution de 0,01 mA Gamme : 600 mA, résolution de 0,1 mA Gamme : 6 A, résolution de 0,001 A Gamme : 60 A, résolution de 0,01 A
• Limites sélectionnables: 3,5 mA, 10 mA, 12 mA, 0,25 mA, 0,5 mA
• Fonction filtrée sélectionnable pour supprimer le bruit indésirable:
• filtré pour appareils (conf. IEC/EN 61557-16),
• filtré 50/60 Hz - aucune filtration
• Gamme de fréquences de 15 Hz à 1 kHz pour couvrir les applications ferroviaires et industrielles
• Conservation du maximum et des données
• Verrouillage mécanique de la mâchoire
• Ouverture de la mâchoire de 1,2 po (30 mm) Retrôéclairage automatique
• Arrêt automatique

Applications

• Mesure du courant de fuite à la terre.
• Mesure des courants de fuite différentiels.
• Mesure du courant de fuite via le conducteur de terre (PE).
• Traçage de la source du courant de fuite de terre.
• Mesure de la consommation de courant des appareils en service ou secteur de service client sans interruption du circuit.

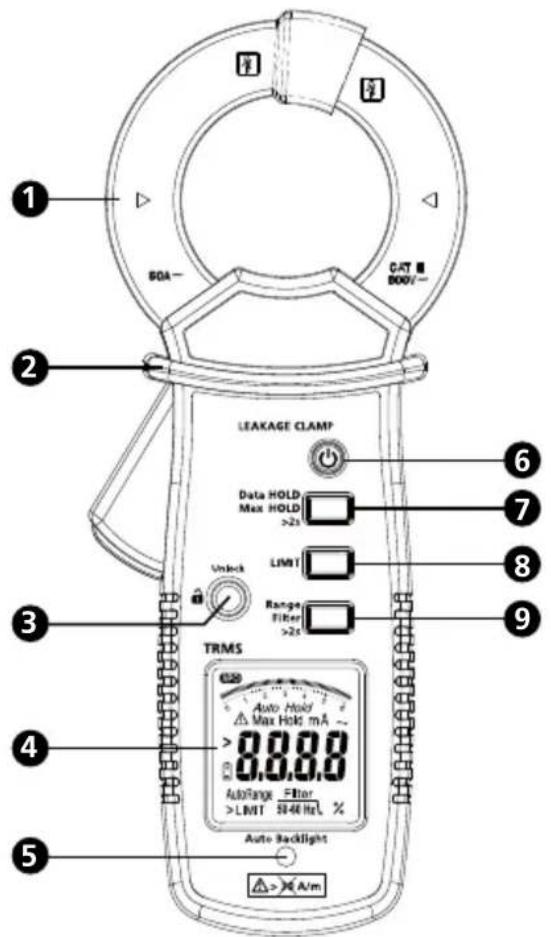

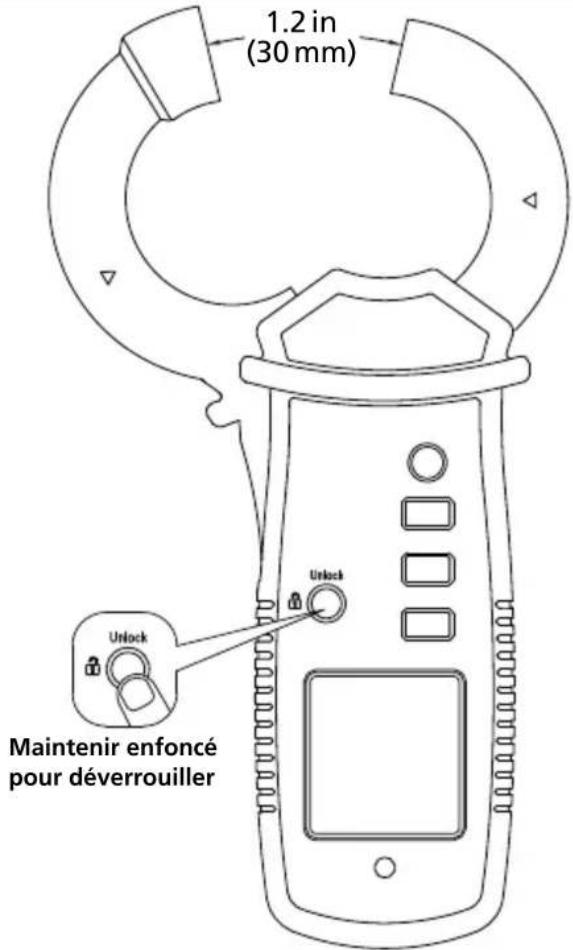

Machoire 2 Barrière pour les mains 3 Déverrouillage de la machoire 4 LCD 5 Capteur de rétroéclairage automatique

6 Alimentation 7 Conservation des données (pour la conservation du maximum, appuyer pendant >2s) 8 Limite Gamme (pour le Filtre appuyer pendant >2s)

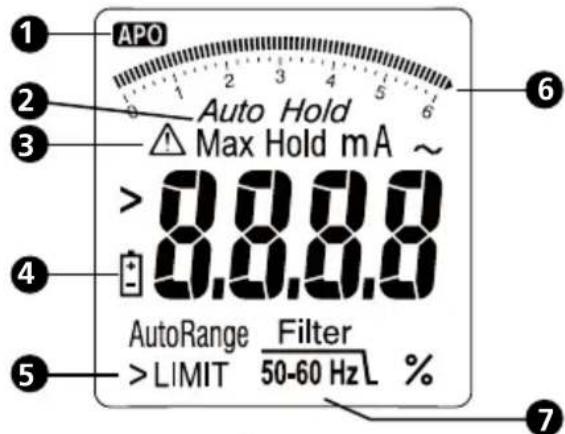

Description de l'ecran LCD

Arrêt automatique Conservation des données/du maximum Avertissement et mise en garde

4 Pile partiellement déchargée 5 Fonction limitée 6 Graphique à barres Filtre pour appareils / Filtre 50-60 Hz

L'appareil de mesure affiche la capacité de la pile lors de la mise sous tension. Veuillez replacer la pile lorsqu'un niveau inférieur à 10% est affiché.

RETROÉCLAIRAGE AUTOMATIQUE

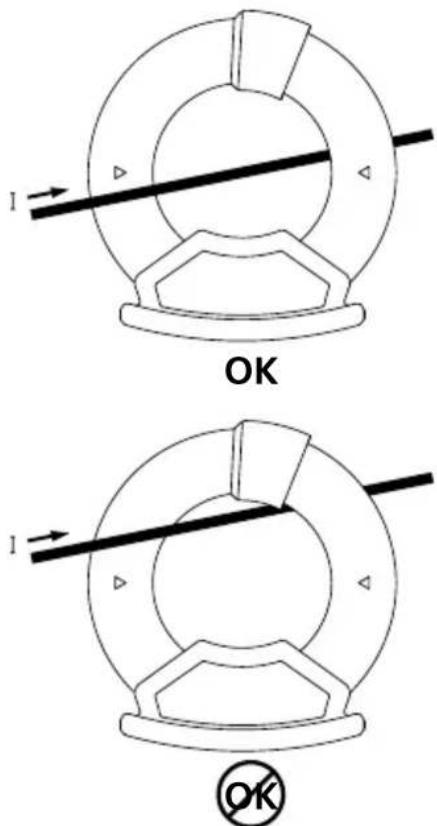

Erreur de position

Lors de la mesure du courant, assurez-vous que le câble soit situé au centre de la pince pour éviter des erreurs de position.

MESURE du courant de FUITE

Le courant de fuite circule lorsqu'une connexion électrique non intentionnelle se produit entre une partie sous tension du système électrique et la terre/masse. La valeur souhaitée du courant de fuite doit être de 0 A. Consultez les réglementations et les normes applicables pour connaître les limites admissibles du courant de fuite.

Sur les systèmes correctement mis à la terre, en cas de défaut, le courant de fuite doit être conduit via le conducteur de terre (PE) (Figure 1). Nous pouvons mesurer ce courant directement dans un conducteur de terre à l'aide d'une pince de mesure de courant de fuite.

Dans certains cas, en particulier lorsque l'opération n'est pas correctement mise à la terre, le courant de fuite peut circuler via d'autres chemins. Utilisez les méthodes de mesure de courant différentiel pour vérifier ces fuites de courant (Figure 2, Figure 3, Figure 4). Fixez un appareil de mesure de courant de fuite autour de tous les conducteurs actifs (sous tension et neutres), mais sans conducteur de terre. Un champ électromagnétique autour de tous les conducteurs doit les annuler mutuellement si aucune fuite de courant n'est présente et la pince de mesure doit dire 0 A. En cas de fuite, un déséquilibre est présent entre les champs électromagnétiques et la pince de mesure lit la valeur réelle de ce courant de fuite.

Processus de mesure du courant de fuite

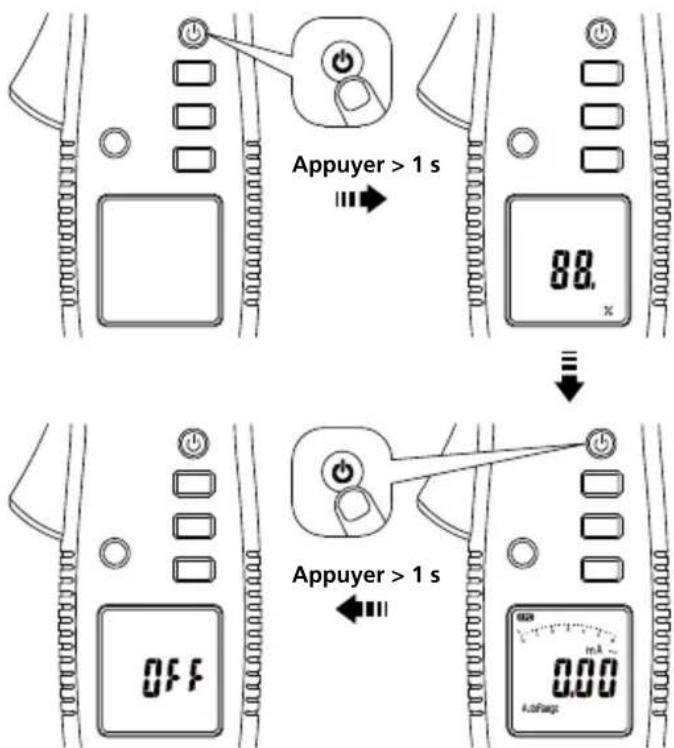

1. Allumez l'appareil de mesure.
2. Assurez-vous que la mâchoire est fermée et que l'appareil de mesure est éloigné des conducteurs et autres sources de champs électromagnétiques.
3. Fixez l'appareil de mesure autour d'un conducteur de terre. L'appareil de mesure indique le courant de fuite dans le conducteur de terre.
4. Fixez l'appareil de mesure autour de tous les conducteurs actifs, sous tension et neutres (mais sans conducteurs de terre). L'appareil de mesure indique le courant de fuite total du système, composé du courant du conducteur de terre ainsi que des autres fuites de courant parasites.

Figure 1: Mesure par méthode directe du courant de fuite de terre (PE)

Figure 2

Figure 3

Figure 4 Figure 2, 3 et 4: Mesure par méthode différentielle du courant de fuite différentiel

Les filtres passe-bas et pour appareils servent à filtrer le bruit à haute fréquence qui affecte les mesures précises de l'appareil de mesure.

• Utilisez un filtré salle-bas 50/60Hz pour effectuer des mesures sur des équipements contrôlés avec une télécommande par variation de fréquence (VFD) ou affectés par du bruit à haute fréquence. Des différences significatives de lecture entre les mesures avec et sans filtré salle-bas peuvent indiquer la présence d'harmoniques.
• Utilisez le filtré pour apparèils afin d'effectuer des mesures de courant de fuite d'appareils conformément aux exigences de la réglementation IEC/EN 61557-16.

Filtre pour appareils 50-60 Hz

Dégagement automatique/manuel Plage automatique Plage manuelle

LIMITE

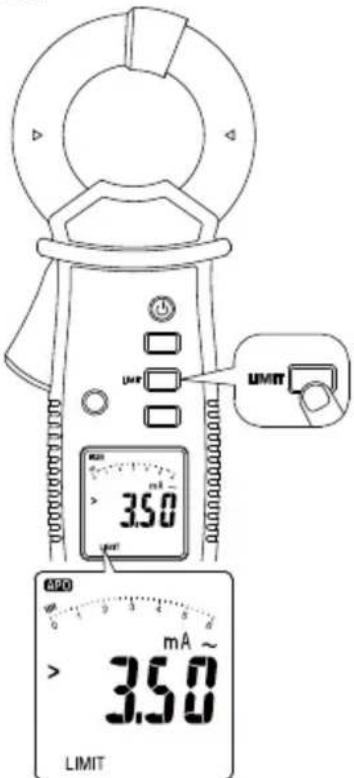

Sélection des limites :

La fonction LIMITE propose 5 valeurs limites (3,5 mA / 10 mA / 12 mA / 0,25 mA / 0,5 mA) conformément aux normes de sécurité.

1. Appuyez continuellement sur le bouton LIMITE jusqu'à ce que la valeur limite souhaitée soit sélectionnée. L'unité boucle entre les valeurs 3,5 mA / 10 mA / 12 mA / 0,25 mA / 0,5 mA.
2. Une fois la valeur souhaitée sélectionnée, attendez 2 secondes pour appliquer automatiquement la sélection. Le symbole LIMITE est affiché sur l'écran LCD pour indiquer que la fonction est active.
3. Vérifiez la sélection en appuyant sur le bouton LIMITE une fois. L'unité affiche la valeur sélectionnée pendant 2 secondes.
4. Pour désactiver la fonction LIMITE, appuyez sur le bouton LIMITE pendant plus de 2 secondes.

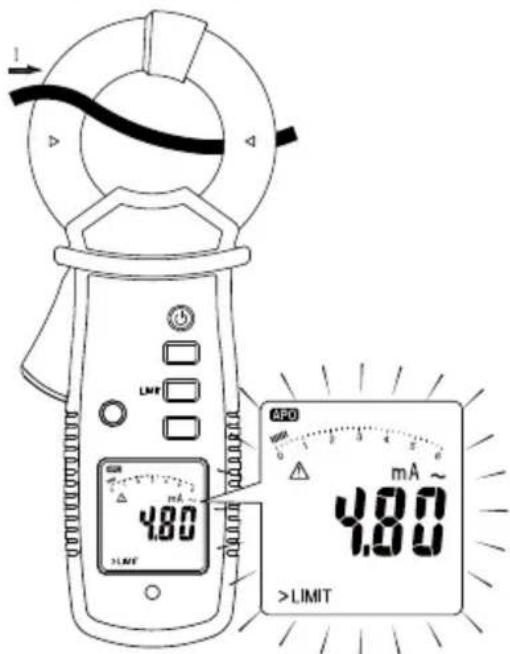

Affichage lorsque la limite est dépassée :

L'advertisseur sonore interne continue d'émettre un bip et l'écran clignote en affichant un symbole d'avertissement lorsque les mesures dépassent la valeur limite sélectionnée.

Arrêt automatique

Désactiver la mise hors tension automatique

SPECIFICATIONS

Écran	Grande échelle de chiffres pour 6000 comptages
Mesure RMS authentique
Taux d'actualisation	5 par seconde
Température et humidité relative de fonctionnement	32 °F à 86 °F (0 °C à 30 °C) (≤ 80 % H.R.)86 °F à 104 °F (30 °C à 40 °C) (≤ 75 % H.R.)104 °F à 122 °F (40 °C à 50 °C) (≤ 45 % H.R.)
Température de stockage	-4 °F à 140 °F (-20 °C à 60 °C) (avec la pile enlevée)
Ouverture de la mâchoire	1,2 po (30 mm) max.
Degré de pollution 2
Classification IP IP20
Altitude d'utilisation	≤ 2 000 m
Protection contre les surtensions	600 V eff
Catégorie de mesure	CAT III 600 V
Normes de sécurité	IEC 61010-1, IEC 61010-2-032, IEC 61557-13
E.M.C. Conformè à E N61326-1
Compatibilité électromagnétique	Corée (KCC): Equipement de classe A (Équipement de diffusion et de communications industriel) Classe A: L'équipement respecte les exigences pour les équipements à ondes electromagnétiques industriels et le vendeur ou l'utilisateur doit en tener compte. Cet équipement est destiné à être utilisé dans des environnement professionals et ne doit pas être utilisé à domicile.
Classe de fonctionnement du capteur de courant	Classe 2, ≤30 A/m conf. IEC/EN 61557-13 @ IN: 3,500 mA - 600,0 mA / 40 Hz à 1 kHz
Limites sélectionnables	0,250 mA / 0,500 mA / 3,500 mA / 10,00 mA / 12,00 mA
Fonctions filtres sélectionnables	Filtre pour apparciels (conf. IEC/EN 61557-16), filtré 50/60 Hz ouaucun filtrer
Réponse en fréquence CA	15 Hz ... 1 kHz
Incertitude de fonctionnement (B)	@ 30 A/m : lecture 3,5...10 mA < 20% lecture > 10 mA < 12,5% @ 10 A/m : lecture 3,5...10 mA < 15 % lecture > 10 mA < 10 % (Valide pour la gamme appropriée avec la meilleure résolution)
Incertitude intrinsique (A)	Voir SPECIFICATIONS ÉLECTRIQUES
Erreur de position (E1)	Ajouter ±1 % de lecture
Erreur de tension d'alimentation (E2)	S/O
Influence de la température (E3)	Ajouter 0,1 x (Précision spécifique) / °C, < 21 °C, > 25 °C
Influence des tensions d'interférence (E4)	S/O
Influence de la résistance de l'électrode de terre (E5)	S/O
Influence sur l'angle de phase de l'impédance du circuit en test (E6)	S/O
Influence de la fréquence du système (E7)	S/O
Influence de la tension du système (E8)	S/O
Influence de la forme d'onde déformée (E9)	S/O
Influence des quantités C.C. du système (E10)	S/O
Influence des champes magnétiques externes à basse fréquence (E11)	10 A/m : ajust ± 0,1 mA 30 A/m : ajust ± 0,3 mA @ lN : 3,500 mA - 600,0 mA / 40 Hz à 1 kHz et une fréquence du champ magnétique de 15 à 400 Hz conf. à IEC 61000-4-8
Influence du courant de charge (E12)	Ajouter ±6 μA par A de courant de charge
Influence de la tension en mode commun causée par le courant de contact (E13)	S/O
Influence de la fréquence (E14)	S/O
Influence de la répétabilité (E15)	S/O
Approbations d'agences	C U S C E K
Alimentation Deux piles AAA 1,5 V (LR03)
Durée de vie de la pile	60 heures typique
Faible tension de la pile	Environ 2,5 V
Indicateur de pile faible	+ -
Arrêt automatique Inactivité pendant 20 minutes
Dimensions (H x l x L)	8,7 x 3,5 x 1,8 po (221 x 89 x 48 mm)
Poids	Environ 0,41 kg (410 g) avec la batterie

Spécifications électriques

La précision est donnée sous la forme ± (% de lecture + comptages du chiffre le moins significatif) à 23^± 2^ (≤ 80% H. R.)

Fonction CA

• Les spécifications CA sont RMS authentiques, coupées CA.
• Pour les formes d'ondes non sinusoidales, précision supplémentaire par facteur de crête (F. C.) : Ajout 1,0% pour F. C. 1,0 à 2,0 Ajout 2,5% pour F. C. 2,0 à 2,5 Ajout 4,0% pour F. C. 2,5 à 3,0
• Facteur de crête max. du signal d'entrée : 3,0 à 3000 comptages 2,0 à 4500 comptages 1,5 à 6000 comptages
• La réponse en fréquence est spécifiée pour une forme d'onde sinusoidale.
• En cas d'utilisation sous un champ magnétique, ajoutez l'erreur E11.
• En cas de mesure du courant de fuite de plusieurs conducteurs, ajoutez l'erreur E12 pour l'influence du courant de charge.
• Pour l'erreur de position, voir l'erreur E1.

Courant CA

La lecture minimale est 0,010 mA. La réponse en fréquence est comprise entre 60 Hz et 10 kHz.

Lorsque la fréquence >1 kHz, ajouter 0,5 % à la précision.

Résolution minimale: 0,001 mA

Filtre passe-bas (Filtre 50-60 Hz)

Gamme	Précision
	50 à 60 Hz
6 mA[1]	±(1.0%+5D)
60 mA ±(1.0%+5D)
600 mA ±(1.0%+5D)
6 A ±(1.0%+5D)
60 A ±(1.0%+5D)

La lecture minimum est 0,010 mA

Résolution minimum: 0,001 mA

Fréquence de coupure: 200 Hz

Filtre pour appareils (conf. IEC/EN 61557-16)

Gamme	Précision
	50 à 60 Hz 60 à 200 Hz
6 mA[1]	±(1.0%+5D) ±(2.5%+5D)
60 mA ±(1.0%+5D) ±(2.5%+5D)
600 mA ±(1.0%+5D) ±(2.5%+5D)
6 A ±(1.0%+5D) ±(2.5%+5D)
60 A ±(1.0%+5D) ±(2.5%+5D)

La lecture minimum est 0,010 mA

Résolution minimum: 0,001 mA

Fréquence de coupure: 1 kHz

Maintenance

N'essayez pas de réparer cet appareil de mesure. Il ne contient aucun élément pouvant être réparé par l'utilisateur. Les réparations et l'entretien doivent uniquement être effectués par du personnel qualifié.

1. Inspectez la propriété de la surface de contact de la mâchoire. En cas de présence de matières étrangères, la mâchoire ne se fermera pas correctement, ce qui entraînera des erreurs de mesure.
2. Vérifiez que la gamme sur l'appareil de mesure est correcte.

Intervalle d'étalonnage

Nous conseillons un intervalle d'étalonnage d'un an. Si l'instrument est rarement utilisé, l'intervalle d'étalonnage peut être étendu à 3 ans.

Nettoyage

Pour éviter d'endommager l'appareil de mesure, n'utilisez pas d'abrasifs ou de solvants pour le nettoyer.

Maintenez toujours les parties métalliques de la mâchoire propres et sèches. Évitez de laisser la poussière ou d'autres particules se placer entre les mâchoires. Retirez et nettoyez soignement ces éléments avec une pression d'air réduite.

Assurez-vous également de l'absence de rouille ou d'oxydation sur les surfaces en métal. En cas de contamination (rouille ou oxydation), les segments du commutateur de la mâchoire peuvent être endommagés ou tordus. Dans ce cas, la pince de mesure de courant sera endommagée et hors spécification.

Veuillez envoyer la pince de mesure de courant en réparation.

Reemplacement des PILES

1. Débranchez la mâchoire du circuit de mesure.
2. Éteignez l'appareil de mesure.
3. Retirez les vis du couvercle des piles et ouvrez le couvercle des piles.
4. Retirez les piles et remplacez-les par 2 piles 1,5 V AAA (IEC R03). Respectez la polarité lors de l'installation des piles.
5. Remettez le couvercle des piles et serrez la vis.

AMPROBE

oueds
