MODE D'EMPLOI ULD405 Amprobe

Détecteur de fuites à ultrasons Manuel de l’utilisateur 05/2020, 6013494 A ©2020 Amprobe. Tous droits réservés. FrançaisGarantie limitée et limitation de responsabilité Votre produit Amprobe sera exempt de défauts de matériaux et de fabrication pendant un (1) an à compter de la date d'achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ou endommagées par accident, à la négligence, à la mauvaise utilisation, à l'altération, à la contamination ou aux conditions anormales d'utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Amprobe. Pour une réparation au cours de la période de garantie, retournez le produit avec la preuve d'achat à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS. TOUTES LES AUTRES GARANTIES – QU'ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES – Y COMPRIS LES GARANTIES IMPLICITES D'ADAPTATION À UN USAGE PARTICULIER OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS PROVENANT DE TOUTE CAUSE OU THEORIE. Etant donné que certains pays ou états n'autorisent pas l'exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s'appliquer à vous. Réparation Tout produit Amprobe retourné pour réparation sous garantie ou hors garantie ou pour l'étalonnage doit être accompagné des documents suivants :votre nom, le nom de votre société, votre adresse, votre numéro de téléphone et la preuve d'achat. De plus, veuillez inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le compteur. Les frais de réparation ou de remplacement non garantis doivent être réglés sous forme de chèque, mandat, carte de crédit avec date d'expiration ou bon de commande payable à Amprobe. Réparations et remplacement couverts par la garantie – Tous les pays Veuillez lire la déclaration de garantie et vérier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérication défectueux peut être retourné à votre distributeur Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section « Où acheter » sur le site amprobe.com pour obtenir une liste des distributeurs près de chez vous. En outre, aux États-Unis et au Canada, les réparations sous garantie et les unités de remplacement peuvent également être envoyés à un centre de service Amprobe (voir adresse ci-dessous). Réparation et remplacement non couverts par la garantie – États-Unis et Canada Pour les réparations non couvertes par la garantie aux États-Unis et au Canada, l'appareil doit être envoyé à un centre de service Amprobe. Appelez Amprobe ou renseignez-vous auprès de votre point de vente pour les tarifs de réparation et de remplacement actuels. États-Unis : Canada : Amprobe Amprobe Everett, WA 98203 Mississauga, ON L4Z 1X9 Tél : 877-AMPROBE (267-7623) Tél : 905-890-7600 Réparation et remplacement non couverts par la garantie – Europe Les unités hors garantie européenne peuvent être remplacées par votre distributeur Amprobe pour une somme modique. Veuillez consulter la section « Où acheter » sur le site beha-amprobe.com pour obtenir une liste des distributeurs près de chez vous. Beha-Amprobe* In den Engematten 14 79286 Glottertal, Germany Tél. : +49 (0) 7684 8009 - 0 beha-amprobe.com *(Correspondance uniquement : aucune réparation ou remplacement à cette adresse. Clients européens, veuillez contacter votre distributeur.)1 Détecteur de fuites à ultrasons ULD-405

4.1 Utilisation du récepteur du détecteur de fuites à ultrasons ULD-405 ........................7

5. ENTRETIEN ............................................................................................................. 8

5.1 Remplacement des piles du récepteur .........................................................................8

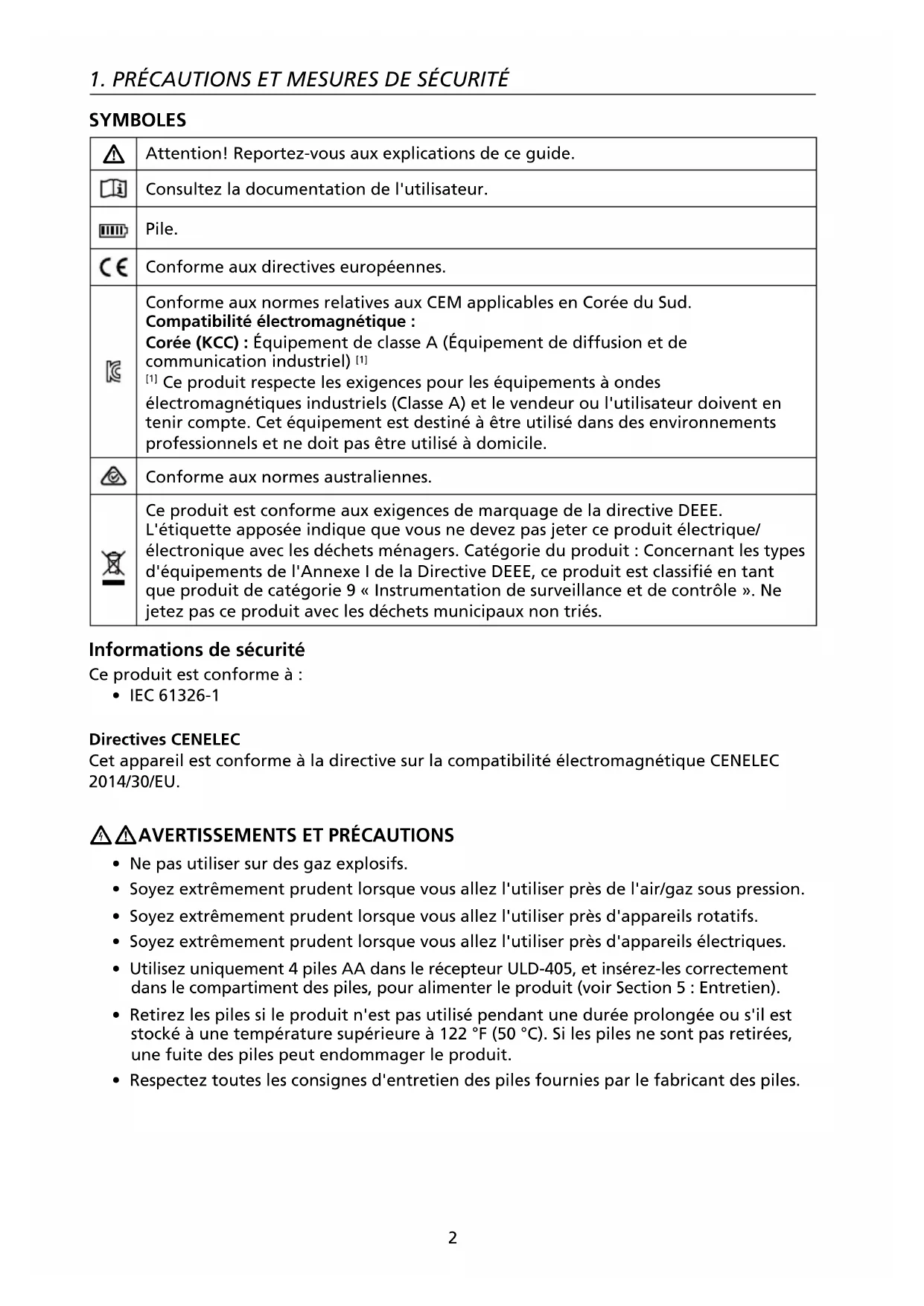

Attention! Reportez-vous aux explications de ce guide. Consultez la documentation de l'utilisateur. Pile. Conforme aux directives européennes. Conforme aux normes relatives aux CEM applicables en Corée du Sud. Compatibilité électromagnétique: Corée (KCC) : Équipement de classe A (Équipement de diffusion et de communication industriel) [1] [1] Ce produit respecte les exigences pour les équipements à ondes électromagnétiques industriels (Classe A) et le vendeur ou l'utilisateur doivent en tenir compte. Cet équipement est destiné à être utilisé dans des environnements professionnels et ne doit pas être utilisé à domicile. Conforme aux normes australiennes. Ce produit est conforme aux exigences de marquage de la directive DEEE. L'étiquette apposée indique que vous ne devez pas jeter ce produit électrique/ électronique avec les déchets ménagers. Catégorie du produit: Concernant les types d'équipements de l'Annexe I de la Directive DEEE, ce produit est classifié en tant que produit de catégorie 9 «Instrumentation de surveillance et de contrôle». Ne jetez pas ce produit avec les déchets municipaux non triés. Informations de sécurité Ce produit est conforme à:

• IEC 61326-1 Directives CENELEC Cet appareil est conforme à la directive sur la compatibilité électromagnétique CENELEC 2014/30/EU.

AVERTISSEMENTS ET PRÉCAUTIONS

• Ne pas utiliser sur des gaz explosifs.

• Soyez extrêmement prudent lorsque vous allez l'utiliser près de l'air/gaz sous pression.

• Soyez extrêmement prudent lorsque vous allez l'utiliser près d'appareils rotatifs.

• Soyez extrêmement prudent lorsque vous allez l'utiliser près d'appareils électriques.

• Utilisez uniquement 4 piles AA dans le récepteur ULD-405, et insérez-les correctement dans le compartiment des piles, pour alimenter le produit (voir Section 5 : Entretien).

• Retirez les piles si le produit n'est pas utilisé pendant une durée prolongée ou s'il est stocké à une température supérieure à 122 °F (50 °C). Si les piles ne sont pas retirées, une fuite des piles peut endommager le produit.

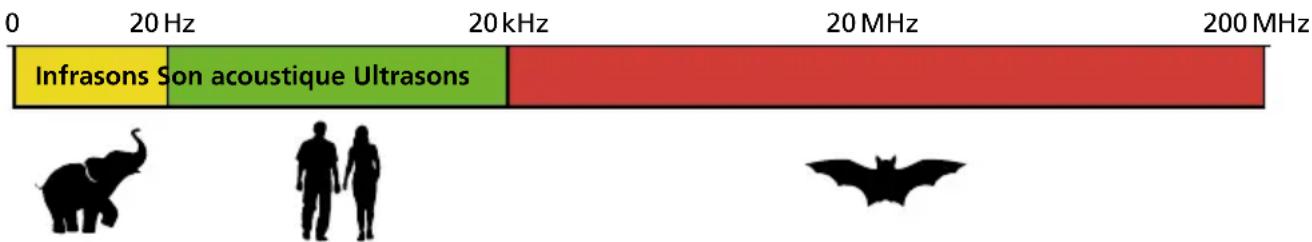

• Respectez toutes les consignes d'entretien des piles fournies par le fabricant des piles.3 Les ultrasons, ou sons ultrasonores, sont des ondes sonores dont les fréquences sont supérieures à 20 kHz, au-dessus de la limite supérieure audible de l'oreille humaine. Les ultrasons peuvent être générés lorsque la turbulence créée par l'air ou le gaz est forcée à travers un petit orifice. Les fuites d'air ou de gaz sont généralement considérées comme des débits visqueux et plus la vitesse du débit augmente, plus la fréquence des ultrasons émis augmente. Les vibrations, le déplacement d'objets ou les décharges électriques peuvent également créer une onde ultrasonore, qui est de nature très directionnelle et qui peut être utilisée pour localiser avec précision l'emplacement d'une fuite, d'une vibration ou d'une décharge. Le récepteur ULD-405 détecte les ultrasons entre 20 kHz et 90 kHz, les amplifie et les convertit en des fréquences et des niveaux que l'oreille humaine peut entendre avec un casque et les affiche sur l'écran LCD. La gamme de fréquences de 20 kHz à 90 kHz est la gamme optimale pour détecter une variété de fuites dans des systèmes tels que les systèmes HVAC et les tuyaux pneumatiques. Un changement de l'ultrason obtenu pour un actif peut indiquer qu'un actif commence à se détériorer.

Votre emballage doit contenir: ULD-405 Récepteur ULD-405 1 Écouteurs (pour l'utilisation avec un casque dur) 1 Parabole d'alimentation PB-1 1 Adaptateur pour tuyau flexible TEA-1 1 Rallonge tubulaire TE-1 1 Mallette de transport CC-6010 1 Des piles AA 4 Manuel 1 Remarque: Les piles ne sont pas préinstallées dans le récepteur.

3. COMPOSANTS DU KIT5

3.2 Récepteur ULD-405

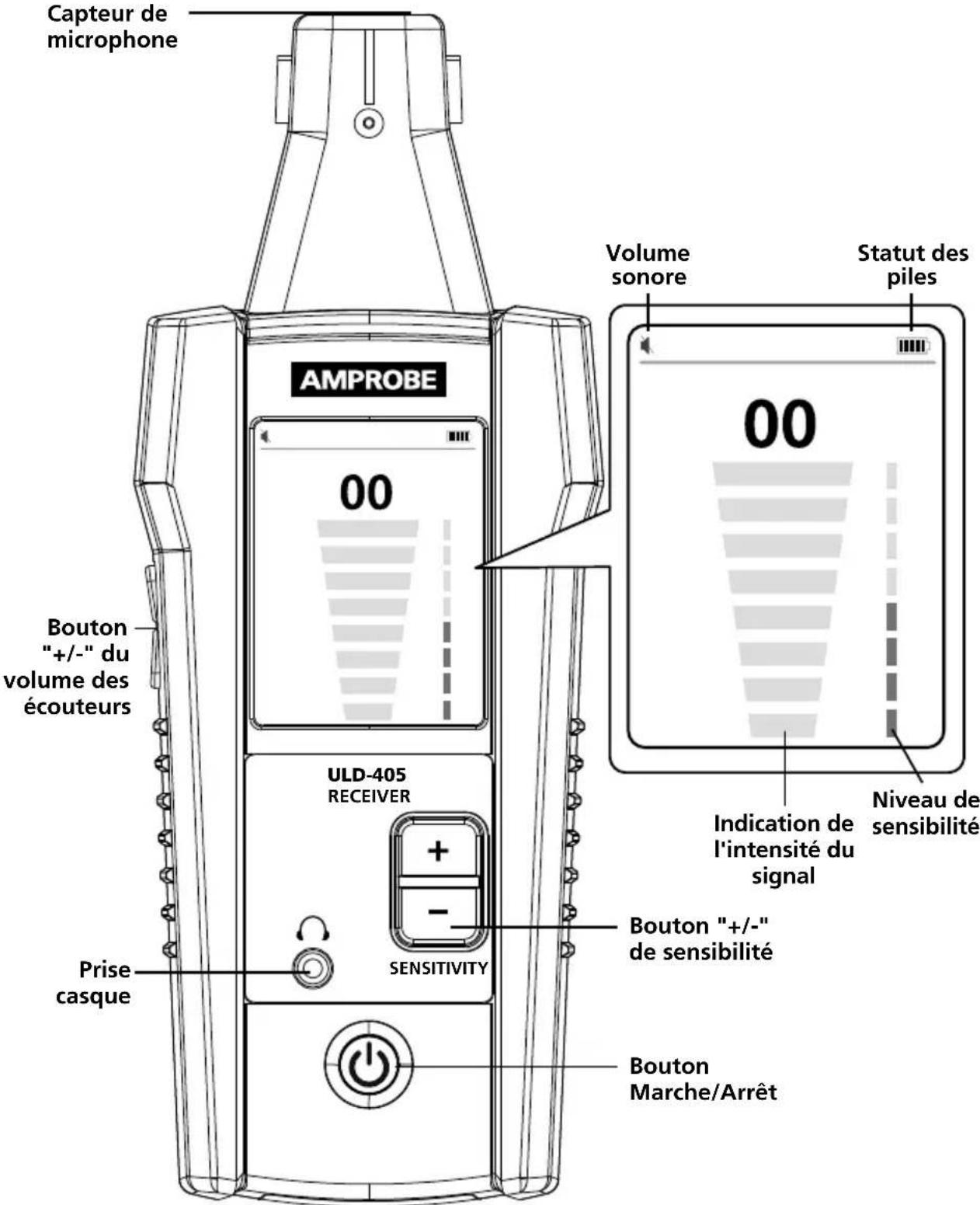

RECEIVER SENSITIVITY ULD-405 Volume sonore Capteur de microphone Bouton "+/-" de sensibilité Bouton "+/-" du volume des écouteurs Bouton Marche/Arrêt Indication de l'intensité du signal Niveau de sensibilité Prise casque Statut des piles Figure 3.2: Récepteur ULD-405

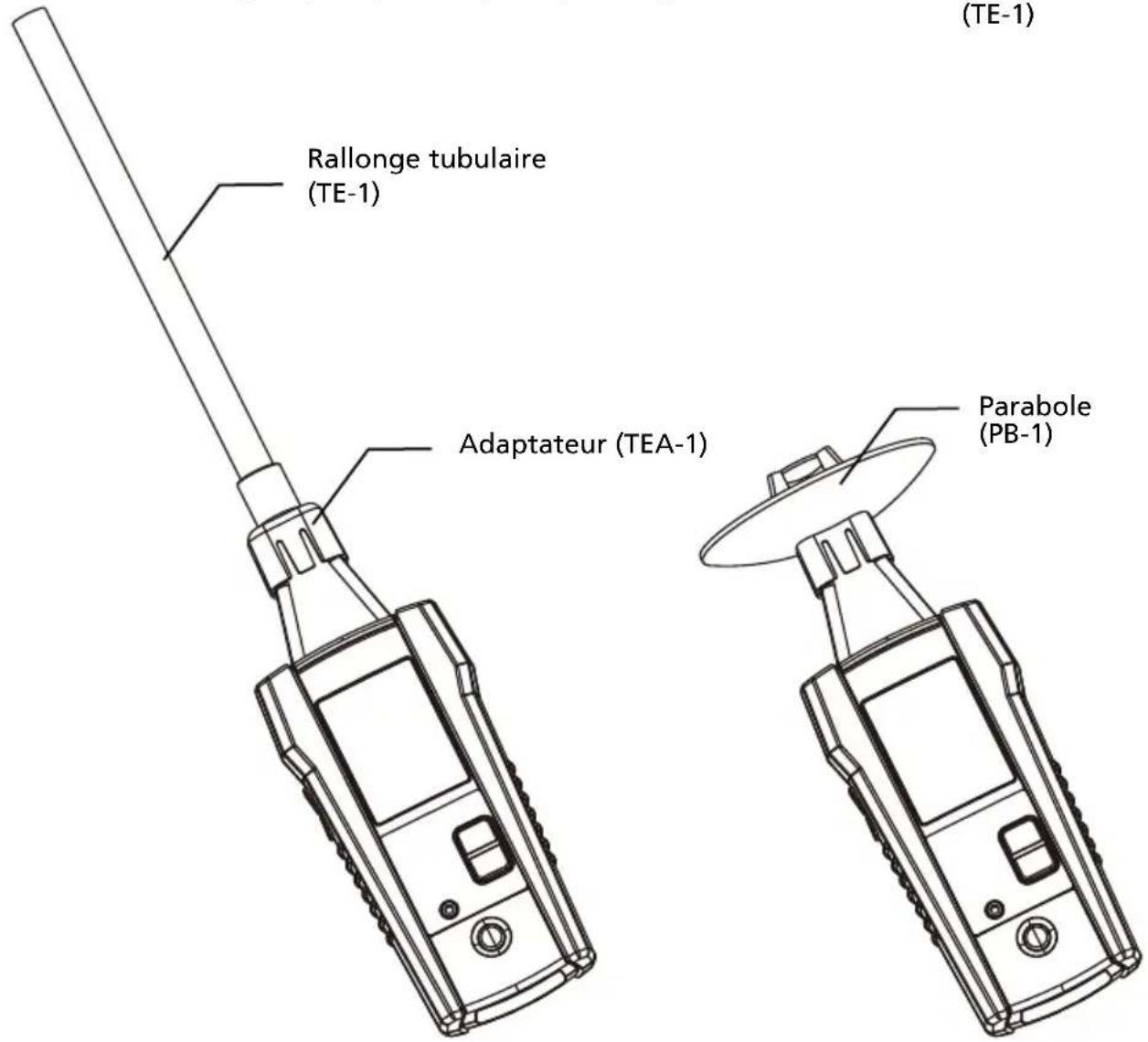

Le ULD-405 est livré avec des accessoires supplémentaires pour le récepteur qui sont utiles pour le repèrage des fuites. Branchez le casque dans le récepteur pour entendre la fuite et vérifier sa source (par exemple, un son de sifflement pour une fuite d'air ou tic-tac pour une décharge électrique). Utilisez l'accessoire Parabole lorsque le bruit de fond ambiant est assez élevé pour vous aider à diriger les ultrasons vers le capteur. Utilisez la rallonge tubulaire avec l'adaptateur pour atteindre les endroits difficiles d'accès. Remarque: Il n'y a pas de haut-parleur sur le récepteur. Sans le casque, vous n'entendez aucun bruit. Parabole (PB-1) Adaptateur (TEA-1) Rallonge tubulaire (TE-1) Rallonge tubulaire (TE-1) Adaptateur (TEA-1) Parabole (PB-1) Figure 3.3: Accessoires du ULD-4057

4.1 Utilisation du récepteur du détecteur de fuites à ultrasons ULD-405

1. Allumez le récepteur et branchez le casque dans la prise jack à l'avant du récepteur.

Tous les types de casque avec une fiche jack 3,5 mm sont compatibles.

2. Avant d'aller vers la zone cible, appuyez sur les boutons de sensibilité "+" ou "-"

pour régler la sensibilité de l'intensité du signal au niveau le plus élevé tant que l'histogramme affiche 0 ou une valeur proche de 0. Si l'intensité du signal ne peut pas être réglée vers le bas et que l'écran LCD affiche toujours la valeur maximale indépendamment des réglages de sensibilité, appuyez sur le bouton Filtre*.

3. Balayez la zone cible avec le capteur à microphone.

4. Plus vous vous rapprochez de la source de la fuite, des vibrations ou de la décharge

électrique, plus le signal deviendra fort. Ceci sera indiqué sur un écran avec un nombre croissant d'intensité du signal et le niveau de l'histogramme.

5. L'histogramme est qu'une mesure relative, donc lorsque l'intensité du signal atteint

le maximum, réduisez la sensibilité en appuyant sur le bouton "-" jusqu'à ce que l'intensité du signal affiché soit inférieure à 75. Répétez ce processus jusqu'à ce que vous ayez isolé la source de l'ultrason.

6. Le son audible avec le casque aidera à vérifier le type de la fuite, par exemple un

sifflement pour une fuite d'air ou tic-tac pour une décharge électrique. L'écran du récepteur uniquement ne fournit pas une indication du type de la fuite. Remarque:

• Pour les environnements avec un bruit de fond ambiant est assez élevé, utilisez la Parabole (PB-1) pour diriger les ultrasons vers le capteur.

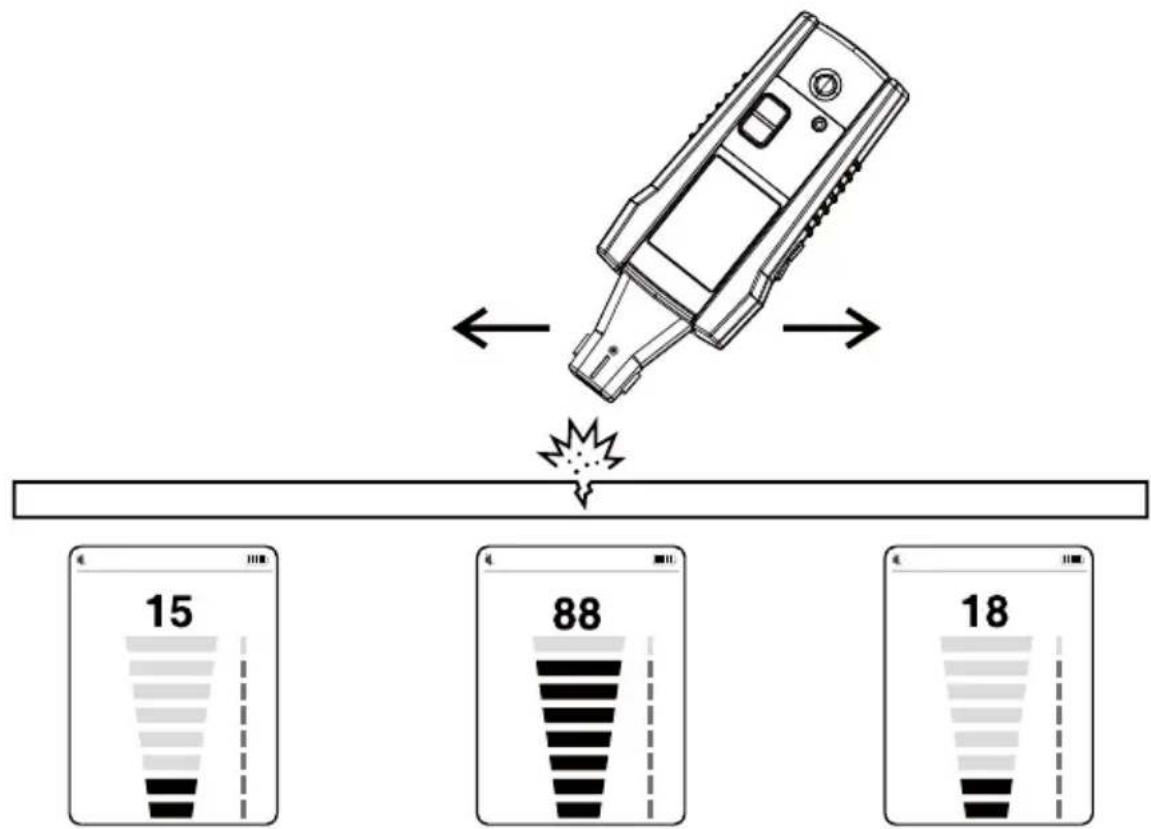

• Pour les endroits où vous ne pouvez pas pointer le récepteur directement vers la fuite, vous pouvez utiliser la rallonge tubulaire (TE-1 avec l'adaptateur TEA-1). Figure 4.1 : Utilisation du récepteur pour détecter une fuite

4. PRINCIPALES APPLICATIONS8

5.1 Remplacement des piles du récepteur

Le ULD-405 utilise quatre piles AA 1,5 V (LR6) (fournies). Pour remplacer les piles, procédez comme suit :

1. Assurez-vous que le récepteur est éteint.

2. Utilisez un tournevis pour dévisser la vis imperdable.

3. Retirez le couvercle des piles.

4. Remplacez la pile comme indiqué en Figure 5.1. Suivez les polarités affichées dans le

compartiment de la pile.

5. Remettez le couvercle des piles et fixez-le avec la vis fournie.

Figure 5.1: Changer les piles du récepteur

La seule maintenance requise par le ULD-405 est l'inspection et le nettoyage. Essuyez régulièrement l'extérieur avec une solution neutre d'eau et de détergent. Appliquer en petite quantité avec un chiffon doux et laisser sécher complètement avant utilisation. Ne pas utiliser d'hydrocarbures aromatiques, d'essence ou de solvants chlorés pour le nettoyage.

Caractéristiques ULD-405 Réglage sensibilité Oui Paramètres du volume Oui Prise des écouteurs Oui (compatible avec les prises jack 3,5 mm audio) Taille de l'écran LCD 2,5po (6,35cm) Dimensions de l’écran 1,45 x 1,93 po (36,72 x 48,96 mm) Résolution de l'affichage 240(RVB) x 320 pixels Type d'écran TFT-LCD (262 K) Couleur d'affichage Authentique, 16bits/couleur Plage de fréquences 20 kHz à 90 kHz Alimentation 4 x piles alcalines AA de 1,5 V (LR6) Consommation électrique (type) 75 mA Durée de vie des piles (normale) 105 heures (alcaline) Indicateur de pile faible Fonction APO 60 minutes en mode veille Poids Environ 0,235 kg Dimensions 7,547 x 2,984 x 1,791 in (183 x 75 x 43 mm) Température de fonctionnement -4 °F à 122 °F (-20 °C à 50 °C) Température de stockage -4 °F à 158 °F (-20 °C à 70 °C) Humidité de fonctionnement < 80% HR Degré de pollution 2 Protection IP40 Certifications Compatibilité électromagnétique (EMC) EN 61326-1 Corée (KCC) : Équipement de classe A (Équipement de diffusion et de communication industriel) [1] [1] Ce produit respecte les exigences pour les équipements à ondes électromagnétiques industriels (Classe A) et le vendeur ou l'utilisateur doivent en tenir compte. Cet équipement est destiné à être utilisé dans des environnements professionnels et ne doit pas être utilisé à domicile.
