MODE D'EMPLOI PDMD301 Power Dynamics

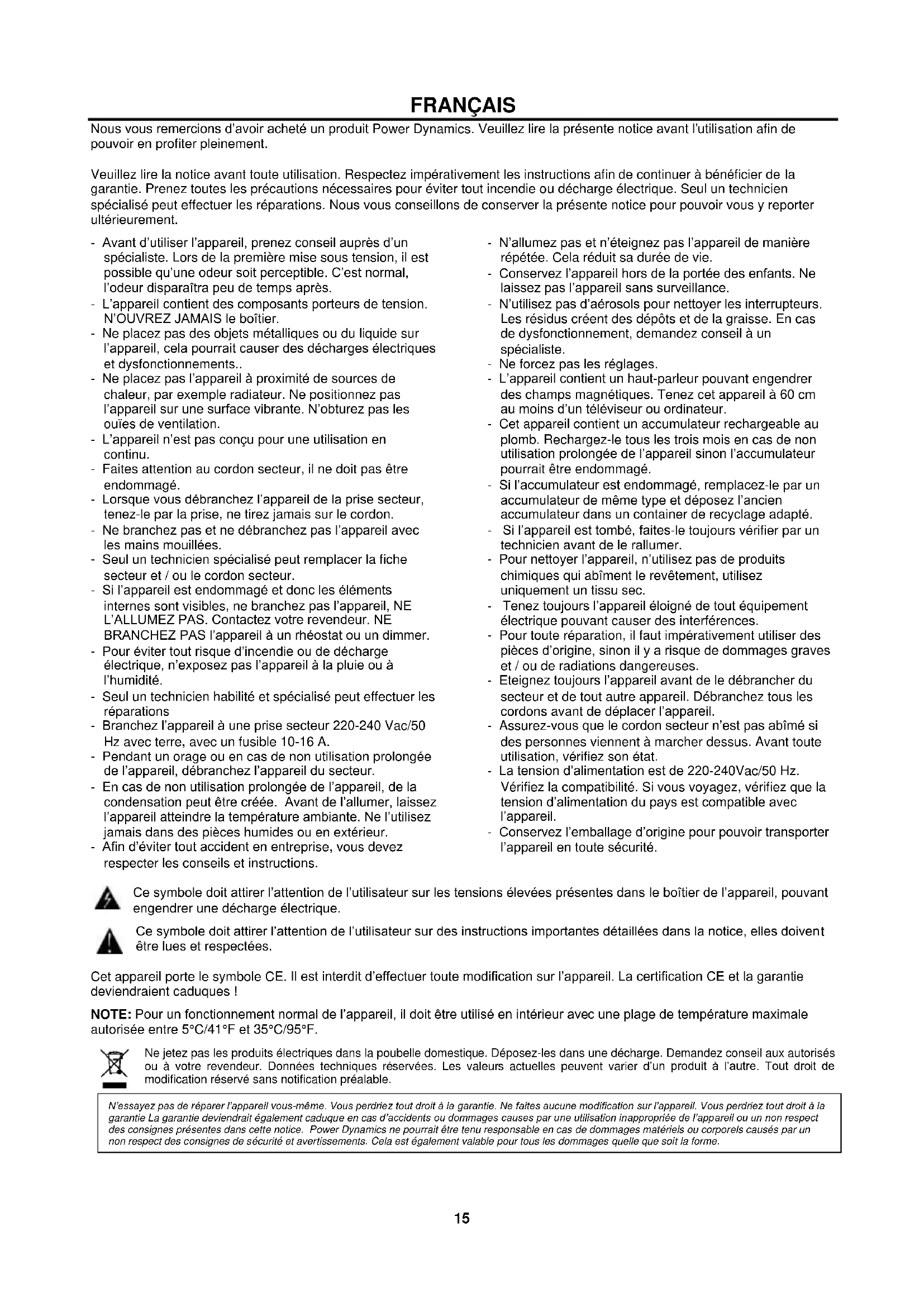

sobrecarga (22) responde a la señal seleccionada para la función de monitor. Utilice el control de monitor (21) para ajustar el volumen.15 FRANÇAIS Nous vous remercions d’avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après. - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements.. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ne forcez pas les réglages. - L’appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d’un téléviseur ou ordinateur. - Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l’appareil sinon l’accumulateur pourrait être endommagé. - Si l’accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l’ancien accumulateur dans un container de recyclage adapté. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de modification réservé sans notification préalable.

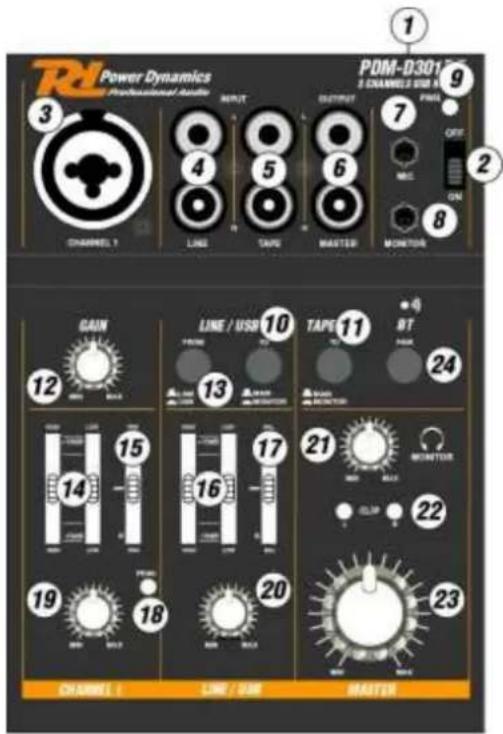

N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.16 PRESENTATION

1. Port USB type B (5 V / 500 mA)

2. Interrupteur Power ON/OFF

- XLR avec alimentation fantôme +18 V pour micro - Jack 6,35 (1/4”) pour entrée ligne

4. Entrées ligne RCA

7. Entrée micro jack 3,5

10. Sélecteur ; envoie le signal LINE /USB vers Main (haut) ou Monitor

11. Sélecteur Tape vers la sortie Main/Monitor

12. Réglage de Gain canal 1

13. Sélecteur signal d'entrée de Line (haut) ou USB (bas)

14. Egaliseur 2 voies canal 1

15. Réglage de panoramique

16. Egaliseur 2 voies canal USB/LINE

17. Réglage de Balance

19. Réglage niveau canal 1

20. Réglage niveau canal USB/LINE

21. Réglage niveau monitor / casque

24. Appairage BT pour un streaming audio avec témoin LED (172.603

uniquement) MIXEUR Avant d'effectuer les branchements et avant d'allumer, mettez toujours les réglages de sortie (21, 23) sur le minimum.

1. Branchez un microphone ou une source audio mono avec niveau de signal ligne à la prise combo MIC / LINE (3) sur le

canal mono : Reliez un microphone avec une prise XLR symétrique. Une alimentation fantôme +18 V est disponible à la prise XLR (pour un microphone à condensateur utilisant cette alimentation fantôme). Reliez un appareil avec niveau ligne (par exemple récepteur d'un système de micro sans fil) via une prise jack 6,35. Prise symétrique. Pour relier des appareils avec une sortie asymétrique, utilisez des fiches jack 6,35 2 pôles.

AVERTISSEMENT : Choisissez des cordons symétriques. N'utilisez pas de cordons asymétriques. Lorsque

l'appareil est allumé, n'oubliez pas qu'il ne faut pas brancher de signal à niveau élevé à la prise XLR MIC In, l'appareil pourrait être endommagé. Via la prise XLR, une alimentation fantôme de +18 V est toujours présente.

2. Reliez une source audio stéréo avec niveau de signal ligne (par exemple lecteur CD) aux prises RCA (4/5) du canal

3. Reliez les prises RCA à la sortie Master pour un amplificateur ou un enregistreur.

4. Pour un monitoring, reliez un casque stéréo (impédance ≥ 8 Ω) ou l'amplificateur d'un petit système moniteur à la prise jack 3,5 stéréo MONITOR (8). 5. Pour allumer, utilisez l'interrupteur PWR (2) ; la LED ON (9) brille. Pour éteindre, déplacez à nouveau l'interrupteur.

FONCTIONNEMENT AVEC UN ORDINATEUR

Pour utiliser la table de mixage avec un ordinateur, vous pouvez utiliser le logiciel audio livré avec le système d'exploitation ou un logiciel audio installé en plus. Il existe sur Internet des logiciels gratuits pour la lecture / enregistrement audio. 1. Démarrez l'ordinateur. Reliez le port USB (1) à un port USB de l'ordinateur. L'ordinateur reconnaît la table de mixage allumée comme un appareil audio USB pour l'entrée audio et la sortie audio. 2. Appelez le programme de lecture / enregistrement et faites les réglages nécessaires pour la lecture audio via la table de mixage ou un enregistreur audio depuis la table de mixage. Si aucun enregistrement audio ou aucune lecture n'est possible, vérifiez les réglages du système de l'ordinateur pour vérifier si l'interface USB a bien été sélectionnée comme entrée audio ou sortie audio.17 UTILISATION

AVERTISSEMENT : Ne réglez jamais le volume du système audio et du casque trop fort. Un volume

trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

1. Utilisez le bouton LINE / USB (13) pour sélectionner le signal d'entrée assigné au canal LINE/USB.

Note : Pour des enregistrements via le port USB, n'oubliez pas qu'il existe un risque de larsen si le signal d'enregistrement de l'ordinateur est assigné au canal LINE/USB comme signal d'entrée.

2. Pour le réglage de base, effectuez tout d'abord les réglages de :

- LEVEL (19, 20) sur le minimum - HIGH, LOW (14, 16), PAN (15) et BAL (17) sur la position médiane - GAIN (12) et MASTER (23) sur la position médiane Appliquez un signal audio sur le canal 1. Tournez le réglage LEVEL (19) jusqu'à ce que le signal audio soit audible ; vous pouvez régler la tonalité via les réglages HIGH et LOW (14). Si le réglage LEVEL est trop tourné, tournez le réglage GAIN (12) pour augmenter l'amplificateur d'entrée. Mais si la LED PEAK (18) brille pendant une longue période, tournez le réglage de Gain dans l'autre sens en conséquence. LA LED PEAK ne devrait briller brièvement que pour des pointes de signal. Tournez le réglage LEVEL du canal 1. Appliquez un signal audio au canal LINE/USB et tournez son réglage LEVEL (20) jusqu'à ce que la tonalité puisse être réglée avec les réglages HIGH et LOW (16).

3. Une fois le réglage de base effectué, utilisez les réglages LEVEL pour mixer les signaux des canaux 1 et LINE/USB

dans le rapport de volume souhaité ou pour faire un fondu-enchaîné. Si un canal n'est pas utilisé, mettez toujours son réglage LEVEL sur le minimum.

4. Pour le canal 1, utilisez le réglage PAN (15) pour placer le signal mono dans la somme stéréo. Pour le canal

LINE/USB, utilisez le réglage BAL (17) pour régler la balance du signal stéréo.

5. Pour ajouter le signal de l'entrée TAPE IN (5) au mix audio, appuyez sur la touche TAPE TO MAIN (11).

Note : Si un enregistrement est fait via la sortie MASTER (6), et en même temps est lu via l'entrée TAPE IN, assurez-vous que la touche TAPE TO MAIN n'est pas enfoncée. Sinon, il y aura du larsen.

6. Utilisez le réglage MASTER (23) pour régler le niveau du signal de sortie envoyé aux prises MASTER (6) et au port

USB (1). Si une des LEDS CLIP (2) brille, tournez le réglage MASTER dans l'autre sens ou tout autre réglage (19, 20) si besoin. Assurez-vous que la touche TAPE TO MAIN / MONITOR (11) n'est pas enfoncée pour que les LEDs CLIP puissent réagir selon le signal de sortie.

7. Utilisez la touche TAPE TO MAIN/MONITOR (11) pour sélectionner le signal assigné à la sortie MONITOR (8). Les
