MODE D'EMPLOI MILENCO AERO3 DOMETIC
Détaillant/Installateur qualifié
INSTRUCTIONS
D'INSTALLATION

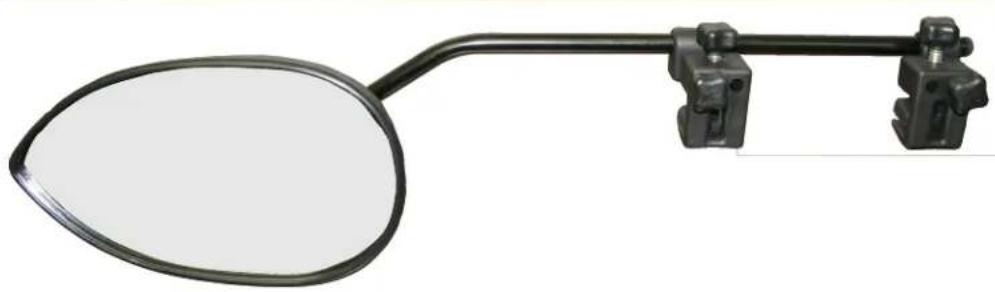

RÉTROVISEUR AERO WIDE MILENCO POUR REMORQUAGE
DM-1899
DM-2899

Lire ces instructions attentivement et les LAISSER avec ce produit.

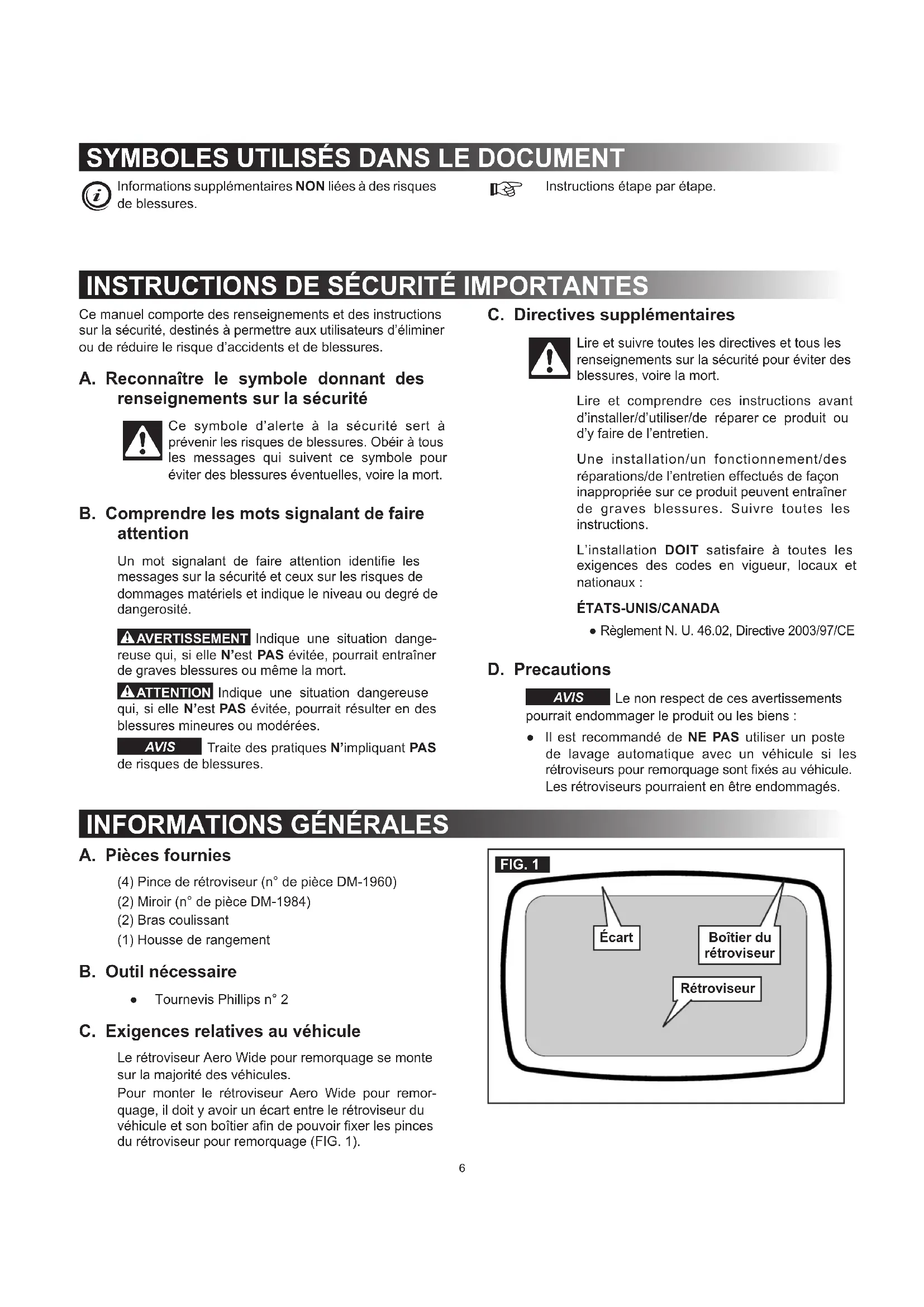

SYMBOLES UTILISÉS DANS LE DOCUMENT

Informations supplémentaires NON liées à des risques de blessures.

Instructions étape par étape.
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
Ce manuel comporte des renseignements et des instructions sur la sécurité, destinés à permettre aux utilisateurs d'éliminer ou de réduire le risque d'accidents et de blessures.
A. Reconnaître le symbole donnant des renseignements sur la sécurité

Ce symbole d'alerte à la sécurité sert à prévenir les risques de blessures. Obéir à tous les messages qui suivent ce symbole pour éviter des blessures éventuelles, voire la mort.
B. Comprendre les mots signalant de faire attention
Un mot signalant de faire attention identifie les messages sur la sécurité et ceux sur les risques de dommages matériels et indique le niveau ou degré de dangerosité.
⚠ AVERTISSEMENT Indique une situation dangereuse qui, si elle N'est PAS évitée, pourrait entraîner de graves blessures ou même la mort.
⚠ ATTENTION Indique une situation dangereuse qui, si elle N'est PAS évitée, pourrait résulter en des blessures mineures ou modérées.
AVIS Traite des pratiques N'impliquant PAS de risques de blessures.
C. Directives supplémentaires

Lire et suivre toutes les directives et tous les renseignements sur la sécurité pour éviter des blessures, voire la mort.
Lire et comprendre ces instructions avant d'installer/d'utiliser/de réparer ce produit ou d'y faire de l'entretien.
Une installation/un fonctionnement/des réparations/de l'entretien effectués de façon inappropriée sur ce produit peuvent entraîner de graves blessures. Suivre toutes les instructions.
L'installation DOIT satisfaire à toutes les exigences des codes en vigueur, locaux et nationaux :
ÉTATS-UNIS/CANADA
• Règlement N. U. 46.02, Directive 2003/97/CE
D. Precautions
AVIS
Le non respect de ces avertissements
pourrait endommager le produit ou les biens :
- Il est recommandé de NE PAS utiliser un poste de lavage automatique avec un véhicule si les rétroviseurs pour remorquage sont fixés au véhicule. Les rétroviseurs pourraient en être endommagés.
INFORMATIONS GÉNÉRALES
A. Pièces fournies
(4) Pince de rétroviseur (n° de pièce DM-1960)
(2) Miroir (n° de pièce DM-1984)
(2) Bras coulissant
(1) Housse de rangement
B. Outil nécessaire
• Tournevis Phillips n° 2
C. Exigences relatives au véhicule
Le rétroviseur Aero Wide pour remorquage se monte sur la majorité des véhicules.

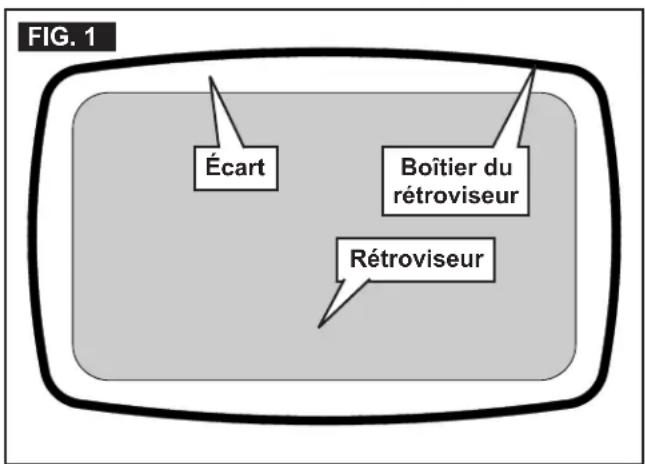

Pour monter le rétroviseur Aero Wide pour remorquage, il doit y avoir un écart entre le rétroviseur du véhicule et son boîtier afin de pouvoir fixer les pinces du rétroviseur pour remorquage (FIG. 1).
A. Assemblage du rétroviseur

- Installer le miroir sur le bras.

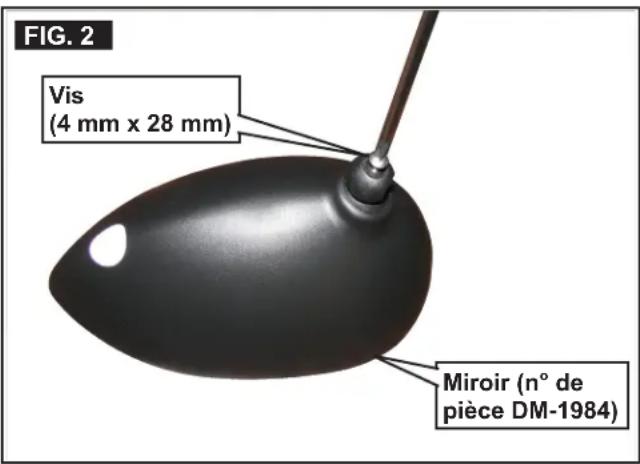

a. À l'aide d'un tournevis Phillips n° 2, retirer la vis à tête bombée (4 mm x 28 mm) de la rotule du miroir (FIG. 2).


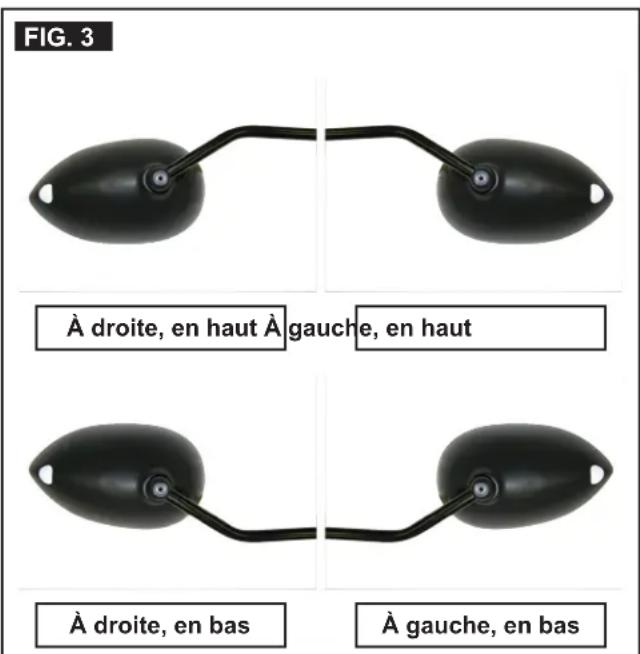

FIG. 2 Vis (4 mm x 28 mm) Miroir (n° de pièce DM-1984)b. Coulisser la partie courte du bras dans le trou de la rotule du miroir, en alignant le trou transversal du bras avec celui destiné à la vis. Choisir la position voulue du bras (à droite, à gauche, etc.) (FIG. 3).
REMARQUE : Pour passer de la droite à la gauche et de la gauche à la droite, il suffit de tourner le bras sur 180° au niveau de la rotule.

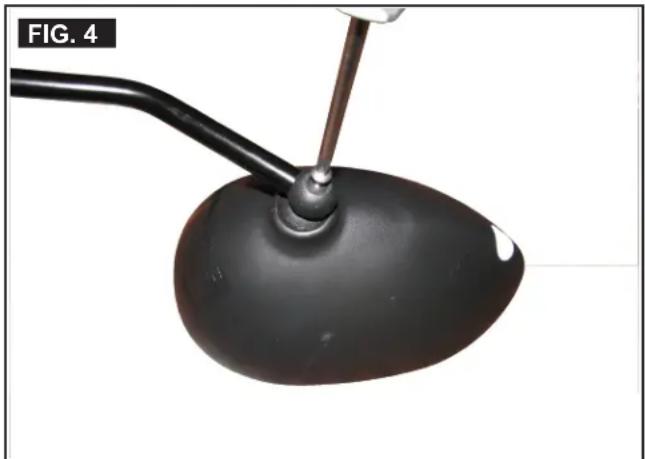

c. Installer la vis dans la rotule et la serrer à la main à l'aide d'un tournevis Phillips n° 2, ce qui fixe le bras au miroir (FIG. 4).

- Répéter les étapes a. à c. pour l'autre rétroviseur.
B. Installation du rétroviseur
Le rétroviseur Aero Wide pour remorquage peut être installé au-dessus ou en dessous du rétroviseur du véhicule, selon ce qui est le plus approprié. Sur certains véhicules, ce montage ne peut se faire qu'au-dessus ou en dessous du rétroviseur du véhicule (FIG. 3).

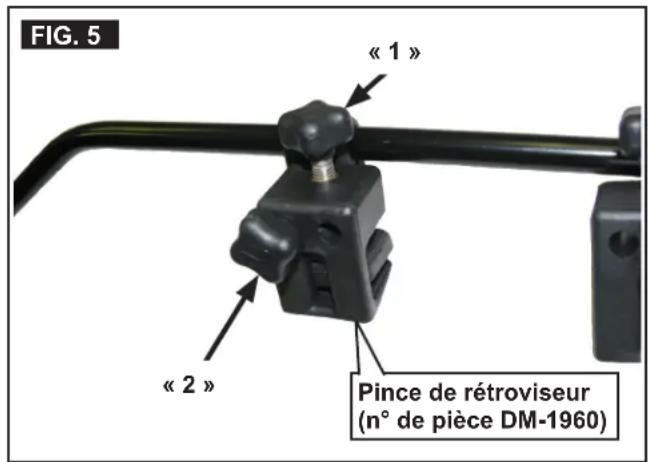

- Desserrer les vis à ailettes (« 2 ») et retirer les pinces du bras coulissant (FIG. 5).
Desserrer les vis à ailettes (« 1 ») (FIG. 5).
-
Monter les 2 pinces sur le rétroviseur, en coulissant le « pied » des pinces entre le rétroviseur du véhicule et son boîtier (FIG. 6).

Coulisser les pinces aussi profondément que possible pour un contact maximal.
INSTALLATION


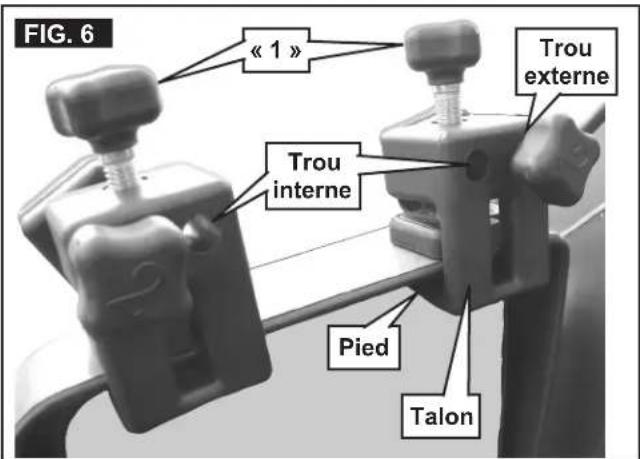

FIG. 6 « 1 » Trou interne Trou externe Pied Talon- Écarter les pinces de 5 à 10 cm (2 à 4 pouces), en plaçant les pinces du bras dans les trous externes (FIG. 6).
- Serrer les vis à ailettes (« 1 ») à la main, en poussant le talon des pinces contre le rétroviseur du véhicule (FIG. 6).
AVIS NE PAS se servir d'outils pour serrer les vis à ailettes. Cela pourrait endommager le boîtier du rétroviseur du véhicule.
AVIS Le non respect des instructions suivantes en fixant le rétroviseur avec les pinces sur le bras, pourrait entraîner la perte du rétroviseur.

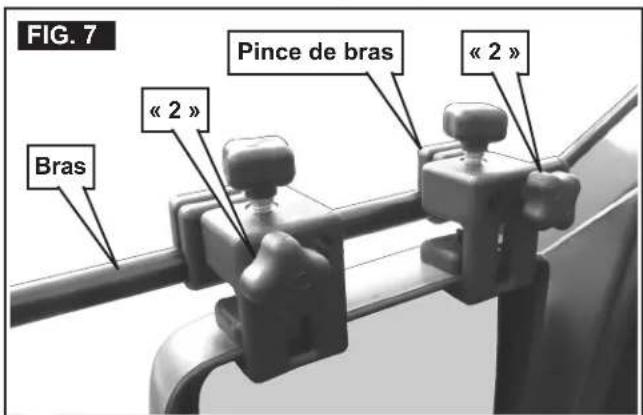

- Choisir la hauteur et l'angle voulus du bras et coulisser le bras dans les pinces. Les 2 pinces du bras peuvent se placer vers le haut ou vers le bas, ce qui permet de monter le bras à l'une des quatre positions possibles, en haut, en bas et dans le cas de véhicules à rétroviseurs coniques, il est possible d'ajuster le bras en positionnant une pince vers le bas et l'autre pince, vers le haut. Serrer les vis à ailettes (« 2 »), pour immobiliser les pinces sur l'arbre coulissant (FIG. 7).
- Pour ajuster le rétroviseur. Il est recommandé qu'une personne se place au volant pour donner des indications, permettant à l'autre personne de faire les réglages nécessaires.

REMARQUE : Faire pivoter le rétroviseur afin que le bord le plus long se trouve du côté véhicule, et le réflecteur, vers l'extérieur.
C. Dépose

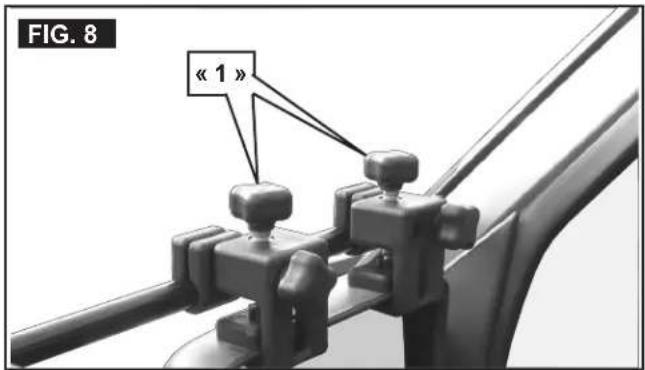

- Pour retirer les rétroviseurs pour remorquage, desserrer les vis à ailettes (« 1 ») (FIG. 8).
D. Remplacement de patin Aero DM-1953

- Desserrer les vis à ailettes (« 1 ») et retirer le rétroviseur et les composants du véhicule (FIG. 8).
- Dévisser les vis à ailettes (« 1 ») suffisamment pour permettre la dépose du patin Aero DM-1953.

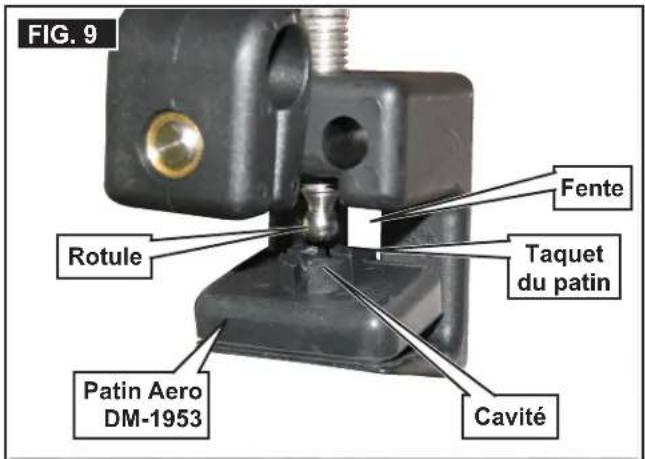

- Extraire le patin de l'extrémité à rotule de la vis à ailettes (FIG. 9).
- Installer le patin de rechange sur la pince en alignant le taquet du patin avec la fente du boîtier de la pince et en alignant la cavité du patin avec la rotule de la vis à ailettes (FIG. 9).
- Loger le patin sur la rotule.

REMARQUE : Il est possible de serrer la vis à ailettes (« 1 ») jusqu'à ce que la rotule s'enclenche dans la cavité du patin.
