MANUAL DE USUARIO MILENCO AERO3 DOMETIC

LUGARES DE DISTRIBUCIÓN

ANOTE ESTA INFORMACIÓN PARA REFERENCIA

FUTURA: Número de modelo Número de serie Fecha de compra Vendedor/Instalador calicado INSTRUCCIONES

C. Instrucciones adicionales Lea y siga toda la información e instrucciones sobre seguridad para evitar una posible lesión o la muerte. Lea y comprenda estas instrucciones antes de [instalar, usar, reparar o efectuar mantenimiento a] este producto. La [instalación, operación, reparación o mantenimiento] incorrecto de este producto puede causar una lesión grave. Siga todas las instrucciones. La instalación DEBE cumplir con todos los códigos locales y nacionales aplicables, incluyendo la última edición de la siguiente norma:

● UN 46.02, Directiva 2003/97 CE D. Precauciones El incumplimiento de los siguientes avisos puede causar daño al producto o daños materiales: ● Se recomienda NO lavar el vehículo en un centro de lavado automático de automóviles con los espejos retrovisores instalados. Se puede causar daño a los espejos retrovisores. Este manual contiene información e instrucciones de seguridad destinadas a eliminar o reducir el riesgo de accidentes y lesiones. A. Reconozca el símbolo de información sobre de seguridad Este es el símbolo de alerta de seguridad. Se usa para advertirle sobre riesgos que posiblemente pueden causar una lesión física. Obedezca todos los mensajes de seguridad que acompañan este símbolo para evitar una posible lesión o muerte. B. Signicado de las palabras de alerta Una palabra de alerta identicará mensajes de seguridad y mensajes de daños materiales e indicará el grado o nivel de gravedad de los riesgos. indica una situación peligrosa, la cual si NO se evita, puede causar la muerte o una lesión grave. indica una situación peligrosa, la cual si NO se evita, puede causar una lesión menor o moderada. se usa para informar sobre prácticas NO relacionadas con lesiones físicas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

SÍMBOLOS DEL DOCUMENTO

Indica información adicional NO relacionada con lesiones físicas. Indica instrucciones paso por paso.

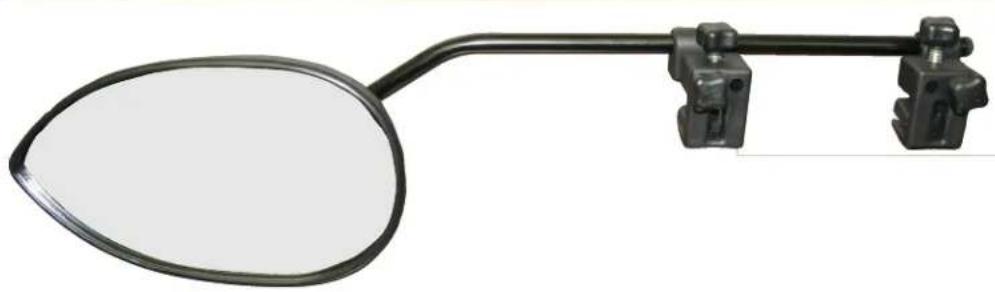

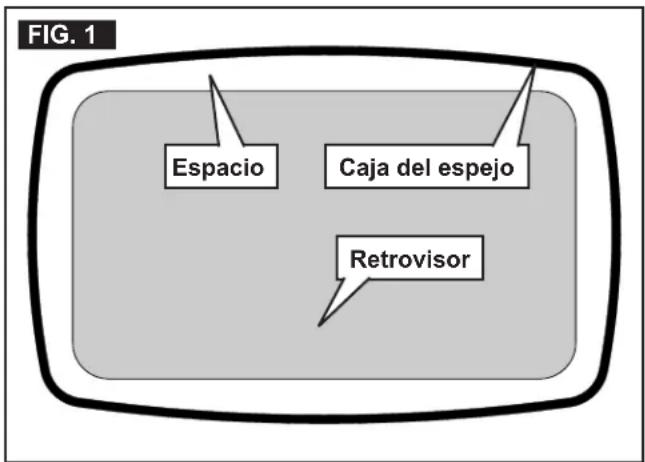

A. Piezas suministradas (4) Abrazaderas del retrovisor (Pieza No. DM-1960) (2) Espejos (Pieza No. DM-1984) (2) Brazos deslizables (1) Bolsa de almacenamiento B. Herramienta necesaria ● Destornillador Phillips (#2) C. Requerimientos del vehículo El retrovisor Aero Wide para remolque es adecuado para la mayoría de los vehículos. Para instalar el retrovisor Aero Wide para remolque, debe haber un espacio entre el espejo del vehículo y la caja del espejo para poder instalar las abrazaderas del retrovisor para remolque. Ver (FIG. 1). FIG. 1 Espacio Caja del espejo Retrovisor11 INSTALACIÓN A. Montaje del retrovisor

1. Instale la cabeza del espejo en el brazo.

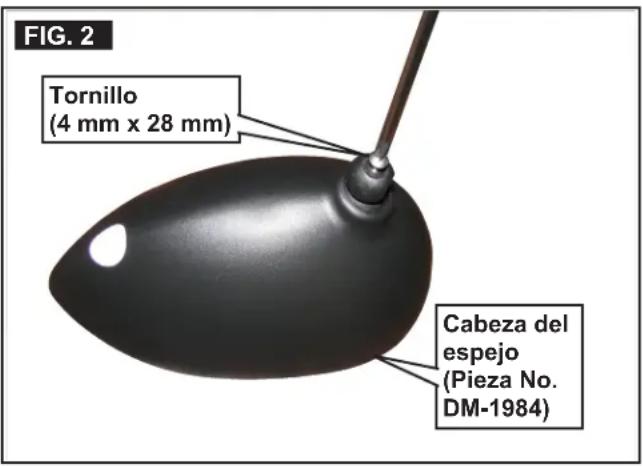

a. Usando un destornillador Phillips #2, retire el tornillo de cabeza segmentada (4 mm x 28 mm) de la rótula de la cabeza del espejo. Ver (FIG. 2). FIG. 2 Cabeza del espejo (Pieza No. DM-1984) Tornillo (4 mm x 28 mm) b. Inserte el extremo corto del brazo en el agujero de la rótula del espejo, alineando el agujero transversal del brazo con el agujero del tornillo de la rótula de la cabeza del espejo. Seleccione la posición deseada del brazo (a la derecha, a la izquierda, etc.). Ver (FIG. 3).

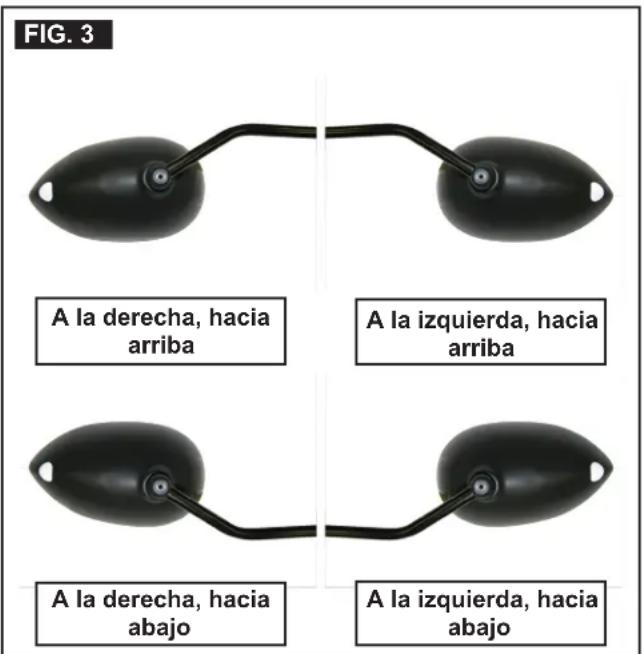

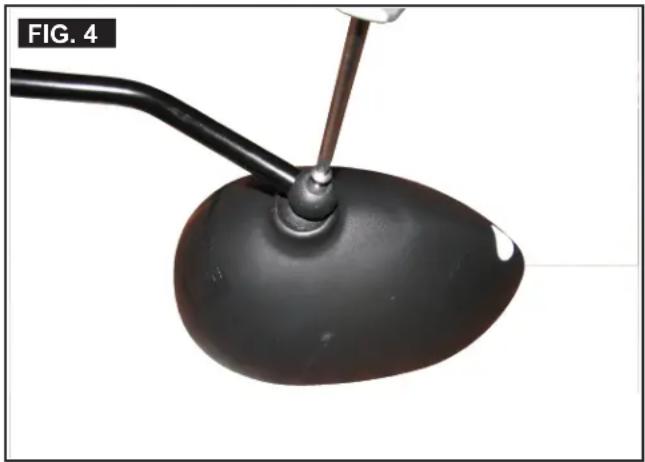

FIG. 3 A la derecha, hacia arriba A la izquierda, hacia arriba A la derecha, hacia abajo A la izquierda, hacia abajo NOTA: Para cambiar de la derecha a la izquierda y viceversa, gire el brazo en la rótula 180º. c. Instale el tornillo en la rótula de la cabeza del espejo y apriételo a mano con un destornillador Phillips #2, asegurando así la cabeza del espejo en el brazo. Ver (FIG. 4). FIG. 4

2. Repita desde el paso (a) hasta el paso (c) para

el otro espejo. B. Instalación del retrovisor El retrovisor Aero Wide para remolque puede ser instalado arriba o debajo del espejo del vehículo, lo que más convenga a su situación. En algunos vehículos, puede que calce solamente arriba o abajo del espejo del vehículo. Ver (FIG. 3).

1. Aoje los tornillos de mariposa (tornillo “2”) y retire

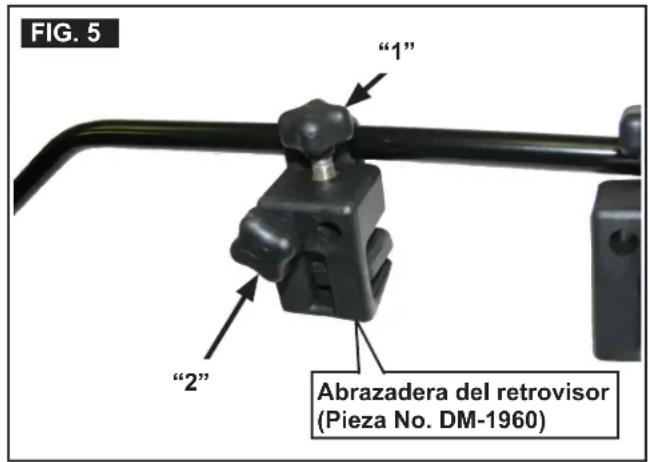

del brazo deslizable las abrazaderas del espejo. Ver (FIG. 5). FIG. 5 “2” “1” Abrazadera del retrovisor (Pieza No. DM-1960)

3. Instale las (2) abrazaderas en el espejo del

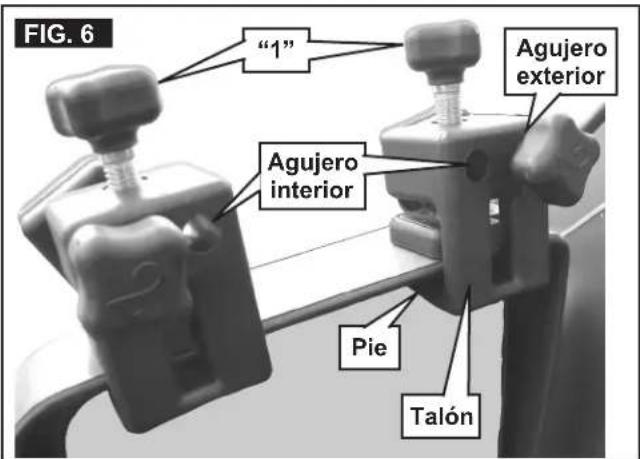

vehículo, deslizando el “pie” de las abrazaderas entre el espejo del vehículo y la caja del espejo. Ver (FIG. 6). Deslice las abrazaderas tanto como sea posible para que haya un máximo contacto.12 INSTALACIÓN FIG. 6 Pie “1” Talón Agujero interior Agujero exterior

4. Coloque las abrazaderas del espejo con una

separación aproximada de 2" a 4" con las abrazaderas de la barra en la posición del agujero exterior. Ver (FIG. 6).

5. Apriete a mano los tornillos de mariposa (tornillo

“1”), oprimiendo el talón de las abrazaderas contra el espejo del vehículo. Ver (FIG. 6). NO use herramientas para apretar los tornillos de mariposa, pues puede dañar la caja del espejo del vehículo. El incumplimiento de las instrucciones siguientes, instalando el espejo con las abrazaderas en el brazo, puede causar la pérdida del espejo

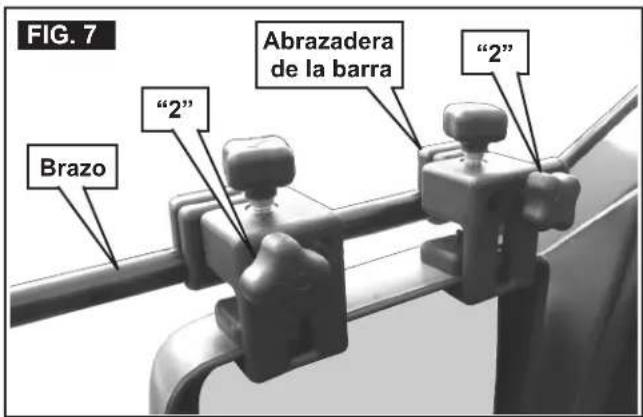

6. Seleccione la posición y ángulo deseado del

brazo y deslice el brazo en las abrazaderas. Las (2) abrazaderas de la barra pueden ser colocadas hacia arriba o hacia abajo, por lo tanto, el brazo se puede instalar en una de cuatro posiciones, alto, bajo y para vehículos con espejos cónicos, es posible nivelar el brazo colocando una abrazadera de la barra hacia abajo y la otra hacia arriba. Apriete los tornillos de mariposa (tornillo “2”), asegurando la posición de la abrazadera del espejo en el brazo deslizable. Ver (FIG. 7). FIG. 7 “2” “2” Brazo Abrazadera de la barra

7. Repita desde el paso (1) al (6) para el otro retrovisor.

8. Para ajustar el retrovisor, se recomienda que una

persona se siente en el asiento del conductor y dé instrucciones a otra persona para que haga los ajustes necesarios. NOTA: Gire el espejo de modo que la “punta” quede alejada del vehículo, con el reector hacia afuera. C. Desmontaje

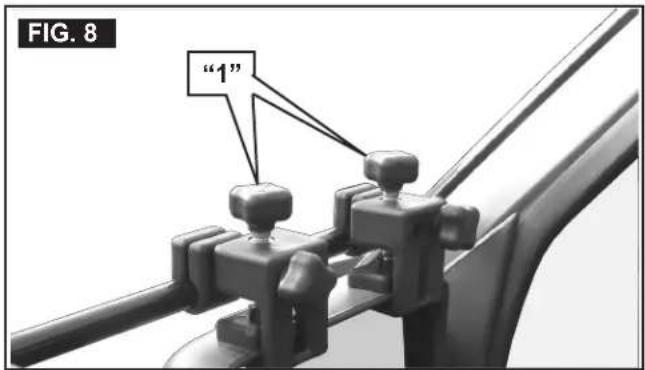

1. Para retirar los retrovisores para remolque del

vehículo, aoje los tornillos de mariposa (tornillo “1”), que permiten el desmontaje. Ver (FIG. 8). FIG. 8 “1”

2. Guarde los espejos en la bolsa de almacenamiento.

D. Reemplazo del bloque de soporte Aero DM-1953

Aoje los tornillos de mariposa (tornillo “1”) y retire del vehículo el espejo y los componentes. Ver (FIG. 8).

2. Destornille los tornillos de mariposa (tornillo “1”)

lo suciente como para desmontar el bloque de soporte Aero DM-1953.

3. Extraiga el bloque tomándolo del extremo esférico

del tornillo de mariposa. Ver (FIG. 9).

4. Instale el bloque de soporte de repuesto en la

abrazadera, alineando la pestaña del bloque de soporte con la ranura en la caja de la abrazadera y alineando la rótula situada en la parte superior del bloque con el extremo esférico del tornillo de mariposa. Ver (FIG. 9).

5. Presione el bloque contra el tornillo de mariposa.

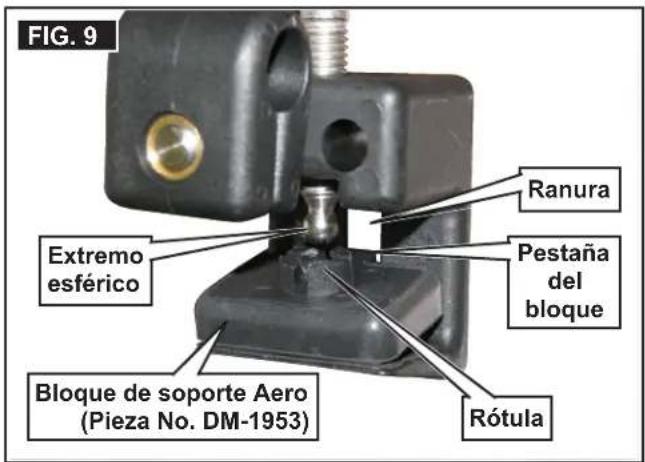

NOTA: Se recomienda apretar el tornillo de mariposa (tornillo “1”) hasta que el extremo esférico “entre a presión” en la rótula del bloque. FIG. 9 Ranura Pestaña del bloque Bloque de soporte Aero (Pieza No. DM-1953) Rótula Extremo esférico
