MODE D'EMPLOI DIVAtech D LN C24 FERROLI

Lire attentivement les avertissements contenus dans le present livre d'instructions
- Apos l'installation de la chaudière, l'installateur doit informer l'utiliseur sur son fonctionnement et lui remettre le précédent livre qui fait partie intégrante et essentielle du produit ; en outre , il doit être conservé avec soin pour toute consultation future
- L'installation et la manutention doivent être effectuées conformément aux normes en vigueur, selon les instructions du constructeur et par un personnel professionnel qualifié Toute opération sur les organes de réglage scellés est interdite
- Une installation incorrecte ou un entretien improuper peuvent entrainer des dommages à des personnes, à des animaux ou à des choses Le constructeur n'assume aucune responsabilité pour les dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non observance des instructions
- Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'almenation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus
- Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe S'adresser uniquement à un personnel professionnel qualifié Les évventuelles répartitions ou remplacements de composants devront être effectuels uniquement par le personnel professionnel qualifié en n'utilisant que des pièces de rechange d'origine La non observance de ce qui précise compromet les conditions de sécurité de l'appareil
Cet apparéil ne peut servir que dans le cadre des utilisations pour lesquelles il a été concu Tout autre usage doit être considéré comme impropré et donc dangereux
- Les éléments du conditionnement ne peuvent être laxés à la portée des enfants étant donné quils pourrait être la source potentielle de dangers
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorières ou mentalles sont réduites, ou des personnes dépourvues d'expérience ou des connaissances nécessaires, sauf si elles ont pu bénéficier, par l'intérémiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
- Mettre l'appareil et ses accessoires au rebut conformement aux normes en vigueur.
- Les images contenues dans ce manuel ne sont qu'une représentation simplifiée du produit Cette représentation peutenser de légères différences, non significatives, par rapport au produit

CE LE MARQUAGE CE>> ATTESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGENCES ESSENTIELLES DE L'ENSEMBLE DES DIRECTIVES QUI LEURS SONT APPLICABLES. LA DECLARATION CE DE CONFORMITE POT EET REDEMANDE AU FABRICANT.

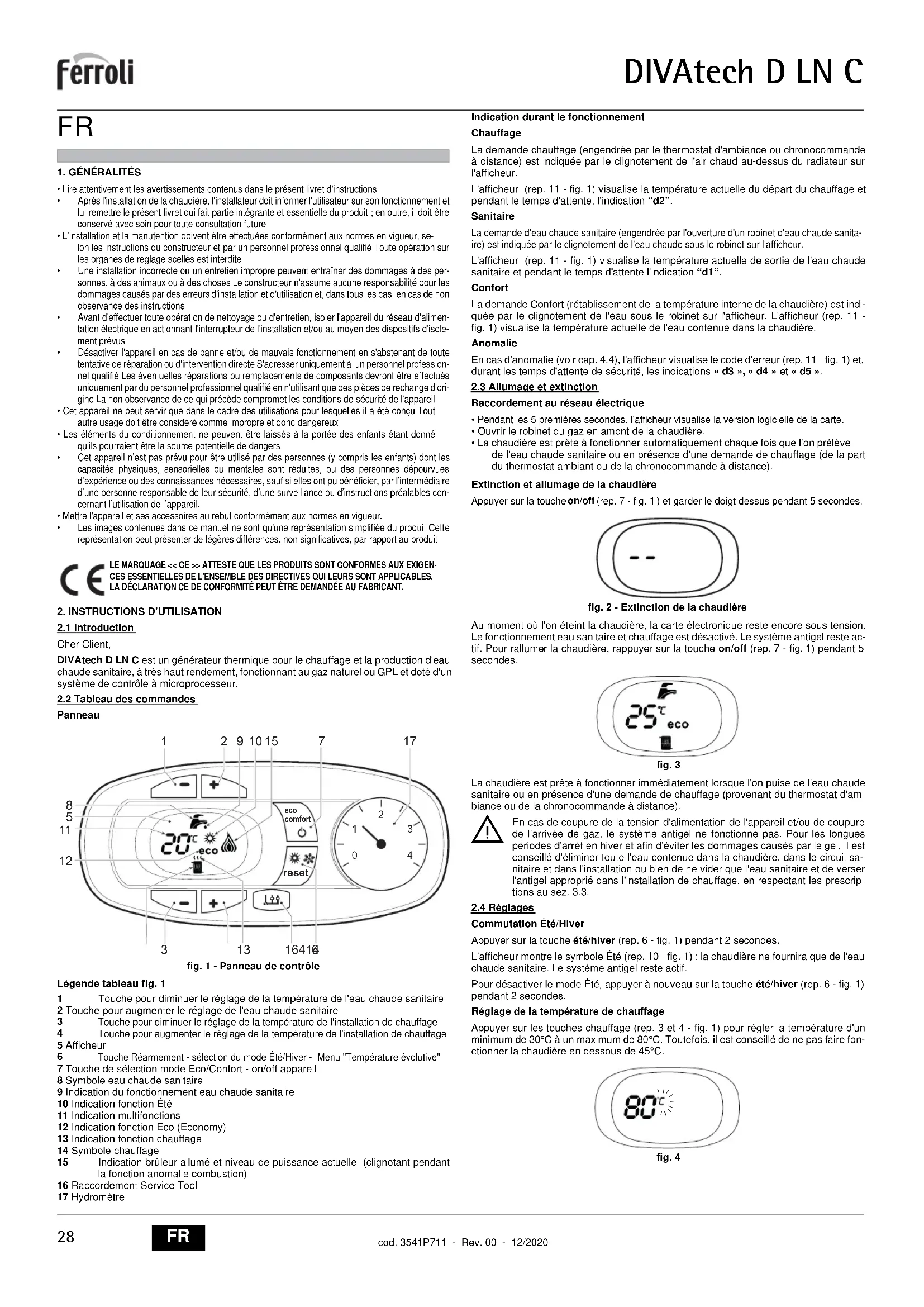

2. INSTRUCTIONS D'UTILISATION

2.1 Introduction

Cher Client,

DIVAtech D LN C est un générateur thermique pour le chauffage et la production d'eau chaude sanitaire, a très haut rendement, fonctionnant au gaz naturel ou GPL et doté d'un système de contrôle à microproceseur.

2.2 Tableau des commandes

Panneau

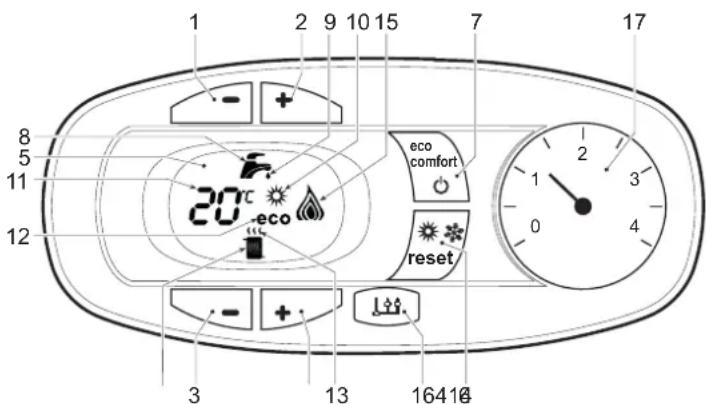

fig. 1 - Panneau de contrôle

Legende tableau fig. 1

1 Touche pour diminuer le reglage de la temperature de I'eau chaude sanitaire
2 Touche pour augmenter le réglage de l'eau chaude sanitaire
3 Touche pour diminuer le reglage de la tempereature de l'installation de chauffage
4 Touche pour augmenter le réglage de la température de l'installation de chauffage 5 Afficheur
6 Touche Rarmement - selection du mode Eté/Hiver - Menu "Temperature evolutive"
7 Touche de selection mode Eco/Comfort - on/off appeareil
8 Symbole eau chaude sanitaire
9 Indication du fonctionnement eau chaude sanitaire
10 Indication fonction Eté
11 Indication multifonctions
12 Indication fonction Eco (Economy)
13 Indication fonction chauffage
14 Symbole chauffage
15 Indication bruleur allumé et niveau de puissance actuelle (clignotant pendant la fonction anomalie combustion)
16 Raccordement Service Tool
17 Hydrometre

Indication durant le fonctionnement

Chauffage

La demande chauffage (engendree par le thermostat d'ambiance ou chronocommande à distance) est indiquée par le clignotement de l'air chaud au-dessus du radiateur sur l'afficheur.

L'afficheur (rep. 11 - fig. 1) visualise la tempéature actuelle du départ du chauffage et pendant le temps d'attente, l'indication "d2".

Sanitaire

La commande d'eau chaude sanitaire (engendree par I'ouverture d'un robinet d'eau chaude sanitaire) est indiquee par le clignotement de I'eau chaude sous le robinet sur I'afficheur.

L'afficheur (rep. 11 - fig. 1) visualise la tempéature actuelle de sortie de l'eau chaude sanitaire et pendant le temps d'attente l'indication "d1".

Comfort

La demande Comfort (rétablissement de la température interne de la chaudière) est indu- que par le clignotement de l'eau sous le robinet sur l'afficheur. L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.

Anomalie

En cas d'anomalie (voir cap. 4.4), l'afficheur visualise le code d'erreur (rep. 11 - fig. 1) et, durant les temps d'attente de sécurité, les indications « d3», « d4 » et « d5 »

2.3 Allumage et extinction

Raccordement au réseau électrique

• Pendant les 5 premières secondes, l'afficheur visualise la version logicielle de la carte.
  Ouvrir le robinet du qaz en amont de la chaudiere.
• La chaudière est préte à fonctionner automatiquement chaque fois que l'on prélieve de l'eau chaude sanitaire ou en présence d'une demande de chauffage (de la part du thermostat ambient ou de la chronocommande à distance).

Extinction et allumage de la chaudière

Appuyer sur la touche on/off (rep. 7 - fig. 1) et garder le doigt dessus pendant 5 secondes.

fig. 2 - Extinction de la chaudière

Au moment où l'on est eint la chaudière, la carte électronique reste encore sous tension. Le fonctionnement eau sanitaire et chauffage est déactivé. Le système antigel reste actif. Pour rallumer la chaudière, rappuyer sur la touche on/off (rep. 7 - fig. 1) pendant 5 secondes.

fig. 3

La chaudière est prete à fonctionner immidiatement lorsqu'on puise de l'eau chaude sanitaire ou en presence d'une demande de chauffage (provenant du thermostat d'am跨度 ou de la chronocommande a distance).

En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure de l'arrivee de gaz, le systeme antigel ne fonctionne pas. Pour les longues periodes d'arret en hiver et afin d'éviter les dommages causés par le gel, il est conseilé d'éliminer toute l'eau contentue dans la chaudière, dans le circuit sanitaire et dans l'installation ou bien de ne vider que l'eau sanitaire et de verser l'antigel approprié dans l'installation de chauffage, en respectant les prescriptions au sees. 3.3.

2.4 Reglages

Commutation Eté/Hiver

Appuyer sur la touche eté/hiver (rep. 6 - fig. 1) pendant 2 secondes.

L'afficheur montre le symbole Eté (rep. 10 - fig. 1) : la chaudière ne fournira que de l'eau chaude sanitaire. Le système antigel reste actif.

Pour désactiver le mode été, appuyer à nouveau sur la touche été/hiver (rep. 6 - fig. 1) pendant 2 secondes.

Réglage de la température de chauffage

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour regler la température d'un minimum de 30^ à un maximum de 80^ . Touteffectis, il est conseilé de ne pas faire fonctionner la chaudière en dessous de 45^ .

fig. 4

Réglage de la température d'eau chaude sanitaire

Appuyer sur les touches sanitere (rep. 1 et 2 - fig. 1) pour regler la temperature entre 40^ (minimum) et 55^ (maximum).

Réglage de la température ambiente (avec thermostat d'ambiance en option)

Programmer à l'aide du thermostat d'ambiance la température souhaite à l'intérieur des pieces. Si le thermostat d'ambiance n'est pas monté, la chaudière mainiendra l'installation à la température de consigne départ.

Régulation de la température ambiente (par chronocommande à distance en option)

Programmer à l'aide de la chronocommande à distance la température souhaitee à l'interieur des pieces. La chaudiere reglera la temperature dans le circuit d'eau de l'installation en fonction de la temperature ambiente demandee. Pour le fonctionnement par chronocommande a distance, se reporter au manuel d'utilisation spécifique.

L'appareil est doté d'une fonction qui garantit une vitesse élevée de début d'ECS et un comport optimal pour l'utilisateur. Lorsque le dispositif est en fonction (mode CONFORT), l'eau contentue dans la chaudière est maintainue en température, ce qui permet d'obtenir immeditatement l'eau chaude à la sortie de la chaudière, dés l'ouverture du robinet.

Le dispositif peut etre deactive par l'utiliseur (mode ECO) en appuyant sur la toucheeco/ comfort (7 - fig. 1).En mode ECO, l'afficheur acte le symbole ECO (rep. 12 - fig. 1). Pour activer le mode CONFORT, rappuyer sur la toucheeco/comfort (rep. 7 - fig. 1).

Température évolutive

Si la sonde extérieure (option) est montée, le système de réglage de la chaudière travaillera en « Température évolutive ». Dans ce mode, la température de l'installation changaffe est régulée en fonction des conditions climatiques extérieures de manière à garantir un comfort élevé et une économie d'énergiependant toute l'année En particulier, lorsque la température extérieure augmente la température de départ installation diminue selon une "courbe de compensation" donnée.

Avec le réglage évolutif, la température sélectionnera par les touches chauffage (rep. 3 - fig. 1) devient la température maximum de refoulement de l'installation. Il est conseilé de régrir la valeur maximale pour permettre au système de réguler la température sur toute la plage utilis de fonctionnement

La chaudière doit être régée au cours de l'installation par un professionnel qualifié Noter que l'utilisateur pourrait faire des adaptations ou ajustements événuels pour améliorer le comport

Courbe de compensation et déplacement des courbes

Appuyer sur la touche reset (rep. 6 - fig. 1) pour acceder au menu « Température évolutive » : « CU » clignote 5 secondes sur l'afficheur.

Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour regler la corde désirée de 1 à 10, selon la caractéristique (fig. 6). Si la corde est régée sur 0, le réglage de la température évolutive est dé-sactivé.

Appuyer sur les touches chauffage (rep. 3 - fig. 1) pour acceder au déplacement parallele des courbes; « OF » clignote sur l'afficheur. Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour régler le déplacement parallele des courbes en fonction de la caractéristique (fig. 7).

Appuyer de nouveau sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes pour quitter le menu « Température évolutive »

Si la température ambiente est inférieure à la valeur désirée, il est conseilé de définir une courbe supérieure et vice versa Augmenter ou diminuer d'une unité et vérifier le résultat dans lapiece ou le local

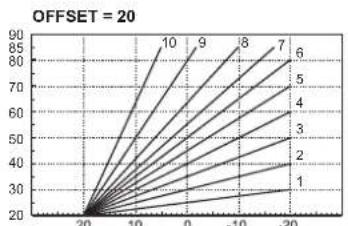

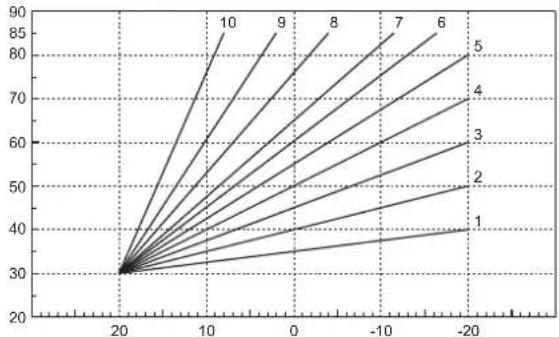

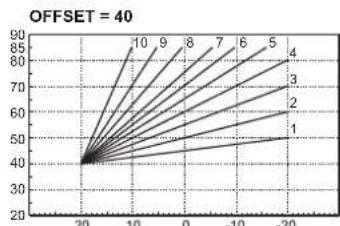

fig. 6 - Courbes de compensation

fig. 7 - Exemple de déplacement parallele des courbes de compensation

Réglages à partir de la chronocommande à distance

Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés comme indiquédans le tableau 1.

Tableau 1

Réglage de la température de chauffage	Le réglage peut être exécuté tant depuis le menu de la chronocom-mande à distance que du panneau de commande de la chaudière.
Réglage de la température d'eau chaude sanitaire	Le réglage peut être exécuté tant depuis le menu de la chronocom-mande à distance que du panneau de commande de la chaudière.
Commutation Étée/Hiver	Le mode étée à la priorité sur une等活动uelle demande de chauf-fage provenant de la chronocommande à distance.
Sélection Eco/Confort	En désactistant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière se place en mode Economy. Dans cette condition, la touche eco'comfort (rep. 7 - fig. 1) sur le panneau de la chaudière est désactivée.
	En activant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière séLECTIONne le mode Comfort. Dans cette condition, il est possible de désactionner l'un des deux modes à l'aide de la touche eco'comfort (rep. 7 - fig. 1) sur le panneau de la chaudière.
Température évolutive	La chronocommande à distance ainsi que la carte de la chaudière géront le réglage de la température évolutive : la température évolutive de la carte de la chaudière à la priorité.

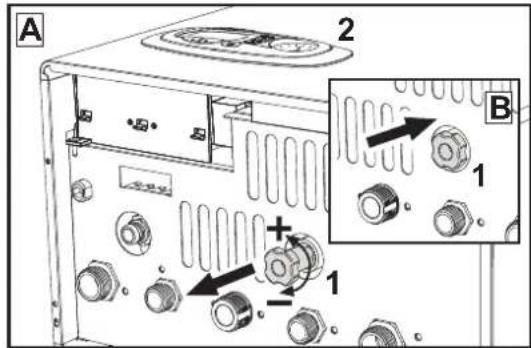

Réglage de la pression hydraulique de l'installation

La pression de replissage installation à froid, rue sur l'hydrometre de la chaudière (rep. 2 - fig. 8), doit correspondre environ à 1,0 bar. Si la pression de l'installation descend en dessous de la valeur minimale, la chaudière s'arrête et l'afficheur visualise l'anomalie F37. Extraire le robinet de replissage (rep. 1 - fig. 8) et le tourner dans le sens inverse des aiguilles d'une montre pour rétablier la valeur initiale. Toutjours referrer le robinet une fois l'opération terminée.

Apré le rétablissement de la pression de l'installation, la chaudière activera le cycle de purge de l'air pendant 300 secondes ; cette condition est signalée sur l'afficheur par l'indication Fh.

Pour éviter le blocage de la chaudière, Il est conseilé de vérifier périodiquement la pression lui sur le manomètre avec l'installation à froid. Si la pression est inférieure à 0,8 bar, rétablit la valeur normale.

fig. 8- Robinet de remplissage

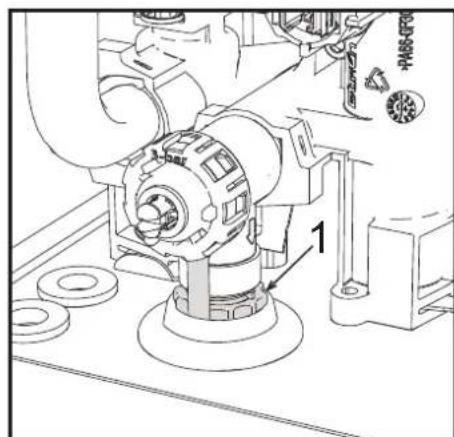

La bague du robinet de vidange est située sous la soupape de sécurité positionné à l'intérieur de la chaudière.

Pour vidanger l'installation, tourner la bague (rep. 1 - fig. 9) dans le sens inverse des aiguilles d'une montre pour ouvrir le robinet. Eviter d'utiliser un outil quelconque pour effectorer cette opération. Tourner la bague uniquement avec les mains.

Pour vidanger l'eau uniquement dans la chaudière, fermer préalablement les vannes d'arrêt ou d'isolement entre l'installation et la chaudière avant d'agir sur la bague.

fig. 9- Soupape de sécurité avec robinet de vidange

3. INSTALLATION

3.1 Dispositions generales

L'INSTALLATION DE LA CHAUDIRE DOIT ETRE EFFECTUEE CONFORMÉMENT AUX TEXTES RÉGEMENTAIRES ET REGLES DE L'ART EN VIGueur, SUIVANT LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.

3.2 Emplacement

Cet apparéil est du type "à chambre ouverte" et ne peut être installé et fonctionner que dans des locaux continuellement aérés. Un apport insuffisant d'air comburant à la chaudière peut enomprommettre le bon fonctionnement ainsi que l'évacuation des fumées. En outre, les produits de combustion qui se seraient formés en de telles conditions niuraient gravement à la santé en se propagateant dans l'air ambiant de l'habitation.

L'appareil peut fonctionner dans un endroit partiellement protégé ayant une température minimum de -5 °C. S'il est équipé du kit hors-gel, il peut être utilisé jusqu'à une température minimale de -15 °C. Installer la chaudière à l'abri, par exemple sous un auvent, à l'intérieur d'un balcon ou dans une niche abritae.

Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matérielux inflammables ainsi que de gaz corrosifs.

La chaudière peut être accrochée au mur : elle est équipée en série d'un étrier de fixation. La fixation murale doit garantir un soutien stable et efficace du générateur.

Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de ceux-ci, prévoir de l'espace pour le demontage de l'habillage et pour l'entretien normal

3.3 Raccordements hydrauliques

Avertissements

L'évacuation de la soupape de suture doit être raccordée à un entonnoir d'écoulement, ou à une tuyauterie de récuption, pour éviter le dégorgement d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas contraire, si la soupape de suture se déclenché et provoque l'inondation du local, le fabricant de la chaudière ne sera pas tenu pour responsable des dégats conséquents.

Avant d'effectuer le raccordement, veiller à ce que l'appareil soit préparé pour fonctionner avec le type de combustible disponible et prendre soin de bien nettoyer les conduites du circuit.

Effectuer les raccordements aux points prevus, comme indiqué sur le dessin fig. 18 et conformément aux pictogrammes se trouvant sur l'appareil.

Remarque: l'appareil est équipé de déviation interne du circuit de chauffage.

\section*{Caracteristiques de l'eau de l'installation}

En presence d'une eau ayant un degré de durété supérieur à 25^ Fr ( 1^ = 10ppm CaCO_3 ), il est recommendé d'utiliser une eau spécifique traitée afin d'éviter toute incrustation évientuelle dans la chaudière.

Système antigel, produits antigel, additives et inhibiteurs

Si nécessaire, il est possible d'utiliser des liquides antigel, des additives et des inhibiteurs, uniquement et exclusivement si le produit de ces liquides ou additives fournit une garantie qui assure que ses produits sont appropriés à l'utilisation et ne provoquent pas de dommages à l'échangeur de la chaudière ou à d'autres composants et/ou matériaux de la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additives et des inhibiteurs non spécifique prévus pour l'utilisation dans des circuits thermiques et compatibles avec les matériaux composant la chaudière et le circuit.

Le raccordement au gaz doit être effectué au raccord prévu (voir fig. 18), conformément aux normes en vigueur ; utiliser un tuyau métallique rigide ou flexible, à partir continue en acier inoxydable, en intercalant un robinet du gaz entre la chaudière et le circuit Vérifier l'étanchétie de toutes les connexions du gaz

3.5 Branchements électriques

AVERTISSEMENTS

AVANT TOUTE OPÉRATION PRÉVOYANT LE DÉMONTAGE DE L'HABILLAGE, DEBRANCHER LA CHAUDIERÉ DU SECTEUR EN INTERVENANT SUR I'INTERRUPTEUR GÉNÉRAL.

NE TOUCHER AUCUN COMPOSANT ELECTRIQUE OU CONTACT SI L'INTERRUPTEUR GENÉRAL N'A PAS ETÉ COUPE ! RISQUE DE BLESSURES OU DE MORT PAR ELECTROCUTION !

La sécurité électricque de l'appareil ne peut être assurée que lorsque celui-ci est correctement raccordé à une ligne de mise à la terre efficace conforme aux normes en vigueur Faire vérifier par un professionnelnel qualifié l'efficacité et la conformité de la connexion avec la mise à la terre. Le constructeur décline toute responsabilité pour des dommages découulant de l'absence de connexion de mise à la terre ou de son inefficacité et du non-respect des normes électricques en vigueur

La chaudiere est précablee; le cable de raccordement au reseau electrique de l'établissement (au secteur) est de type tripolaire sans fiche. Les connexions au secteur doivent être réalisées par raccordement fixe et prévoir un interrupteur bipolarie avec une distance entre les contacts d'ouverture d'au moins 3 mm et l'interposition de fusibles de 3A maxi entre la chaudiere et la ligne Il est important de respecter la polarité (LIGNE: cable marron / NEUTRE: cable bleu / TERRE: cable jaune-vert) dans les raccordements au secteur.

Le cable d'alimentation de l'appareil NE DOIT PAS ETRE REMPLACÉ PAR L'UTILISATEUR. En cas d'endommagement du cable, eteindre l'appareil. Pour son remplacement, s'adresser exclusivement un professionnel qualifié En cas de remplacement du cable électrique d'alimentation, utiliser exclusivement un cable « HAR H05 VV-F » 3x0,75 mm2 avec diamètre extérieur maximum de 8 mm.

Thermostat d'ambiance (optionnel)

ATTENTION: LE THERMOSTAT D'AMBIANCE DOIT ETRE À CONTACTS PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ELECTRONIQUE EST IRREMDIABLEMENT DÉTERIORREE.

En raccordant une chronocommande ou un interrupteur hora (minuterie), évitier d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

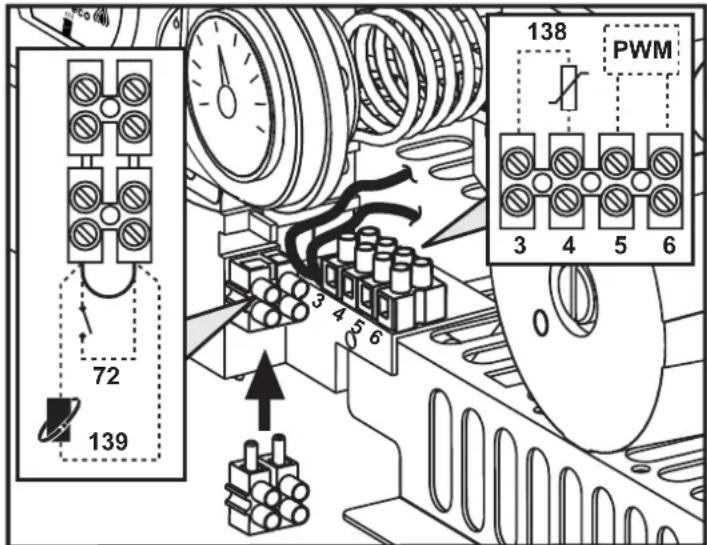

Accès au bornier électriche

Après avoir retire l'habillage, il est possible d'acceder au bornier électriche. La disposition des barrettes pour les différentes connexions est reportée dans le schéma électriche au fig. 23.

fig. 10 - Accès au bornier

3.6 Conduits d'air/de fumées

Le tube de raccordement du conduit de fumée doit être d'un diamètre non inférieur à la bouche de l'antirefouleur. Le tronçon vertical doit avoir une longueur non inférieure à un demi-metre à partir de l'antirefouleur. Le normes en vigueur devront être respectées pour le dimensionnement et le montage des conduits de fumée, ainsi que du tuyau de raccordement.

La chaudière est équipée d'un dispositif de sécurité (thermostat fumées) qui bloque le fonctionnement de l'appareil en cas de mauvais tirage ou d'obstruction du conduit de la cheminée. Ce dispositif ne doit jamais être modifié ou dé-sactivé.

4. UTILISATION ET ENTRETIEN

Avertissements

Toutes les opérations de réglage, transformation, mise en service, entretien décrites ci-après sont réservées à des techniciens qualifiés (ayant suivi la formation professionnelle prévue par les normes en vigueur) tel que le personnel du SAV.

FERROLI decline toute responsabilité en cas de dommages matériels et/ou corporels dus à la manipulation de l'apparell de la part de personnes non qualifiées et non autorises.

4.1 Régles

Adaptation au gaz d'alimentation

TOUS LES COMPOSANTS ENDOMMAGES PENDANT LES OPÉRATIONS D'ADAPTATION DOIVENT ÉTRE REMPLÉS.

L'appareil peut fonctionner au methane ou au GPL, et est prédisposé en usine pour l'un de ces deux types de gaz comme il est clairment indiqué sur l'emballage et sur la plaque des données techniques. Quand l'appareil doit être utilisé avec un gaz différent de celui avec lequel il a été calibre et testé en usine, il faut se procurar le kit d'adaptation approprié et procéder de la manière suivante :

1. Couper l'alimentation électrique de la chaudière et fermer le robinet de gaz.
2. Remplacer les giclleurs du bruleur principal en montant les giclleurs indiqués sur le tableau des caractéristiques techniques cap. 5, en fonction du type de gaz utilisé
3. Retablir l'alimentation électrique de la chaudière et ouvrir le robinet du gaz.
4. Modifier le paramètre concernant le type de gaz :

-mettre la chaudiere en mode veille

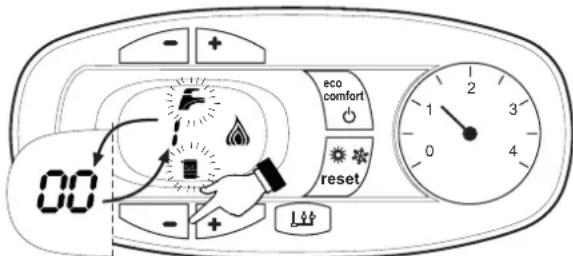

- appuyer sur les touches sanitaire (rep. 1 et 2-fig. 1) pendant 10 secondes : sur l'afficheur apparait l'indication clignotique « b01 »
- appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour programmer le paramètre 00 (fonctionnement au methane) ou bien 01 (fonctionnement au GPL).
- appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pendant 10 secondes.
La chaudiere repasse en mode veille

1. Régler les pressions minimum et maximum au brûleur (voir paragraphe correspondant) en programmant les valeurs indiquées dans le tableau des données techniques pour le type de gaz utilisé
2. Appliquer la plaquette adhéasive, contenue dans le kit d'adaptation, pres de la plaquette signaletique (des données techniques), attestant que l'adaptation a bien ete effectue.

Activation de la fonction « Auto-setting » pour le tarage de la vanne à gaz CETTE PROCEDURE NE DOIT ÉTRE EFFECTUE QUE DANS LES CAS SUIVANTS : REEMPLACEMENT DE LA VANVE À GAZ, REEMPLACEMENT DE LA CARTE, ADAPTATION POUR CHANGEMENT DE GAZ D'ALIMENTATION.

La vanne à gaz B&P (avec opérateur modulant intégré) ne prévoit pas d'opérations de tarage mécanique : les réglages de la puissance minimale et de la puissance maximale sont donc réalisés de manièrelectronique via deux paramétres :

Sommaire	Description	Gaz naturel	Gaz propane
q01	Offset courant minimum absolut	0÷100	0÷150
q02	Offset courant maximum absolut	0÷100	0÷150

Pre-tarage de la vanne a gaz

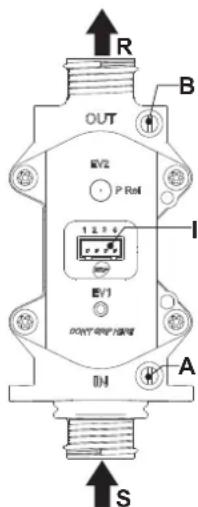

1. Relier un manomètre pour surveiller la pression à la sortie de la vanne à gaz.
2. Activer la fonction Auto-setting (Parametre b12=1).
3. Activer la procEDURE de tarage en appuyant simultanément 5 secondes sur la touche chauffage + et la touche Eco/Comfort. L'indication « Au-to » apparait immediatement sur l'afficheur (sous forme de deux clignotements consécutifs). Le brûleur est ensuite allumé. Dans un décali de 8 secondes (methane et GPL) la chaudière trouve le point d'allumage. Les valeurs du point d'allumage, l'Offset courant minimum absolu (Paramètre q01) et l'Offset courant maximum absolu (Paramètre q02), sont ménorisés dans la carte.

Tarage de la vanne à gaz

1. Sur l'afficheur apparaitra l'indication clignotante « q02 »; le courant de modulation est donc forcé à la valeur de pré-tarage du paramètre Offet courant maximum absolu (Paramètre q02).
2. Appuyer sur les touches sanitaire pour regler le paramètre « q02 » jusqu'à ce que le manometre indique la pression maximale nominale moins 1 mbar. Attende 10 secondes pour que la pression se stabilise.
3. Appuyer sur la touche sanitaire « + » pour régler le paramètre « q 0 2 » jusqu'à ce que le manomètre indique la pression maximale nominale. Attendre 10 secondes pour que la pression se stabilise.
4. Si la pression lui sur le manomètre est différente de la pression maximale nominale, augmenter de 1 ou 2 unités le paramètre « 02 » par appui sur la touche sanitère « + » : après chaque modification, attendre 10 secondes pour que la pression se stabilise.
5. Lorsque la pression rue sur le manometre est etagale à la pression maximale nominale (la valeur à peine ajustée du paramètre « q02 » est automatiquement enregistrée), appuyer sur la touche chauffage « - » : sur l'affeur apparaitra l'indication clignotante « q01 » ; " le courant de modulation est donc forcé à la valeur de pré-targe du paramètre Offset courant minimum absolu (Paramètre q01).
6. Appuyer sur les touches sanitaire pour regler le paramètre « q01 » jusqu'à ce que le manomètre indique la pression minimale nominale plus 0,5 mbar. Attende 10 secondes pour que la pression se stabilise.
7. Appuyer sur la touche sanitaire « - » pour régler le paramètre « q01 » jusqu'à ce que le manomètre indique la pression minimale nominale. Attende 10 secondes pour que la pression se stabilise.
8. Si la pression lui sur le manomètre est différente de la pression minimale nominale, diminuer de 1 ou 2 unités le paramètre « q 0 1 » par appui sur la touche sanitaire « - » : après chaque modification, attendre 10 secondes pour que la pression se stabilise.
9. Lorsque la pression lue sur le manometre est etale a la pression minimale nominale (la valeur a peine ajustee du parametre « q01 » est automatiquement enregistree), vérifier de nouveau les réglages en appuyant sur les touches chauffage et les corriger eventuellement en repétant la procedure décrite precedemment.
10. La procédure de tarage termine automatiquement au bout de 15 minutes ou en appuyant si multanément 5 secondes sur les touches chauffage « + » et Eco/Comfort.

Vérification des valeurs de pression du gaz et réglage à une plage limitée

• Vérifier que la pression d'alimentation corresponde bien à celle indiquée dans le tableau des caractéristiques techniques.
  Relier un manometre à la prise de pression « B » montée en aval de la vanne à gaz.
• Activer le mode TEST et suivre les instructions fournies pour la vérification des pressions du gaz à la puissance maximale et à la puissance minimale (Voir paragraphe suivant).

Si les pressions nominales maxime et/ou minimale lues sur le manometre sont differentes de celles indiquées dans le tableau des caractéristiques techniques, procédé sur la série ci-après.

• Appuyer sur la touche Eco/Comfort pendant 2 secondes pour entrer dans le mode Tarage de la vanne à gaz à plage limitée.
• La carte va sur la configuration « q02 » et visualise la valeur actuellement enregistrée (sauvegardée) en appuyant sur les touches sanitère.
  Si la pression maximale lui sur le manometre est différente de celle nominale, augmenter/diminuer de 1 ou 2 unites le paramètre « q02 » par apqui sur les touches sanitere : après chaque modification, la valeur est mémorisée ; attendre 10 secondes pour que la pression se stabilise.
  Appuyer sur la touche "Chauffage"" (rep. 3 - fig. 1).
• La carte sau la configuration « q01 » et visualiser la valeur actuellement enregistrée (sauvegardée) en appuyant sur les touches sanitaire.
  Si la pression minimale rue sur le manometre est différente de cette nominale, augmenter/diminuer de 1 ou 2 unités le paramètre « q01 » par pression des touches sanitaire : après chaque modification, la valeur est mémorisée ; attendre 10 secondes pour que la pression se stabilise.
• Vérifier les réglages au travers de la pression des touches de chauffage et les corriger éventuelles en repétant la procédure décrite précédement.
• En appuyant la touche Eco/Comfort pendant 2 secondes, on revient au mode TEST.
• Désactiver le mode TEST (Voir paragraphe suivant).
• Debrancher le manomètre.

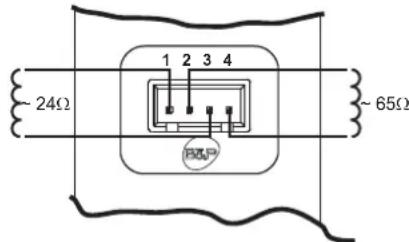

fig. 11 - Vanne à gaz

A- Prise de pression en amont
B-Prise de pression en aval
I- Connexion electrique soupape de gaz
R-Sortie gaz
S-Arrivee gaz

fig. 12 - Connexion soupape de gaz

TYPE SGV100

Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 et 4 - fig. 1) pour valider le mode TEST. La chaudière s'allume à la puissance maximale de chauffage fixée comme décrit dans le paragraphe suivant.

Les symboles chauffage et sanitaire (fig. 13) clignotent sur l'afficheur ; la puissance chauffage sera affichee a coté.

fig. 13 - Mode TEST (puissanceCHAuffage = 100%)

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour augmenter ou réduire la puissance (Minimum = 0%, Maximum = 100%).

Appuyer sur la touche sanitaire « » (rep. 1 - fig. 1) pour régler immédiatement la puissance de la chaudière sur la valeur minimum (0%). Appuyer sur la touche sanitaire « + » (rep. 2 - fig. 1) pour régler immédiatement la puissance de la chaudière sur la valeur maximum (100%).

En cas d'activation du mode TEST et deuisage d'eau chaude sanitaire, suffisant pour activer le mode Sanitaire, la chaudiere reste en mode TEST, mais la vanne 3 voies se positionne sur sanitaire.

Pour désactiver le mode TEST, appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes.
Le mode TEST se désactiver automatiquement après 15 minutes ou si on interrompt leuisage d'eau chaude sanitaire (pour autant que celui-ci soit suffisant pour activer le mode Sanitaire).

Réglage de la puissance de chauffage

Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement TEST (voirsez. 4.1). Appuyer sur les touches chauffage rep. 3 - fig. 1 pour augmenter ou diminuer la puissance (minimum = 00 - maximum = 100). En appuyant sur la touche reset dans les 5 secondes qui suivé le réglage, la puissance restera celle à peine fixée. Sortir du fonctionnement TEST (voirsez. 4.1).

Menu configuration

Pour acceder au menu Configuration, appuyer simultanément 10 secondes sur les touches Sanitaire. 12 paramétres indiqués par la dette « b » sont disponibles ; ils ne sont pas modifiables par la chronocommande à distance.

Appuyer sur les touches Chauffage pour parcourir la liste des paramétres, respectivement en ordre croissant ou décroissant. Pour visualiser ou modifier la valeur d'un paramètre, il suffit d'appuyer sur les touches Sanitaire : la modification sera sauvégarde automatiquement.

Summaire	Description Plage Paramètre
b01	Sélection type de gaz	0= Méthane	0
		1=GPL
b02	Sélection type de chaudière	1=Instantanée bithermique	2
		2=Instantanée monothermique
		3=Chauffage seul (vanne 3 voies)
		4=Chauffage seul (circulateur)
b03	Sélection type chambe de combustion	0=Chambre étanche contrôle de combustion (sans PF)	5
		1=Chambre ouverte (avec TF)
		2=Chambre étanche (avec PF)
		3=Chambre étanche contrôle de combustion (avec TF sur récapheur)
		4 = LOW NOx Chambre étanche contrôle de combustion (sans PF)
		5=LOW NOx Chambre ouverte (avec TF)
b04	Sélection type d'échangeur primaire 0 ÷ 13		4 (pour le modele C24)5 (pour le modele C30)
b05	Sélection fonctionnement relat de sortie variable (b02=1)	0 = Vanne gaz extérieure	NON DISPONIBLEPOUR CE MODELE
		1 = Électrovanne de replissage installation
		2 = Vanne 3 voies solaire
		3 = Alimentation t'émpoin avec pré-sence d'anomalie
		4 = Alimentation t'émpoin avec absence d'anomalie
		5 = Circulateur extérieur (pendant la demande et la post-circulation)
	Sans influence sur le réglage (b02=2) --		0
	Sans influence sur le réglage (b02=3) --
	Sans influence sur le réglage (b02=4) --
b06	Fréquence tension de ligne	0=50 Hz	0
		1=60 Hz
b07	Temps brûleur allumé Comfort (b02=1)	0-20 secondes	5
	Sans influence sur le réglage (b02=2) --
	Sans influence sur le réglage (b02=3) --
	Sans influence sur le réglage (b02=4) --
b08	Driver vanne à gaz 0 = Standard, 1 0
b09	Sélection type de demande sanitaire	0 = Fluxostat	1
		1 = Débitmètre (190 impV)
		2 = Débitmètre (450 impV)
		3 = Débitmètre (700 impV)
b10	Temporisation débitmètre (b02=1)	0 = Désectivée1 + 10=seconds	0
	Temporisation débitmètre (b02=2)	0=Désectivée1-10=seconds
	Sans influence sur le réglage (b02=3) --
	Sans influence sur le réglage (b02=4) --
b11	Débit activation mode Sanitaire (b02=1) 10	÷ 100 l/min/10
	Débit activation mode Sanitaire (b02=2) 10	÷ 100 l/min/10	15
	Sans influence sur le réglage (b02=3) --
	Sans influence sur le réglage (b02=4) --
b12	Activation procédure « Auto-Settings »	0 = Désectivée1 = Activée	0

Notes:

1. Les paramètres qui seront plus d'une description variant leur fonctionnement et/ou plage en fonction de la configuration du paramètre entre parentesses.
2. Les paramètres qui serontent plus d'une description retournant à la valeur par défaut si le paramètre entre parenthèses est modifié.

Pour quitter le menu Configuration, appuyer simultanément 10 secondes sur les touches sanitaire ou attendre 2 minutes pour quitter le menu automatique.

Menu Service

Appuyer 20 secondes sur la touche Reset pour acceder au Menu Service de la carte. 4 sous-menus sont disponibles: appuyer sur les touches Chauffage pour avoir, respectivement dans l'ordre croissant ou decroissant, « tS», « In», « Hi » ou « rE », « tS » signifie Menu Paramétres Transparents, « In » signifie Menu Informations, « Hi » signifie Menu Historique; après avoir sélectionné le sous-menue, appuyer à nouveau sur la touche Reset pou y acceder; « rE » signifie RAZ du Menu Historique: voir description.

tS = Menu paramétres transparents

21 paramètres indiqués par la lecture « P » sont disponibles : ceux-ci sont également modifiables par la chronocommande à distance.

Appuyer sur les touches Chauffage pour parcourir la liste des paramètres, respectivement en ordre croissant ou décroissant. Pour visualiser ou modifier la valeur d'un paramètre, il suffit d'appuyer sur les touches Sanitaire : la modification sera sauvégardee automatiquement.

Sommaire	Description Plage		DIVAtech D LN C
P01	Offset rampe d'allumage	0-40	20
P02	Ramp de chauffage	1-20 °C/minute	5
P03	Temps attente chauffage	0-10 minutes	2
P04	Post Circulation chauffage	0-20 minutes	6
P05	Point de consigne maximum usager chauffage	31-85 °C	80
P06	Puisance maximum chauffage	0-100 %	100
P07	Extinction brûleur en sanitaire (b02=1)	0=Fixe
		1=Lié au point de consigne
		2=Solaire
		3 = NE PAS UTILISER
		4 = NE PAS UTILISER
	Extinction brûleur en sanitaire (b02=2)	0=Fixe	0
		1=Lié au point de consigne
		2=Solaire
		3 = NE PAS UTILISER
		4 = NE PAS UTILISER
	Hysteresis ballon (b02=3)	0 (ne pas utiliser) 1-2-3-4 °C
	Hysteresis ballon (b02=4)	0 (ne pas utiliser) 1-2-3-4 °C
P08	Temps d'attente sanitaire (b02=1)	0-60 secondes	30
	Temps d'attente sanitaire (b02=2)	0-60 secondes
	Temps d'attente sanitaire (b02=3)	0-60 secondes
	Temps d'attente sanitaire (b02=4)	0-60 secondes
P09	Point de consigne maximum usager sanitaire (b02=1)	50-65 °C	50
	Point de consigne maximum usager sanitaire (b02=2)	50-65 °C
	Point de consigne maximum usager sanitaire (b02=3)	50-65 °C
	Point de consigne maximum usager sanitaire (b02=4)	50-65 °C
P10	Température fonction Anti-inertie (b02=1)	5-85 °C
	Sans influence sur le réglage (b02=2)	--	0
	Température refoulement en sanitaire (b02=3)	70-85 °C
	Température refoulement en sanitaire (b02=4)	70-85 °C
P11	Post-circulation fonction Anti-inertie (b02=1)	0-10 secondes
	Post-circulation sanitaire (b02=2)	0-60 secondes	30
	Post-circulation sanitaire (b02=3)	0-60 secondes
	Post-circulation sanitaire (b02=4)	0-60 secondes
P12	Puisance maximum eau chaude sanitaire	0-100 %	100
P13	Puisance minimum absolue	0-100 %	0
P14	NON DISponible POUR CE MODELE
P15	Offset limite CO2 (b03=0)	0 (Minimum)30 (Maximum)
	Sans influence sur le réglage (b03=1)	--
	Sans influence sur le réglage (b03=2)	--
	Offset limite CO2 (b03=3)	0 (Minimum)30 (Maximum)	20
	Offset limite CO2 (b03=4)	0 (Minimum)30 (Maximum)
	Sans influence sur le réglage (b03=5)	--
P16	Déclenchement de la protection échangeur	0=Non F43	10
		1-15=1-15 °C/seconde
P17	Vitesse maximale pompé modulante absolue	Fonctionnant à 100%.Régiable par cable optionnel.	100
P18	Vitesse maximale pompé modulante post-circulation	0-100 % en panne (inopérant).Toujours à 100 % pour ce modele	60
P19	Température d'extinction solaire (b02=1)	0-20 °C	10
	Température d'extinction solaire (b02=2)	0-20 °C
	Sans influence sur le réglage (b02=3)	--
	Sans influence sur le réglage (b02=4)	--
Sommaire	Description	Plage	DIVAtech D LN C
P20	Température d'allumage solaire (b02=1) 0-20 °C		10
	Température d'allumage solaire (b02=2) 0-20 °C
	Sans influence sur le réglage (b02=3) --
	Sans influence sur le réglage (b02=4) --
P21	Temps d'attente solaire (b02=1) 0-20 secondes		10
	Temps d'attente solaire (b02=2) 0-20 secondes
	Sans influence sur le réglage (b02=3) --
	Sans influence sur le réglage (b02=4) --

Notes :
1. Les paramétres qui seront plus d'une description variant leur fonctionnement et/ou plage en fonction de la configuration du paramètre entre parentesses.
2. Les paramétres qui doivent plus d'une description returnant à la valeur par défaut si le paramètre entre parenthèses est modifié.
3. Il est également possible de modifier le paramètre Puisance Maximum Chauffage en Mode Test.

Pour repasser au Menu Service, appuyer sur la touche reset. Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatique.

9 informations sont disponibles.

En appuyant sur les touches Chauffage, il sera possible de parcourir la liste des informations, respectivement dans l'ordre croissant ou décroissant. Pour visualiser leur valeur, il suffit d'appuyer sur les touches Sanitaire.

Sommaire	Description Plage
101	Capteur NTC Chauffage (°C) entre 05 et 125 °C
102	Capteur NTC Sécurité (°C) entre 05 et 125 °C
103	Capteur NTC Eau chaude sanitaire (°C) entre 05 et 125 °C
104	Capteur NTC Extérieur (°C)	de -30 à 70°C (les valeurs négatives clignotet) Sans NTC = ...
L05	Puisance actuelle brûlée (%) 00%-Minimum	um, 100%-Maximum
F06	Résistance Flamme actuelle (kOhm) 00-99	kOhm (-= brûlée éteint)
S107	NON DISPOIBLE POUR CE MODELE
F08	Puisage d'eau sanitaire actuel (l_min/10) L	min/10 au-delà de 99 clignotement 3 chiffres
PP09	Vitesse actuelle pompé modulante (%)	00-100 % en panne pour ce modele

Remarques :

1. Si le capteur est endommagé, la carte affichera des tirets.

Pour repasser au Menu Service, appuyer sur la touche reset. Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatiqueement.

"Hi" - Menu Historique (Journal)

La carte est en mesure de memoriser les 11 dernières anomalies : La donnée Historique H1 : représenté l'anomalie la plus récente qui s'est produit ; la donnée Historique H10 : représenté l'anomalie la plus ancienne.

Les codes des anomalies sauvégardées sont également affichés sur le menu correspondant de la Chronocommande à distance.

En appuyant les touches chauffage il sera possible de parcourir la liste des anomalies, respectivement dans l'ordre croissant ou décroissant. Pour visualiser leur valeur, il suffit d'appuyer sur les touches Sanitaire.

Pour repasser au Menu Service, appuyer sur la touche reset. Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatiqueement.

"rE" - Reset Historique (Journal)

Pour effacer toutes les anomalies stockées dans la mémoire du menu Historique, appuyer pendant 3 secondes sur la touche Eco/comfort : la carte quittera automatiquement le Menu Service, de manière à confirmer l'opération.

Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatiquement.

4.2 Mise en service

Avant d'allumer la chaudiere

• Verifier l'étanchéité du circuit de gaz.
• Verifier le préemplissage correct du vase d'expansion.
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière et les installations.
  Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise à la terre.
• Verifier que la pression de gaz pour le chauffage est bien celle requise.
• Vérifier qu'il n'y ait des liquides ou de matérieliaux inflammatés dans les alentours immédiiats de la chaudière

LE NON-RESPECT DES CONSIGNES CI-DESSUS COMPORTE LE RISQUE D'ASPHYXIE OU D'EMPISOISONNEMENT DU AUX FUIITES DE GAZ OU DE FUMEE ET LE RISQUE D'INCENDIE OU D'EXPLOSION. RISQUE D'ELECTROCUTION OU D'INONDATION DU LOCAL.

Verifications en cours de fonctionnement

• Mettre l'appareil en marche.
  S'assurer de I'etanchete des circuits combustible et eau.
• Contraler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonctionnement de la chaudière.
• Verifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement.
• Vérifier que la vanne à gaz module correctement en chauffage ou en production ECS.
• Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance.
• S'assurer que la consommation de combustible induquée par le compteur corresponde à cette qui est indiquée dans le tableau des caractéristiques techniques cap. 5.
• Verifier qu'en l'absence de besoin thermiques (fonctionnement en chauffage), le brûleur s'allume correctement à l'ouverture d'un robinet d'eau chaude sanitaire. Contrer que pendant le fonctionnement en chauffage à l'ouverture d'un robinet d'eau chaude, le circulateur de chauffage s'arrête et que l'on ait une production régulière d'eau sanitaire.
• Vérifier la programmation correcte des paramètres et effectuer les personnalisations (courbe de compensation, puissance, température etc...).

4.3 Entretien

AVERTISSEMENTS

TOUTES LES OPÉRATIONS D'ENTRETIEN ET DE RÉMPLACEMENT DOIVENT ÉTRÉ CONFIEES À DES TECHNICIENS SPECIALISÉS ET QUALIFIÉS.

Avant d'effectuer unequelconque opération à l'intérieur de la chaudière, la mettre hors tension et fermer le robinet du gaz en amont Le non-respect de cette consigne entraine le risque d'explosion, d'électrocution, d'asphyxie ou d'empoisonnement.

Contrôle périodique

Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :

• Les dispositifs de commande et de sécurité (vanne à gaz, débitmère, thermostats, etc...) doivent fonctionner correctement.
• Le circuit d'évacuation des fumées doit être parfaitement efficace. (Chaudière à chambe de combustion étanché: ventilateur, pressostat, etc. - S'assurer du l'étanchéité de la chambe : joints, serre-câbles, etc.) (Chaudière chambe ouverte : antirefouleur, thermostat des fumées, etc.)
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas liéner de fujites
  Le brûleur et l'échangeur doivent être en parfait état de propre et détartrés. Pour le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.

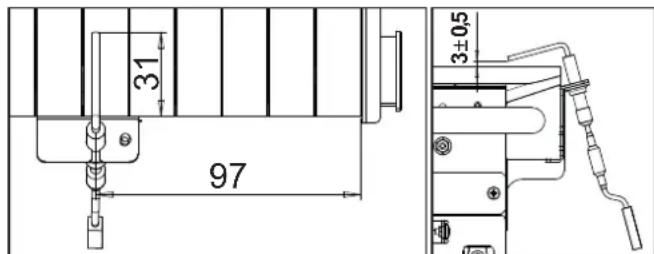

  L'electrode doit etre libre de toute incrustation et positionnee correctement.

fig. 14 - Positionnement de l'électrode

• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar; si ce n'est pas le cas, ramener la pression à cette valeur.
  La pompe de circulation ne doit pas etre bloquée.
  Le vase d'expansion doit etre gonflé.
• La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans les tableaux correspondants.

4.4 Dépannage

Diagnostic

La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep. 11 - fig. 1) indiquant le code de l'anomalie.

Il y a des anomalies qui provoquent des blocages permanents (indiqués par la dette « A »): pour rétablier le fonctionnement, il suffit d'appuyer sur la touche RESET (rep. 6 - fig. 1) pendant 1 seconde ou sur la fonction RESET de la chronocommande à distance (option) si installée. À ce stade, l'afficheur visualisera « d4 » pendant environ 30 secondes ou bien « d5 » pendant environ 5 minutes, lequel indicate le temps d'attente au terme duquel la chaudière reprendre le fonctionnement normal. Si le fonctionnement ne repeats, il faudra éliminer l'inconveniert

Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées par la dette « F »; ces anomalies sont automatiquement éliminées des que la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.

Listedesanomalies

Tableau 2

Code anomalie	Anomalie Causes probables Solution
A01	Le brûleur ne s'allume pas	Manque d'alimentation de gaz
		Anomalie électrode d'allumage/ de détction
		Vanne à gaz défélectueuse
		Câblage de la soupape de gazinterrompu
		Puisance d'allumage trop BASSE
A02	Présence de la flamme brûleur étéeint	Anomalie électrode
		Anomalie carte Vérifier la carte
A03	Déclenchement de la protection de surtempérature	Capteur chauffage endommagé
		Absence de circulation d'eau dans l'installation
		Présence d'air dans l'installation
F04	Déclenchement du thermostat sécurité fumées (apres son déclenchement, le fonctionnement de la chaudière est désac-tivé pendant 20 minutes)	Contact de thermostat sécurité fumées ouvert
		Câblage interrompu Vérifier le cablage
		Conduit de cheminée non cor-rectement dimensionné ou obstruè
F05	Anomalie paramétriscarte	Mauvaisparamétrage de la carte
A06	Absence de flambre après la phase d'allumage	Basse pression dans l'installation d'alimentation du gaz
		Réglage de la pression mini-male brûleur
F07	Anomalie paramétriscarte	Mauvaisparamétrage de la carte
A09	Anomalie vanne à gaz	Câblage interrompu Vérifier le cablage
		Vanne à gaz défélectueuse
		Capteur endommagé
		Câblage en court-circuit
		Câblage interrompu
F10	Anomalie capteur début 1	Capteur endommagé
		Câblage en court-circuit
		Câblage interrompu
F11	Anomalie capteur d'eau chaude sanitaire	Capteur endommagé
		Câblage en court-circuit
		Câblage interrompu
F14	Anomalie capteur début 2	Capteur endommagé
		Câblage en court-circuit
		Câblage interrompu
A16	Anomalie vanne à gaz	Câblage interrompu Vérifier le cablage
		Vanne à gaz défélectueuse
		Vérifier et remplaçer eventuelle-ment la vanne à gaz
F20	Anomalie paramétriscarte	Mauvaisparamétrage de la carte
A21	Anomalie paramétriscarte	Mauvaisparamétrage de la carte
A23	Anomalie paramétriscarte	Mauvaisparamétrage de la carte

Code anomalie	Anomalie Causes probables Solution
A24	Anomalie paramètrescarte	Mauvaisparamétrage de la carte	Vérifieret modifier eventuèlement le paramètre carte
F34	Tension d'alimentation inférieure à 170 V.	Problèmes au réseau électriche	Vérifier l'installation électriche
F35	Fréquence de réseau anormale	Problèmes au réseau électriche	Vérifier l'installation électriche
F37	Pression eau installation incorrecte	Pression trop basse Remplir l'installation
		Pressostat non relié ou endomagé	Vérifier le capteur
F39	Anomalie sonde extérieure	Capteur endommagé ou court-circuit câblage	Contrôler le câblage ou replacer le capteur
		Sonde débranchée après l'acti-vation de la fonction "tempéra-ture évolutive"	Rebrancher la sonde extérieure ou désactiver la fonction "températe évolutive"
A41	Positionnement du cap-teur	Capteur début débranché de la tuyauterie	Contrôler le positionnement et le fonctionnement corrects du capteur
F42	Anomalie capteur de tem-périque naturechauffage	Capteur endommagé Remplace	le capteur
F43	Déclenchement de la protection échangeur.	Absence de circulation H2O dans l'installation	Vérifier le circulateur
		Présence d'air dans l'installation	Purger l'installation
F50	Anomalie vanne à gaz	Câblage opérateurmodulant interrompu	Vérifier le câblage
		Vanne à gaz défectueuse	Vérifier et replacérerventuelle-ment la vanne à gaz
A51	Anomalie paramètrescarte	Mauvaisparamétrage de la carte	Vérifieret modifier eventuèlement le paramètre carte

Tableau 3-Legende,fig.20,fig.21 et fig.22

8 Sortie eau sanitaire 0 1/2
9 Entree eau sanitaire 01/2
10 Départ installation - 0 3/4"
11 Retour installation - 0 3/4"
14 Soupape de sécurité
22 Bruleur
27 Échangeur en cuivre pour chauffage et ECS
32 Circulateur circuit chauffage
36 Purgeur automatique
37 Filtre entree eau froide
42 Capteur de température ECS
44 Vanne a gaz

56 Vase d'expansion
74 Robinet de rempiassage installation
78 Antirefouleur
81 Electrode dallumage et de detection
95 Bipasse
114 Pressostat eau
126 Thermostat de fumées
136 Debitmetre
137 Capteur de pression
194 Echangeur eau chaude sanitaire
241 By-pass automatique
278 Capteur double (s.ecurite + chauffage)

5.CARACTERISTIQUES ET DONNÉES TECHNIQUES

5.1 Dimensions et raccords

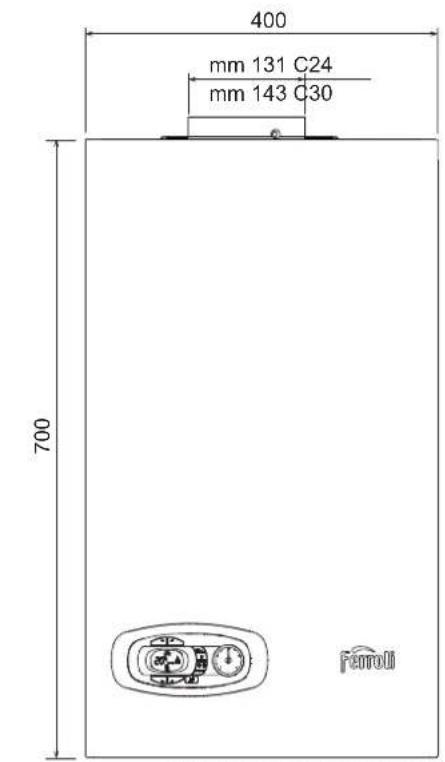

fig. 15-Vue de face fig. 16-Vue laterale

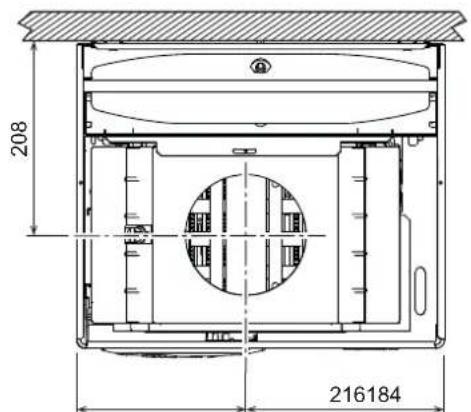

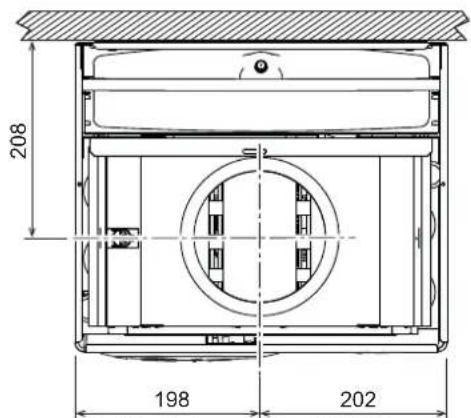

fig. 17-Vue de dessus -DIVAtech D LN C24

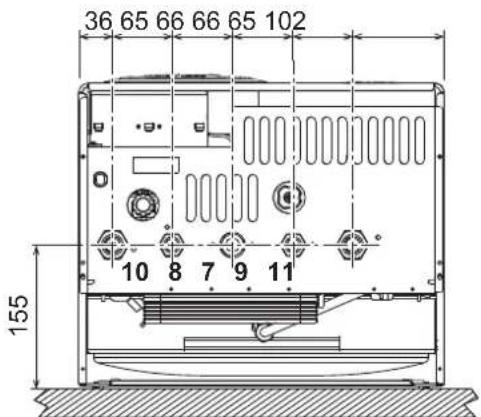

fig. 18- Vue de dessous - DIVAtech D LN C24 et C30

fig. 19-Vue de dessus - DIVAtech D LN C30

7Arrivee gaz-03/4"
8 Sortie eau sanitaire - 0 1/2"
9 Entree eau sanitaire - 0 1/2"
10 Départ installation - Ø 3/4"
11 Retour installation - 0 3/4"

5.2 Vue générale et composants principaux

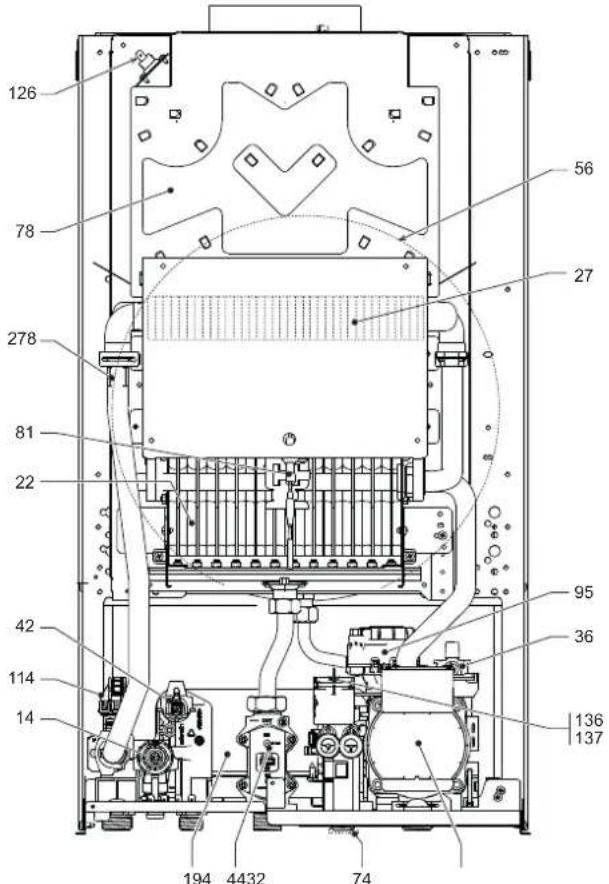

fig. 20-Vue generale - DIVATEch D LN C24

5.4 Tableau des caractéristiques techniques

CharACTERISTIQUE	Unité	DIVAtech D LN C24	DIVAtech D LN C30
Puisance thermique maxi (chauffage - sanitaire) kW 25.0 30	kW 25.0 30	0.0 (Q)
Puisance thermique mini (chauffage - sanitaire) kW 8.3 12.6 (Q)
Puisance thermique maxi chauffage kW 22.8 30.0		(P)
Puisance thermique mini chauffage	kW	7.3 11.1	(P)
Puisance thermique maxi sanitaire	kW	22.8 30.0
Puisance thermique mini sanitaire	kW	7.3 11.1
Rendement Pmax (80-60 °C)	%	91.2 91.0
Rendement 30 %	%	89.8 89.8
Classe d'émission NOx	-	6 (<56 mg/kWh)		(NOx)
Giclours brûleur G20	nbre x 0	24 x 0.85	32 x 0.85
Pression d'alimentation gaz G20	mbar	20.0 20.0
Pression gaz maxi au brûleur (G20)	mbar	15.0 15.0
Pression gaz mini au brûleur (G20) mbar 2.0		2.0
Débit gaz maxi G20	m3/h	2.65 3.49
Débit gaz mini G20	m3/h	0.88 1.33
Giclours brûleur G31	nbre x 0	24 x 0.5	32 x 0.5
Pression d'alimentation gaz G31	mbar	37	37
Pression gaz maxi au brûleur (G31)	mbar	35.5 35.5
Pression gaz mini au brûleur (G31) mbar 5.0		5.0
Débit gaz maxi G31	kg.h	1.94 2.56
Débit gaz mini G31	kg.h	0.64 0.98
Pression maxi d'utilisation chauffage	bar	3	3	(PMS)
Pression mini d'utilisation chauffage	bar	0.8	0.8
Température maxi chauffage	°C	90	90	(lmax)
Capacité eau circuit chauffage	litres	0.8	1.2
Capacité du vase d'expansion chauffage	litres	8	10
Pression prégonfage vase d'expansion chauffage	bar	1	1
Pression maxi d'utilisation sanitaire	bar	9	9	(PMW)
Pression mini d'utilisation sanitaire	bar	0.3	0.3
Débit sanitaire à ΔT 25 °C	l/min	13.1 17.2
Débit sanitaire à ΔT 30 °C	l/min	10.9 14.3	(Φ)
Indice de protection	IP	IPX4D
Tension d'alimentation	V/Hz	230V/50Hz
Puisance électricité consommée	W	48	52
Puisance électricité consommée ECS	W	48	52
Poids à vide	kg	27	30
Type d'appareil		B118S

Fiche de produit ErP

MODELE: DIVATECH D LN C24 - (0DCC4YWA)

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**) : OUI
Chaudière de type B1: OUI
Dispositif de chauffage mixte: OUI
Dispositif de chauffage des locaux par cogénération: NO
Caracteristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saissonnière, pour le chauffage des locaux (de A+++ à D)			C
Puisance thermique nominale	Pn	kW	23
Efficacité énergétique saissonnière pour le chauffage des locaux	ηs	%	77
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	22,8
À 30 % de la puissance thermique nominale et en régime basse température (*)	P1	kW	4,5
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	η4	%	82,1
À 30 % de la puissance thermique nominale et en régime basse température (*)	η1	%	80,9
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,015
À charge partielle	elmin	kW	0,007
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,140
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	57
Niveau de puissance acoustique	LWA	dB	51
Émissions d'oxydes d'azote	NOx	mg/kWh	32
Pour dispositifs de chauffage mixtes
Profil de soutirage déclaré			XL
Classe d'efficacité énergétique pour le chauffage de l'eau (de A+ à F)			B
Consommation journalière d'électricité	Qelec	kWh	0,129
Consommation annuelle d'électricité	AEC	kWh	28
Efficacité énergétique pour le chauffage de l'eau	ηwh	%	78
Consommation journalière de combustible	Qfuel	kWh	23,274
Consommation annuelle de combustible	AFC	GJ	19

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage.
Par bas temperature, on ente a tme r de tout ( 1000000000000000000000000000000000000000000000000000000000000000000000000000000000

Fiche de produit ErP

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**) OUI
Chaudière de type B1: OUI
Dispositif de chauffage mixte: OUI
Dispositif de chauffage des locaux par cogénération: NO
Caracteristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saissonnière, pour le chauffage des locaux (de A+++ à D)			C
Puisance thermique nominale	Pn	kW	30
Efficacité énergétique saissonnière pour le chauffage des locaux	ηs	%	77
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	30,0
À 30 % de la puissance thermique nominale et en régime basse température (*)	P1	kW	6,1
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	η4	%	82,0
À 30 % de la puissance thermique nominale et en régime basse température (*)	η1	%	80,9
Consommation d'électricité auxiliaire
À pleine charge	emax	kW	0,015
À charge partielle	elmin	kW	0,007
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,150
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	77
Niveau de puissance acoustique	LWA	dB	52
Émissions d'oxydes d'azote	NOx	mg/kWh	30
Pour dispositifs de chauffage mixtes
Profil de soutirage déclaré			XL
Classe d'efficacité énergétique pour le chauffage de l'eau (de A+ à F)			B
Consommation journalière d'électricité	Qelec	kWh	0,134
Consommation annuelle d'électricité	AEC	kWh	28
Efficacité énergétique pour le chauffage de l'eau	ηwh	%	77
Consommation journalière de combustible	Qfuel	kWh	25,865
Consommation annuelle de combustible	AFC	GJ	21

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage.
*P#r basse temperatire, on entend une temperature de reut (a l'entree du disposif de chauffage), de 30 C pour les chaudiere condensation, de 37 °C pour les chaudieres basse temperture et de 50 °C pour les autres disjilfs de chauffage.

5.5 Diagrammes

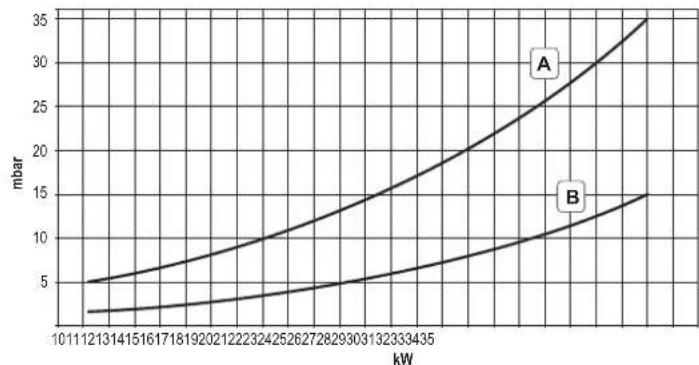

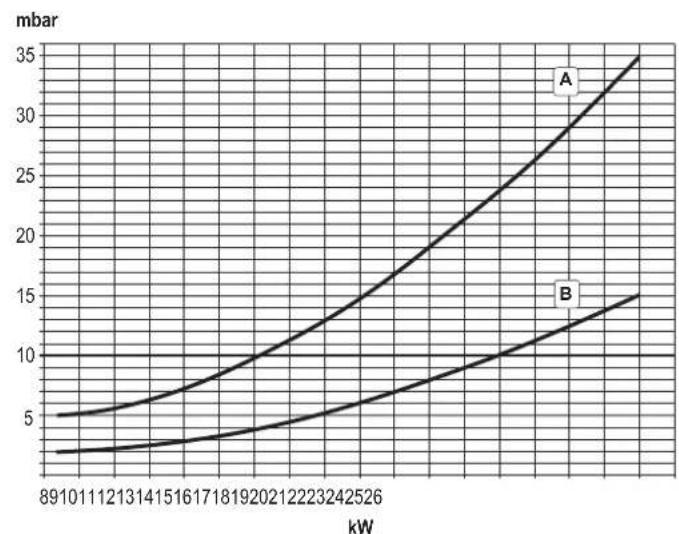

Diagrammes pression - puissance DIVAtech D LN C24

A=GPL-B=METHANE

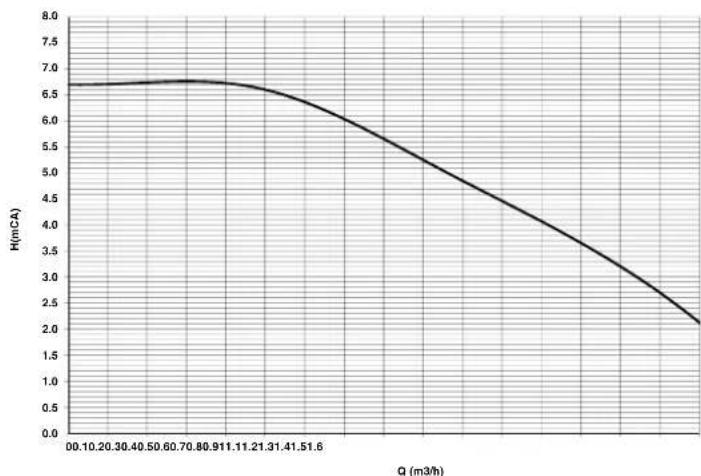

Hauteur d'élevation résiduelle disponible à l'installation DIVAtech D LN C24

A = Pertes de charge chaudiere - 1, 2 et 3 = Vitesse circulateur

Diagrammes pression - puissance DIVAtech D LN C30

A=GPL-B=METHANE

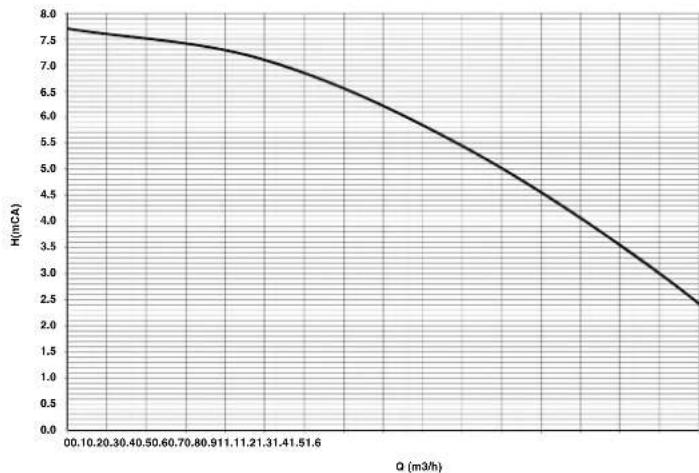

Hauteur d'élevation résiduelle disponible à l'installation DIVATEch D LN C30

A = Pertes de charge chaudière - 1, 2 et 3 = Vitesse circulateur

5.6 Schéma électriche

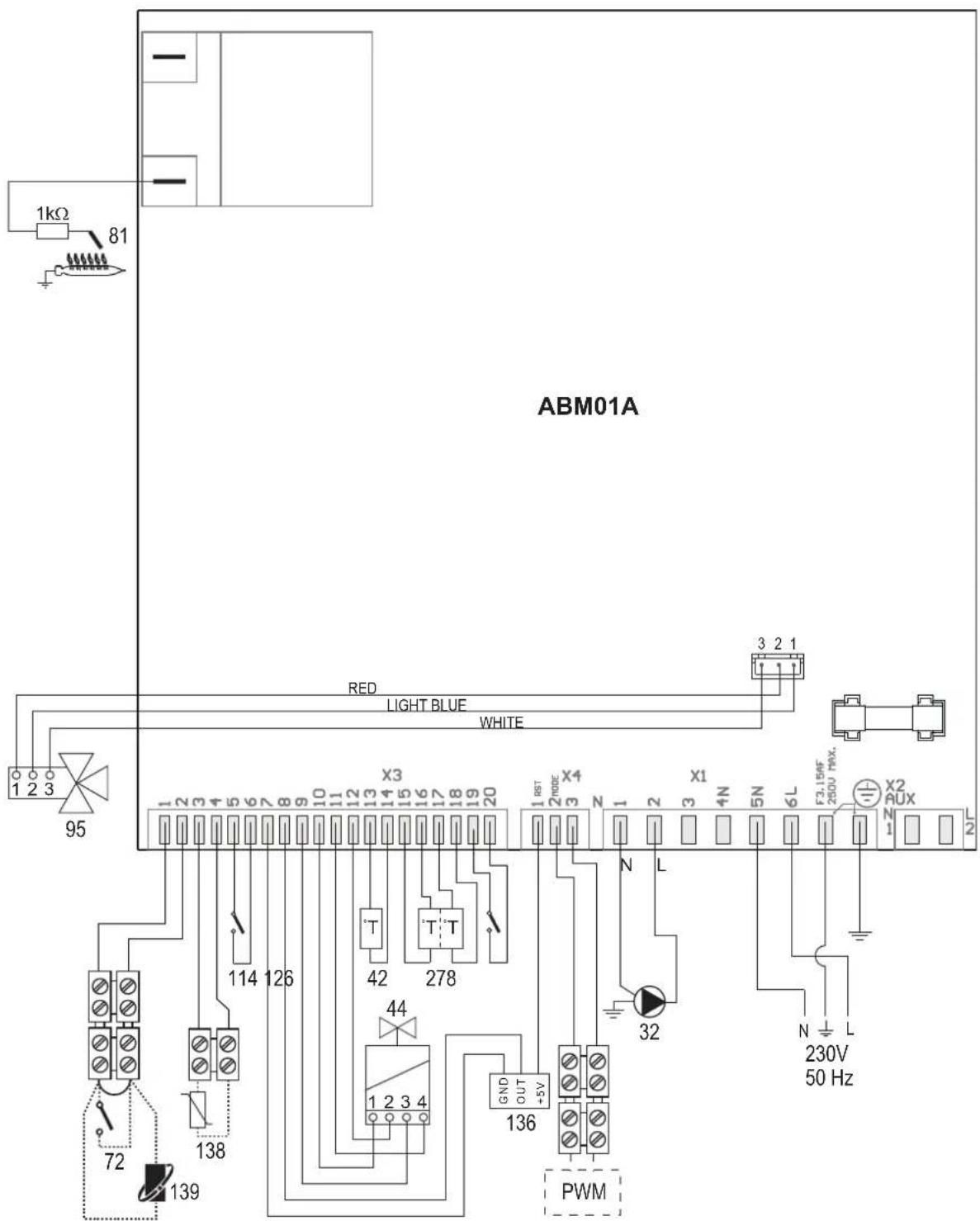

fig. 23- Schéma électrice

Attention : Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, défaire le pontage sur le bornier.

32 Circulateur circuit chauffage
42 Capteur température sanitaire
44 Vanne a gaz
72 Thermostat d'ambiance (option)
81 Electrode d'allumage et de détention
95 Bipasse
114 Pressostat eau
126 Thermostat de fumée
136 Débitmètre
138 Sonde extérieur (option)
139 Chronocommande à distance (option)
278 Capteur double (sécurité + chauffage)

FERROLI S.p.A.

Via Ritonda 78/a

37047 San Bonifacio - Verona - ITALY

www.ferroli.com

Fabbricato in Italia - Made in Italy - Fabrique en Italie
