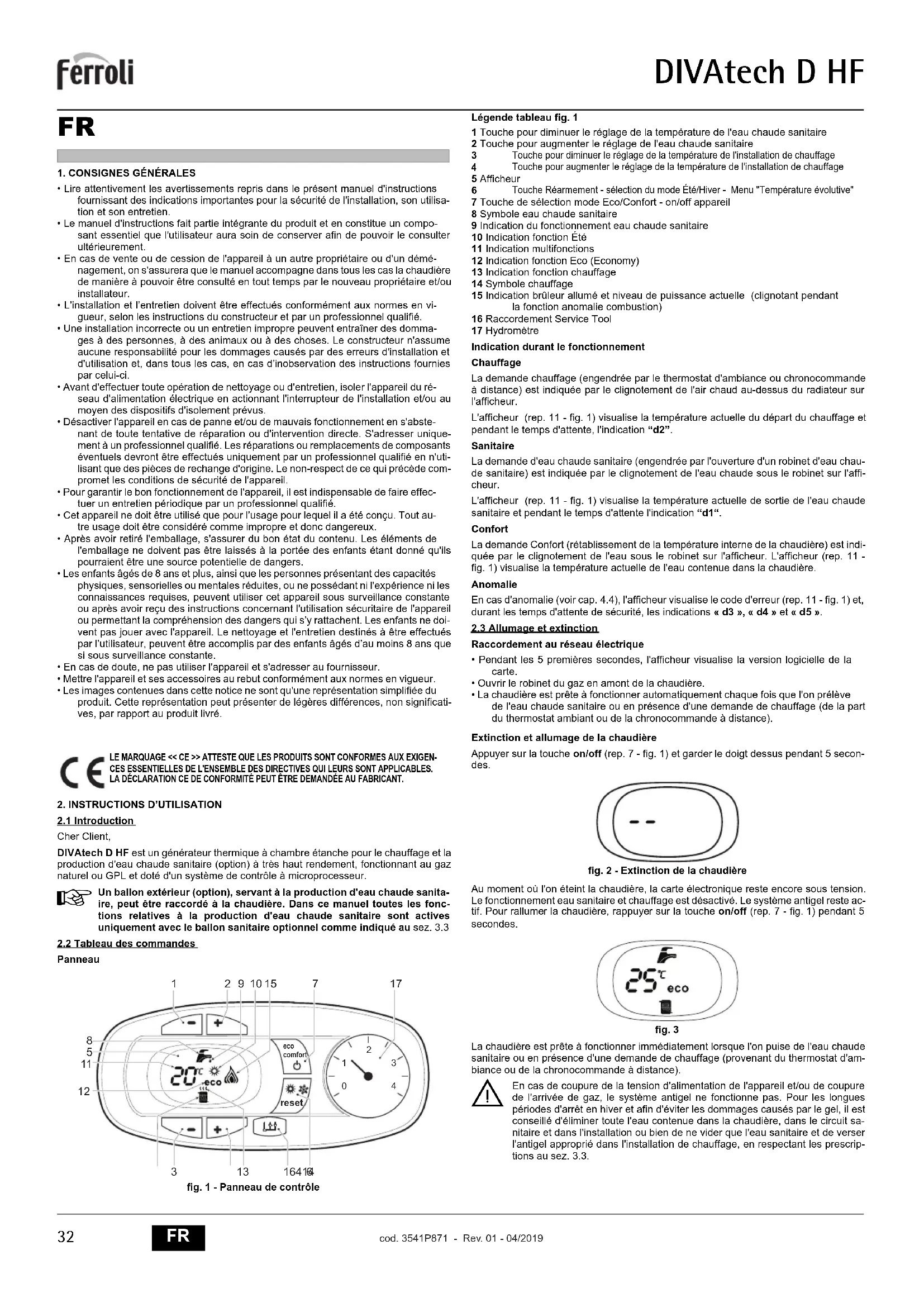

MODE D'EMPLOI Divatech D FERROLI
- Lire attentivement les avertissements repris dans le present manuel d'instructions fournissant des indications importantes pour la sécurité de l'installation, son utilisation et son entretien.
- Le manuel d'instructions fait partie intégrante du produit et en constitue un composant essentiel que l'utilisateur aura soin de conserver afin de pouvoir le consuluer ultérieurement.
- En cas de vente ou de cession de l'appareil à un autre propriétaire ou d'un déménagement, on s'assurer que le manuel accompagne dans tous les cas la chaudière de manière à pouvoir être consulté en tout temps par le nouveau propriétaire et/ou installateur.
- L'installation et l'entretien doivent être effectuels conformément aux normes en vigueur, selon les instructions du constructeur et par un professionnel qualifié.
- Une installation incorrecte ou un entretien propre peuvent entrainer des dommages à des personnes, à des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas d'inobservation des instructions fournies par celui-ci.
- Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prevus.
- Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe. S'adresser uniquement à un professionnel qualifié. Les réparations ou remplacements de composants éventuels devront être effectuels uniquement par un professionnel qualifié en n'utilisant que des pieces de rechange d'origine. Le non-respect de ce qui précude promèt les conditions de sécurité de l'appareil.
- Pour garantir le bon fonctionnement de l'appareil, il est indispensable de faire effectuer un entretien période par un professionnel qualifié.
Cet apparéil ne doit être utilisé que pour l'usage pour lequel il a été concu. Tout autre usage doit être considéré comme impropre et donc dangereux. - Àprouv avoir retiré l'emballage, s'assurer du bon état du contenu. Les éléments de l'emballage ne doivent pas être laissés à la portée des enfants étant donné qu'il pourrait être une source potentielle de dangers.
- Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacité physiques, sensorielles ou mentales réduites, ou ne possuant ni l'expérience ni les connaissances requises, peuvent utiliser ce appareil sous surveillance constante ou après avoir reçu des instructions concernant l'utilisation sécuritétaire de l'appareil ou permettant la compréhension des dangers qui s'y rattachent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destinés à être effectuels par l'utilisateur, peuvent être accomplis par des enfants âgés d'au moins 8 ans que si sous surveillance constante.
- En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur.
- Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
- Les images contenues dans cette notice ne sont qu'une représentation simplifiée du produit. Cette représentation peut presenter de légères différences, non significatives, par rapport au produit livré.
LE MARQUAGE CE ATTESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGENCES ESSENTIELLES DE L'ENSEMBRE DES DIRECTIVES QEI LEURS AREN'T APPLICABLES. LA DECLARATION CE DE CONFORMITE POTE ETRE DEMANDEE AU FABRICANT.
2. INSTRUCTIONS D'UTILISATION
2.1 Introduction
Cher Client,
DIVAtech D HF est un généraur thermique à chamme étanche pour le chauffage et la production d'eau chaude sanitaire (option) à très haut rendement, fonctionnant au gaz naturel ou GPL et doté d'un système de contrôle à microproceseur.
Unallon extérieur (option), servant à la production d'eau chaude sanitaire, peut être raccordé à la chaudière. Dans ce manuel toutes les fonctions relatives à la production d'eau chaude sanitaire sont actives uniquement avec le gallon sanitaire optionnel comme indiqué au sez. 3.3
2.2 Tableau des commandes
Panneau

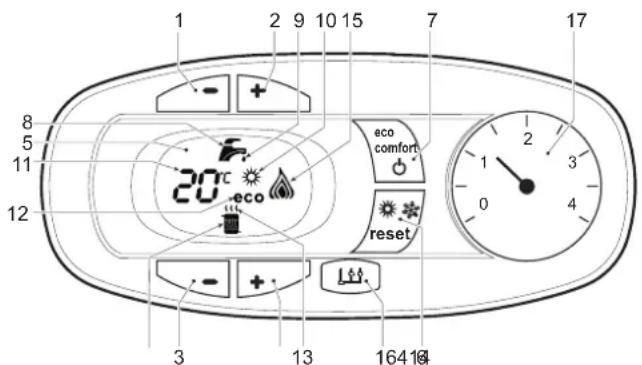

fig. 1 - Panneau de contrôle
Legende tableau fig. 1
1 Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
2 Touche pour augmenter le réglage de l'eau chaude sanitaire
3 Touche pour diminuer le reglage de la temperature de l'installation de chauffage 4 Touche pour augmenter le reglage de la temperature de l'installation de chauffage
5 Afficheur
6 Touche Rarmement - selection du mode Eté/Hiver - Menu "Temperature evolutive"
7 Touche de selection mode Eco/Confort - on/off apparéil
8 Symbole eau chaude sanitaire
9 Indication du fonctionnement eau chaude sanitaire
10 Indication fonction Eté
11 Indication multifonctions
12 Indication fonction Eco (Economy)
13 Indication fonction chauffage
14 Symbole chauffage
15 Indication bruleur allumé et niveau de puissance actuelle (clignotant pendant la fonction anomalie combustion)
Indication durant le fonctionnement
Chauffage
La demande chauffage (engendree par le thermostat d'ambiance ou chronocommande a distance) est indiquee par le clignotement de l'air chaud au-dessus du radiateur sur I'afficheur.
L'afficheur (rep. 11 - fig. 1) visualise la tempéature actuelle du départ du chauffage et pendant le temps d'attente, l'indication "d2".
Sanitaire
La commande d'eau chaude sanitaire (engendree par l'ouverture d'un robinet d'eau chaude sanitaire) est indiquée par le clignotement de I'eau chaude sous le robinet sur I'affcheur.
L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de sortie de l'eau chaude sanitaire et pendant le temps d'attente l'indication "d1".
Confort
La demande Confort (rétablissement de la température interne de la chaudière) est indiquée par le clignotement de l'eau sous le robinet sur l'afficheur. L'afficheur (rep. 11 - fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.
Anomalie
En cas d'anomalie (voir cap. 4.4), l'afficheur visualise le code d'erreur (rep. 11 - fig. 1) et, durant les temps d'attente de sécurité, les indications « d3», « d4 » et « d5 »
2.3 Allumage et extinction
Raccordement au réseau électrique
- Pendant les 5 premières secondes, l'afficheur visualise la version logicielle de la carte.
- Ouvrir le robinet du gaz en amont de la chaudière.
- La chaudière est prete à fonctionner automatiquement chaque fois que l'on prédeve de I'eau chaude sanitaire ou en presence d'une demande de chauffage (de la part du thermostat ambient ou de la chronocommande a distance).
Extinction et allumage de la chaudiere
Appuyer sur la touche on/off (rep. 7 - fig. 1) et garder le doigt dessus pendant 5 secondes.
fig. 2 - Extinction de la chaudière
Au moment où l'on est eint la chaudiere, la carte electronique reste encore sous tension. Le fonctionnement eau sanitaire et chauffage est deactivé. Le système antigel reste actif. Pour rallumer la chaudiere, rappuyer sur la touche on/off (rep. 7 - fig. 1) pendant 5 secondes.
fig. 3
La chaudière est prete à fonctionner immidiatement lorsque l'on pulse de l'eau chaude sanitaire ou en presence d'une demande de chauffage (provenant du thermostat d'ambiance ou de la chronocommande à distance).
En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure de l'arrivee de gaz, le systeme antigel ne fonctionne pas. Pour les longues periodes d'arrer en hiver et afin d'éviter les dommages causés par le gel, il est conseillé d'éliminer toute l'eau contenue dans la chaudière, dans le circuit sanitaire et dans l'installation ou bien de ne vider que l'eau sanitaire et de verser l'antigel approprié dans l'installation de chauffage, en respectant les prescriptions ausez. 3.3.
2.4Réglages
Commutation Été/Hiver
Appuyer sur la touche etelhiver (rep.6 - fig.1) pendant 2 secondes.
L'affcheur montre le symbole Eté (rep. 10 - fig. 1): la chaudière ne fournir que de l'eau chaude sanitaire. Le système antigel reste actif.
Pour désactiver le mode éte, appuyer à nouveau sur la touche éte/hiver (rep. 6 - fig. 1) pendant 2 secondes.
Réglage de la température de chauffage
Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour regler la température d'un minimum de 30^ à un maximum de 80^ . Toutfoots, il est conseilé de ne pas faire fonctionner la chaudière en dessous de 45^ .
fig.4
Réglage de la température d'eau chaude sanitaire
Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour régler la température entre 40^ (minimum) et 55^ (maximum).
fig.5
Réglage de la température ambiente (avec thermostat d'ambiance en option)
Programmer à l'aide du thermostat d'ambiance la température souhaitee à l'intérieur des pieces. Si le thermostat d'ambiance n'est pas monte, la chaudiere mainiendra l'installation a la temperature de consigne depart.
Régulation de la température ambiente (par chronocommande à distance en option)
Programmer à l'aide de la chronocommande à distance la température souhaïée à l'interieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'installation en fonction de la température ambiente demandée. Pour le fonctionnement par chronocommande à distance, se reporter au manuel d'utilisation spécifique.
L'appareil est doté d'une fonction qui garantit une vitesse élevée de début d'ECS et un comfort optimal pour l'utiliser. Lorsque le dispositif est en fonction (mode CONFORT), l'eau contenue dans la chaudière est maintainue en temperature, ce qui permet d'obtenir immeditatement l'eau chaude à la sortie de la chaudière, dés l'ouverture du robinet.
Le disposifit peut etre de activite par lutilisateur (mode ECO) en appuyant sur la touche eco/comfort (7 - fig. 1). En mode ECO, l'afficheur active le symbole ECO (rep. 12 - fig. 1). Pour activer le mode CONFORT, rappuyer sur la touche eco/comfort (rep. 7 - fig. 1).
Température évolutive
Si la sonde extérieure (option) est montée, le système de réglage de la chaudière travaillera en « Température evolutive ». Dans ce mode, la température de l'installation chauffage est régulée en fonction des conditions climatiques extérieures de manière à garantir un comfort élevé et une économie d'énergie pendant toute l'année En particulier, lorsque la temperature extérieure augmente la temperature de départ installation diminue selon une "courbe de compensation" donnée.
Avec le réglage évolutif, la température sélectionnée par les touches chauffage (rep. 3 - fig. 1) devient la température maximum de refoulement de l'installation. Il est conseilé de régler la valeur maximaque pour permettre au système de réguler la température sur toute la plage utile de fonctionnement
La chaudière doit être réglée au cours de l'installation par un professionnel qualifié Noter que l'utilisateur pourrait faire des adaptations ou ajustements événuels pour améliorer le comfort
Courbe de compensation et déplacement des courbes
Appuyer sur la touche reset (rep. 6 - fig. 1) pour acceder au menu « Température évolution »; « CU » clignote 5 secondes sur l'afficheur.
Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour regler la corue désiée de 1 à 10, selon la caractéristique (fig. 6). Si la corue est régée sur 0, le réglage de la température évolutive est désacté.
Appuyer sur les touches chauffage (rep. 3 - fig. 1) pour acceder au déplacement parallele des courbes ; « OF » clignote sur l'afficheur. Appuyer sur les touches sanitaire (rep. 1 - fig. 1) pour régler le déplacement parallele des courbes en fonction de la caractéristique (fig. 7).
Appuyer de nouveau sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes pour quitter le menu « Température évolutive »
Si la température ambiente est inférieure à la valeur désirée, il est conseilé de définir une courbe supérieure et vice versa Augmenter ou diminuer d'une unité et vérifier le résultat dans la piece ou le local

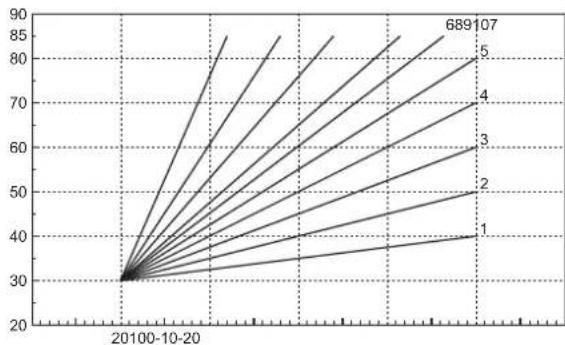

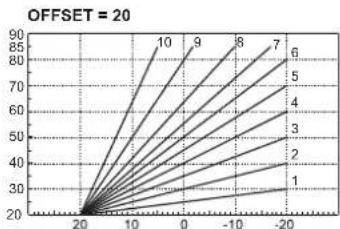

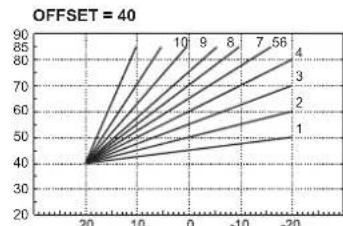

fig. 6 - Courbes de compensation
fig. 7 - Exemple de déplacement parallele des courbes de compensation
Réglages à partir de la chronocommande à distance
Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront génés comme indiquédans le tableau 1.
Tableau 1
| Réglage de la température de chauffage | Le réglage peut être exécuté tant depuis le menu de la chronocom-mance à distance que du panneau de commande de la chaudière. |
| Réglage de la température d'eau chaude sani-taire | Le réglage peut être exécuté tant depuis le menu de la chronocom-mance à distance que du panneau de commande de la chaudière. |
| Commutation Étée/Hiver | Le mode étée à la priorité sur une éventuelle_demande de chauff-fage provenant de la chronocommande à distance. |
| Sélection Eco/Confort | En désactivant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière se place en mode Economy. Dans cette condition, la touche eco/confort (rep. 7 - fig. 1) sur le panneau de la chaudière est désectivement. |
| En activant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière séLECTIONne le mode Confort. Dans cette condition, il est possible de sélectionner l'un des deux modes à l'aide de la touche eco/confort (rep. 7 - fig. 1) sur le pan-neau de la chaudière. | |
| Température évolutive | La chronocommande à distance ainsi que la carte de la chaudière gérènt le réglage de la température évolutive : la température évolutive de la carte de la chaudière à la priorité. |
Réglage de la pression hydraulique de l'installation
La pression de remplissage installation a froid, lue sur l'hydrometre de la chaudiere (rep. 2 - fig. 8), doit correspondre environ a 1,0 bar. Si la pression de l'installation descend en dessous de la valeur minimale, la chaudiere s'arrête et le afficheur visualise l'anomalie F37. Extraire le robinet de remplissage (rep. 1 - fig. 8) et le tourner dans le sens inverse des aiguilles d'une montre pour rétablier la valeur initiale. Toujours referrer le robinet une fois l'opération terminée.
Après le rétablissement de la pression de l'installation, la chaudière activera le cycle de purge de l'air pendant 300 secondes; cette condition est signalée sur l'afficheur par l'indication Fh.
Pour éviter le blocage de la chaudière, Il est conseilé de vérifier périodiquement la pression lue sur le manomètre avec l'installation à froid. Si la pression est inférieure à 0,8 bar, rétablier la valeur normale.

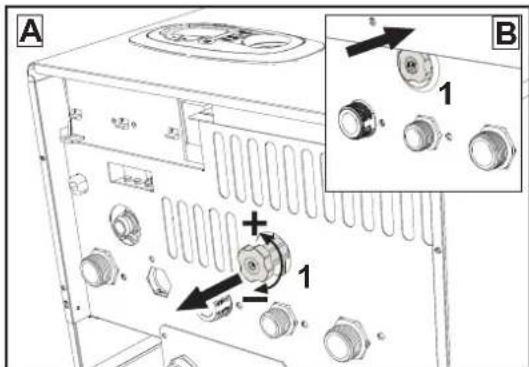

fig. 8- Robinet de remplissage

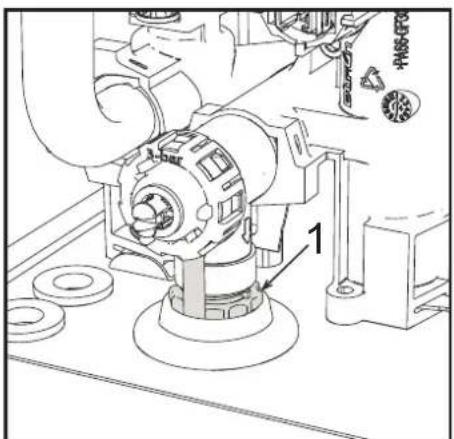

La bague du robinet de vidange est située sous la soupape de sécurité positionnée à l'intérieur de la chaudière.
Pour vid danger l'installation, tourner la bague (rep. 1 - fig. 9) dans le sens inverse des aigilles d'une monte pour ouvrir le robinet. Éviter d'utiliser un outil quelqueconque pour effectuer cette opération. Tourner la bague uniquement avec les mains.
Pour vidanger l'eau uniquement dans la chaudière, fermer préalablement les vannes d'arrêt ou d'isolement entre l'installation et la chaudière avant d'agir sur la bague.
fig. 9-Soupape de sécurité avec robinet de vidange
3. INSTALLATION
3.1 Dispositions generales
L'INSTALLATION DE LA CHAUDIERE DOIT ETRE EFFECTUEE CONFORMMEMENT AUX TEXTES REGLEMENTAIRES ET REGLES DE L'ART EN VIGueur, SUIVANT LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.
3.2 Emplacement
Le circuit de combustion de l'appareil est étanche par rapport au local d'installation: l'appareil peut donc être installé dans n'importe quel local, à l'exception de tous types de garage. Ce local devra cependant être suffisamment aéré pour évitier de créé une condition de risque en cas de fulle de gaz même minime Le non-respect de cette consigne peut entrainer le risque d'asphyxie et d'intoxication, ou bien d'explosion et d'incendie. Cette consigne de sécurité a été fixée par la directive CEE 2009/142 pour tous les apparèils à gaz, y compris les apparèils à circuit de combustion étanche.
L'appareil peut fonctionner dans un endroit partiellement protégé ayant une température minimum de -5^ . S'il est équipé du kit hors-gel, il peut être utilisé jusqu'à une température minimale de -15^ . Installer la chaudière à l'abri, par exemple sous un auvent, à l'intérieur d'un balcon ou dans une niche abrête.
Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matérielux inflammables ainsi que de gaz corrosifs.
La chaudière peut être accrochée au mur : elle est équipée en série d'un étrier de fixation. La fixation murale doit garantir un soutien stable et efficace du générateur.
Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de ceux-ci, prévoir de l'espace pour le demontage de l'habillage et pour l'entretien normal
3.3 Raccordements hydrauliques
Avertissements
L'évacuation de la soupape de suture doit être raccordée à un entonnoir d'écoulement, ou à une tuyauterie de récuption, pour éviter le dégorgement d'eau au sol en cas de supression dans le circuit de chauffage. Dans le cas contraire, si la soupape de suture se déclène et provoque l'inondation du local, le fabricant de la chaudière ne sera pas tenu pour responsable des dégats conséquents.
Avant d'effectuer le racordement, veiller à ce que l'appareil soit préparé pour fonctionner avec le type de combustible disponible et prendre soin de bien nettoyer les conduites du circuit.

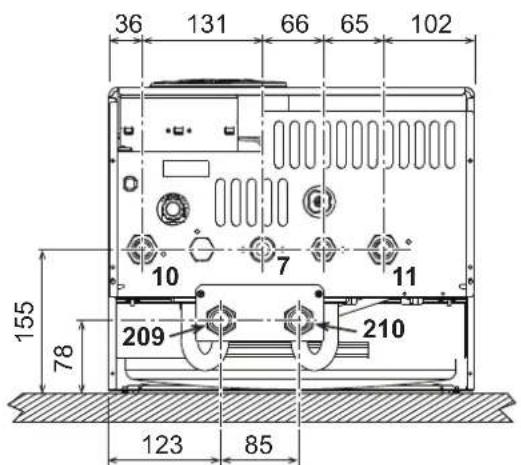

Effectuer les raccordements aux points prevus, comme indiqué sur le dessin fig. 25 et conformément aux pictogrammes se trouvant sur l'appareil.
Remarque: l'appareil est équipe de déviation interne du circuit de chauffage.
\section*{Caracteristiques de l'eau de l'installation}
En presence d'une eau ayant un degré de durete supérieur à 25^ Fr (1^ = 10ppm CaCO_3) , il est recommendé d'utiliser une eau spécifique traitée afin d'éviter toute in-crustation évientuelle dans la chaudière.
Système antigel, produits antigel, additives et inhibiteurs
Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhibiteurs, uniquement et exclusivement si le produit de ces liquides ou additives fournir une garantie qui assure que ses produits sont appropriés à l'utilisation et ne provoquent pas de dommages à l'échangeur de la chaudière ou à autres composants et/ou materiaux de la chaudière et de l'installation. Il est interidet d'utiliser des liquides antigel, des additifs et des inhibiteurs non spécifique prévus pour l'utilisation dans des circuits thermiques et compatibles avec les matériaux composant la chaudière et le circuit.
Raccordement à unallon servant à la production d'eau chaude sanitaire
La carte électronique de l'appareil est prévue pour la gestion d'unallon externe pour la production d'eau chaude sanitaire. Effectuer les raccordements hydrauliques conformément au schéma fig. 10. Effecteur les raccordements électriques conformément au schéma électrique fig. 30. Il faut utiliser le kit code 1KWMA11W. Le système de contrôle de la chaudière à l'allumage suivant reconnaître la présence de la sonde duallon et se configure automatiquement, en activant l'afficheur et le contrôle relatifs à la fonction sanitaire.

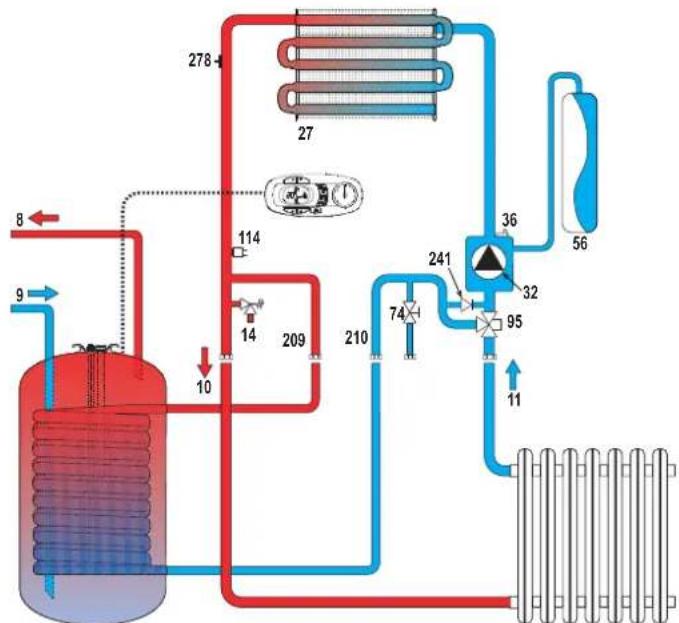

fig. 10-Schema deraccordement a un ballonextérieur
8 Sortie eau chaude sanitaire
9 Entree eau chaude sanitaire
10 Départ installation - Ø 3/4"
Le raccordement au gaz doit être effectué au raccord prévu (voir fig. 25), conformément aux normes en vigueur; utilisez un tuyau métallique rigide ou flexible, a paroi continue en acier inoxydable, en intercalant un robinet du gaz entre la chaudière et le circuit Vérifier l'échéauté de toutes les connexions du gaz

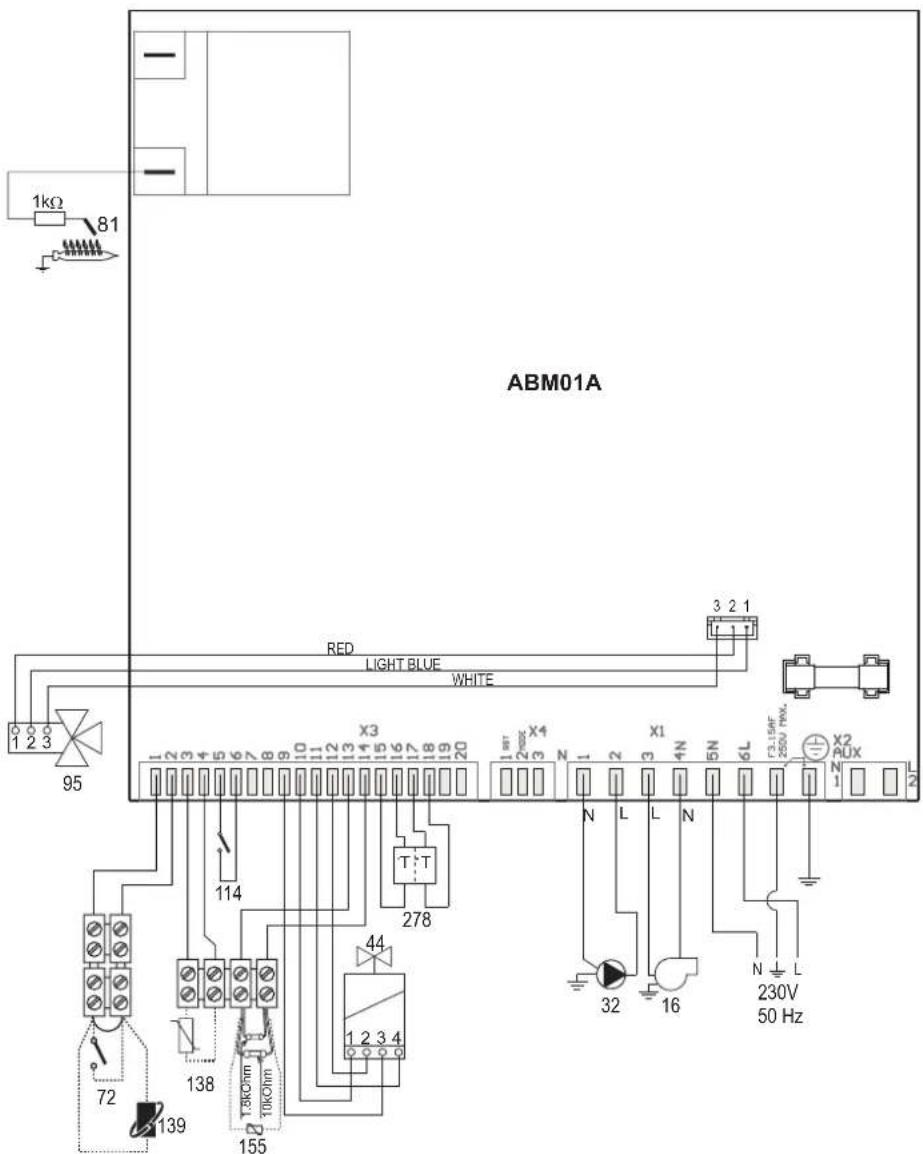

3.5 Branchements électriques
AVERTISSEMENTS
AVANT TOUTE OPÉRATION PRÉVOYANT LE DÉMONTAGE DE L'HABILLAGE, DÉBRANCHER LA CHAUDÈRE DU SECTEUR EN INTERVENANT SUR L'INTERRUPTEUR GÉNÉRAL.
NE TOUCHER AUCEN COMPOSANT ELECTRIQUE OU CONTACT SI L'INTRRUPTEUR GENÉRIAL N'A PAS ETÉ COUPE! RISQUE DE BLESSURES OU MORT PAR ELECTROCUTION!
La sécurité électricque de l'appareil ne peut être assurée que lorsquel celui-ci est correctement raccordé à une ligne de mise à la terre efficacite conforme aux normes en vigueur. Faire vérifier par un professionnel quialité l'efficacité et la conformité de la connexion avec la mise à la terre. Le constructeur décline toute responsabilité pour des dommages décaoulant de l'absence de connexion de mise à la terre ou de son inefficacité et du non-respect des normes électriques en vigueur
La chaudiere est precable; le cable de raccordement au réseau electrique de l'établissement (au secteur) est de type tripolaire sans fiche. Les connexions au secteur doivent être réalisées par raccordement fixe et prévoir un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm et l'interposition de fusibles de 3A maxi entre la chaudiere et la ligne il est important de respecter la polarité (LIGNE: cable marron / NEUTRE: cable bleu / TERRE: cable jaune-vert) dans les raccordements au secteur.
Le cable d'alimentation de l'appareil NE DOIT PAS ETRE REMPLACÉ PAR L'UTILISATEUR. En cas d'endommagement du cable, etéindre l'appareil. Pour son remplacement, s'adresser exclusivement un professionnel qualifié En cas de remplacement du cable électrique d'alimentation, utilisier exclusivement un cable « HAR H05 VV-F » 3x0,75 mm2 avec diamètre extérieur maximum de 8 mm.
Thermostat d'ambiance (optionnel)
ATTENTION: LE THERMOSTAT D'AMBIANE DOIT ETRE À CONTACTS PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ELECTRONIQUE EST IRRÉMIÉDABLEMENT DÉTERIORREE.
En raccordant une chronocommande ou un interrupteur hora (minuterie), évitier d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

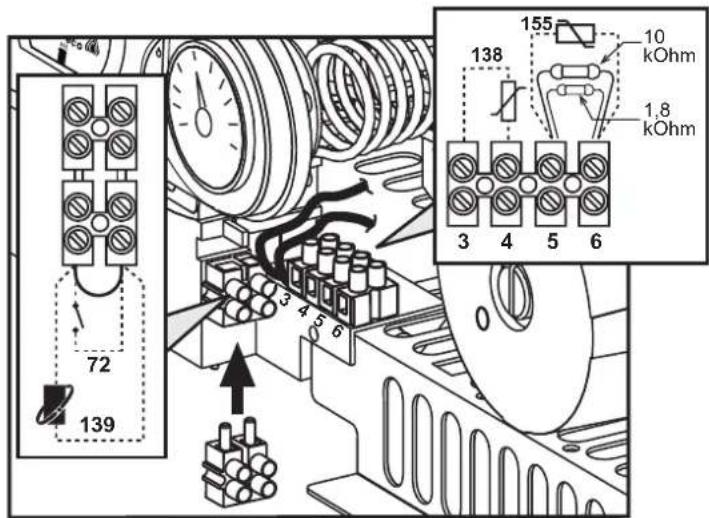

Accès au bornier
Après avoir rétier l'habillage, il est possible d'acceder au bornier électrique. La disposition des barrettes pour les différentes connexions est reportée dans les schémas ELECTriques au chapitre des données techniques fig. 30.
fig. 11- Accès au bornier
3.6 Conduits de fumée
Avertissements
L'appareil est du type "C" à chambre étanche et tirage force, l'arrivee d'air et la sortie de fumées doivent etre raccordees a un des systèmes d'évacuation/aspiration indiques ci-apres. L'appareil est homologue pour fonctionner avec toutes les configurations de conduils Cny indiquees sur la presente notice d'instructions. Toutefois, il est possible que certaines configurations de sortie soient expressement limitetes ou interdites par les textes reglementaires et/ou la réglementation locale. Avant de proceder à l'installation, verifiér et respecter scrupuleusement les prescriptions qui s'y rapportent. En outre, respecter le positionnement des terminaux muraux et/ou sur le toit et les distances minimales d'une fenetre adjacent, sous une bagche d'aération, d'un angle de l'edifice, etc.
Diaphragmes
Pour le fonctionnement de la chaudière, monter les diaphragmes fournis avec l'appareil. Vérifier que la chaudière dispose du bon diaphragme (lorsque cela est nécessaire) et que ce dernier est installé correctement.

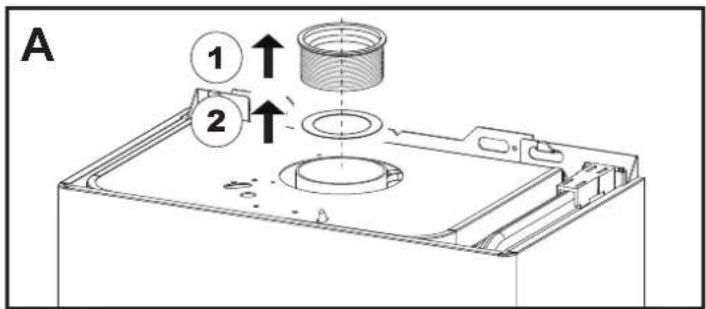

A Remplacement du diaphragme, chaudiere non installee

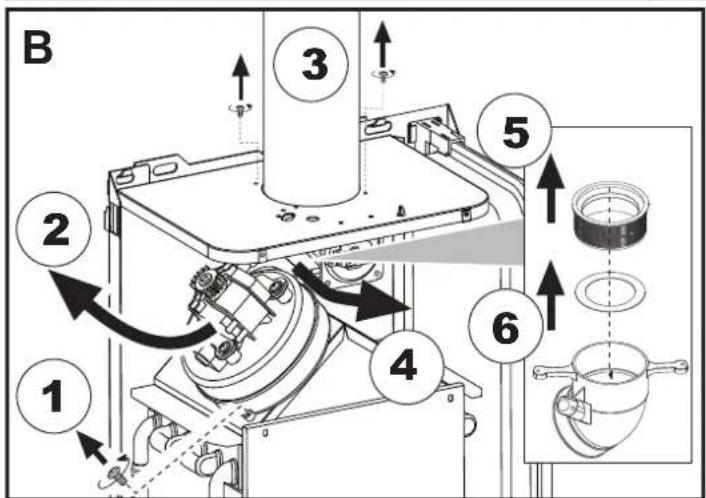

B Remplacement du diaphragme, chaudiere et conduits de fumee déjà installeeds
Raccordement avec des tubes coaxiaux

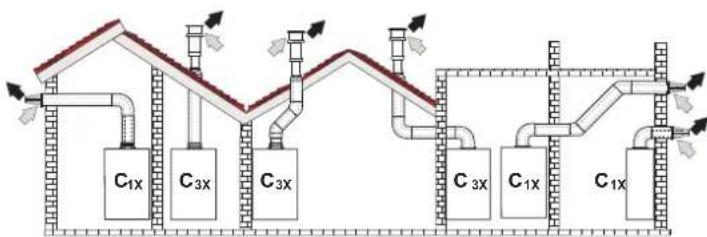

fig. 12 - Exemples de raccordement avec des conduits coaxiaux ( = Air / = Fumipes)
Tableau 2 - Typologie
| Type | Description |
| C1X | Aspiration et évacuation horizontale murale |
| C3X | Aspiration et évacuation verticale au toit. |
Pour le raccordement avec des tubes coaxiaux, l'un des accessoires suivants doit être monté au départ de l'appareil. Pour les cotes de perçage des orifices dans le mur, voir figure sur la page de couverture.

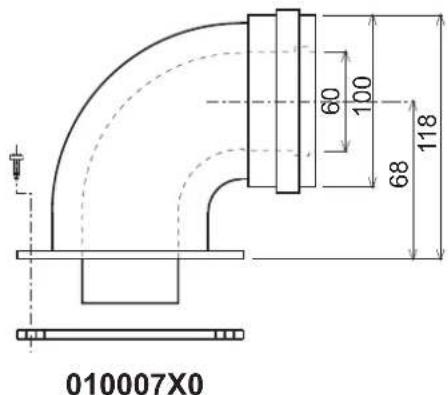

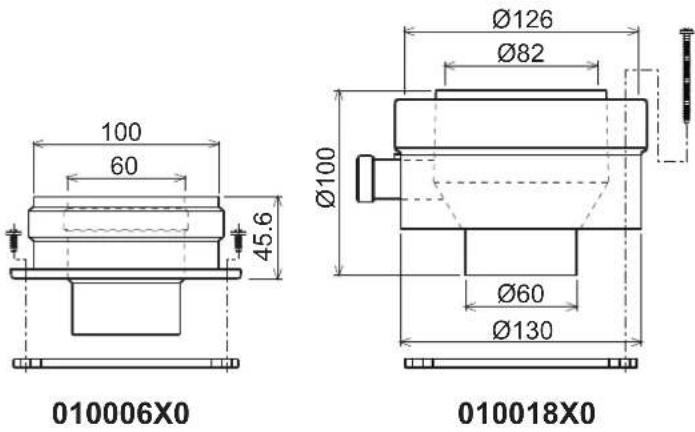

fig. 13 - Accessoires de départ pour conduits coaxiaux
Tableau 3- Diaphragmes pour conduits coaxiaux
| Coaxial 60/100 | Coaxial 80/125 | |||
| Longueur maximale admissible | DIVAtech D HF24 = 5 mDIVAtech D HF32 = 5 m | 10 m | ||
| Facteur de réduction coude 90° | 1 m | 0.5 m | ||
| Facteur de réduction coude 45° | 0.5 m | 0.25 m | ||
| Diaphragme à utiliser | 0 + 2 m | DIVAtech D HF24 = Ø43DIVAtech D HF32 = Ø45 | 0 + 3 m | DIVAtech D HF24 = Ø43DIVAtech D HF32 = Ø45 |
| 2 + 5 m | Pas de diaphragme | 3 + 10 m | Pas de diaphragme | |

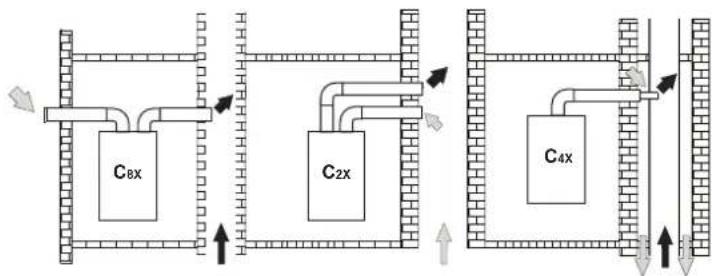

Raccordement avec des conduits séparés

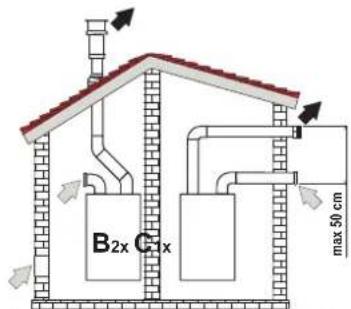

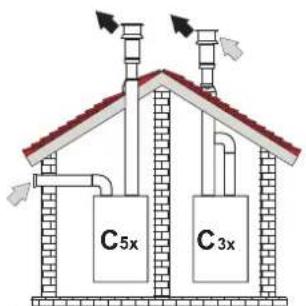

fig. 14 - Exemples de raccordements avec des conduits séparés (= Air / = Fumées)
Tableau 4 - Typologie
| Type Description | |
| C1X | Aspiration et évacuation horizontally murale. Les terminaux d'entrée/sortie doivent être concentriques ou assez proches pour recevoir les mêmes conditions de vent (jusqu'à 50 cm) |
| C3X | Aspiration et évacuation verticale sur le toit. Termaux d'entrée/sortie identiques à C12 |
| C5X | Aspiration et évacuation séparées murales ou sur le toit et dans des zones ayant des pressions différantes. L'évacuation et l'aspiration ne doivent pas se tracer sur des parois opposées |
| C6X | Aspiration et évacuation avec conduits certifiés séparément (EN 1856/1) |
| B2X | Aspiration du local de la chaudière et évacuation murale ou sur le toitIMPORTANT - LE LOCAL DOIT ÉTRE DÔTÉ D'UN DISPOSITIF DE VENTILATION APPROPRIÉ |
Pour le raccordement avec des conduits séparés, l'accessoire suivant doit être monté au départ de l'appareil :

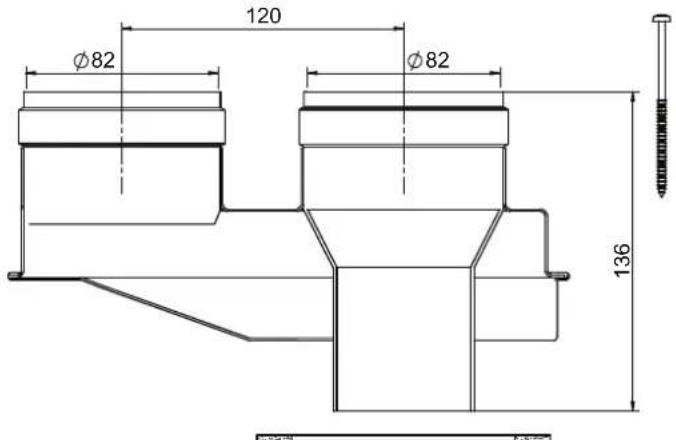

fig. 15 - Accessoire de départ pour conduits séparés ref. 010031X0
Avant de proceder à l'installation, vérifier le diaphragme à utiliser et ne pas dépasser la longueur maximale admissible à l'aide d'un simple calcul :
- Définir le schéma complet de l'installation en ventouse (conduit double paroi) concentrique, y compris les accessoires et les terminaux de sortie.
- Consulter le tableau 6 et reperrer les pertes en m eq (mêtres équivalents) de chaque composant, suivant leur position d'installation.
- Verifier que la perte totale calculée est inférieure ou égale à la longueur maximum autorisé sur le tableau 5.
Tableau 5-Diaphragmes pour conduits séparés
| DIVAtech D HF24 DIVAtech D HF32 | ||||
| Longueur maximum autorisé | 60 m2 | 48 mEq | ||
| Diaphragme à utiliser | 0 - 20 mEq | Ø 43 0 - 15 m | mEq | Ø 45 |
| 20 - 45 mEq | Ø 47 15 - 35 m | mEq | Ø 50 | |
| 45 - 60 mEq | Pas de diaphragme | 35 - 48 mEq | Pas de diaphragme | |
Tableau 6 - Accessoires
| Pertes en m_eq | ||||
| Aspiration air | Évacuation des fumées | |||
| Vertical Horizontal | ||||
| Ø 80 | TUYAU COUDE | 1 m M/F | 1KWMA83A | 1,0 |
| 2 m M/F | 1KWMA06K | 2,0 | ||
| 45° F/F | 1KWMA01K | 1,2 | ||
| 45° M/F | 1KWMA65A | 1,2 | ||
| 90° F/F | 1KWMA02K | 2,0 | ||
| 90° M/F | 1KWMA82A | 1,5 | ||
| 90° M/F + prise de test | 1KWMA70U | 1,5 | ||
| MANCHETTE | avec prise de test | 1KWMA16U | 0,2 | |
| pour évacuation des condensats | 1KWMA55U | - | ||
| TEE | pour évacuation des condensats | 1KWMA05K | - | |
| TERMINAL | air mural | 1KWMA85A | 2,0 | |
| fumées mural avec mitron | 1KWMA86A | - | ||
| CHEMINEE | AirFumée double conduit 80/80 | 1KWMA84U | - | |
| Evacuation des fumées unique-ment Ø80 | 1KWMA83U + 1KWMA86U | - | ||
| Ø 100 | REDUCTION | de Ø80 à Ø100 | 1KWMA03U | 0,0 |
| de Ø100 à Ø80 | 1,5 | |||
| TUYAU COUDE | 1 m M/F | 1KWMA08K | 0,4 | |
| 45° M/F | 1KWMA03K | 0,6 | ||
| 90° M/F | 1KWMA04K | 0,8 | ||
| TERMINAL | air mural | 1KWMA14K | 1,5 | |
| fumées mural avec mitron | 1KWMA29K | - | ||
| Ø 60 | TUYAU COUDE | 1 m M/F | 010028X0 | - |
| 90° M/F | 010029X0 | - | ||
| REDUCTION | 80 - 60 | 010030X0 | - | |
| TERMINAL | Fumées mural | 1KWMA90A | - | |
| ATTENTION : VU LES FORTES PERTES DE CHARGE DES ACCESSOIRES Ø60, LES UTILISER UNIQUEMENT SI NÉCESSAIÈRE ET AU Niveau DU DERNIER TRONÇON D'EVACUATION DES FUMÉEES. | ||||
Raccordement des carneaux de fumées collectifs
Tableau 7 - Type
| Type Description | |
| C2X | Aspiration et évacuation par carneau commun (aspiration et évacuation dans le même carneau) |
| C4X | Aspiration et évacuation par carneaux commun séparés, mais reçovenant les mêmes conditions de vent |
| C8X | Évacuation par carneau individuel ou commun et aspiration murale |
| B3X | Aspiration depuis le local de la chaudière par conduit concentrique (renferment l'évacuation) et évacuation par carneau commun à tirage naturel |
| IMPORTANT- LE LOCAL DOIT ÉTRE DOTE D'UN DISPOSITIF DE VENTILATION APPROPRIÉ | |

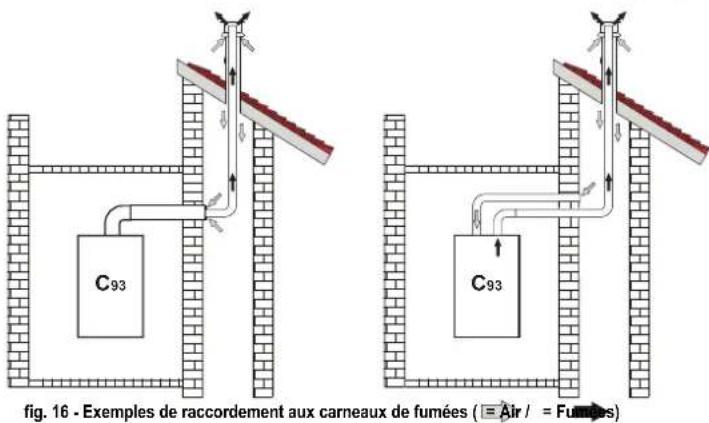

| C93 | Evacuation à un terminal vertical et aspiration par carneau existant. |
Pour raccorder la chaudière DIVATEch D HF à un carneau collectif ou individuel à tirage naturel, ces derniers doivent être concus par un technicien professionnellement qualifié, conformément aux normes en vigueur et être appropriés aux apparèts à chambre étanche dotés de ventilateur.
4. UTILISATION ET ENTRETIEN
Avertissements
Toutes les opérations de réglage, transformation, mise en service, entretien décrites ci-après sont réservées à des techniciens qualifiés (ayant suivi la formation professionnelle prévue par les normes en vigueur) tel que le personnel du SAV.
FERROLI decline toute responsabilité en cas de dommages matériels et/ou corporels dus à la manipulation de l'appareil de la part de personnes non qualifiées et non autorisées.
4.1 Reglages.
Adaptation au gaz d'alimentation
TOUS LES COMPOSANTS ENDOMMAGÉS PENDANT LES OPÉRATIONS D'ADAPTATION DOIVENT ÉTRE REMPLÉS.
L'appareil peut fonctionner au métahane ou au GPL, et est prédisposé en usine pour l'un de ces deux types de gaz comme il est clairément indiqué sur l'emballage et sur la plaque des données techniques. Quand l'appareil doit être utilisé avec un gaz différent de celui avec lequel il a été calibre et testé en usine, il faut se procurer le kit d'adaptation approprié et procéder de la manière suivante:
- Couper l'alimentation electrique de la chaudiere et fermer le robinet de gaz.
- Remplacer les gicleurs du bruleur principal en montant les gicleurs indiques sur le tableau des caractéristiques techniques cap. 5, en fonction du type de gaz utilisé
- Retablir l'alimentation électrique de la chaudière et ouvrir le robinet du gaz.
-
Modifier le paramètre concernant le type de gaz :
-
mesure la chaudière en mode veille
- appuyer sur les touches sanitère (rep. 1 et 2 - fig. 1) pendant 10 secondes : sur l'afficheur apparait l'indication clignotante « b01 »,
- appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour programmer le paramètre 00 (fonctionnement au methane) ou bien 01 (fonctionnement au GPL).
-
appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pendant 10 secondes.
La chaudiere repasse en mode veille -
Régler les pressions minimum et maximum au brûleur (voir paragraphe correspondant) en programmant les valeurs indiquées dans le tableau des données techniques pour le type de gaz utilisé
- Appliquer la plaquette adhése, contenue dans le kit d'adaptation, pres de la plaquette signalétique (des données techniques), attesting que l'adaptation a bien été effectue.
Activation de la fonction « Auto-setting » pour le tarage de la vanne à gaz
CETTE PROCEDURE NE DOIT ETRE EFFECTUEE QUE DANS LES CAS SUIVANTS : REMPLACEMENT DE LA VANNE A GAZ, REMPLACEMENT DE LA CARTE, ADAPTATION POUR CHANGESMENT DE GAZ D'ALIMENTATION.
La vanne à gaz B&P (avec opérateur modulant intégré) ne prévoit pas d'opérations de tarage mécanique : les réglages de la puissance minimale et de la puissance maximale sont donc réalisés de manière électronique via deux paramétres :
| Sommaire | Description | Gaz naturel | Gaz propane |
| q01 | Offset courant minimum absolut 0+100 0+150 | ||
| q02 | Offset courant maximum absolut | 0+100 | 0-150 |
Pre-tarage de la vanne a gaz
- Relier un manomètre pour surveiller la pression à la sortie de la vanne à gaz.
- Activer la fonction Auto-setting (Parametre b12=1).
- Activer la procEDURE de tarage en appuyant simultanément 5 secondes sur la touche chauffage + et la touche Eco/Comfort. L'indication « Au-to » apparait immidiatement sur l'afficheur (sous forme de deux clignotements consécultifs). Le brûleur est ensuite allumé. Dans un-delai de 8 secondes (methane et GPL) la chaudière trovée le point d'allumage. Les valeurs du point d'allumage, l'Offset courant minimum absolu (Paramètre q01) et l'Offset courant maximum absolu (Paramètre q02), sont mérmorises dans la carte.
Tarage de la vanne a gaz
- Sur l'afficheur apparaitra l'indication clignotante « q02 »; le courant de modulation est donc force à la valeur de pré-tarage du paramètre Offset courant maximum absolu (Paramètre q02).
- Appuyer sur les touches sanitière pour regler le paramètre « q02 » jusqu'à ce que le manometre indique la pression maximale nominale moins 1 mbar. Attende 10 secondes pour que la pression se stabilise.
- Appuyer sur la touche sanitaire « + » pour régler le paramètre « q02 » jusqu'à ce que le manomètre indique la pression maximale nominale. Attendre 10 secondes pour que la pression se stabilise.
- Si la pression lui sur le manomètre est différente de la pression maximale nominale, augmenter de 1 ou 2 unités le paramètre « q02 » par appui sur la touche sanitère « + » : après chaque modification, attendre 10 secondes pour que la pression se stabilise.
- Lorsque la pression sue sur le manometre est egrave à la pression maximale nominale (la valeur a peine ajustee du parametre « q02 » est automatiquement enregistré), appuyer sur la touche chauffage « - » : sur l'afficheur apparaitra l'indication clignotante « q01 » ; " le courant de modulation est donc force à la valeur de prétarage du parametre Offset courant minimum absolu (Parametre q01).
- Appuyer sur les touches sanitière pour régler le paramètre « q01 » jusqu'à ce que le manometre indique la pression minimale nominale plus 0,5 mbar. Attendre 10 secondes pour que la pression se stabilise.
-
Appuyer sur la touche sanitaire « - » pour régler le paramètre « q01 » jusqu'à ce que le manomètre indique la pression minimale nominale. Attendre 10 secondes pour que la pression se stabilise.
-
Si la pression sue sur le manometre est Differente de la pression minimale nominale, diminuer de 1 ou 2 unites le parametre « q 0 1 » par appiu sur la touche sanitaire « - » : après chaque modification, attendre 10 secondes pour que la pression se stabilise.
- Lorsque la pression lue sur le manometre est égale à la pression minimale nominale (la valeur à peine ajustée du paramètre « q01 » est automatiquement enregistrée), vérifier de nouveau les réglages en appuyant sur les touches chauffage et les corriger éventuellesment en repétant la Procedure déscrie précédendum.
- La procédure de tarage termine automatiquement au bout de 15 minutes ou en appuyant simultanément 5 secondes sur les touches chauffage « + » et Eco/Comfort.
Vérification des valeurs de pression du gaz et réglage à une plage limitée
- Verifier que la pression d'alimentation corresponde bien à celle indiquée dans le tableau des caractéristiques techniques.
Relier un manometre à la prise de pression « B » montée en aval de la vanne à gaz. - Activer le mode TEST et suivre les instructions fournies pour la vérification des pressions du gaz à la puissance maximale et à la puissance minimale (Voir paragraphe suivant).
Si les pressions nominales maximaie et/ou minimale liees sur le manometre sont differentes de celles induques dans le tableau des caractéristiques techniques, proceder selon la série ci-après.
- Appuyer sur la touche Eco/Comfort pendant 2 secondes pour entrer dans le mode Tarage de la vanne à gaz à plage limitée.
- La carte sau la configuration « q02 » et visualiser la valeur actuellément enregistrée (sauvegardée) en appuyant sur les touches sanitère.
Si la pression maximale rue sur le manometre est différente de cette nominale, augmenter/diminuer de 1 ou 2 unites le parametre « q02 » par apqui sur les touches sanitere : après chaque modification, la valeur est memorisée ; attendre 10 secondes pour que la pression se stabilise.
Appuyer sur la touche "Chauffage"" (rep. 3 - fig. 1). - La carte sau sur la configuration « q01 » et visualiser la valeur actuelle enregistrée (sauvegardée) en appuyant sur les touches sanitière.
Si la pression minimale rue sur le manometre est différente de cette nominale, augmenter/diminuer de 1 ou 2 unités le paramètre « q01 » par pression des touches sanitaire : après chaque modification, la valeur est mémorisée ; attendre 10 secondes pour que la pression se stabilise. - Vérifier les réglages au travers de la pression des touches de chauffage et les corriger évientuèlement en repétant la procédure décrite précédèment.
- En appuyant la touche Eco/Comfort pendant 2 secondes, on revient au mode TEST.
- Désactiver le mode TEST (Voir paragraphe suivant).
- Debrancher le manomètre

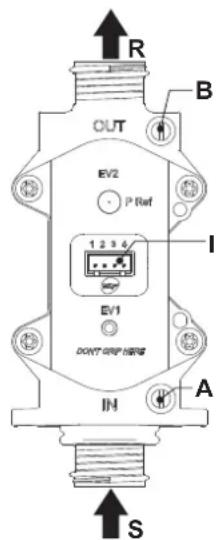

fig. 17 - Vanne à gaz
A - Prise de pression en amont
B - Prise de pression en aval
I- Connexion electrique soupape de gaz
R-Sortie gaz.
S-Arivage gaz

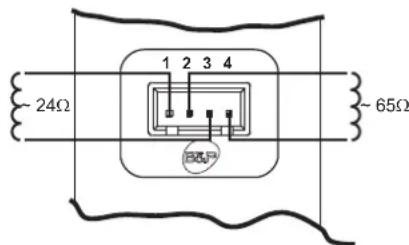

fig. 18 - Connexion soupape de gaz
TYPE SGV100
Pi maxi 65 mbar
24 Vdc-class B+A
Activation du mode TEST
Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 et 4 - fig. 1) pour valider le mode TEST. La chaudière s'allume à la puissance maximale de chauffage fixée comme décrit dans le paragraphe suivant.
Les symboles chauffage et sanitaire (fig. 19) clignotent sur l'afficheur ; la puissance chauffage sera affichée a cotoe.

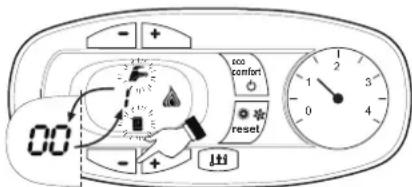

fig. 19 - Mode TEST (puissance chauffage = 100%)
Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour augmenter ou réduire lauisance (Minimum = 0%, Maximum = 100%).
Appuyer sur la touche sanitaire « - » (rep. 1 - fig. 1) pour régler immédiatement la puissance de la chaudière sur la valeur minimum (0%). Appuyer sur la touche sanitaire « + » (rep. 2 - fig. 1) pour régler immédiatement la puissance de la chaudière sur la valeur maximum (100%).
En cas d'activation du mode TEST et deuisage d'eau chaude sanitaire, suffisant pour activer le mode Sanitaire, la chaudière reste en mode TEST, mais la vanne 3 voies se positionne sur sanitaire.
Pour désactiver le mode TEST, appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes.
Le mode TEST se désactive automatiquement après 15 minutes ou si on interrupt le puisage d'eau chaude sanitaire (pour autant que celui-ci soit suffisant pour activer le mode Sanitaire).
Réglage de la puissance de chauffage
Pour régler la puissance en chauffage, positionner la chaudière en fonctionnement TEST (voirsez. 4.1). Appuyer sur les touches chauffage rep. 3 - fig. 1 pour augmenter ou diminuer la puissance (minimum = 00 - maximum = 100). En appuyant sur la touche re-set dans les 5 secondes qui seront le réglage, la puissance restera celle à peine fixée. Sortir du fonctionnement TEST (voirsez. 4.1).
Menu configuration
Pour acceder au menu Configuration, appuyer simultanement 10 secondes sur les touches Sanitaire. 12 paramétres indiqués par la dette « b » sont disponibles ; ils ne sont pas modifiables par la chronocommande à distance.
Appuyer sur les touches Chauffage pour parcourir la liste des paramétres, respectivement en ordre croissant ou décroissant. Pour visualiser ou modifier la valeur d'un paramètre, il suffit d'appuyer sur les touches Sanitaire : la modification sera sauvégardee automatiquement.
| Summaire | Description Plage Paramètre | ||
| b01 | Sélection type de gaz | 0= Méthane | 0 |
| 1=GPL | |||
| b02 | Sélection type de chaudière | 1=Instantanée bilthermique | 3 |
| 2=Instantanée monothermique | |||
| 3=Chauffage seul (vanne 3 voies) | |||
| 4=Chauffage seul (circulateur) | |||
| b03 | Sélection type chambre de combus-tion | 0=Chambre étanche contrôle de com-bustion (sans PF) | 0 |
| 1=Chambre ouverte (avec TF) | |||
| 2=Chambre étanche (avec PF) | |||
| 3=Chambre étanche contrôle de com-bustion (avec TF sur récapacitaire) | |||
| 4 = LOW NOx Chambre étanche con-trôle de combustion (sans PF) | |||
| 5=LOW NOx Chambre ouverte (avec TF) | |||
| b04 | Sélection type d'échangeur prima-ire | 0 = 13 | 4 (pour le modele HF24)5 (pour le modele HF32) |
| b05 | Sélection fonctionnement relais de-sortie variable (b02=1) | 0 = Vanne gaz extérieure | NON DISPONIBLE POURCE MODELE |
| 1 = Electrovanne de replissage installation | |||
| 2 = Vanne 3 voies solaire | |||
| 3 = Alimentation témoin avec pré-sence d'anomalie | |||
| 4 = Alimentation témoin avec absence d'anomalie | |||
| 5 = Circulator extérieur (pendant la demande et la post-circulation) | |||
| Sans influence sur le réglage (b02=2) | -- | 0 | |
| Sans influence sur le réglage (b02=3) | -- | ||
| Sans influence sur le réglage (b02=4) | -- | ||
| b06 | Fréquence tension de ligne | 0=50 Hz | 0 |
| 1=60 Hz | |||
| b07 | Temps brûleur allumé Confort (b02=1) | 0-20 secondes | 5 |
| Sans influence sur le réglage (b02=2) | -- | ||
| Sans influence sur le réglage (b02=3) | -- | ||
| Sans influence sur le réglage (b02=4) | -- | ||
| b08 | Driver vanne à gaz 0 = Standard, 1 | 0 | |
| b09 | Sélection type de demande sanita-ire | 0 = Fluxstat | 1 |
| 1 = Débitmètre (190 imp/l) | |||
| 2 = Débitmètre (450 imp/l) | |||
| 3 = Débitmètre (700 imp/l) | |||
| b10 | Temporisation débitmètre (b02=1) | 0 = Désactivée1 + 10=seconds | 0 |
| Temporisation débitmètre (b02=2) | 0=Désactivée1-10=seconds | ||
| Sans influence sur le réglage (b02=3) | -- | ||
| Sans influence sur le réglage (b02=4) | -- |
| Summaire | Description Plage | Paramètre | |
| b11 | Débit activation mode Sanitaire (b02=1) | 10 ÷ 100 l'min'10 | |
| Débit activation mode Sanitaire (b02=2) | 10 ÷ 100 l'min'10 | 15 | |
| Sans influence sur le réglage (b02=3) | -- | ||
| Sans influence sur le réglage (b02=4) | -- | ||
| b12 | Activation procédure « Auto-Settings » | 0 = Désactivée1 = Activée | 0 |
Notes :
- Les paramétres qui doivent plus d'une description varient leur fonctionnement et/ou plage en fonction de la configuration du paramètre entre parentheses.
- Les paramètres qui serontent plus d'une description returnant à la valeur par défaut si le paramètre entre parentes est modifié.
Pour quitter le menu Configuration, appuyer simultanément 10 secondes sur les touches sanitaire ou attendre 2 minutes pour quitter le menu automatique.
Menu Service
Appuyer 20 secondes sur la touche Reset pour acceder au Menu Service de la carte. 4 sous-menus sont disponibles: appuyer sur les touches Chauffage pourCHOIR, respectivement dans I'ordre croissant ou decroissant, « tS », « In », « Hi » ou « rE ». « tS » signifie Menu Parametes Transparens, « In » signifie Menu Informations, « Hi » signifie Menu Historique: après avoir selectionné le sous-menue, appuyer à nouveau sur la touche Reset pou y acceder; « rE » signifie RAZ du Menu Historique : voir description.
« tS » = Menu paramétres transparents
21 paramètres indiqués par la dette « P » sont disponibles : ceux-ci sont également modifiables par la chronocommande à distance.
Appuyer sur les touches Chauffage pour parcourir la liste des paramétres, respectivement en ordre croissant ou décroissant. Pour visualiser ou modifier la valeur d'un paramètre, il suffit d'appuyer sur les touches Sanitaire : la modification sera sauvégardee automatiquement.
| Summaire | Description Plage | DIVAtech D HF | |
| P01 | Offset rampe d'allumage 0-40 | 20 | |
| P02 | Rampe de chauffage 1-20 °C/minute | 5 | |
| P03 Tempes attente chauffage 0-10 minutes | 2 | ||
| P04 Post Circulation chauffage | 0-20 minutes | 6 | |
| P05 Point de consigne maximum usager chauffage | 31-85 °C | 80 | |
| P06 Puisance maximum chauffage | 0-100 % | 100 | |
| P07 | Extinction brûleur en sanitaire (b02=1) | 0=Fixe | |
| 1=Lê au point de consigne | |||
| 2=Solaire | |||
| 3 = NE PAS UTILISER | |||
| 4 = NE PAS UTILISER | |||
| Extinction brûleur en sanitaire (b02=2) | 0=Fixe | 0 | |
| 1=Lê au point de consigne | |||
| 2=Solaire | |||
| 3 = NE PAS UTILISER | |||
| 4 = NE PAS UTILISER | |||
| Hysteresis ballon (b02=3) | 0 (ne pas utiliser) 1-2-3-4 °C | ||
| Hysteresis ballon (b02=4) | 0 (ne pas utiliser) 1-2-3-4 °C | ||
| P08 | Temps d'attené sanitaire (b02=1) | 0-60 secondes | 30 |
| Temps d'attente sanitaire (b02=2) | 0-60 secondes | ||
| Temps d'attente sanitaire (b02=3) | 0-60 secondes | ||
| Temps d'attente sanitaire (b02=4) | 0-60 secondes | ||
| P09 | Point de consigne maximum usager sanitaire (b02=1) 50-65 °C | 50 | |
| Point de consigne maximum usager sanitaire (b02=2) 50-65 °C | |||
| Point de consigne maximum usager sanitaire (b02=3) 50-65 °C | |||
| Point de consigne maximum usager sanitaire (b02=4) 50-65 °C | |||
| P10 | Température fonction Anti-inertie (b02=1) | 5-85 °C | |
| Sans infuence sur le réglage (b02=2) | -- | 0 | |
| Température refoulement en sanitaire (b02=3) | 70-85 °C | ||
| Température refoulement en sanitaire (b02=4) | 70-85 °C | ||
| P11 | Post-circulation fonction Anti-inertie (b02=1) | 0-10 secondes | |
| Post-circulation sanitaire (b02=2) | 0-60 secondes | 30 | |
| Post-circulation sanitaire (b02=3) | 0-60 secondes | ||
| Post-circulation sanitaire (b02=4) | 0-60 secondes | ||
| P12 | Puisance maximum eau chaude sanitaire | 0-100 % | 100 |
| P13 | Puisance minimum absoluè | 0-100 % | 0 |
| P14 | Post-ventilation | 0=Défaut | 0 |
| 1=50 secondes | |||
| P15 | Offset limite CO2 (b03=0) | 0 (Minimum) | 20 |
| 30 (Maximum) | |||
| Sans influence sur le réglage (b03=1) | -- | ||
| Sans influence sur le réglage (b03=2) | -- | ||
| Offset limite CO2 (b03=3) | 0 (Minimum) | 30 (Maximum) | |
| Offset limite CO2 (b03=4) | 0 (Minimum) | 30 (Maximum) | |
| Sans influence sur le réglage (b03=5) | -- | ||
| Summaire | Description | Plage | DIVAtch D HF |
| P16 | Déclenchement de la protection échangeur | 0=Non F43 | 10 |
| 1-15=1-15 °C/seconde | |||
| P17 | Vitesse maximale pompé modulante absolu Fonctionnant à 100 %. Régable par cable optionnel. | 100 % | |
| P18 | Vitesse maximale pompé modulante post-circulation 0-100 % en panne (inopérant). Toujours à 100 % pour ce modèle | 60 | |
| P19 | Température d'extinction solaire (b02=1) 0+20 °C | 10 | |
| Température d'extinction solaire (b02=2) 0+20 °C | |||
| Sans influence sur le réglage (b02=3) -- | |||
| Sans influence sur le réglage (b02=4) -- | |||
| P20 | Température d'allumage solaire (b02=1) 0+20 °C | 10 | |
| Température d'allumage solaire (b02=2) 0+20 °C | |||
| Sans influence sur le réglage (b02=3) -- | |||
| Sans influence sur le réglage (b02=4) -- | |||
| P21 | Temps d'attente solaire (b02=1) 0-20 secondes | 10 | |
| Temps d'attente solaire (b02=2) 0-20 secondes | |||
| Sans influence sur le réglage (b02=3) -- | |||
| Sans influence sur le réglage (b02=4) -- | |||
Notes :
- Les paramètres qui seront plus d'une description variant leur fonctionnement et/ou plage en fonction de la configuration du paramètre entre parentesses.
- Les paramétres qui serontient plus d'une description retourné à la valeur par défaut si le paramètre entre parentheses est modifié.
- Il est également possible de modifier le paramètre Puisance Maximum Chauffage en Mode Test.
Pour repasser au Menu Service, appuyer sur la touche reset. Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatiquement.
In = Menu Informations
PAR INFO informations sont disponibles.
En appuyant sur les touches Chauffage, il sera possible de parcourir la liste des informations, respectivement dans l'ordre croissant ou décroissant. Pour visualiser leur valeur, il suffit d'appuyer sur les touches Sanitaire.
| Som-maire | Description Plage | |
| t01 | Capteur NTC Chauffage (°C) entre 05 et 125 °C | °C |
| t02 | Capteur NTC Sécurité (°C) entre 05 et 125 °C | °C |
| t03 | Capteur NTC Eau chaude sanitaire (°C) | entre 05 et 125 °C |
| t04 | Capteur NTC Extérieur (°C) | de -30 à 70°C (les valeurs négatives clignotent) Sans NTC = - |
| L05 | Puisance actuelle brûlée (%) | 00%=Minimum, 100%=Maximum |
| F06 | Résistance Flamme actuelle (kOhm) | 00-99 kOhm (- = brûlée éteint) |
| S07 | Seuil Ventilateur (Numéro) | 0=Off, 1=Mini, 2=Med, 3=Maxi |
| F08 | Puisage d'eau sanitaire actuel (l_min/10) | L min/10 au-delà de 99 clignotement 3 chiffres |
| PP09 | Vitesse actuelle pompé modulante (%) | 00-100 % en panne pour ce modele |
Remarques :
- Si le capteur est endommagé, la carte affichera des tirets.
Pour repasser au Menu Service, appuyer sur la touche reset. Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatiquement.
"Hi" - Menu Historique (Journal)
La carte est en mesure de ménoriser les 11 dernières anomalies : La donnée Historique H1 : représenté l'anomalie la plus récente qui s'est produit ; la donnée Historique H10 : représenté l'anomalie la plus ancienne.
Les codes des anomalies sauvégardées sont également affichés sur le menu correspondant de la Chronocommande à distance.
En appuyant les touches chauffage il sera possible de parcourir la liste des anomalies, respectivement dans l'ordre croissant ou décroissant. Pour visualiser leur valeur, il suffit d'appuyer sur les touches Sanitaire.
Pour repasser au Menu Service, appuyer sur la touche reset. Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatiquement.
"rE" - Reset Historique (Journal)
Pour effacer toutes les anomalies stockées dans la mémoire du menu Historique, appuyer pendant 3 secondes sur la touche Eco/comfort : la carte quittera automatiquement le Menu Service, de manière à confirmier l'opération.
Pour quitter le menu Service de la carte, appuyer 20 secondes sur la touche Reset ou attendre 15 minutes pour quitter le menu automatique.
4.2 Mise en service
Avant d'allumer la chaudiere
- Verifier l'étanchéité du circuit de gaz.
- Vérifier le préremplissage correct du vase d'expansion.
- Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière et les installations.
Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudiere. - Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise à la terre.
- Vérifier que la pression de gaz pour le chauffage est bien celle requise.
- Vérifier qu'il n'y ait pas de liquides ou de materiaux inflammables dans les alentours immédiats de la chaudière
LE NON-RESPECT DES CONSIGNES CI-DESSUS COMPORTE LE RISQUE D'ASPHYXIE OU D'EMPOISONNEMENT DU AUX FUIITES DE GAZ OU DE FUMEE ET LE RISQUE D'INCENDIE OU D'EXPLOSION. RISQUE D'ÉLECTROCUTION OU D'INONDATION DU LOCAL.
Verifications en cours de fonctionnement
- Mettre l'appareil en marche.
S'assurer de I'etanchete des circuits combustible et eau. - Contraler l'efficacité de la chiminée et des conduits d'air/fumées pendant le fonctionnement de la chaudière.
- Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement.
- Vérifier que la vanne à gaz module correctement en chauffage ou en production ECS.
- Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance.
- S'assurer que la consommation de combustible induquée par le compteur corresponde à celle qui est indiquée dans le tableau des caractéristiques techniques cap. 5.
- Verifier qu'en l'absence de besoin thermiques (fonctionnement en chauffage), le brûleur s'allume correctement à l'ouverture d'un robinet d'eau chaude sanitaire. Contrer que pendant le fonctionnement en chauffage à l'ouverture d'un robinet d'eau chaude, le circulateur de chauffage s'arrête et que l'on ait une production régulière d'eau sanitaire.
- Vérifier la programmation correcte des paramétres et effectuer les personnalisations (courbe de compensation, puissance, température etc...).
4.3 Entretien
AVERTISSEMENTS
TOUTES LES OPÉRATIONS D'ENTRETIEN ET DE REMPLACEMENT DOIVENT ÉTRÉ CONFIÉES À DES TECHNICIENS SPECIALISÉS ET QUALIFIÉS.
Avant d'effectuer unequelconque operation à l'intérieur de la chaudière, la mètre hors tension et fermer le robinet du gaz en冲动 Le non-respect de cette consigne entraîne le risque d'explosion, d'électrocution, d'asphyxie ou d'empoisonnement.
Contrôle périodique
Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :
- Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats, etc...) doivent fonctionner correctement.
- Le circuit d'évacuation des fumées doit être parfaitement efficace. (Chaudière à chambe de combustion étanché : ventilateur, pressostat, etc. - S'assurer de l'étanchité de la chambe : joints, serre-cables, etc.) (Chaudière chambe ouverte : antirefouleur, thermostat des fumées, etc.)
- Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas prévenir de fuites
- Le brûlée et l'échéangeur doivent être en parfait état de propriété et détartrés. Pour le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
L'electrode doit etre libre de toute incrustation et positionnee correctement.

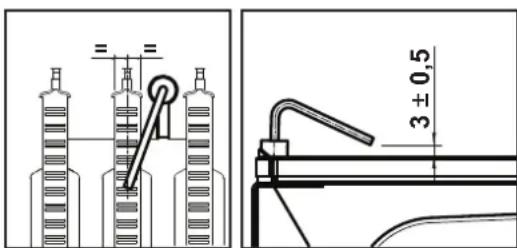

fig. 20 - Positionnement de l'electrode
- Les installations de gaz et d'eau doivent être parfaitement étanches
- La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas, ramener la pression à cette valeur.
La pompe de circulation ne doit pas etre bloquée.
Le vase d'expansion doit etre gonflé - La charge et la pression de gaz doivent correspond aux valeurs indiquées dans les tableaux correspondants.
4.4 Dépannage
Diagnostic
La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep. 11 - fig. 1) indiquant le code de l'anomalie.
Il y a des anomalies qui provoquent des blocages permanents (indiqués par la dette « A »): pour rétablier le fonctionnement, il suffit d'appuyer sur la touche RESET (rep. 6 - fig. 1) pendant 1 seconde ou sur la fonction RESET de la chronocommande à distance (option) si installée. À ce stade, l'afficheur visualisera « d4 » pendant environ 30 secondes ou bien « d5 » pendant environ 5 minutes, lequel indique le temps d'attente au terme duquel la chaudière reprendre le fonctionnement normal. Si le fonctionnement ne reprend pas, il faudra éliminer l'inconvenient
Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées par la dette « F »; ces anomalies sont automatiquement éliminées lors que la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.
Liste des anomalies
Tableau 8
| Codeanomalie | Anomalie Causes probables | Solution | |
| A01 | Le brûlée ne s'allume pas | Manque d'alimentation de gaz | Contrôr l'arrêté régulière du gaz à la chaudière et que l'air est éliminé des tuyaux |
| Anomalie électrique d'allumage/de détction | Contrôr que les electrodes soient correctement câblées, positionnées et non incrustées | ||
| Vanne à gaz défectueuse | Contrôr et remplaçer si nécessaire la vanne à gaz | ||
| Câblage de la soupepe de gazinterrompu | Vérifier le câblage | ||
| Puisance d'allumage trop BASSE | Régler la puissance d'allumage | ||
| A02 | Présence de la flamme brûlée éteint | Anomalie électrique | Vérifier le câblage de l'électrode d'ioni-sation |
| Anomalie carte Vérifier la carte | |||
| A03 | Déclenchement de la protection de surtempérature | Capteur chauffage endommagé | Contrôr le positionnement et le fon-ct-nnoment corrects du capteur de température chauffage |
| Absence de circulation d'eau dans l'installation | Vérifier le circulator | ||
| Présence d'air dans l'installation Pura | Rger l'installation | ||
| F04 | Anomalie paramétriscarte Mauvaisparamétrage de la carte | Vérifier net modifier éventuelles le paramètrecarte | |
| F05 | Anomalie paramétriscarte Mauvaisparamétrage de la carte | Vérifier net modifier éventuelles le paramètrecarte | |
| Anomalie ventilateur | Câblage interrompu Vérifier le câblage | ||
| Ventilateur défectueux Vérifier le ventilateur | |||
| Anomalie carte Vérifier la carte | |||
| A06 | Absence de flâme après la phase d'allumage | Basse pression dans l'installation d'alimentation du gaz | Vérifier la pression du gaz |
| Réglée de la pression minimale brûlée | Vérifier les pressions | ||
| F07 | Anomalie paramétriscarte Mauvaisparamétrage de la carte | Vérifier net modifier éventuelles le paramètrecarte | |
| A09 | Anomalie vanne à gaz | Câblage interrompu Vérifier le câblage | |
| Vanne à gaz défectueuse | Vérifier et remplaceréventuelles la vanne à gaz | ||
| F10 | Anomalie capteur liépart 1 | Capteur endommagé | Contrôr le câblage ou remplacer le capteur |
| Câblage en court-circuit | |||
| Câblage interrompu | |||
| F11 | Anomalie capteur d'eau chaude sanitaire | Capteur endommagé | Contrôr le câblage ou remplacer le capteur |
| Câblage en court-circuit | |||
| Câblage interrompu | |||
| F14 | Anomalie capteur liépart 2 | Capteur endommagé | Contrôr le câblage ou remplacer le capteur |
| Câblage en court-circuit | |||
| Câblage interrompu | |||
| A16 | Anomalie vanne à gaz | Câblage interrompu Vérifier le câblage | |
| Vanne à gaz défectueuse | Vérifier et remplaceréventuelles la vanne à gaz | ||
| F20 | Anomalie contrôrole combu-stion | Anomalie ventilateur | Vérifier le ventilateurret le câblage du ventilateur |
| Diaphragme incorrect | Vérifier et remplaceréventuelles le diaphragme | ||
| Conduit de cheminée non correctément dimésonné ou obstrué | Vérifier la cheminée | ||
| A21 | Anomalie mauvaise combu-stion | Anomalie F20 générale 6 fois dans les 10 dernières minutes | Voir anomalie F20 |
| A23 | Anomalie paramétriscarte Mauvaisparamétrage de la carte | Vérifier net modifier éventuelles le paramètrecarte | |
| A24 | Anomalie paramétriscarte Mauvaisparamétrage de la carte | Vérifier net modifier éventuelles le paramètrecarte |
| Code anomalie | Anomalle Causes probables | Solution | |
| F34 | Tension d'alimentation inférieure à 180 V. | Problèmes au réseau électrique Vérifier l'installation électrique | |
| F35 | Fréquence de réseau anor-male | Problèmes au réseau électrique Vérifier l'installation électrique | |
| F37 | Pression eau installation incorrecte | Pression trop basse | Remplir l'installation |
| Pressosat non relié ou endom-magè | Vérifier le capteur | ||
| F39 | Anomalie sonde extérieure | Capteur endommagé ou court-circuItc bâlage | Contrôler le câblage ou replacer le capteur |
| Sonde débranchée après l'activ- tion de la fonction "température évolutive" | Rebrancher la sonde extérieure ou désactiver la fonction "température évolutive" | ||
| A41 | Positionnement des cap-teurs | Capteur départ ou capteur eau chaude sanitaire débranché de la tuyautère | Contrôler le positionnement et le fon-tonnement corrects des capteurs |
| F42 | Anomalie capteur de tem-périque naturechauffage | Capteur endommagé | Remplacer le capteur |
| F43 | Déclenchement de la protec-tion échangeur. | Absence de circulation H2O dans l'installation | Vérifier le circulateur |
| Présence d'air dans l'installation Purgier l'installation | |||
| F50 | Anomalie vanne à gaz | Câblage opérateurmodulant inter-rompu | Vérifier le câblage |
| Vanne à gaz défectueuse | Vérifier et replacérerventuèlement la vanne à gaz | ||
| A51 | Anomalie mauvaise combu-stion | Cheminée évacuation/aspiration obstruée | Vérifier la cheminée |
5. CARACTERISTIQUES ET DONNÉES TECHNIQUES
Tableau 9-Legende,fig.27,fig.28 et fig.29
5 Chambre de combustion etanche
10 Départ installation - 0 3/4"
11 Retour installation - 0 3/4"
14 Soupape de sécurité
16 Ventilateur
19 Chambre de combustion
22 Bruleur
27 Échangeur en cuivre pour chauffage et ECS
28 Collecteur des fumées
29 Collier sortie des fumées
32 Circulateur circuit chauffage
36 Purgeur d'air automatique
44 Vanne a gaz
56 Vase d'expansion
74 Robinet de remplissage installation
81 Electrode d/allumage et de detection
95 Bipasse
114 Pressostateau
187 Diaphragme fumées
209 Départ balloon - Ø 3/4"
210 Retour balloon - 0 3/4
241 By-pass automatique
278 Capteur double (sécurities +chauffage)
5.1 Dimensions et raccords

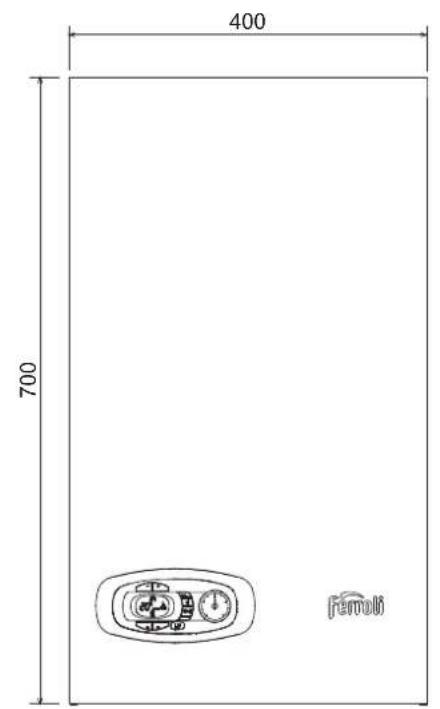

fig. 21-Vue de face

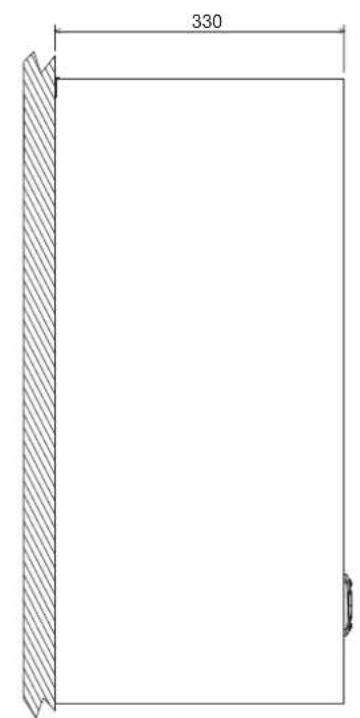

fig. 22-Vue latereale

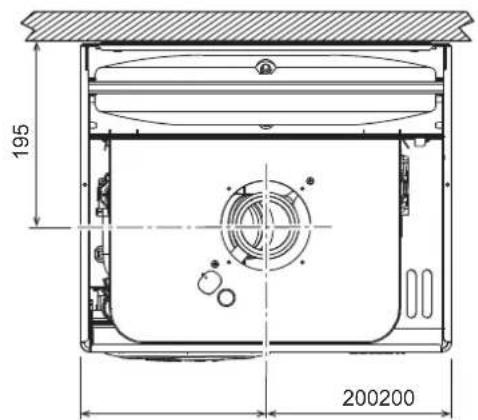

fig. 23-Vue de dessus - HF24

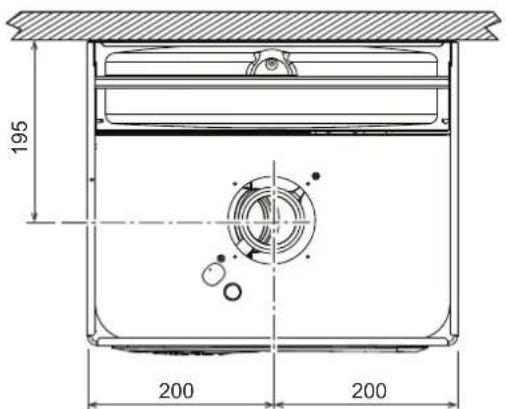

fig. 24-Vue de dessus HF32
fig. 25-Vue de dessous - HF24 et HF32
7 Arrivée gaz - 0 3/4"
10 Départ installation - Ø 3/4"
11 Retour installation - 03/4
209 Refoulement balloon - 0 3/4"
210 Retour balloon - 03/4"

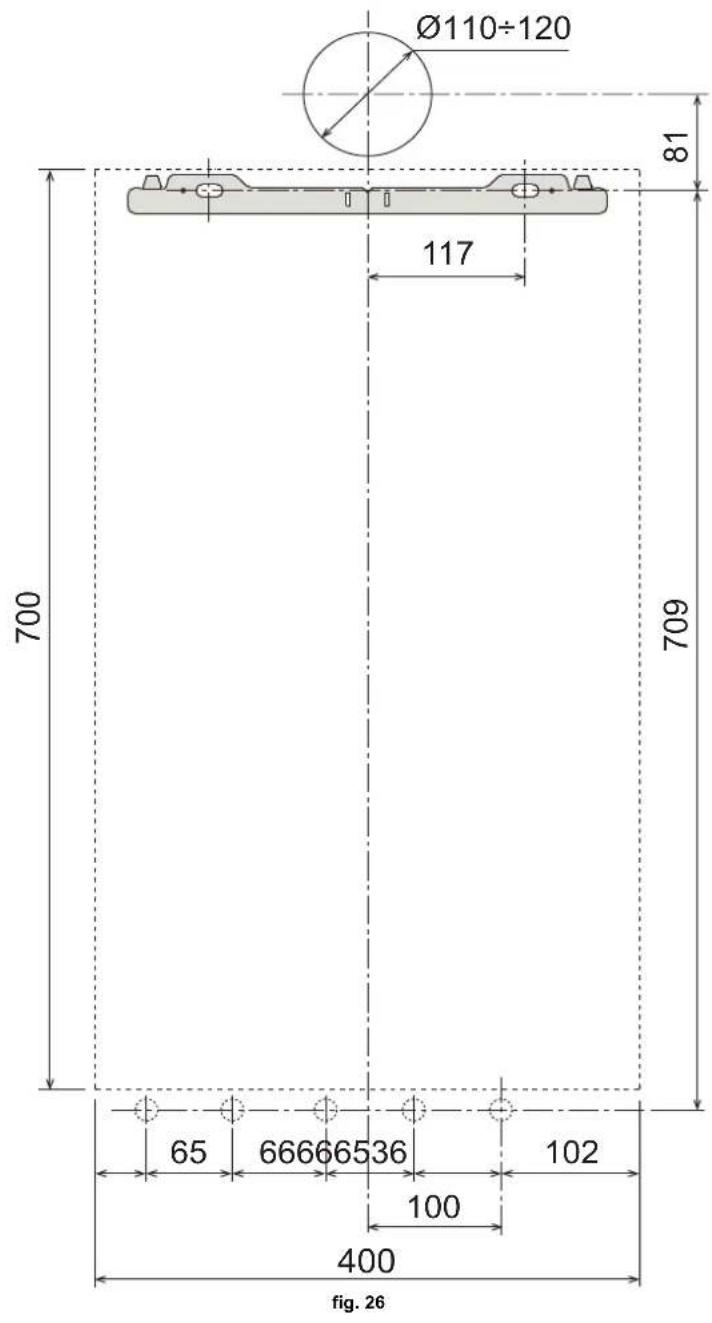

Perçages sur le mur
5.2 Vue générale et composants principaux

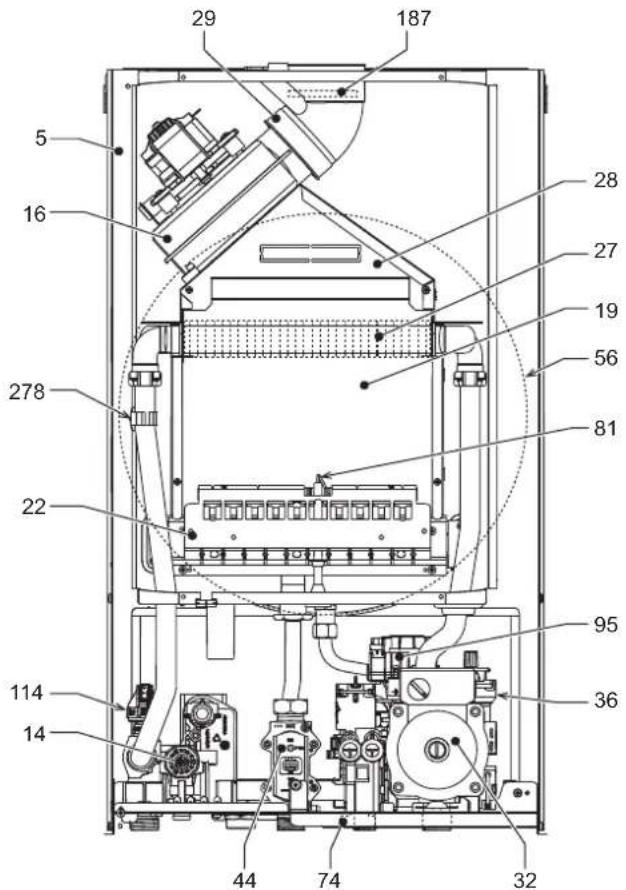

fig. 27-Vue generale -DIVAtech D HF24
5.4 Tableau des caractéristiques techniques
| Charactréstique | Unité | DIVAtech D HF24 | DIVAtech D HF32 | |
| Puisance thermique maxi kW 25.8 34.4 (Q) | ||||
| Puisance thermique mini kW 8.3 11.5 (Q) | ||||
| Puisance thermique maxi chauffage | kW | 24.0 32.0 | (P) | |
| Puisance thermique mini chauffage | kW | 7.2 | 9.9 | (P) |
| Rendement Pmaxi (80-60 °C) | % | 93.0 93.1 | ||
| Rendement 30 % | % | 90.5 91.0 | ||
| Classe d'émission NOx | - | 3 (<150 mg/kWh) | (NOx) | |
| Giclours brûleur G20 | nobre x Θ | 11 x 1.35 | 15 x 1.35 | |
| Pression d'alimentation gaz G20 | mbar | 20.0 20.0 | ||
| Pression gaz maxi au brûleur (G20) | mbar | 12.0 12.0 | ||
| Pression gaz mini au brûleur (G20) | mbar | 1.5 | 1.5 | |
| Débit gaz maxi G20 | \( m^3 \)/n | 2.73 3.64 | ||
| Débit gaz mini G20 | \( m^3 \)/n | 0.88 1.22 | ||
| Giclours brûleur G31 | nobre x Θ | 11 x 0.79 | 15 x 0.79 | |
| Pression d'alimentation gaz G31 | mbar | 37 | 37 | |
| Pression gaz maxi au brûleur (G31) | mbar | 35.0 35.0 | ||
| Pression gaz mini au brûleur (G31) | mbar | 5.0 | 5.0 | |
| Débit gaz maxi G31 | kg/h | 2.00 | 2.69 | |
| Débit gaz mini G31 kg/h 0.65 0.90 | ||||
| Pression maxi d'utilisation chauffage | bar | 3 | 3 | (PMS) |
| Pression mini d'utilisation chauffage | bar | 0.8 | 0.8 | |
| Température maxi chauffage | °C | 90 | 90 | (tmax) |
| Capacité eau circuit chauffage | litres | 1.0 | 1.2 | |
| Capacité du vase d'expansion chauffage | litres | 8 | 10 | |
| Pression prégonflage vase d'expansion chauffage | bar | 1 | 1 | |
| Indice de protection | IP | X5D X5D | ||
| Tension d'alimentation | V/Hz | 230V/50Hz | ||
| Puisance électricité consommée | W | 110 | 135 | |
| Poids à vide | kg | 32 | 35 | |
| Type d'appareil | \( C_{12}C_{22}C_{32}C_{42}C_{52}C_{62}C_{72}C_{82}-B_{22} \) | |||
5.5 Diagrammes

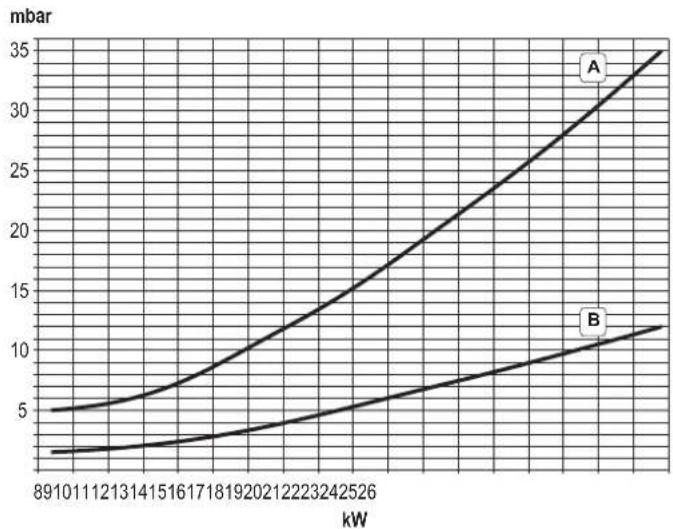

Diagrammes pression - puissance DIVAtech D HF24
A=GPL-B=METHANE

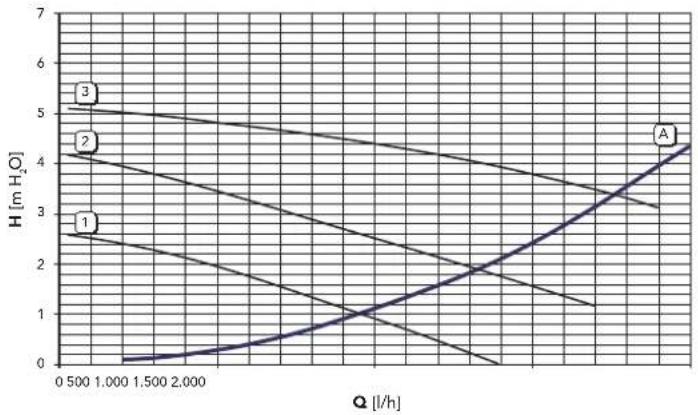

Pertes de charge / pression circulateurs DIVATEch D HF24
A = Pertes de charge chaudiere - 1, 2 et 3 = Vitesse circulateur

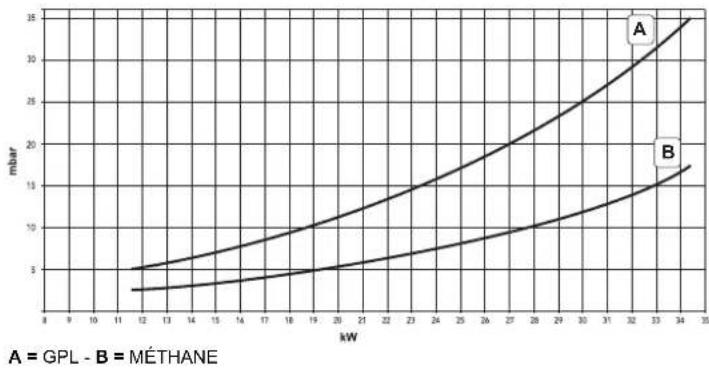

Diagrammes pression - pulsance DIVAtech D HF32

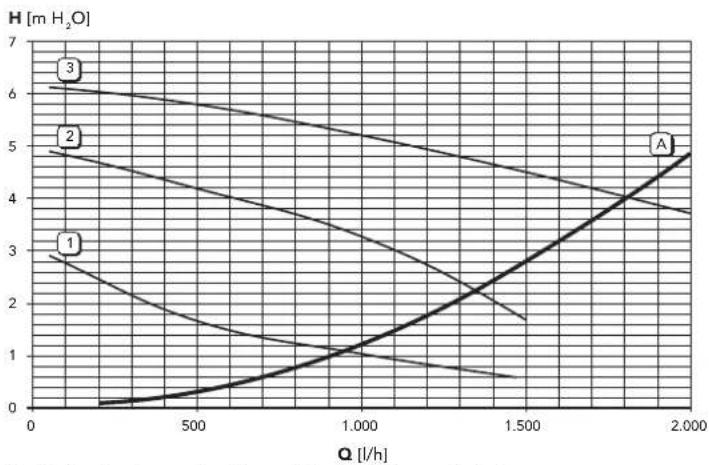

Pertes de charge / pression circulateurs DIVAtech D HF32
A = Pertes de charge chaudière - 1, 2 et 3 = Vitesse circulateur
5.6 Schéma électrice
fig. 30-Schemaelectrique
Attention: Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, défaire le pontage sur le bornier.
16 Ventilateur
32 Circulateur circuit chauffage
44 Vanne a gaz
72 Thermostat d'ambiance (option)
81 Electrode d'allumage et de détction
95 Bipasse
114 Pressostat eau
138 Sonde exterieure (option)
139 Chronocommande à distance (option)
155 Sonde balloon (option)
191 Capteur de température des fumées
278 Capteur double (sécurité +chauffage)
BHHMaTeNbHo npOHTaIe TnpEynPpeKdEHN,coepKaunecBa HactoIeM pyKOBoDCTBe
Iocne yctaHOBKn KOTn npOHOpMpyNe NOb3oBaTeNa O npHnHmnp aONAPATA INpepaTne EMy HAcToaee pyKOBODCTCBO; OHO ABnIEcTa CUYeCEBHeHHO IN HeoTbeMeNMeo MyACTbIO NdENINu IOnJXHO 6bITb BEpeXHO CoxpaHeNO dIn NCNONb3OBAHN B 6dyueM
- YctaHOBKa n TexnueceKoe o6cnykBaHne doJKNbOcUyecTBnTcBc KaIINHmPOBaHHbIMn CNEuaJIaNTaMn BCOOTBeTCTBnM C DECTByIOuIMn HopMaTNaBMn, CoNlAChoNHCTpyKuAMN3rTOBtENm IN PpoWeduM Kypc 06yuHnB CneuaJIaNtPOBaHHOM cHTpe.
3anpeaetc BblonnHtB KaKne-N6o onepaun C onnO6npoBaHHbIMn perynnpoBOOHBMn yCTPOINCTBAAM. 3anpeaetc BblonnHtB KaKne-N6o pa0bTb H onnO6npoBaHHbx perynnpoBOOHbIX yCTPOINCTBAX
- HenpaBbHbA yCTaHOBKa Hn HeHaDnEkauee TeexHueckoe 0cNyKbBaHne MoryT 6bItb npuHNoB BpeDa IIOe, XNBOThbIX N mMyIeCTBa N3rOToBnteIb He Hecet HNKaKoI OTBeTCTBeHHocT3 aYuep6,Cb3aHnhC OUn6OuHbIMn YCTaHOBKoN E KcNpyataue nAnnpata,A tAKKe C HecobJIODeHnEM ppeOCTabNeHbIX MM INHCTpykun
- Ipeep BblonHeHnem 1060B onepaunOOnCTKnn TExHHueckoro 06CnyKBaHnro OTOeDHNrte npu6op OTcTei NtAHnC NOMoUb rno RaBHO rbo KInouyateN/nn PpeDycmOTpeHHbIX dRn30IouenOToeCNTOceuHbY cTpoCTB
B cnuyae HnncpabHNO w/nnn HnepmAbho pa60tby arperata, BbIKIOHTe oI O Bo3dpeKNaBaTcEb OTIOHO BnO10kNAMOTIKN CaMOCTOReTbHO OTPmOHNTPOBaTb NmY CTEPAHb TnpuHny HcnPpABHOCTb. B TaKnx CNYo6paauTceb NKIOUHTeBHO KBAHnPHIOBAAHOmy nepcoHany. BO3MkhNoo neopauHno pemohTy-3aMeHE KomNKeTKyUHXoJONKbHb BNIOHNHTcBcTONko KBaIMnPHIOBAHHBMn CNEuaAInCTaMn C nCNOJIb3ObaHne NCKIOHTeBHOOprHAnhBuX 3aHaactei Heco6IOHeHme BCero BblweyKa3aHHoro MoKet HApWntb 6e3OnacHocTb pa60tby arperata
Hactoian arperat onyckaetca nCnONb3ObaTbTOnbKO nOTomy Ha3NaueHNO, nA KOTOPORO OH cnpoeKTPOBaH n3rTOBNEIIO6e nproe erocnONb3ObaHne CneDyET CHTaTB HehAdnEkaunM n, CneDObaTeNbHo, Onachbl
- YnaKoBOHbIe MaTePnAbIy RAJIIOCTA NCTOCHNKO MNOTHeUHaNbHOI ONaCHOCTI Hne DoJIKHbI 6bITb OCTaBNeHb I MeCTax, DoCTyINbIX DeTAM.
He paepeaetcncnoIb3ObaHnreperataIinaAMB(TOMYCNE, DeTbM) COrpaHnueHbIMn Hnueckm, CehCopHbIMn IINy UMYCTBEHNbIMN BO3MOXHOCTAMN INI INI NIAuMa6e3 HADNeKnaUero ONbITAn 3AHnIn, ECNI OHn HE HAOJNTC nDn HENpepbHBHM Na3oPOMnnpOHCTpykTIpOBaHbHacuetnpabUN6eONaCHO rncnloB3oBaHn arperata.
- PnBEdHbIe B HAcToaue PyKOBoDCTBe N3O6paKeHn DaOT ynpoueHHoe npedctaBHeHne 3dEner KOTOpoe MoKet HeCyUeCTBHeN0 OTInHaTcBcT OFTOBOrIO3dHn
- YKA3AHNIOYTNIN3AUINO6OPYIDOBAHN
Ytnnn3aunO6OpyDObAHnN DOnJHn PpON3BODNTCB B CneuAnIINPObAHHbIXnpEepnPaTmX CoMaCHO DeIeCTBYIOUcEMy 3aKoHOdATEbCTBy.
- YKA3AHNIO XPAHEHNUO O6OPYDOBAHNA
IЯ obceNeYeHn npAunbHbIX ycNoBm xpaHeHn, Ctporo npInepKnBaTbcYka3aHnM BpykoBoJcTe BoKcnIyatauIN M MapKnOpBKe HyaNaKOBke.
06opyoBaHne DOnJXHO xpaHnTbC B 3aKpbTOM n Cyxom NOMEeHN, B OTCYCTBUN TOKOpPOBDAUeN PbIN N napOB XMMueckn AKTNBBHX BeueCTB, pa3pyuAIOUxN 3OJIaHNO TOKOpPOBOB. Cpok XpaHeHNe He DoJIKeH ppeBbIwATb 24 Mecra. Ito NCTeEHn 24 MecaeB Heo6XoDnMa npOBepKa cenoCTHo6OpyDoAHn.
PECYPCPABOtbnCPOKCLJXKBbl
CpOK CnyKbI 3aBnCnT OT yCNOBn EKcnNyatauM, yCTAHOBKn I TexHueCKOrO 6cnyKaBaHn.
