Marque	GE
Modèle	JVC3300JSA
Type de produit	Hotte encastrable et adaptable
Largeur	30 pouces (standard, modèles jupes disponibles : 30 et 36 pouces)
Profondeur	19-1/2 pouces
Hauteur d'installation	24 à 36 pouces au-dessus de la surface de cuisson (minimum 24 po, maximum recommandé 36 po)
Hauteur intérieure d'armoire minimale	16 pouces
Poids (environ)	13,6 kg (30 lb)
Alimentation électrique	120 V, 60 Hz, 15 ou 20 A
Type de conduits	Métalliques uniquement, diamètre 6 pouces (rond)
Vitesses du ventilateur	3 vitesses : basse (1), moyenne (2), élevée (3)
Capteur de chaleur	Oui, thermostat active ou accélère le ventilateur en cas de chaleur excessive
Éclairage	2 ampoules candélabre max 40 W (E12, type B ou T8)
Filtre à graisse	Métallique, lavable (référence WB02X26416)
Fonctionnement avec recyclage d'air	Possible avec ensemble JXN30 (vendu séparément)
Matériau de la surface	Peinture émaillée
Nettoyage	Linge doux, eau chaude, détergent doux ; pas de tampons abrasifs
Garantie	1 an (pièces et main-d'oeuvre)
Sécurité	Mise à la terre requise ; arrêt du ventilateur en cas de surchauffe ; utiliser uniquement des conduits métalliques
Pièces détachées	Jupes JXL30 (30 po) et JXL36 (36 po), ensemble recyclage JXN30, filtre à graisse WB02X26416
Installation	Raccordement électrique par prise ; conduit vertical ou horizontal ; nécessite 2 personnes

FOIRE AUX QUESTIONS - JVC3300JSA GE

Quelles sont les dimensions de la hotte GE JVC3300JSA ?

La hotte a une largeur standard de 30 pouces et une profondeur de 19-1/2 pouces. La hauteur d'installation recommandée est de 24 à 36 pouces au-dessus de la surface de cuisson. La hauteur intérieure minimale de l'armoire doit être de 16 pouces.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse métalliques sont lavables. Nettoyez-les fréquemment avec un détergent doux et de l'eau chaude. Utilisez un linge doux, évitez les tampons abrasifs. Pour les surfaces peintes, utilisez un chiffon doux avec de l'eau chaude et de l'ammoniac (facultatif).

Comment remplacer les ampoules de la hotte ?

Avant de remplacer, assurez-vous que l'interrupteur des lampes est éteint. Retirez le panneau d'accès en glissant les loquets latéraux. Remplacez par des ampoules candélabre de 40 W max (120 V, E12, type B ou T8). Laissez les ampoules refroidir avant de les toucher.

Puis-je installer la hotte en mode recyclage d'air (sans conduit extérieur) ?

Oui, un ensemble de recyclage d'air (réf. JXN30) est disponible en option. Il permet de recirculer l'air dans la pièce. Suivez les instructions d'installation fournies avec l'ensemble.

Le ventilateur s'allume tout seul, est-ce normal ?

Oui, la hotte est équipée d'un capteur de chaleur. Si la température au-dessus de la surface de cuisson devient excessive, le ventilateur s'active ou passe en vitesse élevée automatiquement. Il s'éteindra lorsque la température reviendra à la normale.

Quels types de conduits puis-je utiliser pour l'évacuation ?

Utilisez uniquement des conduits métalliques rigides de 6 pouces de diamètre. N'utilisez pas de conduits flexibles. Scellez tous les joints avec du ruban pour conduits aluminisé afin d'éviter les fuites.

Quelle est la puissance électrique requise pour la hotte ?

La hotte nécessite une alimentation de 120 V, 60 Hz, sur un circuit de 15 ou 20 ampères protégé par un disjoncteur ou un fusible. Elle est livrée avec un cordon d'alimentation à trois broches avec mise à la terre. N'utilisez pas de rallonge.

Que faire si la hotte ne fonctionne pas ou si le ventilateur ne tourne pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Assurez-vous que l'interrupteur du ventilateur est sur une position de marche (1, 2 ou 3). Si le problème persiste, vérifiez l'alimentation électrique et l'état des filtres. Consultez le tableau de dépannage dans la notice.

Comment entretenir les surfaces peintes de la hotte ?

Nettoyez régulièrement les surfaces avec un linge doux imbibé d'eau chaude et d'un détergent doux. Vous pouvez ajouter une cuillerée à table d'ammoniac. Évitez les tampons en laine d'acier ou tout nettoyant abrasif. Séchez avec un chiffon propre.

Où puis-je trouver des pièces de rechange pour ma hotte GE ?

Vous pouvez commander des pièces en ligne sur GEApplianceParts.com ou par téléphone au 800.626.2002. Les pièces disponibles incluent les jupes (JXL30 et JXL36), l'ensemble de recyclage (JXN30) et les filtres à graisse (WB02X26416).

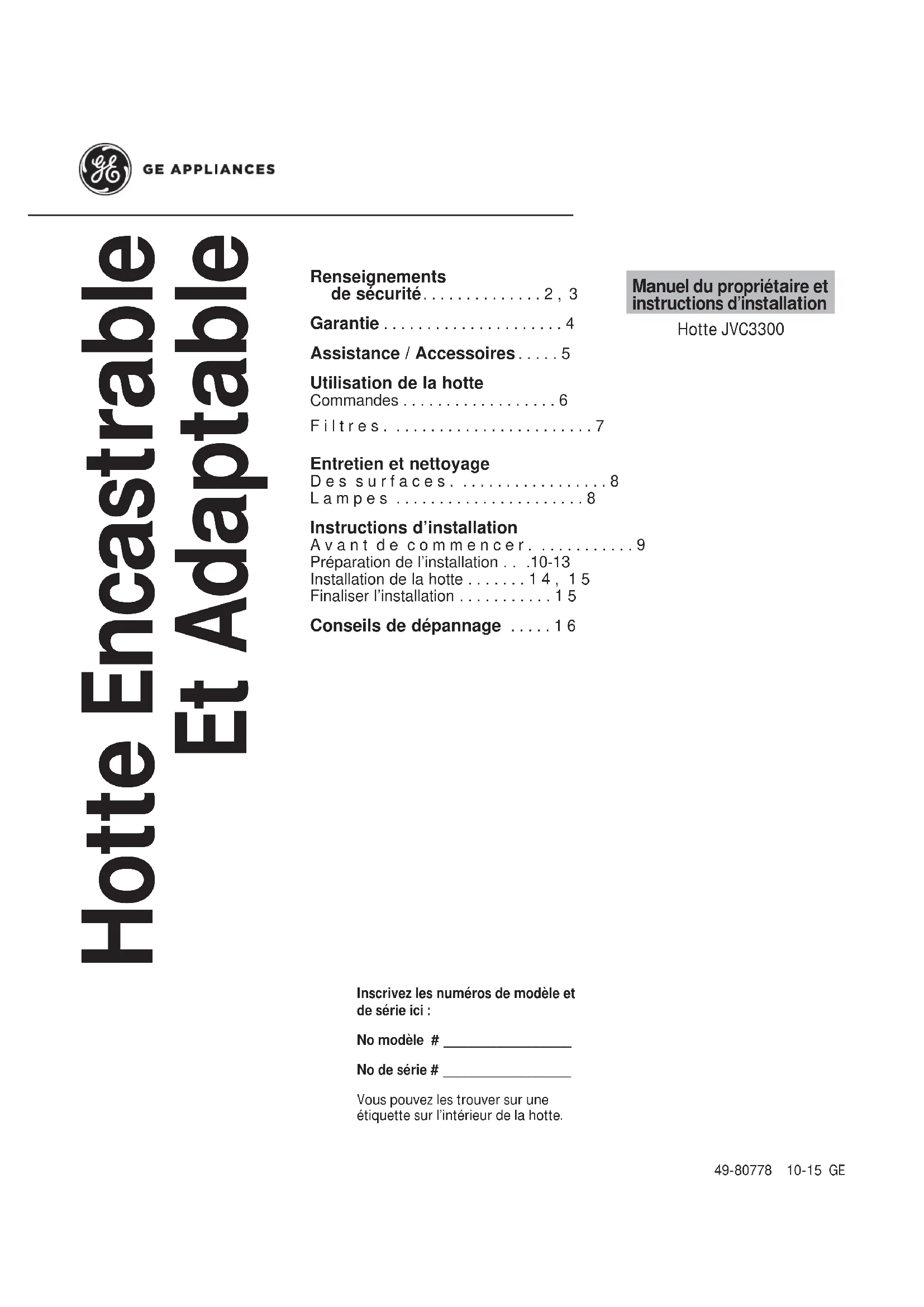

MODE D'EMPLOI JVC3300JSA GE

Pour obtenir une version française de ce manuel, visitez notre site Web sur GEAppliances.com.

Renseignements de sécurité....2,3

Garantie 4

Assistance / Accessoires ..... 5

Utilisation de la hotte Commandes....6

Filtres....7

Entretien et nettoyage Dessurfaces....8 Lampes....8

Instructions d'installation Avant de commencer....9 Préparation de l'installation...10-13 Installation de la hotte....14, 15 Finaliser l'installation....15

Conseils de dépannage ..... 1 6

Manuel du propriétaire et instructions d'installation

Hotte JVC3300

Inscrivez les numéros de modèle et de série ici :

No modèle # ____

No de série # ____

Vous pouvez les trouver sur une étiquette sur l'intérieur de la hotte.

RENSEIGNEMENTS DE SÉCURITÉ IMPORTANTS. LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION.

. Ce symbole représente une alerte de sécurité. Ce symbole vous avise de dangers possibles pouvant causer la mort, blessures ou autres. Tous les messages de sécurité seront précédés du symbole d'alerte de sécurité ainsi que des mots ANGER », « AVERTISSEMENT » ou « MISE EN GARDE ». Ces messages sont les suivants :

DANGER

Signale une situation qui présente un danger imminent et qui, si elle n'est pas évitée, entraînera des blessures graves, voire la mort.

AVERTISSEMENT

Signale une situation qui présente un danger imminent et qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire la mort.

ATTENTION

Signale une situation qui présente un danger imminent et qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou graves.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE

D'INCENDIE, DE SECOUSSE ÉLECTRIQUE OU DE BLESSURE CORPORELLE, OBSERVEZ LES PRÉCAUTIONS SUIVANTES :

A. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, appelez le fabricant.
B. Avant de réparer ou de nettoyer votre appareil, débranchez le courant au niveau du panneau de service et verrouillez les mécanismes de débranchement de service pour éviter tout branchement accidentel au courant. Si vous ne pouvez pas verrouiller les mécanismes de débranchement de service, attachez soigneusement un avertissement bien visible, comme une étiquette, au panneau de service.
C N'utilisez jamais cet appareil avec un mécanisme de réglage de la vitesse à semi-conducteurs.
D. Cet appareil doit être bien mis à la terre.

ATTENTION

UNIQUEMENT À USAGE DE

VENTILATION GÉNÉRALE. N'UTILISEZ JAMAIS POUR L'ÉCHAPPEMENT DE MATIÈRES ET DE VAPEURS EXPLOSIVES.

ATTENTION

POUR RÉDUIRE LE RISQUE

D'INCENDIE ET ÉVACUER L'AIR VICIÉ CORRECTEMENT, ASSUREZ-VOUS DE DIRIGER L'AIR DES CONDUITS À L'EXTÉRIEUR. NE VENTILEZ PAS L'AIR D'ÉVACUATION DANS DES ESPACES SITUÉS ENTRE DES MURS, DES PLAFONDS, DES COMBLES, DES VIDES SANITAIRES OU DES GARAGES.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE

BLESSURE CORPORELLE SI DE LA GRAISSE PREND FEU SUR LA SURFACE DE CUISSON DU FOUR, SUIVEZ LES INSTRUCTIONS SUIVANTES* :

A. ÉTOUFFEZ LES FLAMMES avec un couvercle qui convient, une tôle à biscuits ou un plateau en métal, puis éteignez le brûleur. FAITES BIEN ATTENTION DE NE PAS VOUS BRÛLER. Si les flammes ne s'éteignent pas immédiatement, SORTEZ ET APPELEZ LES POMPIERS.
B. NE DÉPLACEZ JAMAIS UNE CASSEROLLE QUI FLAMBE-Vous pouvez vous brûler.
C. N'UTILISEZ JAMAIS D'EAU, en particulier de serviette ou de chiffon mouillé – il se produira une explosion violente de vapeur brûlante.
D. N'UTILISEZ UN EXTINCTEUR que si :
1. Vous avez un extincteur de classe ABC et vous savez comment l'utiliser;
2. Le feu est réduit et confiné à l'endroit où il a commencé;
3. Vous avez déjà appelé les pompiers;
4. Vous combattez les flammes en tournant le dos à une sortie.
* Basé sur l'ouvrage intitulé «Kitchen Fire Safety Tips» publié par la NFPA.

CONSIGNES DE SÉCURITÉ (Suite)

AVERTISSEMENT

RÉDUISEZ LE RISQUE D'UN FEU DE LA SURFACE DE CUISSON DU FOUR :

A. Ne laissez jamais sans surveillance les unités de cuisson de surface à une température élevée. Le bouillonnement occasionne des débordements fumants et graisseux qui peuvent prendre feu. Chauffez à feu doux les substances huileuses, avec un réglage bas ou moyen.
B. Mettez toujours la hotte en marche si vous cuisez à température élevée ou préparez des mets flambés (p.ex. crêpes suzettes, cerises jubilé, flambé de bœuf au poivre).
C. Nettoyez les mécanismes de ventilation fréquemment. Il ne faut pas permettre une accumulation de graisse sur le ventilateur ou sur le filtre.
D. Utilisez une casserole de bonne taille. Utilisez toujours un ustensile de cuisine qui convienne au diamètre de l'élément de cuisson.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE

D'INCENDIE, DE SECOUSSE ÉLECTRIQUE OU DE BLESSURE CORPORELLE, OBSERVEZ LES PRÉCAUTIONS SUIVANTES :

A. Vous devez faire exécuter tous les travaux d'installation et de câblage électrique par une personne qualifiée, conformément à tous les codes et les normes en vigueur, en particulier ceux de construction relatifs aux incendies.
B. Vous devez assez d'air pour avoir une bonne combustion et permettre l'évacuation des gaz par le conduit de cheminée du matériel de combustion du carburant, afin d'éviter tout retour d'air. Suivez les directives du fabricant de matériel de combustion et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les modalités des codes locaux. Le cas échéant, installez un système de ventilation d'appoint (air extérieur) conformément aux conditions des codes locaux du bâtiment. Visitez le site GEAppliances. com pour connaître les solutions offertes en matière de système de ventilation d'appoint.

C. Si vous faites un trou ou une ouverture dans un mur ou un plafond, n'endommagez pas les fils électriques et les autres installations cachées de service public.
D. Vous devez toujours alimenter les ventilateurs dans les conduits en air en provenance de l'extérieur.
E. Si nécessaire, installez tout système de ventilation d'appoint (air extérieur) conformément aux exigences du code du bâtiment en vigueur. Visitez GEAppliances.com pour connaître des solutions de ventilation d'appoint.
F. Désarmez (OFF) le disjoncteur relié aux pièces adjacentes lorsque vous travaillez.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE

D'INCENDIE, N'UTILISEZ QUE DES CONDUITS EN MÉTAL.

■ N'essayez jamais de remplacer ou de réparer un élément de votre hotte si le présent manuel ne le recommande pas expressément. Tout autre entretien doit être effectué par un technicien qualifié.

Merci! ... pour votre achat d'un électroménager de marque GE.

Enregistrez votre électroménager : Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux!

L'enregistrement de votre produit dans les délais prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d'enregistrement pré-imprimée qui se trouve dans l'emballage de votre appareil.

Garantie GE

GEAppliances.com

Tous les services de garantie sont fournis par nos centres de service d'usine, ou par un technicien Customer Care® agréé. Pour programmer en ligne la visite d'un technicien, visitez le www.geappliances.com/service_and_support/, ou composez le 800.GE.CARES (800.432.2737). Veuillez garder les numéros de série et de modèle à portée de la main au moment d'effectuer un appel de service.

La réparation de votre appareil peut nécessiter l'utilisation d'un port de données embarqué pour établir les diagnostics. Le technicien d'usine GE aura ainsi la possibilité de diagnostiquer rapidement toute défectuosité de votre appareil et de fournir à GE des informations sur votre appareil en vue de l'amélioration de ses produits. Si vous ne souhaitez pas transmettre des données de votre appareil à GE, veuillez en aviser votre technicien au moment de la réparation.

Durant une période de un an à partir de la date d'achat d'origine, GE fournira toute pièce de la hotte encastrable qui s'avère défectueuse en raison d'un vice de matière ou de main-d'oeuvre. Au cours de cette année de garantie limitée, GE fournira, gratuitement, toute la main-d'oeuvre et le service à domicile nécessaires pour remplacer la pièce défectueuse.

Ce qui n'est pas couvert par GE :

■ Les déplacements à votre domicile pour vous apprendre à utiliser le produit.
■ Une installation, une livraison ou un entretien inadéquats.
■ La défaillance du produit attribuable à sa modification ou à un usage abusif, erroné ou destiné à une autre fin que celle prévue dont commerciale.
■ Le remplacement des fusibles du domicile ou le réarmement des disjoncteurs.
■ Tout dommage occasionné par un accident, un incendie, une inondation ou autre catastrophe naturelle.
■ Les dommages au fini, tels que rouille de surface, ternissement ou petites imperfections qui ne sont pas rapportés dans les 48 heures suivant la livraison.

■ Les dommages accessoires ou indirects causés par d'éventuels défectuosités de cet appareil.
■ Les dommages survenus après la livraison.
■Le produit n'est pas accessible pour fournir le service requis.
■ Le service pour réparer ou remplacer les ampoules, à l'exception des lampes DEL.

EXCLUSION DES GARANTIES IMPLICITES

Votre seul et unique recours consiste dans la réparation du produit tel que stipulé dans la présente garantie limitée. Toute garantie implicite, y compris les garanties implicites relatives à la qualité marchande ou à l'adéquation à un usage particulier, se limitera à une période d'un an ou à la période la plus courte prescrite par la loi.

Cette garantie est offerte à l'acheteur initial et à tout propriétaire subséquent d'un produit acheté aux États-Unis à des fins d'usage domestique. Si le produit est situé dans une localité où un réparateur autorisé GE n'est pas disponible, vous pourriez encourir des frais de déplacement ou devoir acheminer le produit à un réparateur autorisé GE pour faire réparer l'appareil. En Alaska, cette garantie exclut les frais d'expédition et les visites de service à votre domicile.

Certains États ou provinces ne permettent pas l'exclusion ou la restriction des dommages accessoires ou indirects. Certains droits particuliers vous sont dévolus en vertu de la présente garantie et peuvent s'accompagner d'autres droits qui varient selon votre lieu de résidence. Pour connaître la nature exacte de vos droits, consultez l'organisme de protection du consommateur de votre région, ou encore le bureau du procureur général de l'État.

Garantie prolongée : Procurez-vous une garantie prolongée GE et renseignez-vous sur les rabais spéciaux offerts pendant que votre garantie est toujours en vigueur. Vous pouvez vous la procurer en ligne à tout moment au

le 800.626.2224 pendant les heures d'affaires normales. Les services pour le domicile du consommateur GE seront toujours disponibles après l'expiration de la garantie.

Vous avez une question ou avez besoin d'assistance concernant votre appareil?

Visitez le site des électroménagers GE (www.geappliances.com/service_and_support/) 24 heures par jour, à n'importe quel jour de l'année! Une façon pratique et rapide d'obtenir un service : télécharger des manuels d'utilisation, commander des pièces et même planifier une réparation en ligne.

Service planifié : Le service de réparation expert GE n'est qu'à un pas de votre porte. Connectez-vous et programmez votre réparation sur le www.geappliances.com/service_and_support/ou composez le 800.GE.CARES (800.432.2737) pendant les heures d'affaires normales.

Pièces et accessoires : Les personnes qualifiées pour réparer leurs propres appareils peuvent se faire livrer des pièces et des accessoires directement à leur domicile (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne aujourd'hui, 24 heures par jour en tout temps ou par téléphone au 800.626.2002 pendant les heures d'affaires normales.

Les instructions qui figurent dans ce manuel couvrent des procédures réalisables par n'importe quel utilisateur. Les réparations comme telles doivent généralement être l'affaire de personnel qualifié. Il est impératif d'user de prudence, car une réparation incorrecte peut causer un fonctionnement risqué.

Studio de design pour la vie réelle : GE cautionne le concept de design universel relatif aux produits, aux services et aux environnements pouvant être utilisés par des personnes de tous âges, tailles et capacités. Nous reconnaissons la nécessité de concevoir des produits adaptés à un large éventail d'aptitudes physiques et mentales. Pour de plus amples renseignements sur les applications GE en matière de design universel, y compris des idées pour la conception d'une cuisine adaptée aux personnes ayant des incapacités, visitez notre site Web dès aujourd'hui. Pour les personnes malentendantes, veuillez composer le 800.TDD.GEAC (800.833.4322).

Pour nous joindre : Si vous n'êtes pas satisfait du service fourni par GE, communiquez avec nous à partir de notre site Web en donnant tous les détails sans oublier votre numéro de téléphone, ou écrivez à :

Il vous manque d'autres articles?

GE offre une variété d'accessoires pour améliorer votre agrément dans la cuisine!

Pour placer une commande, visitez-nous en ligne sur :

www.GEApplianceParts.com ou composez le 800.626.2002

Les produits suivants et bien d'autres sont offerts :

Pièces

Jupes 30":JXL30 36":JXL36
Ensemble de recyclage d'air JXN30
Filtre à graisse WB02X26416

Comment retirer la pellicule protectrice et le ruban de l'emballage

Agrippez avec précaution un coin de la pellicule protectrice avec vos doigts et retirez-la lentement de la surface de l'appareil. N'utilisez pas d'articles coupant pour retirer la pellicule. Retirez la totalité de la pellicule avant d'utiliser l'appareil pour la première fois.

Pour prévenir tout dommage au fini du produit, la façon la plus sûre de retirer la matière adhésive du ruban d'emballage sur des appareils neufs consiste à appliquer du détergent à vaisselle liquide domestique. Appliquez-le à l'aide d'un linge doux et laissez-le imprégner l'adhésif.

REMARQUE : La matière adhésive doit être retirée de toutes les parties

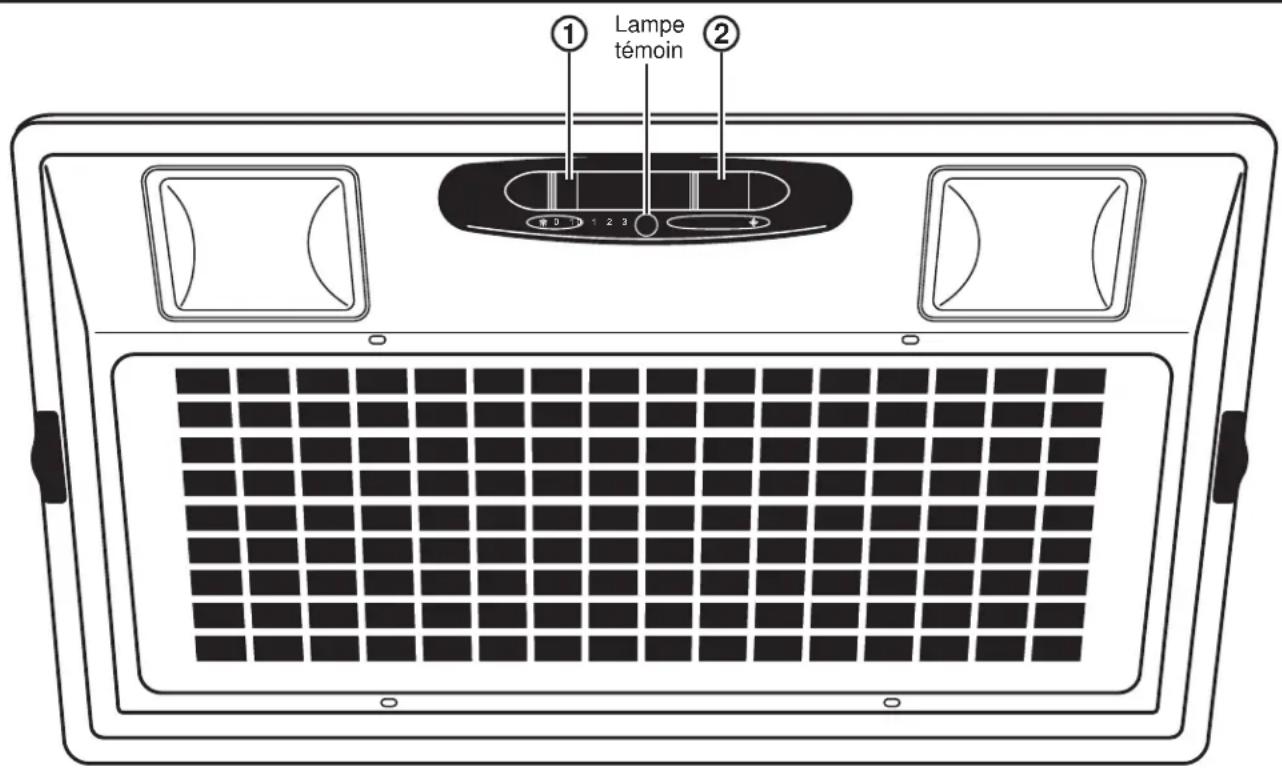

Commandes

1. Interrupteur de la lampe : 0 pour ÉTEINDRE. Basculez à 1 pour ALLUMER.
2. Commutateur du ventilateur : 0 pour ARRÊT. Placez à 1 pour la vitesse BASSE, 2 pour la vitesse MOYENNE et 3 pour la vitesse ÉLEVÉE. La lampe témoin s'allume lorsque le commutateur du ventilateur est placé à 1, 2 ou 3.

Capteur de chaleur

Votre hotte est équipée d'un thermostat à CAPTEUR DE CHALEUR. Ce thermostat est un dispositif qui active ou accélère le ventilateur s'il détecte une chaleur excessive au-dessus de la surface de cuisson.

1. Si le ventilateur est en ARRÊT : le dispositif active le ventilateur jusqu'à la vitesse ÉLEVÉE.
2. Si le ventilateur est en MARCHE à une vitesse inférieure : le dispositif accélère le ventilateur à la vitesse ÉLEVÉE. Lorsque le degré de température revient à la normale, le ventilateur revient à son réglage initial.

©

Surfaces

Surfaces peintes

N'utilisez pas de tampons en laine d'acier ni d'autres nettoyants abrasifs; ils vont rayer la surface.

Nettoyez les surfaces graisseuses de la hotte fréquemment. Pour nettoyer la surface de la hotte, utilisez un linge doux imbibé d'eau chaude et de détergent doux qui convient aux surfaces peintes. On peut ajouter environ une cuillerée à table d'ammoniac à l'eau. Utilisez un linge doux imbibé d'eau chaude pour essuyer le savon. Séchez avec un linge propre et sec.

REMARQUE : Lors du nettoyage, veillez à ne pas toucher aux filtres ni aux autres surfaces non émaillées.

ATTENTION

Lors du nettoyage des surfaces de la hotte, assurez-vous de ne pas toucher à la lampe avec les mains ou un linge humides. Une lampe chaude peut se briser si elle entre en contact avec une surface humide. Laissez toujours la lampe refroidir complètement avant de nettoyer ses alentours.

Ampoules de lampe

ATTENTION

Laissez les lampes refroidir avant de

les toucher.

Pour changer les ampoules :

1. Avant de remplacer les lampes, vérifiez que l'interrupteur de lampe est à la position ÉTEINTE.
2. Retirez le panneau d'accès (glissez les deux loquets latéraux).
3. Remplacez par des ampoules avec culot de type candélabre (MAX 40W, 120V, E12, Type B ou ampoule Type T8).

ATTENTION

L'AMPOULE PEUT ÊTRE TRÈS

CHAUDE!

1. Remettez le panneau d'accès en place.

Instructions D'installation

Hotte encastrable et adaptable

Hotte JVC3300

? « Pour toute question, composez le 800.GE.CARES (800.432.2737) ou visitez notre site Web : GEAppliances.com »

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT — Conservez ces instructions à l'usage de l'inspecteur local.
• IMPORTANT — Observez tous les codes et décrets en vigueur.
• Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
• Note au consommateur - Conservez ces instructions pour consultation ultérieure.
• Niveau de compétence – L'installation de cette hotte exige des compétences de base en mécanique et électricité.
• L'exactitude de l'installation est la responsabilité de l'installateur.
• La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.

ATTENTION NOUS RECOMMANDONS QUE DEUX PERSONNES PARTICIPENT À L'INSTALLATION.

POUR VOTRE SÉCURITÉ :

AATTENTION Avant de commencer l'installation, coupez le courant au panneau de service et verrouillez les mécanismes de débranchement de service pour éviter tout branchement accidentel au courant. Si vous ne pouvez pas verrouiller les mécanismes de débranchement de service, attachez soigneusement un avertissement bien visible, comme une étiquette, au panneau de service.

AVERTISSEMENT POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE CORPORELLE, OBSERVEZ LES DIRECTIVES SUIVANTES :

A. Vous devez faire exécuter tous les travaux d'installation et de câblage électrique par une personne qualifiée, conformément à tous les codes et les normes en vigueur, en particulier ceux relatifs à la résistance au feu.
B. Un volume d'air suffisant est nécessaire pour assurer une combustion adéquate et l'évacuation des gaz par le conduit d'évacuation (cheminée) de l'équipement de combustion afin d'éviter tout retour d'air. Suivez les directives du fabricant de matériel de combustion et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les modalités des codes locaux.
C. Si vous faites un trou ou une ouverture dans un mur ou un plafond, n'endommagez pas les fils électriques et les autres installations cachées de service public.
D. Les ventilateurs canalisés doivent toujours diriger l'air vers l'extérieur.
E. Désarmez (OFF) le disjoncteur relié aux pièces adjacentes lorsque vous travaillez.

AVERTISSEMENT POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES.

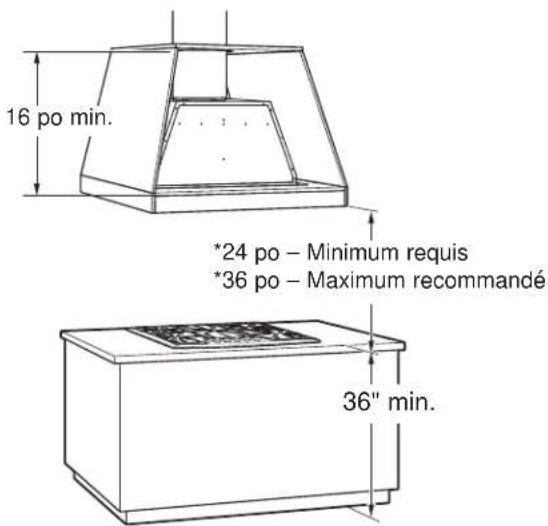

Cet assemblage hotte-jupe doit être installé à un minimum de 24 po et un maximum recommandé de 36 po au-dessus de la surface de cuisson.

- Reportez-vous toujours aux instructions d'installation de la table de cuisson ou de la cuisinière pour connaître les dégagements spécifiques d'un produit.

REMARQUE : La hauteur de l'installation doit être mesurée depuis la surface de cuisson jusqu'au bord inférieur de la jupe de hotte métallique ou de la surface de l'armoire.

REMARQUE : La norme UL exige que la surface combustible se trouve à un minimum de 30 po au-dessus de la surface de cuisson.

- La hauteur intérieure de l'armoire sur mesure doit être d'un minimum de 16 po.

- Cette hotte peut être ventilée vers l'extérieur, ou être installée pour un fonctionnement avec recyclage d'air. Dans ce dernier cas, reportez-vous à la section Planification d'une installation avec recyclage d'air.

- Cette hotte peut être montée dans une armoire ou au-dessus d'un îlot.

PLANIFICATION AVANCÉE

Planification de l'installation des conduits

• Cette hotte est conçue pour être ventilée verticalement à travers le plafond. Utilisez un conduit rond de 6 po. Utilisez des coudes achetés localement pour ventiler horizontalement à travers le mur arrière.
• Utilisez des conduits métalliques seulement.
• Déterminez l'emplacement exact de la hotte.
• Planifiez la trajectoire de la ventilation d'évacuation vers l'extérieur.

Pour maximaliser le rendement du système de ventilation :

1. Réduisez au minimum la longueur de la canalisation ainsi que le nombre des raccords de transition et des coudes.
2. Maintenez une taille de conduits constante.
3. Scellez tous les joints avec du ruban pour conduits afin de prévenir les fuites.

4. N'utilisez pas de conduits flexibles de quelque type qu'ils soient.

5. Posez un capuchon mural ou de toit avec registre sur l'ouverture extérieure. Procurez-vous à l'avance les conduits, le capuchon et les raccords de transition dont vous avez besoin.

6. S'il y a lieu, installez un système de ventilation d'appoint (air extérieur) en conformité avec les codes locaux du bâtiment. Visitez GEAppliances. com pour connaître les solutions offertes en matière de ventilation d'appoint.

Armature au mur et au plafond pour assurer un support adéquat

Cette hôte est lourde et la structure de l'armoire doit supporter le poids du manchon une fois chargé. Un support structural adéquat doit être présent pour tous les types d'installation.
- L'installation sera facilitée si la hotte est installée avant la table de cuisson.

Planification de l'armature d'une armoire sur mesure

- L'armoire ou le toit d'évacuation sur mesure doit comporter un orifice rectangulaire pour l'insertion de la hotte comme telle, ou avec sa jupe. Les dimensions de cet orifice sont les mêmes qu'il s'agisse d'une installation murale ou au-dessus d'un îlot.

Jupes métalliques

- Les jupes métalliques (30 po de largeur pour JXL30 et 36 po pour JXL36) sont facultatives mais elles sont recommandées pour les hauteurs d'installation de moins de 30 po pour la protection des armoires. Vous pouvez construire une jupe métallique (ou non combustible) sur mesure si une largeur supérieure est nécessaire.

Planification d'une installation avec recyclage d'air

Un ensemble de recyclage d'air JXN30 est offert pour une installation avec recyclage d'air.

Planification de l'alimentation électrique

L'emplacement du branchement à l'alimentation électrique est décrit dans les sections sur les installations murale et au-dessus d'un îlot de la page 13.

ALIMENTATION ÉLECTRIQUE

IMPORTANT – (Veuillez lire attentivement)

ATTENTION

POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE.

Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en procurant une voie d'échappement au courant électrique. Cet appareil est doté d'un cordon et d'une fiche avec fil et broche de mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

Enlevez le fusible domestique ou ouvrez le disjoncteur avant de commencer l'installation.

N'utilisez pas un cordon de rallonge ou une fiche d'adaptation avec cet appareil. Si le cordon d'alimentation électrique est trop court, demandez à un électricien agréé d'installer une prise à proximité de l'appareil. Ne faites pas fonctionner un ventilateur avec un cordon ou une fiche endommagés. Mettez le cordon au rebut ou faites-le examiner ou réparer dans un centre de service autorisé. Respectez les codes d'électricité nationaux ou tout code ou décret local en vigueur.

Alimentation électrique

Un courant de 120 V, 60 Hz doit alimenter la hotte et celle-ci doit être branchée à un circuit de dérivation correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible à retardement.

• Le câblage doit comporter 2 fils avec terre.
• Si l'alimentation électrique ne correspond pas aux caractéristiques ci-dessus, communiquez avec un électricien agréé avant de procéder.
• Acheminez le câblage domestique aussi près de l'installation que possible, dans le plafond ou le mur.
• Connectez le câblage de la hotte au câblage domestique en conformité avec les codes locaux.

ATTENTION

Une connexion incorrecte du

conducteur de mise à la terre de l'équipement peut poser un risque de choc électrique. Consultez un électricien agréé si les instructions de mise à la terre ne sont pas entièrement comprises, ou si un doute existe quant à la justesse de la mise à la terre de l'appareil.

(NON FOURNIS)

Crayon et ruban à mesurer

Ruban pour conduits aluminisés

Escabot

Pince à becs pointus

Silicone

Perceuse électrique et forets appropriés

Lunettes de sécurité

Conduits et capuchons de 6 po selon besoins

Niveau

Cisaille

Pince à couper/dénuder les fils

Lampe de poche

Tournevis à pointe étoilée ou plate

Gants

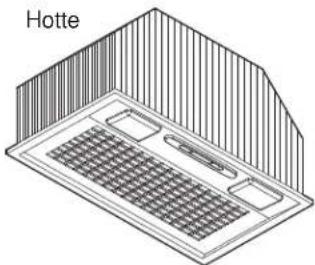

PIÈCES FOURNIES

Repérez les pièces emballées avec la hotte.

Sac de visserie

Vis à bois à tête étoilée

Vis de mécanique à tête étoilée, écrous et rondelles

Registre

Pour réduire le risque d'incendie et évacuer l'air vicié correctement, assurez-vous de canaliser l'air à l'extérieur – Ne ventilez pas l'air vicié dans des espaces situés entre des murs, des plafonds, des combles, des vides sanitaires ou des garages.

AVERTISSEMENT

RISQUE DE BLESSURE

Nous recommandons la participation de 2 personnes lors de l'installation de la hotte. Des blessures et des dommages peuvent résulter du soulèvement inadéquat de la hotte.

REMARQUE : Cette hotte peut évacuer l'air en canalisation ou en recyclage. En canalisation, la ventilation se fera à travers le mur ou le plafond. En recyclage, la ventilation est recirculée dans la pièce.

RETIRER L'EMBALLAGE

ATTENTION

Portez des gants pour vous protéger des arêtes coupantes.

• Retirez les couvercles des conduits.
- Retirez le sac de visserie, la documentation et les autres pièces emballées.
- Retirez et mettez proprement au rebut les pellicules protectrices en plastique et les autres matières d'emballage.

PRÉPARATION DE L'INSTALLATION DE L'ARMOIRE

1. Insérez le registre dans le conduit d'évacuation de la hotte.

1. La hotte doit être centrée de gauche à droite au-dessus de la table de cuisson.

REMARQUE : Le conduit d'évacuation sur la hotte est plus près de l'arrière de la hotte. Il est important de planifier l'alignement au point de raccordement de la hotte.

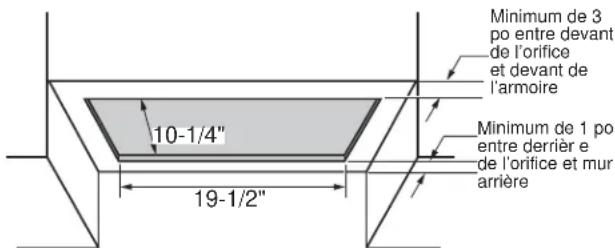

1. La surface arrière de la hotte doit se trouver à un minimum de 1 po du mur arrière. La surface avant de la hotte doit se trouver à un minimum de 3 po du panneau frontal de l'armoire sur mesure.
2. La jupe métallique doit être utilisée lorsque la hauteur d'installation de la hotte est inférieure à 30 po. Les dimensions de la jupe figurant dans la section Dimensions du produit.
3. Les dimensions maximales de l'emplacement de la prise électrique sont indiquées ici.

1. L'armoire sur mesure doit permettre de retirer les panneaux afin d'accéder à la fiche du cordon électrique ainsi qu'à la canalisation et son raccordement à la hotte en cas d'éventuelles réparations ou pour d'autres raisons.

PRÉPARER L'INSTALLATION AU-DESSUS D'UN ÎLOT

1. Insérez le registre dans le conduit d'évacuation de la hotte.

1. La hotte doit être centrée de gauche à droite au-dessus de la table de cuisson.

REMARQUE : Le conduit d'évacuation est plus près de l'arrière de la hotte.

L'emplacement d'avant en arrière de la hotte au-dessus de la table de cuisson peut être choisi par l'installateur ou le propriétaire. Le conduit de l'îlot est généralement centré au-dessus de la table de cuisson et il est important de planifier le point de raccordement de la hotte.

1. La jupe métallique doit être utilisée lorsque la hauteur d'installation de la hotte est inférieure à 30 po. Les dimensions de la jupe figurant dans la section Dimensions du produit.
2. Repérez la prise électrique dans l'armoire ou dans une zone au-dessus de la hotte pour vérifier qu'elle est conforme aux codes électriques locaux.
3. L'armoire sur mesure doit permettre de retirer les panneaux afin d'accéder à la fiche du cordon électrique ainsi qu'à la canalisation et son raccordement à la hotte en cas d'éventuelles réparations ou pour d'autres raisons.

ÉTAPE 1|INSTALLER LA JUPE DE HOTTE

(s'il y a lieu)

1. L'orifice rectangulaire dans l'armature ou l'armoire sur mesure doit être découpé en fonction des dimensions extérieure et intérieure de la jupe. Reportez-vous à la section Dimensions du produit.
2. Fixez la jupe à l'aide des 4 vis fournies avec la jupe.

1. Vérifiez que le registre est bien en place dans l'orifice d'évacuation de la hotte.

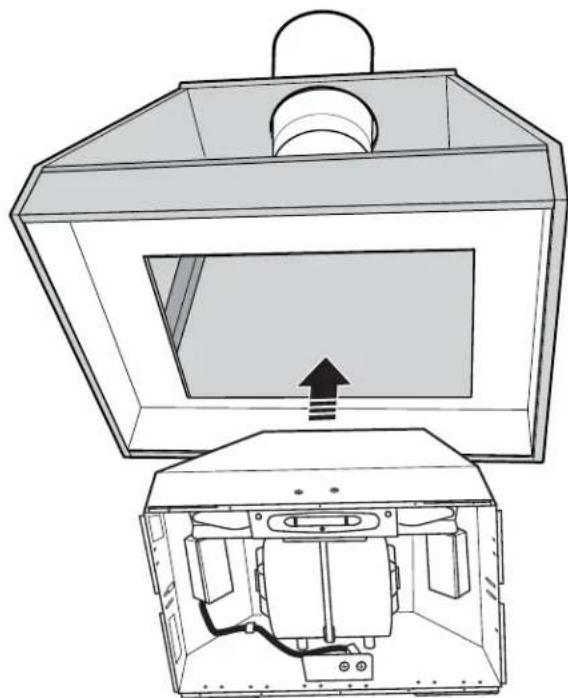

2. Insérez la hotte et le cordon électrique dans l'orifice de l'armoire ou de la jupe.

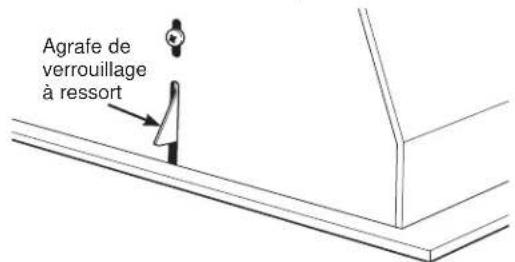

1. Fixez à l'aide des 4 vis. Une agrafe de verrouillage à ressort se trouve d'un côté de la hotte pour faciliter le maintien d'un côté lors de la pose des vis.

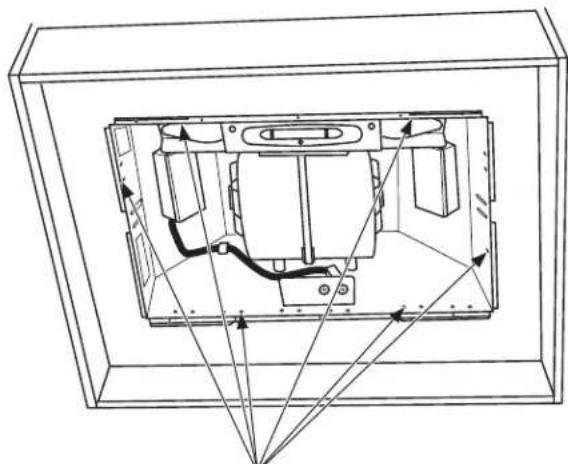

REMARQUE : Quatre vis peuvent être posées dans les trous sur les côtés, ou ceux à l'avant et l'arrière de la hotte.

Emplacements possibles des vis

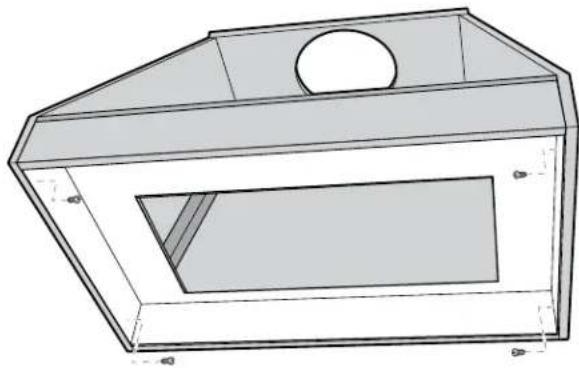

1. Si la jupe est utilisée, une autre méthode de montage consiste à fixer la hotte à la jupe à l'aide de 4 vis de mécanique, de rondelles et d'écrous fournis. Il s'agit ensuite de fixer la jupe à l'armature ou à l'armoire à l'aide des 4 vis fournies avec la jupe.
2. Une fois la hotte en place, scellez la hotte avec du ruban pour conduits.

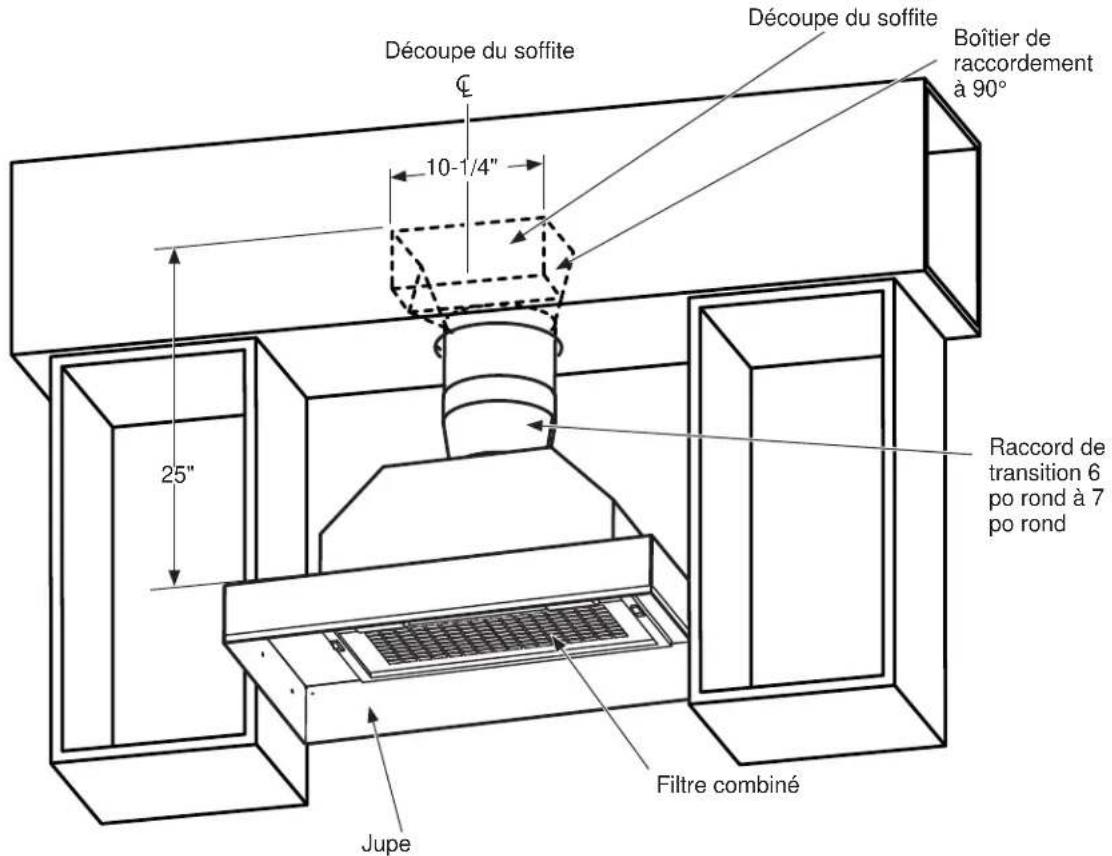

ÉTAPE 3 ENSEMBLE DE RECYCLAGE D'AIR (s'il y a lieu)

1. Découpez un orifice dans le soffite pour le conduit d'évacuation.
2. Posez la grille de ventilation par-dessus le conduit d'évacuation.
3. Scellez les joints avec du ruban pour conduits.

ÉTAPE 4 FINALISER L'INSTALLATION

1. Branchez la hotte dans la prise électrique.
2. Posez le panneau d'accès.
3. Vérifiez le fonctionnement des lampes et du ventilateur.
4. Terminez la construction de l'armoire sur mesure.

Conseils de dépannage ... Avant de faire un appel de service

Économisez temps et argent! Consultez les tableaux des pages suivantes en premier lieu pour vous épargner un appel de service.

Problème Cause probable Correctif
Le ventilateur/la lampe ne fonctionne pas lorsque le commutateur coulissant est à la position ON (Marche).	Un fusible du domicile est grillé ou le disjoncteur s'est déclenché.	Remplacez le fusible ou réarmez le disjoncteur.
Un bruit d'air dérangeant ou anormal se fait entendre	Les conduits utilisés pour l'installation ne sont pas des dimensions appropriées.	Cette hotte nécessite une canalisation de 6 po pour fonctionner d'une façon optimale. Des conduits d'un diamètre inférieur restreint la ventilation. Minimisez la longueur des conduits et le nombre des raccords de transition et des coudes.Les techniciens GE ne peuvent pas corriger ce problème si l'installation est incorrecte.
Le ventilateur n'arrive pas à faire circuler l'air ou le fait plus lentement que la normale et/ou le ventilateur fait entendre un bruit d'air dérangeant ou anormal	Obstacles dans la canalisation.	Assurez-vous que rien ne bloque l'évent. Assurez-vous que votre capuchon mural ou de toit est muni d'une lame ou d'une trappe.
	La lame du registre sur le capuchon mural ou de toit n'est pas ouvert.	Assurez-vous que la lame du registre pivote librement. Les lames de registre peuvent se retourner et ne plus s'ouvrir entièrement. Replacez la lame dans sa position initiale.
	Le filtre à graisse métallique et le filtre à charbon (s'il est présent) sont encrassés.	Nettoyez le filtre à graisse métallique et remplacez le filtre à charbon (s'il est présent). Consultez la section Entretien et nettoyage de la hotte.
	Ventilation d'appoint insuffisante (air extérieur)	Une ventilation d'appoint (air extérieur) est parfois nécessaire pour évacuer l'air des appareils aspirants selon les spécifications. Consultez les codes de construction locaux, ils peuvent exiger ou fortement recommander le recours à une ventilation d'appoint. Visitez le site GEAppliances.com pour connaître les solutions proposées en matière de ventilation d'appoint.
Panne de lampe prématurée	La tension (watts) de la lampe est trop élevée.	Remplacez par une lampe de tension adéquate.
Le ventilateur s'allume automatiquement mais ne peut pas être éteint.	Cela est normal. Le capteur allume	le ventilateur automatiquement si la température de cuisson devient trop élevée. Il s'éteindra lorsque la température baissera à un niveau approprié.
Le ventilateur ne cesse de s'éteindre et de se rallumer.	Le moteur surchauffe probablement et il s'éteint de lui-même. Cela peut endommager le moteur.	Assurez-vous que les filtres sont propres. Si le cycle extinction-allumage se poursuit, faites un appel de service.
