JVC3300JSA - Campana extractora GE - Manual de uso y guía de instrucciones gratis

Marca	GE
Modelo	JVC3300JSA
Tipo de producto	Campana empotrable y adaptable
Ancho	30 pulgadas (estándar, modelos de faldones disponibles: 30 y 36 pulgadas)
Profundidad	19-1/2 pulgadas

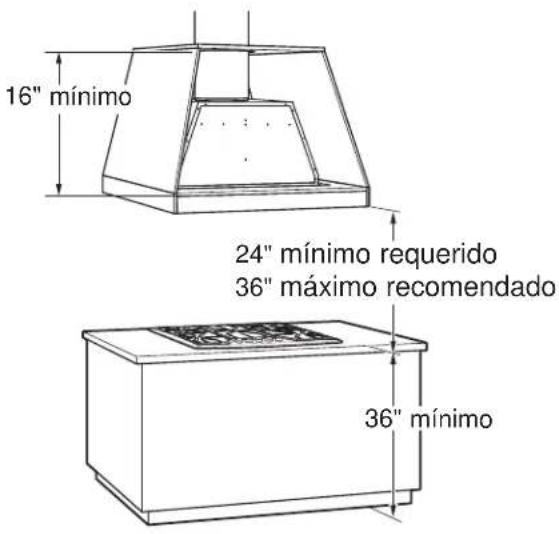

Altura de instalación	24 a 36 pulgadas sobre la superficie de cocción (mínimo 24 pulg., máximo recomendado 36 pulg.)
Altura interior mínima del armario	16 pulgadas
Peso (aproximado)	13,6 kg (30 lb)
Alimentación eléctrica	120 V, 60 Hz, 15 o 20 A
Tipo de conductos	Solo metálicos, diámetro 6 pulgadas (redondo)
Velocidades del ventilador	3 velocidades: baja (1), media (2), alta (3)
Sensor de calor	Sí, termostato activa o acelera el ventilador en caso de calor excesivo
Iluminación	2 bombillas candelabro máx. 40 W (E12, tipo B o T8)
Filtro de grasa	Metálico, lavable (referencia WB02X26416)
Funcionamiento con recirculación de aire	Posible con conjunto JXN30 (se vende por separado)
Material de la superficie	Pintura esmaltada
Limpieza	Paño suave, agua caliente, detergente suave; no usar estropajos abrasivos
Garantía	1 año (piezas y mano de obra)
Seguridad	Conexión a tierra requerida; parada del ventilador en caso de sobrecalentamiento; usar solo conductos metálicos
Piezas de repuesto	Faldones JXL30 (30 pulg.) y JXL36 (36 pulg.), conjunto de recirculación JXN30, filtro de grasa WB02X26416
Instalación	Conexión eléctrica mediante enchufe; conducto vertical u horizontal; requiere 2 personas

Preguntas frecuentes - JVC3300JSA GE

¿Cuáles son las dimensiones de la campana GE JVC3300JSA?

La campana tiene un ancho estándar de 30 pulgadas y una profundidad de 19-1/2 pulgadas. La altura de instalación recomendada es de 24 a 36 pulgadas sobre la superficie de cocción. La altura interior mínima del armario debe ser de 16 pulgadas.

¿Cómo limpiar los filtros de la campana?

Los filtros de grasa metálicos son lavables. Límpielos con frecuencia con un detergente suave y agua caliente. Use un paño suave, evite los estropajos abrasivos. Para las superficies pintadas, use un paño suave con agua caliente y amoníaco (opcional).

¿Cómo reemplazar las bombillas de la campana?

Antes de reemplazar, asegúrese de que el interruptor de las luces esté apagado. Retire el panel de acceso deslizando los pestillos laterales. Reemplace con bombillas candelabro de 40 W máx. (120 V, E12, tipo B o T8). Deje que las bombillas se enfríen antes de tocarlas.

¿Puedo instalar la campana en modo de recirculación de aire (sin conducto exterior)?

Sí, un conjunto de recirculación de aire (ref. JXN30) está disponible como opción. Permite recircular el aire en la habitación. Siga las instrucciones de instalación proporcionadas con el conjunto.

El ventilador se enciende solo, ¿es normal?

Sí, la campana está equipada con un sensor de calor. Si la temperatura sobre la superficie de cocción se vuelve excesiva, el ventilador se activa o pasa a velocidad alta automáticamente. Se apagará cuando la temperatura vuelva a la normalidad.

¿Qué tipos de conductos puedo usar para la evacuación?

Use solo conductos metálicos rígidos de 6 pulgadas de diámetro. No use conductos flexibles. Selle todas las uniones con cinta para conductos aluminizada para evitar fugas.

¿Cuál es la potencia eléctrica requerida para la campana?

La campana requiere una alimentación de 120 V, 60 Hz, en un circuito de 15 o 20 amperios protegido por un disyuntor o fusible. Viene con un cable de alimentación de tres clavijas con conexión a tierra. No use un cable de extensión.

¿Qué hacer si la campana no funciona o si el ventilador no gira?

Primero verifique el fusible o disyuntor. Asegúrese de que el interruptor del ventilador esté en una posición de encendido (1, 2 o 3). Si el problema persiste, verifique la alimentación eléctrica y el estado de los filtros. Consulte la tabla de solución de problemas en el manual.

¿Cómo mantener las superficies pintadas de la campana?

Limpie regularmente las superficies con un paño suave empapado en agua caliente y un detergente suave. Puede agregar una cucharada de amoníaco. Evite los estropajos de lana de acero o cualquier limpiador abrasivo. Seque con un paño limpio.

¿Dónde puedo encontrar piezas de repuesto para mi campana GE?

Puede pedir piezas en línea en GEApplianceParts.com o por teléfono al 800.626.2002. Las piezas disponibles incluyen los faldones (JXL30 y JXL36), el conjunto de recirculación (JXN30) y los filtros de grasa (WB02X26416).

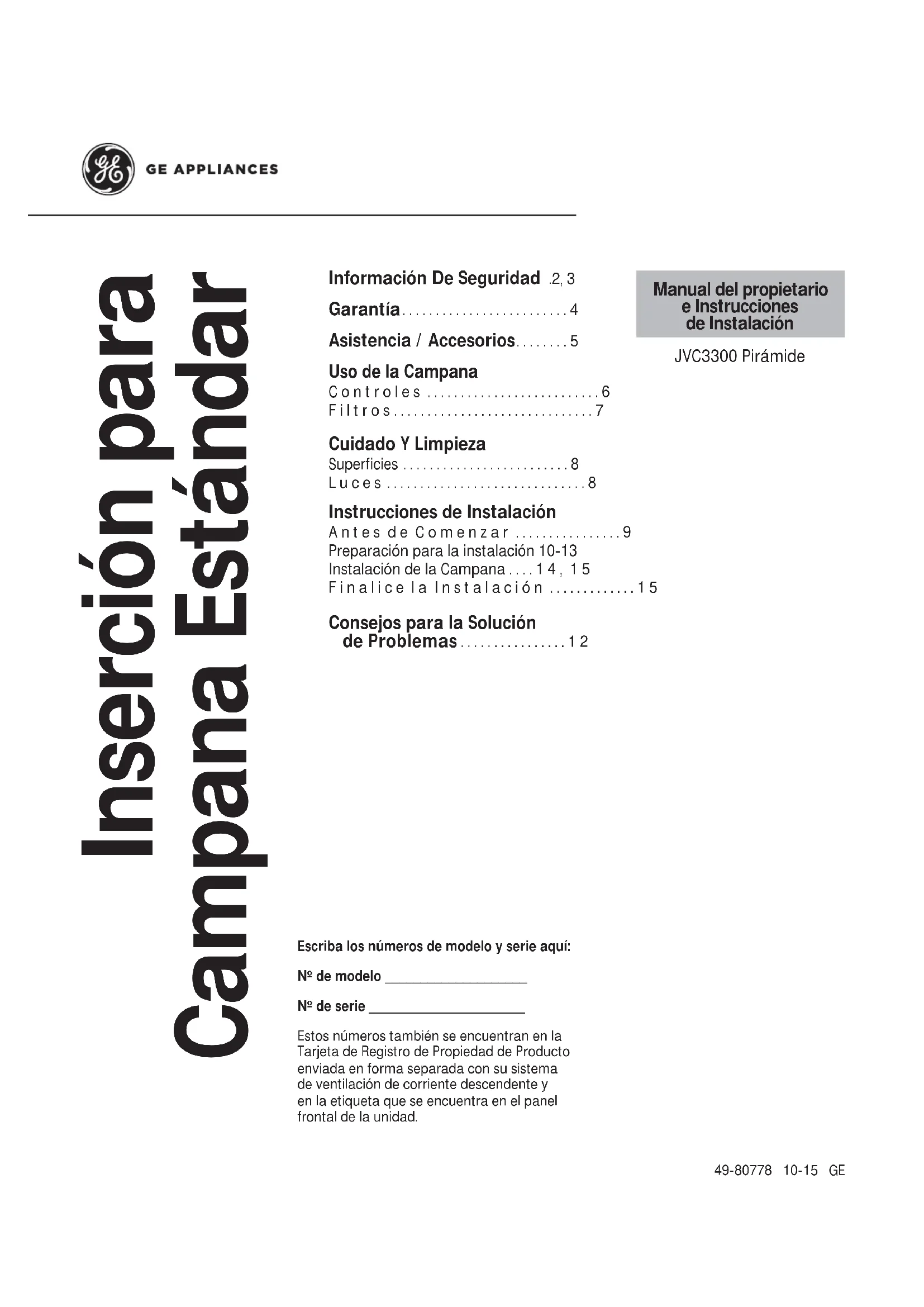

MANUAL DE USUARIO JVC3300JSA GE

Para consultar una version en español de este manual de instrucciones, visite nuestro sitio de internet GEAppliances.com.

Inserción para Campana Estándar

Información De Seguridad .2, 3

Garantía......4

Asistencia / Accesorios.....5

Uso de la Campana

Controles 6

Filtros....7

Cuidado Y Limpieza

Superficies 8

Luces 8

Instrucciones de Instalación

Antes de Comenzar .....9

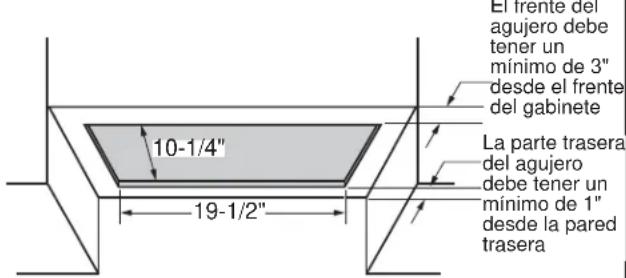

Preparación para la instalación 10-13

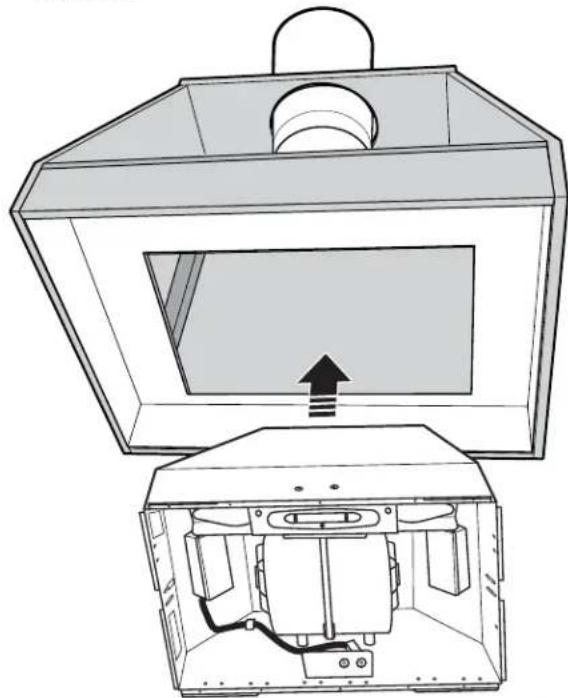

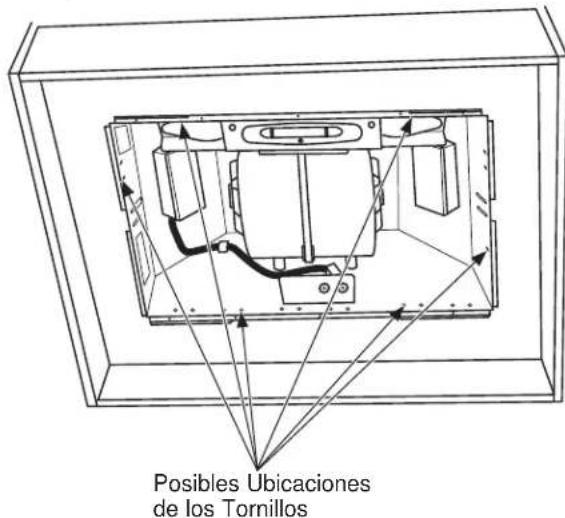

Instalación de la Campana .... 1 4, 1 5

Finalice la Instalación .....15

Consejos para la Solución de Problemas....12

Manual del propietario e Instrucciones de Instalación

JVC3300 Pirámide

Escriba los números de modelo y serie aquí:

Nº de modelo ____

N° de serie

Estos números también se encuentran en la Tarjeta de Registro de Propiedad de Producto enviada en forma separada con su sistema de ventilación de corriente descendente y en la etiqueta que se encuentra en el panel frontal de la unidad.

INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

, Éste es el símbolo de alerta de seguridad. El mismo alerta sobre potenciales riesgos que le pueden producir la muerte oones tanto a usted como a otras personas. Todos los mensajes de seguridad estarán a continuación del símbolo de alerta deuridad y con la palabra “PELIGRO”, “ADVERTENCIA” o “PRECAUCIÓN”. Estas palabras se definen como:

PELIGRO

Indica una situación de riesgo que, si no se evita, producirá la muerte o lesiones graves.

ADVERTENCIA

Indica una situación de riesgo que, si no se evita, podría producir la muerte o lesiones graves.

PRECAUCIÓN

Indica una situación de riesgo que, si no se evita, podría resultar en lesiones menores o moderadas.

ADVERTENCIA

Lea todas las instrucciones antes de usar el producto. Si no se siguen estas instrucciones se podrán producir incendios, descargas eléctricas, lesiones graves o la muerte.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

PARA REDUCIR EL RIESGO DESCARGA ELÉCTRICA O PERSONAS, CUMPLA CON LOS PUNTOS:

A. Utilice esta unidad sólo de la manera concebida por el fabricante. Si tiene alguna pregunta, comuníquese con el fabricante.
B. Antes de realizar reparaciones o limpiar la unidad, desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.
C. No utilice esta unidad con ningún dispositivo de control de velocidad de estado sólido.
D. Esta unidad debe estar conectada a tierra.

PRECAUCIÓN

SÓLO PARA USO DE GENERAL. NO LO UTILICE AR MATERIALES Y VAPORES O EXPLOSIVOS.

PRECAUCIÓN

PARA REDUCIR EL RIESGO

DE INCENDIO Y PARA ELIMINAR EL AIRE DE ESCAPE CORRECTAMENTE, ASEGÚRESE DE DIRIGIR EL AIRE DEL CONDUCTO HACIA EL EXTERIOR. NO VENTILE EL AIRE DE ESCAPE EN ESPACIOS DENTRO DE PAREDES O CIELORRASOS O EN ÁTICOS, HUECOS SANITARIOS O GARAJES.

ADVERTENCIA

PARA REDUCIR EL RIESGO A PERSONAS EN CASO DE UN GRASA SOBRE UNA ESTUFA, LOS SIGUIENTES PUNTOS*:

A. APAGUE LAS LLAMAS con una tapa que ajuste bien, una plancha para galletas o una bandeja de metal, y luego apague el quemador. TENGA MUCHO CUIDADO A FIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, SALGA DE LA VIVIENDA Y LLAME AL DEPARTAMENTO DE BOMBEROS.
B. NUNCA LEVANTE UNA SARTÉN EN LLAMAS— Usted puede quemarse.
C. NO UTILICE AGUA, incluyendo repasadores o toallas húmedos—se provocará una violenta explosión de vapor.
D. Utilice un extintor SÓLO si:
1. Usted sabe que cuenta con un extintor Clase ABC y ya sabe cómo utilizarlo.
2. El incendio es pequeño y se contuvo en el área donde comenzó.
3. Se está llamando al departamento de bomberos.
4. Usted puede combatir el incendio con su espalda dirigida hacia una salida.

* Basado en "Kitchen Fire Safety" publicado por NFPA.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

PARA REDUCIR EL RIESGO

DE UN INCENDIO DE GRASA SOBRE UNA ESTUFA:

A. Nunca deje unidades de superficie desatendidas en configuraciones de calor elevadas. Los alimentos que hierven y se derraman provocan humo y derrames grasosos que pueden prenderse fuego. Caliente los aceites lentamente en configuraciones bajas o medias.
B. Siempre encienda el sistema de ventilación cuando cocine con configuraciones de calor elevadas o cuando flambee alimentos (por ej., Crepes Suzette, cerezas Jubilee, carne flambeada a la pimienta en grano).
C. Limpie los ventiladores con frecuencia. No debe permitirse la acumulación de grasa en el ventilador o en el filtro.
D. Utilice el tamaño de recipiente adecuado. Siempre utilice recipientes de cocción apropiados para el tamaño del elemento de superficie.

ADVERTENCIA

A FIN DE REDUCIR EL RIESGO

DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES, CUMPLA CON LO SIGUIENTE:

A. El trabajo de instalación y el cableado eléctrico deben ser realizados por una persona(s) calificada de acuerdo con todos los códigos y estándares aplicables, incluyendo construcciones resistentes al fuego.
B. Es necesario contar con suficiente cantidad de aire para una combustión y salida de gases adecuadas a través del conducto (chimenea) del equipo de consumo de combustible, a fin de evitar ráfagas de aire. Siga las pautas del fabricante del equipo de calefacción y los estándares de seguridad, tales como aquellos publicados por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Estadounidense para la

Calefacción (American Society for Heating), los Ingenieros de Refrigeración y Acondicionadores de Aire (Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales.

C. Al cortar o perforar una pared o un cielorraso, no dañe el cableado eléctrico y de otros servicios ocultos.
D. Los ventiladores con conducto siempre deben contar con ventilación hacia el exterior.
E. Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones relacionadas con la reposición de aire, visite GEAppliances.com.
F. Desconecte el disyuntor de habitaciones adyacentes mientras esté trabajando.

ADVERTENCIA

A FIN DE REDUCIR EL RIESGO S, USE SÓLO CONDUCTOS DE

- No intente reparar o reemplazar ninguna parte de la cocina, a menos que esto se recomiende específicamente en este manual. Cualquier otra reparación deberá ser realizada por un técnico calificado.

¡Gracias! ... por su compra de un electrodoméstico de la Marca GE

Registre su Electrodoméstico: ¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencial!

Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción pre-impresa que se incluye con el material embalado.

Garantía de la Cocina Eléctrica de GE

GEAppliances.com

Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fabricación, o un técnico autorizado de Servicio al Cliente (Customer Care®). Para programar una visita del servicio técnico a través de Internet, visítenos en www.geappliances.com/service_and_support/, o llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar el servicio, tenga los números de serie y de modelo disponibles.

Para realizar el servicio técnico de su electrodoméstico se podrá requerir el uso de datos del puerto de abordaje para su diagnóstico. Esto da al técnico del servicio de fábrica de GE la habilidad de diagnosticar de forma rápida cualquier problema con su electrodoméstico, y de ayudar a GE a mejorar sus productos al brindarle a GE la información sobre su electrodoméstico. Si no desea que los datos de su electrodoméstico sean enviados a GE, solicitamos que le indique a su técnico no entregar los datos a GE en el momento del servicio.

Durante el período de un año desde la fecha original de compra, GE le brindará cualquier parte de la inserción de la campana que falle debido a un defecto en los materiales o la fabricación. Durante esta garantía limitada de un año, GE también proveerá, sin costo, todo el trabajo y el servicio en el hogar relacionado con el reemplazo de la parte que presente defectos.

Qué no cubrirá GE:

■ Viajes del técnico del servicio a su hogar para enseñarle sobre cómo usar el producto.
■ Instalación, entrega o mantenimiento inadecuados.
■ Fallas del producto en caso de abuso, mal uso, modificación o uso para propósitos diferentes al original o uso comercial.
■ Reemplazo de fusibles de la casa o reinicio de disyuntores.
■ Daños ocasionados sobre el producto por accidente, incendio, inundaciones o catástrofes naturales.

• Daños sobre el acabado, tales como óxido sobre la superficie, deslustres o manchas pequeñas no informadas dentro de las 48 horas luego de la entrega..
  ■ Daños incidentales o consecuentes causados por posibles defectos sobre este producto.
  ■ Daño causado después de la entrega.
  ■ Producto no accesible para brindar el servicio requerido.
• Solicite el servicio técnico para reparar o reemplazar las lámparas, excepto las lámparas LED.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

Su única y exclusiva alternativa es la reparación del producto, como se indica en la Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.

Esta garantía se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor Autorizado del Servicio Técnico de GE, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto a una ubicación del Servicio Técnico de GE Autorizado para recibir el servicio. En Alaska, la garantía excluye el costo de envío o llamadas del servicio a su hogar.

Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía le da derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.

Garantías Extendidas: Adquiera una garantía extendida de GE y aprenda sobre descuentos especiales que están disponibles mientras su garantía aún está vigente. La puede adquirir en cualquier momento a través de Internet en

o llamando al 800.626.2224 durante el horario comercial habitual. Los Servicios para el Consumidor Hogareño de GE aún estarán allí cuando su garantía caduque.

¿Desea realizar una consulta o necesita ayuda con su electrodoméstico?

¡Consulte el Sitio Web de Electrodomésticos de GE (www.geappliances.com/service_and_support/) durante las 24 horas, cualquier día del año! Para mayor conveniencia y un servicio más rápido, ahora puede descargar el Manual del Propietario, ordenar piezas o incluso programar el servicio técnico a través de Internet.

Servicio Programado: El servicio de reparación de expertos de GE está a sólo un paso de su puerta. Entre a Internet y programe su servicio en www.geappliances.com/service_and_support/ o llame al 800.GE.CARES (800.432.2737) durante el horario de atención comercial.

Piezas y Accesorios: Aquellas personas calificadas para realizar el servicio técnico sobre sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA; MasterCard y Discover). Ordene a través de Internet hoy, durante las 24 horas o en forma telefónica al 800.626.2002 durante el horario de atención comercial.

Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deberían ser derivados a personal calificado del servicio. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.

Estudio de Diseño de la Vida Real: GE apoya el concepto de Diseño Universal en productos, servicios y ambientes que pueden ser usados por personas de todas las edades, tamaños y capacidades. Reconocemos la necesidad de realizar diseños para una amplia gama de habilidades e incapacidades físicas y mentales. Para más detalles sobre las aplicaciones de Diseño Universal de GE, incluyendo ideas de diseño de cocinas para personas con incapacidades, visite nuestro sitio web hoy. Sobre casos de incapacidad auditiva, comuníquese al 800.TDD.GEAC (800.833.4322).

Contáctenos: Si no se encuentra satisfecho con el servicio que recibió de GE, comuníquese con nosotros a través de nuestro sitio web con todos los detalles, incluyendo su número telefónico, o escriba a:

¡GE ofrece una variedad de accesorios para mejorar sus experiencias de cocción y mantenimiento!

Para realizar una orden, visítenos a través de Internet en:

www.GEApplianceParts.com (EE.UU.) o en www.GEAppliances.ca (Canadá)

o llame al 800.626.2002 (EE.UU.) 800.661.1616 (Canadá)

Estos y otros productos están disponibles:

Piezas

Filtro 30":JXL30 36":JXL36
Kit de Recirculación JXN30
Filtro de Grasa	WB02X26416

Cómo Retirar la Película Protectora de Envío y la Cinta de Embalaje

Con cuidado tome un extremo de la película protectora de envío con los dedos y lentamente retire la misma de la superficie del electrodoméstico. No utilice ningún producto filoso para retirar la película. Retire toda la película antes de usar el electrodoméstico por primera vez.

Para asegurar que no haya daños sobre el acabado del producto, la forma más segura de retirar el adhesivo de la cinta

de embalaje en electrodomésticos nuevos es aplicando un detergente líquido hogareño para lavar platos. Aplique con una tela suave y deje que se seque.

NOTA: El adhesivo deberá ser eliminado de todas las partes. No se puede retirar si se hornea con éste dentro.

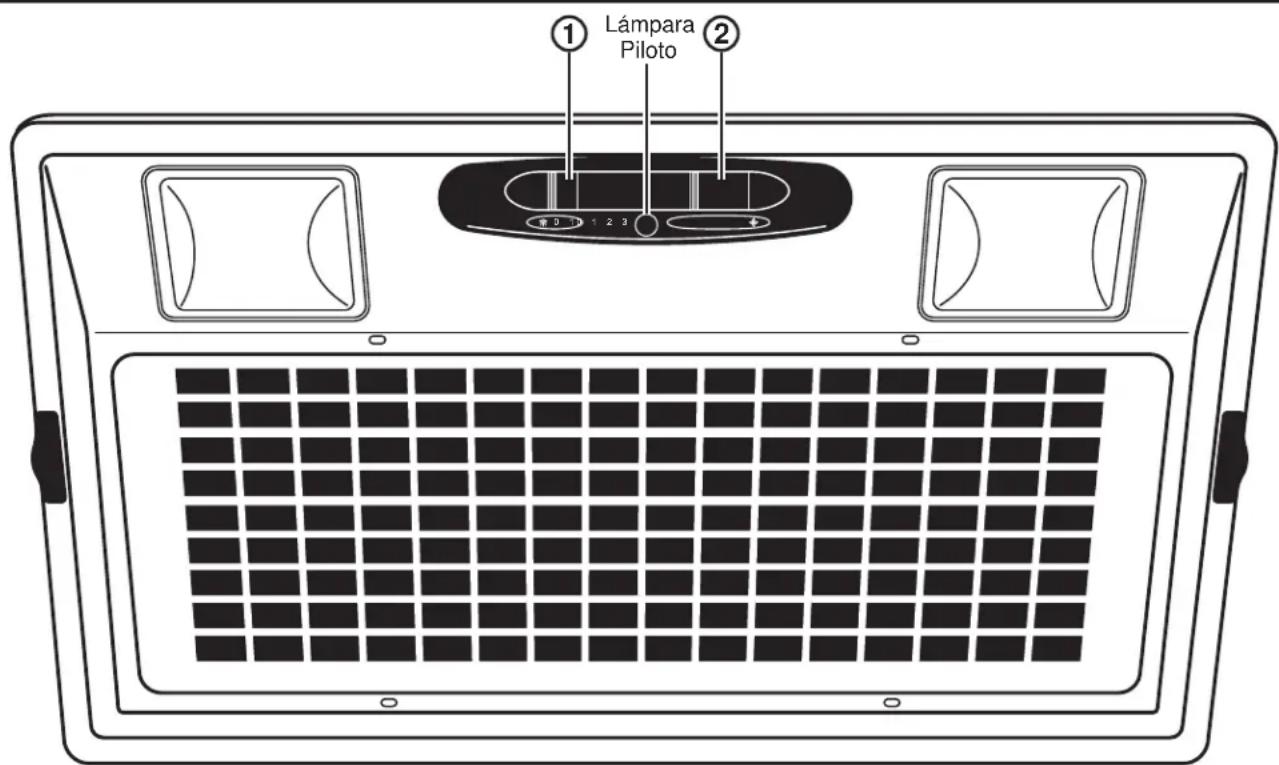

Controles

1. Interruptor de Luz: 0 es OFF (Apagado). Mueva el interruptor a 1 para activar la función ON (Encender).
2. Interruptor del Calefactor: 0 es OFF (Apagado). Mueva el interruptor a 1 para velocidad BAJA, 2 para velocidad MEDIA, y 3 para velocidad ALTA. La lámpara piloto ilumina cuando el interruptor del calefactor está configurado en 1, 2 o 3.

Sensor de Calor

Su campana está equipada con un termostato con SENSOR DE CALOR. Este termostato es un dispositivo que se enciende o acelera el calefactor si siente calor excesivo sobre la superficie de cocción.

1. Si el calefactor está en OFF (Apagado) – activa el calefactor en ON (Encender) en velocidad ALTA.
2. Si el calefactor está en ON (Encender) en una configuración de velocidad baja – enciende el calefactor en velocidad ALTA.

Cuando el nivel de temperatura baja hasta el nivel normal, el calefactor regresa a su configuración original.

Filtros

Asegúrese de que la energía eléctrica esté apagada y que todas las superficies estén frías antes de limpiar o arreglar cualquier pieza de la campana de ventilación.

Filtro de grasa metálico

Los filtros metálicos atrapan la grasa durante la cocción.

Filtro debe estar SIEMPRE en su lugar cuando la campana esté en funcionamiento. El filtro de grasa es apto para lavavajillas y debe limpiarse cada 6 meses, o según sea necesario.

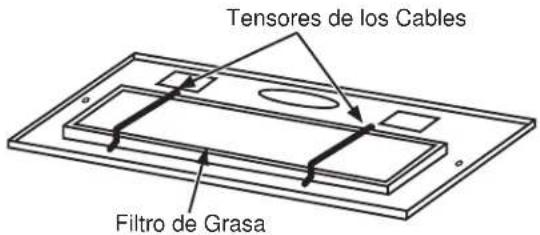

Para quitar:

Retire el panel de acceso deslizando los dos pestillos laterales.

Retire los tensores de los cables y luego retire el filtro de grasa.

Para volver a colocar:

Aliñe el filtro de grasa e instale los tensores de los cables. Reemplace el panel de acceso.

Para limpiar el filtro, utilice agua jabonosa caliente y enjuague con agua limpia o lávelo en el lavavajillas. No utilice productos de limpieza abrasivos.

NOTA: En el lavavajillas se producirá una leve decoloración.

Sólo Para Instalación con Recirculación Filtro de carbón (No Incluido)

Cuando la campana es instalada con el kit de recirculación JXN30, hay un filtro de carbón sobre el filtro de grasa. A fin de retirar y reinstalar el filtro de carbón, siga los pasos correspondientes para el filtro de grasa.

NOTA: NO enjuague o coloque el filtro de carbón en el lavavajillas automático.

El filtro de carbón no puede ser limpiado. Debe ser reemplazado. Se recomienda que el filtro de carbón sea reemplazado cada entre 6 meses, o si se encuentra notoriamente sucio o descolorido.

Solicite el filtro de carbón WB28X10120.

Para consultar sobre la compra de filtros de carbón de repuesto o para encontrar la ubicación del distribuidor más cercano a su domicilio, llame a nuestro número gratuito:

Centro nacional de piezas 800.626.2002

Superficies

No use virutas de acero u otros limpiadores abrasivos; estos rayarán la superficie.

De forma frecuente, limpie las superficies sucias de grasa. Para limpiar la superficie de la campana, use una tela caliente y húmeda con un detergente suave adecuado para superficies pintadas. Se puede agregar aproximadamente una chuchara sopera de amoníaco al agua. Use una tela limpia, caliente y húmeda para eliminar el jabón. Seque con una tela limpia y seca.

NOTA: Al realizar la limpieza, tenga cuidado de no tener contacto con los filtros y otras superficies no esmaltadas.

PRECAUCIÓN

A PRECAUCIÓN Al limpiar las superficies de la campana, asegúrese de no tocar la lámpara con las manos húmedas o con una tela. Una lámpara tibia o caliente se puede romper si es tocada con una superficie húmeda. Siempre espere a que la lámpara se enfríe completamente antes de hacer la limpieza alrededor de la misma.

Lámparas

PRECAUCIÓN

Espere a que las lámparas se enfríen

antes de tocar las mismas.

Para cambiar las lámparas:

1. Antes de intentar reemplazar una lámpara, asegúrese de que su interruptor esté apagado.
2. Retire el panel de acceso (deslice los dos pestillos laterales).
3. ¡LA LÁMPARA PUEDE ESTAR CALIENTE!.

PRECAUCIÓN

¡LA LÁMPARA PUEDE ESTAR

CALIENTE!

1. Vuelva a instalar el panel de acceso.

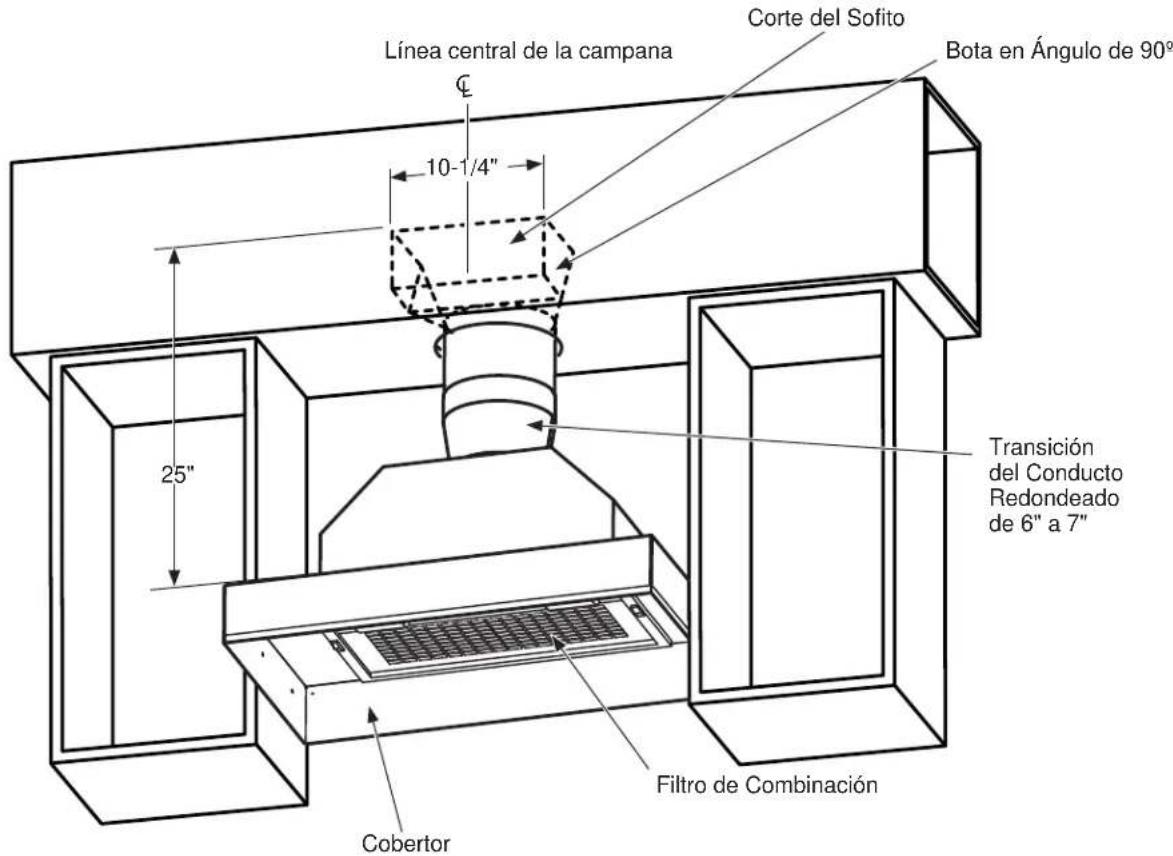

Instrucciones de instalación

Inserción para Campana Estándar

JVC3300 Hood

? ¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en: GEAppliances.com

ANTES DE COMENZAR

Lea estas instrucciones por completo y con detenimiento.

• IMPORTANTE — Guarde estas instrucciones para el uso de inspectores locales.
• IMPORTANTE — Cumpla con todos los códigos y ordenanzas vigentes.
• Nota al instalador – Asegúrese de dejar estas instrucciones con el Consumidor.
• Nota al consumidor – Conserve estas instrucciones para referencia futura.
• Nivel de capacidad – La instalación de esta campana de ventilación requiere capacidades mecánicas y eléctricas básicas.
• Tiempo de finalización – Aproximadamente de 1 a 3 horas.
• El instalador tiene la responsabilidad de efectuar una instalación adecuada.
• La Garantía no cubre las fallas del producto debido a una instalación incorrecta.

PRECAUCIÓN

Debido al peso

y tamaño de estas campanas de ventilación y para reducir el riesgo de lesiones personales o daños al producto, SE NECESITAN DOS PERSONAS PARA REALIZAR UNA INSTALACIÓN CORRECTA.

PARA SU SEGURIDAD:

ADVERTENCIA

Antes de comenzar la

instalación, desconecte la energía del panel de servicio y bloquee los medios de desconexión para evitar el accionamiento de la energía de manera accidental. Cuando los medios de desconexión de servicio no pueden bloquearse, coloque sobre el panel de servicio un dispositivo de advertencia bien visible, como una etiqueta.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE

INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS, CUMPLA CON LOS SIGUIENTES PUNTOS:

A. El trabajo de instalación y el cableado eléctrico deben ser realizados por una persona(s) calificada de acuerdo con todos los códigos y estándares aplicables, incluyendo construcciones resistentes al fuego.
B. Es necesario contar con suficiente cantidad de aire para una combustión y salida de gases adecuadas a través del conducto (chimenea) del equipo de consumo de combustible, a fin de evitar ráfagas de aire. Siga las pautas del fabricante del equipo de calefacción y los estándares de seguridad, tales como aquellos publicados por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), la Sociedad Estadounidense para la Calefacción (American Society for Heating), los Ingenieros de Refrigeración y Acondicionadores de Aire (Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos locales.

C. Al cortar o perforar una pared o un cielorraso, no dañe el cableado eléctrico y de otros servicios ocultos.

D. Los ventiladores con conducto siempre deben contar con ventilación hacia el exterior.

E. Desconecte el disyuntor de habitaciones adyacentes mientras esté trabajando.

ADVERTENCIA

A FIN DE REDUCIR EL

RIESGO DE INCENDIOS, USE SÓLO CONDUCTOS DE METAL.

ESPACIOS PARA LA INSTALACIÓN

• Siempre consulte las instrucciones de instalación de la estufa o cocina en relación a los espacios específicos del producto.
  NOTA: La altura de instalación debe medirse desde la superficie de cocción hasta el lado inferior del revestimiento de la campana de metal o la superficie del gabinete.
  NOTA: UL requiere que cualquier superficie combustible se halle a un mínimo de 30" sobre la superficie de cocción.
• La altura interna del gabinete estándar debe ser de un mínimo de 16".
• Esta campana puede contar con ventilación hacia el exterior, o puede ser instalada para un funcionamiento con recirculación. Para un funcionamiento con recirculación, consulte la Planificación de la Instalación para Funcionamiento con Recirculación.
• Esta campana puede montarse sobre una pared o instalarse sobre una isla.

PLANIFICACIÓN PREVIA

Planificación para la Instalación con Conducto

• Esta campana está diseñada para ventilarse en forma vertical a través del cielorraso. Use un conducto circular de 6". Utilice codos suministrados en forma local para ventilación horizontal a través de la pared trasera.
• Use tuberías metálicas únicamente.
• Determine la ubicación exacta de la campana de ventilación.

• Planifique el recorrido de la salida de ventilación hacia el exterior. A fin de maximizar el rendimiento de la ventilación del sistema de ventilación:

• Minimice la longitud del conducto y el número de transiciones y codos.

• Mantenga un tamaño de conducto constante.
• Selle todas las juntas con cinta para conductos a fin de evitar pérdidas.
• No utilice conductos flexibles de ningún tipo.

- Instale una tapa de pared o una tapa de techo con regulador en la abertura externa. Solicite por adelantado la cubierta de pared o el casquete de techo y cualquier transición o longitud de conducto necesarios.

- Cuando corresponda, instale un sistema de reposición (reemplazo) de aire de acuerdo con los requisitos del código local de construcción. Para acceder a soluciones de aire disponibles, visite GEAppliances.com.

Marco de Pared y Cielo Raso para un Soporte Adecuado

Esta campana de ventilación es pesada y la estructura del gabinete necesita soportar el peso de la carcasa de inserción cargada. Se deberá proveer un soporte estructural adecuado en todos los tipos de instalación.
- La instalación será más fácil si la campana de ventilación es instalada antes que la superficie de cocción.

Planificación de la Estructura del Gabinete Estándar

- El techo o gabinete estándar debe contar un con agujero rectangular para ubicar por sí sola la inserción de la campana estándar, o con el cobertor. Este agujero es del mismo tamaño tanto para una instalación de pared como de una isla.

- Los cobertores metálicos (JXL30 de 30" de ancho y JXL36 de 36") son opcionales pero se recomiendan

para instalaciones en alturas inferiores a 30" para la protección de los gabinetes. Usted puede construir un cobertor metálico estándar (o no inflamable) cuando un cobertor más grande sea necesario.

Planificación de Instalación con Recirculación

Un kit para el conducto de recirculación JXN30 está disponible para la instalación de la recirculación.

Planificación del Suministro de Corriente

La ubicación de la conexión del suministro de corriente es indicada en las secciones de Instalación de la Pared y la Isla en la página 13.

SUMINISTRO DE ENERGÍA

IMPORTANTE – (Tenga a bien leer cuidadosamente)

ADVERTENCIA

PARA SEGURIDAD PERSONAL, ESTE APARATO DEBE CONECTARSE A TIERRA DE MANERA ADECUADA.

En caso de que se produzca un cortocircuito, la conexión a tierra reduce el riesgo de descarga eléctrica, brindando un cable de escape de la corriente eléctrica. Este electrodoméstico está equipado con un cable de corriente que posee un cable de conexión a tierra con un enchufe a tierra. El enchufe se deberá colocar en un tomacorriente instalado y conectado a tierra de forma adecuada.

Quite el fusible o abra el interruptor de circuitos antes de comenzar la instalación.

No utilice un cable de extensión o un enchufe adaptador con este artefacto. Si el cable de corriente es demasiado corto, solicite a un electricista calificado que instale un tomacorriente cerca del electrodoméstico. No utilice ningún ventilador con un cable o enchufe dañado. Descarte el ventilador o devuelva el mismo a una instalación autorizada del servicio técnico para su evaluación y/o reparación. Siga los Códigos Eléctricos Nacionales o códigos y ordenanzas locales vigentes.

Suministro eléctrico

Estas campanas de ventilación deben contar con un suministro de 120V, 60Hz, deben estar conectadas a un circuito derivado individual con una adecuada conexión a tierra y deben contar con la protección de un interruptor de circuitos o un fusible con retraso de 15 o 20 amperios.

• El cableado debe ser de 2 hilos con conexión a tierra.
• Si el suministro eléctrico no cumple con los requisitos anteriores, llame a un electricista con licencia antes de continuar.
• Dirija el cableado doméstico lo más cerca posible a la ubicación de la instalación, en el cielorraso o pared trasera. Ver página 14 para más detalles.
• Conecte el cableado al cableado doméstico en cumplimiento con los códigos locales.

ADVERTENCIA

Una conexión inadecuada del

conductor de conexión a tierra del equipamiento puede provocar un riesgo de descarga eléctrica. Consulte a un electricista calificado o representante de servicio técnico si tiene dudas sobre la correcta conexión a tierra del artefacto.

HERRAMIENTAS Y MATERIALES REQUERIDOS

(NO SE SUMINISTRAN)

Lápiz y cinta métrica

Cinta aislante de aluminio

Step ladder

Perforadora eléctrica y brocas correspondientes

Gafas de seguridad

Conductos de 6" y tapas según sea necesario

Nivel de burbuja de aire

Destornilladores de estrella y de lados planos

Guantes

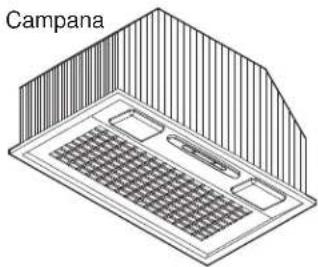

PIEZAS PROVISTAS

Ubique las piezas empacadas con la campana.

Valija de herramientas

Tornillos para máquina con cabeza Phillips, tuercas y arandelas

Tornillos de madera con cabeza Phillips

Ensamble del regulador

A fin de reducir riesgos de

incendios y para que el aire salga de forma apropiada, asegúrese de que el aire sea conducido hacia fuera - No ventile el aire de la salida hacia espacios dentro de paredes o cielorrasos o áticos, espacios muy bajos o garajes.

ADVERTENCIA

! RIESGO DE LESIONES PERSONALES

Es recomendable que la campana extractora sea instalada por 2 personas. Si la campana no es elevada de forma correcta, se podrán producir daños sobre el producto o lesiones personales.

NOTA: Esta campana puede ser instalada con conducto o con recirculación. En una aplicación con conducto, esta campana puede ser ventilada a través de la pared o del cielorraso. Al ser instalada por recirculación, la campana ventila hacia afuera los costados de la cubierta del conducto.

QUITE EL ENVOLTORIO

PRECAUCIÓN

Se guantes para protegerse de los

bordes afilados.

• Quite las cubiertas de los conductos.
• Quite la bolsa de piezas, el paquete de instrucciones y otras piezas en cajas.
• Quite y descarte adecuadamente el envoltorio plástico de protección y otros materiales de empaque.

PREPARACIÓN PARA LA INSTALACIÓN DEL GABINETE

1. Inserte el ensamble del regulador en el conducto de salida de la campana.

2. La campana debe estar centrada de izquierda a derecha sobre la superficie de cocción.

NOTA: El conducto de salida de la campana está más cerca de la parte trasera de la campana. Es importante planificar la alineación sobre el punto de conexión de la campana.

1. La superficie trasera de la campana debe estar a un mínimo de 1" desde la pared trasera. La superficie frontal de la campana debe estar a un mínimo de 3" desde el panel del gabinete estándar frontal.
2. El cobertor metálico debe ser usado cuando la altura de la instalación de la campana sea inferior a 30". Las dimensiones del cobertor son provistas en la sección de Dimensiones del Producto.
3. La dimensión máxima de la ubicación del receptáculo eléctrico se muestra aquí.

1. El gabinete estándar debe permitir el retiro de los paneles a fin de brindar acceso al enchufe del cable eléctrico y al conducto y su conexión a la campana, en caso de necesitar realizar el servicio técnico o por otras cuestiones.

PREPARACIÓN PARA LA INSTALACIÓN DE LA ISLA

1. Inserte el ensamble del regulador en el conducto de salida de la campana.

1. La campana debe estar centrada de izquierda a derecha sobre la superficie de cocción.

NOTA: El conducto de salida de la campana está más cerca de la parte trasera de la campana.

La instalación desde el frente hasta la parte trasera de la campana sobre la superficie de cocción puede ser elegida por el instalador o el por el propietario. El conducto de la isla normalmente está centrado sobre la superficie de cocción y es importante planificar la alineación con el punto de conexión de la campana.

1. El cobertor metálico debe ser usado cuando la altura de la instalación de la campana sea inferior a 30". Las dimensiones del cobertor son provistas en la sección de Dimensiones del Producto.
2. Ubique el receptáculo eléctrico en los gabinetes o en el área que está debajo de la campana, de modo que se cumpla con los códigos locales y eléctricos.
3. El gabinete estándar debe permitir el retiro de los paneles a fin de brindar acceso al enchufe del cable eléctrico y al conducto y su conexión a la campana, en caso de necesitar realizar el servicio técnico o por otras cuestiones

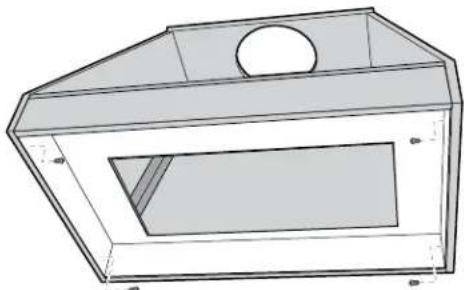

PASO 1 INSTALACIÓN DEL COBERTOR DE LA CAMPANA (Si se Usa)

1. La abertura rectangular de la estructura o del gabinete estándar debe ser acorde con las dimensiones internas y externas del cobertor. Consulte la sección de Dimensiones del Producto.
2. Asegure el cobertor con los 4 tornillos que fueron provistos con el cobertor.

PASO 2 INSTALACIÓN DE LA CAMPANA

1. Confirme que el regulador esté en su posición en la abertura de la salida de la campana.
2. Inserte la campana y el cable de corriente en la abertura del gabinete o en la abertura del cobertor.

PASO 2 INSTALACIÓN DE LA CAMPANA (Cont.)

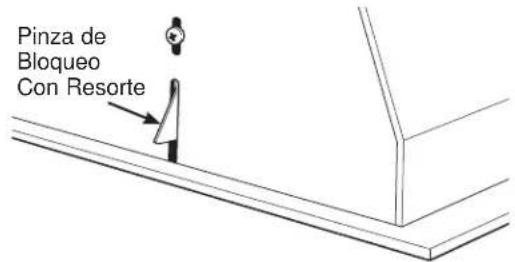

1. Ajuste con 4 tornillos. Hay una pinza de bloqueo con resorte de un lado de la campana, a fin de ayudar a sostener un lado hacia arriba al instalar los tornillos.

NOTA: 4 tornillos pueden ser instalados sobre los costados o en los agujeros del frente y traseros de la campana.

1. Si se usa un cobertor, un método de montaje alternativo es ensamblar la campana sobre el cobertor usando los 4 tornillos de máquina, las arandelas y las tuercas provistas. Luego ensamble el cobertor sobre la estructura o sobre el gabinete estándar usando los 4 tornillos provistos con el cobertor.
2. Una vez ubicada la campana, selle el conducto de la campana con cinta para conductos.

PASO 3 | KIT DE RECIRCULACIÓN (Si se Usa)

1. Haga un agujero en el sofito para el conducto de salida.
2. Instale la parrilla de ventilación sobre el conducto de salida.
3. Selle las uniones del conducto con cinta para conductos.

PASO 4 FINALICE LA INSTALACIÓN

1. Enchufe la campana.
2. Instale el panel de acceso.
3. Controle el funcionamiento de las luces y del calefactor.
4. Finalice los gabinetes estándares.

Consejos para la Solución de Problemas... Antes de solicitar el servicio técnico

¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.

Problema Causas posibles	les Qué hacer
El ventilador/luz no funciona cuando el interruptor está en ON (Encender).	El fusible puede haberse quemado o el interruptor decircuitos puede haber saltado.	Cambie los fusibles o reconfigure el interruptor de circuitos.
Ruido de flujo de aire muy elevado o anormal	Tamaño de conducto incorrecto utilizado en la instalación.	Esta campana requiere un conducto de 6" para funcionar de manera óptima. El uso de un conducto más pequeño hará que la ventilación se reduzca. Minimice la longitud del conducto y el número de transiciones y codos. Los técnicos de GE no pueden corregir este problema si hay una instalación inadecuada.
El ventilador no hace circular aire o desplaza desplaza el aire más despacio que lo normal y/o hace ruido de flujo de aire elevado o anormal	Obstrucciones en el conducto.	Verifique que no haya obstrucciones en la ventilación. Controle que la cubierta de pared o casquete de techo tengan una hoja o puerta.
	La hoja del regulador de tiro de la cubierta de pared o casquete de techo puede estar cerrada.	Asegúrese de que el regulador de tiro se mueva libremente. Las hojas del regulador de tiro pueden darse vuelta y no se abrirán por completo cuando esto suceda. Ajústela con la posición original.
	El filtro de grasa metálico y el filtro de carbón (si lo hubiera) pueden estar sucios.	Limpie el filtro de grasa metálico y vuelva a colocar el filtro de carbón (si lo hubiera). Ver Cuidado y limpieza de la campana de ventilación.
	Insuficiente reposición (reemplazo) de aire	Se requiere suficiente reposición (reemplazo) de aire para que los artefactos con salida de aire funcionen de acuerdo con sus calificaciones energéticas. Controle los códigos locales de construcción, que podrán requerir o aconsejar enfáticamente el uso de reposición de aire. Para acceder soluciones de aire disponibles, visite GEAppliances.com.
Falla temprana de la lámpara	El voltaje de la lámpara es demasiado alto.	Reemplace la misma por una con el voltaje correcto.
El ventilador se enciende automáticamente y no puede ser apagado.	Esto es normal. La función del sensor encenderá el ventilador de forma automática si la temperatura de cocción se eleva demasiado. El ventilador luego se apagará cuando las temperaturas desciendan a un nivel apropiado.
El ventilador continúa encendiéndose y apagándose.	Es posible que el motor se esté sobrecalentando y apagando solo. Esto puede ser nocivo para el motor.	Asegúrese de que los filtros estén limpios. Si el ciclo de encendido y apagado continúa, comuníquese al servicio técnico.
