VMMK402 - Equipement DJ Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage amplifiée avec haut-parleur intégré et batterie rechargeable
Marque	Vonyx
Modèle	VMMK402
Canaux d'entrée	8 canaux (entrées micro/ligne stéréo)
Types d'entrée	XLR (micro) et jack 6,35 mm (ligne)
Alimentation fantôme	+48 V (commutable pour tous les canaux XLR)
Égalisation par canal	3 bandes (Treble, Mid, Bass)
Effets numériques	16 effets intégrés avec contrôle de répétition et niveau FX
Lecteur MP3 / Port USB	Oui, pour lecture sur clé USB ou enregistrement sur PC
Sorties principales	Sortie Main stéréo (jack 6,35 mm) et sortie Control Room
Entrées/Sorties auxiliaires	Send et Return (jack 6,35 mm) pour processeur externe
Sortie casque	Jack 6,35 mm avec niveau réglable
VU-mètre	LED indiquant le niveau de signal
Alimentation secteur	220-240 V~, 50 Hz, fusible 10-16 A
Batterie interne	Accumulateur rechargeable au plomb (recharge tous les 3 mois si inutilisé)
Dimensions (approx.)	30 x 25 x 10 cm
Poids (approx.)	3,5 kg
Plage de température	5°C à 35°C (utilisation en intérieur)
Sécurité	Mise à la terre obligatoire, ne pas ouvrir, protéger de l'humidité
Nettoyage	Chiffon sec, pas de produits chimiques
Garantie	Valide si utilisation conforme aux instructions

FOIRE AUX QUESTIONS - VMMK402 Vonyx

Comment brancher un microphone sur la table de mixage VMMK402 ?

Utilisez une prise XLR pour les microphones ou un jack 6,35 mm pour les instruments. Branchez le câble dans l'entrée correspondante du canal souhaité.

Comment activer l'alimentation fantôme +48 V ?

Appuyez sur l'interrupteur d'alimentation fantôme (généralement situé près des entrées XLR). Activez-le uniquement si vous utilisez des microphones à condensateur nécessitant une alimentation fantôme.

Que faire si la LED PEAK s'allume en rouge ?

Réduisez le gain du canal correspondant et ajustez l'égalisation si nécessaire. La LED PEAK ne doit briller qu'occasionnellement.

Comment enregistrer l'audio via le port USB ?

Branchez une clé USB ou un câble USB vers un ordinateur. Le port USB permet l'enregistrement direct ou la lecture de fichiers MP3.

Quelle est la procédure de nettoyage de l'appareil ?

Utilisez un chiffon sec et propre. N'utilisez jamais de produits chimiques ou d'aérosols qui pourraient endommager le revêtement.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition à la pluie, à l'humidité et aux températures extrêmes.

Comment recharger la batterie interne ?

La batterie se recharge automatiquement lorsque l'appareil est branché sur secteur. En cas de non-utilisation prolongée, rechargez-la tous les trois mois.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le cordon d'alimentation, la prise secteur et le fusible. Si le problème persiste, contactez un technicien spécialisé.

Comment sélectionner un effet numérique ?

Tournez le bouton PROGRAM pour choisir parmi les 16 effets. Utilisez les boutons REPETITION et NIVEAU FX pour régler les paramètres.

Quels câbles utiliser pour relier l'appareil à des enceintes amplifiées ?

Utilisez des câbles jack 6,35 mm pour les sorties Main (stéréo) ou Control Room. Connectez-les aux entrées de vos enceintes amplifiées.

MODE D'EMPLOI VMMK402 Vonyx

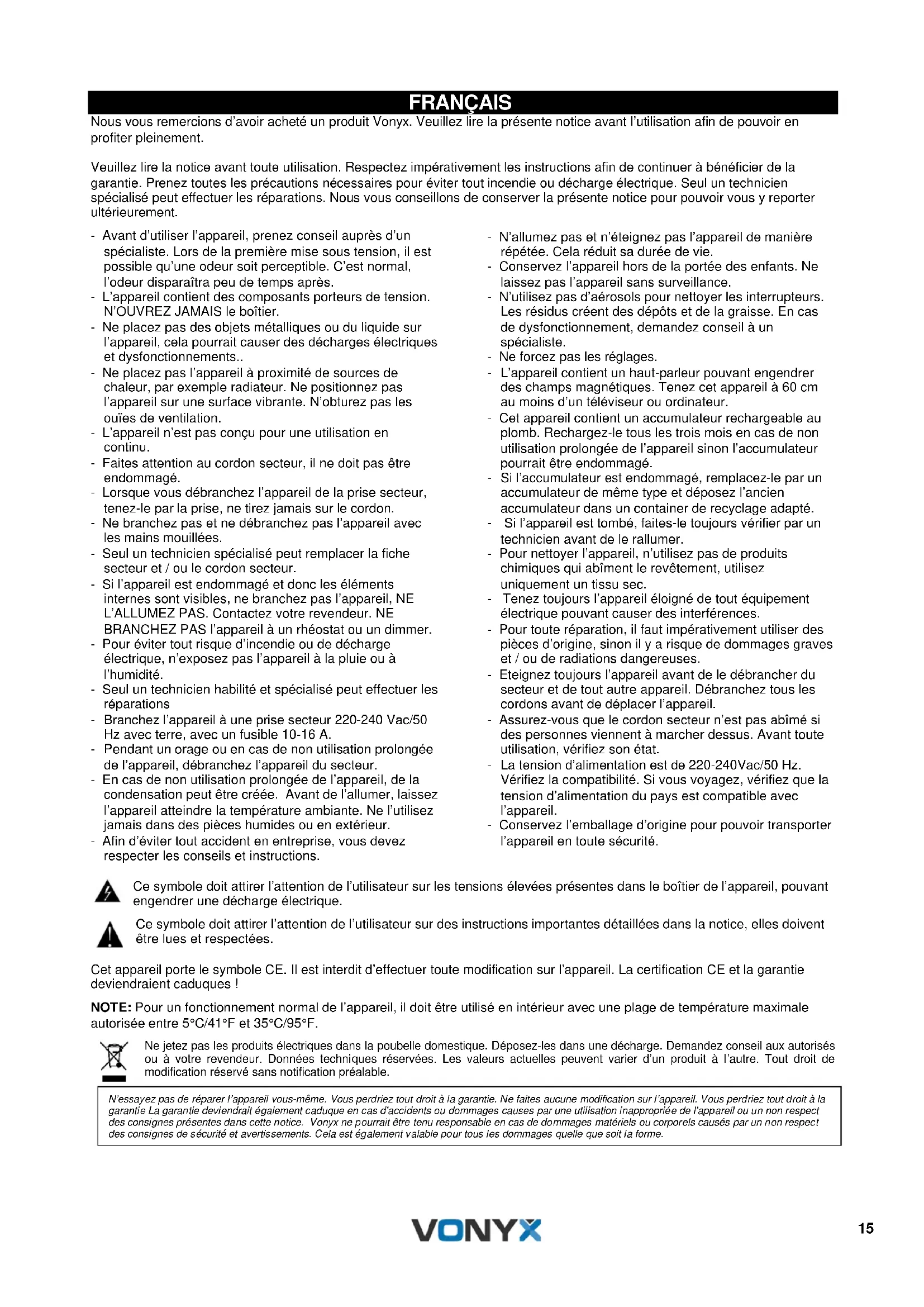

Nous vous remercions d'avoir acheté un produit VONYX. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un variateur ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non-utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.
• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
• N'allumez pas et n'eteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un télévisieur ou ordinateur.
• Cet appareil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l'appareil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C / 41°F et 35°C / 95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à un revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie. La garantie deviendrait également caduque en cas d'accidents ou dommages causés par une utilisation inappropriée de l'appareil ou un non-respect des consignes générales dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quel que soit la forme.

Deballage

ATTENTION! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

Alimentation

Veuillez consulter l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à cette mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

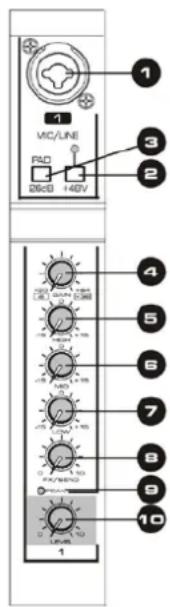

Prise XLR et jack 6,35 (1/4") pour brancher un microphone, un instrument de musique ou un appareil audio.

1. Alimentation fantôme +48 V

Interrupteur pour activer/désactiver l'alimentation fantôme. Lorsque l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux ayant une prise d'entrée XLR. Allumez l'alimentation fantôme si vous utilisez un ou plusieurs microphones à condensateur avec alimentation fantôme.

1. Touche PAD

Activez la touche pour atténuer le signal d'entrée de 26 dB.

1. Reglage Gain

Réglez le niveau de signal d'entrée. Pour avoir la meilleure balance entre le rapport signal / bruit et la plage de dynamique, réglez le gain de telle sorte que la LED Peak ne brille qu'occasionnellement et brièvement pour des entrées élevées. La plage +20 dB à +64 dB est la plage de réglage pour l'entrée MIC, la plage -6 dB à +38 dB est la plage pour l'entrée Ligne.

1. Réglage Treble

Pour régler la tonalité des aigus.

1. Reglage Mid

Pour régler la tonalité des médiums.

1. Reglage Bass

Pour régler la tonalité des graves.

1. Reglage FX

Pour régler le volume des effets du canal correspondant.

1. LED PEAK

La LED brille lorsque le signal d'entrée est trop élevé. Dans ce cas, tournez le réglage de gain dans l'autre sens pour diminuer et si besoin, vérifiez les réglages du canal EQ.

1. Reglage Level

Pour régler chaque canal.

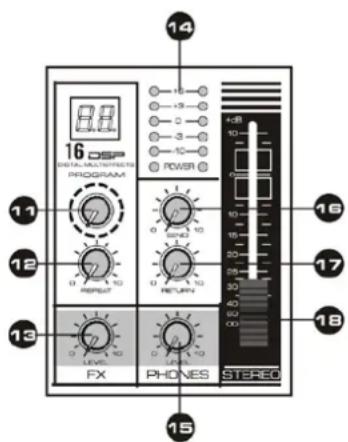

1. Réglement PROGRAM

Pour sélectionner parmi les 16 effets digitaux internes

1. Répétiion

Pour régler la fréquence de la répetition de l'écho

1. Niveau FX

Les prises Aux Send délivrent le mix Aux Master (depuis les réglages FX des canaux).

1. VU-metre

VU-mètre à LEDs indiquant le niveau de signal. Mettez le réglage de niveau au minimum si la LED PEAK brille en rouge.

1. Niveau casque

Pour régler le volume du casque.

1. Reglage Send

Pour régler le niveau de volume du signal Aux délivré à la prise (21).

1. Reglage Return

Pour régler le niveau Return.

1. Fader Master

Réglage du volume de sortie à la sortie Main Mix.

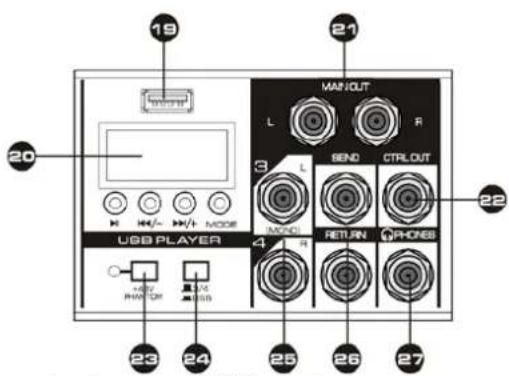

1. Port USB

Pour brancher un disque USB ou relier l'appareil à un ordinateur pour faire un enregistrement.

20. Affichage MP3

Affiche l'État et les détails de la lecture MP3.

21. Sortie main

Prise jack 6,35 (1 / 4) pour la sortie stéreo de la table. Vous pouvez utiliser ces prises pour brancher par exemple, un amplificateur de puissance Gerrant vos enceintes.

22. Prises CTRL output

La sortie Control Room est généralement reliée au système de monitoring dans la salle de commande et délivre le mix stéréo, ou, si sélectionnés, les signaux Solo.

23. Alimentation fantôme + 48 v

Interrupteur pour activer/désactiver l'alimentation fantôme.

Lorsque l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux ayant une prise d'entrée XLR. Allumez l'alimentation fantôme si vous utilisez un ou plusieurs microphones à condensateur avec alimentation fantôme.

24. Switch ch3/4 / USB

Switch pour canaux 3/4 et signal USB.

25. Prise d'entrée ligne (stéréo)

Table 8 canaux avec deux groupes de prises d'entrée, tables 4 canaux et 6 canaux avec un groupe de prises d'entrée. Si vous branchez uniquement à la prise L, la table de mixage envoie uniquement un signal mono.

26. Prises send&return

En utilisant séparément la prise de sortie Send, peut être reliée à un amplificateur, agit comme signal de monitoring. En utilisant séparément la prise d'entrée Return, peut être reliée à la source audio. Si vous utilisez les deux prises, peut relier un processeur audio externe.

27. Casque

Prise jack 6,35 (1 / 4^ ) pour brancher un casque.
