VMMK802 - Equipement DJ Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio 8 canaux
Nombre de canaux	8 (2 groupes de prises d'entrée stéréo)
Entrées microphone	Prise XLR avec alimentation fantôme +48 V commutables
Entrées ligne	Prise jack 6,35 mm (1/4") stéréo
Alimentation fantôme	+48 V, interrupteur ON/OFF
Fonction PAD	Atténuation de 26 dB sur chaque canal
Égalisation par canal	3 bandes : Treble, Mid, Bass
Réglage Gain	MIC : +20 à +64 dB, Ligne : -6 à +38 dB
Effets numériques	16 effets internes sélectionnables (PROGRAM)
Port USB	Oui, pour disque USB ou liaison PC (enregistrement)
Lecteur MP3 intégré	Oui, avec affichage d'état et détails
Sorties Main	Jack 6,35 mm stéréo pour amplificateur ou enceintes
Sortie Control Room	Jack 6,35 mm pour monitoring
Sortie casque	Jack 6,35 mm avec réglage de niveau
Envoi/Retour (Send/Return)	Prise jack 6,35 mm pour processeur externe
Alimentation secteur	220-240 V~, 50 Hz, fusible 10-16 A
Température de fonctionnement	5 à 35 °C
Sécurité	Ne pas ouvrir le boîtier, utiliser pièces d'origine, réparation par technicien
Nettoyage	Chiffon sec uniquement, pas de produits chimiques
Garantie	Perdue en cas de modification ou réparation non autorisée

FOIRE AUX QUESTIONS - VMMK802 Vonyx

Comment brancher un microphone sur la table VMMK802 ?

Branchez le microphone sur une prise d'entrée XLR. Si vous utilisez un microphone à condensateur nécessitant une alimentation fantôme, activez l'interrupteur Alimentation fantôme +48 V situé sur le panneau arrière.

Comment activer l'alimentation fantôme +48 V ?

Localisez l'interrupteur marqué Alimentation fantôme +48 V (repère 23 sur la notice) et mettez-le sur ON. Cela fournira +48 V à toutes les entrées XLR. Utilisez uniquement avec des microphones à condensateur compatibles.

Que faire si la LED Peak s'allume ?

La LED Peak indique que le signal d'entrée est trop élevé. Tournez le réglage Gain du canal concerné dans le sens inverse des aiguilles d'une montre pour réduire le niveau. Vérifiez également les réglages EQ. Le niveau optimal est atteint quand la LED ne s'allume que brièvement sur les pointes.

Comment régler le gain d'un canal ?

Utilisez le potentiomètre Gain situé sur le canal. Pour une entrée micro, la plage est de +20 à +64 dB ; pour une entrée ligne, de -6 à +38 dB. Ajustez pour que la LED Peak ne s'allume qu'occasionnellement.

Comment utiliser les effets intégrés ?

Sélectionnez l'un des 16 effets numériques via le sélecteur PROGRAM. Chaque canal dispose d'un réglage FX pour doser le volume d'effet. Utilisez le potentiomètre Repeat pour régler la fréquence de répétition de l'écho.

Puis-je connecter un ordinateur via le port USB ?

Oui, le port USB (repère 19) permet de brancher un disque USB ou de relier l'appareil à un ordinateur pour enregistrer. Utilisez un câble USB standard. Le lecteur MP3 intégré lit les fichiers audio.

Comment brancher un casque ?

Insérez la fiche jack 6,35 mm du casque dans la prise Casque (repère 27). Utilisez le potentiomètre Niveau casque pour régler le volume.

Comment nettoyer la table de mixage ?

N'utilisez jamais de produits chimiques, d'aérosols ou de solvants. Essuyez l'appareil avec un chiffon sec et non pelucheux. Évitez que du liquide pénètre à l'intérieur.

Que faire en cas de condensation après transport ?

Si l'appareil a été exposé à des variations de température, ne l'allumez pas immédiatement. Laissez-le éteint à température ambiante jusqu'à ce que la condensation se dissipe, cela peut prendre plusieurs heures.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes. Respectez la plage de fonctionnement de 5 à 35 °C.

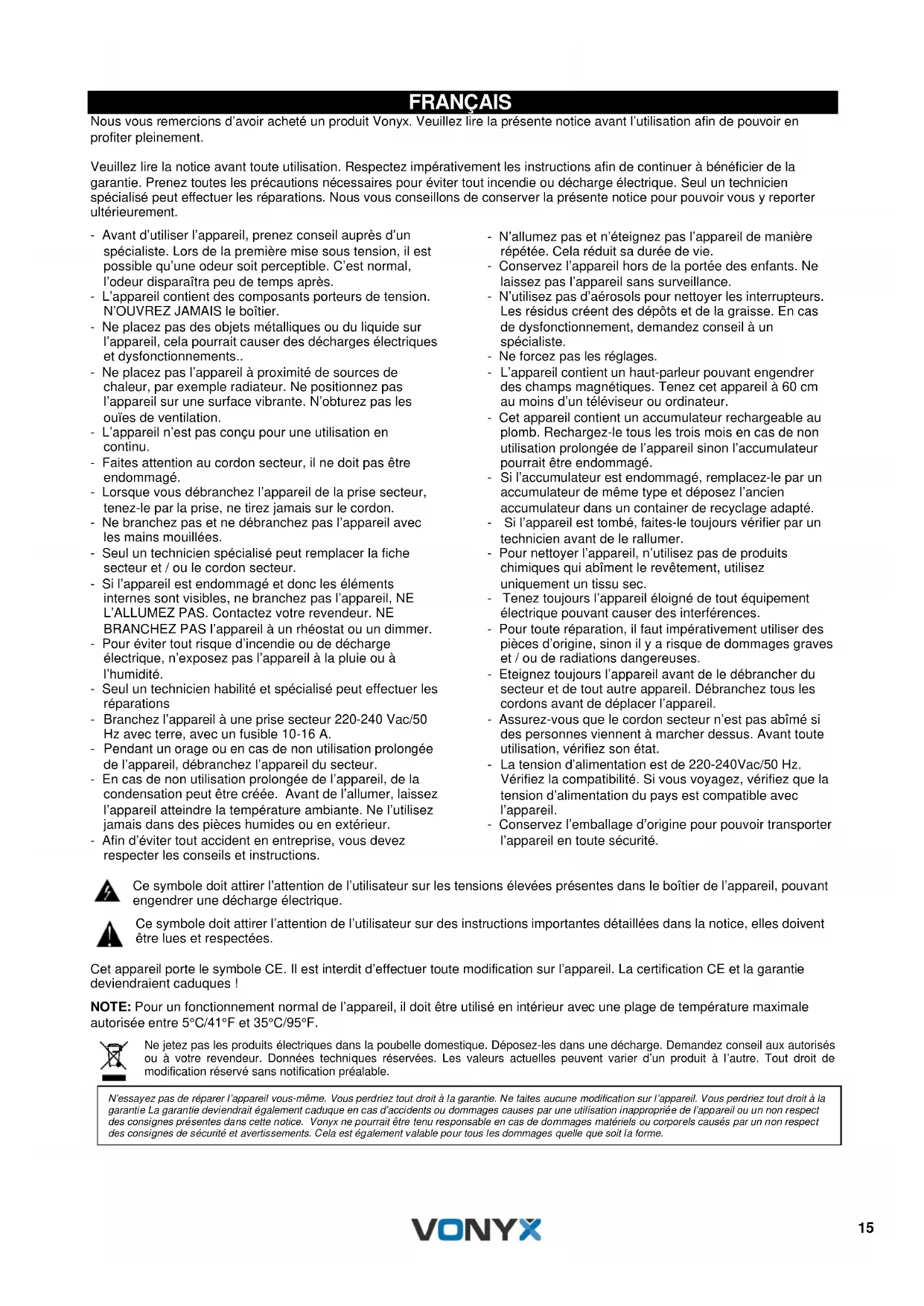

MODE D'EMPLOI VMMK802 Vonyx

Nous you remercions d'avoir achete un produit Vonyx. Veuillez dire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez tire la notice avant toute utilisation. Respectez imperativement les instructions afin de continuer à bénéficiair de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialise peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouies de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommage et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez vous revendeur. NE BRANCHEZ PAS l'appareil à un réostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technician habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisueur ou ordinateur.
• Cet apparéil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l' apparéil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causeurs des interférences.
• Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Ceia est également valable pour tous les dommages qu'elle que soit la forme.

DEBALLAGE

ATTENTION! Immediatement après reception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien prsentes et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être returné, faites-le dans l'emballage d'origine.

Si l'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez l'appareil eteint le temps qu'il attigne la temperature ambiente.

ALIMENTATION

Vouv t 10e 15 a 15 e 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15 a 15

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

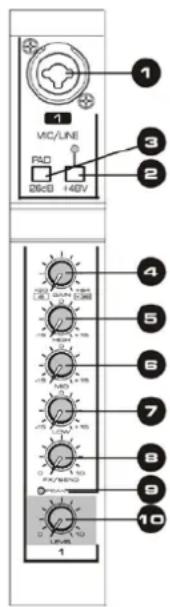

Prise XLR et jack 6,35 (1/4") pour brancher un microphone, un instrument de musique ou un appeareil audio.

1. Alimentation fantôme +48 V

Interrupteur pour activer / désactiver l'alimentation fantôme. Lorsque l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux ayant une prise d'entrée XLR. Allumez l'alimentation fantôme si vous utilisez un ou plusieurs microphones à condensateur avec alimentation fantôme.

1. Touche PAD

Activez la touche pour attenuer le signal d'entrée de 26 dB.

1. Reglage Gain

Règle le niveau de signal d'entrée. Pour avoir la meilleure balance entre le rapport signal / bruit et la plage de dynamique, réglez le gain de telle sorte que la LED Peak ne brille qu'occasionnellement et brievement pour des entrées élevées. La plage +20 dB à +64 dB est la plage de réglage pour l'entrée MIC, la plage -6 dB à +38 dB est la plage pour l'entrée Ligne.

1. Reglage Treble

Pour regler la tonalité des aigus.

1. Reglage Mid

Pour régler la tonalité des méduins.

1. Reglage Bass

Pour régler la tonalité des graves.

1. Reglage FX

Pour régler le volume des effets du canal correspondant.

1. LED PEAK

La LED brille lorsque le signal d'entrée est trop élevé. Dans ce cas, tournez le réglage de gain dans l'autre sens pour diminuer et si besoin, vérifie les réglages du canal EQ.

1. Reglage Level

Pour régler chaque canal.

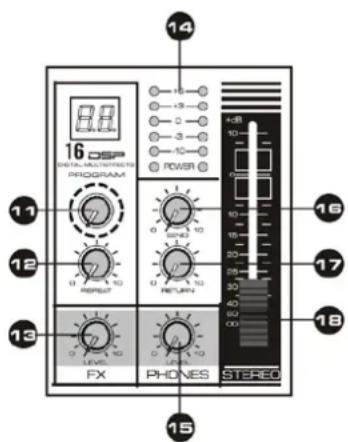

1. Reglage PROGRAM

Pour selectionner parmi les 16 effets digitaux internes

1. Repeat - Repétition

Pour régler la fréquence de la répétition de l'echo

1. Niveau FX

Les prises Aux Send délivrent le mix Aux Master (depuis les réglages FX des canaux).

1. VU-metre

VU-metre à LEDs indiquant le niveau de signal. Mettez le réglage de niveau au minimum si la LED PEAK brille en rouge.

1. Niveau casque

Pour régler le volume du casque.

1. Reglage Send

Pour régler le niveau de volume du signal Aux délivré à la prise (21).

1. Réglage Return

Pour régler le niveau Return.

1. Fader Master

Réglage du volume de sortie à la sortie Main Mix.

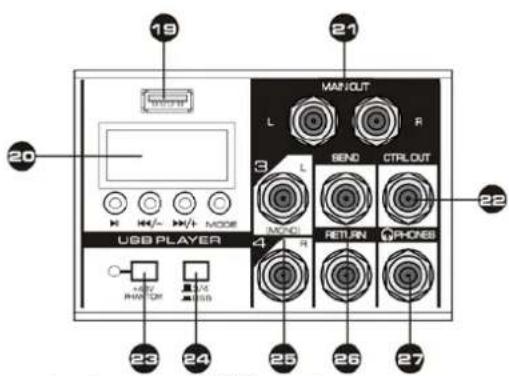

1. Port USB

Pour brancher un disque USB ou relier l'appareil à un ordinateur pour faire un enregistrement.

20. Affichage MP3

Affiche I'Etat et les détails de la lecture MP3.

21.Sortie Main

Prise jack 6,35 (1 / 4) ) pour la sortie stéreo de la table. Vous pouvez utiliser ces prises pour brancher par exemple, un amplificateur de puissance Gerrant vos enceintes.

22. Prises CTRL Output

La sortieControlRoomestgénéralement reliée au système de monitoring dans la salle de commande et délivre le mix stéreo, ou, si sélectionnés,les signaux Solo.

23. Alimentation fantôme + 48 V

Interrupteur pour activer / désactiver l'alimentation fantôme.

Lorsque l'interrupteur est sur ON, la table de mixage délivre une alimentation fantôme +48 V à tous les canaux ayant une prise d'entrée XLR. Allumez l'alimentation fantôme si vous utilisez un ou plusieurs microphones à condensateur avec alimentation fantôme.

24. Switch CH3/4 / USB

Switch pour canaux 3/4 et signal USB.

25. Prise entree Ligne (stereo)

Table 8 canaux avec deux groupes de prises d'entrée, tables 4 canaux et 6 canaux avec une groupe de prises d'entrée. Si vous branhcez uniquement à la prise L, la table de mixage envoie uniquement un signal mono.

26. Prises SEND&RETURN

En utilisant séparément la prise de sortie Send, peut être reliée à un amplificateur, agit comme signal de monitoring. En utilisant séparément la prise d'entrée Return, peut être reliée à la source audio. Si vous utilisez les deux prises, or peut relier un processeur audio externe

27. Casque

Prise jack 6,35 (1 / 4^ ) pour brancher un casque.

TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATION / TECHNISCHE DATEN / ESPECIFICACIONES TECNICAS / SPECIFICATIONS TECHNIQUES
