Type de produit	Interphone 2 fils mains libres avec visiophone
Marque	DIO
Modèle	DiOVDPMKT02
Écran	4.3 pouces TFT LCD, résolution 480x272 pixels
Caméra	Couleur CMOS 1/4", résolution 640x480 pixels, vision nocturne
Alimentation	Adaptateur secteur 100-240V AC / 24V DC 1A (modèle YN-24WA240100EU)
Consommation	Actif < 8,5 W, veille 0,08 W
Dimensions unité extérieure	182 mm (H) x 88 mm (L) x 43 mm (P)
Poids unité extérieure	200 g
Dimensions unité intérieure	126 mm (H) x 135 mm (L) x 22 mm (P)
Poids unité intérieure	360 g
Poids adaptateur	120 g
Température de fonctionnement	-5°C à 55°C
Température de stockage	-25°C à 70°C
Indice de protection (extérieur)	IP55
Section de câble recommandée	1,5 mm² (jusqu'à 100 m)
Ouverture de porte	12V / 2A max, temporisation réglable 1-5 secondes
Ouverture de portail	Contact sec NO/NF (1 seconde)
Mélodies de sonnerie	15 mélodies disponibles
Durée de parole	100 secondes
Fréquence audio	400 ~ 3400 Hz
Entretien et nettoyage	Chiffon doux pour l'écran et la caméra ; éviter liquides et détergents
Sécurité	Appareil Classe II, utilisation conforme à la réglementation CNIL
Pièces détachées et réparabilité	Adaptateur secteur fourni ; câble de liaison non fourni ; garantie valable si câble d'alimentation non coupé

FOIRE AUX QUESTIONS - DiOVDPMKT02 DIO

Comment installer l'unité extérieure ?

Retirez la vis de fixation du couvercle, puis les vis de l'unité. Percez les trous, insérez les chevilles et fixez la plaque de protection. Connectez les câbles selon le schéma, vissez l'unité et remettez le couvercle.

Comment connecter mon interphone à l'alimentation ?

Branchez l'adaptateur secteur fourni (YN-24WA240100EU) à une prise 230V après avoir raccordé tous les équipements. Ne mettez pas le moniteur sous tension avant la connexion électrique complète.

Pourquoi ne puis-je pas couper le câble d'alimentation ?

Ne coupez jamais le câble d'alimentation, sinon le produit n'est plus sous garantie. Si vous devez modifier la longueur, utilisez un câble conforme et faites appel à un professionnel.

Comment régler le temps d'ouverture de la gâche électrique ?

Maintenez le bouton 'ouverture de porte' jusqu'au bip. Utilisez les touches -/+ pour ajuster la durée (1 à 5 secondes). La LED clignote selon le nombre de secondes. Appuyez sur 'configuration/confirmation' pour valider.

Que faire si la sonnerie ne fonctionne pas ?

Vérifiez que la sonnerie n'est pas désactivée. Pour l'activer, maintenez le bouton 'Désactivation de la sonnerie' jusqu'au bip. Si le problème persiste, vérifiez le câblage et les paramètres de mélodie.

Comment associer un bouton d'appel à une pièce ?

Maintenez le bouton 'choix de la pièce' jusqu'au bip. Appuyez sur le bouton d'appel correspondant sur l'unité extérieure dans les 3 minutes. Le moniteur confirmera l'association.

Puis-je utiliser l'interphone pour surveiller la rue ?

Non. Selon la réglementation CNIL, ce dispositif sert uniquement à identifier un visiteur. Il ne doit pas être dirigé vers l'espace public. Une utilisation détournée engage votre responsabilité civile et pénale.

Quelle section de câble est recommandée entre le moniteur et l'unité extérieure ?

Utilisez un câble d'au moins 1,5 mm² de section. Pour des distances jusqu'à 100 m, cette section garantit une bonne transmission. Dénudez les câbles sur environ 5 mm.

Comment nettoyer l'écran et la caméra ?

Utilisez un chiffon doux et sec. Évitez les liquides, détergents et diluants. Pour une meilleure vue, évitez l'exposition directe au soleil sur la caméra.

Que faire en cas de dysfonctionnement ? Consommation en veille ?

Vérifiez les connexions et l'alimentation. La consommation en veille est de 0,08 W. Si le problème persiste, consultez la notice ou contactez le service après-vente. La garantie dépend du respect des instructions.

MODE D'EMPLOI DiOVDPMKT02 DIO

Enregister la garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.chacon.com/warranty

Merci d'utiliser ce produit.

• Lisez attentivement les instructions avant d'utiliser l'appareil.
  Veillez a ne pas metre le moniteur interieur sous tension avant le raccordement electrique de l'ensemble des équipements.
• Dénuder les cables de liaison sur une longueur d'environs 5mm.
• Eloquent les cables de liaison entre le moniteur interieur et la platine de rue de toute perturbation electromagnetique (cable 230V, appeareil WI-Fl, four micro-ondes, casque, radio Hifi,...).
• Ne jamais couper le cable d'alimentation, faute de quoi le produit n'est plus sous garantie.
• Ouverture de gâche électric : fonctionnement avec des gâches jusqu'12V - 2A.
• Dans le cadre d'un remplacement, nous vous recommendons de changer le cablinge electrique si celui-ci n'a pas pu etre verifie selon la conformite en vigueur.

NL. Inleiding

2 Indicateur d'appeel
3 Micro désacté
4 Micro
5 Ecran
6 Sélection de melodies
7 Ouverture de portail
8 Moniteur
9 Ouverture de porte
10 Répondre à un appel
11+/Droite
12 Configuration / Confirmation
13-/Gauche
14 Choix de la pierce
15 Désactivation de la sonnerie
16 Appel
17 Micro
18 Portenom
19 Haut-parleurs
20 Vision nocturne
21 Camera
22 Capteur de luminosité
23 Connecteurs
24 Volume

NL 1 Aan/uit-indicator

FR 1) Retirez la vis de fixation du couvercle de l'unité extérieur

2) Retirez les vis de fixation de l'unité extérieure
3) Percez les trouss, inserez les chevilles et fixez la plaque de protection au mur
4) Connectez les cables suivant le schéma correspondant à votre installation décrit à la page suivante
5) Vissez l'unité extérieur à la plaque de protection
6) Fixez le couvercle de l'unité extérieur à l'aide de la vis de retenue

FR 1) Percez les trous correspondant à la plaque d'installation

2) Insérez les chevilles
3) Fixez la plaque d'installation au mur
4) Connectez les cable suivant le schema correspondant à votre installation précrit à la page suivante
5) Branchez l'adaptateur secteur à une prise

FR Section de cable entre le moniteur et l'unité extérieure:

Il est recommandé d'utiliser une section de cable supérieure ou égale à 1.5mm2

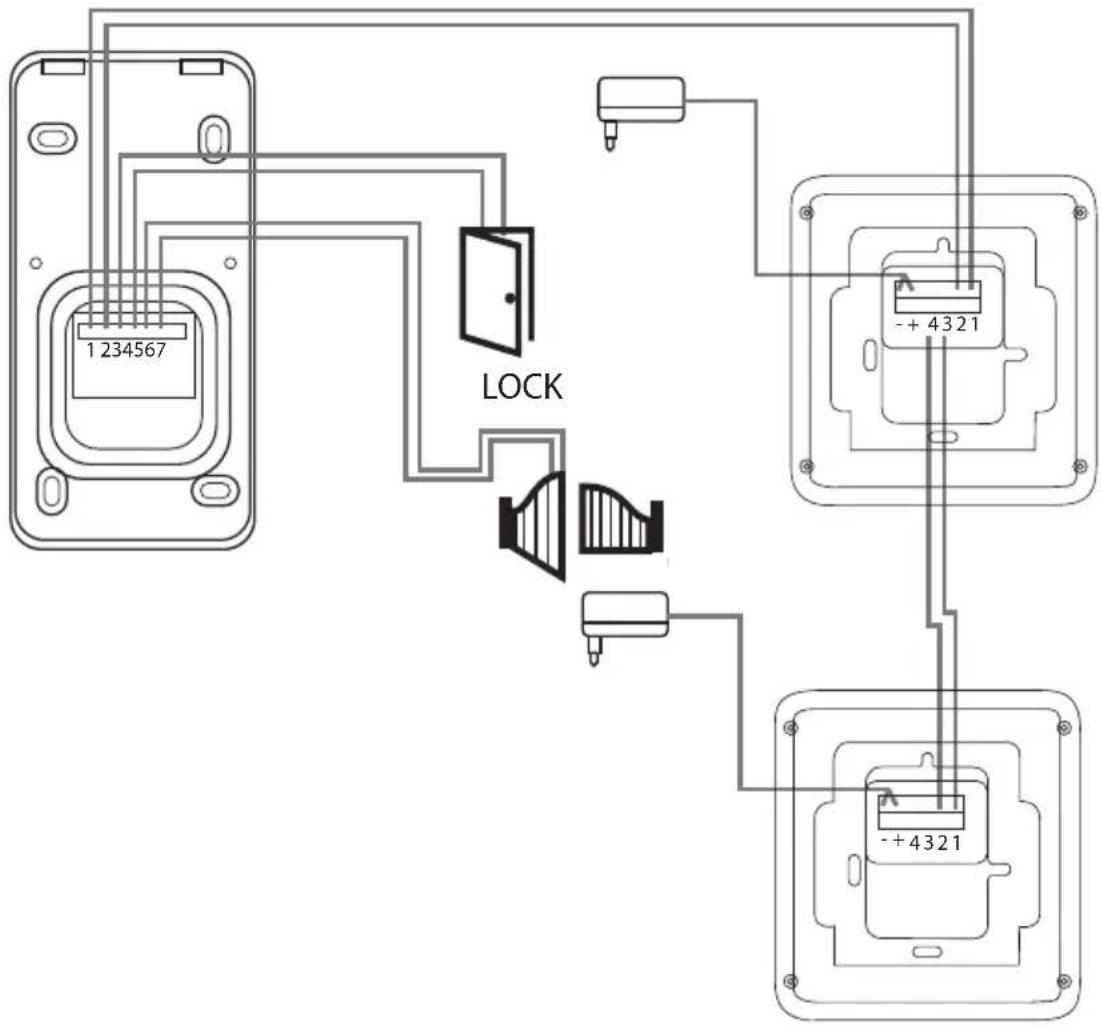

4b. Plusieurs écrons / meerètre schermen / varias pantallas / variés écras / piè display / multiple screens

1. Fonctionnement de l'appareil / Gebruik van het apparaat / Funcionamento del aparato / Fun cionamento do aparelho / Funzionamento del dispositivo / How the device works
   5a. Affection des boutons d'appoint / Toewijzen van de belknoppen / Asignacion de los botones de Ilamada / Atribuicao dos botoes de chamada / Assegnazione dei pulsanti di chiamata / Assigning the call buttons

FR Maintenez le bouton 'choix de la piece' jusqu'à entendre le son 'beep Appuyez sur le bouton correspondant endeans les 3 minutes.'
NL Houd de toets voor het kiezen van de kamer ingedrukt tot u een pieptoon hoort. Druk binnen 3 minuten op de bijbehorende belknop.
ES Mantenga pulsado el botón «Selección de la estancia» hasta eschar el pitido. Pulse el botón correspondiente en un plazo de 3关键时刻.
PT Mantenha o botão "escolha da divisão" premido até ouvir o som "bip". Prima o botão correspondente no espo de 3 minutos.
IT Tenere premuto il pulsante "scelta della stanza" fino a quando il disposito non émettera un "bip" Premere il pulsante corrispondente entro 3 minuti.
EN Press the corresponding button within 3 minutes.

5b. Appel / Bellen / Llamada / Chamada / Chiamata / Call

FR Pressez le bouton correspondant sur votre unité extérieur.

Le moniteur vous averti d'un appel et sauvegarde 2 images du visiteur.

6a. Moniteur / Monitor

FR Le bouton 'moniteur' vous donne accès à laamera de votre unité extérieur

FR Cette option vous permet deCHOISIR le temps d'ouverture de votre gache electrique

Maintenez le bouton 'ouverture de porte' jusqu'à entendre le son 'beep'

Appuyez sur les touches - / + pour changer le dernier d'ouverture. Le clignotement de la LED vous indique le nombre de secondes selectionné.

Appuyez sur le bouton 'configuration / confirmation' pour valider votrechoix.

FR Maintenez le bouton 'Désactivation de la sonnerie' jusqu'à entendre le son 'beep' Répétez l'action pour activer de nouveau la sonnerie.

• Indicateur du mode silence

1. GENERAL
Type d'interphone 2 fils mains libres
Températures de fonctionnement -5°C-55°C
Température de stockage -25°C-70°C
Longueur et section de cable de 0 à 100m / section: 1,5 mm2
Type de protection (unité extérieur) IP55
2. SPECIFICATIONS
Marque Adaptateur Winna
Référence du modele Adaptateur YN-24WA240100EU
Tension d'entrée 100-240V AC
Fréquence du CA d'entrée 50/60Hz
Tension de sortie 24,0V DC
Courant de sortie 1,0A
Puisance de sortie 24,0W
Rendement moyen en mode actif 87,9%
Rendement à faible charge (10 %) 81,1%
Consommation électrique hors charge 0,08W
Consommation Activé<8,5W
Nombre de méliodies	15
Durée de parole	100 secondes
Fréquence audio	400 ~ 3400Hz
Type d'écran	4.3" TFT LCD
Résolution écran	480x272 Pixels
Type de CAMERA	Color CMOS 1/4
Résolution CAMERA	640 x 480 Pixels
Entée Video	CVBS 1VP-P/75Ω
Ouverture de porte 12V - 2A max (1-5 secondes)
Ouverture de portail	Contact sec NO/NF(1 seconde)
3. DIMENSIONS ET POIDS
Unité extérieure	182 mm (H) x 88 mm (L) x 43 mm (P) / 200 gr
Unité intéérieur	126 mm (H) x 135 mm (L) x 22 mm (P) / 360 gr
Adaptateur	120 gr

Courant Continu (CC)

Courant alternatif (CA)

Utilisation interieure

Appareil Classe II

Cela désigne un apparéil répondant aux exigences de sécurité pour les apparèils Classe II, se conformant à la norme IEC 61140

FR 1) Dans cette notice, nous nous efforçons de vous fournir les informations les plus précises et appropriées concernant nos produits. Cependant, il pourrait exister de petites différences entre les descriptions et le produit lui-même (la forme et les couleurs se trouvant parmi les specifications du produit lui-même).
2) Notez que nos produits et leurs détails sont continuèlement actualisés et complétés par de nouveaux éléments. Un tel contenu peut être modifié sans averissement antérieur.

FR - N'installez pas l'unité interieure dans un endroit exposé à des températures ou une humidité élevées ou pres d'un téléviseur.

• Utilisez un chiffon doux pour nettoyer laamera et l'écran pour une(Meilleure vue. Evitez d'utiliser des liquides, détergents et diluants corrosifs et volatiles.
• Ne lancez rien sur les unités.
• Pour une meilleure vue, évitez les rayons directs du soleil sur laamera.

* Attention

• Pour éviter tout dégât, fixez l'adaptateur au mur conformément aux instructions.
• Gardez un fonctionnement pratique pour la prise de courant.

FR - FRANCE: SUIVANT LA REGLEMENTATION CNIL concernant les dispositif de videosurveillance ou visiophone

Ce dispositif a pour fonction d'identifier un visiteur, en aucun cas il ne doit ettre utilisé pour surveiller la rue ou l'espace public. Ce dispositif doit etre utilise conformement à la loi informatique et libertés. Toute utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations legales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il apparient à l'acquireur de se renseigner aprous de la CNIL, et est soumis à l'obtention d'autorisations administratives préalables.

L'acquereur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimé de la vie privée ou à l'image de tiers; Le fabricant ne pourrait enaucun cas être tenu responsable d'une utilisation du visiophone en contravention avec les dispositions législatives et reglementaires en vigueur.

Recyclage

Ce symbole soutient le traitement sélectif des déchets d'équipements électriques et électroniques (WEEE). Ce signifie que ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démontré pour minimier son impact sur l'environnement. Pour davantage d'information, veilleux contacter les autorités locales ou régionales.

Les produits électroniques non inclus dans le processus de traitement sélectif sont potentiellement dangereux pour l'environnement et la santé humaine du à la présence de substances dangereuses.

Élimination de piles jétables et rechargeables usages

L'utilisateur est légalement tenu (par la réglementation sur les piles) de rendre les piles jtables et rechargeables usages. Jeter des piles usages dans les déchets menagers est interdir! Les piles jtables et rechargeables contenant des substances dangereuses sont identifiées par une poubelle sur roues barrée. Ce symbole indique que le produit en question ne peut être tiers aux ordures menagers. Les symboles chimiques pour les substances dangereuses respectives sont Cd = cadmium, Hg = mercury, Pb = plomb.

Vou puez deposer gratuement vos piles jatables et recheableus usagées dans l'un des points de récolte de votre commune, dans nos magasins ou dans des points de vente de piles jatables et recheablebs. Ainsi, you remplicez vos obligations legales et contribuerez a protegier I'environnement!
