DiOVDPMKT01 - Interphone DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone vidéo 2 fils mains libres
Marque / Modèle	DIO DiOVDPMKT01
Écran (module intérieur)	7 pouces TFT LCD tactile, 800×480 pixels
Caméra (module extérieur)	CMOS couleur 1/4", 640×480 pixels, vision nocturne
Dimensions extérieur	182 x 88 x 43 mm
Poids extérieur	200 g
Dimensions intérieur	126 x 204 x 20 mm
Poids intérieur	360 g
Poids adaptateur	120 g
Alimentation	Adaptateur secteur 100-240 V AC, sortie 24 V DC / 1 A
Consommation électrique	< 8,5 W (activé)
Ouverture de porte	12 V - 2 A max (1 à 5 secondes réglables)
Ouverture de portail	Contact sec NO/NF (1 seconde)
Température de fonctionnement	-5 °C à +55 °C (extérieur), intérieur ambiant
Indice de protection (extérieur)	IP55
Section de câble recommandée	1,5 mm² (jusqu'à 100 m)
Durée de parole	100 secondes
Nombre de mélodies	15
Mémorisation visiteur	Sauvegarde de 2 images par appel
Entretien et nettoyage	Chiffon doux et sec ; éviter liquides, détergents et diluants
Classe de sécurité	Appareil Classe II (double isolation)
Conformité réglementaire	CNIL (France) : usage privé uniquement, pas de surveillance de l'espace public

FOIRE AUX QUESTIONS - DiOVDPMKT01 DIO

Quelle est la distance maximale entre l'unité intérieure et l'unité extérieure ?

La distance maximale est de 100 mètres avec un câble de section 1,5 mm².

Comment régler la date et l'heure sur le moniteur ?

Allez dans le menu 'Date/heure via l'écran tactile pour régler la date et l'heure.

Que faire si l'écran tactile ne répond plus ?

Essayez de redémarrer l'appareil en débranchant l'adaptateur secteur pendant 30 secondes. Vérifiez également que l'écran est propre.

Puis-je utiliser le visiophone pour surveiller la rue ?

Non, conformément à la réglementation CNIL, ce dispositif est destiné uniquement à l'identification des visiteurs en domaine privé. Toute utilisation pour surveiller l'espace public est interdite.

Comment désactiver la sonnerie lors d'un appel ?

Pendant l'appel, appuyez sur l'icône 'Désactiver la sonnerie' sur l'écran tactile. Vous pouvez aussi couper le micro avec l'icône correspondante.

Quelle est la tension de sortie pour la gâche électrique ?

La tension de sortie est de 12 V DC avec un courant maximal de 2 A. Le temps d'ouverture est réglable de 1 à 5 secondes dans le menu 'Délai gâche.

Comment nettoyer la caméra et l'écran ?

Utilisez un chiffon doux et sec pour nettoyer la caméra et l'écran. Évitez les liquides, les détergents et les diluants corrosifs.

L'unité extérieure est-elle étanche ?

Oui, l'unité extérieure bénéficie d'une protection IP55, ce qui la protège de la poussière et des projections d'eau.

Comment voir les photos des visiteurs enregistrées ?

Accédez au menu 'Photos' depuis l'écran tactile. Vous pouvez visualiser et supprimer les images des visiteurs.

Quel type de câble utiliser pour relier les unités ?

Utilisez un câble à 2 conducteurs de section 1,5 mm² minimum. Éloignez-le des sources de perturbations électromagnétiques (câbles 230 V, Wi-Fi, etc.).

MODE D'EMPLOI DiOVDPMKT01 DIO

Enregistrer la garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.chacon.com/warranty

Merci d'utiliser ce produit.

• Lisez attentivement les instructions avant d'utiliser l'appareil.
• Veillez à ne pas mettre le moniteur intérieur sous tension avant le raccordement électrique de l'ensemble des équipements.
• Dénuder les câbles de liaison sur une longueur d'environ 5mm.
• Eloigner les câbles de liaison entre le moniteur intérieur et la platine de rue de toute perturbation électromagnétique (câble 230V, appareil WI-FI, four micro-ondes, casque, radio Hifi,...).
• Ne jamais couper le câble d'alimentation, faute de quoi le produit n'est plus sous garantie.
• Ouverture de gâche électrique : fonctionnement avec des gâches jusque 12V - 2A.
• Dans le cadre d'un remplacement, nous vous recommandons de changer le câblage électrique si celui-ci n'a pas pu être vérifié selon la conformité en vigueur.

NL. Inleiding

2 Ecran tactile
3 Indicateur appel manqué
4 Micro désactivé
5 Appel en cours
6 Bouton d'appel
7 Micro
8 Porte nom
9 Haut-parleurs
10 Vision nocturne
11 Caméra
12 Capteur de luminosité
13 Connecteurs
14 Volume

NL 1 Microfoon

FR 1) Retirez la vis de fixation du couvercle de l'unité extérieure

2) Retirez les vis de fixation de l'unité extérieure
3) Percez les trous, insérez les chevilles et fixez la plaque de protection au mur
4) Connectez les câbles suivant le schéma correspondant à votre installation décrit à la page suivante
5) Vissez l'unité extérieure à la plaque de protection
6) Fixez le couvercle de l'unité extérieure à l'aide de la vis de retenue

FR 1) Percez les trous correspondant à la plaque d'installation

2) Insérez les chevilles
3) Fixez la plaque d'installation au mur
4) Connectez les câble suivant le schéma correspondant à votre installation décrit à la page suivante
5) Branchez l'adaptateur secteur à une prise

FR Section de câble entre le moniteur et l'unité extérieure:

Il est recommandé d'utiliser une section de câble supérieure ou égale à 1.5mm2

FR Pressez le bouton correspondant sur votre unité extérieure.

Le moniteur vous averti d'un appel et sauvegarde 2 images du visiteur.

FR 1 Désactiver la sonnerie

2 Désactiver le micro
3 Réglages de l'image et volume
4 Ouverture du portail
5 Ouverture de porte
6 Répondre à l'appel

FR Le menu 'Languages' vous donne accès au choix de la langue

6b. Moniteur / Monitor

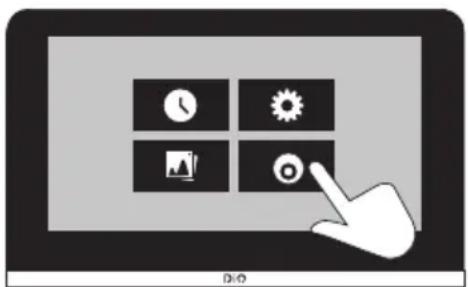

FR Le menu 'Moniteur' vous donne accès à la caméra de votre unité extérieure

FR Le menu 'Date/heure' vous donne accès au réglage de la date et de l'heure

FR Le menu 'Délai gâche' vous permet de sélectionner le temps d'ouverture de votre gâche électrique. Le délai d'ouverture de gâche est exprimé en secondes.

FR Le menu 'Photos' vous permet de voir les photos de vos visiteurs et de les supprimer.

1. GENERAL
Type d'interphone 2 fils mains libres
Températures de fonctionnement -5°C~55°C
Température de stockage -25°C~70°C
Longueur et section de cable de 0 à 100m / section: 1,5 mm2
Type de protection (unité extérieure) IP55
2. SPECIFICATIONS
Marque Adaptateur Winna
Référence du modèle Adaptateur YN-24WA240100EU
Tension d'entrée 100-240V AC
Fréquence du CA d'entrée 50/60Hz
Tension de sortie 24,0V DC
Courant de sortie 1,0A
Puissance de sortie 24,0W
Rendement moyen en mode actif 87,9%
Rendement à faible charge (10 %) 81,1%
Consommation électrique hors charge 0,08W
Consommation Activé<8,5W
Nombre de mélodies	15
Durée de parole	100 secondes
Fréquence audio	400 ~ 3400Hz
Type d'écran	7" TFT LCD tactile
Résolution écran	800×480 Pixels
Type de caméra	Color CMOS 1/4
Résolution caméra	640 x 480 Pixels
Entée Vidéo	CVBS 1VP-P/75Ω
Ouverture de porte 12V - 2A max ( 1-5 secondes )
Ouverture de portail	Contact sec NO/NF(1 seconde)
3. DIMENSIONS ET POIDS
Unité extérieure	182 mm (H) x 88 mm (L) x 43 mm (P) / 200 gr
Unité intérieur	126 mm (H) x 204 mm (L) x 20 mm (P) / 360 gr
Adaptateur	120 gr

Courant Continu (CC)

Courant alternatif (CA)

Utilisation intérieure

Appareil Classe II

Cela désigne un appareil répondant aux exigences de sécurité pour les appareils Classe II, se conformant à la norme IEC 61140

FR - N'installez pas l'unité intérieure dans un endroit exposé à des températures ou une humidité élevées ou près d'un téléviseur.

• Utilisez un chiffon doux pour nettoyer la caméra et l'écran pour une meilleure vue. Évitez d'utiliser des liquides, détergents et diluants corrosifs et volatiles.
• Ne lancez rien sur les unités.
• Pour une meilleure vue, évitez les rayons directs du soleil sur la caméra.

\* Attention

• Pour éviter tout dégât, fixez l'adaptateur au mur conformément aux instructions.
• Gardez un fonctionnement pratique pour la prise de courant.

FR - FRANCE: SUIVANT LA REGLEMENTATION CNIL concernant les dispositif de vidéosurveillance ou visiophone

Ce dispositif a pour fonction d'identifier un visiteur, en aucun cas il ne doit être utilisé pour surveiller la rue ou l'espace public. Ce dispositif doit être utilisé conformément à la loi informatique et libertés. Toute utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations légales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il appartient à l'acquéreur de se renseigner auprès de la CNIL, et est soumis à l'obtention d'autorisations administratives préalables.

L'acquéreur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimité de la vie privée ou à l'image de tiers ; Le fabricant ne pourra en aucun cas être tenu responsable d'une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.

Recyclage

Ce symbole soutient le traitement sélectif des déchets d'équipements électriques et électroniques (WEEE). Cela signifie que ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimiser son impact sur l'environnement. Pour davantage d'informations, veuillez contacter les autorités locales ou régionales.

Les produits électroniques non inclus dans le processus de traitement sélectif sont potentiellement dangereux pour l'environnement et la santé humaine dû à la présence de substances dangereuses.

Élimination de piles jetables et rechargeables usagées

L'utilisateur est légalement tenu (par la réglementation sur les piles) de rendre les piles jetables et rechargeables usagées. Jeter des piles usagées dans les déchets ménagers est interdit ! Les piles jetables et rechargeables contenant des substances dangereuses sont identifiées par une poubelle sur roues barrée. Ce symbole indique que le produit en question ne peut être jeté aux ordures ménagères. Les symboles chimiques pour les substances dangereuses respectives sont Cd = cadmium, Hg = mercure, Pb = plomb.

Vous pouvez déposer gratuitement vos piles jetables et rechargeables usagées dans l'un des points de récolte de votre commune, dans nos magasins ou dans des points de vente de piles jetables et rechargeables. Ainsi, vous remplirez vos obligations légales et contribuerez à protéger l'environnement !

NL - FRANKRIJK: VERKLARING IN HET KADER VAN DE CNIL-REGELGEVING inzake videobewakings- of videofoonsystemen
