DiOVDPMC04 - Interphone DIO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DiOVDPMC04 DIO au format PDF.
| Type de produit | Interphone 2 fils mains libres |
| Marque | DIO |
| Modèle | DiOVDPMC04 |
| Unité extérieure - Dimensions (H x L x P) | 182 x 88 x 43 mm |
| Unité extérieure - Poids | 200 g |
| Unité intérieure - Dimensions (H x L x P) | 126 x 204 x 20 mm |
| Unité intérieure - Poids | 360 g |
| Adaptateur secteur - Poids | 120 g |
| Alimentation | Adaptateur 24 V DC, 1 A ; entrée 100-240 V AC, 50/60 Hz |
| Consommation électrique (actif) | < 8,5 W |
| Consommation électrique (veille) | 0,08 W |
| Type d'écran | 7" TFT LCD tactile |
| Résolution d'écran | 800 x 480 pixels |
| Type de caméra | CMOS couleur 1/4" |
| Résolution caméra | 640 x 480 pixels |
| Fonction vision nocturne | Oui |
| Nombre de mélodies | 15 |
| Durée de parole | 100 secondes |
| Ouverture de porte | 12 V - 2 A max (1 à 5 secondes) |
| Ouverture de portail | Contact sec NO/NF (1 seconde) |
| Indice de protection (unité extérieure) | IP55 |
| Température de fonctionnement | -5 °C à 55 °C |
| Température de stockage | -25 °C à 70 °C |
| Section de câble recommandée | ≥ 1,5 mm² (jusqu'à 100 m) |
| Entretien et nettoyage | Utiliser un chiffon doux pour la caméra et l'écran ; éviter liquides, détergents et diluants |
| Sécurité | Conforme à la réglementation CNIL ; usage privé uniquement, ne pas surveiller l'espace public |
FOIRE AUX QUESTIONS - DiOVDPMC04 DIO
Questions des utilisateurs sur DiOVDPMC04 DIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice DiOVDPMC04 - DIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DiOVDPMC04 de la marque DIO.
MODE D'EMPLOI DiOVDPMC04 DIO
Enregister la garantie
Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.chacon.com/warranty
Merci d'utiliser ce produit.
- Lisez attentivement les instructions avant d'utiliser l'appareil.
Veillez a ne pas metre le moniteur interieur sous tension avant le raccordement electrique de l'ensemble des équipements. - Dénuder les cables de liaison sur une longueur d'environs 5mm.
- Eloquent les cables de liaison entre le moniteur interieur et la platine de rue de toute perturbation electromagnetique (cable 230V, appeareil WI-Fl, four micro-ondes, casque, radio Hifi,...).
- Ne jamais couper le cable d'alimentation, faute de quoi le produit n'est plus sous garantie.
- Ouverture de gâche électric : fonctionnement avec des gâches jusqu'12V - 2A.
- Dans le cadre d'un remplacement, nous vous recommendons de changer le cablinge electrique si celui-ci n'a pas pu etre verifie selon la conformite en vigueur.
NL. Inleiding
FR 1 Micro
2 Ecran tactile
3 Indicateur appel manqué
4 Micro désacté
5 Appel en cours
6 Bouton d'apple
7 Micro
8 Portenom
9 Haut-parleurs
10 Vision nocturnes
11 Camera
12 Capteur de luminosité
13 Connecteurs
14 Volume
NL 1 Microfoon
FR 1) Retirez la vis de fixation du couvercle de l'unité extérieur
2) Retirez les vis de fixation de l'unité extérieure
3) Percez les trouss, inserez les chevilles et fixez la plaque de protection au mur
4) Connectez les cables suivant le schéma correspondant à votre installation décrit à la page suivante
5) Vissez l'unité extérieur à la plaque de protection
6) Fixez le couvercle de l'unité extérieur à l'aide de la vis de retenue
FR Section de cable entre le moniteur et l'unité extérieure:
Il est recommendé d'utiliser une section de cable supérieure ou égale à 1.5mm2

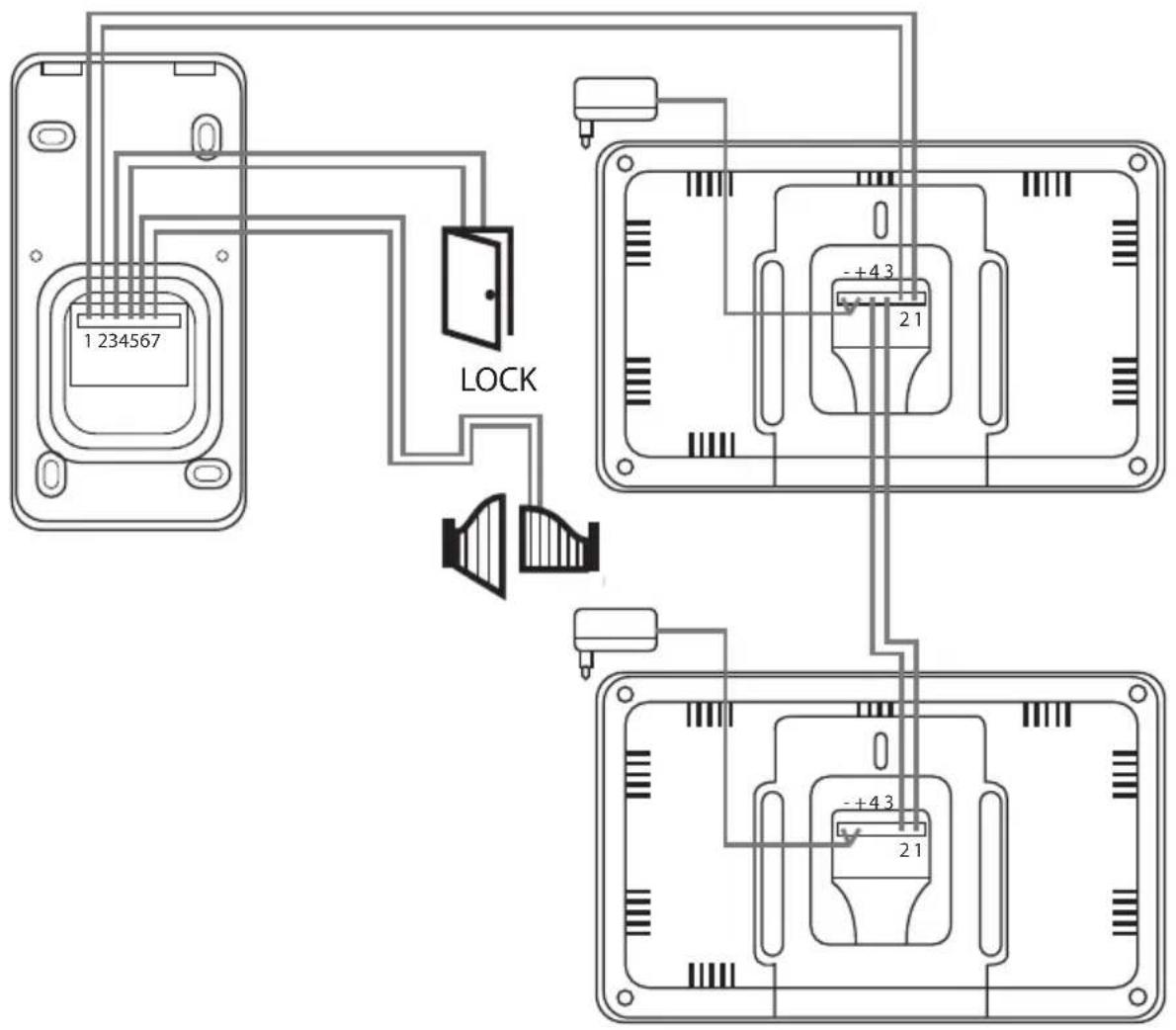

4b. Plusieurs écrons / meerètre schermen / varias pantallas / variés écras / piè display / multiple screens
FR. Spécifications
| 1. GENERAL | |
| Type d'interphone 2 fils mains libres | |
| Températures de fonctionnement -5°C-55°C | |
| Température de stockage -25°C-70°C | |
| Longueur et section de cable de O à 100m / section: 1,5 mm2 | |
| Type de protection (unité extérieure) IP55 | |
| 2. SPECIFICATIONS | |
| Marque Adaptateur Winna | |
| Référence du modele Adaptateur YN-24WA240100EU | |
| Tension d'entrée 100-240V AC | |
| Fréquence du CA d'entrée 50/60Hz | |
| Tension de sortie 24,0V DC | |
| Courant de sortie 1,0A | |
| Puisance de sortie 24,0W | |
| Rendement moyen en mode actif 87,9% | |
| Rendement à faible charge (10 %) 81,1% | |
| Consommation électrique hors charge 0,08W | |
| Consommation Activé<8,5W | |
| Nombre de méliodies | 15 |
| Durée de parole | 100 secondes |
| Fréquence audio | 400 ~ 3400Hz |
| Type d'écran | 7" TFT LCD tactile |
| Résolution écran | 800×480 Pixels |
| Type de CAMERA | Color CMOS 1/4 |
| Résolution CAMERA | 640 x 480 Pixels |
| Entée Video | CVBS 1VP-P/75Ω |
| Ouverture de porte 12V - 2A max (1-5 secondes) | |
| Ouverture de portail | Contact sec NO/NF(1 seconde) |
| 3. DIMENSIONS ET POIDS | |
| Unité extérieure | 182 mm (H) x 88 mm (L) x 43 mm (P) / 200 gr |
| Unité intéérieur | 126 mm (H) x 204 mm (L) x 20 mm (P) / 360 gr |
| Adaptateur | 120 gr |
Courant Continu (CC)
Courant alternatif (CA)
Utilisation interieure
Appareil Classe II
Cela désigne un apparéil répondant aux exigences de sécurité pour les apparèils Classe II, se conformant à la norme IEC 61140
FR 1) Dans cette notice, nous nous efforçons de vous fournir les informations les plus précises et appropriées concernant nos produits. Cependant, il pourrait exister de petites différences entre les descriptions et le produit lui-même (la forme et les couleurs se trouvant parmi les specifications du produit lui-même).
2) Notez que nos produits et leurs détails sont continuèlement actualisés et complétés par de nouveaux éléments. Un tel contenu peut être modifié sans averissement antérieur.
FR - N'installez pas l'unité interieure dans un endroit exposé à des températures ou une humidité élevées ou pres d'un téléviseur.
- Utilisez un chiffon doux pour nettoyer laamera et l'écran pour une meilleure vue. Évitez d'utiliser des liquides, détergents et diluants corrosifs et volatiles.
- Ne lancez rien sur les unités.
- Pour une meilleure vue, évitez les rayons directs du soleil sur laamera.
* Attention
- Pour éviter tout dégât, fixez l'adaptateur au mur conformément aux instructions.
- Gardez un fonctionnement pratique pour la prise de courant.
FR - FRANCE: SUIVANT LA REGLEMENTATION CNIL concernant les dispositif de videosurveillance ou visiophone
Ce dispositif a pour fonction d'identifier un visiteur, en aucun cas il ne doit ettre utilisé pour surveiller la rue ou l'espace public. Ce dispositif doit etre utilise conformement à la loi informatique et libertés. Toute utilisation de ce produit en dehors d'un cadre strictement personnel est soumise à des obligations legales d'utilisation, notamment en application de la loi n°78-17 du 6 janvier 1978, sur lesquelles il apparient à l'acquireur de se renseigner aprous de la CNIL, et est soumis à l'obtention d'autorisations administratives préalables.
L'acquereur est susceptible d'engager sa responsabilité civile et pénale en cas d'utilisation détournée du dispositif dans le but de porter atteinte à l'intimé de la vie privée ou à l'image de tiers; Le fabricant ne pourrait en aucun cas être tenu responsable d'une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.
Recyclage
Ce symbole soutient le traitement sélectif des déchets d'équipements électriques et électroniques (WEEE). Ce signifie que ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démontré pour minimier son impact sur l'environnement. Pour davantage d'information, veilleux contacter les autorités locales ou régionales.
Les produits électroniques non inclus dans le processus de traitement sélectif sont potentiellement dangereux pour l'environnement et la santé humaine du à la présence de substances dangereuses.
Élimination de piles jétables et rechargeables usages
L'utilisateur est légalement tenu (par la réglementation sur les piles) de rendre les piles jtables et rechargeables usagées. Jeter des piles usages dans les déchets menagers est interdi! Les piles jtables et rechargeables contenant des substances dangereuses sont identifiées par une poubelle sur roues barrée. Ce symbole indique que le produit en question ne peut être jeté aux ordures menagères. Les symboles chimiques pour les substances dangereuses respectives sont Cd = cadmium, Hg = mercury, Pb = plomb.
Vou puez deposer gratuement vos piles jatables et recheableus usagées dans l'un des points de récolte de votre commune, dans nos magasins ou dans des points de vente de piles jatables et recheablebs. Ainsi, you remplicez vos obligations legales et contribuerez a protegier I'environnement!
