MODE D'EMPLOI GXRV10ABL GE
Système de Filtration
Manuel d'utilisation et d'installation
La section française commence à la page 24
Mesures de sécurité 25
Fonctionnement
Au sujet du système de filtration par osmose inversée 27, 28
Guide des spécifications 26
Entretien et nettoyage
Procédure de remplacement de la cartouche du RO, incluant la désinfection 29-32,41
Remplacement des cartouches 29, 31
Instructions d'installation
Avant de commencer l'installation...34
Instructions d'installation étape par étape 35-41
Alimentation d'eau 35
Installation de l'ensemble du système 40
Installation du robinet 38
Raccordements à la conduite de vidange 36, 37
Tuyaux pour le robinet de vidange et pour l'alimentation d'eau 39
Outilage et matériel requis 33
Recommandations importantes 33
Conseils de dépannage 42
Soutien au consommateur
Garantie 46
Liste des pièces/catalogue..43,44
Soutien au consommateur 47
Le système GxRV10ABL a été
testé et homologué par NSF
International selon la norme
NSF/ANSI 58 pour les
caractéristiques spécifiées
Dans la feuille de données
relatives à la performance.
Numéro de module:
Numéro de série :
Vous les trouvez sur le support du corps de filtre.
AMISE En GARDE!
Pour votre sécurité, suivez les instructions fournies dans le présent manuel afin de minimiser les risques de dommages au matériel ou de blessures corporelles.
Precautions de sécurité
Vérifiez avec les travaux publics locaux ou de votre état quels sont les codes régissant la plomberie et les aménagements sanitaires. Vous devrez vous y conformer lors de l'installation du système de filtration par osmose inversée. Il est recommandé de faire appel à un installateur qualifié. Si la pression de l'eau arrivant à l'habitation dépasse la valeur maximale de 125 livres/po², montez un détendeur dans la conduite d'arrivée d'eau au système de filtration. Assurez-vous que l'eau est conforme au Guide des spécifications. Si les conditions de l'eau ne sont pas connues, contactez votre compagnie municipale de fourniture d'eau ou votre service de santé local pour obtenir un nombre des agents de contamination de toute région et une liste des laboratoires homologués par toute catégorie pour l'analyse de l'eau de table.
MISE EN GARDE: Avant la première utilisation du système de filtration, celui-ci doit être purgé. La cartouche du système de filtration par osmose inversée contient un préservatif pour alimentés qui doit être purgé du système. Ce préservatif donne à l'eau un goût et une odeur désagréables.
Cet appareil réduit la fluoruration de l'eau de table. Veuillez consulter votre dentiste pour toute question à ce sujet.
AMISE EN GARDE: N'utilisez pas l'appareil avec de I'eau qui n'est pas sure microbiologiquement ou de qualite inconnue sans qu'elle n'a tEt été désinfectee avant I'entree ou la sortie de celui-ci. Les appareils homologues pour la reduction des bacteres peuvent etre utilisés pour le filtrage de I'eau qui a etedésinfectee pouvant contener des bacteres filtrables. Cet appeareil compeote une cartouche avec membrane replacable essentielle pour reduire efficacement les matieres solides totallyment dissolvables (TSD). Il est necessaire de tester I'eau periodiquement afin de s'assurer que I'appareil fonctionne de maniere satisfaisante. Cet appeareil est acceptable pour des concentrations maximum de nitrates a 27 mg par litre et de nitre a 3 mg par litre en combinaison appelée N. Il est acceptable pour la reduction de nitrate/nitre dans de I'eau dont la pression est egale ou supérieure à 280kPA (40psig).
- Ce système ne sera utilisé pour réduire l'arsenic des approvisionnements d'eau chlorées contenant du chlore résiduel libre à l'entrée du système. Les systèmes utilisant un injecteur de chlore en ligne doivent fournir un contact d'une durée d'une minute avec le chlore avant le système d'osmose inversée.
Installation et entretien du systeme
Avant son utilisation, le système de filtration doit être correctement installé et positionné conformément aux instructions d'installation.
Installez l'appareil ou entreposez-le de telle façon qu'il ne soit pas exposé à des températures inférieures au point de congélation ou non à l'abri de tout type de conditions météorologiques. Il sera endommagé par l'eau qui se congèle. N'essayez pas de traiter de l'eau dont la température est supérieure à 100 degrés F. Ne branchez pas l'appareil sur une conduite d'eau bouillante. La température de l'eau alimentant le système doit se trouver entre 40°F au minimum et 100°F au maximum. Voyez le guide des spécifications. N'ouvrez pas le robinet d'alimentation d'eau avant le rinçage des conduites. Période prolongée de non-utilisation du système de filtration. Si le système n'a pas été utilisé au cours d'une période d'une semaine ou plus, ouvrez le robinet d'eau RO pour permettre la vidange de celui-ci. Fermez le robinet pour permettre au système de régénérer l'alimentation en eau.
MISE EN GARDE: Débarrasssez-vous de tous les composants non utilisés ainsi que de l'emballage après l'installation. Les petites pièces qui restent après l'installation peuvent constituer un danger d'étouffement si ingérées.
Désinfectez les éléments au cours de l'installation et après l'entretien des composants internes. Ceci inclut le remplacement de l'objet de pré-filtrage, l'objet du post-filtrage et de la cartouche de l'appareil. Il est important que les mains soient propres lors de la manipulation des éléments internes du système. Voyez la section Désinfection du système de filtration par osmose inversée. L'appareil compte un élément de traitement remplaçable pour réduire efficacement les matières solides totalement dissolvables (TDS). Il sera périodiquement testé pour s'assurer qu'il fonctionne de manière satisfaisante. Voyez la section Au sujet de la trousse de test de l'eau.
VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES DE SÉCURITÉ.
CONSERVEZ CES INSTRUCTIONS
Produit - hauteur 40,64 cm (16 po) largeur 43,18 cm (17 po) profondeur 15,24 cm (6 po)
L'appareil produit une bonne quantité d'eau potable quotidiennement. Cette quantité est fonction des données suivantes...
Limites de pression d'eau à l'admission - livres par pouce carré (psi) 40-125
Limites de température de l'eau à l'admission - min/max en degrés F 40-100
Maximum de matières solides totalement dissolvables (TDS) - parties par millions (ppm) 2000
Durée maximale de l'eau @ 6.9 pH conseillé pour optimiser la vie de membrane - grains par gallon (gpg) 10

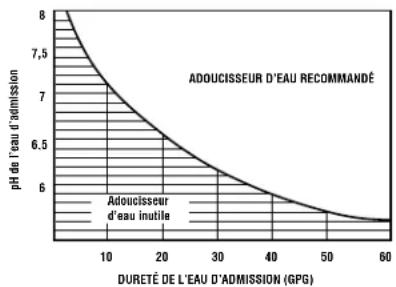

Lorsque la dureté de l'eau est supérieure à 10 grains (à un pH de 6,9), il est recommandé d'utiliser un adoucisseur. Si un adoucisseur n'est pas installé, la durée de vie de la membrane du système de filtration par osmose inversée est réduite. Voyez le graphique pour les informations complémentaires concernant la nécessité d'installer un adoucisseur d'eau.
Quantité maximale de fer, de manganèse, d'hydrogène sulfuré (en ppm) : <0,1
Chlore dans l'eau Autorise
Limites pH de l'eau d'admission 4-10
Production d'eau (de qualité) en gallons par 24 heures.38 L (10 gallons)
Eau traitée par gallon d'eau produit par 24 heures - 5 gallons.
Pourcentage de rejet des TDS (nouvelle membrane) : 92%
Pourcentage de réduction des bactéries.99,95%
Capacité du réservoir - 1.3 gallons
Commande d’arrêt automatique. yes
Pré-filtre et post-filtre (FX12PA) Bloc de charbon
Membrane du système de filtration par osmose inversée (FX12M) Pellicule mince en Polyamide
Dimensions (en pouces). hauteur 40,64 cm (16 po)
largeur 43,18 cm (17 po)
profondeur 15,24 cm (6 po)
a. Lorsque testé par NSF International conformément à la norme 58 de l'ANSI/NS, la quantité était de 7,1 GPD. Pour le test, les paramètres de l'eau d'origine sont de 50 psig, 77°F, un pH de 7,5 ± 0,5 et une valeur ppm (parties par million) de 750 de matières solides totalement dissoutes.
b. Éliminé (maximum de 2,0 ppm) par le pré-filtre du système de filtration par osmose inversée. UN ENTRETIEN RÉGULIER EST NÉCESSAIRE. Le chlore détruira la membrane du système de filtration par osmose inversée.
c. Si la pression de l'eau arrivant à l'habitation dépasse 125 livres/po2, montez un détendeur dans la conduite d'arrivée de l'eau au système de filtration. Si cette pression est inférieure à 40 livres/po2, installez une pompe d'appoint sur l'appareil de filtration (contactez votre magasin de plomberie local).
Ce que ce système accomplit
Le système de filtration par osmose inversée élimine les matières solides totalement dissoutes (TDS) ainsi que les matières organiques de l'eau par diffusion au travers d'une membrane spéciale. Cette membrane sépare les matières minérales et les impuretés de l'eau, lesquelles sont évacuées dans le tuyau de vidange. L'eau de haute qualité produite est acheminée directement au robinet d'alimentation en eau potable ou au réservoir. L'appareil produit une bonne quantité d'eau potable quotidiennement. Voir les Guide des spécifications ci-dessus. La quantité d'eau produite est fonction de la pression d'eau d'alimentation, de sa température et de sa qualité.
Les pré-filtre et post-filtre au charbon sont des cartouches réplacables. Le pré-filtre élimine le chlore et filtre les sédiments. Le post-filtre élimine les goûts et les odeurs indésirables avant l'utilisation de l'eau.

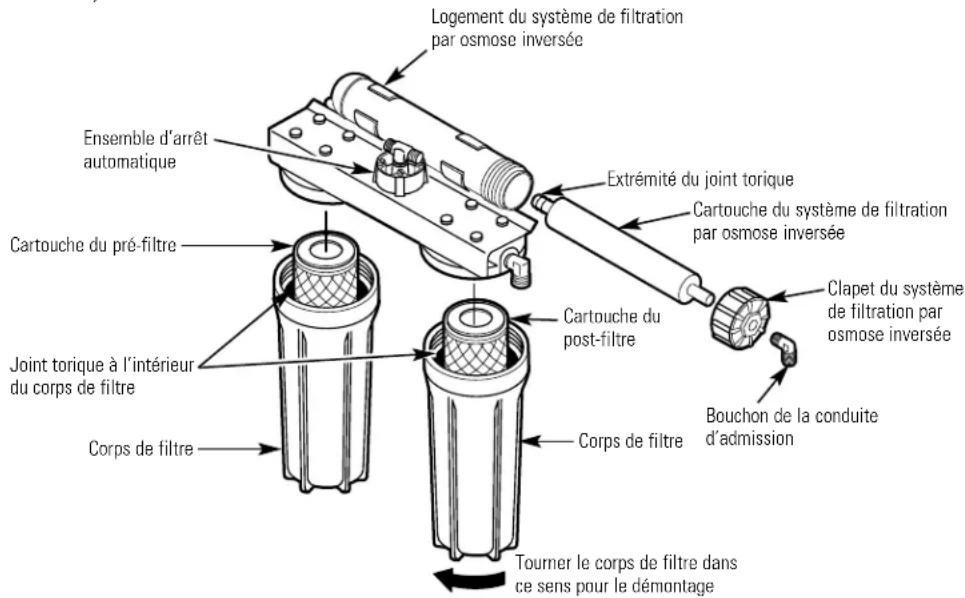

Description du système de filtration par osmose inversée
Pré-filtre—L'eau en provenance de la conduite d'eau froide est dirigée dans la cartouche du pré-filtre se trouvant à l'intérieur du corps de filtre. Le pré-filtre est une cartouche de récupération des sédiments remplaçable qui contient du charbon actif. Le pré-filtre élimine le sable, le limon, les saletés et autres sédiments et un maximum de 2,9 ppm de chloré présents dans l'eau. Il réduit la quantité de chloré de l'eau, lequel DETRUIT LA MEMBRANE DU SYSTÉME. L'eau propre, filtrée et à teneur de chloré réduite s'écoule du pré-filtre vers la cartouche du système.
Réserveur—Le réservoir contient jusqu'à 1,3 gallon d'eau traitée. À l'intérieur, un diaphragme maintient l'eau sous pression lorsque le réservoir est plein de façon à assurer un débit rapide vers le robinet lorsque l'on désire avoir de l'eau potable.
Clapet anti-retour—Un clapet anti-retour est monté à une des extrémités du logement du système de filtration par osmose inversée. Ce clapet empêche le refoulement de l'eau traitée en provenance du réservoir. Un tel refoulement pourrait entraîner la rupture de la membrane du système.
Ensemble d'arrêt automatique—Dans le but de conserver l'eau, le système de production d'eau potable comporte un dispositif d'arrêt automatique. Lorsque le réservoir est plein et que le robinet d'alimentation en eau potable est fermé, la pression ferme l'appareil. Le débit d'eau vers le logement du système de filtration par osmose inversée est interrompu jusqu'à ce que l'eau potable soit à nouveau utilisée et que la pression chute dans le système.
AVERTISSEMENT: Le système d'osmose inversée
contient un élément remplaçable essentiel à son efficacité. On doit remplacer l'objet d'armas.
icacité. On doit remplacer 1 element d'os
Inverse par un élément ayant les mêmes
caractéristiques techniques, telles que définies par le
fabricant, pour assurer la même efficacité et le même
rendement de réduction des matières contaminantes.
Au sujet du système de filtration par osmose inverse.
Cartouche du système de filtration par osmose inversée—La cartouche qui se trouve à l'intérieur du logement du système comprend une membrane étroitement tordue. L'eau est forcée au travers de la cartouche où la membrane élimine les matières solides dissoutes et les matières organiques. L'eau traitée de haute qualité sort du logement du système et se dirige vers le réservoir. L'eau rejetée contenant les matières solides dissoutes et les déchets organiques quitte le logement puis est déchargée à l'orifice de vidange après être passée par la conduite de 1/4 po.
Post-filtre—Après avoir quitté le réservoir mais avant d'être acheminée au robinet du système, l'eau produite s'écoule vers le post-filtre se trouvant dans le corps de filtre. Le post-filtre est aussi une cartouche de filtration des sédiments réplacable contenant du charbon actif. Tout reliquat de goûts, d'odeurs ou de sédiments sont éliminés de l'eau par le post-filtre. L'eau potable propre de haute qualité s'écoule par la conduite vers le robinet du système.
Régulation de débit—Le régulateur de débit contrôle le débit de l'eau au travers de la cartouche du système de filtration pour obtenir la valeur requise nécessaire à la production d'eau de haute qualité. Il est situé sur le raccord en coude localisé à l'orifice de vidange du logement du système. Un petit tamis conique s'adapte sur la partie avant du régulateur de débit pour empêcher toute obturation causée par les sédiments de l'eau de vidange. Le régulateur doit être remplacé chaque fois que la membrane du système de filtration par osmose inversée est changée.
Entretien et nettoyage du système de filtration par osmose inversée.
www.GEAppliances.com
Pour obtenir des filtres de rechange, composez sans frais le service des pièces détachées de GE au 800-626-2002 (États-Unis), au 800-663-6060 (Canada, langue anglaise), au 800-361-3869 (Canada, langue française).
Cartouche de rechange du pré-filtre/post-filtre FX12P Bloc de charbon
Cartouche de rechange du système de filtration FX12M Pellicule mince en polyamide
ATTENTION: Avant d'effectuer l'entretien du système de filtration, fermez le robinet d'alimentation/soupape à étrier et ouvrez le robinet d'eau RO. Permettez au système de se vider.
Trousse pour le test d'eau
Ce système de filtration par osmose inversée comporte un élément de traitement replacable indispensable pour assurer une réduction efficace des matières solides totalement dissoutes (TDS). Ce produit sera testé périodiquement pour s'assurer que le système fonctionne de manière satisfaisante. Suivez les instructions inclues dans la trousse. L'eau produite doit être testée au minimum tous les six mois. Une trousse de rechange vous sera fournie avec les résultats de chaque test effectué.
Cartouche de rechange pour le préfiltre et le postfiltre
Suivez les étapes de la section Désinfection du système de filtration par osmose inversée.
EXCEPTION: jeter les filtres usés et les remplaçer avec des filtres neufs.

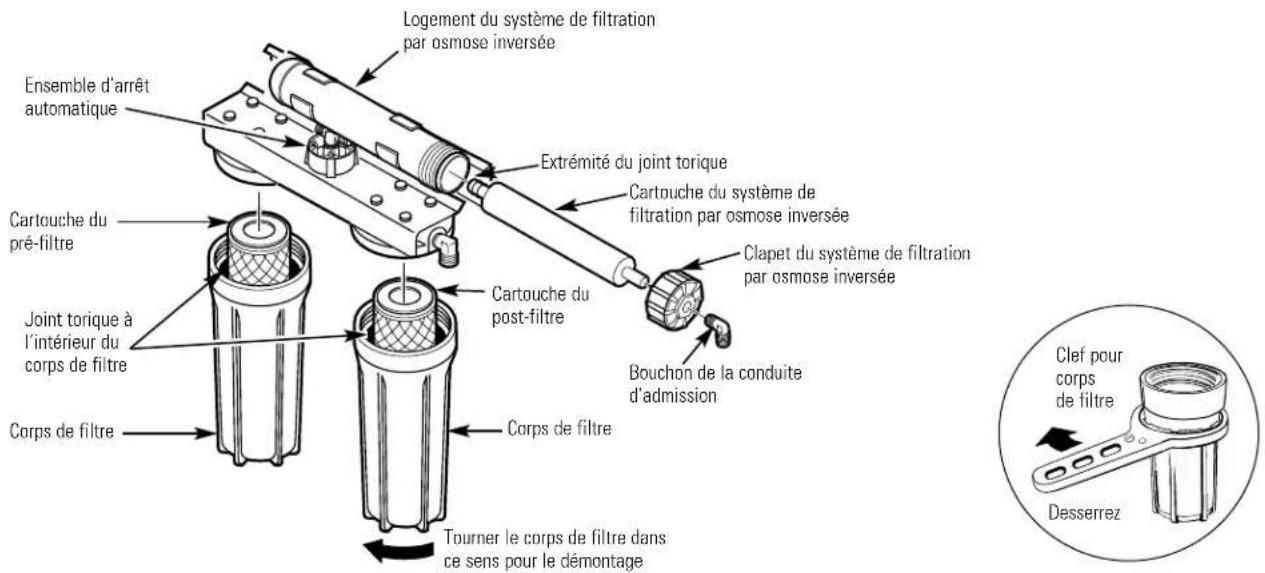

Entretien et nettoyage—procédure de remplacement de la cartouche du RO, incluant la désinfection.
Fermez le robinet d'alimentation du système de filtration par osmose inversée. Ouvrez le robinet RO et laissez le réservoir ouvert. Permettez l'eau présente dans le système de se vider complètement (cette opération dure plusieurs minutes).
Si votre système de filtration est raccordé au dispositif de fabrication de glace du réfrigerateur, VOUS DEVEZ arrêter l'appareil de fabrication de glace en bouclant la tige de détection avant de travailler sur le filtre, avant de remplacer les filtres ou avant de purger le système. Quatre heures après l'entretien de l'appareil, abaissez la tige de détection pour remettre l'appareil de fabrication de glace en marche.
Retirez le système de filtration de son placard sans débrancher les conduites. Placez une serviette sèche sous l'appareil pour absorber l'eau qui coulera pendant le démontage. 3 Devissez le couvercle de l'orifice d'admission afin d'ouvrir le logement du système de filtration à osmose inversée.
La désinfection du système est effectuée avec la cartouche du système de filtration et les cartouches de filtré démontées du système.
4 Démonter la cartouche du système de filtration de son logement en tenant l'extrémité de la cartouche à l'aide de pinces propres et en tirant sur la droite.
NOTE: Il est possible que l'eau soit décolorée lorsque la cartouche est démontée. Ceci est NORMAL. Placez la cartouche dans un sac en plastique propre pour la mettre à l'abri de tout dommage jusqu'à ce que l'élément ait été remonté.
Remontez le bouchon de la conduite d'admission en s'assurant que le joint torique est en place. 6 Retirer le corps de filtre du POST-FILTRE en le tournant vers la gauche à l'aide de la clef pour corps de filtre fournie avec le système. Faites attention lorsque vous démontez le corps de filtre étant donné qu'il est rempli d'eau. Retirez la cartouche usée du corps de filtre et jetez-la. Vérifiez le corps de filtre. Assurez-vous que le joint torique est bien placé à la partie supérieure du corps de filtre. Remontez le corps de filtre (sans la cartouche) pour la désinfection. Retirez le corps de filtre du PRE-FILTRE à l'aide de la clef pour corps de filtre et jetez la cartouche usée. Assurez-vous que le joint torique est bien placé à la partie supérieure du corps de filtre.
Entretien et nettoyage—procédure de remplacement de la cartouche du RO, incluant la désinfection.
Désinfectez le système.
ATTENTION: Avant l'ajout de produit désinfectant, assurez-vous de bien retirer toutes les cartouches comme indiqué ci-dessus. Le chlore détruira la cartouche du système de filtration par osmose inversée. La désinfection du système est effectuée avec la cartouche du système et celles des filtres retirées du système.
Avant de remonter le corps de filtré du PRE-FILTRE, remplissez-le avec de l'eau froide à environ 2,54 cm (1 po) du joint torique. Ajoutez une once (35 ml deux cuillères à café) d'Eau de Javel ordinaire concentrée à 5,25% (Hilex, Clorox, etc) et la mélangez à l'eau. N'AJOUTEZ PAS LE CHLORE (EAU DE JAVEL) EN PREMIER. Le chloré concentré peut endommager le plastique. Remontez le corps de filtre avec soin sur le système de filtration par osmose inversée et le serrez à la main de façon sûre. Fermez le robinet d'eau RO et ouvrez le robinet d'alimentation d'eau au système. Permettez au système de se remplir pendant une minute.
Ouvrez le robinet d'eau RO et verrouillez le levier vers le haut contre le bec. Permettez à l'eau de s'écouler à travers le système de filtration par osmose inversée jusqu'à ce que toute odeur d'eau de Javel ait disparu (après 20 minutes environ). Fermez le robinet d'alimentation d'eau du système mais laissez le robinet RO ouvert. Une fois que le débit d'eau s'est arrêté, passez à l'étape 9.
Assurez-vous de vous être lavé les mains avec le savon anti-bactériens. Répétez les opérations des étapes 3-6 et 8b ; cependant, remontez la cartouche du système de filtration place dans le sac en plastique ainsi que les nouveaux PRE-FILTRE et le POST-FILTRE au lieu de les enlever. Mettez une légère couche de graisse sur le couvercle de la conduite d'admission et sur les joints toriques du corps de filtre. Utilisez uniquement de la graisse au silicone.
NOTE: La cartouche du système de filtration comporte une encoche et il peut être nécessaire de la tourner au cours du remontage pour qu'elle soit correctement mise en place.
Ouvrez le robinet d'alimentation du système de filtration par osmose inverse et laissez environ quatre heures pour la régénération et la stabilisation du système. Vérifiez qu'il n'y a pas de fuites. Le système peut émettre des sons au cours de cette période. Ceci est normal. 71 Remplacez les piles alcalines "AA" se trouvant dans le boîtier de commande. Il est nécessaire de disposer de piles en bon état pour assurer le fonctionnement correct du voyant indicateur. Des piles faibles peuvent donner une indication erronée. Ces piles doivent être remplacées tous les six mois. Z Avant la première utilisation consécutive à un changement de filtre, purgez le système en ouvrant le robinet d'eau RO pendant une minute afin d'éliminer tout dépôt de particules de charbon. Si le système est raccordé au dispositif de fabrication de glace de votre réfrigératrice, replacez la tige de détection du dispositif sur la position On (marche) (vers le bas) après la période de régénération de quatre heures.
Remplacement de la cartouche du système de filtration par osmose inversée
NOTE: Lors du remplacement de la cartouche du système de filtration par osmose inversée, montez aussi un régulateur de début et un tamis. Voyez la section Régulation de début et tamis.
Si votre système de filtration est raccordé au dispositif de fabrication de glace du réfrigérateur, VOUS DEVEZ arrêter l'appareil de fabrication de glace en bouclant la tige de détection avant de travailler sur le filtre, avant de remplacer les filtres ou avant de purger le système. Quatre heures après l'entretien de l'appareil, abaissez la tige de détection pour remettre l'appareil de fabrication de glace en marche.
Fermez le robinet d'alimentation d'eau au système de filtration (dans le sens horaire) et ouvrez le robinet d'eau RO. Permettez au système de se vider complètement (ceci nécessite plusieurs minutes). ATTENTION: La non-fermeture du robinet d'alimentation d'eau entraînera le giclement de l'eau ou son écoulement lorsque les corps de filtres sont démontés. Retirez le système de filtration de son placard et laissez les conduites branchées. Placez une serviette sèche sous l'appareil. 3 Devissez le couvercle de l'orifice d'admission afin d'ouvrir le logement du système de filtration à osmose inversée. À l'aide de pinces, retirez la cartouche du logement et jetez celle-ci.
Désinfectez le système. Voir la procédure de remplacement du filtre, incluant la section traitant de la désinfection. Effectuez les étapes 5-9. Cependant, placez les filtres dans des sacs en plastique propres. Remontez-les à l'étape 9.
Entretien et nettoyage—procédure de remplacement de la cartouche du RO, incluant la désinfection.

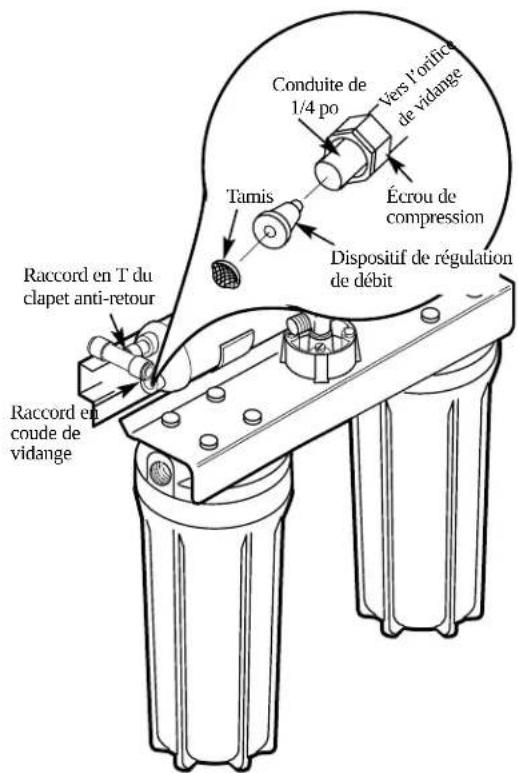

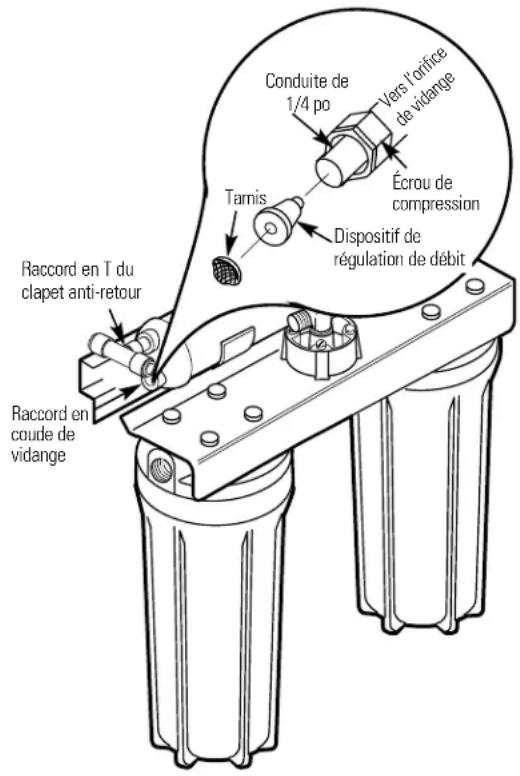

Montez un nouveau régulateur de début et un tamis.
Montez le coude de la conduite de vidange à proximité du raccord en T du clapet anti-retour en laiton. Dévissez l'écrou de compression. Retirez le régulateur de début avec une lame de couteau propre. Retirez le tamis ; il est possible qu'un cure-dent soit nécessaire. Si vous remplacez le régulateur de débit et le tamis, jetez-les. Si vous vérifiez le régulateur de débit, le tamis et le tuyau pour savoir s'il y a obturation, nettoyez ces pièces pour vous débarrasser des débris. Ne soufflez pas dans le régulateur de débit pour ne pas contaminer l'objet. Remplacez le tamis en plaçant l'extrémité du cône dans le couvercle du coude et le pousser à l'intérieur avec précaution.
ATTENTION: Si vous sentez de la résistance, ne forcez pas. Vérifiez visuellement qu'il a été mis en place correctement.
Montez le régulateur de débit et serrez le joint de compression à la main et donnez un autre 1/4 de tour avec les pinces. NE SERREZ PAS EXCESSIVEMENT, CE QUI ÉCRASERAIT LA CONDUITE ET LE RÉGULATEUR DE DÉBIT.
Dévissez le couvercle de l'orifice d'admission afin de le retirer. Montez la nouvelle cartouche du système par osmose inversée.
NOTE: L'extrémité du joint torique de la cartouche comporte une encoche et il peut être nécessaire de le tourner au cours du remontage pour qu'il s'emboîte correctement.
Graisse légèrement le joint torique en utilisant exclusivement de la graisse au silicone propre. Remettez en place le couvercle de l'orifice d'admission.
Faites couler l'eau et vérifiez s'il y a des fuites. 72 Purgez le système de filtration.
Ouvrez le robinet d'eau RO jusqu'à ce que le réservoir soit vide et que le débit d'eau s'arrête. 6 Après avoir rempli et vidé le réservoir quatre fois, le système est prêt à fournir de l'eau pour votre utilisation.
ATTENTION: La cartouche du système de filtration par osmose inversée contient un préservatif pour alimentés qui doit être purgé du système avant la première utilisation ou lorsque la cartouche est remplacée. Le préservatif donnera à l'eau produite un goût et une odeur désagréables.
Réglez l'appareil de fabrication de glace en marche en abaissant la tige de détection.
Recommandations d'installation importantes
Lisez le manuel au complet. Le non-respect des guides et des règles à suivre pourrait entraîner des blessures corporelles ou des dommages à la propriété.
- ASSUREZ-VOUS DE RESPECTER TOUS LES CODES LOCAUX OU DE L'ETAT QUI SONT APPLICABLES.
- Faites appel à un installateur qualifié.
- Ne montez pas le système de filtration par osmose inversée à l'extérieur ou à un endroit soumis à des extrêmes de températures (chaud ou froid). NE FAITES PAS L'INSTALLATION SUR UNE CONDUTTE D'EAU BOUILLANTE.
- L'installation recommandée de l'appareil est sous l'évier. Cependant, il est possible de l'installer à un endroit éloigné jusqu'à une distance de 30 pi de l'évier. Il peut être nécessaire de se procurer du matériel complémentaire dans ce cas.
- Si le système de filtration est raccordé à l'appareil de fabrication de glace d'un réfrigerateur, une trousse d'installation spéciale est nécessaire (RVKIT). N'utilisez pas des conduites en cuivre pour effectuer le raccord entre le réfrigerateur et l'appareil. Assurez-vous que les spécifications de l'eau sont conformes aux valeurs communiquées ; voir la section Guide des spécifications. Si les spécifications de l'eau sont inconnues, contactez votre fournisseur municipal d'eau ou votre service de santé local pour vous procurer une liste des contaminants de votre zone d'habitation et une liste des laboratoires homologués par votre état qui sont en mesure d'analyser l'eau potable.
MISE EN GARDE: N'utilise pas l'appareil avec de I'eau qui n'est pas sure microbiologique ou de qualite inconnue sans qu'elle n'ait ete desinfectee avant I'entree ou la sortie de celui-ci. Les appareils homologues pour la reduction des bacteriies peuvent etre utilisés pour le filtration de I'eau qui a etedesinfectee pouvant containir des bacteriies fltrables. Le systeme ne sera utilise que pour la reduction d'arsenic dans des eaux contenant du chlore sans residus à I'orifice d'admission de I'appareil. Les systèmes d'alimentation d'eau utilisant un dispositif de chloration en ligne doit etre en mesure d'assurer un "temps de contact du chlore de une minute" avant le systeme R0. Cet appeareil comporte une cartouche avec membrane replacable essentielle pour reduire efficacement les matieres solides totalement dissolvables (TSD). Il est necessaire de tester I'eau periodiquement afin de s assurer que I'appareil fonctionne de maniere satisfaisante. L'appareil est acceptable pour des concentrations maximum de nitrates a 27 mg par litre et de nitre a 3 mg par litre en combinaison appelée N. Il est certifie pour la reduction de nitrate/nitre dans de I'eau dont la pression est egale ou superieure a 280kPA (40psig). Les composants de petite taille demeurant après I installation peuvent presenter un danger d'etouffement si ingeres. Debarrassez-vous en.
Outillage et matériel requis pour l'installation
- Perceuse sans fil alimentée par batterie
- Mêche de perceuse de 1/4 po
- Mèche de perceuse de 1-1/4 po (du type nécessaire) si le montage est requis pour le robinet Clefs à molette réglables
- Tournevis normaux et Phillips Couteau
- Liste des composants de l'appareil :
—Ensemble de filtration par osmose inversée —Imprimés concernant l'appareil (manuel d'utilisation et d'installation, vidéo sur l'utilisation et l'entretien, fiche de performances et carte d'enregistrement à remplir par le propriétaire) —Sac contenant les éléments des robinets d'alimentation —Adaptateur de la conduite de vidange Conduite (longueur 68,6 cm [27 po], diamètre 3/8 po) —Réservoir —Étiquettes de rappel pour le remplacement des filtres Trousse de test de l'eau
RESPONSABILITÉ DE L'INSTALLATEUR: Le robinet d'alimentation d'eau (voyez la section Alimentation de l'eau) est inclus pour être utilisé dans les zones autorisées par les codes. L'installateur doit se conformer aux codes locaux ou ceux de l'état. S'il n'est pas en mesure de le faire, il doit fournir les raccords permettant de prélever l'eau de la conduite d'eau froide pour alimenter le système de filtration par osmose inversée (les raccords doivent s'adapter à une conduite OD de 1/4 po de diamètre).
Points à vérifier avant de commencer l'installation
Eau d'alimentation—L'eau alimentant le système de filtration par osmose inversée monté sous le comptoir doit posséder des qualités répertoriées dans les spécifications (voyez la section Guide des spécifications). Dans la plupart des cas, l'eau fournie par les municipales répond à ces spécifications. L'eau de puits peut requérir un traitement—faites-la tester par un laboratoire d'analyses et suivez leurs recommandations pour traitement.
ATTENTION: Lorsque la dureté de l'eau est supérieure à 10 grains (à un pH de 6,9), il est recommandé d'utiliser un adoucisseur. Si un adoucisseur n'est pas utilisé, la durée de vie de la membrane du système de filtration sera réduite. Voyez la section Guide des specifications pour les informations complémentaires concernant la nécessité de disposer d'un adoucisseur.
POINT DE VIDANGE*—L'eau évacuée provenant de la membrane du système de filtration nécessite un point de vidange approprié et un espace d'air (vérifiez vos codes locaux).
ROBINET RO—Le robinet d'eau produit RO est monté sur l'évier ou sur le comptoir à proximité de l'évier. Souvent, il est monté dans l'orifice de l'arrooir existant. Il est nécessaire de disposer d'un espace suffisant sous l'évier ou le comptoir pour la conduite reliée au robinet ou en provenance de celui-ci et pour le montage du robinet. Tous les raccordements de robinet, conformément aux méthodes de montage, sont effectués sur ou au-dessus de l'évier ou du comptoir. Voyez la figure 1 ci-dessous.
INSTALLATION DANS UN SOUS-SOL—Si l'installation est effectuée dans un sous-sol, ménagez une longueur de conduite suffisante au cours de l'installation afin de faciliter l'entretien et d'assurer le remplacement des filtres/membrane.
Fig.1. APERCU DE L'INSTALLATION *Pour les options de montage du tuyau de vidange, voirz la section Installations du raccordement de vidange du système de filtration.
Alimentation d'eau
Vérifiez et conformez-vous aux codes de plomberie lors de la planification puis installez un raccord d'alimentation d'eau froide. Pour les installations effectuées dans des nouvelles habitations utilisant les raccords de plomberie standards, examinez d'abord les deux schémas ci-dessous. Une installation type pour les habitations existantes utilise la soupape à étrier est illustrée sur le troisième schéma ci-dessous.

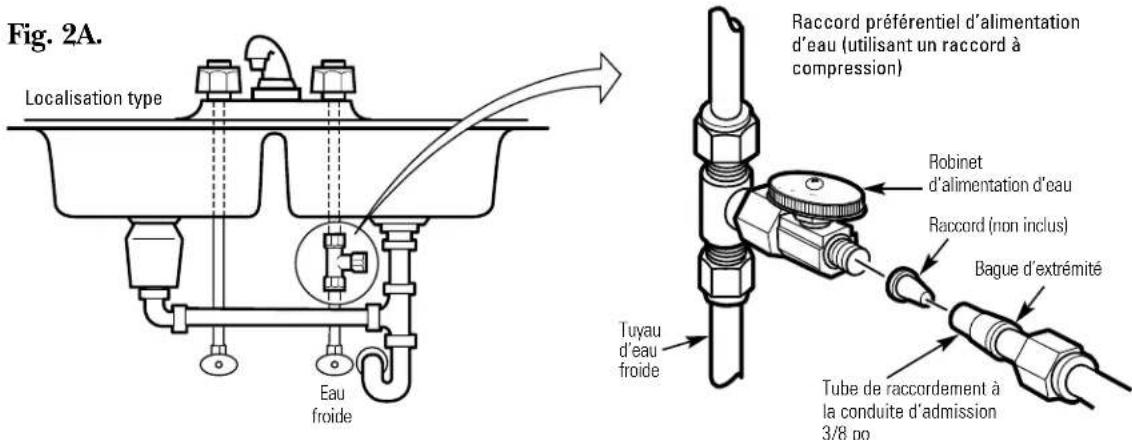

A. installation préférentielle
Fermez l'arrivée d'eau froide. Pour respecter les codes de plomberie, montez un raccord sur le tuyau d'eau froide pour y adapter un tube de 3/8 po OD. Un raccord type est illustré sur le schéma de droite (pièces non incluses). Assurez-vous qu'un robinet d'alimentation est fourni.

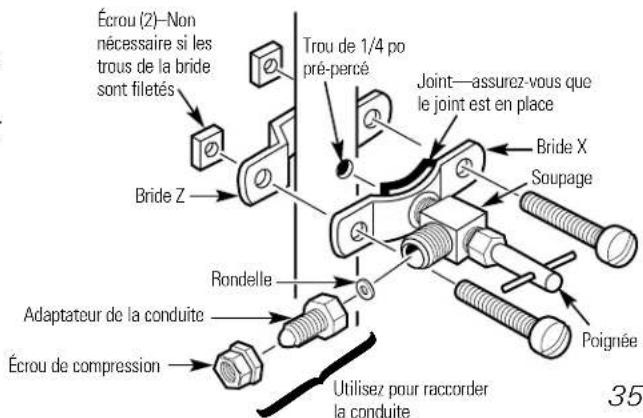

B. installation optionnelle effectuée dans un domicile lorsquedes codes lautorisent
*Pour OD de 1/2 po ou tube métallique de plus grandes dimensions.
NOTE: Les codes de l'état du Massachusetts exigent que l'installation soit effectuée par un plombier certifié et ne permettent pas l'utilisation de soupapes à étrier. Pour l'installation, utilisez le code 248-CMR du Commonwealth du Massachusetts.
Fermez l'arrivée d'eau froide et montez la soupape à étrier comme illustré à droite. DANGER: Pour vous mettre à l'abri de blessures graves ou de choc électrique fatal, utilisez une perceuse alimentée par batterie pour faire le trou. N'UTILISEZ PAS DE PERCEUSE ÉLECTRIQUE. Fermez le robinet d'alimentation d'eau en tournant la commande dans le sens horaire. 3 Ouvrez le robinet principal d'alimentation et plusieurs autres robinets de l'habitation afin de purger l'air du système. Fermez les robinets une fois que l'écoulement d'eau est régulier.
Fig. 2B.
Instructions d'installation étape par étape.
Raccordements à la conduite de vidange
Vérifiez et conformez-vous aux codes de plomberie lors de la planification.
ATTENTION : Les options décrites ci-dessous représentent UNIQUEMENT les configurations d'installation homologuées. N'utilisez pas de systèmes comportant des soupapes à étrier.
NOTE : Le non-respect de ces instructions d'installation annulera la garantie. L'installateur est responsable de toute intervention pour le service, des réparations ou des dommages causés par ce non-respect.

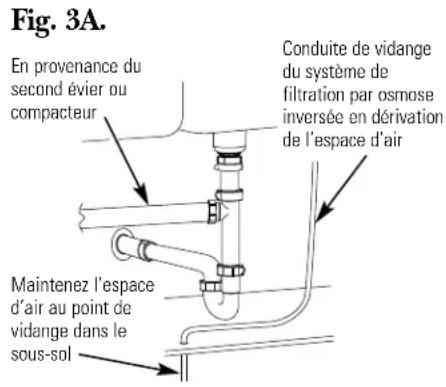

Options d'installation préférentielles (options a, b et c) OPTION a. installation du système au sous-sol (fig. 3A)
Acheminez DIRECTEMENT la conduite de vidange du système de filtration par osmose inverse à un événement du sous-sol, en dérivant l'espace d'air maintenu dans le robinet. Il est aussi possible de diriger la conduite de vidange sur un orifice d'évacuation du sol ou encore dans une baignoire sous réserve que l'espace d'air du sous-sol est respecté. Évitez de faire des boucles et autres formes non rectilignes avec la conduite. L'espace d'air dans le sous-sol et la configuration de l'installation de vidange doivent être conformes à tous les codes locaux. Des raccords spéciaux pour l'espace d'air sont disponibles pour le raccordement de la conduite à l'événement.
OPTION B. installation distincte de L'EVENT-CLAPET-2P (mise a l'air LIBRE du type SEC) (fig. 3B)
Installez un clapet-p de mise à l'air libre du type sec sous l'évier, lequel sera utilisé exclusivement pour la conduite de vidange du système de filtration par osmose inversée. Un clapet-p de mise à l'air libre du type sec est un clapet-p important son propre dispositif de mise à l'air libre/évent. Raccordez l'adaptateur de conduite fourni avec le système au clapet-p et fixez-le à l'aide de l'écrou pour joint coulissant et la rondelle comme indiqué sur le schéma. Acheminez la conduite de vidange de l'espace d'air à l'adaptateur de la conduite en vous assurant qu'elle est rectiligne et ne compte pas de bouches qui pourrait causer un bouchage de la conduite. L'adaptateur de la conduite doit être aligné verticalement de telle façon que le branchement du tuyau soit à par rapport à la verticale (voyez la figure 3E.). La conduite de vidange doit passer au travers de l'espace d'air ménagé dans le robinet d'eau RO.

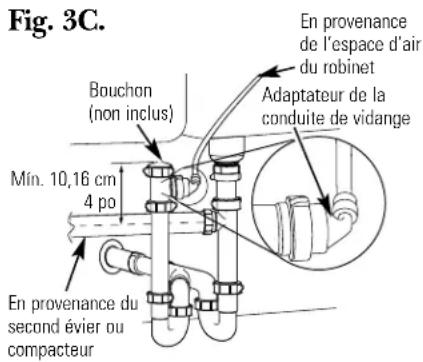

OPTION c. installation avec évent partage—clapet-2p (mise à l'air LIBRE du type HUMIDE (fig. 3C))
Installez un clapet-p de mise à l'air libre du type humide sous l'évier, lequel sera utilisé exclusivement pour la conduite de vidange du système de filtration par osmose inversée. Un clapet-p de mise à l'air libre du type humide est un clapet-p qui partage un dispositif de mise à l'air libre/évent. Raccordez l'adaptateur de conduite fourni avec le système au clapet-p et fixez-le à l'aide de l'écrou pour joint coulissant et la rondelle comme indiqué sur le schéma. Acheminez la conduite de vidange de l'espace d'air à l'adaptateur de la conduite en vous assurant qu'elle est rectiligne et ne compte pas de boucles qui pourrait causer un bouchage de la conduite. L'adaptateur de la conduite doit être aligné verticalement de telle façon que le branchement du tuyau soit à par rapport à la verticale (voyez la figure 3E). La conduite de vidange doit passer au travers de l'espace d'air ménagé dans le robinet d'eau RO. Montez le clapet-p aussi haut que possible (minimum de 4 po au-dessus du tuyau horizontal du second évier ou compacteur).
Fig. 3B.
Recommendation secondaire
(Utilisez uniquement s'il n'est pas possible d'appliquer les options A, B ou C de la page 13).

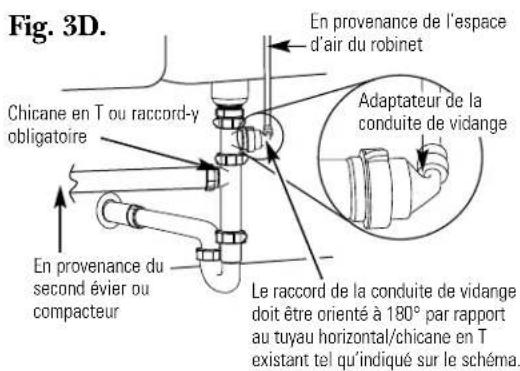

Installation de l'adaptateur de la conduite de vidange (fig. 3D)

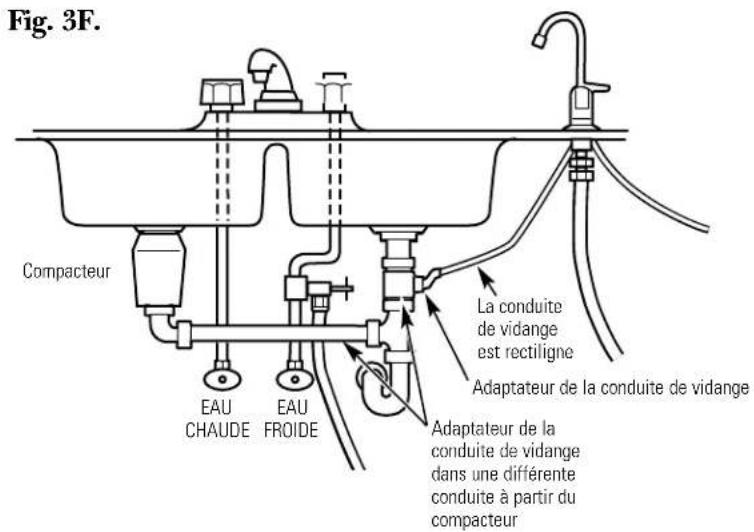

N'INSTALLALLEZ PAS la conduite de vidange en aval d'un compacteur ou dans un tuyau horizontal. Installez l'adaptateur pour conduite de vidange qui est fourni sous I'évier comme illustré. La chicane en T ou le racord en Y indiqué doit être en place (si nécessaire, achetez-en un et installez-le) pour empêcher le bouchage de la conduite. Acheminez la conduite de vidange de l'espace d'air à I'adaptateur de la conduite en s'assurant qu'elle est rectiligne et ne compte pas de boucles qui pourrait cause un bouchage de la conduite. L'adaptateur de la conduite doit être aligné verticalement de telle façon que le branchement du tuyau soit à 45 degrès par rapport à la verticale (voyez la figure 3E.). Cette installation PEUT causer un petit bruit dans la conduite de l'évier lorsque le système de filtration par osmose inversée fonctionne. Tournez l'ensemble de l'adaptateur en T lentement jusqu'à ce que le bruit est réduit au minimum. En général, une rotation de par rapport au tuyau horizontal/chicane en T est une bonne solution.
N'installez PAS l'adaptateur de la conduite de vidange en AVAL du compacteur.
Une fois installé, le tuyau ne doit comporter aucun tortillement, boucle, etc. Il doit être coupé à la dimension appropriée pour assurer une jonction rectiligne entre le robinet et l'orifice de vidange (Fig. 3F.). Voir les instructions à la section Raccordements à la conduite de vidange pour les détails et options.
Une installation défectueuse entrainera le refoulement de l'eau dans la conduite de vidange et CETTE eau FUIRA au robinet!
Fig. 3E.
Installation du robinet
Assurez-vous que vous disposez d'un espace suffisant sous l'évier pour faire les raccordements. Choisissez l'un des endroits suivants pour l'installation du robinet :
— PRISE du tuyau de pulvérisation d'eau ou du distributeur de savon liquide de l'évier. ORIFICE devant être percé sur la partie supérieure de l'évier. - ORIFICE devant être percé sur la partie supérieure du comptoir
NOTE: En vous basant sur le schéma de la Fig. 4B, assurez-vous que la base du robinet s'adaptera sur la surface de la position sélectionnée pour assurer une bonne jonction du robinet et de la surface.
Si un perçage est nécessaire, faites un trou de 1-1/4 po de diamètre. Assurez-vous que vous suivez la bonne procédure pour le perçage de la porcelaine ou de l'acier inoxydable. 2 Positionnez la base du robinet sur la tige filée (collet faisant face vers le bas). Ensuite, placez le grand joint sur la tige filée en vous assurant que la tige et les deux tenons s'adaptent au travers du joint. Placez l'entretoise sur la tige (extrémité ouverte vers le haut) suivie de la rondelle métallique et de l'écrou hex (Fig. 4A). 3 Insérez la rondelle dans l'adaptateur du tuyau. Serrez de manière sécuritaire sur la tige du robinet.
4 Prenez le tuyau de 68,6 cm (27 po) de longueur et de 3/8 po de diamètre. Poussez complètement l'une des extrémités dans le raccord du robinet dont le diamètre est de 3/8 po (Fig. 4B). 5 Positionnez le système de filtration sous l'évier. En vous référant à la figure 5 de la page suivante, suspendez l'appareil sur la paroi du placard. 6 Acheminez le tuyau de 1/4 po de diamètre (identifie "1/4 po BARBON FAUCET") et le tuyau de 3/8 po de diamètre (identifie "FAUCET") vers le haut au travers du trou de montage:
Poussez une extrémité du tuyau de 1/4 po dans le raccord à colonnes du robinet. À l'aide de l'écrou de compression, fixez le tuyau de 3/8 po au raccord à l'adaptateur et serrez l'écrou. Assurez-vous que le tuyau est parfaitement monté sur l'adaptateur.
7 Retirez le tuyau ayant servi à l’expédition de l’appareil et insérez le bec dans le corps du robinet. 8 Abaissez l’ensemble du robinet au travers de l’évier. 9 Sous le comptoir, placez la plaque de montage au-dessus de l’entretoise et serrez correctement l’écrou hex.
Bec
ASSEMBLE
Fig. 4B.
Fig. 4A.
| Levier | Raccord à colonnes de 3/8 po | Raccord à colonne de 1/4 po | |
| Robinet | |||
| Tige du robinet | Adaptateur de tuyau | ||
| Base | Tuyau de 68,6 cm(27 po) de longueur et 3/8 po de diamètre | Écrou de compression | |
| Joint de grande dimension | |||
| Plaque de montage | Tuyau de 1/4 po de diamètre marqué 1/4 po barb | ||
| Entretouise | |||
| Rondelle métallique | Tuyau de 3/8 po de diamètre marqué FAUCET | ||
| Écrou hex | NOTE: Pour faciliter les opérations d'entretien, gardez les tuyaux suffisamment longs de telle façon que le retrait du système de filtration par osmose inversée situé sous le comptoir demeure possible. | ||
| Rondelle en plastique | |||
| Adaptateur de tuya | En provenance de RO | ||
| Écrou de compression | Vers l'orifice de vidange | En provenance de RO | |
Si l'option a, installation du système au
Sous-sol La ete utilisée, passez à l'étape 2 (référez-vous à la section Raccordement à la conduite de vidange).
Si l'option B, C ou D de la page 36 ou 37 a été utilisée, raccordez le tuyau de vidange du robinet en reliant le tuyau de 68,6 cm (27 po) de longueur et de 3/8 po de diamètre au raccord à colonnes du robinet et au raccord de l'orifice de vidange (installé à la section Raccordement à la conduite de vidange). Assurez-vous que le tuyau est aussi court et rectiligne que possible. Coupez le tuyau selon les besoins et insérez-le dans le raccord de l'orifice de vidange (référez-vous à la Fig. 3B, 3C ou 3D de la section Raccordement à la conduite de vidange).
Pour raccorder le tuyau d'alimentation d'eau : Relier le tuyau de 1/4 po (marque "WATER SUPPLY") au raccord d'admission du système de filtration et au raccord d'alimentation d'eau (voyez la Fig. 2A ou 2B, dans la section Alimentation d'eau) et serrez l'écrou de manière sécuritaire (utilisez un ruban de Teflon™ pour prévenir toute fuite). Apposez l'étiquette de rappel de remplacement de filtre sur l'un des corps de filtre entre les nervures. Inscrivez la date de remplacement du filtre six mois après la date d'installation.
Installation de l'ensemble du système de filtration par osmose inversée et du réservoir
- Tenez l’ensemble du système de filtration contre le mur où il sera installé. Marquez l’emplacement des vis et rondelles de fixation.
- Fixez les rondelles au mur. Des vis à bois sont incluses pour fixation du système sur une surface en bois. Fournissez les autres vis si nécessaire.
- Pendez l'ensemble du système aux rondelles de fixation.
- Raccordez le tuyau au réservoir. Connectez le tuyau de 3/8 po (marqué "STORAGE TANK") au raccord en T du module du système de filtration et au robinet d'arrêt du réservoir. Utilisez un ruban en Teflon pour prévenir toute fuite.
Fig. 6A.
Pour les options de la conduite de vidange, référez-vous à la section Raccordements à la conduite de vidange.
À présent que votre système de filtration par osmose inverse est installé... désinfectez
Désinfectez au cours de l'installation et après l'entretien des composants internes, incluant le remplacement du pré-filtre, du post-filtre et la cartouche du système de filtration par osmose inversée. Il est important que vous vous laviez les mains avec du savon antibactérien avant de manipuler les composants internes du système. Référez-vous à la section Désinfection du système de filtration par osmose inversée.
ATTENTION: Si le système est installé dans une nouvelle habitation, assurez-vous que les tuyaux ont été complètement rincés avant d'ouvrir le robinet d'alimentation d'eau. Et avant la désinfection, assurez-vous de retirer toutes les cartouches comme décrit à la section Désinfection du système de filtration par osmose inversée. Le chlore détruira la cartouche du système.
Effectuez les procédures Remplacement des cartouches et Désinfectez le système des pages 29-32, exception faite que vous devez réinstaller les filtres fournis avec l'appareil.
Purgez le système. Référez-vous à l'étape 12 de la section Remplacement de la cartouche du système de filtration par osmose inversée.
Vérifiez le système avec soin pour touteuite eventuelle.
Liste de vérifications de l'installation
- Tous les raccords de tuyaux sont-ils serrés? Ont-ils été raccordés aux points indiqués? Y a-t-il des fuites?
- Avez-vous utilisé les options B, C ou D pour la conduite de vidange? Assurez-vous que le tuyau de vidange de 3/8 po reliant le robinet à l'orifice de vidange est rectiligne.
- Le robinet d'arrêt d'alimentation d'eau est-il ouvert?
- Avez-vous désinfecté et purgé le système?
Avant d'appeler un réparateur...
Conseils de dépannage
Économisez du temps et de l'argent ! Repassez en revue les tableaux des pages suivantes et il est possible que vous n'ayez pas à appeler pour obtenir du service.
Problème Causes possibles Correctifs
| Sons que vous pouvez entendre provenance de l'appareil vers l'orifice de vidange. | Écoulement de l'eau en l'orifice de vidange. | Ceci est normal. |
| L'eau est trouble et contient des bulles | Il y a de l'air dans les conduites après l'installation. | • Ce phénomène disparait après que l'eau a coulé pendant un certain temps. |
| L'eau du système de La concentration en ppm de filtration goûte le chlore chlore dans votre eau dépasse ou présente des odeurs de chlore | • Si l'eau alimentant le système contient une concentration de plus de 2,0 ppm de chlore, il est nécessaire d'assurer un filtrage complémentaire de cette eau. Corrigez cette situation avant toute opération d'entretien du système. | |
| Le pré-filtre n'élimine plus le chlore de l'eau. | • Remplacez la membrane, cartouche, tamis, pré-filtre et post-filtre du système de filtration. | |
| Il y a d'autres odeurs ou goût de chlore | L'eau de haute qualité produit peut avoir un goût différent de celui auquel vous étés habitué. | • Ceci est normal. |
| Utilisation BASSE de l'eau. | • Videz complètement le système et le replir à nouveau. | |
| Contamination dans le réserve d'eau traitée. | • Utilisez les procédures de désinfection. | |
| Le pré-filtre ou post-filtre doivent être replacés et/ou la cartouche du système de filtration doit être replacée. | • Remplacez le pré-filtre et le post-filtre. Si le goût et l'odeur persistent, remplacez la cartouche du système, le régulateur de débit et le tamis. | |
| L'eau fuit de l'orifice d'espace d'air du robinet | Le côté vidange de l'espace d'air du robinet (tuyau de 3/8 po) est colmaté, l'écoulement est limité ou le tuyau n'a pas été correctement raccordé au point de vidange. | • Inspectez et éliminez la cause du colmatage. Il est important que la conduite de vidange soit rectiligne entre l'espace d'air du robinet et le tuyau de vidange. Référez-vous à la section Raccordement à la conduite de vidange pour vous assurer d'un bon raccord de la conduite. Si vous avez utilisé un adaptateur pour la conduite au point de vidange, il est recommendé d'effectuer une inspection périodique/nettoyage. |
| Le système produit de l'eau lentement | Ceci est normal. | • Le débit d'eau sera inférieur à celui de votre robinet habituel. |
| L'eau alimentant le système de filtration ne répond pas aux specifications définies. | • Augmentez la pression de l'eau ou pré-conditionnizc l'eau, etc. selon le cas afin que vous soyez conforme aux specifications avant d'effectuer les opérations d'entretien du système. | |
| La cartouche du pré-filtre est colmatée par des séductins et/ou la cartouche du système est colmatée par des séductins. | • Remplacez le pré-filtre. Si le débit n'augmente pas, remplacez le post-filtre, la cartouche du système, le régulateur de débit et le tamis. | |
* NOTE: Les codes de l'état du Massachusetts exigent que l'installation soit effectuée par un plombier qualifié et ne permettent pas l'utilisation de soupapes à bride. Pour l'installation, utilisez le code 249-CMR du Commonwealth du Massachusetts.
Catalogue des pièces de general electric.
0001 WS15X10024 EXTREMITE NOIRE & LEVIER DU ROBINET 1
0002 WS08X10002 JOINT SUPERIEUR 1
0008 WS03X10003 TUYAU DE L'ADAPTATEUR 1
0009 WS22X10005 ECROU DE 1/4 PO 8
0010 WS22X10006 PIECE RAPPORTEE DE 1/4 PO TUYAU 7
0012 WS22X10007 PIECE RAPPORTEE DE 3/8 PO TUYAU 7
0013 WS22X10008 ECROU DE 3/8 PO 7
0014 FX12P PRE-FILTRES & POST-FILTRES 2
0021 WS10X10005 PARTIE INFÉRIEURE DE SOUPAPE 1
0022 WS22X10009 DIAPHRAGME 2
0023WS22X10010PISTON-PLONGEUR 1
0024WS22X10012 COUDE 1/8PO NPT X 1/4PO
WS22X10011 COUDE 1/8 PO NPT X 1/4 PO & ECROU 3
0025 WS22X10013 RACCORD AVEC ECROU 1/8 PO NPT
0026 WS10X10006 PARTIE SUPERIEURE DE SOUPAPE 1
0027 WS10X10007 PARTIE CENTRALE DE SOUPAPE 1
0028WS02X10010 VIS#10—14X1-3/4PO 4
0030 WS32X10012 RESERVOIR 1.3 GAL
0032 WS02X10018
0033WS02X10017 VIS 4
0035 WS35X10033 LOGEMENT ET ENSEMBLE DE VERIFICATION 1
0041 WS15X10023 SOUPAPE A ETRIER-ALIMENTATION* 1
0042 WS18X10006 ADAPTATEUR DE CONDUITE DE VIDANGE-DLA9
0043WS03X10015CONEDU TAMIS
Pour obtenir des pièces de rechange, composez sans frais le 800-626-2002 (États-Unis), le 800-663-6060 (Canada, langue anglaise), le 800-361-3869 (Canada, langue française).
- NOTE : Les codes de l'état du Massachusetts exigent que l'installation soit effectuée par un plombier qualifié et ne permettent pas l'utilisation de soupapes à bride. Pour l'installation, utilisez le code 249-CMR du Commonwealth du Massachusetts.
| Sénéior de l'exercice | Général de la responsabilité | Personnel | Fonctions et positions | Nameurs des sociétés |
Garantie du système de filtration par osmose inverse de GE.
Tout service couvert par la garantie sera assuré par un réseau de réparateurs GE SmartWater™ accrédités. Pour obtenir du service en ligne 24 heures par jour, veuillez nous contacter sur le site www.GEAppliances.com, ou appelez sans frais au 800. GE. CARES (États-Unis) ou 866.777.7627 (Canada).
Agrafez le reçu d'achat ici. Pour obtenir le service sous garantie, vous devrez fournir la preuve de l'achat original.
Un an
Tout composant du système de filtration qui cessera de fonctionner à la suite d'un défaut matériel ou de fabrication. Au cours de cette garantie limitée de une année, GE assurera sans frais les travaux et service à domicile pour le remplacement des pièces défectueuses. Tout service couvert par la garantie sera assuré par un réparateur GE SmartWater™ accrédité.
Ce qui n'est pas couvert :
■Les déplacements de service à domicile pour vous envisager comment utiliser le produit. ■Une installation incorrecte. Le non-fonctionnement du produit si celui-ci a été malmené, mal utilisé ou utilisé dans un but autre que celui pour lequel il a été conçu. ■Les filtres ou membranes. ■Défauts résultat d'une installation incorrecte ou dommage non causé par GE. ■Responsabilité de GE couverte par cette garantie ou autre garantie pour tout dommage indirect ou secondaire. ■Produits utilisés dans des applications commerciales ou industrielles.
L'utilisation de ce produit lorsque l'eau est microbiologiquement douteuse ou de qualité inconnue, sans désinfection adéquate. Les systèmes homologues pour la réduction de bactéries peuvent être utilisés avec de l'eau désinfectée pouvant contenir des bactéries filtrables. Le remplacement des fusibles de la résidence ou le réenclenchement des disjoncteurs. ■Les dommages causés par accident au produit, les incendies, inondations ou actes de Dieu. ■ Les dommages fortuits ou indirects à la propriété personnelle résultat de défauts possibles de cet appareil.
Cette garantie est étendue à l'acheteur original ainsi qu'à tout propriétaire consécutif pour les produits destinés à un usage domestique à l'intérieur des États-Unis. En Alaska, la garantie exclut les coûts d'expédition ou les appels de service à domicile.
Certains états n'acceptent pas l'exclusion ou la limitation des dommages fortuits ou indirects. Cette garantie vous donne des droits légaux spécifiques et vous permet aussi de vous prévaloir d'autres droits, lesquels varient d'état en état. Pour savoir quels sont vos droits légaux, consultez le service aux consommateurs de l'état ou le bureau de l'avocat général de votre état.
CETTE GARANTIE SE SUBSTITUE À TOUTE AUTRE GARANTIE, OU'ELLE SOIT EXPRIMÉE OU IMPLICITE, INCLUANT CELLES QUI SONT NEGOCIABLES OU ADAPTÉES À UN BUT PARTICULIER.
Site web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d'aide pour votre appareil électroménager ? Contactez-nous par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l'année.
Service de réparations 1.800.361.3400
Service de réparations GE est tout près de vous.
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l'aménagement d'une cuisine pour les personnes à mobilité réduite.
Écrivez : Directeur, Relations avec les consommateurs, Camco, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.-B. E1C 9M3
Prolongation de garantie www.electromages.ca
Achetez un contrat d'entretien GE avant que votre garantie n'expire et bénéficiez d'un rabais substantiel.
Ainsi le service après-vente GE sera toujours la après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1.800.461.3636.
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l'appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus proche. Autrement, appelez au 1.888.261.3055.
Contactez-nous
Si vous n'êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n'êtes toujours pas satisfait, envoyez tous les détails—numéro de téléphone compris—au
Directeur, Relations avec les consommateurs, Camco, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.-B. F1C 9M3
Inscrivez votre appareil électroménager www.electromenagersge.ca
Inscrivez-vous appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d'inscription joint à votre documentation.
