MODE D'EMPLOI RHT 93241 IN ROSIERES
MODE D'EMPLOI DE LA HOTTE D'ASPIRATION
1140_1145_1150_1151_1350
FRANÇAIS
SILVERLINE
1140
1145
1150
1151
1350
SILVERLINE EV GERECLERI SATIS VE PAZARLAMA A.S.
Orta Mah.Topaki-Maltepe Cad. No:6 Silkar Plaza Kat:3 Bayrampaşa / Istanbul
Telephone: 02124844800 (pbx)
Fax:0212,4814008
Internet: www.silverline.com
17.11.2017, 1, fr_FR
SILVERLINE EV GEREÇLERİ SATİŞ VE PAZARLAMA A.§
Table des matieres
1ENTRÉE : 4
2 ILLUSTRATION TECHNIQUE 5
3 AVERTISSEMENTS ET MESURES DE SECURITE 7
3.1 DANGER DE MORT - RISQUE D'INTOXICATION.... 9
4 UTILISATION AVEC OU SANS FILTRA CHARBON....14
5 Remplacement du filtré à charbon af 100. 15
6 NETTOYAGE ET ENTRETIEN PREVENTIF 16
6.1 Lavage au lave-vaisse... 16
6.2 NETTOYAGE DES FILTRES EN ALUMINIUM 17
6.3 Lavage manuel 17
7 EMPLACEMENT DE L'APPAREIL 18
7.1 Installation et déballage de l'appareil 18
7.2 Recommendations relatives à l'économie d'énergie.. 18
8 CONTENU DE L'EMBALLAGE 20
9 APERCU DE LA HOTTE D'ASPIRATION 21

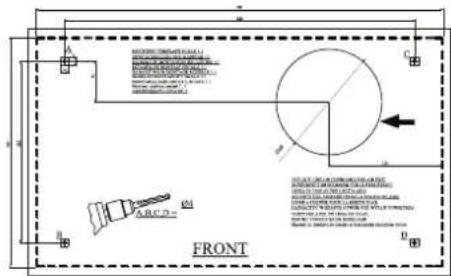

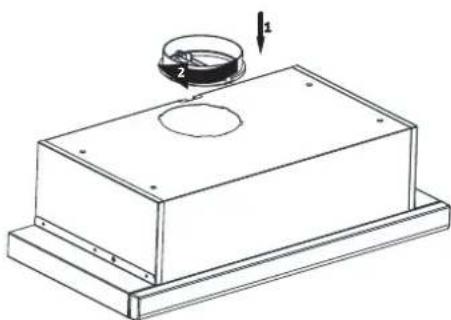

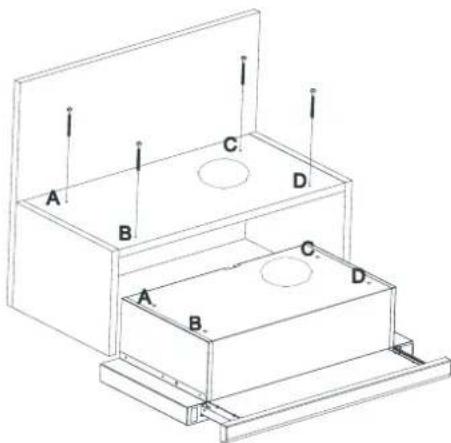

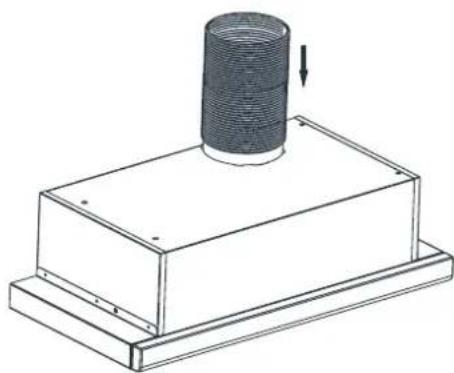

10.1 Schéma d'assemblage 22
11 COMMENT UTILISER LE PRODUIT 24
11.1 Utilisation de l'appareil numérique à 3 vitesses.... 25
12 REMPLACEMENT DES LAMPES 26
12.1 Remplacement de la lampe halogène 26
12.2 Branchez la lampe d'échange 26
13 SERVICE AUTORISÉ 28
14 GRAPHIQUE TECHNIQUE 30
1 ENTRÉE :
Ce mode d'emploi comporte toutes les informations nécessaires à un montage et une utilisation surs et sécurisés
Veuillez lore l'intégralité de ce mode d'emploi avant d'utiliser l'appareil.
Conserve les directives dans un endroit approprié.
Ne passes l'appareil à d'autres, qu'accompagné de ce mode d'emploi.
Le non-respect de celui-ci peut entraîner des blessures graves et des défauts dans le dispositif.
N'oubliez pas que nous déclinons toute responsabilité relative aux defaults découlant du non-respect de ce mode d'emploi.
Les schémas de ce document visent à offrir une description visuelle des actions. Ces schémas illustrent un seul modèle de l'appareil. Cependant, toutes ces instructions ou schémas s'appliquent également à d'autres modèles.
2 ILLUSTRATION TECHNIQUE

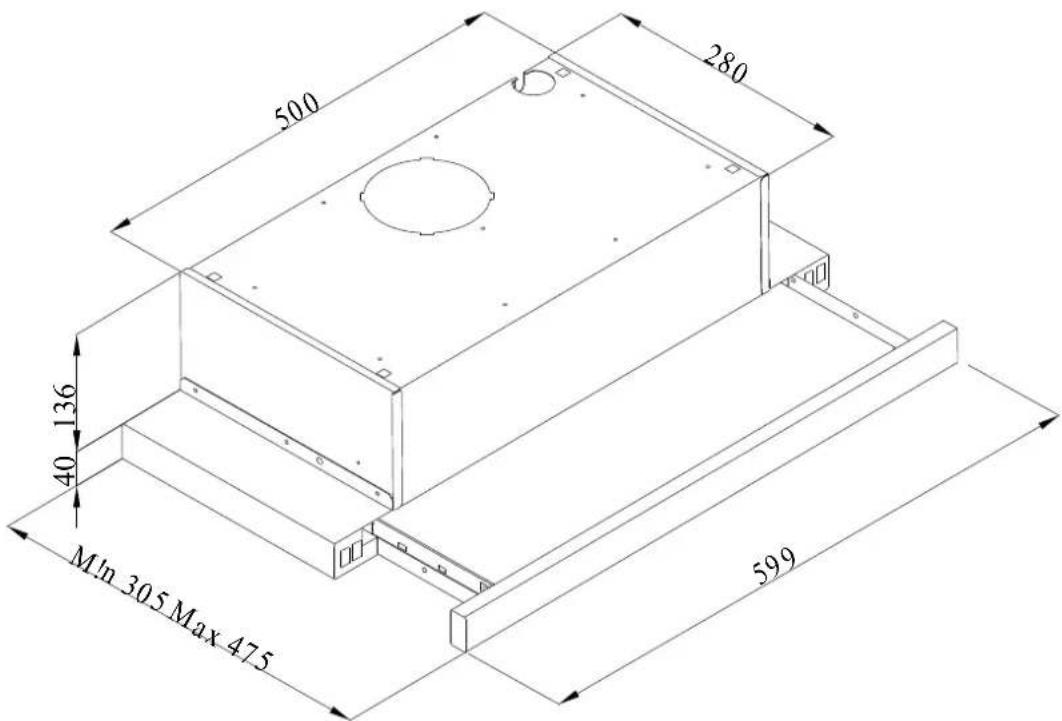

Fig. 1: 1140_1145

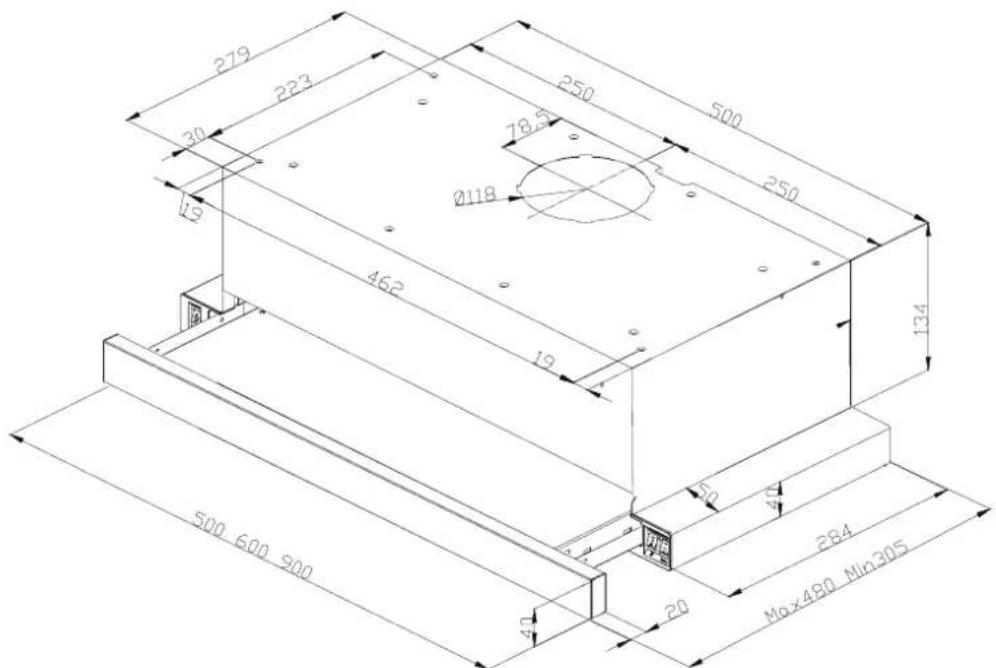

Fig.2:1150_1151

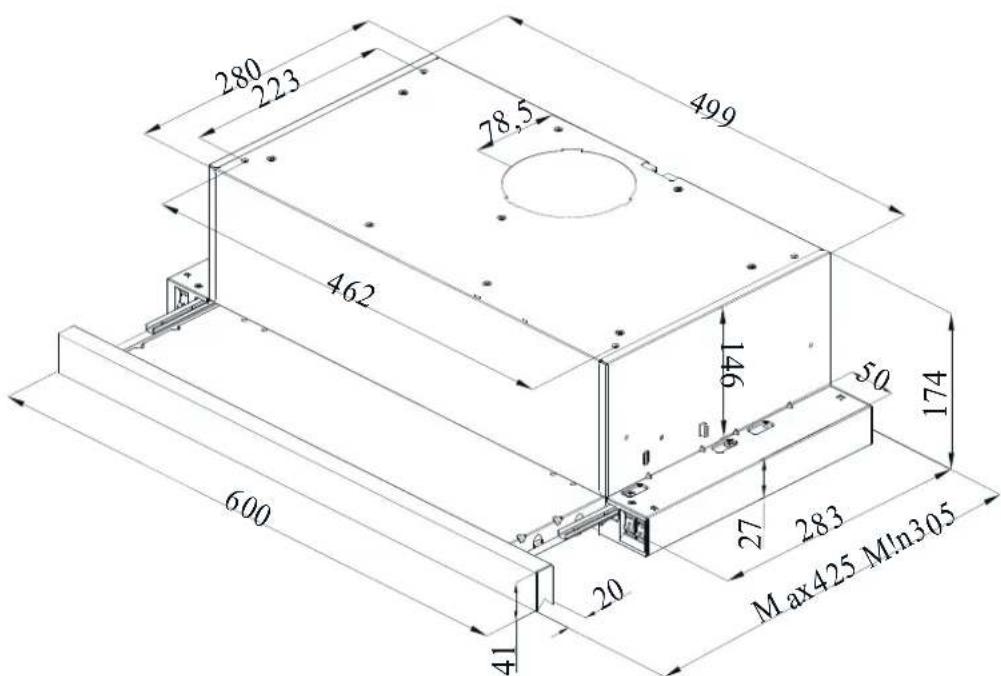

Fig. 3: 1350
3 AVERTISSEMENTS ET MESURES DE SECURITE
AVERTISSEMENTS ET MESURES DE SECURITE
Cet apparéil peut être utilisé par des enfants de 8 ans et plus, les personnes souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu des instructions relatives à une utilisation sécurisée de cet apparéil et sont conscients des dangers y relatifs.
- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas etre effectués par les enfants sans surveillance.
Ce produit est concu pour un usage domestique.
La tension d'utilisation de votre produit est de 220-240 volts~5060 Hz.
Le cordon électrique de votre produit est muni d'une fiche de mise à terre. Assurez-vous que ce cordon est branché sur une prise de mise à la terre.
- Faites installer toute l'installation électrique par un électricien qualifié.
L'installation par des personnes non autorisées peut provoquer une performance de fonctionnement pauvre, des dommages sur le produit et des accidents.
N'exposez pas le cable d'alimentation de l'appareil au coincement ou aux chocs pendant l'assemblage. Ne placez pas le cable d'alimentation pres de la cusinière. Dans ces cas, il pourrait fondre et provoquer un incendie.
Ne branchez pas l'appareil avant I'installation.
Assurez-vous que le lieu d'installation permet à l'utilisateur de débrancher facilement le cable d'alimentation en cas de danger.
Ne touchez pas les lampes de votre apparéil après une longue durée de fonctionnement. Elles pourrait vous brûler les mains, car elles sont très chaudes à ce moment.
Les hottes d'aspiration sont fabriquées pour un usage domestique dans une cuisine familiaire normale. L'appareil pourrait mal fonctionner s'il est utilisé à autres fins que celles prévues. Dans ce cas, sa garantie sera annulée.
Soyez conforms aux règles et aux instructions concernant la décharge de l'air sortant stipulées par les autorités concernées. (Cet averissement ne s'aupplique pas aux utilisations sans conduit.)
Ne faites pas cuire les aliments inflammables sous cet appar-reil.
*Allumez votre produit après avoir mis une casserole, une poèle, etc., sur la cuisine. Sinon, une température élevée peut déformer certaines pieces de votre produit.
Éteignez le brûleur de votre cuisinière en retardant votre casser-role, poèle, etc. de la cuisinière.
Ne laissez pas de l'huile chaude sur la cusinière. Les casser-roles qui contiennent de l'huile chaude peuvent prendre feu.
Étantdonnedequeshehuilesepeuventprenderefuoriasisquevous cuisine en particulierdesalimentsfrits,faitesattentionaux ridesauxet auxnappes.
- Remplacez les filtres en temps opportun. Les filtres non remplacés à temps peuvent provoquer des incendies en raison des résidus de graisse accumulés sur ces derniers.
N'utilise pas de matérielux filtrants ignifuges à la place du contrôle.
Ne faites pas fonctionner votre produit sans filtré et ne retirez pas les filtres lorsque le produit est en fonctionnement.
En cas d'incendie, arrêtez la hotter d'aspiration et tout autre apparéil de cuisson. (Débranche l' apparéil ou éteignez par l'interrupteur principal.)
Le non-respect des intervalles de nettoyage recommendés pour votre apparéil pourrait provoquer un incendie.
Désactivez l'appareil avant toute opération d'entretien. (Débranchez l'appareil ou éteignez par l'interrupteur principal.)
Lorsque la hotte d'aspiration electrique ainsi que les appareils alimentetes à une autre source d'énergie que l'électricité fonctionnent simultanément, la pression négative dans la piece ne doit pas dépasser 4 Pa (4 X 10 bar).
Les apparèils de combustion au gaz ou à l'huile, comme les calorifères, qui partagent le même environnement que vous produit, doivent être entièrement isolés du refoulement de ce produit ou doivent être hermétiques.
Lorsque vous fabriquee un conduit de cheminée pour votre produit, utilisez des tuyaux d'un diamètre de 150 mm ou 120 mm. La longueur des raccords du conduit et le nombre de coudes doivent être le plus petit possible.
Ne laissiez pas les enfants jouer avec l'appareil.
Pour votre sécurité,utilisezle fusible «MAX6A» danslesysteméelectrique devoirtehotte d'aspiration.
Comme les matériaux d'emballage peuvent etre dangereux, ne les laissez pas à la portee des enfants.
Si le cable d'alimentation est endommagé, faites-le remplaçer par son fabricant, par un service technique agrée ou par un personnel qualifié de même niveau afin d'éviter toute situation dangereuse.
En cas de déflagration, arrêtez la hotte d'aspiration et les apparèils menagers, puis recouvre la flamme. N'utilise jamais d'eau pour éteindre le feu.
Lorsque les apparèils de cuisson fonctionnent, leurs pièces accessibles peuvent être chaudes.
L'appareil n'est pas conçu pour être utilisé par des personnes ayant des handicaps physique, sensoriel et mental (les enfants inclus) ou celles qui n ont pas une expérience et une connaissance adequate par rapport à l'utilisation, sauf si elles sont sous la surveillance d'une personne responsable pour la sécurité de l'appareil. - Àpres l'installation de la hotte d'aspiration, la distance minimale doit être de 65 cm entre le produit et une cuisinière électrique et de 75 cm entre le produit et une cuisinière à gaz ou consommant d'autres combustibles.
La sortie de la hotte d'aspiration ne doit pas etre connectee au conduit d'air ou il existe d'autres fumées.
Faites attention lorsque vous utilisez votre apparéil spontanément avec d'autres apparéils (par exemple, chaufferies au gaz, au diesel, au charbon ou au bois, chauffe-eau, etc.) qui utilisent le même air dans le même environnement. Soyez prudent lorsque vous les utilissez simultanément. Ceci est du au fait que la hotte aspirante peut inversement affecter la combustion en déchargeant l'air ambient.
Cet averissement ne s'applique pas aux installations sans conduit.
Lorsque la hotte d'aspiration electrique est utilisée simultanément avec des apparêils qui utilisent le gaz ou autres carburants, assurez-vous que la pièce est suffisamment ventilée (ceci ne peut s'appliquer aux apparêils qui déchargent l'air vers la pièce).
3.1 DANGER DE MORT - RISQUE D'INTOXICATION
DANGER!
Avertissement - risque d'étouffement
Les matériaux d'emballage sont dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.
DANGER!
Avertissement - danger de mort
La réabsorption des gaz de combustion présente des risques pour la vie et des risques d'empoisonnement. Pendant l'utilisation de la sortie de décharge d'air, sauf si l'alimentation en air est fournie, n'utilise pas l'appareil simultanément avec les appareils qui déchargent les gaz toxiques à travers le conduit comme les chaudières ventilées, à gaz, à l'huile, au bois ou à charbon, les chauffe-eau, etc.Fig.4
Fig. 4: Risque d'empoisonnement
Les apparèils ventilés (par exemple, les chaudières à gaz, à l'huile, au bois ou à charbon, les chauffe-eau) s'alimentent en air de combustion depuis le lieu d'installation pour décharger le gaz d'échévement à travers le système de gaz d'échévement (par exemple, le conduit). Lorsque la hotte d'aspiration est active, elle absorbe de l'air depuis la cuisine et les chambres voisines. Si une entrée d'air ajusté n'est pas fournie, le vide apparait. Dans ce cas, les gaz toxiques sont absorbés du conduit et de la voie d'évacuation de gaz et sont evacués à nouveau vers la porte. Fig. 4
De ce fait, une entrée d'air frais nécessaire doit toujours être assurée. Fig. 5
Fig. 5
DANGER! Risque d'incendie!
- Les résidus d'huile dans le filtré à huile peut nevent prendre feu.Nettoyez le filtré à huile au moins une fois tous les 3 mois. Evitez d'utiliser l'appareil sans filtré à huile.
- Les résidus d'huile dans le filtré à huile peuvent prendre feu. Ne travailliez jamais avec des flammes nues (ex flambe) pres du périhérique. L'appareil peut être installé pres d'un chauffage à combustible solide (par exemple le bois ou le charbon) uniquement s'il comporte un couvercle non amovible. Évitez de produit des étincelles.
- Les huiles et graisses chaudes prennant feu facilement. Les huiles et graisses chaudes ne doivent jamais etre laissees sans surveillance. N'essayez jamais d'eteindre le feu avec de I'eau. Arretez la hotte d'aspiration. Eteignez les flammes avec precaution en utilisant un couvercle, une couverture anti-feu ou un matériel similaire.
- Les cusinières à gaz sur lesquelles une marmite n'est pas posée produit une forte chaleurpendant le fonctionnement. Pour cette raison, un dispositif de ventilation place sur les cusinières peut être endommagé ou brûlé. N'utilisez les cusinières à gaz que lorsqu'une marmite est posée dessus.
- L'utilisation simultanée de plusieurs cuisinières à gaz produit une forte chaleur. Pour cette raison, un dispositif de ventilation place sur les cuisinières peut être endommagé ou brûlé. N'utilise jamais deux cuisinières à gazpendant plus de 15 minutes avec un réglage grande flamme. Un grand brûleur de plus de 5kW (en fonctionnement) génére une puissance égale à celle des deux brûleurs à gaz.
DANGER！
Danger d'electrocution!
- Un dispositif defecteurs peut provoquer un choc électrique. N'allumez jamais un périhérisque défecteurs. Débranchez la fiche d'alimentation et éteignez le disjoncteur. Contactez le service clients.
- Les réparations inadéquates vous exposer aux dangers. Les réparations et le remplacement des cordons d'alimentation endommagés doivent être effectuels uniquement par un technicien du service à la clientèle formé par nous. Si le dispositif ne fonctionne pas correctement, débranchez la fiche d'alimentation et éteignez le disjoncteur. Contactez le service clients.
- Les fuites d'eau dans l'appareil peuvent provoquer un choc électrique. Evitez d'utiliser les nettoyeurs à haute pression ou à vapeur.
DANGER!
Risque de blessures physiques!
- Les extrémités tranchantes pouraient blesser l'installateur durant l'installation. Utilisez des gants de protection tout au long du processus d'installation de l'appareil.
- Effectuez le montage de tous les boulons de sécurité et des couvercles comme indiquedans le manuel d'utilisation, en raison durisque de chute de l'appareil.
- Les objets places sur l'appareil peuvent se renverser. Ne placez pas d'objets sur l'appareil.
- Les témoins LED émettent une lumière très forté et peuvent abimer les yeux (groupe de risque 1). Évitez le contact visuel direct de plus 100 secondes avec les témoins LED.
DANGER！
Risque de brûlure, risque d'électrocution!
- Patientez jusqu'à ce que l'appareil se refroidisse avant de le nettoyer ou de réaliser toute opération d'entretien. Déconnectez le fusible ou débranchez de la prise secteur.
- L'infiltration de l'humidité dans les pieces électroniques peut endommager l'appareil. Ne nettoyez pas les éléments de contrôle avec un tissu humide.
-La surface peut etre endommagée à la suite d'un nettoyage inadapté.Nettoyez les surfaces en acier inoxydable seulement dans le sens de brossage.N'utilisez pas de nettoyants d'accier inoxydable pour les éléments de commande.
-La surface peut etre endommagée a cause des agents de nettoyage agressifs ou des substances de nettoyage et de recurage. N'utilise jamais des agents de nettoyage agressifs ou des substances de nettoyage et de recurage.
DANGER!
Risque d'incendie et de blessures physiques!
Dans le cas de réparation qui n'est pas effectué dans les régles ou comme il est nécessaire, éteignez le fusible ou débranchez le cable d'alimentation de votre apparéil. Faites effectuer les travaux de réparation uniquement par un service technique ou des experts agréés.
REMARQUE!
Si l'appareil est defaillant ou presente des dommages, eteignez le fusible ou debranchez le cable d'alimentation de votre apparéil et appelez le service technique agréé.
REMARQUE!
Si le cable d'alimentation est endommagé, faites-le remplacer par son fabricant, par un service technique/agree ou par un personnel qualifié de même niveau afin d'éviter toute situation dangereuse.
REMARQUE!
Lorsque les ampoules du dispositif sont défectueuses, éteignez le disjoncteur et débranche la fiche d'alimentation de la prise. Remplacez immédiatement les ampoules défectueuses (laissez les ampoules refroidir d'abord), afin de protégger celles restantes contre les surcharges.
PRUDENCE!
Les composants accessibles peuvent chauffer lorsqu'ils sont utilisés avec des appareils de cuisson.
DANGER!
Le tuyau de sortie d'air de l'appareil ne doit pas etre connecte au tuyau utilise pour evacuer la fumee generee par les dispositifs qui utilisent le gaz ou d'autres combustibles.
Causes de dommages
PRUDENCE!
Risque de dommage d'à la corrosion. Faites fonctionner l'appareil régulièrement afin d'éviter la formation de condensat pendant la cuisson. Les condensats peuvent provoquer des domages du fait de la corrosion. Remplacez immédiatement la lampe défectueuse pour éviter de surcharger d'autres. L'infiltration de l'humidité dans les pieces électroniques peut provoquer des domages. Ne nettoyez pas les éléments de commande à l'aide d'un chiffon humide. La surface peut être endomagée en raison d'un mauvais nettoyage. Nettoyez les surfaces en acier inoxydable seulement dans leur direction de brossage. N'utilisez pas de nettoyant d'acier inoxydable pour les éléments de contrôle. La surface peut être endomagée due aux agents de nettoyage agressifs et abrasifs. N'utilisez jamais d'agents nettoyants agressifs et abrasifs. Un retour du liquide de condensation risque de cause des domages. Installez le canal de sortie d'air avec une légère inclinaison vers le bas (inclinaison de 1^ ) de l'appareil.
4 UTILISATION AVEC OU SANS FILTRÉ À CHARBON
Vous pouvez utiliser cet apparéil en mode d'air d'évacuation et en Mode Circulation d'air.
Mode d'air d'évacuation
L'air absorbe est nettoyé par des filtres à huile et évacué à travers le système de tuyauterie.Fig. 6
Fig. 6: Sortie d'air sans filtré à charbon
REMARQUE!
L'air d'évacuation ne doit jamais être transféré vers une cheminée de fumée ou de gaz d'échéppement active, ni vers une cheminée utilisée pour la ventilation les zones où des sources de chaleur sont installées.
Si l'air d'évacuation doit être transféré vers un conduit désactivé ou de gaz d'échévement, vous doivent obtenir l'autorisation du nettoyeur principal de la chiminee.
Si l'air d'évacuation est évacué à travers une paroi externe, une paroi téléscopique doit être utilisée.
Mode Circulation d'air
L'air absorbé est nettoyé par des filtres à huile et à charbon actif puis est renvoyé vers la cuisine.Fig.7
Fig. 7: Circulation de l'air du filtré à charbon
Vous devez attacher un filtré à charbon actif pour contenir les substances qui émettent des odeurs dans le mode circulation d'air. Consultez votre revendeur/agree pour prendre connaissance des différentes conditions requises pour faire fonctionner l'appareil en mode circulation d'air. Vous pouvez obtenir les accessoires requis pour ce procédé dans les points de vente prévus, les services agreés ou sur les ventes en ligne
5 Remplacement du filtré à charbon af 100
FILTRE A CHARBON AF 100
Fig. 8: Filtre Å CHARBON AF 100
L'appareil que vous avez acheté convient à l'utilisation des filtres à charbon AF 100.
1-Placez le filtré à charbon dans son emplacement (Fig. 8).
2-Lorsque vous tournez le filtre à charbon dans le sens des aiguilles d'une montre, assurez-vous qu'il entre parfaitement (Fig. 8).
Si le filtré à charbon nerette pas complètement, il peut tomber et endommager votre produit.
DANGER!
Ne lavez jamais les filtres à charbon.
Conservez les filtres à charbon hors de la portée des enfants.
6 NETTOYAGE ET ENTRETIEN PRÉVENTIF
PRUDENCE!
Le service de nettoyage et d'utilisation ne doit pas etre effectués par les enfants qui ne sont pas surveillés.
La surface peut être endommagée par des produits de nettoyage agressifs ou des substances de nettoyage et de récurage. N'utilisez jamais des agents de nettoyage agressifs ou des substances de nettoyage et de récurage. Obtenez les produits de nettoyage et de protection appropriés pour votre apparéil auprès des services agrésés. La surface de l'appareil et les unités de commande sont sensibles aux rayures.
Nettoyez les surfaces avec un tissu doux et humide, un liquide lave-vaisse ou un agent nettoyant pour vitres. Adoucissez la poussière sechée et durcie à l'aide d'un chiffon humide. Evitez de gratter!
Il n'est pas approprié d'utiliser des chiffon secs, des éponges susceptibles d'entrainer des rayures, des agents qui nécessitent un frottement, des agents de nettoyage contenant du sable, du soda, de l'acide ou du chloro ou tout autre matière solide.
Nettoyez uniquement les surfaces en acier inoxydable dans la direction de la surface abrasive.
N'utilise pas d'agents de nettoyage pour acier inoxydable et de chiffons humides pour les unités de contrôle. Nettoyage des filtres à huile métallique: Séparez les particules huileuses contenues dans l'humidité et la vapeur de la cuisine. Dans des conditions normales d'utilisation (1-2 heures par jour), nettoyez les filtres à huile métalliques environ chaque trois mois.
N'utilisez pas d'agents nettoyant excessivement forts, acides ou chlore contenant des agents de nettoyage.
- Lorsque vous nettoyez le filtré à huile métallique, nettoyez également les dispositifs de séparation des filtres à huile métalliques dans l'appareil à l'aide d'un tissu humide.
Vous pouvez nettoyer vos filtres de graisse en métal dans le lave-vaisse ou à la main.
6.1 Lavage au lave-vaisse
Le produit peut légérer se décolorer en cas de lavage dans un lave-vaisse. Ceci n'a aucun effet sur la fonction du filtré à huile métallique.
Ne lavez pas les filtres à huile métalliques très sales avec les plats.
- Placez les filtres à huile métalliques dans le lave-vaisselle sans les serrer ou en position verticale. Placez les filtres à huile métalliques dans le lave-vaisselle sans les comprimer.
6.2 NETTOYAGE DES FILTRES EN ALUMINIUM
Fig. 9
1 Languette de Filtre en Aluminium
Nettoyez les filtrés à huile en aluminium périodiquement tous les 3 mois.
Appuyez sur la languette du contrôle en aluminium (1) et tirez le contrôle en aluminium dans le sens de la flèche (Fig. 9).
Lorsque you retirez le filtr en aluminium, tenez-le avec vous autre main pour l'empêcher de tomber.
Lorsque you retirez le filtré en aluminium, gardez la surface du filtré parallele au sol pour éviter que l'huile accumulée ne coule.
6.3 Lavage manuel
Vous pourriez avoir besoin d'utiliser un solvant pour huile pour retarder les salissures persistantes.
Vous pouvez obtenir ce produit à partir d'un centre de distribution/agree.
- Adoucissez les tâches des filtres à huile métalliques dans un mélange d'eau chaude avec un détergent vaisselle.
- Utilisez une Brosse pour le nettoyage et laissez les liquides sur les filtres à huile metalliques sécher complètement.
Rincez bien les filtres après le nettoyage.
7 EMPLACEMENT DE L'APPAREIL

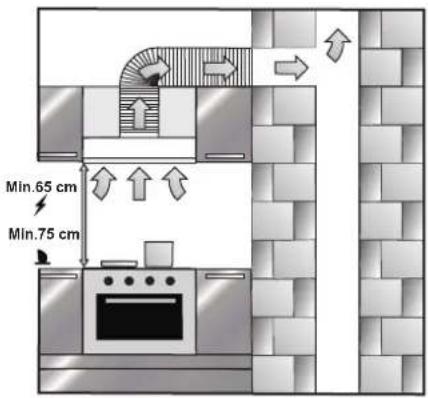

Fig. 10: DIMENSIONS MIN-MAX POUR L'INSTALLATION
Après l'installation de la hotte d'aspiration, la distance minimale doit être de 65 cm entre le produit et toute cuisinière électrique et de 75 cm entre le produit et toute cuisinière à gaz ou consommant d'autres combustibles (Fig. 10).
7.1 Installation et déballage de l'appareil
Vérifiez qu'aucune déformation ne se présente sur votre produit.
Les dommages occasionnés par le transport doivent directement etre rapportes à la personne responsable du transport.
Les défauts visibles doivent également être signalés au vendeur.
Ne laisses pas les enfants jouer avec les matériaux d'emballage.
7.2 Recommendations relatives à l'économie d'énergie
Votre nouvel apparéil est exclusivement destiné à économiser de l'énergie. Dans cette partie, vous pouvez obtenir des recommendations sur la façon d'économiser davantage d'énergie lors de l'utilisation de votre apparéil et des conseils nécessaires pour une mise au rebutadequate.
Economiser de l'énergie
Assurez-vous que l'appareil dispose d'une entrée d'air adéquate qui lui permet de fonctionner efficacement avec un bruit réduit.
- Réglez la vitesse du ventilateur en fonction de l'intensité de vapeur généraee dans la cuisine. Utilisez le reglage intense uniquement en cas de besoin. Un reglage plus bas du ventilateur correspond à une plus faible consommation d'énergie.
En cas de grandes quantités de fumée de cuisine, Sélectionnez au préalable une vitesse du ventilateur plus élevé. La hotte d'aspiration doit fonctionner pendant une plus longue durée pour evacuer la fumée déjà repandue dans la cuisine.
Éteignez l'appareil lorsque son utilisation n'est pas nécessaire.
Nettoyez ou remplacez le filtré dans les intervalles de temps spécifiés, ainsi vous pouvez accroître l'efficacité de la ventilation et éviter tout risque d'incendie.
Mise au rebut conforme à la protection de l'environnement
Mettez l'emballage au rebut de manière à protégger l'environnement.
Cet apparéil est marqué conformément à la directive européenne 2012/19 / EG (déchets d'équipements électriques et Electroniques - DEEE) Cette directive définit le cadre de dépannage et de recyclage des anciens apparéils et les applications au sein de l'UE.
8 CONTENU DE L'EMBALLAGE
Fig. 11: Emballage
1-Hotte d'aspiration inserable
2-Vis de fixation 4× 4× 40
3-Manuel d'utilisation
4-Adaptateur de conduit en plastique de 120 mm de diametre
9 APERÇU DE LA HOTTE D'ASPIRATION
1-Carrosserie
2- Panneau avant
3-Filtre en aluminium
4- Eclairage de la cuisine
10.1 Schéma d'assemblage
Perçage des trous de suspension
Fig. 12
Collez le modele d'installation fourni avec le produit sur la surface ou le produit doit etre instalé.
Percez des trous de 4 mm de diamètre sur les points marqués des lettres A, B, C et D sur le modele de montage (Fig. 12).
Percez le trou de sortie de conduit spécifique dans le modele d'installation selon les dimensions indiquées.
Les dimensions indiquées sont une illustration à des fins de représentation. Tenez compte du modele d'installation fourni avec le produit que vous avez acheté.
Fig. 13
Montez l'appareil dans le meuble à partir des points A, B, C et D à l'aide des vis de 4 x 40 fournies avec l'appareil. Assurez-vous que le panneau avant ne se frotte pas contre la porte du meuble pendant le déplacement de l'ensemble coulissant (Fig. 13).
Fig. 14
Placez le conduit en plastique fourni avec l'appareil sur la sortie de conduit de la hotte. Tournez le conduit en plastique dans le sens horaire (Fig. 14).
Fig. 15
Raccordez le tuyau couple en aluminium à la sortie du conduit en plastique. Raccordez l'autre extrémité du tuyau au conduit d'évacuation situé sur le mur (Fig. 15).
AVERTISSEMENT!
Vu que la torsion et le piage du tuyau en aluminium peuvent cause la réduction de la puissance d'aspiration de l'air, évitez de les utiliser autant que possible.
Une hotte aspirante est installée dans les cuisines avec ou sans conduit.
En cas d'installation avec conduit :
En presence d'un conduit, raccordez la hotte aspi- rante a un conduit qui evacue l'air. Preferez la voie la plus courte pour la tuyauterie qui me nee au conduit afin d'obtenir le rendement maximum de suaive hotte aspirante. Voire appareil est concu de maniere appropriee pour I'utilisation d'un conduit.
11 COMMENT UTILISER LE PRODUIT
COMMUTATEUR A BASCULE A 3 VITESSES
Si vous souhaitez faire fonctionner l'appareil à partir de la première vitesse, déplacez le commutateur vers le haut (Fig. 16).
Fig. 16
Si vous souhaitez faire fonctionner l'appareil à partir de la deuxième vitesse, déplacez le commutateur vers le bas (Fig. 17).
Fig. 17
Si vous souhaitez faire fonctionner l'appareil à la troisième vitesse, déplacez les commutateurs de la première et de la deuxième vitesse (Fig. 17) à la position 0 et le troisième commutateur de vitesse vers le bas (Fig. 18).
Fig. 18
Appuyez sur le commutateur de lampe pour activer l'éclairage de l'appareil (Fig. 19).
Démontez l'ensemble coulissant pour allumer les voyants.
Fig. 19
COMMUTATEUR A BASCULE A 2 VITESSES
Fig. 20
Pour faire fonctionner l'appareil à partir de la première vitesse, déplacez le commutateur de vitesse vers le haut (Fig. 20).
Pour faire fonctionner l'appareil à partir de la première vitesse, déplacez le commutateur de vitesse vers le bas (Fig. 20).
L'appareil est doté de 1 lampe et d'un commutateur pour contrôle l'éclairage.
Pour allumer l'éclairage, déplacez le bouton de la lampe vers le bas (Fig. 20).
Demontez l'ensemble coulissant pour allumer les voyants.
11.1 Utilisation de l'appareil numérique à 3 vitesses
Fig. 21: Bouton de forage à 3 vitesses
- Appuyez ce bouton pour allumer le produit. Le produit fonctionne également à la première vitesse lorsque ce bouton est appuyé. Fig. 21
- Le produit fonctionné à la deuxième vitesse lorsque ce bouton est appuyé. Fig. 21
- Écran de suivi : vous pouvez suivre la vitesse à laquelle le produit fonctionné sur cet écran.Fig. 21
- Le produit fonctionné à la troisième vitesse lorsque ce bouton est appuyé. Fig. 21
- Appuyez ce bouton pour allumer et eteindre la lampe.Fig. 21
- Si vous appuyez sur tous les boutons de fonctionnement du moteur et les maintenance enforcés pendant plus de 2 secondes, vous déclenchez une fonction de minuterie de 15 minutes. Un signal s'affiche au démarrage de la minuterie et le moteur s'arrête automatiquement après 15 minutes.Fig. 21
Périodes de nettoyage des filtres métalliques :
Voudece nettoyer les filtres lorsque le signal « C » apparait à l'écran ou (selon l'utilisation) chaque 2 ou 3 semaines. Pour supprimer le signal « C » après avoir nettoyé et remplace les filtres, appuyez sur le bouton (Det maintenez-le enforcé pendant plus de 3 secondes (lorsque l'appareil est eteint). La lecture « E » s'affiche à l'écran et l'appareil reprend son fonctionnement normal. S'il est nécessaire de faire fonctionner l'appareil avant de supprimer le signal « C », la vitesse active du moteur apparait pendant 1 seconde lorsque vous appuyez sur le bouton (Puis le moteur recommence à tourner.
Le symbole « C » s'affiche après 60 heures de fonctionnement.
12 REMPLACEMENT DES LAMPES
12.1 Remplacement de la lampe halogène
AVERTISSEMENT!
Débranche l'alimentation électrique de la hotte d'aspiration. Laissez d'abord les lampes refroidir car elles peuvent brûler vos mains lorsqu'elles sont encore chaudes.
max 50 W
Cela indique la consommation d'énergie maximale de la lampe. Une lampe de puissance identique doit être utilisée pour le remplacement.
Voir l'étiquette de déclaration dans le produit pour connaître la puissance nominale utilisée.
Utilisez uniquement une lampe halogène auto protectrice de tungstene ou une lampe à halogénure métallique auto protectrice.
Fig. 23: Remplacement de la lampe halogène
Pour remplaçer les lampes halogènes, poussez le support de la lampe vers le bas en le tenant par l'arrière, tournez-le un peu dans le sens antihoraire, et sortez-le par le bas.Fig. 23
12.2 Branchez la lampe d'échange
AVERTISSEMENT!
Débranche l'alimentation électrique de la hotte d'aspiration. Laissez d'abord les lampes refroidir car elles peuvent brûler vos mains lorsqu'elles sont encore chaudes.
max 28 W
Cela indique la consommation d'énergie maximale de la lampe. Une lampe de puissance identique doit être utilisée pour le remplacement.
Fig. 24: Remplacement de la lampe halogène
Voir l'étiquette de déclaration dans le produit pour connaître la puissance nominale utilisée.
Enlevez la cartouche filtrante d'aluminium. Enlevez l'ampoule défaillente et remplacez-la par une nouvelle ayant la meme valeur nominale.Fig.24
13 SERVICE AUTORISÉ
Si I'éclairage ne fonctionne pas:
Défaillances possibles et actions à mener sans appeler le service après-vente :
A) L'appareil ne fonctionne pas du tout:
Si les performances de l'appareil sont faibles ou s'il émet des bruits forts pendant le fonctionnement :
Assurez-vous que l'appareil est branché et que les fusibles sont pas défectueux.
Vérifiez les ampoules. Assurez-vous de débrancher l'appareil tout en effectuant cette vérification. Serrez les lampes s'ils sont lâches. Remplacez-les si elles ne fonctionnent toujours pas.
Vérifiez si l'appareil est branché ou si la fiche est placee correctement dans la prise.
Vérifiez que le disjoncteur de l'appareil et le briseur principal de votre maison.
L'appareil a-t-il un diamètre de conduit suffisant? (min.120mm).
Les filtres en métal sont-ils propres? Vérifiez.
Si vous utilisez une hotte d'aspiration sans conduit, soyez sur que les filtres à charbon ne sont pas de plus de 6 mois.
Assurez-vous que votre cuisine est suffisamment ventilée pour assurer flux d'air. Si vous n'étés toujours pas satisfait de la performance de votre apparéil, contactez le service autorisé.
Problèmes et solutions
| Description d'erreur Origine Remède | ||
| Le produit ne fonctionne pas | Vérifiez les branchements électriques. | La tension de secteur doit être de 220 - 240 V et le produit doit être branché à une prise de mise à la terre. |
| Les lampes d'éclairage ne fonctionnent pas. | Vérifiez les branchements électriques. | La tension de secteur doit être de 220 - 240 V et le produit doit être branché à une prise de mise à la terre. |
| Les lampes d'éclairage ne fonctionnent pas. | Vérifiez le commutaeur de la lampe. | Assurez-vous que le commutateur de la lampe est à la position « on » (marche). |
| La lampe d'éclairage ne fonctionne pas | Vérifiez les lampes. Les lampes de l'appareil ne doivent partager aucun défaut. | |
| L'entrée d'air du produit est faible | Vérifiez le filtrte en alumi-nium | La cartouche filtrante en aluminium doit être lavée au moins une fois par mois sous des conditions nor-males. |
| L'entrée d'air du produit est faible | Vérifiez le conduit d'évacuation d'air. | Le conduit d'évacuation d'air doit être ouverte. |
| L'entrée d'air du produit est faible | Vérifiez le filtrte à charbon | Pour les-appareils qui utilisent des filtres à charbon, remplacez le filtrte à charbon une fois tous les 3 mois dans des conditions normales. |
| Ne décharge par l'air (installation sans conduit) | Vérifiez le filtré en alu-minium | La cartouche filtrante en aluminium doit être lavée au moins une fois par mois sous des conditions norma-les. |
| Ne décharge par l'air (installation sans conduit) | Vérifiez le filtré à charbon | Pour les-appareils qui utilisent des filtres à charbon, remplacez le filtré à charbon une fois tous les 3 mois dans des conditions normales. |
14 GRAPHIQUE TECHNIQUE
Tension d'alimentation 220 - 240 V 50Hz
Classe d'iso1ation du moteur F
Classe d'iso1ation CLASSE I
Ce produit est conforme à la directive 2004/108/CE relative à la compatibilité electromagnétique et à la directive basse tension (DBT) 2006/95/CE.
Ce produit est conforme à la directive Déchets d'équipements électriques et électroniques (DEEE).
