MODE D'EMPLOI GRH 3470 Güde
Traduction du mode d'emploi d'origine Cric rouleur
FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service

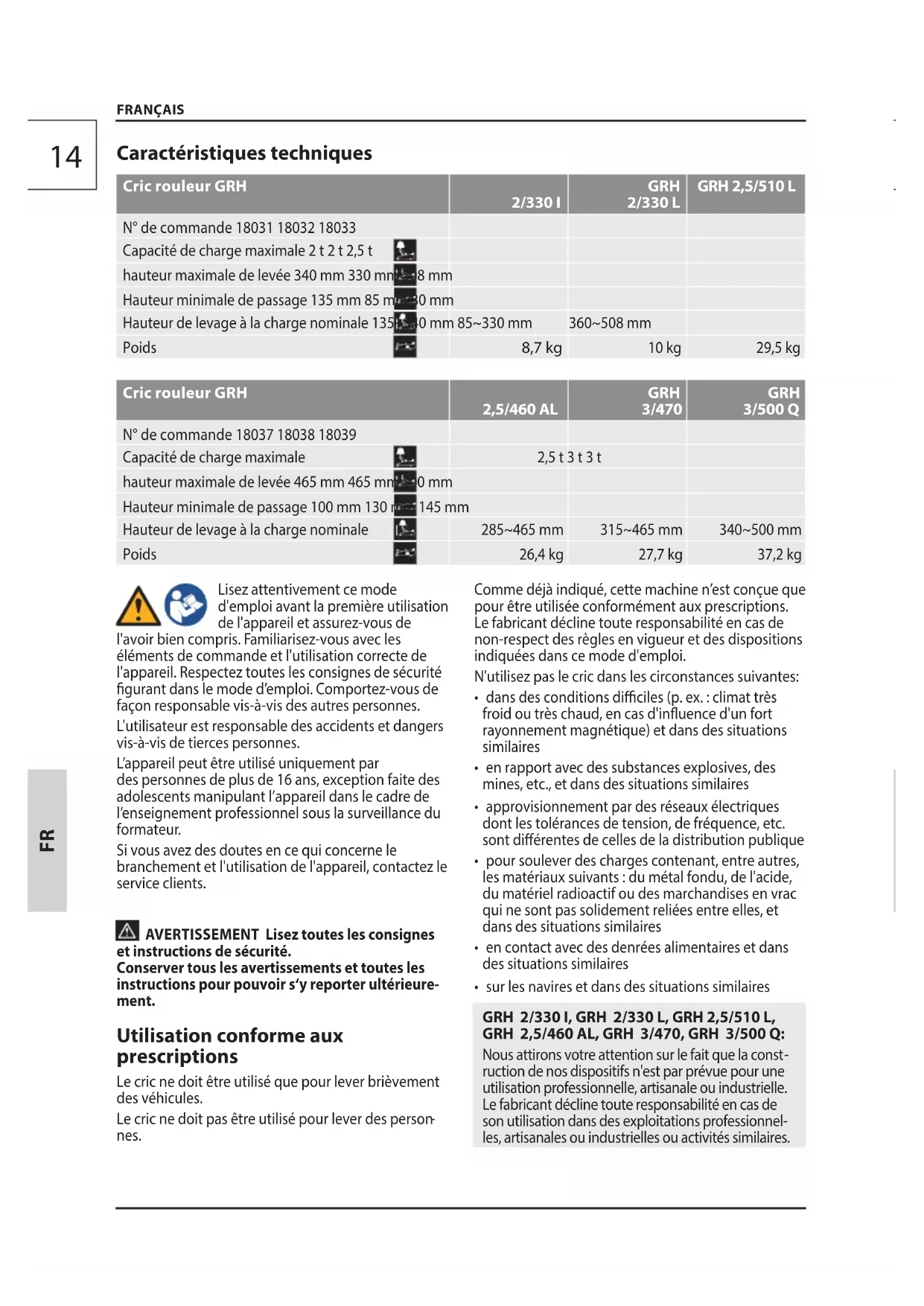

| Cric rouleur GRH | 2/330 l | GRH 2/330 L | GRH 2,5/510 L |
| N° de commande 18031 18032 18033 | |||
| Capacité de charge maximale 2 t 2 t 2,5 t | |||
| hauteur maximale de levée 340 mm 330 mm | 8 mm | ||
| Hauteur minimale de passage 135 mm 85 mm | 30 mm | ||
| Hauteur de levage à la charge nominale 135~340 mm | 85~330 mm | 360~508 mm | |
| Poids | 8,7 kg | 10 kg | 29,5 kg |
| Cric rouleur GRH | 2,5/460 AL | GRH3/470 | GRH3/500 Q |
| N° de commande 18037 18038 18039 | |||
| Capacité de charge maximale | 2,5 t 3 t 3 t | ||
| hauteur maximal de levée 465 mm 465 mm 10 mm | |||
| Hauteur minimale de passage 100 mm 130 mm 145 mm | |||
| Hauteur de levage à la charge nominale | 285~465 mm | 315~465 mm | 340~500 mm |
| Poids | 26,4 kg | 27,7 kg | 37,2 kg |
Lisez attentivement ce mode d'emploi avant la première utilisation de l'appareil et assurez-vous de
I'avoir bien compris. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez-vous de façon responsable vis-à-vis des autres personnes.
L'utilisateur est responsable des accidents et dangers vis-à-vis de hierces personnes.
L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.
Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.
AVERTISSEMENT Lisez toutes les consignes, constructions de sécurité.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Utilisation conforme aux prescriptions
Le cric ne doit être utilisé que pour lever brievement des vehicules.
Le cric ne doit pas etre utiliser pour lever des personnes.
Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions. Le fabricant décline toute responsabilité en cas de non-respect des règles en vigueur et des dispositions indiquées dans ce mode d'emploi.
N'utilizez pas le cric dans les circonstances suivantes:
- dans des conditions difficiles (p. ex.: climat très froid ou très chaud, en cas d'influence d'un fort rayonnement magnétique) et dans des situations similaires
- en rapport avec des substances explosives, des mines, etc., et dans des situations similaires
- approvisionnement par des reseaux électriques dont les tolérances de tension, de fréquence, etc. sont différentes de celles de la distribution publique
- pourSoulever des charges contenant,entre autres, les materiaux suivants: du metal fondu, de l'acide, du matériel radioactif ou des marchandises en vrac qui ne sont pas solidement reliées entre elles, et dans des situations similaires
- en contact avec des denrées alimentaires et dans des situations similaires
- sur les navires et dans des situations similaires
Nous attirons votre attention sur le fait que la construction de nos disposits n'est par prévue pour une utilisation professionnelle,artisanale ou industrielle. Le fabricant decline toute responsabilité en cas de son utilisation dans des exploitations professionnelles,artisanales ou industrielles ou activités similaires.
Consignes de sécurité pour crics rouleurs
Il est interd it d'utiliser l'appareil si les dispositifs de protection sont defectueux ou endommages. Remplacez les pieces uses ou endommagées.
Avant la mise en service:
Assurez-vous toujours du bon fonctionnement du cric avant de l'utiliser; assurez-vous, en particulier, qu'il n'y a pas de fuite d'huile hydraulique et que toutes les vis et valves sont correctement serrées. Nettoyez soignement l'huile repandue. Faites éliminer l'huile hydraulique de manière respectue de l'environnement. Demandez à un atelier de réparation de se charger de l'élimination ou contactez le point de collecte des substances nocives le plus proche de chez vous.
Gardez Your poste de travail nettoyé et en ordre. Des postes et d'établis de travail désordonnés augmentent le danger d'accidents et de lésions.
La barre de levage ou le cric lui-même peut représenter un risque de trébuchement.
Maintenir les enfants et les personnes presents à l'ecart pendant l'utilisation de l'outil.
Les distractions peuvent vous faire perdre le contrôle de l'outil.
Évitez les postures anormales du corps. Adoptez une posture stable et maintenez toujours l'équilibre.
Ne chargez jamais le cric au-delà de la capacité de levage indiquée.
Lors de la levée d'une charge, posez toujours le cric sur une surface solide, rigide et droite.
Contrôlez avant de lever la charge si la vis de purgege est solidement vissee.
Si I'effort requis est supérieur à 400 N, utilisez l'appareil avec l'aide d'une personne supplémentaire.
Avant de lever un vehicule, il est nécessaire de protégger suffisamment ce dernier contre le bascurement.
Fixez le cric au vehicule seulement aux endroits designés par le fabricant.
Observe le cric et la charge durant tous les mouvements afin de pouvoir réagir à temps en cas de problème.
Danger de blessures
Il est strictement interdit de demeurer sous une charge levée.
Ne travailliez jamais sous la charge levée, seulement soutenue par le cric. En plus, il est nécessaire de bloquer/soutenir la charge levée par des supports indépendants, tels que chevalets.
Le travail sur et au-dessous des vehicules levés est autorisé seulement lorsque ces derniers sont suffisamment soutenus et protégés contre le basclement et le glissement.
Veillez à ce que personne ne s'appuie contre le vehicule levé ou la charge levée.
Ne déplacez jamais la charge à l'aide du cric. Le fait de bouger la charge levée peut engendrer l'endommagement et la défaillance du cric.
Faites réparer votre machine uniquement par un personnel spécialisé qualifié utilisant uniquement des pieces détaches d'origine. Ainsi, la sécurité de l'appareil sera conservée.
Veillez à ce que les plaques indicatrices restent en bon état, comme elles l'étaient originellement.
Si le cric ne s'abaisse plus comme il le devrait, sécurissez imperativement le vehicule avec des chandelieres pour qu'il ne s'abaisse pas involontairement.
Procurez-vous un autre cric pourSoulever le vehicule afin de pouvoir-retirer en toute sécuritéle cric defectueux.Faites appel à des professionnels en cas de doute.
Les outils non utilisés doivent être conservés dans un endroit sec, possiblement en haut, hors de la portée des enfants ou dans un endroit non accessible.
GRH 10/560 HD: Utilisez les dispositifs de levage appropriés lors du transport. Le poids doit être équilibré.
Risques résiduels
Malgré l'utilisation correcte et le respect de toutes les règles de sécurité, des risques résiduels peuvent subsister.
Risque de broyer les jambes lors de la descente des charges. Lors de la descente du cric, ne mettez jamais les mains et ou le corps au-dessous du bras de levage..
Conduite en cas d'urgence
Effectuez les premiers gestes de secours et appelezrapidementlespremierssecours.Protegez le blessed'autres blessures et calmez-le.Si vous appelez les secours, fournissez les renseignements suivants:1.Lieu d'accident,2.Type d'accident,3. Nombrede blesses,4.Type de blessure
Symboles
Avertissement! / Attention!
AVERTISSEMENT - Pour réduire le risque de blessures, lisez la notice d'utilisation.
Portez des gants de protection!
Portez des chaussures de sécurité avec renfort en acier.
Ne chargez jamais le cric au-delà de la capacité de levage indiquée.
Il est interdit de monter sur l'appareil et de I'utiliser pour rouler.
Les protégér contre l'humidité.
Ne pas exposer la machine à la pluie.
Défense de fumer, feu ouvert interdit.
Avertissement - risque de trèbuchement.
Les personnes situées aux alentours doivent respecter une distance de sécurité de l'appareil (min. 5m)
Avertissement - blessure des mains/contusions
Symbole CE
Entretien
N'effectuez aucune modification de l'appareil. Les modifications sont considérées comme étant non conformes et peuvent conduire à des blessures et à des dommages.
Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectuels uniquement par un personnel qualifié/agréé.
Utilisez uniquement des accessoires et des pieces de rechange d'origine.
Seul un apparéil régulérique entretenu et réparé peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures.
Ne nettoyez pas l'appareil et sec composants à l'aide de solvants et de liquides inflammables ou toxiques. Utilisez uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.
Traitez toutes les pieces mobiles avec une huile ecologique.
En cas de besoin, vous trouvez la liste des pieces détachées sur les pages web www.guide.com.
Elimination
Déposez les appareils défectueux et / ou destinés à l'élimination au centre de ramassage correspondant. Éliminer l'huile usagée en respectant les impératifs écologiques.
Garantie
La durée de la garantie est de 12 mois en cas d'utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.
La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.
La garantie n'inclut pas une utilisation non-conformete telle que surcharge de l'appareil, utilisation de la force, dommage par intervention étrangère ou objets étrangers. Le non-respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.
Informations importantes pour le client.
Nous vous informons que l'appareil doit être returné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement tout dommage inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assure.
Service
Vous avez des questions techniques? Une réclamation? Vous avez besoin de pieces détaches ou d'un mode d'emploi? Nous vous aidonsrapidement et sans paperasserie inutilé par l'intémidaire de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoin du numéro de série, du numéro de produit et de l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 7904/700-51999
E-Mail: support@ts.guide.com
Dati tecnici
Traduction de la déclaration de conformité CE
Nous déclarons par la présente, que les apparciels indiqués ci-dessus répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiene des directives CE. Toute modification de l'appareil non autorisée entraine la perte de validité de la presente déclaration.
