Type de produit	Machine à laver
Marque	Asko
Modèle	HI1152W
Capacité de lavage	11 kg
Classe énergétique	A+++
Vitesse d'essorage maximale	1600 tr/min
Dimensions (H x L x P)	850 x 600 x 650 mm
Poids	90 kg
Alimentation	230 V, 50 Hz
Puissance	2000 W
Niveau sonore (lavage)	52 dB
Niveau sonore (essorage)	76 dB
Fonctions principales	Départ différé, Sécurité enfants, Affichage digital, Programme rapide
Entretien et nettoyage	Nettoyage régulier du filtre, du bac à lessive et du joint de porte
Sécurité	Dispositif anti-basculement pour superposition, verrouillage enfants
Pièces détachées et réparabilité	Filtre, courroie, pompe, carte électronique disponibles
Informations générales	Fabriqué par Asko Appliances (Suède), possibilité de superposition avec sèche-linge

FOIRE AUX QUESTIONS - HI1152W ASKO

Quelle est la capacité de lavage du Asko HI1152W ?

La capacité de lavage est de 11 kg, adaptée aux grandes familles.

Comment installer le dispositif anti-basculement pour superposition ?

Suivez les instructions page 35-52 : fixez les supports sur la laveuse et la sécheuse, puis vissez la partie inférieure du dispositif avec les vis retirées du lave-linge.

Puis-je poser un sèche-linge Asko sur ce lave-linge ?

Oui, avec le kit de superposition adapté. Utilisez les entretoises fournies et le dispositif anti-basculement.

Comment nettoyer le filtre de la machine ?

Ouvrez le volet en bas à droite, tournez le filtre et retirez-le. Nettoyez sous l'eau courante et replacez.

Que faire si la machine affiche un code d'erreur ?

Consultez la notice pour la signification. Les codes courants : E01 (problème de vidange), E02 (surcharge). Réinitialisez en débranchant 5 minutes.

Quelle est la classe énergétique du Asko HI1152W ?

La classe énergétique est A+++, très économique en électricité.

Comment régler la planche à repasser intégrée ?

Ouvrez le tiroir, dépliez la planche, réglez la course des glissières en desserrant les boulons des butées (A). Verrouillez les goupilles plastiques (B).

Puis-je utiliser une jeannette avec ce lave-linge ?

Oui, fixez le support sur le côté de la planche à repasser, puis insérez les barres de la jeannette.

Quel est le niveau sonore en essorage ?

Le niveau sonore en essorage est de 76 dB, similaire à une conversation normale.

Comment déverrouiller la sécurité enfants ?

Appuyez simultanément sur les touches 'Départ différé' et 'Essorage' pendant 3 secondes jusqu'à ce que le symbole disparaisse.

MODE D'EMPLOI HI1152W ASKO

Instructions de montage et de fraisage de porte intégrée

HCTpykCIN NO yCTaHOBKe n 3eHKOBKe BCTPOeHHOn ABepUbl.

Mode d'emploi du kit de montage mural

Pour installer le Hidden Helper® comme illustré ci- contre, utiliser des accessoires anti-basculement sur la laveuse et la séchue. Vous les trouvez chez votre distributeur.

Contenu du kit:

I gabarit en papier 6 vis
6 chevilles
2 accessoires anti-basculement

KOMIIAEKT INHCTPYKLINI NO HACTEHOMY MOHTAXY YCTPOICTBA

IpyyctaHOBKe Hidden Helper, kak yka3aHo Ha pncyHke, HeobxOaMIO NcnoAb3oBaTb yCTpoiCTBa, npenrTCTByIOUne OpOKnAdbAHuO CTnpaBHO n cyuMbHO MaunH. Vx MoKHO 3aKa3aTb y MeCTHO dAepa.

Kpome 3TOrO KOMnAekTa B noCTaBky BXoAHT: ByMaXHbI W6AoH - I wT.

BnHT-6wT.

3aayu-6T.

YcTpoIcTbA, npenrTCTByIOUne OnpOKnDbIBaHHIO - 2 wT.

Ce produit contient des produits chimiques reconnus par l'etat de la Californie comme causant le cancer ou des troubles reproductifs.

• Toute intervention d'entretien et de réparation en rapport avec la sécurité et le fonctionnement de l'appareil doit être effectuee par un technicien agree.
  Le remplacement du cordon d'alimentation electrique doit etre confie a un personnel qualifie.
• Cet appeareil ne doit pas etre utilise par des personnes (y compris des enfants) aux capacités physiques, sensorieles ou mentales réduites, ou ne possedant pas l'expérience et les connaissances nécessaires, a moins quelles ne bénéficient de la surveillance ou des conseils d'une personne responsable de leur sécurité.
  Surveiller les enfants en bas âge pour s'assurer qu'ils ne jouent pas avec la machine.

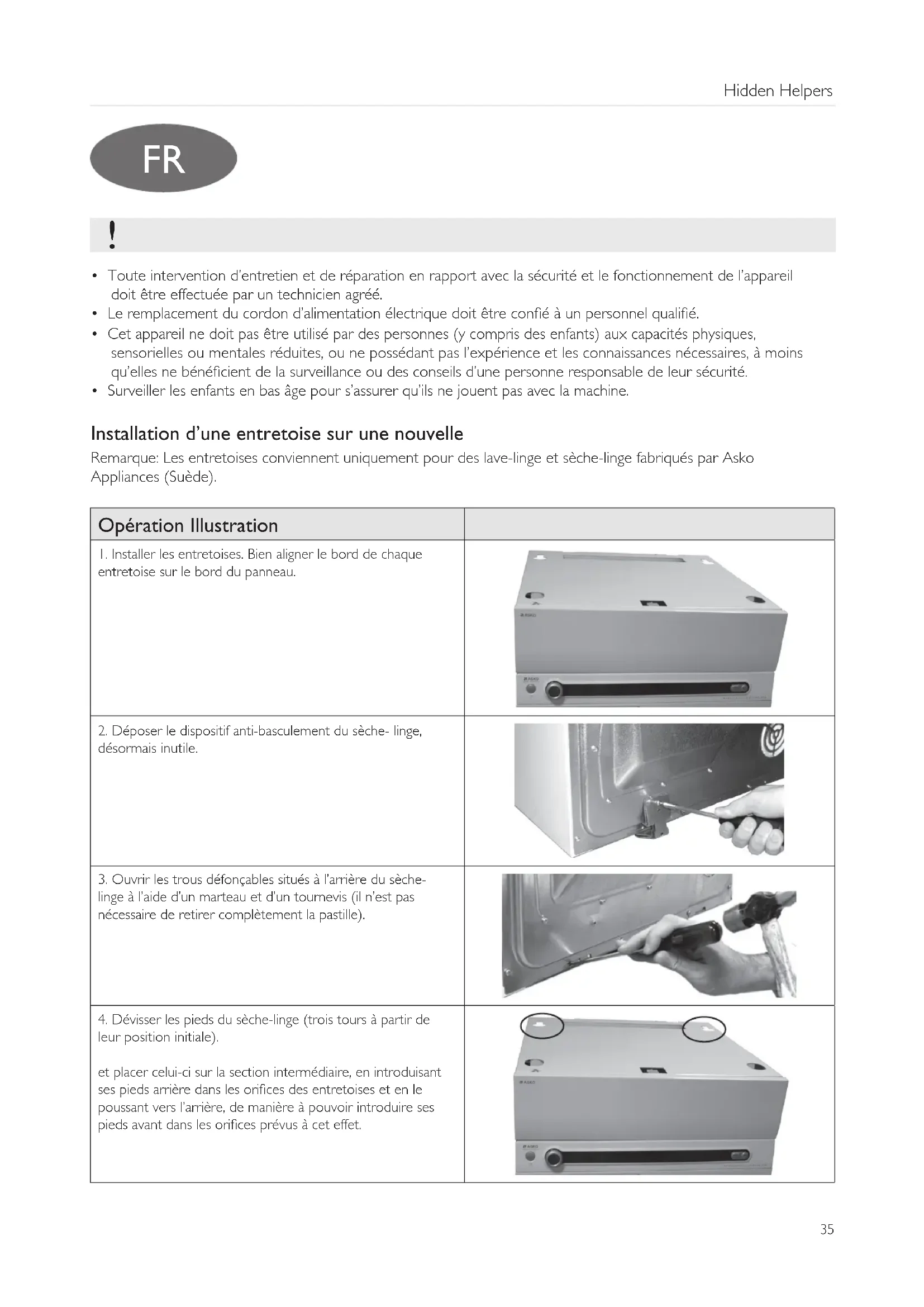

Installation d'une entreprises sur une nouvelle

Remarque: Les entreprises conviennent uniquement pour des lave-linge et sèche-linge fabriqués par Asko Appliances (Suède).

Opération Illustration
1. Installer les entreprises. Bien aligner le bord de chaque entreprise sur le bord du panneau.
2. Déposer le dispositif anti-basculément du sèche- linge, désormais inutil.
3. Ouvrir les trous défonçables situés à l'arrête du sèche- linge à l'aide d'un marteau et d'un tournevis (il n'est pas nécessaire de retarder complètement la pastille).
4. Dévisser les pieds du sèche-linge (trois tours à partir de leur position initiale). et placer celui-ci sur la section intermédiaire, en introduisant ses pieds arrêté dans les orifices des entreprises et en le poussant vers l'arrête, de manière à pouvoir introduire ses pieds avant dans les orifices prévus à cet effet.
5. Si le sèche-linge est équipé de pieds en métal, fixez les supports droit et.gauche avec deux boulons chacun afin d'empêcher le sèche-linge de se renverser; (utilisez les boulons ci-inclus).
6. Enlever les deux vis extérieures situées à l'arière du lave-linge, dont les trous vont servir à la fixation du dispositif anti-basculement.
7.A. Installation superposée. Fixer le dispositif antibasculement sur la laveuse et la sècheuse. Enforcer la partie supérieure du dispositif dans la sècheuse jusqu'à ce qu'il se bloque en place. Fixer la partie inférieure du dispositif à l'aide des vis précédemment retirees de la laveuse (A).Lorsque les machines sont installées contre un mur, faire passer le cable de la sècheuse dans la découpe de la section intermédiaire (B).
7.B. Installation sur une laveuse ou une sècheuse. Fixer le dispositif antibasculement comme illustré, à l'aide des vis précédent retirees de la laveuse (A).
AttentionS'assurer que les bords des entreprises sont bien alignés sur les bords du lave-linge et du sèche-linge avant de visser le dispositif anti-basculement.

Installation de l'entretoise sur des machines déjà

Remarque: Les entreprises conviennent uniquement pour des lave-linge et sèche-linge fabriqués par Asko.

Opération Illustration
1. Déposer le dispositif anti-basculement, désormais inutil. Poser le sèche-linge au sol.
2. Installer les entretоises sur le lave-linge. Bien aligner le bord de chaque entretoise sur le bord du panneau.
3. Dévisser les pieds du sèche-linge (trois tours à partir de leur position initiale). et placer celui-ci sur la section intermédiaire, en introduisant ses pieds arrêté dans les orifices des entretoises et en le poussant vers l'arrêt, de manière à pouvoir introduire ses pieds avant dans les orifices prévus à cet effet.
4.A Installation superposée. Fixer le dispositif anti-basculement foumi sur le lave-linge et le sèche-linge. Sa partie supérieure doit être solidement emboitée dans le sèche-linge. Assujettir la partie inférieure du dispositif à l'aide des deux vis précédemment retireées du lave-linge (A). En cas de placement des machines contre un mur, le cordon d'alimentation du sèche-linge doit passer dans l'ouverture de l'entretoise (B).
4.B Installation sur une laveuse ou une sécheuse. Fixer le dispositif antibasculement comme illustré, à l'aide des vis précédent retireées de la laveuse (A).
Attention S'assurer que les bords des entretoises sont bien alignés sur les bords du lave-linge et du sèche-linge avant de visser le dispositif anti-basculement.

Réglage de la planche à repasser

Opération Illustration
1. Appuyer sur la trappe pour l'ouvrir.
2. Ouvrir le tiroir à fond à l'aide de la poignée. Déplier la planche à repasser.
3. La stabilité de la planche à repasser dépend de la position de son bord arrêté, qui doit être en appui sur le sèche-linge en position verrouillée.
4. La planche à repasser est régiable. Repousser doucement les deux pieces d'arrêt latérales en plastique et déposer la planche.
5. Régler la course des glissières en dessrant les boulons des deux butées (A). S'assurer que les goupilles plastiques sont verrouillées (B).Remettre la planche en place.Une jeannette est proposée en option.

Installation de la jeannette (accessoire)

Opération Illustration
1. Fixer le support du côté droit ou gauche de la planche à repasser à l'aide des deux vis.
2. Déplier les barres de la jeannette et les introduire dans le support.
3. Dépose de la jeannette : • la tirer vers le haut, puis vers l'extérieur. • La jeannette se range sous la planche à repasser.

RU

• PemOH T O npaun Texnueckoro 06cayxmbHna,Cb3aHHbIe C TexnKO 6e3oNaCHCTN XapaKTePNCkAMMaUNHbI,doXHBi BbINOHAHTBCa KbaAIOuPOBaHHbIM CneuaAANTOM.
  3aMeHy NOBpeKdEHHORo CeTeBOrO Ka6eAa OAnKeH BbIIOAHrTb ToAkbKO KBaAaNlUPOBaHHbJ 3AEKTPIK.
• AaHbI np6Op He npEaHa3HaueH AIA NcnoA3OBaHn AeTbMn IAM AIOBm C fN3NuEcKIMN, CEHCOPHBIMN YMCtBeHHbIMn HeOCTaTKaMn, IAN AIOBmC HeOCTaTOyHbIM ONbITOM IAN 3HaHnRM 6e3 NOCTOPOHHeI NOMUIN IAN 6e3 npNCMTpa Anu, OTBeTCTBeHHOro 3a INx 6e3ONaCHOCTb.
  AeTN OAOKHbI HaXoAnTbcra NOD pncmOTpom B3pocabix,TO6bl OHn He nrrpaann C npnbopom.

YcTaHOBka pacnOpKn Ha HObIx MaunHax

PnmeHne: Pacnpkn dOAnKbI NCIOAB3OBaTbCRA TOAko CO CTnpaAbHbIMMaUNHaMn N CyUINbHbIMMaUNHa-MN npOnBDOCTBa Asko Appliances, UBeu.
