Tipo de producto	Lavadora
Marca	Asko
Modelo	HI1152W
Capacidad de lavado	11 kg
Clase energética	A+++
Velocidad de centrifugado máxima	1600 rpm
Dimensiones (Al x An x Pr)	850 x 600 x 650 mm
Peso	90 kg
Alimentación	230 V, 50 Hz
Potencia	2000 W
Nivel sonoro (lavado)	52 dB
Nivel sonoro (centrifugado)	76 dB
Funciones principales	Inicio diferido, Seguridad infantil, Pantalla digital, Programa rápido
Mantenimiento y limpieza	Limpieza regular del filtro, del cajetín de detergente y de la junta de la puerta
Seguridad	Dispositivo antivuelco para apilamiento, bloqueo infantil
Piezas de repuesto y reparabilidad	Filtro, correa, bomba, placa electrónica disponibles
Información general	Fabricado por Asko Appliances (Suecia), posibilidad de apilamiento con secadora

Preguntas frecuentes - HI1152W ASKO

¿Cuál es la capacidad de lavado del Asko HI1152W?

La capacidad de lavado es de 11 kg, adecuada para familias grandes.

¿Cómo instalar el dispositivo antivuelco para apilamiento?

Siga las instrucciones páginas 35-52: fije los soportes en la lavadora y la secadora, luego atornille la parte inferior del dispositivo con los tornillos retirados de la lavadora.

¿Puedo colocar una secadora Asko sobre esta lavadora?

Sí, con el kit de apilamiento adecuado. Utilice los espaciadores suministrados y el dispositivo antivuelco.

¿Cómo limpiar el filtro de la máquina?

Abra la trampilla en la parte inferior derecha, gire el filtro y retírelo. Limpie bajo agua corriente y vuelva a colocarlo.

¿Qué hacer si la máquina muestra un código de error?

Consulte el manual para el significado. Los códigos comunes: E01 (problema de drenaje), E02 (sobrecarga). Reinicie desconectando 5 minutos.

¿Cuál es la clase energética del Asko HI1152W?

La clase energética es A+++, muy económica en electricidad.

¿Cómo ajustar la tabla de planchar integrada?

Abra el cajón, despliegue la tabla, ajuste el recorrido de las guías aflojando los pernos de los topes (A). Bloquee las clavijas de plástico (B).

¿Puedo usar un tendedero con esta lavadora?

Sí, fije el soporte en el costado de la tabla de planchar, luego inserte las barras del tendedero.

¿Cuál es el nivel sonoro en centrifugado?

El nivel sonoro en centrifugado es de 76 dB, similar a una conversación normal.

¿Cómo desbloquear la seguridad infantil?

Presione simultáneamente las teclas 'Inicio diferido' y 'Centrifugado' durante 3 segundos hasta que desaparezca el símbolo.

MANUAL DE USUARIO HI1152W ASKO

Instruetiones de operación

Mode d'emploi

HCTpyKzno 3KcnyaTaun

Instrucciones de instalacion y abocardado de la puerta integra.

Instrucciones del juego de instalacion de laquina en la pared

Para instalar Hidden Helper® como se muestra en laImagen, deben utilizar protectores de inclinacion en la lavadora y secadora. Puede pedirselos al distribuidor local.

En el juego encontrará: I plantilla de papel
6 tomatoes
6 tornillos
2 protectores de inclinación

Las reparaciones y tareas de mantenimiento relacionadas con la seguridad o el despeño deben ser realizadas por un especialista autorizzato.
- Sólo un profesjional calificado debe sustituir los cables dañados.
- No permitted use laquinaaculara persona de cualquieridad con discapacidad fisica, sensorial o mental, o falta de experiencia o conocimientos, a menos que lo haga bajo la supervisión o por instruccionesesionas de un responsable de su seguridad.
Vigile que los niños no juguen con laquina.

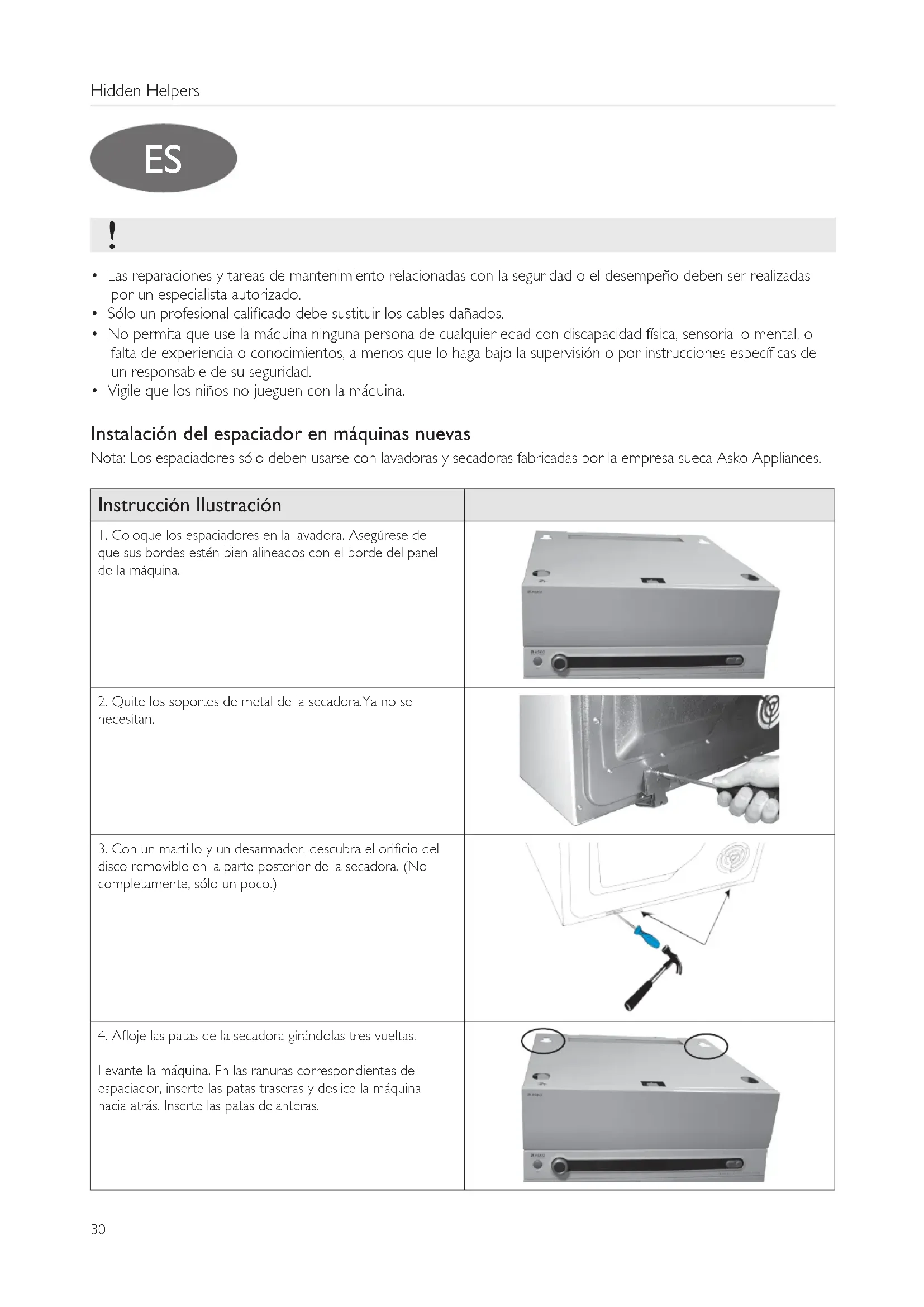

Instalación del espaciador en máquinas新品as

Note: Los espaciadores solo deben usarse con lavadoras y secadoras fabricadas por laEmpresa sueca Asko Appliances.

Instruccion Ilustracion
1. Coloque los espaciadores en la lavadora. Asegürese de que sus cordes estén bien alineados con el borde del panel de laquina.
2. Quite los soportes de metal de la secadora.Ya no se necesitan.
3. Con un martillo y un desamador, descubra el orificio del disco removable en la parte posterior de la secadora. (No completeness, solo un poco.)
4. Afloje las patas de la secadora girángolas tres vueltas. Levante laquina. En las ranuras correspondientes del espaciador, inserte las patas traseras y deslice laquina hacía atras. Inserte las patas delanteras.
Instrucción Ilustración
5. En las secadoras provistas de pies metálicos fije, por medio de dos tornillos adjuntos, el soporte izquierdo y derecho a la pieza escondida para evaporar el volqueo del aparato.
6. Para colocar los soportes de metal, primero quite los dos tornillos exteriores de la parte posterior de la lavadora.
7.A. Instalación apilada. Monte el dispositivo antivuelco suministrado en la lavadora y la secadora. Empujé el dispositivo antivuelco contra la secadora hasta que enganche en su situ. Fije la parte inferior con los tornillos previamente retirados de la lavadora (A).Si colocá las máquinas contra la pared, pase el cable de la secadora por la abertura de la sección central (B).
7.B. Instalación en lavadora o secadora. Monte los dispositivos antivuelco suministrados como se muestra.Fijelos con los tornillos previamente retirados de la lavadora (A).
Nota:Antes de atornillar los soportes de metal, asegúrese de que los cordes de los espaciadores estén bien alineados con los de la lavadora y la secadora.

Instalación del espaciador en migunas apiladas

Note: Los espaciadores sólo deben usarse con lavadoras y secadores fabricadas por laEmpresa sueca Asko Appliances.

Instrucción Ilustración
1. Quite los soportes de metal, ya no se necesitan. Baje la secadora.
2. Coloque los espaciadores. Asegürese de que sus cordes estén bien alineados con el borde del panel de laquina.
3. Afloje las patas de la secadora girángolas tres vueltas.Levante laquina. En las ranuras correspondientes del espaciador, inserte las patas traseras y deslice la secadoraHCIa進一步. Inserte las patas delanteras.
4.A. Instalación apilada.Coloque los soportes de metal en la lavadora y la secadora.Empujelos con fuerza contra la secadora en la parte superior.Asegürelos en la parte inferior con los dos tornillos que quito de la lavadora (A).Si está instalando las cuales directamente contra la pared, el cable de la secadora debe pasado por la ranura del espaciador (B).
4.B. Instalación en lavadora o secadora. Monte los dispositivos antivuelco suministrados como se muestra.Fijelos con los tornillos previamente retirados de la lavadora (A).
Nota:Antes de atornillar los soportes de metal, asegürese de que los cordes de los espaciadores estén bien alineados con los de la lavadora y la secadora.

Ajuste de la tabla de planchar

Instrucción Ilustración
1. Presione la puerta para que se abra.
2. Tire de la manija paraAbrirla Completely. Pliegue la tabla de planchar.
3. Para fiarla en su lugar,es importante que oprima con fuerza el borde posterior contra la secadora cuando se encuentre en la posición de bloqueo.
4. Puede ajustar la tabla si es necasario. Con un desarmador,doble cuidadosamente los dos seguros de plástico (uno a cada lado).Jale la tabla de planchar.
5. Ajuste la longitude extensiondando vuelta a los tornillos de los dos topes A (uno en cada lado).Verifique que los dos pasadores de plástico estén bloqueados(B). Coloque en su lugar la tabla de planchar. Un accesorio de la tabla es un brazo para mangas.

Instalacion del brazo para mangas (accesorio)

Instrucción Ilustración
1. Ya sea en eluito derecho o el izquierdo de la tabla de planchar, con los dos tumillos instale el soporte incluido.
2. Despiegue la barras del brazo para mangas e insertelas en el soporte.
3. Si desea qitar este brazo: • Empujelo hacía arriba y sáquelo. • Guárdelo debajo de la tabla de planchar.
