Type de produit	Sèche-linge à condensation (électrique)
Marque	Maytag
Modèle	W10869845
Capacité de séchage	7 kg (15.4 lb)
Dimensions (H x L x P)	76 cm x 68 cm x 71 cm
Poids net	45 kg
Alimentation électrique	240 V, 30 A, 60 Hz
Programmes de séchage	Automatique, minuté, normal, délicat, repassage facile, linge de lit
Fonctions spéciales	Capteur d'humidité, vapeur rafraîchissante, anti-froissage, départ différé
Système de séchage	Tambour en acier inoxydable, rotation réversible
Niveau sonore	65 dB (A) environ
Entretien	Nettoyer le filtre à peluches après chaque cycle, vide-poches régulier
Nettoyage du condenseur	Autonettoyant (selon modèle) ou manuel toutes les 10 utilisations
Sécurité	Verrouillage enfant, arrêt automatique en cas de surchauffe, détection de blocage
Pièces détachées	Filtre à peluches (W10869845-1), courroie (WPW10317758), kit d'empilage (W10869845-KIT)
Réparabilité	Indice de réparabilité: 7.5/10 (estimé)
Options de montage	Empilable avec kit, installation sur socle ou côte à côte
Consommation énergétique	590 kWh/an environ (cycle standard)

FOIRE AUX QUESTIONS - W10869845 MAYTAG

Comment nettoyer le filtre à peluches du sèche-linge Maytag W10869845 ?

Retirez le filtre situé en haut de la porte ou dans la zone du tambour. Ouvrez-le et retirez les peluches à la main ou avec un aspirateur. Rincez à l'eau savonneuse si nécessaire, séchez complètement avant de remettre en place. Un filtre obstrué réduit l'efficacité et peut provoquer une surchauffe.

Que faire si mon sèche-linge ne chauffe plus ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, prise). Assurez-vous que le filtre à peluches est propre. Si le problème persiste, le thermostat ou la résistance chauffante peuvent être défectueux. Consultez la notice pour les tests de continuité ou contactez un professionnel.

Comment installer le kit d'empilage pour ce modèle ?

Le kit d'empilage (réf. W10869845-KIT) permet de placer le sèche-linge au-dessus de la laveuse. Suivez les instructions fournies: retirez les pieds du sèche-linge, installez les supports de couplage, fixez les brides et vis. Assurez-vous que l'ensemble est stable et de niveau. Voir la section 'INSTRUCTIONS D'INSTALLATION' de la notice.

Pourquoi le sèche-linge s'arrête-t-il avant la fin du cycle ?

Causes possibles: surcharge de linge, filtre à peluches obstrué, évacuation d'air bloquée, ou problème de capteur d'humidité. Réduisez la charge, nettoyez le filtre, vérifiez le conduit d'évacuation. Si le problème continue, un composant interne peut être défaillant.

Comment résoudre les codes d'erreur sur l'afficheur ?

Consultez la section 'Dépannage' de la notice. Les codes courants: PF (coupure de courant) - réinitialisez le cycle; F1 ou F2 (problème de capteur) - débranchez 1 minute et rebranchez; E1 (erreur de communication) - vérifiez les connexions. Si le code persiste, contactez le service technique.

Puis-je utiliser des feuilles assouplissantes avec ce sèche-linge ?

Oui, vous pouvez utiliser des feuilles assouplissantes, mais évitez d'en mettre trop. Placez-en une seule au début du cycle. Un excès peut obstruer le filtre et réduire l'efficacité. Pour les modèles avec capteur d'humidité, l'utilisation de feuilles peut affecter la précision du séchage.

Comment niveler le sèche-linge pour éviter les vibrations ?

Placez un niveau à bulle sur le dessus du sèche-linge. Ajustez les pieds en les tournant dans le sens horaire pour abaisser, anti-horaire pour monter. Utilisez une clé à molette pour les pieds avant. Vérifiez que l'appareil ne bascule pas. Un mauvais nivellement peut causer du bruit et des déplacements.

Quels sont les principaux cycles de séchage disponibles ?

Ce modèle propose des cycles: Automatique (capteur), Minuté (température réglable), Normal (coton), Délicat (synthétiques), Repassage facile (réduction des faux plis), Linge de lit, Vapeur (rafraîchit et défroisse). Consultez le panneau de commande pour les options.

Comment entretenir la courroie d'entraînement du tambour ?

La courroie ne nécessite pas d'entretien régulier, mais si le tambour ne tourne pas ou fait un bruit de grincement, elle peut être détendue ou cassée. Remplacez-la par une neuve (réf. WPW10317758). Débranchez l'appareil, retirez le panneau arrière, déposez la courroie usée et installez la nouvelle en suivant les repères.

Où puis-je acheter des pièces détachées pour ce modèle ?

Les pièces d'origine Maytag sont disponibles auprès des revendeurs agréés, en ligne sur le site Maytag ou des plateformes comme Parts Sears ou Repair Clinic. Les numéros de pièces sont listés dans la notice. Utilisez toujours des pièces d'origine pour garantir la sécurité et la performance.

MODE D'EMPLOI W10869845 MAYTAG

Installation Instructions Instrucciones de instalacion Instructions d'installation

For use only with front-load washers and dryers
Para uso solo con lavadoras y secadores dearga frontal
Pourutilisation aveclaveuses etsecheusesachargement
par I'avant seulement

Table of Contents

STACK KIT SAFETY 2

INSTALLATION REQUIREMENTS.... 2

Tools and Parts 2

Outillage et pieces 12

Exigences d'emplacement 13

Déinstallation de la laveuse

et de la secheuse 14

Si la laveuse ou la sechese

est Encore dans son emballage..14

INSTRUCTIONS

D'INSTALLATION 15

Achever l'installation 16

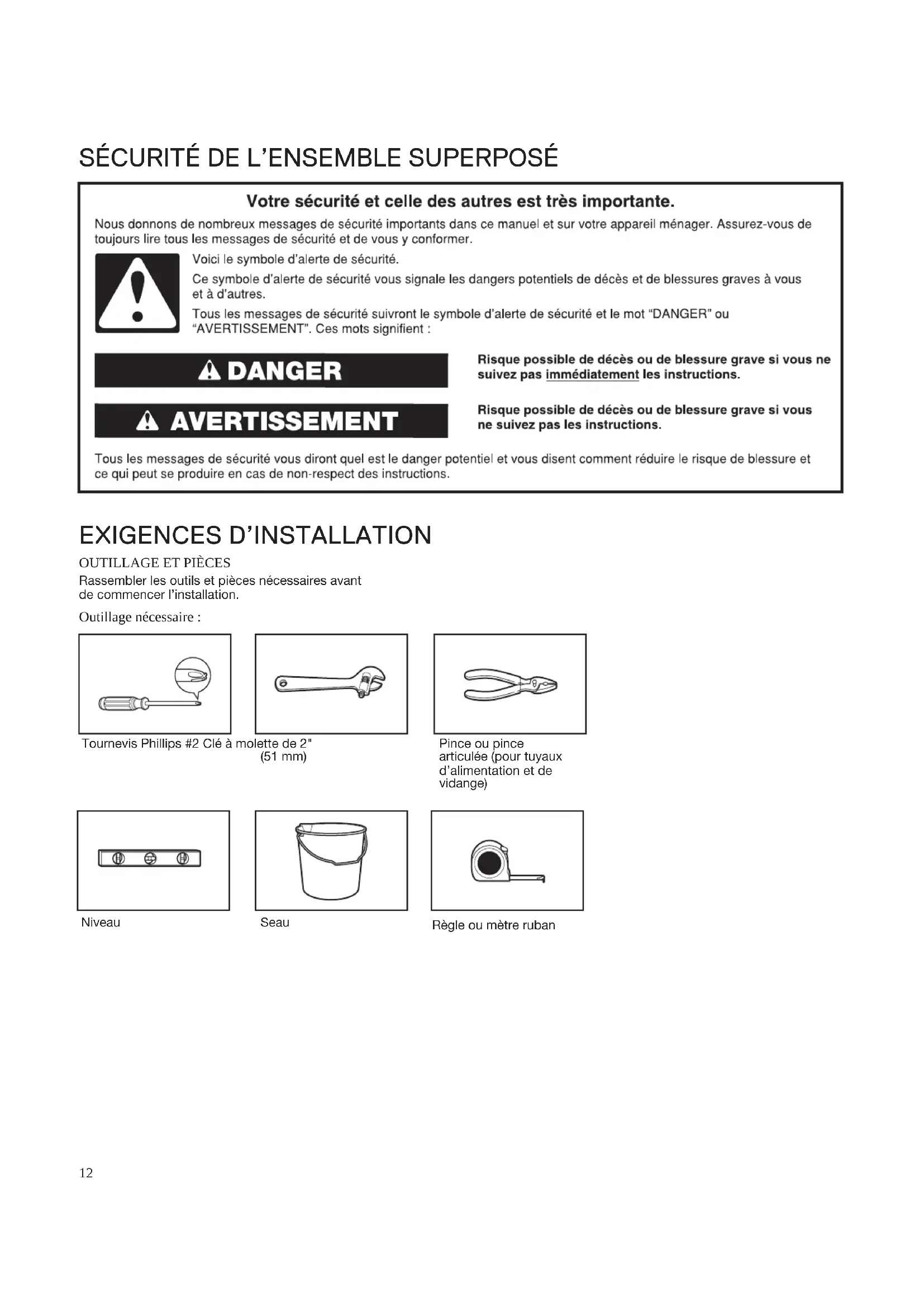

STACK KIT SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de tous lire tous les messages de securite et de you conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

A VERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

EXIGENCES D'INSTALLATION

OUTILLAGE ET PIECES

Rassembler les outils et pieces nécessaires avant deCOMMencer I'installation.

Outillage nécessaire :

Tournevis Phillips #2 Clé à molette de 2" (51 mm)

Pince ou pince articulée (pour tuyaux d'alimentation et de vidange)

Niveau

Seau

Règle ou mètre ruban

Pieces fournies :

Brides avec extrémité en crochet (2)

Attaches en plastique (2)

Peds (4)

Vis à tête bombée (4)

EXIGENCES D'EMPLACEMENT

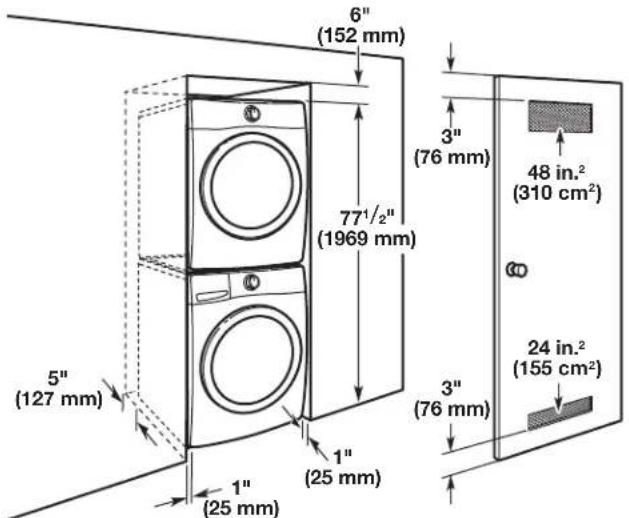

Instructions d'installation dans un encastrement ou un placard

IMPORTANT: On peut installer l'ensemble superposé laveuse/ séchue dans un encastrement. Identifier la position des robinets d'arrivée d'eau, des prises de courant électriques reliées à la terre et de la canalisation d'arrivée de gaz (sechue à gaz seulement). Selon l'application, il peut être nécessaire d'utiliser des tuyaux d'arrivée d'eau, des cordons d'alimentation électrique et un conduit flexible d'accier inoxydable pour le raccordement de canalisation de gaz plus longs que ceux qui sont fournis avec l'ensemble laveuse/sechue.

Si des modifications sont nécessaires sur les robinets d'arrivée d'eau, prises de courant électriques, canalisation d'arrivée de gaz ou cordons d'alimentation, demander à un plombier, un électrique ou un technicien du gaz d'executer ces modifications.

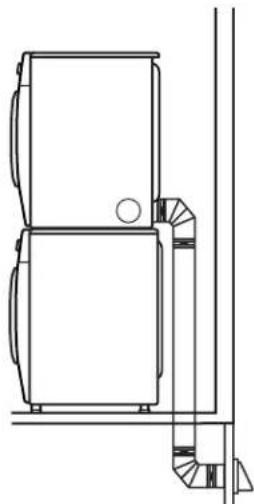

Installation dans une résidence mobile - Exigences additionnelles à respecter

Cette sécheuse peut être installée et utilisée dans une résidence mobile. L'installation doit satisfaire aux critères de la norme Manufactured Home Construction and Safety Standard / Normes de construction et sécurité pour résidences préfabriquées, Titre 24 CFR, Partie 3280 (anciennement la norme fédérale Standard for Mobile Home Construction and Safety, Titre 24, HUD Partie 280) ou de la norme Canadian Manufactured Home Standard CAN/CSA-Z240 MH. L'installation dans une résidence mobile implique l'emploi de composants spéciaux (voir la liste plus bas) que l'on peut accérir dans un commerce local ou auprès d'un centre de service.

Un ensemble laveuse/sécheuse superposées doit être solidement fixé au sol.

Pièces nécessaires :

On doit accuperir l'ensemble d'installation en residence mobile - piece n° 346764. Commander 2 ensembles pour pouvoir fixer au sol l'avant et l'arrête de l'appareil.

Matériel pour circuit d'évacuation (conduits métalliques).

Dans le cas de l'installation dans que résidence mobile, on doit tener compte des besoin d'admission d'air extérieur jusqu'à la sechese. La taille de l'ouverture utilisée à cette fin (par exemple une fenêtre voisine) doit être au moins le double de la taille de l'orifice de la sechese.

Le conduit d'évacuation de l'air humide doit être solidement fixé à la partie non combustible de la charpente structurale de la résidence mobile. Le point de décharge du conduit d'évacuation doit se couver al'extérieur.

DESINSTALLATION DE LA LAVEUSE ET DE LA SÉCHEUSE

IMPORTANT: Si l'ensemble de laveuse et séchuse est déjà installé, on doit le désinstaller.

S'il est nécessaire de désinstaller la laveuse ou la séchuse, consulter les "Instructions d'installation" fournies avec l'appareil, au sujet des outils nécessaires.

A VERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la séchuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Déinstallation de la laveuse

1. Fermer les robinets d'arrivée d'eau chaude et d'eau froide.
2. Debrancher le cordon d'alimentation électrique.
3. Desserrer doucement les raccords des tuyaux d'alimentation sur les robinets pour libérer la pression de l'eau. Utiliser une éponge ou une serviette pour absorber l'eau libreé.
4. Déconnecter les tuyaux d'arrivée d'eau chaude et d'eau froide de l'arrière de la laveuse. Laisser l'eau dans les tuyaux s'écouler dans unseau.
5. Retirer le tuyau d'évacuation flexible du tuyau rigide raccordé à l'égout ou de l'évier adjacent, et vider dans unseau toute l'eau présente dans le tuyau.

Déinstallation de la séchée électrique

1. Debrancher le cordon d'alimentation électrique.
2. Écarter la secheuse du mur suffisamment pour pouvoir desserrer la bride du conduit d'évacuation. Desserrer la bride et déconnecter delicatement le conduit d'évacuation de la bouche de décharge de la secheuse.

Modèles vapeur uniquement :
3. Fermer le robinet d'eau.
4. Retirer le tuyau d'arrivée d'eau du robinet, et vider dans unseau, l'eau presente dans le tuyau.

Déinstallation de la sécheuse à gaz

1. Debrancher le cordon d'alimentation électrique.
2. Fermer l'arrivée de gaz.
3. Écarter la sechuse du mur suffisamment pour pouvoir desserrer la bride du conduit d'évacuation. Desserrer la bride et déconnecter delicatement le conduit d'évacuation de la bouche de décharge de la sechuse.
4. Déconnecter le conduit flexible de la canalisation de gaz de la sécheuse. Obturer avec du ruban adhésif l'ouverture de chaque raccord de la canalisation de gaz.

Modèle s'vapeur uniquement :

1. Fermer le robinet d'eau
2. Retirer le tuyau d'arrivée d'eau du robinet, et vider dans unseau, I'eau presente dans le tuyau.

SI LA LAVEUSE OU LA SÉCHEUSE EST ENCORE DANS SON EMBALLAGE

A VERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la séchuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Positionner l'appareil emballe à proximé de l'emplacement d'installation final. Découper l'emballage comme suit :

Laveuse: couper le film de plastique le long de la ligne pointillée autour de la base. Enlever l'emballage. Ne pas enlever les vis de calage.
- Secheuse: Découper l'emballage de carton autour du sommet et sur les angles en descendant le long des lignes de découpage pointillées. Jeter le sommet de l'emballage de carton, les garnitures d'angle et les côtes. Laisser le fond de l'emballage de carton sous la secheuse.

INSTRUCTIONS D'INSTALLATION

A VERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer la laveuse ou la sécheuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

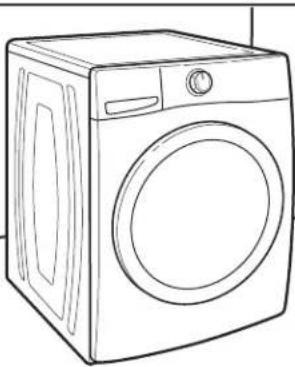

1. Déplacer la laveuse à son emplacement final

Laisser un espace pour pouvoir travailler derriere la laveuse.
Ne pas enlever les vis de calage.

2. Vérifier le bon aplomb de la laveuse

Placer un niveau sur les bords supérieurs de la laveuse en contrôlechant chaque cote et I'avant. Si elle n'est pas d'aplomb, faire basculer la laveuse et regler les pieds vers le haut ou vers le bas tel qu'indiquedans les Instructions d'installation, et recommencer si nécessaire.

N'est pas d'aplomb

D'APLOMB N'est pas
d'aplomb

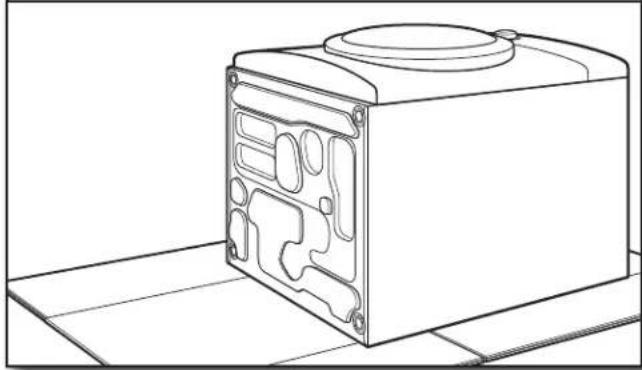

3. Sur un matériel de protection, coucher la secheuse sur le cote ou sur le dos

Afin d'eviter tout dommage, placer un matériel de protection sur le sol - telle une feuille de carton ou une couverture.
Coucher la secheuse sur le cote ou le dos avec precaution, sur le matériel de protection.

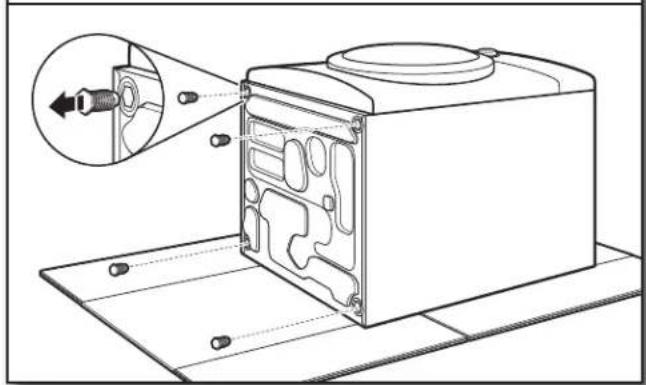

4. Retirer les pieds existants le cas échéant

À l'aide d'une clé ou d'une pince articulée, retarder les pieds existants le cas échéant.

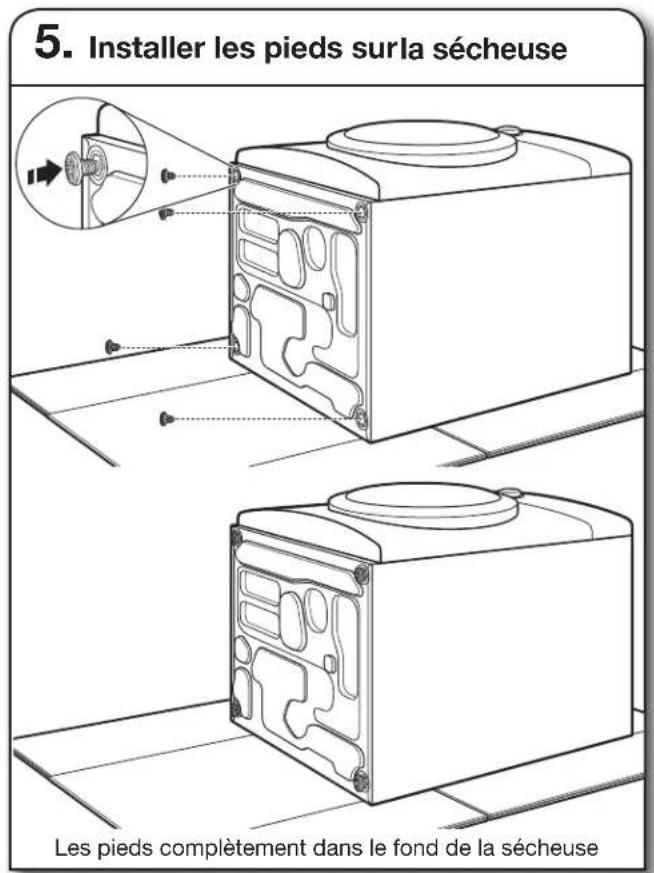

À l'aide d'une clé ou d'une pince articulée, installer les pieds nouveaux, en les tournant complètement dans le fond de la séchuse.

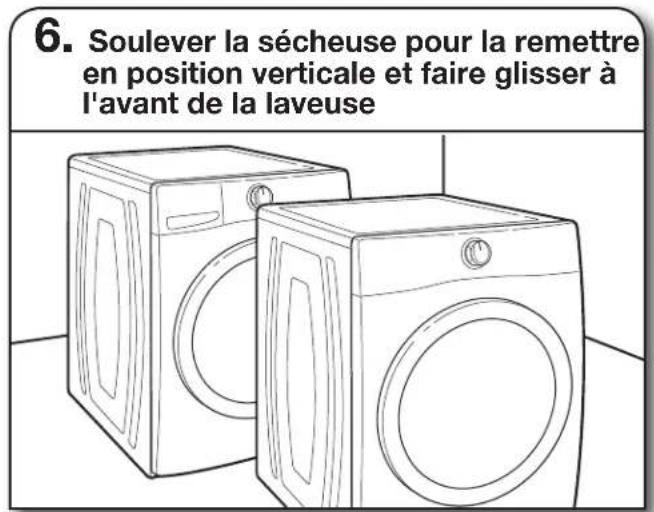

Soulever la sechese pour la remetre en position verticale en la maintainant sur le carton (ou le fond de la boite en carton). Faire glisser la sechese a l'avant de la laveuse à l'aide du carton, pour éviter d'endommager les pieds de caoutchouc.

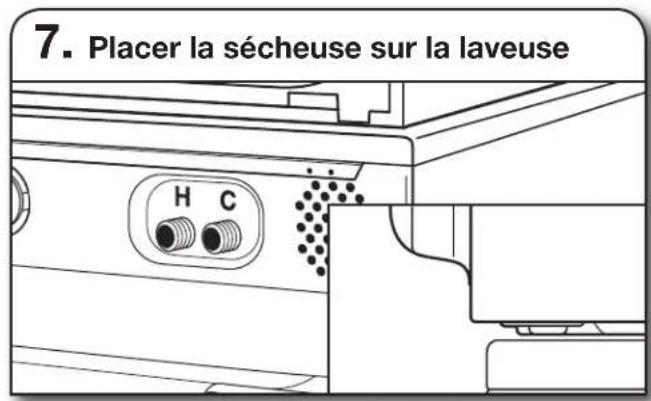

Soulever la séchuse et l'installer solidement au sommet de la laveuse. Faire légèrement déborder la séchuse par rapport à l'arrière de la laveuse. Si la séchuse déborde excessivement, les pieds arrirée pourrait glisser du sommet arrière de la laveuse.
Prendre les attaches en plastique (2), les brides (2), et les vis de tolerie a tete bombée (4) dans le sachet de pieces.

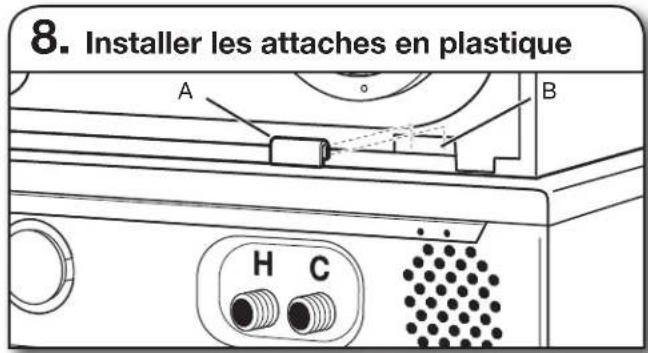

Prendre une attache en plastique (A) et avec le cote plat vers I'extérieur, la pousser vers le bas sur le bord inferieur de la fente (B) a I'arriere de la secheuse. Un tournevis a lame plate peut etre utile pour entrouvir I'attache en plastique.Faire de meme de I'autre cote.

Introduire l'extrémité en crochet (E) de la bride sur l'attache en plastique (A). Un tournevis à lame plate peut être utile pour engager la bride sur l'attache en plastique. Ajuster la position de la secheuse vers l'avant selon le besoin et fixer la bride C) sur la laveuse avec les vis de tete bombée (D). Bien serrer les vis. Faire de même de l'autre côté.

ACHEVER L'INSTALLATION

Suivre les instructions d'installation fournies avec la laveuse et la secheuse pour enlever les vis de calage et terminer l'installation.
