Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 x 50 x 75 cm
Débit d'air	600 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	LED intégrées
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Poids	15 kg
Maintenance	Filtres à nettoyer tous les 2 mois, remplacer les filtres à charbon selon utilisation
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - AD1009X BRANDT

La hotte BRANDT AD1009X ne s'allume pas, que faire ?

Vérifiez que la hotte est bien branchée sur une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

La hotte émet un bruit étrange, que faire ?

Un bruit anormal peut être causé par un objet bloqué dans le ventilateur. Éteignez la hotte et vérifiez si des débris sont présents. Si le bruit continue, il serait préférable de faire inspecter la hotte par un professionnel.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés à l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les remettre en place.

La hotte ne filtre pas correctement les odeurs, que faire ?

Vérifiez que le filtre à charbon est en bon état. Si nécessaire, remplacez-le tous les 3 à 6 mois pour assurer un bon fonctionnement. Assurez-vous également que la hotte est réglée sur le mode extraction si vous utilisez un conduit.

Quel est le niveau sonore de la hotte BRANDT AD1009X ?

Le niveau sonore de la hotte BRANDT AD1009X est de 65 dB à la puissance maximale. Cela peut varier en fonction de la vitesse choisie.

Comment installer la hotte BRANDT AD1009X ?

Suivez le manuel d'installation fourni. Assurez-vous de respecter les distances minimales recommandées par rapport à la plaque de cuisson et de bien fixer la hotte au mur ou au plafond.

Quelle est la puissance d'aspiration de la hotte ?

La hotte BRANDT AD1009X a une puissance d'aspiration maximale de 650 m³/h, ce qui la rend efficace pour des cuisines de taille moyenne.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la hotte est bien alimentée en électricité.

MODE D'EMPLOI AD1009X BRANDT

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifi cations liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afi n de vous familiariser plus rapidement avec son fonctionnement.

FRS

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité ____ 4
• Respect de l'environnement 5
  • Description de votre appareil ____ 6

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 7
• Utilisation en version recyclage ____ 7
  • Raccordement électrique 8
• Montage de la hotte ____ 9
  • Montage de la cheminée
  ° Evacuation extérieure 10
  °Recyclage 11

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes ____ 12

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyage des fi Itres cassettes 13
• Changement du fi ltre charbon 13
• Nettoyage de la surface extérieure 14
• Changement de la lampe 14
• Entretenir votre appareil 15

5 / ANOMALIES DE FONCTIONNEMENT 16

6 / SERVICE APRES-VENTE

• Interventions 17
• Relations consommateurs 17

1 / A L'ATTENTION DE L'UTILISATEURFR

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ

— Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.

— Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurezvous qu'ils ne manipulent pas les commandes de l'appareil.

— A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifi ez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

— Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fi ns commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

— Ne modifi ez pas ou n'essayer pas de modifi er les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

— Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

— Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

— Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afi n que la hotte n'aspire pas les gaz de combustion.

— Il est interdit de fl amber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les fl ammes aspirées risqueraient de détériorer l'appareil).

— Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

— Respectez la fréquence de nettoyage et de remplacement des fi Itres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

— Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

— N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

— Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifi cations de leurs caractéristiques liées à l'évolution technique.

— Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

1 / A L'ATTENTION DE L'UTILISATEUR FR

• RESPECT DE L'ENVIRONNEMENT

— Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afi n de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

— Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifi és.

Attention

Avant la première utilisation du fi ltre cassette, retirez le fi lm de protection.

1 / A L'ATTENTION DE L'UTILISATEURFR

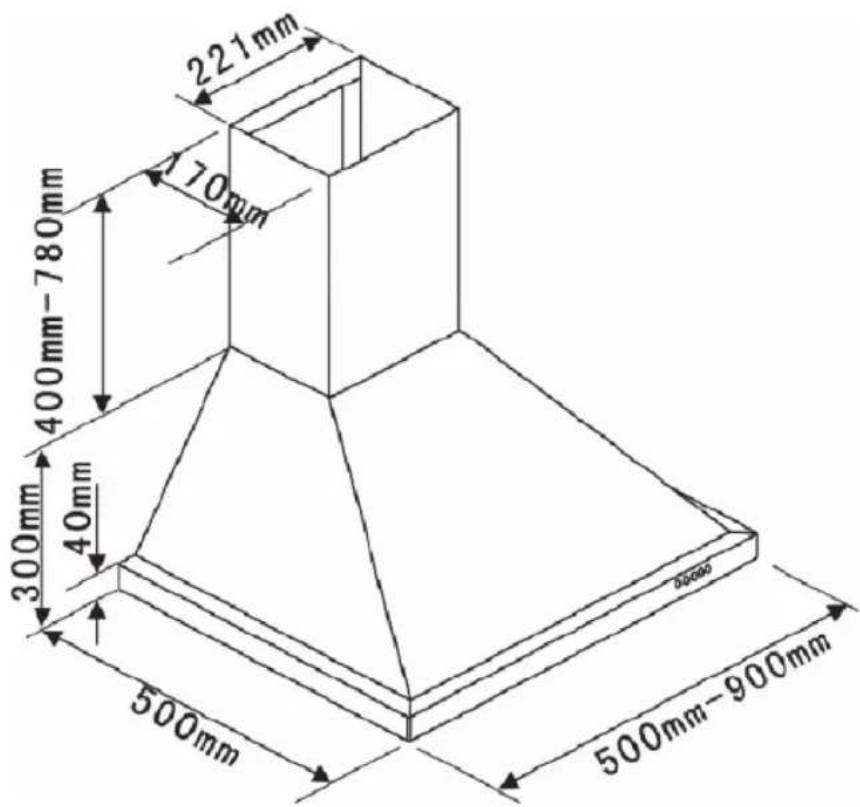

• DESCRIPTION DE VOTRE APPAREIL

221mm 170mm 400mm-780mm 40mm 300mm 500mm 500mm-900mm

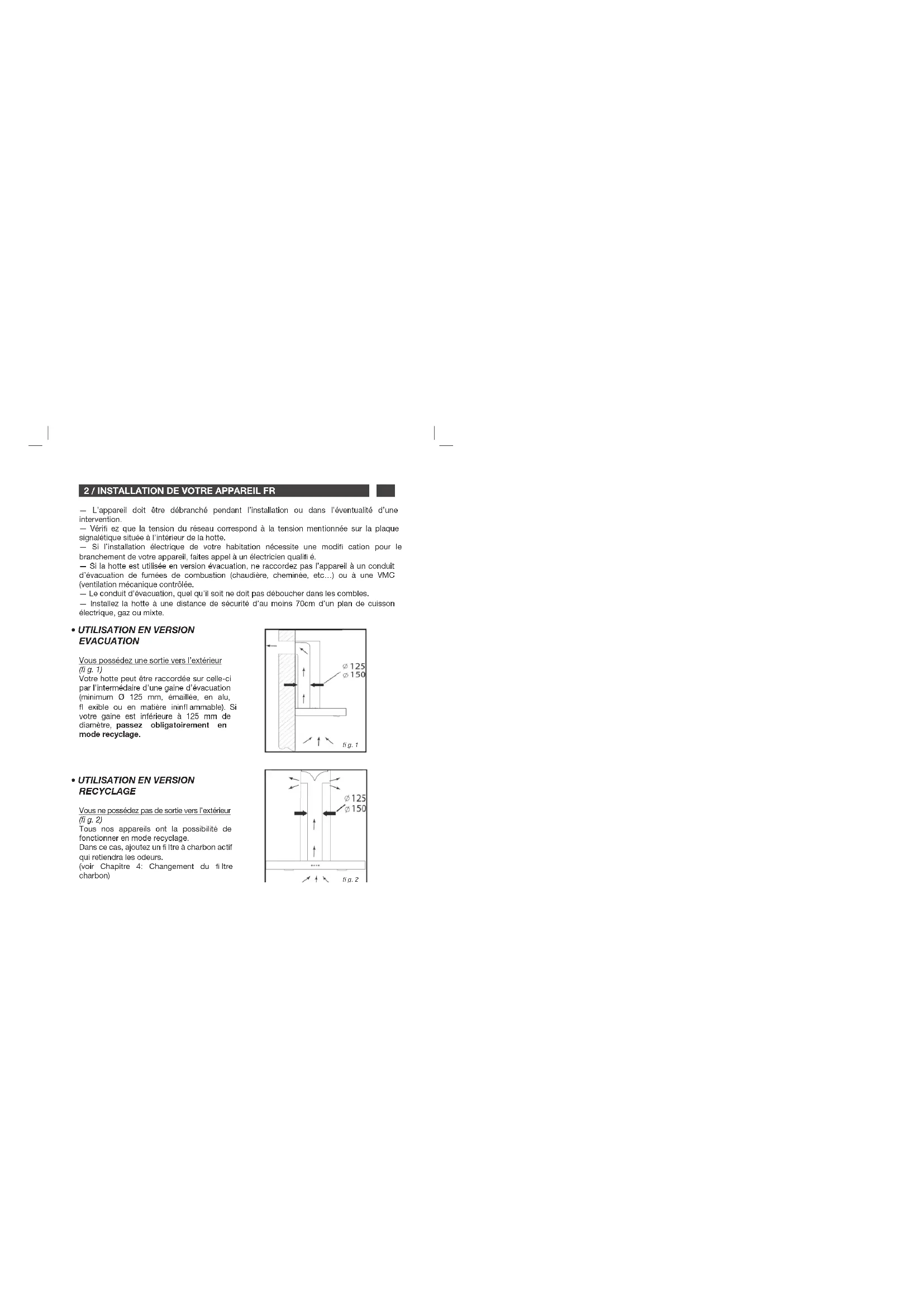

2 / INSTALLATION DE VOTRE APPAREIL FR

— L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

— Vérifi ez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.

- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

— Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée.

— Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.

— Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixle.

• UTILISATION EN VERSION EVACUATION

Vous possédez une sortie vers l'extérieur (fi g. 1)

Votre hotte peut être raccordée sur celle-ci par l'intermédiaire d'une gaine d'évacuation (minimum ∅ 125 mm, émaillée, en alu, il exible ou en matière ininfl ammable). Si votre gaine est inférieure à 125 mm de diamètre, passez obligatoirement en mode recyclage.

φ 125 φ 150 Fig. 1

• UTILISATION EN VERSION RECYCLAGE

Vous ne possédez pas de sortie vers l'extérieur (fi g. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un fi ltre à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtre charbon)

φ 125 φ 150 ...... fiα.2

2 / INSTALLATION DE VÔTRE APPAREILFR

• RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifi ez que:

— la puissance de l'installation est suffi sante,

— les lignes d'alimentation sont en bon état

— le diamètre des fi ls est conforme aux règles d'installation.

Attention Este apara

Este aparato se suministra con un cable Cet appareil est livré avec un câble d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm² (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d'alimentation est endommagé, faites appel au service aprèsvente afi n d'éviter un danger.

Attention Si l'installa

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention Si la hotte

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

2 / INSTALLATION DE VOTRE APPAREIL FR

• MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. au minimum. Si les instructions de la table de cuisson installée sous la hotte spécifi ent une distance plus grande que 70 cm, celle-ci doit être prise en compte.

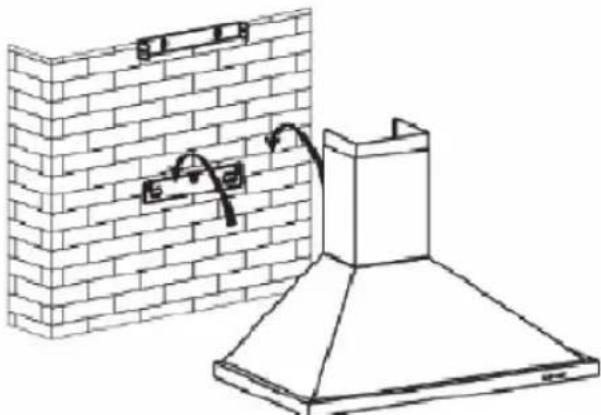

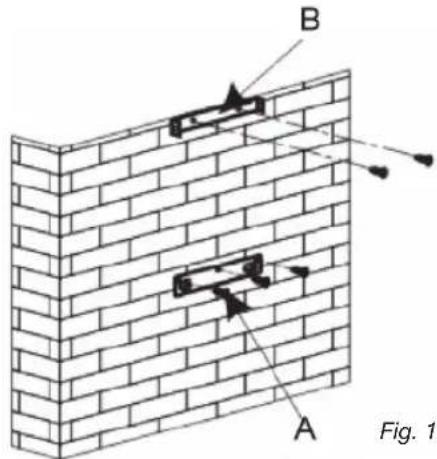

Fixation au mur :

— Tracez une ligne sur le mur, centré et à la verticale de votre plan de cuisson.
— Tracez sur le mur les 3 trous que vous devez percer en utilisant le crochet de suspension de la hotte fourni et en respectant la distance conseillée (pièce A fig. 1).

— Percez les 3 trous de 8mm à l'emplacement adéquat et insérez les chevilles.

— Avant de raccorder la hotte, monter le clapet anti-retour sur la sortie moteur.

— Fixez le support de fi xation de la hotte en veillant à ce qu'il soit parfaitement de niveau (pièce A fi g. 1).

— Fixez la gaine extensible d'évacuation (non fournie) sur la sortie moteur sans gêner le mouvement du clapet anti-retour (fi g. 3).

— Posez et fi xez le corps de la hotte sur ce support avec les vis prévues en dotation (fi g. 2).

B A Fig. 1

- Evacuation extérieure

— Calculez la hauteur fi nale pour fixer l'étrier en U de support de la cheminée (pièce B fi g. 1).

— Tracez les 2 trous à l'endroit adapté.

— Percez les 2 trous de 8mm et fixez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte (pièce B fi g. 1).

— Fixez l'étrier plat à l'arrière de la cheminée inférieure.

— Posez les 2 cheminées sur la hotte (fi g. 5).

— Raccordez la gaine à la sortie de l'air vers l'extérieur.

— Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

— Soulever la cheminée supérieure jusqu'au plafond et la fi xer à l'étrier à l'aide des vis.

— Calculez la hauteur fi nale pour fixer l'étrier de support de la cheminée.
— Tracez les 2 trous à l'endroit adapté.
— Percez les 2 trous de 8mm et fi xez l'étrier de support de la cheminée en faisant attention qu'il soit bien dans l'axe de la hotte.
— Fixez l'étrier plat à l'arrière de la cheminée inférieure.
— Installer l'adaptateur de gaine sur le défl ecteur (fi g. 8).
— Raccordez la gaine extensible au défl ecteur.
— Posez la cheminée composée de 2 parties sur la hotte (fi g. 5).
— Installer le défl ecteur (fi g. 8) dans la cheminée supérieure au niveau des ouïes d'aération (fi g. 6).
— Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
— Soulevez la cheminée supérieure jusqu'au plafond et la fi xer à l'étrier à l'aide des 2 vis.

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffi sante pour éviter de mettre la pièce en dépression.

Attention

Ne pas utiliser d'outils pour enlever le fi lm de protection transperant sur les parois.

3 / UTILISATION DE VÔTRE APPAREILFR

• DESCRIPTION DES COMMANDES

Bouton-poussoir

1. Appuyez sur la touche stop et le moteur s'arrête.
2. Appuyez sur le bouton basse vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à basse vitesse.
3. Appuyez sur le bouton moyenne vitesse, l'avertisseur sonore retentit une fois et le moteur tourne à moyenne vitesse.
4. Appuyez sur le bouton vitesse rapide, l'avertisseur sonore retentit une fois et le moteur tourne à vitesse rapide.
5. Appuyez sur le bouton éclairage et les deux lampes s'allument. Appuyez à nouveau et elles s'éteignent.

1 2 3 4 5

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL FR

Attention

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

• Démontage du fi ltre cassette

— Pivotez la poignée intégrée du filtre cassette.

— Basculez le fi ltre cassette vers le bas.

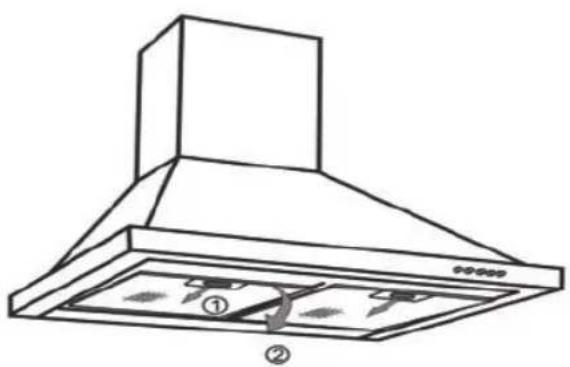

- CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

— Retirez les fi Itres cassettes.
— Tourner le fi ltre charbon pour le retirer.
— Faire l'opération inverse pour remettre un nouveau fi ltre.
— Remettre les fi ltres cassettes.

Pour nettoyer l'extérieur de votre hotte utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récurer, de détergents corrosif, ni d'éponge grattoir ou brosse. Essuyez avec un chiffon humide et doux.

• CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

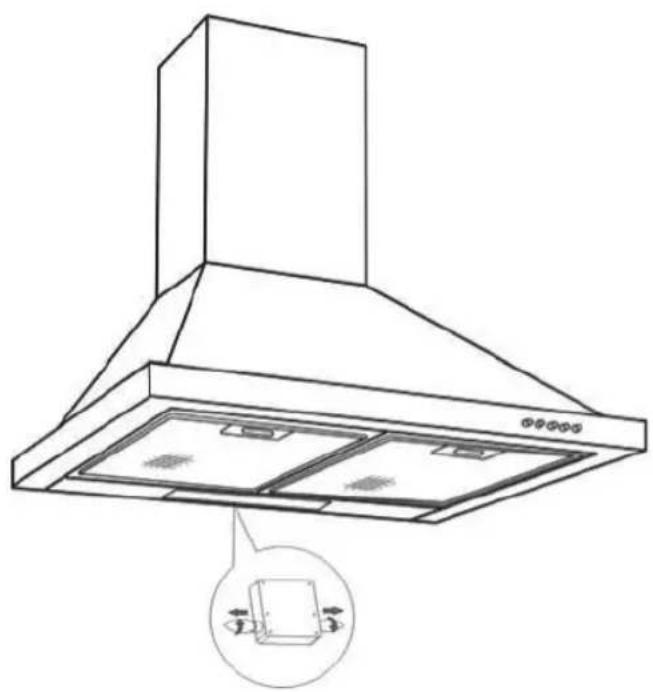

Modèle avec lampe halogène

— Retirez le hublot

— Changez la lampe halogène

— Replacez l'ensemble en effectuant les opérations en sens inverse.

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN... COMMENT PROCEDER ?		PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce fi ltre retient les vapeurs grasses et les poussières. Il est l’élément assurant une part importante de l’effi cacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire.	Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre charbon actif	Ce fi ltre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces fi ltres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

5 / ANOMALIES DE FONCTIONNEMENTFR

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifi ez que:• il n'y a pas de coupure de courant.• une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffi sant...	Vérifi ez que:• la vitesse moteur sélectionnée est suffi sante pour la quantité de fumée et de vapeur dégagée.• la cuisine est suffi samment aérée pour permettre une prise d'air.• le fi ltre à charbon n'est pas usagé (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifi ez que:• il n'y a pas de coupure de courant.• le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

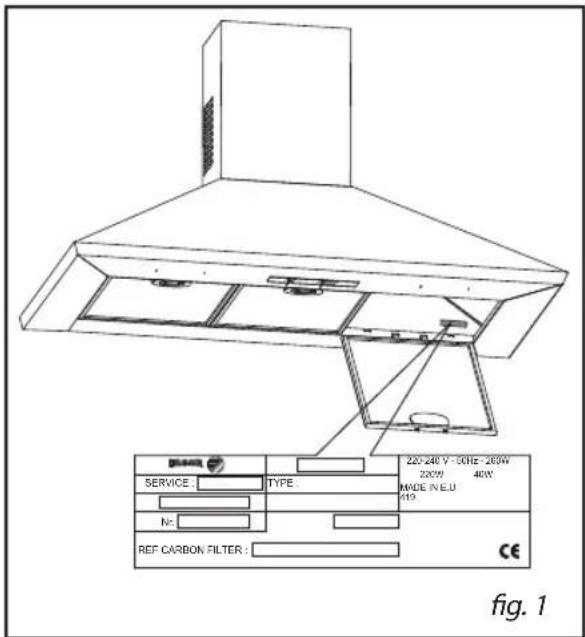

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualité dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements fi gurent sur la plaque signalétique (Fig. 1).

SERVICE : TYPE : N : REF CARBON FILTER : 220-240 V - 30Hz - 280W 22KW 40W MODE IN E.U 619. CE fig. 1

• RELATIONS CONSOMMATEURS

- Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs FAGOR

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 07* *0,34 € TTC / min à partir d'un poste fixe

PIÈCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

EN 18

• Demontage des Modulfi Iters

• Demontage van de fi Itercassette

— Draai de hendel die in de fi Itercassette is aangebracht.
