BEDIENUNGSANLEITUNG AD1009X BRANDT

DE BEDIENUNGSANLEITUNG

Dekorative Dunstabzugshaube

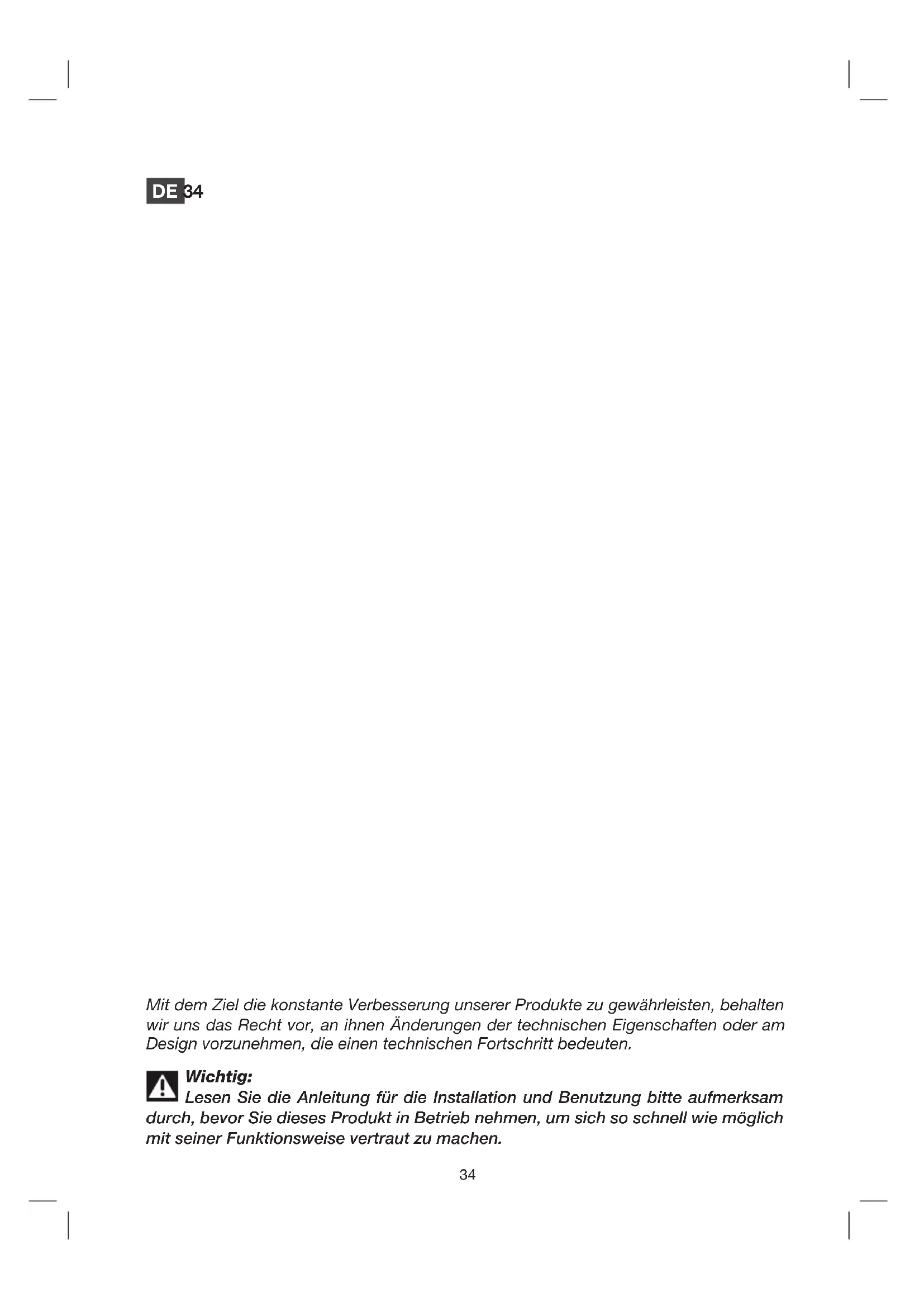

Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten.

Wichtig:

Lesen Sie die Anleitung für die Installation und Benutzung bitte aufmerksam durch, bevor Sie dieses Produkt in Betrieb nehmen, um sich so schnell wie möglich mit seiner Funktionsweise vertraut zu machen.

DEI

1 / WAS DER BENUTZER BEACHTEN SOLLTE

• Hinweise für die Sicherheit ____
• Hinweise zum Schutz der Umwelt 37
• Beschreibung des Geräts 38

36

2 / INSTALLATION DES GERÄTS

• Benutzung in der Absaugfunktion 39
• Benutzung in der Umluftfunktion 39
  • Elektrischer Anschluss 40
  • Montage der Dunstabzugshaube ____ 41
  • Montage der Rohrabdeckung

° Absaugung nach außen 42
° Umluft 43

3 / BENUTZUNG DES GERÄTS

- Beschreibung der Steuerung 44

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS

• Reinigung der Modulfi Iter 45
• Wechsel des Kohlefi Iters 45
• Reinigung der Oberfl ächen außen 46
• Lampe austauschen 46
• Instandhaltung des Geräts 47

5 / ANOMALIEN IM BETRIEB 48
6 / TECHNISCHER KUNDENDIENST 49

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE

Wichtig

Bewahren Sie diese Bedienungsanleitung mit dem Gerät auf. Wenn Sie es verkaufen oder an eine andere Person weiter geben, versichern Sie sich darüber, dass auch das Handbuch zur Bedienung beiliegt. Lesen Sie bitte diese Hinweise aufmerksam durch, bevor Sie das Gerät anschließen oder benutzen. Sie wurden für Ihre Sicherheit und für die der Allgemeinheit verfasst.

- Hinweise für die Sicherheit

— Dieses Gerät wurde dafür konstruiert, um von Privatpersonen in ihren Wohnungen benutzt zu werden.
— Dieser Gerät darf nur von Erwachsenen benutzt werden. Achten Sie darauf, dass Kinder es nicht anfassen oder es als Spielzeug benutzen. Versichern Sie sich darüber, dass Kinder nicht die Steuerungen des Geräts bedienen.
— Wenn Sie das Gerät erhalten, packen Sie es sofort aus oder lassen Sie es auspacken. Überprüfen Sie visuell den allgemeinen Zustand. Wenn Sie Reklamationen haben, legen Sie diese schriftlich auf dem Lieferschein nieder und behalten Sie eine Kopie zurück.
— Ihr Gerät ist für den normalen häuslichen Gebrauch bestimmt. Sie dürfen es weder für kommerzielle oder industrielle Zwecke noch für Zwecke benutzen, für die es nicht konstruiert wurde.
— Modifi zieren Sie nicht die Eigenschaften des Geräts oder versuchen Sie nicht, diese zu verändern. Das kann für Sie gefährlich sein.
— Die Reparaturen dürfen nur von autorisierten Fachleuten durchgeführt werden.
— Schalten Sie die Dunstabzugshaube stets ab, bevor Sie sie reinigen oder mit der Instandhaltung beginnen.
— Lüften Sie den Raum stets ausreichend, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben werden, die nicht über Strom gespeist werden. Das dient dazu, dass die Dunstabzugshaube nicht die Verbrennungsgase ansaugt.
— Es dürfen unter ihr keine Nahrungsmittel fl ambiert werden oder es dürfen zum Beispiel keine Gasherde betrieben werden, ohne dass ein Koch-

Achtung

Wenn in der Küche ein Heizgerät betrieben wird, dass ebenfalls an das Abzugsrohr angeschlossen wird (zum Beispiel eine Etagenheizung), muss die Dunstabzugshaube in der Umluftfunktion betrieben werden. Benutzen Sie die Dunstabzugshaube nicht ohne die Modulfi Iter. Sorgen Sie stets für eine ausreichende Lüftung des Raums, wenn die Dunstabzugshaube zur gleichen Zeit mit anderen Geräten betrieben wird, die mit Gas oder anderen Heizstoffen arbeiten.

gefäß die Flamme abdeckt (die Flammen können das Gerät beschädigen).

— Wenn Sie unter dem Gerät frittieren, müssen Sie es konstant überwachen. Auf sehr hohe Temperaturen erhitzte Öle und Fette könnten sich entflammen.

— Halten Sie die Frequenzen zur Reinigung und zum Wechsel des Filters ein. Die Ansammlung von Fetten kann zu einem Brand führen.

— Das Gerät darf nicht über offenen Flammen (Holzfeuer, Kohlenfeuer...) betrieben werden.

— Benutzen Sie keine Dampf- oder Druckreiniger zur Reinigung des Geräts (es handelt sich um eine Vorschrift im Rahmen der elektrischen Sicherheit).

— Mit dem Ziel die konstante Verbesserung unserer Produkte zu gewährleisten, behalten wir uns das Recht vor, an ihnen Änderungen der technischen Eigenschaften oder am Design vorzunehmen, die einen technischen Fortschritt bedeuten.

— Um die Spezifi kationen Ihres Geräts stets leicht zur Hand zu haben, raten wird Ihnen, sie auf der Seite "Technischer Kundendienst und Kundenservice" zu notieren

(Diese Seite zeigt Ihnen auch, wo Sie diese Angaben auf dem Gerät fi nden).

— Dieses Gerät ist nicht für die Benutzung durch Personen konzipiert (Kinder eingeschlossen), die über eingeschränkte physische, sensorische oder mentale Kapazitäten verfügen, die keine Erfahrung oder keine Kenntnis des Geräts haben, außer wenn diese unter Aufsicht einer Person stehen, die für ihre Sicherheit während der Benutzung des Geräts verantwortlich ist und entsprechend angewiesen wurden.

1 / WAS DER BENUTZER BEACHTEN SOLLTE DE

• SCHUTZ DER UMWELT

— Die Materialien zur Verpackung dieses Geräts können recycelt werden. Nehmen Sie am Recycling teil und helfen Sie uns, die Umwelt zu schützen, indem Sie sie in die Behälter ihrer Gemeinde werfen, die extra dafür vorgesehen sind.
— Auch das Gerät wurde mit recyclebaren Materialien hergestellt, weshalb es mit diesem

Logo versehen ist. Das zeigt an, dass derlei Geräte nicht mit anderem Müll zusammen entsorgt werden sollten. Wenn Sie so handeln, wird das Recycling der Geräte durch den Hersteller unter den best möglichen Bedingungen realisiert, gemäß der europäischen Richtlinie: 2002/96/CE über die Entsorgung von elektrischen und elektronischen Geräten. Setzen Sie sich bitte mit Ihrer Gemeinde oder dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben, um zu erfahren, wo die nächstgelegenen Punkte zur Entsorgung zu finden sind.

— Wir bedanken uns bei Ihnen für die Unterstützung für den Schutz der Umwelt.

Achtung

Der Anschluss darf nur von qualifi zierten Installateuren und Technikern durchgeführt werden.

Achtung

Bevor Sie den Modulfi Iter zum ersten Mal benutzen, ziehen Sie die Schutzfolie ab.

1 / WAS DER BENUTZER BEACHTEN SOLLTEDE

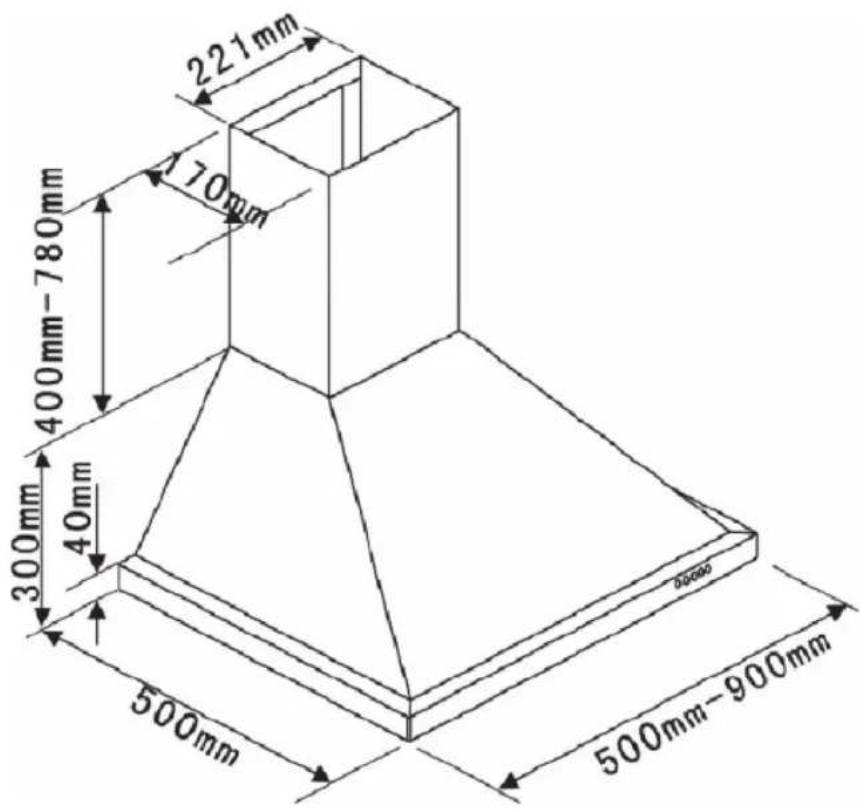

• BESCHREIBUNG DES GERÄTS

221mm 170mm 400mm-780mm 40mm 300mm 500mm 500mm-900mm

2 / ANSCHLIESSEN DES GERÄTS DE

— Das Gerät muss vom Stromnetz getrennt sein, bevor es angeschlossen wird oder Arbeiten an ihm ausgeführt werden.

— Prüfen Sie bitte zunächst, ob die Netzspannung mit der übereinstimmt, die auf dem Typenschild angegeben ist, das sich Inneren der Dunstabzugshaube befi ndet.

- Wenn der elektrische Anschluss im Raum, in dem die Dunstabzugshaube betrieben wird, Änderungen zum Anschluss des Gerät bedarf, lassen Sie dies von einem qualifi zierter Elektriker.

- Wenn die Dunstabzugshaube mit der Absaugfunktion betrieben wird, schließen Sie es nicht an einen Kamin an, der für die Ausleitung von Verbrennungsrückständen benutzt wird (Heizung, offener Kamin, etc.) oder an eine mechanisch gesteuerte Ventilation.

— Die Ableitung, egal welcher Art, darf nicht unterhalb des Dachs oder im Speicher enden.

— Bringen Sie die Dunstabzugshaube in einem Sicherheitsabstand von wenigstens 70cm über dem Elektro-, Gas- oder Mischherd an.

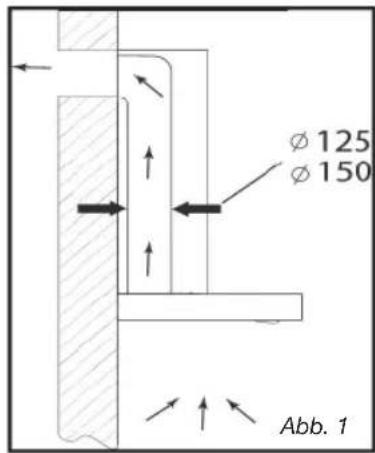

• BENUTZUNG MIT DER ABSAUGFUNKTION

Wenn Sie über eine Ableitungsmöglichkeit nach außen verfügen

(Abb. 1)

Ihre Dunstabzugshaube kann über ein Abluftrohr (∅ mindestens 125 mm, emailliert, aus Aluminium oder nicht brennbaren Materialen) an den Abzug angeschlossen werden. Ist der Durchmesser kleiner als 125 mm müssen Sie die Umluftfunktion benutzen.

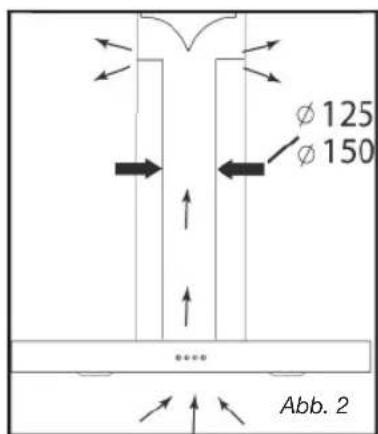

• BENUTZUNG IN DER UMLUFTFUNKTION

Wenn Sie über keine Ableitungsmöglichkeit nach außen verfügen

(Abb. 2)

Bei allen unseren Geräten besteht die Möglichkeit, sie in der Umluftfunktion zu betreiben.

In diesem Fall setzen Sie einen Aktivkohlefi Iter ein, welcher die Gerüche herausfi Itert.

(siehe Abschnitt 4: Wechsel des Kohlefi Iters).

Ø 125 Ø 150 Abb. 1

Ø 125 Ø 150 Abb. 2

2 / ANSCHLIESSEN DES GERÄTSDE

• ELEKTRISCHER ANSCHLUSS

Beim Anschließen und bei Arbeiten zur Instandhaltung, muss das Gerät vom Netzstrom getrennt werden und die Sicherungen müssen getrennt oder herausgedreht sein.

Der elektrische Anschluss muss vorbereitet sein, bevor das Gerät in das Möbelstück eingesetzt wird.

Überprüfen Sie, dass:

— die Leistung der Stromzufuhr ausreichend ist,

— die Leitungen zur Stromzufuhr in gutem Zustand sind,

— der Durchmesser der Kabel entsprechend der Normen für die Installation ist.

Achtung

Dieses Gerätwirdmiteinem Stromkabel geliefert (H 05 VVF) mit drei 3 Leitungen von 0,75 mm ^2 (Schutzleiter, Phase und Erdung), das an ein einphasiges Stromnetz mit 220 - 240 V über einen gewöhnlichen Stecker (CEI 60083 ) angeschlossen wird, der nach dem Abschluss der Arbeiten, in Übereinstimmung mit den Installationsnormen, zugänglich sein muss.

Wir übernehmen keine Verantwortung im Fall eines Unfalls, der sich wegen einer fehlenden oder falschen Erdung ereignet. Die Installation muss mit einer Sicherung von 10 oder 16 A. abgesichert sein. Wenn das Kabel zur Stromversorgung beschädigt ist, wenden Sie sich sofort an den technischen Kundendienst, um Gefahren zu vermeiden.

Achtung

Wenn der elektrische Anschluss im Raum geändert werden muss, in dem die Dunstabzugshaube betrieben werden soll, wenden Sie sich an einen qualifi zierten Elektriker.

Achtung

Wenn Sie eine Anomalie beim Betrieb der Dunstabzugshaube feststellen, schalten Sie das Gerät ab oder trennen Sie die zugehörige Sicherung.

2 / ANSCHLIESSEN DES GERÄTS DE

• MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Der Anschluss muss gemäß den gesetzlichen Vorschriften für die Belüftung von Räumen vorgenommen werden. In Frankreich sind diese Vorschriften im DTU 61.1 des CSTB dargelegt. Im Besonderen darf die abgesaugte Luft nicht in einen Abzug führen, der zur Ableitung von Rauch oder Verbrennungsgase anderer Gas- oder Verbrennungsgeräte benutzt wird. Nicht genutzte Abzüge dürfen nur nach Angaben eines kompetenten Spezialisten genutzt werden.

Der minimale Abstand zwischen der Kochzone und des untersten Teils der Dunstabzugshaube muss mindestens 70 cm betragen. Wenn die Anleitung des jeweiligen Herds unter der Dunstabzugshaube einen höheren Abstand als 70 cm vorschreibt, muss dieser eingehalten werden.

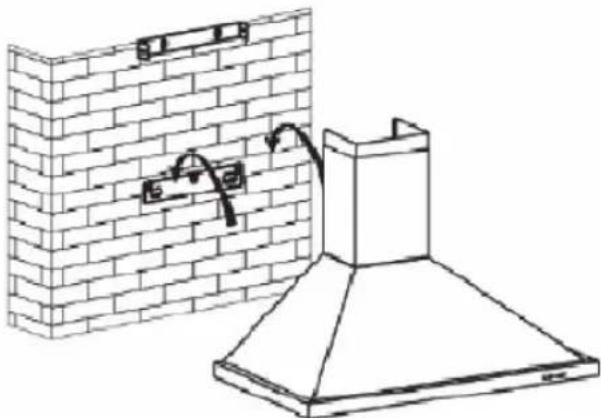

Befestigung an der Wand:

— Zeichnen Sie eine zentrierte Linie auf die Mauer und von der Vertikalen ihres Kochgeräts.

— Zeichnen Sie auf die Mauer die 3 Bohrlöcher auf, die Sie benötigen und benutzen Sie dafür die mitgelieferten Halter der Dunstabzugshaube und beachten Sie dabei den empfohlenen Abstand (Teil A der Abb. 1).

— Bohren Sie die 3 Löcher von 8 mm an den entsprechenden Stellen und setzen Sie die Dübel ein.

— Schrauben Sie den Halter für die Befestigung der Dunstabzugshaube fest und garantieren Sie, dass er vollständig im Wasser ist (Teil A der Abb. 1).

— Bevor Sie die Dunstabzugshaube aufhängen, montieren das Rückschlagventil auf den Ausgang des Motors.

— Schrauben Sie die dehnbare Hülle (nicht inbegriffen) für die Abluft auf den Ausgang des Motors ohne dabei die Bewegungen des Rückschlagventils zu beeinträchtigen. (Abb. 3).

— Setzen Sie den Körper der Dunstabzugshaube auf den Halter mit den dafür vorgesehenen mitgelieferten Schrauben auf (Abb. 2).

B A Abb. 1

• Absaugung nach außen

— Berechnen Sie die Endhöhe für den U-Halter der Rohrabdeckung (Teil B Abb. 1)
— Markieren Sie die 2 Löcher am richtigen Ort.
— Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Haltefl ansch der Rohrabdeckung an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist (Teil B Abb.1)
— Schrauben Sie die fl ache Gabel an die hintere untere Seite der Rohrabdeckung.
— Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube (Abb. 5).
— Schließen Sie die Hülle des Luftausgangs außen an.
— Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.
— Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

— Berechnen Sie die Endhöhe für den Halter der Rohrabdeckung.
— Markieren Sie die 2 Löcher am richtigen Ort.
— Bohren Sie die beiden Löcher mit 8 mm und schrauben Sie den Haltefl ansch des Rohrhalters an und achten Sie dabei, dass die Achse zur Dunstabzugshaube korrekt ist.
— Schrauben Sie die fl ache Gabel an die hintere unteres Seite der Rohrabdeckung.
— Setzen Sie die beiden Teile der Rohrabdeckung auf die Dunstabzugshaube. (Abb. 5)
— Schließen Sie die Hülle des Luftausgangs außen an.
— Führen Sie den elektrischen Anschluss der Dunstabzugshaube mit dem Stromkabel durch.
— Führen Sie das obere Teil der Rohrabdeckung bis zum höchsten Punkt und befestigen Sie sie an der Gabel über die Schrauben.

Um die optimale Leistung des Geräts zu gewährleisten, raten wird Ihnen, es an einen Anschluss mit einem Durchmesser von 150 mm anzuschließen (nicht mitgeliefert). Beschränken Sie so weit wie möglich den Einsatz von Winkeln und die Gesamtlänge. Wenn die Dunstabzugshaube im Abluftbetrieb benutzt wird, müssen Sie sich darüber versichern, dass genug Luft zugeführt wird, damit kein Unterdruck im Raum entsteht.

Achtung

Benutzen Sie kein Werkzeug, um den Schutzfi Im abzuziehen.

3 / BENUTZUNG DES GERÄTSDE

• BESCHREIBUNG DER STEUERUNG

1. Wenn der Knopf Stopp gedrückt wird, wird der Motor gestoppt.
2. Wenn der Knopf Low (niedrig) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit niedriger Geschwindigkeit arbeiten.
3. Wenn der Knopf Mid (miittel) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit mittlerer Geschwindigkeit arbeiten.
4. Wenn der Knopf High (hoch) gedrückt wird, wird ein Tonsignal ertönen und der Motor mit hoher Geschwindigkeit arbeiten.
5. Wird der Knopf Light (Licht) gedrückt, werden die beiden Lampen angeschaltet. Drücken Sie ihn erneut, wird das Licht abgeschaltet.

1 2 3 4 5

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie eine Arbeit zur Wartung oder Reinigung vornehmen. Eine periodische Instandhaltung ist eine Garantie für einen guten Betrieb, eine gute Leistung und eine lange Laufzeit.

Achtung

Wenn Sie den Anweisungen zur Reinigung des Geräts und der Filter nicht nachkommen, kann das zu Bränden führen. Halten Sie strikt die Anweisungen zur Instandhaltung ein.

• REINIGUNG DER MODULFILTER

Sie müssen nach jeweils 30 Betriebstunden oder nach etwa einem Monat (minimal) gereinigt werden. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.

Benutzen Sie eine Bürste, heißes Wasser und ein weiches Spülmittel. Spülen Sie gut nach und trocknen Sie sie gut, bevor Sie sie wieder einsetzen.

— Drehen Sie den Griff am Modulfi Iter.

— Kippen Sie den Modulfi Iter nach unten weg.

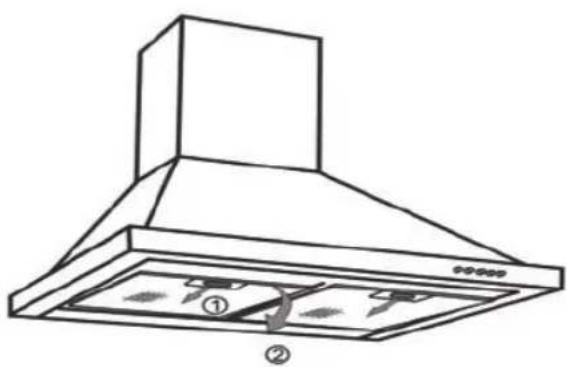

• WECHSEL DES KOHLEFILTERS (optional)

Sie müssen ihn jeweils nach 120 Betriebstunden wechseln.

— Entnehmen Sie die übrigen Modulfi Iter

— Drehen Sie den Kohlefi Iter, um ihn herausnehmen zu können.

— Führen Sie den Vorgang in umgekehrter Reihenfolge durch, um einen neuen Filter einzusetzen.

— Setzen Sie danach die übrigen Modulfi Iter wieder ein.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTSDE

• REINIGUNG DER OBERFLÄCHEN AUßEN

Zur äußerlichen Reinigung der Dunstabzugshaube benutzen Sie Wasser und Seife. Benutzen Sie keine Cremes zum Spülen, noch kratzende Reiniger, Schwämme oder Bürsten. Trocknen Sie mit einem feuchten und weichen Lappen nach.

• LAMPE AUSTAUSCHEN

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

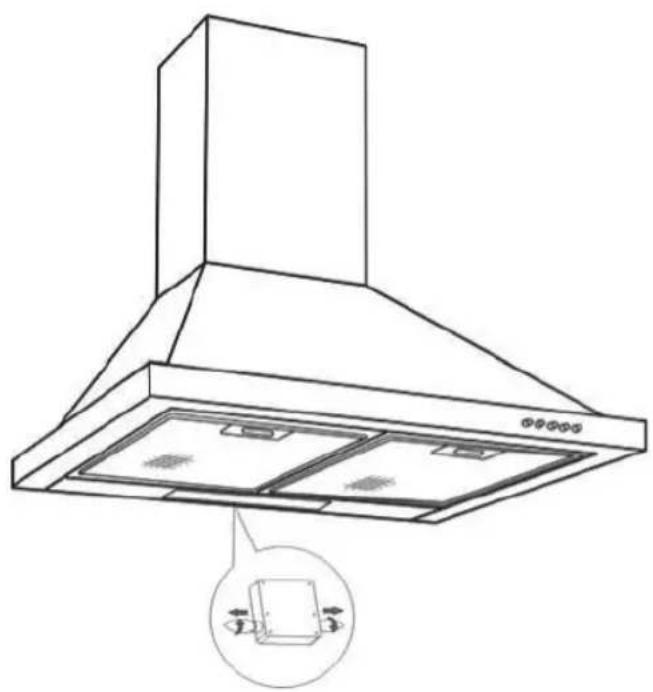

Modell mit Halogenlampe

— Nehmen Sie die Fassung heraus
— Ersetzen Sie die Halogenlampe.
— Setzen Sie die Gruppe wieder ein, indem Sie in umgekehrter Reihenfolge vorgehen.

4 / REINIGUNG UND INSTANDHALTUNG DES GERÄTS DE

Achtung

Bevor Sie irgendeine Arbeit an der Dunstabzugshaube verrichten, schalten Sie den Strom ab, ziehen den Netzstecker oder trennen die Sicherung.

• INSTANDHALTUNG DES GERÄTS

WARTUNG WAS ZU	TUN IST	PRODUKTE / ZUBEHÖR ZUM GEBRAUCH
Gehäuse und Zubehör	Benutzen Sie niemals metallische Schwämme, kratzende Reiniger oder zu harte Bürsten.	Um das Gehäuse und das Auge zur Beleuchtung zu reinigen, benutzen Sie nur kommerzielle Reiniger, die in Wasser verdünnt werde und spülen Sie danach mit Wasser nach und trocknen Sie mit einem weichen Lappen nach.
Modulfi Iter	Dieser Filter hält den fetten Dampf und den Staub zurück. Es ist das Element, das ganz wesentlich die Wirksamkeit der Dunstabzugshaube garantiert.Wenn es schwer lösliche Flecken gibt, benutzen Sie einen nicht kratzenden Reiniger und spülen Sie mit klarem Wasser nach.	Reinigen Sie ihn mit einem kommerziellen Reiniger, spülen Sie mit reichlich Wasser nach und trocknen Sie ihn ab. Die Reinigung kann aufrecht stehend in der Spüle vorgenommen werden.(Bringen Sie ihn nicht mit schmutzigem Geschirr oder mit Silberbesteck in Kontakt).
Aktivkohlefi Iter	Dieser Filter fi Itert die Gerüche und er muss wenigstens ein Mal im Jahr, je nach Nutzung, gewechselt werden.Bestellen Sie diese Filter bei ihrem Händler (mit den Referenzen, die auf der Typenplakette fi nden, die sich im Inneren der Dunstabzugshaube befi ndet) und notieren Sie das Datum des Tauschs.

Um das Gerät in einem guten allgemeinen Zustand zu erhalten, empfehlen wir die Nutzung der Produkte Clearit.

Die Kenntnisse und die Erfahrung von

Fachleuten im Dienst von Privatpersonen.

Clearit bietet Ihnen Profi -Produkte und adäquate Lösungen für die täglichen Arbeiten an Ihren Haushaltsgeräten und in Ihrer Küche.

Sie werde von Ihrem üblichen Händler zusammen mit den Zubehörprodukten und Verbrauchsmaterialien verkauft.

5 / ANOMALIEN IM BETRIEBDE

SYMPTOME	LÖSUNGEN
Die Dunstabzugshaube funktioniert nicht ...	Überprüfen Sie, dass:der Strom nicht abgestellt wurde.eine Geschwindigkeit zum Betrieb gewählt wurde.
Die Leistung der Dunstabzugshaube ist unzureichend.	Stellen Sie sicher, dass:Die gewählte Motordrehzahl ist für die ausreichende Menge von Rauch und Dämpfen gelöscht werden.Die Küche ist ausreichend belüftet, damit für Frischluftzufuhr.Die Kohlenstoff-Filter nicht getragen wird (Haube Betriebssystem im Recycling-Modus).
Die Dunstabzugshaube hat sich im Betrieb abgeschaltet.	Überprüfen Sie, dass:der Strom nicht abgestellt wurde.der automatische Schutztrennschalter nicht ausgelöst wurde.

6 / TECHNISCHER KUNDENDIENST

三

Die Arbeiten, die an dem Gerät ausgeführt werden, müssen durchgeführt werden von:

— dem Händler

— oder von einem von der Marke autorisiertem und qualifi zierten Fachmann.

Bei Anrufen geben Sie bitte stets die gesamten Referenzdaten an (Modell, Typ und Serienummer). Diese Daten fi nden sich auf dem Typenschild des Geräts.
