Type de produit	Loupe à LED pour mécanique de précision
Marque	Powerfix
Modèle	Z30225
Tension de service	4,5 V
Alimentation	3 piles 1,5 V type AAA (fournies)
Puissance nominale maxi	2 x 0,06 W
Ampoules	2 ampoules LED (non remplaçables)
Grossissement	x 2,5 / 5 (selon lentille)
Dimensions (l x h x p)	env. 20,5 x 12 x 17 cm
Contenu de livraison	Loupe, 3 piles AAA, mode d'emploi
Fonctions principales	Éclairage LED, grossissement, pinces de fixation, dispositif de réparation, porte-fer à souder
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de nettoyants agressifs ; ne pas immerger
Sécurité	Ne pas regarder le soleil à travers la loupe ; éviter l'exposition directe au soleil (risque d'incendie) ; tenir hors de portée des enfants ; respecter les consignes relatives aux piles
Pièces détachées et réparabilité	Piles remplaçables (AAA) ; ampoules LED non remplaçables ; autres pièces non spécifiées
Informations générales	Usage domestique uniquement ; ne convient pas pour l'éclairage de pièce ; rangez dans un endroit obscur

FOIRE AUX QUESTIONS - Z30225 POWERFIX

Comment mettre en place les piles de la loupe Powerfix Z30225 ?

Retirez le couvercle du compartiment à piles (3) en tirant dans le sens de la flèche. Insérez les trois piles AAA fournies en respectant la polarité indiquée. Refermez le couvercle en le pressant en sens inverse.

Que faire si les LED ne s'allument pas ?

Vérifiez d'abord l'état des piles : remplacez-les si elles sont usées. Contrôlez également la polarité des piles : elle doit correspondre aux marquages dans le compartiment.

Quel est le grossissement de cette loupe ?

La loupe offre deux niveaux de grossissement : x2,5 et x5, selon la position de la lentille.

Comment fixer le dispositif de réparation ?

Enfilez la pince de fixation (11) sur la tige de support (10), réglez la hauteur souhaitée et serrez la vis de blocage (12). Insérez ensuite la rotule du dispositif de réparation (15) dans le logement et fixez-la avec la vis (16).

Puis-je utiliser la loupe en extérieur ?

Évitez l'exposition directe au soleil ou à des sources de lumière intenses, car la focalisation des rayons peut provoquer un incendie. Rangez la loupe dans un endroit obscur.

Comment nettoyer la lentille de la loupe ?

Utilisez un chiffon sec et non pelucheux. Si nécessaire, humidifiez-le légèrement. N'utilisez jamais de nettoyants agressifs ou caustiques, et n'immergez pas le produit dans l'eau.

Les ampoules LED sont-elles remplaçables ?

Non, les ampoules LED (20) ne sont pas remplaçables. Elles sont conçues pour durer toute la vie du produit.

Que faire en cas de fuite des piles ?

Portez des gants de protection adaptés pour éviter tout contact avec l'acide. Retirez les piles usées et nettoyez le compartiment avec un chiffon sec. Remplacez les piles par des neuves.

Comment monter la loupe sur la tige ?

Enfilez la pince de fixation (7) sur la tige de support (10), réglez la hauteur désirée et serrez la vis de blocage (8). Insérez la rotule (5) dans le logement et serrez la vis (6).

Ce produit peut-il être utilisé par des enfants ?

Oui, à partir de 8 ans sous la surveillance d'un adulte. Les enfants ne doivent pas jouer avec l'appareil et le nettoyage ne doit pas être effectué par un enfant sans surveillance.

MODE D'EMPLOI Z30225 POWERFIX

Instructions d'utilisation et consignes de sécurité

IT CH

LENTE D'INGRANDIMENTO LED PER MECCANICA DI PRECISIONE

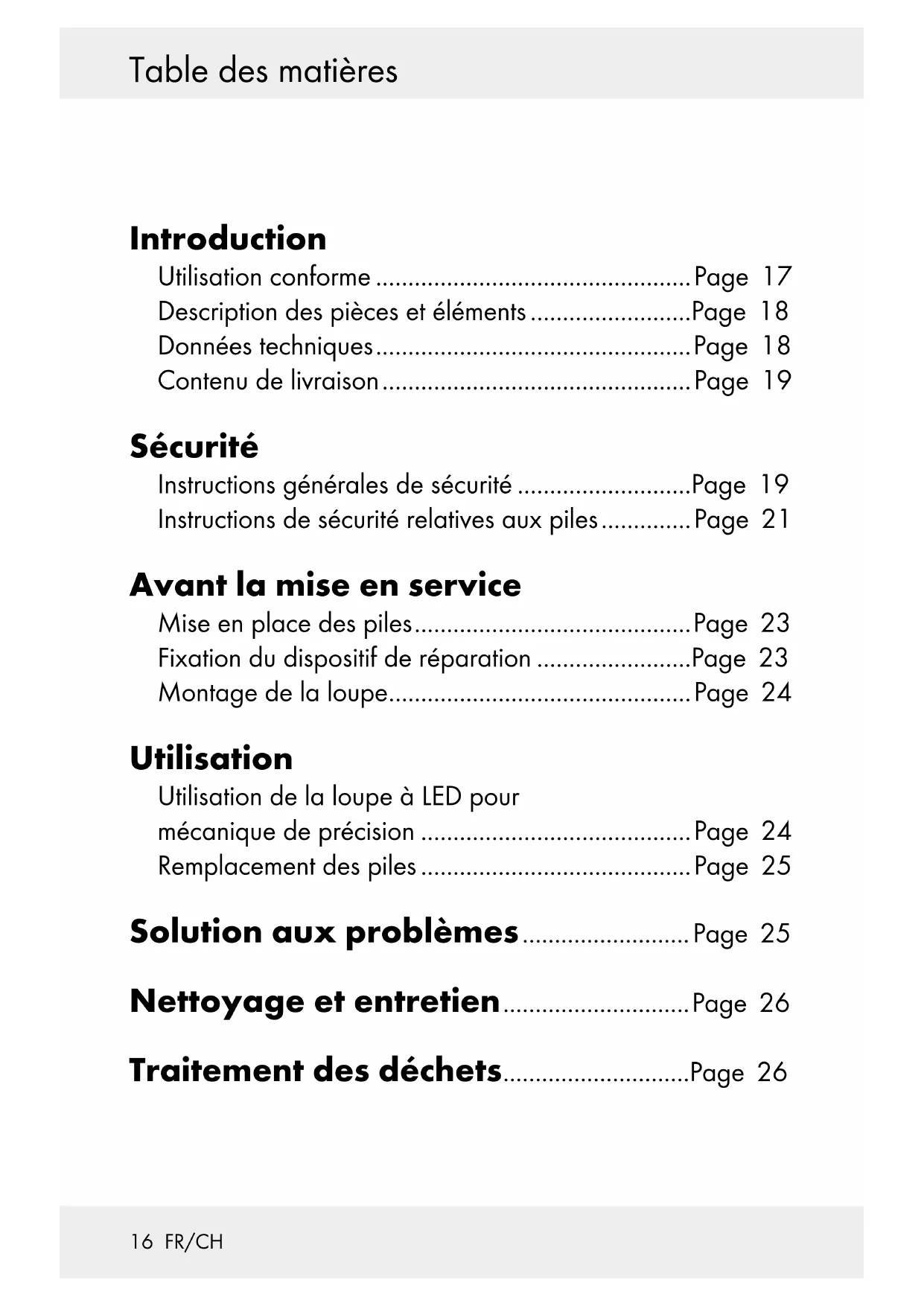

FR / CH Instructions d'utilisation et consignes de sécurité Page 16

Description des pièces et éléments ......Page 18

Données techniques......Page 18

Contenu de livraison....Page 19

Sécurité

Instructions générales de sécurité ....Page 19

Instructions de sécurité relatives aux piles......Page 21

Avant la mise en service

Mise en place des piles......Page 23

Fixation du dispositif de réparation ......Page 23

Montage de la loupe......Page 24

Utilisation

Utilisation de la loupe à LED pour

mécanique de précision ......Page 24

Remplacement des piles....Page 25

Solution aux problèmes......Page 25

Nettoyage et entretien......Page 26

Traitement des déchets......Page 26

Loupe à LED pour travaux de précision

- Introduction

Le mode d'emploi fait partie de ce produit. Elle contient des indications importantes pour la sécurité, l'utilisation et le traitement des déchets. Veuillez soigneusement lire toutes les indications d'utilisation et de sécurité du produit. N'utilisez l'appareil que pour l'usage décrit et que pour les domaines d'application cités. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme

Ce produit est destiné au grossissement optique d'objets et est muni de lampes à LED. De plus, le produit dispose de 2 pinces de fixation et d'un porte-fer à souder. Toute autre utilisation ou modification du produit n'est pas conforme et peut mener à des risques de blessures ou de dommages. Le fabriquant n'assume aucune responsabilité pour les dommages causés suite à une utilisation contraire à celle décrite. Ce produit n'est pas destiné à l'usage professionnel.

Ce produit ne peut pas servir d'éclairage de pièce.

• Description des pièces et éléments

1 Loupe à LED pour mécanique de précision
2 Lentille (grossissement x 2,5 / 5)
3 Couvercle du compartiment à piles
4 Compartiment à piles
5 Rotule
6 Vis de blocage (rotule loupe)
7 Pince de fixation loupe
8 Vis de blocage (réglage de la hauteur loupe)
9 Commutateur Marche / Arrêt
10 Tige de maintien (réglage de la hauteur)
11 Pince de fixation (dispositif de réparation)
12 Vis de blocage (réglage de la hauteur dispositif de réparation)
13 Porte-fer à souder
14 Pied
15 Dispositif de réparation
16 Vis de blocage (rotule dispositif de réparation)
17 Vis de blocage (dispositif de réparation)
18 Pinces crocodile
19 Vis de blocage (pinces crocodile)
20 Lampes à LED (ill. B)
21 Piles (ill. C)

Données techniques

Tension de service : 4,5 Volt

Piles : 3 piles 1,5 V , type AAA

三

三

Puissance nominale maxi : 2 x 0,06 W

Ampoules : 2 ampoules LED (ne peuvent être remplacées)

Grossissement/loupe : x 2,5/5

Dimensions : env. 20,5 x 12 x 17 cm (l x h x p)

- Contenu de livraison

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochage du produit et de toutes ses pièces. N'utilisez en aucun cas le produit, si le contenu de livraison ne devait pas être complet.

1 loupe à LED pour mécanique de précision
3 piles, 1,5 V---, AAA
1 mode d'emploi

Sécurité

Instructions générales de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE !

DANGIR ADERTISSEMENT!

MORT ET RISQUE DE BLESSURE POUR LES ENFANTS ET LES ENFANTS EN BAS

ÂGE ! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage. Risque d'étouffement par le matériel d'emballage. Les enfants sous-estiment souvent les dangers. Tenez toujours les enfants éloignés du matériel d'emballage.

Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance que sous surveillance ou s'ils ont été instruits de l'utilisation sûre de cet appareil et des risques en découlant. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doit pas être effectué par un enfant sans surveillance.

ATTENTION ! RISQUE DE BLESSURES ! N'utilisez

pas l'appareil, si vous remarquez des endommagements quelconques.

Contrôlez que toutes les pièces soient montées conformément. Un assemblage non conforme représente un danger de blessure.

Tenez le produit éloigné de l'humidité.

ATTENTION ! RISQUE DE LESIONS OCULAIRES !

Ne regardez jamais le soleil ni d'autres sources de lumière à travers la loupe à LED pour mécanique de précision. Il peut en résulter des lésions oculaires graves.

ATTENTION ! RISQUE D'INCENDIE !

N'exposez jamais la loupe à LED pour mécanique de précision directement à la lumière du soleil ou à d'autre sources de lumière. Ne laissez jamais le produit sans surveillance. Risque d'incendie dans le cas contraire de par la focalisation des rayons et la concentration de chaleur.

Le produit doit être rangé dans un endroit obscur.
N'exposez pas l'appareil à des températures extrêmes ni à des sollicitations mécaniques importantes. Risque de déformation du produit dans le cas contraire.
Veillez à ce que la lentille n'entre pas en contact avec des objets coupants ou pointus. Risque d'endommagement du produit dans le cas contraire.
Ne laissez pas le fer à souder sans surveillance si l'appareil est en marche. Le porte-fer à souder 13 n'est conçu que pour une prise en charge temporaire du fer à souder.

Instructions de sécurité relatives aux piles

AVERTISSEMENT !

DANGER DE MORT ! Ne pas laisser les piles entre les mains des enfants. Ne laissez pas traîner des piles. Les enfants ou les animaux domestiques risqueraient de les avaler. En cas d'ingestion, consultez immédiatement un médecin.

RISQUE D'EXPLOSION ! Ne rechargez

jamais les piles non rechargeables, ne les court-circuitez pas, et / ou ne les ouvrez pas. Il

pourrait en résulter un échauffement, un risque d'incendie ou un éclatement. Ne jetez jamais des piles au feu ou dans l'eau. Les piles peuvent exposer.

Retirez rapidement du produit les piles usées. Risque d'écoulement des piles dans le cas contraire.
Remplacez toujours les trois piles en même temps et remplacez-les uniquement par des piles de même type.
N'utilisez pas de types différents et ne mélangez pas des piles neuves et des piles usagées.
Contrôlez régulièrement les piles afin de détecter d'éventuelles fuites.
Le liquide s'écoulant de piles ou les piles endommagées peuvent entraîner des brûlures graves de la peau par l'acide, portez donc

dans ce cas des gants de protection adaptés !

En cas de non utilisation prolongée, retirez les piles du produit.
Lors de la mise en place des piles, veillez à respecter la polarité ! Celle-ci est indiquée dans le compartiment à piles 4. Risque d'explosion des piles dans le cas contraire.
Retirez de l'appareil les piles usagées. Le liquide des piles très anciennes ou usagées peut s'écouler. Le liquide chimique endommage le produit.

• Avant la mise en service

- Mise en place des piles (ill. C)

Retirez du compartiment à piles 4 le couvercle du compartiment à piles 3 en tirant dans le sens de la flèche.
Placez dans le compartiment à piles les trois piles fournies 21.

Avis : Ce faisant, veillez à respecter la polarité. Celle-ci est indiquée dans le compartiment à piles 4.

Pour fermer le compartiment à piles, pressez le couvercle du compartiment à piles 3 dans le sens contraire de la flèche pour le remettre dans sa position d'origine.

Fixation du dispositif de réparation

□ Enfiler la pince de fixation 11 sur la tige de support 10, régler la hauteur désirer et serrer la vis de serrage 12 en tournant dans le sens des aiguilles d'une montre.
□ Insérer la rotule du dispositif de réparation 15 dans le logement respectif de la pince de fixation 11.
□ Fixer le dispositif de réparation 15 en tournant la vis de serrage 16 dans le sens des aiguilles d'une montre.

Avant la mise en service / Utilisation

• Montage de la loupe

Enfiler la pince de fixation 7 sur la tige de support 10 et régler la hauteur désirée. Serrer la vis de serrage 8 en tournant dans le sens des aiguilles d'une montre.

□ Insérer la rotule 5 dans le logement respectif et serrer la vis de serrage 6 de la rotule 5 en tournant dans le sens des aiguilles d'une montre (ill. A).

- Utilisation

Utilisation de la loupe à LED pour mécanique de précision

Serrez dans le sens des aiguilles d'une montre les vis de blocage 19 situées au niveau des pinces crocodile 18. A l'aide des pinces crocodile 18, bloquez dans le dispositif de réparation 15 une pièce devant être usinée.
□ Pousser l'interrupteur marche/arrêt 9 sur la position «MARCHE» (ON) pour allumer les lampes à DEL 20. Avis : les ampoules à DEL 20 ne sont pas remplaçables.
Orientez la loupe à LED pour mécanique de précision 1, avec les lampes à LED 20, sur la pièce à usiner bloquée.
☐ Desserrez les pinces crocodile pour retirer la pièce à usiner.
□ Pousser l'interrupteur marche/arrêt 9 sur la position «ARRÊT» (OFF) pour éteindre les lampes à DEL 20.

Remplacement des piles

Retirez du compartiment à piles 4 le couvercle du compartiment à piles 3 en tirant dans le sens de la flèche.

Retirez les piles usagées.

Placez dans le compartiment à piles les piles neuves 21 de type 1,5 V—AAA.

Avis : Respectez la polarité correcte. Celle-ci est indiquée dans le compartiment à piles 4.

Pour fermer le compartiment à piles, pressez le couvercle du compartiment à piles 3 dans le sens contraire de la flèche.

- Solution aux problèmes

● = Problème

= Cause

O = Solution

- Les lampes à LED 20 ne s'allument pas.

Les piles 21 sont usées.

Remplacez les piles usées 21 par des piles neuves (voir : « Remplacement des piles »).

Les piles 21 ont été mises en place de manière erronée.

Contrôlez que la polarité des piles 21 soit correcte (voir : « Mise en place des piles »).

Nettoyage et entretien / Traitement des déchets

- Nettoyage et entretien

ATTENTION ! Nettoyez la loupe à LED pour mécanique de précision 1 avec grande précaution pour éviter des rayures.

N'utilisez en aucun cas des nettoyants caustiques ou agressifs.

Utilisez pour le nettoyage une lingette. Humidifiez-la légèrement le cas échéant.

□ Utiliser un chiffon sec et anti effilochant pour le nettoyage de la lentille.

□ Ne plongez en aucun cas le produit dans l'eau ni dans d'autres liquides.

Lorsque l'appareil n'est pas utilisé, il convient de le ranger de manière à ne pas rayer la loupe à DEL de mécanicien de précision 1. Enrouler le produit dans un chiffon doux.

• Traitement des déchets

L'emballage et son matériel sont exclusivement composés de matières écologiques. Les matériaux peuvent être recyclés dans les points de collecte locaux.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre appareil usé dans les ordures ménagères, mais le mettre au rebut de manière adéquate. Renseignez-vous auprès des services municipaux concernant les heures d'ouverture des déchetteries.

Les piles défectueuses ou usées doivent être recyclées conformément à la directive 2006 / 66 / EC. Les piles et / ou l'appareil doivent être retournés dans les centres de collecte.

Pollution de l'environnement par mise au rebut incorrecte des piles !

Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérés comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants :

Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles usées dans les conteneurs de recyclage communaux.

CE
