Produkttyp	LED-Lupe für Feinmechanik
Marke	Powerfix
Modell	Z30225
Betriebsspannung	4,5 V
Stromversorgung	3 Batterien 1,5 V Typ AAA (im Lieferumfang enthalten)
Nennleistung max.	2 x 0,06 W
Lampen	2 LED-Lampen (nicht austauschbar)
Vergrößerung	x 2,5 / 5 (je nach Linse)
Abmessungen (B x H x T)	ca. 20,5 x 12 x 17 cm
Lieferumfang	Lupe, 3 AAA-Batterien, Bedienungsanleitung
Hauptfunktionen	LED-Beleuchtung, Vergrößerung, Fixierklemmen, Reparaturvorrichtung, Lötkolbenhalter
Pflege und Reinigung	Mit einem weichen, leicht feuchten Tuch reinigen; keine aggressiven Reinigungsmittel verwenden; nicht eintauchen
Sicherheit	Nicht durch die Lupe in die Sonne schauen; direkte Sonneneinstrahlung vermeiden (Brandgefahr); außerhalb der Reichweite von Kindern aufbewahren; Batteriehinweise beachten
Ersatzteile und Reparierbarkeit	Batterien austauschbar (AAA); LED-Lampen nicht austauschbar; andere Teile nicht spezifiziert
Allgemeine Informationen	Nur für den Hausgebrauch; nicht für Raumbeleuchtung geeignet; an einem dunklen Ort aufbewahren

Häufig gestellte Fragen - Z30225 POWERFIX

Wie lege ich die Batterien der Powerfix Z30225 Lupe ein?

Entfernen Sie den Deckel des Batteriefachs (3), indem Sie ihn in Pfeilrichtung ziehen. Legen Sie die drei mitgelieferten AAA-Batterien unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel, indem Sie ihn in die entgegengesetzte Richtung drücken.

Was tun, wenn die LEDs nicht leuchten?

Überprüfen Sie zunächst den Zustand der Batterien: Ersetzen Sie sie, wenn sie erschöpft sind. Kontrollieren Sie auch die Polarität der Batterien: Sie muss mit den Markierungen im Fach übereinstimmen.

Welche Vergrößerung hat diese Lupe?

Die Lupe bietet zwei Vergrößerungsstufen: x2,5 und x5, je nach Position der Linse.

Wie befestige ich die Reparaturvorrichtung?

Schieben Sie die Fixierklemme (11) auf den Stützstab (10), stellen Sie die gewünschte Höhe ein und ziehen Sie die Feststellschraube (12) an. Führen Sie dann die Kugel der Reparaturvorrichtung (15) in die Aufnahme ein und befestigen Sie sie mit der Schraube (16).

Kann ich die Lupe im Freien verwenden?

Vermeiden Sie direkte Sonneneinstrahlung oder intensive Lichtquellen, da die Fokussierung der Strahlen einen Brand verursachen kann. Bewahren Sie die Lupe an einem dunklen Ort auf.

Wie reinige ich die Linse der Lupe?

Verwenden Sie ein trockenes, fusselfreies Tuch. Bei Bedarf leicht anfeuchten. Verwenden Sie niemals aggressive oder ätzende Reinigungsmittel und tauchen Sie das Produkt nicht in Wasser.

Sind die LED-Lampen austauschbar?

Nein, die LED-Lampen (20) sind nicht austauschbar. Sie sind für die gesamte Lebensdauer des Produkts ausgelegt.

Was tun bei auslaufenden Batterien?

Tragen Sie geeignete Schutzhandschuhe, um jeden Kontakt mit der Säure zu vermeiden. Entfernen Sie die verbrauchten Batterien und reinigen Sie das Fach mit einem trockenen Tuch. Ersetzen Sie die Batterien durch neue.

Wie montiere ich die Lupe auf dem Stab?

Schieben Sie die Fixierklemme (7) auf den Stützstab (10), stellen Sie die gewünschte Höhe ein und ziehen Sie die Feststellschraube (8) an. Setzen Sie die Kugel (5) in die Aufnahme und ziehen Sie die Schraube (6) an.

Kann dieses Produkt von Kindern verwendet werden?

Ja, ab 8 Jahren unter Aufsicht eines Erwachsenen. Kinder dürfen nicht mit dem Gerät spielen und die Reinigung darf nicht von einem Kind ohne Aufsicht durchgeführt werden.

BEDIENUNGSANLEITUNG Z30225 POWERFIX

Bedienungs- und Sicherheitshinweise

FR CH

LOUPE À LED POUR TRAVAUX DE PRÉCISION

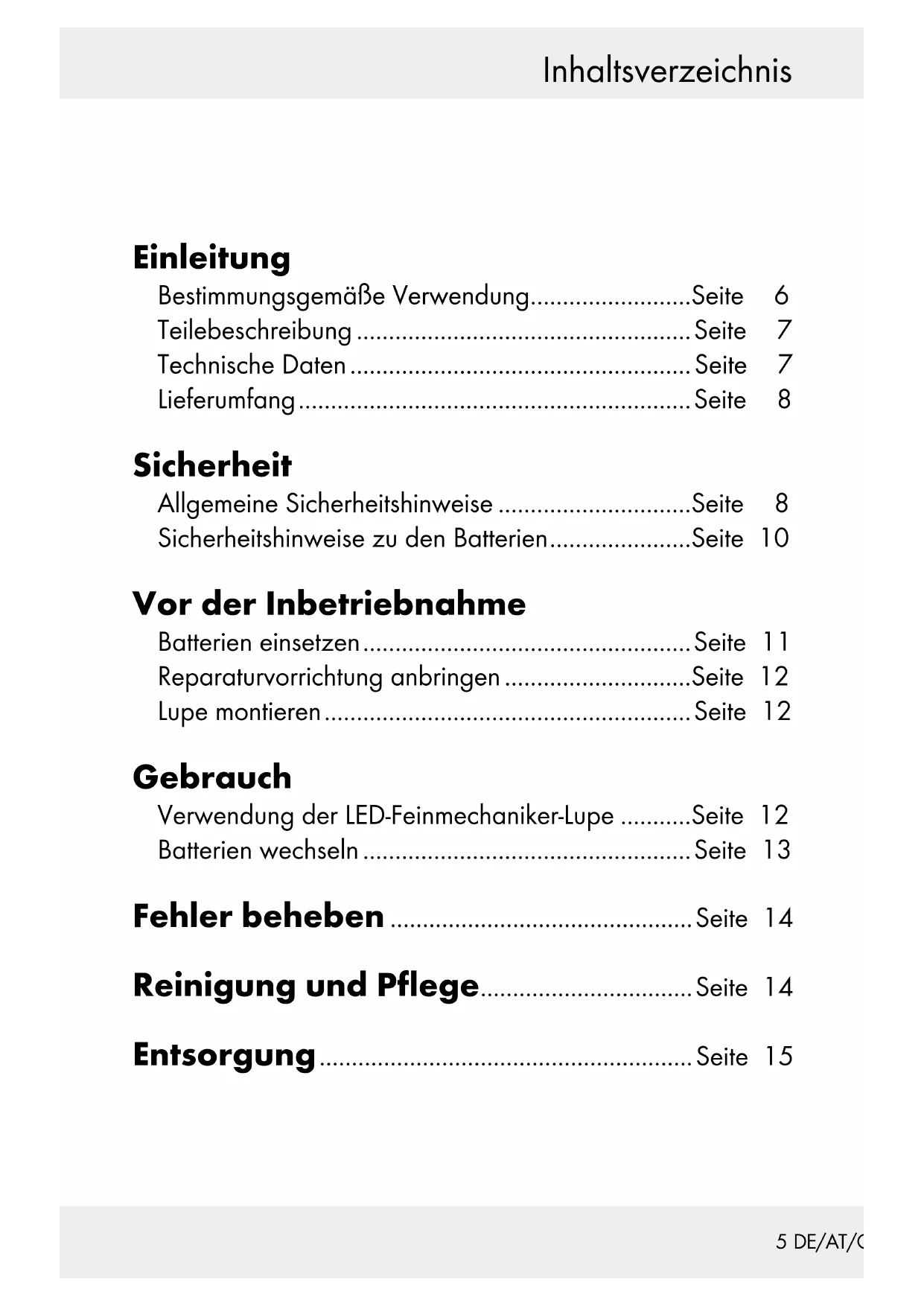

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 7

Technische Daten......Seite 7

Lieferumfang......Seite 8

Sicherheit

Allgemeine Sicherheitshinweise ......Seite 8

Sicherheitshinweise zu den Batterien......Seite 10

Vor der Inbetriebnahme

Batterien einsetzen......Seite 11

Reparaturvorrichtung anbringen......Seite 12

Lupe montieren......Seite 12

Gebrauch

Verwendung der LED-Feinmechaniker-Lupe ......Seite 12

Batterien wechseln......Seite 13

Fehler beheben ...... Seite 14

Reinigung und Pflege......Seite 14

Entsorgung......Seite 15

Feinmechaniker-LED-Lupe

Einleitung

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt ist zur optischen Vergrößerung von Gegenständen bestimmt und mit LED-Leuchten versehen. Zusätzlich verfügt das Produkt über 2 Fixierklemmen und einen Lötkolbenhalter. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Dieses Produkt ist nicht zur Raum beleuchtung im Haushalt geeignet.

Teilebeschreibung

1 Feinmechaniker-LED-Lupe
2 Linse (Vergrößerung 2,5-/5-fach)
3 Batteriefachdeckel
4 Batteriefach
5 Kugelgelenk
6 Feststellschraube (Kugelgelenk Lupe)
7 Fixierklemme Lupe
8 Feststellschraube (Höheneinstellung Lupe)
9 Ein-/Ausschalter
10 Haltestange (Höheneinstellung)
11 Fixierklemme (Reparaturvorrichtung)
12 Feststellschraube (Höheneinstellung Reparaturvorrichtung)
13 Lötkolbenhalter
14 Standfuß
15 Reparaturvorrichtung
16 Feststellschraube (Kugelgelenk Reparaturvorrichtung)
17 Feststellschraube (Reparaturvorrichtung)
18 Krokodilklemmen
19 Feststellschrauben (Krokodilklemmen)
20 LED-Leuchten (Abb. B)
21 Batterien (Abb. C)

- Technische Daten

Betriebsspannung: 4,5 Volt ---

Batterien: 3 x 1,5 V, AAA Typ ---

Max. Nennleistung: 2 x 0,06 W

Einleitung / Sicherheit

Leuchtmittel: 2 x LED (nicht austauschbar)

Vergrößerung / Lupe: 2,5-/5-fach

Maße: ca. 20,5 x 12 x 17 cm (L x B x H)

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Verwenden Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Feinmechaniker-LED-Lupe
3 Batterien, 1,5 V---, AAA
1 Bedienungsanleitung

Sicherheit

Allgemeine Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEBEN SWUNDUNG!

UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals

unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder

Sicherheit

unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Verpackungsmaterial fern. Das Produkt ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

VORSICHT! VERLETZUNGSGEFAHR! Verwenden Sie das Gerät nicht, wenn Sie irgendwelche Beschädigungen feststellen.

Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

Halten Sie das Produkt von Feuchtigkeit fern.

VORSICHTRISIKO VON AUGENVERLETZUNGEN!

Sehen Sie niemals durch die Feinmechaniker-LED-Lupe in die Sonne oder andere Lichtquellen. Schwere Augenverletzungen können die Folgen sein.

VORSICHT! BRANDGEFAHR! Setzen Sie

die Feinmechaniker-LED-Lupe niemals direktem

Sonnenlicht oder anderen Lichtquellen aus.

Lassen Sie das Produkt niemals unbeaufsichtigt. Andernfalls besteht Brandgefahr durch gebündelte Lichtstrahlen und konzentrierte Hitze.

Das Produkt sollte in einer dunklen Umgebung aufbewahrt werden.

Sicherheit

Setzen Sie das Gerät keinen extremen Temperaturen oder starken mechanischen Beanspruchungen aus. Andernfalls kann es zu Deformierungen des Produkts kommen.
Achten Sie darauf, dass die Linse nicht mit scharfen oder spitzen Gegenständen in Berührung kommt. Andernfalls kann es zu Beschädigungen des Produkts kommen.
Lassen Sie bei eingeschaltetem Gerät den Lötkolben nicht unbeaufsichtigt. Der Lötkolbenhalter 13 ist nur für die zeitweise Aufnahme des Lötkolbens geeignet.

Sicherheitshinweise zu den Batterien

WARNUNG!

LEBENSGEFAHR! Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

EXPLOSIONSGEFAHR! Laden Sie nicht

aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen

Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.

Entfernen Sie verbrauchte Batterien umgehend aus dem Produkt. Andernfalls besteht erhöhte Auslaufgefahr.
Tauschen Sie immer die drei Batterien gleichzeitig aus und setzen Sie nur Batterien des gleichen Typs ein.

Sicherheit/Vor der Inbetriebnahme

■ Verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
Prüfen Sie die Batterien regelmäßig auf Undichtigkeit.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe!
Entfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach 4 angezeigt. Andernfalls können die Batterien explodieren.
Entfernen Sie verbrauchte Batterien aus dem Gerät. Sehr alte oder gebrauchte Batterien können auslaufen. Die chemische Flüssigkeit führt zu Schäden am Produkt.

• Vor der Inbetriebnahme

- Batterien einsetzen (Abb. C)

Ziehen Sie den Batteriefachdeckel vom Batteriefach 4 in Richtung des Pfeils ab.
Setzen Sie die drei mitgelieferten Batterien 21 in das Batteriefach 4 ein.

Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach 4 angezeigt.

Drücken Sie den Batteriefachdeckel entgegen der Pfeilrichtung in seine ursprüngliche Position, um das Batteriefach 4 zu schließen.

Vor der Inbetriebnahme / Gebrauch

Reparaturvorrichtung anbringen

Stecken Sie die Fixierklemme auf die Haltestange 10, stellen Sie die gewünschte Höhe ein und drehen Sie die Feststellschraube 12 im Uhrzeigersinn fest.

Stecken Sie das Kugelgelenk der Reparaturvorrichtung in die dafür vorgesehene Aussparung der Fixierklemme 11.

Fixieren Sie die Reparaturvorrichtung, indem Sie zunächst die Feststellschraube 16 im Uhrzeigersinn festdrehen.

Lupe montieren

Stecken Sie die Fixierklemme auf die Haltestange 10 und stellen Sie die gewünschte Höhe ein. Drehen Sie die Feststellschraube 8 im Uhrzeigersinn fest.

Stecken Sie das Kugelgelenk in die dafür vorgesehene Aussparung und ziehen Sie die Feststellschraube für das Kugelgelenk 5 im Uhrzeigersinn fest (Abb. A).

- Gebrauch

• Verwendung der LED-Feinmechaniker-Lupe

Drehen Sie die an den Krokodilklemmen befindlichen Feststellschrauben 19 im Uhrzeigersinn fest. Spannen Sie das zu bearbeitende Werkstück mit den Krokodilklemmen 18 in die Reparaturvorrichtung 15 ein.

☐ Schieben Sie den Ein-/Ausschalten auf die Position „EIN“ (ON), um die LED-Leuchten 20 einzuschalten. Hinweis: Die LED-Leuchten 20 sind nicht austauschbar.
Richten Sie die Feinmechaniker-LED-Lube mit den LED-Leuchten 20 auf das eingespannte Werkstück.
Lösen Sie die Krokodilklemmen, um das Werkstück zu entnehmen.
☐ Schieben Sie den Ein- / Ausschalten auf die Position „AUS“ (OFF), um die LED-Leuchten 20 auszuschalten.

- Batterien wechseln

Ziehen Sie den Batteriefachdeckel in die Richtung des Pfeils vom Batteriefach 4 ab.
Entnehmen Sie die verbrauchten Batterien.
Setzen Sie die neuen Batterien vom Typ 1,5 V—; AAA ins Batteriefach 4 ein.

Hinweis: Achten Sie auf die richtige Polarität. Diese wird im Batteriefach 4 angezeigt.

Drücken Sie den Batteriefachdeckel entgegen dem Pfeil zurück, um das Batteriefach 4 zu schließen.

Fehler beheben / Reinigung und Pflege

- Fehler beheben

● Die LED-Leuchten 20 leuchten nicht.

Die Batterien 21 sind verbraucht.

○ Tauschen Sie die verbrauchten Batterien 21 gegen neue aus (siehe: „Batterien wechseln“).

DieBatterien 21 wurden falsch eingelegt.

Überprüfen Sie die korrekte Polarität der Batterien 21 (siehe: „Batterien einsetzen“).

- Reinigung und Pflege

⚠ VORSICHT! Reinigen Sie die Feinmechniker-LED-Lupe1 sehr vorsichtig, um Kratzer zu vermeiden.

■ Verwenden Sie keinesfalls ätzende oder aggressive Reiniger.
□ Verwenden Sie zur Reinigung ein Reinigungstuch. Feuchten Sie es ggf. ein wenig an.
□ Verwenden Sie zur Reinigung der Linse ein trockenes, fusselfreies Tuch.
Tauchen Sie das Produkt keinesfalls in Wasser oder andere Flüssigkeiten.
Wenn Sie das Gerät nicht benutzen, bewahren Sie es so auf, dass die Feinmechaniker-LED-Lupe 1 nicht zerkratzt. Wickeln Sie das Produkt in ein weiches Tuch ein.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.
